【CN109746224A】一种板翅式换热器组件的超声波清洗工艺【专利】

专利名称：一种铝制板翅式换热器制造方法专利类型：发明专利
发明人：管保清,殷泽兴
申请号：CN200610138070.9
申请日：20061107
公开号：CN1943973A
公开日：
20070411
专利内容由知识产权出版社提供
摘要：本发明公开了一种铝制板翅式换热器制造方法，所述方法包括开料、清洗、装配、钎焊、氩焊和试压步骤。

本发明开料步骤中的金工采用数控车床加工，加工精度进一步提高。

在清洗工序里，采用超声波清洗，工艺简单，操作简便，劳动强度低，清洗质量好，清洗效率高，而且易于实现零、部件清洗自动化。

在钎焊工序里，采用了连续气体保护炉钎焊，由于炉内有保护气体高纯氮气，传热较快，而且产品钎焊质量较好，报废率低。

氩焊工序里，采用焊接机器人焊接后，焊接质量有了明显的改善，成形更加美观，焊缝缺陷大大减少，焊缝的强度有所增加，而且生产效率大幅提高。

申请人：管保清,殷泽兴
地址：214000 江苏省无锡市马山和平村雁门12号
国籍：CN
代理机构：北京集佳知识产权代理有限公司
代理人：蒋常雪
更多信息请下载全文后查看。

专利名称：一种高效翅片式换热器设备专利类型：实用新型专利
发明人：孙东斌
申请号：CN202021338347.4
申请日：20200709
公开号：CN212720985U
公开日：
20210316
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高效翅片式换热器设备，包括壳体，所述壳体的内部滑动安装有除尘组件，所述除尘组件的底部固定安装有加热组件，所述加热组件的顶部固定设置有进气口，所述加热组件的底部底部固定设置有出气口，所述加热组件的底部固定安装有支撑组件，所述支撑组件的底部固定安装有安装组件。

本实用新型通过在设备的表面壳体上，能够利用壳体表面设置的防腐蚀层，进行防止设备表面的腐蚀，防腐蚀层的材质为含硅酸钙和镁的材料，达到了防腐蚀的作用，延长了设备的寿命，在壳体的表面门体上开设有散热孔，散热孔起到了给设备散热的作用，使得设备过量的热量散去，减少蒸汽对壳体的腐蚀，增加了设备的使用寿命。

申请人：山东兴恒环境科技集团有限公司
地址：253000 山东省德州市武城县鲁权屯镇开发区
国籍：CN
代理机构：山东国诚精信专利代理事务所(特殊普通合伙)
代理人：林剑
更多信息请下载全文后查看。

专利名称：一种具有超声波清洗功能的热水器专利类型：发明专利
发明人：刘新林
申请号：CN201711227172.2
申请日：20171129
公开号：CN108006947A
公开日：
20180508
专利内容由知识产权出版社提供
摘要：本发明公开了一种具有超声波清洗功能的热水器，包括筒体，所述筒体的两侧均固定连接有圆环桶盖，并且筒体和圆环桶盖的内壁均固定连接有聚氨酯发泡保温层，所述聚氨酯发泡保温层的表面固定连接有不锈钢搪瓷内胆罐，并且不锈钢搪瓷内胆罐的两侧均固定连接有电磁发热体，所述筒体的顶部固定连接有控制箱，所述筒体的顶部固定连接有超声波发生器，涉及电气设备技术领域。

该具有超声波清洗功能的热水器，具备了超声波清洗水垢的功能，可以强力清除结在内胆的水垢，并将水垢冲洗干净排出，且不需清洗剂等剂辅助清洗，干净卫生，达到的清洗效果好，保证了人体的健康，大大减小了水垢对热水器的影响，延长了热水器的使用寿命。

申请人：江西省一互电气有限公司
地址：337251 江西省萍乡市芦溪县工业园
国籍：CN
代理机构：宁波市鄞州甬致专利代理事务所(普通合伙)
代理人：董朝君
更多信息请下载全文后查看。

专利名称：一种板式换热机组除垢清洗装置专利类型：发明专利
发明人：不公告发明人
申请号：CN201410585518.6
申请日：20141028
公开号：CN104848733A
公开日：
20150819
专利内容由知识产权出版社提供
摘要：本发明公开了一种板式换热机组除垢清洗装置包括加药循环装置，所述加药循环装置主要由清洗管、清洗泵、药箱一、药箱二、pH值检测仪和控制箱组成，在清洗管上装有清洗泵，清洗管在进口端和出口端还分别装有进水阀和出水阀，药箱一和药箱二并排设置在清洗泵的配水前端，且药箱一和药箱二的出水分别与配药管连接，配药管再与清洗管连接，且配药管连接在清洗泵之前的清洗管上，清洗管在清洗泵之前还接有取样管，且在取样管上装有取样阀，取样管在取样阀之后装有pH 值检测仪，所述pH值检测仪和清洗泵分别由导线与控制箱连接。

本发明的有益效果是，本发明具有结构简单、操作方便、成本低等优点，而且节水、省时，使用效果好，便于推广应用。

申请人：青岛万力科技有限公司
地址：266400 山东省青岛市黄岛区康大联创大厦2单元1303室
国籍：CN
更多信息请下载全文后查看。

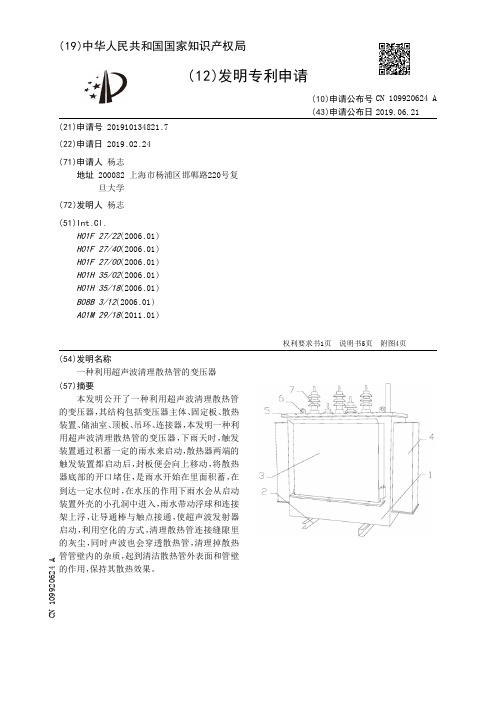

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910134821.7(22)申请日 2019.02.24(71)申请人 杨志地址 200082 上海市杨浦区邯郸路220号复旦大学(72)发明人 杨志　(51)Int.Cl.H01F 27/22(2006.01)H01F 27/40(2006.01)H01F 27/00(2006.01)H01H 35/02(2006.01)H01H 35/18(2006.01)B08B 3/12(2006.01)A01M 29/18(2011.01)(54)发明名称一种利用超声波清理散热管的变压器(57)摘要本发明公开了一种利用超声波清理散热管的变压器，其结构包括变压器主体、固定板、散热装置、储油室、顶板、吊环、连接器，本发明一种利用超声波清理散热管的变压器，下雨天时，触发装置通过积蓄一定的雨水来启动，散热器两端的触发装置都启动后，封板便会向上移动，将散热器底部的开口堵住，是雨水开始在里面积蓄，在到达一定水位时，在水压的作用下雨水会从启动装置外壳的小孔洞中进入，雨水带动浮球和连接架上浮，让导通棒与触点接通，使超声波发射器启动，利用空化的方式，清理散热管连接缝隙里的灰尘，同时声波也会穿透散热管，清理掉散热管管壁内的杂质，起到清洁散热管外表面和管壁的作用，保持其散热效果。

权利要求书1页 说明书5页 附图4页CN 109920624 A 2019.06.21C N 109920624A权　利　要　求　书1/1页CN 109920624 A1.一种利用超声波清理散热管的变压器，其结构包括变压器主体(1)、固定板(2)、散热装置(3)、储油室(4)、顶板(5)、吊环(6)、连接器(7)，其特征在于：所述变压器主体(1)的正表面与散热装置(3)的背面相焊接，所述固定板(2)的上表面固定安装于变压器主体(1)的底面，所述储油室(4)的侧面与变压器主体(1)相焊接，所述顶板(5)的上表面设有连接器(7)，所述连接器(7)与吊环(6)位于同一平面，所述吊环(6)的底面与顶板(5)的上表面相焊接。

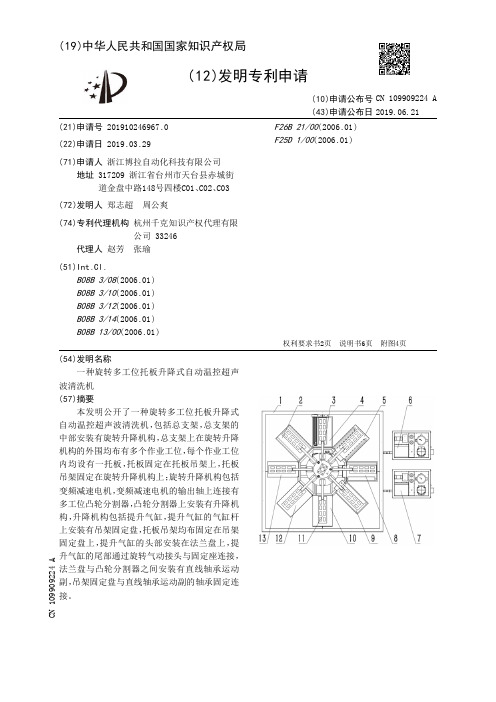

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910246967.0(22)申请日 2019.03.29(71)申请人 浙江博拉自动化科技有限公司地址 317209 浙江省台州市天台县赤城街道金盘中路148号四楼C01、C02、C03(72)发明人 郑志超　周公爽　(74)专利代理机构 杭州千克知识产权代理有限公司 33246代理人 赵芳　张瑜(51)Int.Cl.B08B 3/08(2006.01)B08B 3/10(2006.01)B08B 3/12(2006.01)B08B 3/14(2006.01)B08B 13/00(2006.01)F26B 21/00(2006.01)F25D 1/00(2006.01)(54)发明名称一种旋转多工位托板升降式自动温控超声波清洗机(57)摘要本发明公开了一种旋转多工位托板升降式自动温控超声波清洗机，包括总支架，总支架的中部安装有旋转升降机构，总支架上在旋转升降机构的外围均布有多个作业工位，每个作业工位内均设有一托板，托板固定在托板吊架上，托板吊架固定在旋转升降机构上；旋转升降机构包括变频减速电机，变频减速电机的输出轴上连接有多工位凸轮分割器，凸轮分割器上安装有升降机构，升降机构包括提升气缸，提升气缸的气缸杆上安装有吊架固定盘，托板吊架均布固定在吊架固定盘上，提升气缸的头部安装在法兰盘上，提升气缸的尾部通过旋转气动接头与固定座连接，法兰盘与凸轮分割器之间安装有直线轴承运动副，吊架固定盘与直线轴承运动副的轴承固定连接。

权利要求书2页 说明书6页 附图4页CN 109909224 A 2019.06.21C N 109909224A权　利　要　求　书1/2页CN 109909224 A1.一种旋转多工位托板升降式自动温控超声波清洗机，其特征在于：包括总支架，所述总支架的中部安装有旋转升降机构，所述总支架上在旋转升降机构的外围均布有多个作业工位，每个作业工位内均设有一托板，所述托板固定在带动其进出相应作业工位的托板吊架上，所述托板吊架固定在带动其升降和旋转的所述旋转升降机构上；所述作业工位包括机械手放料工位、粗超声波清洗工位、精超声波清洗工位、液下空气射流漂洗工位、移动式吹干工位、对流式烘干工位、风冷工位、机械手取料工位，所述粗超声波清洗工位和精超声波清洗工位的清洗槽体均与清洗剂循环储液槽循环连通，所述液下空气射流漂洗工位的漂洗槽体与漂洗液储液槽循环连通；所述旋转升降机构包括变频减速电机，所述变频减速电机的输出轴上连接有由其带动旋转的多工位凸轮分割器，所述凸轮分割器上安装有由其带动旋转的升降机构，所述升降机构包括提升气缸，所述提升气缸的气缸杆上安装有吊架固定盘，所述托板吊架均布固定在吊架固定盘上，所述提升气缸的头部安装在法兰盘上，所述提升气缸的尾部通过旋转气动接头与固定座连接，所述法兰盘与凸轮分割器之间安装有直线轴承运动副，所述吊架固定盘与直线轴承运动副的轴承固定连接。
