220kV耐张绝缘子串托瓶架改造论文

一、问题的分析随着电网检修过程中输电线路频繁进行带电作业的开展，我们发现，带电作业工作环境差，工器具老旧，作业人员工作强度大，安全系数低，甚至有些工作因为没有合适的工器具，而使带电作业无法开展，只能停电处理。

因此对带电作业工器具进行改进研制势在必行。

为了能使高压带电作业真正提升“优质服务”品牌，提高输电高压带电作业检修水平，保证带电作业过程中人员与设备安全。

二、现状调查更换绝缘子是检修中频繁出现的正常作业，但是在带电情况下更换绝缘子就没那么简单。

2015年7月16日，带电作业班正在110kV仁源线69#杆上带电更换单串合成绝缘子工作中，操作人员小心翼翼的拆除雷击的合成绝缘子，但是当恢复新的合成绝缘子时却难倒了操作人员，操作人员尝试了好几次都没有成功。

工作负责人在两位作业人员体力不支的情况下，立即安排增加一位操作人员。

就这样在3名操作人员的配合下，经过1小时15分钟才完成了合成绝缘子的带电更换。

随后在召开的班后会中，大家开始认真讨论今天带电作业中存在的问题和制约因素。

三、要因确认分析一、带电作业指导书不完善是要因吗？作业指导书不完善，就会导致权责不清和操作不规范，就会存在安全风险，而带电作业指导书是通过总结多年经验，结合实际工作下发的作业标准，是作业的关键，不容出错，也不能出错。

因此不是要因。

分析二：工作量大是要因吗？在进年省公司要求加大力度开展带电作业工作的情况下，我公司所管辖线路多，地域广，地形复杂，作业难大度等是历年工作量之最，工作量大是必然的。

因此是要因。

分析三：分工不明确，是要因吗？工作环节复杂，作业繁重，导致工作人员思想压力大。

所以我们在作业过程中，严格作业的流程和操作规范，明确分工，责任到人。

因此不是要因。

分析四：新的操作知识培训不到位是要因吗？在重新划分工作权限及角色后，对班员的系统操作知识有计划进行了培训，工作行为规范，对新的操作知识及重点流程有详细说明，通过培训就可了解并熟悉。

带电更换220kV耐张双串绝缘子新方法发布时间：2021-09-22T07:31:41.671Z 来源：《当代电力文化》2021年第14期作者：陈宣林、张海东、时峰、张宇雄[导读] 本文针对多年来困扰国内开展带电更换220kV输电线路耐张绝缘子串作业时陈宣林、张海东、时峰、张宇雄云南电网有限责任公司曲靖供电局云南曲靖 655000摘要:本文针对多年来困扰国内开展带电更换220kV输电线路耐张绝缘子串作业时，所需作业用具多、操作复杂、作业难度大、作业人员劳动强度大等诸多问题，提出了带电更换220kV线路耐张双串绝缘子创新的作方法，并说明了作业中创新专用工具的使用方法和安全事项。

创新的作业方法与传统的作业方法相比，可提高了带电更换220kV线路耐张双串绝缘子安全性和可靠性，对公司带电作业的发展具有引领作用。

关键词：带电作业；220kV线路；耐张绝缘子更换；作业方法创新前言长期以来,从事输电运行维护的人员，当进行维护检修、员工技能培训和技能竞赛带电更换220kV绝缘子作业时，都是采用在导线上悬挂软梯，等电位电工攀登软梯上到绝缘子串挂点附近，用大刀卡、绝缘拉板和托瓶架相配合更换。

采用这种作业方法存在塔上电工安装挂梯用的翻转滑车难度大，塔高及高差大时悬挂软梯困难，等电位电工攀登软梯还要上到绝缘子串挂点附近才能开展相应的工作，对等电位电工的体能和技能要求高。

特别是现在使用的托瓶架和拉板，托瓶架长度约3m，宽约0.3m，重量约15kg，存在保管、运输、现场检测、安装使用等诸多不便的问题。

应用创新的作业方法，可改变多年来困扰带电更换220kV线路耐张整串绝缘子的难题，并降低作业人员劳动强度和作业风险，提高工作效率，达到整个作业过程操作方便灵活的效果。

要实现上述目标，创新的作业方法主要围绕以下内容进行研究：1 带电更换220kV耐张绝缘子作业装置研制1.1更换绝缘子支架研制220kV输电线路耐张绝缘子，正常情况下使用的绝缘子，大多数为16片×FC100和16片×XP-100两种型号，其中又分为标准型和耐污型两种，标准型FC100单片重量为4kg，耐污型FC100单片重量为5.8kg，标准型XP-100单片重量为5.5kg，耐污型XP-100单片重量为7.5kg。

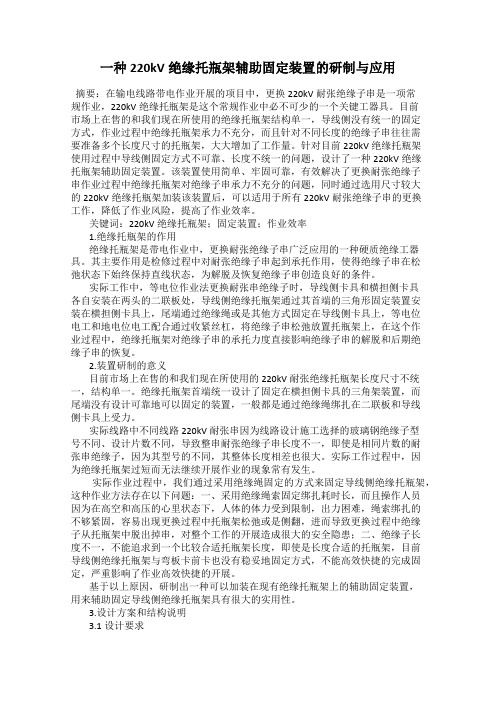

一种220kV绝缘托瓶架辅助固定装置的研制与应用摘要：在输电线路带电作业开展的项目中，更换220kV耐张绝缘子串是一项常规作业，220kV绝缘托瓶架是这个常规作业中必不可少的一个关键工器具。

目前市场上在售的和我们现在所使用的绝缘托瓶架结构单一，导线侧没有统一的固定方式，作业过程中绝缘托瓶架承力不充分，而且针对不同长度的绝缘子串往往需要准备多个长度尺寸的托瓶架，大大增加了工作量。

针对目前220kV绝缘托瓶架使用过程中导线侧固定方式不可靠、长度不统一的问题，设计了一种220kV绝缘托瓶架辅助固定装置。

该装置使用简单、牢固可靠，有效解决了更换耐张绝缘子串作业过程中绝缘托瓶架对绝缘子串承力不充分的问题，同时通过选用尺寸较大的220kV绝缘托瓶架加装该装置后，可以适用于所有220kV耐张绝缘子串的更换工作，降低了作业风险，提高了作业效率。

关键词：220kV绝缘托瓶架；固定装置；作业效率1.绝缘托瓶架的作用绝缘托瓶架是带电作业中，更换耐张绝缘子串广泛应用的一种硬质绝缘工器具。

其主要作用是检修过程中对耐张绝缘子串起到承托作用，使得绝缘子串在松弛状态下始终保持直线状态，为解脱及恢复绝缘子串创造良好的条件。

实际工作中，等电位作业法更换耐张串绝缘子时，导线侧卡具和横担侧卡具各自安装在两头的二联板处，导线侧绝缘托瓶架通过其首端的三角形固定装置安装在横担侧卡具上，尾端通过绝缘绳或是其他方式固定在导线侧卡具上，等电位电工和地电位电工配合通过收紧丝杠，将绝缘子串松弛放置托瓶架上，在这个作业过程中，绝缘托瓶架对绝缘子串的承托力度直接影响绝缘子串的解脱和后期绝缘子串的恢复。

2.装置研制的意义目前市场上在售的和我们现在所使用的220kV耐张绝缘托瓶架长度尺寸不统一，结构单一。

绝缘托瓶架首端统一设计了固定在横担侧卡具的三角架装置，而尾端没有设计可靠地可以固定的装置，一般都是通过绝缘绳绑扎在二联板和导线侧卡具上受力。

实际线路中不同线路220kV耐张串因为线路设计施工选择的玻璃钢绝缘子型号不同、设计片数不同，导致整串耐张绝缘子串长度不一，即使是相同片数的耐张串绝缘子，因为其型号的不同，其整体长度相差也很大。

带电更换220千伏耐张杆塔双串绝缘子杜华槐摘要: 本文介绍带电更换220kV整串耐张绝缘子的作业方法、工艺要求及相关安全注意事项。

通过作业方法及操作实例的介绍，熟悉各种作业方法及其特点，掌握更换220kV整串耐张绝缘子作业前的准备、危险点分析和控制措施、操作步骤及质量标准。

带电更换220kV耐张整串绝缘子的方法有等电位作业法和地电位作业法。

关键词：带电作业绝缘子操作步骤作业方法前言输电线路长期在野外运行，长期受自然环境和气象条件，以及设计、施工及外来破坏等因素的影响，线路的基础，杆塔、导线、避雷线、金具、绝缘子等构件，发生缺陷的机会较多，如果采取停电处理缺陷，输电线路就会停止输送电能，不仅影响社会效益，给人民生活带来影响，而且降低电力企业的自身效益，为保证电网安全稳定运行，提高输电设备安全可靠性，对用户连续供电，在处理输电线路缺陷时，采用专门制造的具有高性能及高强度的绝缘装置，使作业人员在带电的输电线路上进行安全可靠地带电作业，已成为输电线路检修的主要方式和重要手段。

绝缘子检修作业项目有绝缘子表面清扫，测量零值，绝缘子更换作业项目，以保证绝缘子的良好电气性能和机械性能。

带电更换绝缘子的作业项目主要有：更换低值、破损绝缘子和更换零值绝缘子。

本文介绍，采用铝合金大刀卡具法更换耐张杆塔整串绝缘子的作业。

输电线路耐张杆塔的绝缘子串承受导线垂直荷载和导线张力，所采用铝合金大刀卡具作业法，是利用绝缘拉板连接专用的大刀卡具来代替绝缘子串所承受的导线垂直荷载及张力，在更换绝缘子串时，将绝缘子串所承受的机械荷载转移到绝缘拉板和大刀卡具上，使要更换的绝缘子串松弛后摘下绝缘子串，安装上新绝缘子串，恢复绝缘子串所承受导线垂直荷载及导线张力，完成输电线路耐张杆塔整串绝缘子的更换作业。

1．人员组成220千伏输电线路由7名作业人员组成，包括工作负责人1名，专责监护人1名，等电位电工1名，杆塔上电工2名，地面电工2名。

工器具及材料1.1作业工器具本作业使用工具包括蓬布1块，绝缘绳及单轮滑车1套，绝缘软梯1套，软梯头1个，大刀卡具及紧线丝杠1套，绝缘拉板1套，绝缘托瓶架1架，绝缘子操作杆1套、倒翻及绝缘绳1套，绝缘人身保护绳1条，屏蔽服1套，火花间隙绝缘子测试仪1套，绝缘工具测试仪1台，绝缘子检测仪1台，万用表1块。

带电更换220 kV耐张绝缘子串工具的研究和改进作者：万方来源：《科技与创新》2015年第17期摘要：为保证电网的安全、可靠、稳定运行，减少因停电消缺带来的电量损失，需带电更换因雷击或外力而遭到破坏的绝缘子串。

在220 kV耐张绝缘子串更换工作中，等电位电工利用绝缘硬梯或绝缘软梯进入强电场的等电位处，采用常规大刀卡具更换耐张双串中的一串绝缘子在实际作业中存在较大的安全风险，劳动强度大、耗时多。

对此，需改进现有大刀卡具，使其能够安全、高效地完成更换作业。

关键词：带电作业；绝缘子串；大刀卡；等电位中图分类号：TM216 文献标识码：A DOI：10.15913/ki.kjycx.2015.17.1531 利用大刀卡作业的步骤及存在的问题泸州供电公司带电作业班担负着泸州四县三区超过1 000 km输电线路的带电检修工作，其中包含220 kV纳东一二线、220 kV林扬一二线、220 kV东冲线等重要输电线路。

受泸州山区地形的影响，尽管采取并完善了线路防雷措施，但仍会因雷击或外力破坏等造成的线路绝缘子受损问题。

在常规带电作业项目中，带电更换220 kV耐张双联绝缘子串中的一串绝缘子这一作业，人员一般由7人组成（工作负责人1名、等电位电工1名、塔上电工1名、地面作业人员4名）。

1.1 作业方法和操作步骤1.1.1 作业方法等电位与地电位配合，采用大刀卡作业法，如图1所示。

1.1.2 作业步骤作业步骤为：①接受工作任务，召开班前会，工作负责人讲解相关安全技术措施和施工方法；②填写工作票，准备好工器具；③申请停用该线路重合闸，得到调度许可后方可工作；④列队宣读工作票，工作负责人向成员交待安全、技术及危险点控制措施；⑤铺设好防潮垫布，发放现场检测绝缘工器具和安全用具；⑥杆上的作业人员带绝缘绳上塔，将带着跟斗滑车的绝缘绳挂在耐张线夹出口处的导线上；⑦杆上作业人员与地面作业人员配合，将绝缘软梯挂在导线上，并挂好等电位人体后备保护绳，等电位作业人员系好保护绳后沿软梯进入强电场线夹处；⑧地面作业人员将大刀卡、操作丝杠、绝缘拉板和托瓶架吊上去，杆上作业人员和等电位作业人员配合，在二联板上装好大刀卡和托瓶架；⑨杆上作业人员收紧大刀卡的丝杆，使绝缘子串松弛，重量全部落在托瓶架上；⑩等电位作业人员拔下弹簧销，取出碗头，使导线脱离绝缘子串；⑪杆上作业人员将托瓶架中的绝缘子串朝横担侧拖出三四片用绝缘吊绳系好，然后与地面人员配合，利用旧瓶重力吊上新绝缘子串，并将新绝缘子放在托瓶架中，与横担连好；⑫杆上作业人员松驰丝杆，等电位作业人员恢复导线与绝缘串的连接，然后拆除工具，人员下塔，并清点工具，装车入库；⑬工作负责人向调度汇报，申请投入线路重合闸装置；⑭做好作业记录。

带电更换高压输电线路耐张绝缘子方法探讨发表时间：2020-01-16T15:31:04.517Z 来源：《当代电力文化》2019年 18期作者：王雪影[导读] 耐张绝缘子的改进和替换是一种可行的方法，摘要：耐张绝缘子的改进和替换是一种可行的方法，它可以提升工作效率，确保整个工作过程稳定安全的进行。

本文介绍了超高压（UHV）输电线路的工作原理，隔离装置的特性，研究了超高压（UHV）输电线路与普通输电线路的区别，并用绝缘更换电线的方法和更换电阻线绝缘片的方法确保高压输电线的稳定运行，并通过实验检测的方法证明了这种方法是有效的。

关键词：带电更换；高压输电线路；耐张绝缘子引言：目前，由于具有±1000kV输电线路的分离装置具有不同的工作特性，维护人员不能以常规方式进行操作和维护。

本文分析了特高压直流输电线路的结构特点和技术参数，提出了一种适用于±1000kV特高压输电线路的运行方法，通过对它的设计和研究。

研究结果表明，这是一种是有效可行的方法，为超（特）高压输电线路的稳定运行提供了强大的支持。

1高压输电线路耐张绝缘子更换的影响因素1.1绝缘子串的重量较重220kV耐张双串绝缘子的自身质量非常的大，仅仅依靠一位作业人员是无法完成正常的更换作业的，所以需要有一个等电位作业人员联合操作才能够完成托瓶架安装和装卸绝缘子串，进行绝缘子串更换。

1.2作业时间长由于在带电更换作业过程中，存在着带电作业人员转移的问题，所以涉及到的带电作业时间相对来说就比较的长，如果作业人员长期在高压电场的环境中进行工作，作业人员会更容易产生疲劳，从而进一步增大安全事故发生的概率。

1.3带电作业人员的劳动强度较大虽然带电更换工作是多个工作人员配合开展的，但是所有的带电作业人员都要处在高压电场以及高空中进行作业，这会导致身体消耗的加剧，另外由于绝缘子串本身的质量就非常的大，所以带电作业人员面临的劳动强度也是非常大的。

2耐张绝缘子传统更换方法2.1更换1000kV等级耐张绝缘子受力计算中国特高压示范项目的电缆类型是LGJ-500，使用10根分裂电缆。

2006年第24 卷第2 期内蒙古电力技术INNER MONGOLIA ELECTRIC POWER51采用绝缘绳索更换输电线路耐张瓷瓶方法介绍Method Introduction on Exchanging Insulator for Transmission Line with Insulation Rope张昆, 张海燕, 张俊芳( 乌海电业局, 内蒙古海勃湾016000)[摘要] 探索在复杂条件下, 采用绝缘绳索及滑轮组取代传统的托瓷瓶架、卡具更换耐张瓷瓶, 该法适合220 kV 及以上电压等级, 不同塔型、不同金具输电线路更换耐张瓷瓶。

文中介绍了该方法的特点及具体施工过程。

[关键词] 绝缘绳索; 耐张瓷瓶; 金具; 安全系数[中图分类号] TM721.2; TM216[文献标识码] B[文章编号] 1008- 6218( 2006) 02- 0051- 021 更换整串耐张瓷瓶的常规方法目前, 在国内220 kV、500 kV 线路更换耐张整串瓷瓶的方法是: 采用大刀卡配合端部卡卡住耐张整串瓷瓶中间, 利用绝缘拉板, 通过丝杠将张力传递到绝缘拉杆上, 再用绝缘托瓶架将瓷瓶串托住, 由地面人员配合将瓷瓶串放置成垂直状态, 然后将整串瓷瓶放置到地面。

更换新耐张整串瓷瓶, 采用以上方法的反程序。

上述方法的缺点是需由工作人员人工摘取和安装瓷瓶串, 劳动强度大、操作步骤多, 可靠性差, 且存在不安全隐患, 使用多有不便。

2 采用绝缘绳索法更换整串耐张瓷瓶2.1 主导思想分析探索220 kV、500 kV 带电耐张整串瓷瓶无需托瓶架的更换作业方法, 取代老、大、笨、重的传统作业方法, 提高工作效率, 降低劳动强度, 是本次试验的主导思想。

选择先进可靠的高强度、轻便绝缘材料, 是采用绝缘绳索法更换输电线路耐张整串瓷瓶新方法的前提。

研究在不同电压等级、不同塔型、不同金具的复杂条件下, 更换220 kV 及以上输电线路耐张整串瓷瓶, 需根据不同的现场条件, 采取可靠的作业方法, 确保施工效率及人身安全。

新型托瓶架在220kV输电线路检修上的应用摘要:电网企业目前多采用玻璃绝缘子作为绝缘器具，针对目前传统220kV输电线路检修中绝缘子串更换作业操作时间过长，影响停电时间，增加人员高空作业风险。

在现有绝缘子更换工器具托瓶架的基础上，改进调节固定装置，并进行了材料选择和实物制作。

通过理论和现场论证，结果表明采用改进后的托瓶架可以有效缩短绝缘子串更换的操作时间，提高工作效率，降低安全风险，同时间接提高经济效益。

关键词：输电线路检修；绝缘子串；托瓶架；经济效益0 引言目前，220kV输电线路耐张杆塔多采用玻璃绝缘子，虽然玻璃绝缘子具有表层机械、电气强度高，以及不易老化的优点，但也存在零值自爆的情况。

因此，常需在耐张塔上进行更换单片或整串玻璃绝缘子的工作。

在更换绝缘子串的过程中，按照检修规程需要将绝缘子放置在托瓶架上来进行更换新的绝缘子。

由于工作现场存在不同爬距的绝缘子，导致绝缘子串长短不一致。

这时就需要对托瓶架的长度进行调节，以适应所需更换绝缘子的长度。

而现有托瓶架导线端挂架调节方式依靠螺栓穿孔，调节起来费时费力，影响更换绝缘子的操作时间。

而绝缘子更换属于高空作业，时间过长将极大增加作业风险，提高了工作的危险系数。

因此本文将传统托瓶架进行改进以缩短绝缘子更换时间，从而提高工作效率，降低安全风险，增加经济效益。

1 传统绝缘子更换作业局限性针对现阶段绝缘子更换过程时间过长，国网湖州供电公司对2015-2019年集中检修期间220kV绝缘子更换工作时间进行了统计。

1.1 在2015年至2019年期间，检修人员在220kV更换耐张玻璃绝缘子作业的时间进行了统计，如下表1所示：表1.1 作业人员在220kV更换耐张玻璃绝缘子作业的时间可以看出，使用220kV传统托瓶架进行220kV输电线路上更换玻璃绝缘子作业时间平均耗时约32.19分钟。

1.2 针对绝缘子更换的标准检修流程和现场工作实际经验，将220kV输电线路上更换绝缘子串作业共分为安装大刀卡、调节托瓶架长度并固定、收紧丝杠、拆除绝缘子、更换绝缘子、打松丝杠、拆除托瓶架及大刀卡七个过程。

带电更换220kV耐张杆塔双联整串瓷质绝缘子操作程序的改进与应用【摘要】利用动滑轮的省力原理，应用在了带电更换220kV线路耐张杆塔绝缘子的作业中，使操作程序更加安全，同时也提高了工作效率。

对动滑轮的安装位置及操作方法进行了介绍，同时改变了1、2号电工的作业方法，充分体现了使用动滑轮后的优点。

【关键词】带电更换耐张绝缘子；操作程序；省力；应用1.前言巴彦淖尔电业局输电管理处负责管辖巴彦淖尔市110kV及以上电压等级的输电线路。

随着工业区的不断发展，输电线路的污染也是日趋严重，特别是耐张杆塔的瓷质绝缘子脏污比较严重。

为了不影响厂矿企业的生产，我们每年都要花费大量的经费及耗费大量的人力物力，对处在重污区220kV线路耐张杆塔的绝缘子都要进行带电更换作业。

因此，为了能够提高工作效率，节约经费，减少人力物力的消耗，在保证作业安全的前提下，我们对操作过程及作业工具进行了改动，使作业方法更加安全、简单，既省时又省力。

2.原作业方法介绍利用卡具和承力工具及托瓶架，杆塔上电工1号电工和2号电工与等电位电工配合将绝缘子串控制后，与地面电工配合将绝缘子串更换。

3.发现存在的问题3.1 绝缘子串的重量较重我们在恢复绝缘子串的作业中，发现由于绝缘子串的重量非常重，2号电工无法一个人单独进行操作，必须与1号电工同时操作托瓶架才能使绝缘子串恢复。

下面就是我们线路上耐张杆塔一般情况下选用的绝缘子型号：对于我所管辖的220kV输电线路耐张绝缘子一般为16片瓷质绝缘子组成。

那么我们就可以计算出一串绝缘子的重量：3.2 作业时间长由于操作过程中，存在着电工的转移作业问题，所以所用时间比较长，那么作业人员在高压电场中的作业时间越长，作业人员越容易疲劳，危险性就越大。

3.3 作业人员的劳动强度较大虽然是电工两人同时在操作，但是由于电工都处在高压电场中高空作业位置，对于自身的体力消耗非常大，由于在更换多串绝缘子作业中反复提升放落托瓶架及绝缘子串，所以作业人员的劳动强度是非常大的。
