110kV线路更换耐张绝缘子作业指导书

停电更换耐张绝缘子作业指导书前言为贯彻电力生产“安全第一、预防为主”的方针，正确执行安全生产的有关规定，确保输电线路在检修的情况下的设备及人身安全，确保设备的完好率和可用率，做到安全可靠，保质保量。

根据安全生产有关规定，结合本局检修工作的实际情况，特制定本作业指导书。

本作业指导书对停电更换耐张绝缘子的操作步骤、技术要点、安全注意事项、危险点分析及控制措施等方面进行了详细的规范，用于指导本局输电线路检修人员更换耐张绝缘子工作。

目次1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及控制措施 (2)6 作业准备 (5)7 作业周期 (7)8 工期定额 (8)9 设备主要参数 (8)10 作业流程 (8)11 作业项目、工艺要求和质量标准 (9)12 作业过程中可能出现的异常现象及对策 (12)13 作业后的验收与交接 (12)附录A更换耐张绝缘子记录表 (13)1 范围本作业指导书适用于本局管辖35kV~500kV交流架空输电线路上停电更换耐张绝缘子工作。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本作业指导书。

GBJ50233—2005 110~500kV架空送电线路施工及验收规范DL 409—91 电业安全工作规程（电力线路部分）DL/T 741—2001 架空送电线路运行规程Q/CSG 1 0005—2004 电气工作票技术规范（线路部分）3 支持文件绝缘子的合格证、出厂试验报告、安装说明等文件资料。

4 术语和定义4.1 绝缘子insulator用于支持或悬挂导线，并使导线与接地杆塔绝缘。

绝缘子必须有足够的电气绝缘强度和机械强度。

相关人员
杆上人员 杆上人员 工作负责人及相关人员
7 作业准备 7.1 人员准备
更换直线串作业人员共需 5 人。其中：工作负责人 1 名，杆上作业电工 2 名，地面作业人员 2 名。 更换耐张串作业人员共需 6 人。其中：工作负责人 1 名，杆上作业电工 2 名，地面作业人员 3 名。
7.2 工器具清单
名称 验电器 接地线 吊绳 滑车 取销钳 导线保险绳 滑轮组或双钩 钢绳套 卡具（包括拉板） 托瓶架 紧线线夹
规格型号 110kV 专用 ≥25 mm2 Φ16mm 15kN
Φ20mm 30kN Φ12.5mm 根据情况选择 110kV
单位 只 组 根 个 把 根 套 根 套 副 个
数量 1 2 2 2 1 1 1 2 1 1 1
用来装拆绝缘子弹簧销的工具。 6 安全措施
6.1 工作前向调度部门办理停电许可手续并办理线路第一种工作票。 6.2 工作负责人工作前与调度联系，在得到值班调度员许可工作的命令后，方可开始工作。 6.3 作业开始前，工作负责人向参加工作的所有人员宣读工作票并交代现场安全措施、技术措施、作 业方法及危险点。 6.4 作业前，工作负责人应认真核对工作线路的名称和杆号，在同杆架设多回线路或在平行或交叉线
铁脚直径(mm)
16 16 16
破坏负荷（kN）
70 70 70
绝缘子单片 爬距（mm）
320 400 320
质量（kg）
3.78 4.8 4.0
铁脚直径 (mm) 16 16 16 16
额定机械负荷 （kN） 70 100 70 70
公称爬距 （mm）
2420 2450 2745 2850
质量（kg）
744
Q/YNDW 113.2.036-2006

送电线路带电作业中更换耐张绝缘子的一般规定送电线路带电作业中更换耐张绝缘子的一般规定？1、更换耐张绝缘子工具的机械强度，应根据导线张力选择。

当工作荷载（单只）超过9800N时，应采用轴承丝杆或液压紧线器与紧线拉杆配合收紧导线。

2、更换耐张绝缘子的作业方法，应根据绝缘子串长短和更换绝缘子数量确定。

更换110kV耐张绝缘子应采用地电位作业法开展；更换220kV～500kV整串耐张绝缘子，宜以等电位作业法为主、与地电位作业法配合开展。

更换220kV耐张单片绝缘子（含单串或双串），推荐用半圆卡具地电位作业法开展；更换330kV～500kV耐张单片绝缘子，在符合本标准中“沿绝缘子串进入”要求时，推荐沿绝缘子串进入直接开展。

3、更换整串耐张绝缘子的紧线拉杆不得直接用螺栓与联板上孔眼相连，必须与联结金具卡具配套使用。

4、塔上电工在安装110kV及以下整体式托瓶架时，要注意与跳线的距离。

安装220kV及以上较长的整体式托瓶架时，宜在横担和导线两端各设一组吊拉绳索或滑车组。

在向上传递时，严防拽动跳线向接地体靠近。

5、更换200kV整串耐张单串绝缘子时，供等电位电工进入电场的绝缘平梯或软梯，不得以被更换绝缘子同相的导线为依托组装。

6、以等电位作业法为主与地电位作业法配合更换220kV～500kV整串耐张绝缘子时，等电位电工与塔上电工不得在同一串绝缘子两端同时操作。

当一端操作前，必须通知另一端得到许可后才能开展。

且各自的活动范围，不许超过两片绝缘子。

7、更换耐张单片绝缘子的等电位电工，安装闭式卡具后，应检查前后卡是否在同一水平上，应防止顶卡瓷裙，否则，应及时纠正。

在收紧丝杆时，两边受力应均衡。

8、一串绝缘子的重量超过人力一次取递能力时，可分节开展。

当利用整体式托瓶架直接向地面传递整串绝缘子时，必须有防止绝缘子串从托瓶架内滚出的措施。

220kV线路带电更换耐张整串绝缘子作业指导书工作线路名称：工作班组：工作负责人：作业日期年月日时分至年月日时分1、适用范围:适用于220kV线路上带电更换耐张整串（单串）绝缘子。

引用文件：国家电网生（2006）935号《架空输电线路管理规程》国家电网公司《110（66）kV～500kV架空输电线路运行规范》国家电网公司《110（66）kV～500kV架空输电线路检修规范》国家电网公司《110（66）kV～500kV架空输电线路检修导则》国家电网生技[2005]173号《110（66）kV～500kV架空输电线路检修规范》国家电网Q/GDW1799.2-2013 《国家电网公司电力安全工作规程》（线路部分)DL/T 800 电力企业标准编制规则、Q/GDW 1 安全生产健康环境质量管理体系基础和术语Q/GDW 2 安全生产健康环境质量管理体系规范而编制。

GB 6568．1—2000 带电作业用屏蔽服装GB／T 18037—2000 带电作业工具基本技术要求与设计导则GB 13035—2003 带电作业用绝缘绳索GB 13034—2003 带电作业用绝缘滑车GB/T 14286—2002 带电作业工具设备术语国家电网安监[2009]664号《国家电网公司安全工作规程》（电力线路部分）DL/T 741—2010 架空输电线路运行规程DL/T 626－1997 盘形悬式绝缘子劣化检测规程GB/T 2900.55—2002 电工术语带电作业DL 779—2001 带电作业用绝缘绳索类工具DL 779—2001 带电作业用绝缘绳索类工具国家电力公司1997.7 《带电作业管理制度》国家电力公司1997.10 《带电作业操作导则》GB 50233—2005 《110～500kV架空送电线路施工及验收规范》2、作业前准备1.地面电工将前、后端卡具、紧线拉杆、托瓶架等分别传至塔上。

塔上电工、等电位电工和地面电工相互配合，按程序组装好2.工具组装完毕检查无问题后，塔上电工收紧紧线丝杠，将绝缘子串的张力转移到绝缘上，要求两杆收力均匀相等，并调整好托瓶架1.检查前后端卡具、丝杠、紧线拉杆各受力部件无问题后，等电位电工拔掉弹簧销，使绝缘子串与二联板脱离。

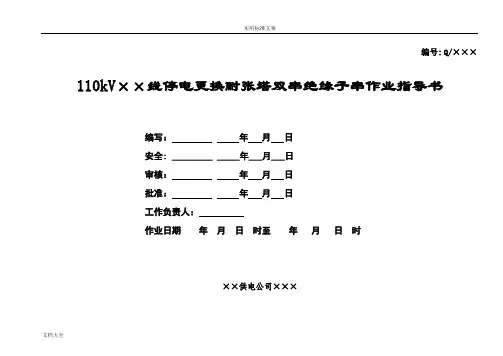

编号:Q/×××110kV××线停电更换耐张塔双串绝缘子串作业指导书编写：年月日安全: _________ _____年___月___日审核：年月日批准：年月日工作负责人：作业日期年月日时至年月日时××供电公司×××1范围本指导书适用于黄石供电公司输电线路部110KV××线停电更换耐张单串绝缘子的检修作业。

2 引用文件GBJ 233-1990 110～500kV架空电力线路施工及验收规范DL/T 5092-1999 110-500KV架空送电线路设计技术规程GB/T 19001-2000 质量管理体系要求DL 409-1991 电业安全工作规程(电力线路部分)DL/T 741-2001 架空送电线路运行规程国家电网生[2004]503号关于印发《国家电网公司现场标准化作业指导书编制导则（试行）》的通知现场标准化作业指导书编制导则3 修前准备3.1 施工组织3.2准备工作安排3.2人员要求3.3工器具3.4材料3.5危险点分析3.6安全措施3.7作业分工4作业程序4.1开工4.2作业内容及标准4.3竣工5记录5.1变更记录5.2消缺记录6 验收总结7 指导书执行情况评估8 附录8.1 对绝缘子的要求1 各种绝缘瓷件必需有厂家合格证明书，其电气与机械的各项性能应符合国家规定。

在使用前和检修中须进行下列检查，如有缺陷应进行处理。

1．各部尺寸符合要求装配合式；２．铁件与瓷件应结合紧密良好；３．新架设线路的各种绝缘瓷件表面应光滑，无裂纹，缺釉，气泡或烧坏的硬伤；4．运行中的绝缘瓷件允许硬伤程度如下：各种绝缘子的硬伤单处面积或多处面积不应超过５０mm 25.悬式瓷并的弹簧销子，簧力应合适，锌镀得良好,厚度应符合规定。

2 拆下轮换的绝缘瓷件，必须经过电气试验。

并取得合格后方可使用。

8.2编写说明工作任务：×× kV××线更换耐张绝缘子串。

【专业知识】送电线路带电作业中更换耐张绝缘子的一般规定【学员问题】送电线路带电作业中更换耐张绝缘子的一般规定？【解答】1、更换耐张绝缘子工具的机械强度，应根据导线张力选择。

当工作荷载（单只）超过9800N时，应采用轴承丝杆或液压紧线器与紧线拉杆配合收紧导线。

2、更换耐张绝缘子的作业方法，应根据绝缘子串长短和更换绝缘子数量确定。

更换110kV耐张绝缘子应采用地电位作业法进行；更换220kV～500kV整串耐张绝缘子，宜以等电位作业法为主、与地电位作业法配合进行。

更换220kV耐张单片绝缘子（含单串或双串），推荐用半圆卡具地电位作业法进行；更换330kV～500kV耐张单片绝缘子，在符合本标准中沿绝缘子串进入要求时，推荐沿绝缘子串进入直接进行。

3、更换整串耐张绝缘子的紧线拉杆不得直接用螺栓与联板上孔眼相连，必须与联结金具卡具配套使用。

4、塔上电工在安装110kV及以下整体式托瓶架时，要注意与跳线的距离。

安装220kV及以上较长的整体式托瓶架时，宜在横担和导线两端各设一组吊拉绳索或滑车组。

在向上传递时，严防拽动跳线向接地体靠近。

5、更换200kV整串耐张单串绝缘子时，供等电位电工进入电场的绝缘平梯或软梯，不得以被更换绝缘子同相的导线为依托组装。

6、以等电位作业法为主与地电位作业法配合更换220kV～500kV整串耐张绝缘子时，等电位电工与塔上电工不得在同一串绝缘子两端同时操作。

当一端操作前，必须通知另一端得到许可后才能进行。

且各自的活动范围，不许超过两片绝缘子。

7、更换耐张单片绝缘子的等电位电工，安装闭式卡具后，应检查前后卡是否在同一水平上，应避免顶卡瓷裙，否则，应及时纠正。

在收紧丝杆时，两边受力应均衡。

8、一串绝缘子的重量超过人力一次取递能力时，可分节进行。

当利用整体式托瓶架直接向地面传递整串绝缘子时，必须有防止绝缘子串从托瓶架内滚出的措施。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

地面电工检查绝缘子串销子齐全完好、开口方向一致、然后系好新绝缘子串用绝缘无极绳送上。
杆塔上两名电工配合将新绝缘子串，轻推入托瓶架内，将横担侧绝缘子串与球头挂环联结，并安装好弹簧销，解开绳扣。
1号电工收紧丝杠，调整好绝缘子串与碗头位置，1号、2号电工配合，利用绝缘操作杆（反光镜）将碗头与绝缘子串联结，稍放松丝杠，装好导线侧碗头内弹簧销。
1号电工放松丝杠，使导线与绝缘子串稍脱开一定距离。
1号电工用绝缘无极绳将横担侧绝缘子串系好，与地面电工呼应，（地面电工控制绝缘传递绳），取出横担侧绝缘子内弹簧销，并摘开球头挂环与绝缘子串的联结。
地面电工配合ቤተ መጻሕፍቲ ባይዱ紧绝缘传递绳，塔上两名电工配合，将绝缘子串从托瓶架上提出。
绝缘子串在托瓶架上提放要轻
地面电工控制绝缘传递绳，将旧绝缘子串放落至地面。
绝缘子脱离导线前应检查承力工具是否正常
1号电工将横担侧（后）卡具安装好，穿好螺栓，将托瓶架沿绝缘子串底部进行安装
1号电工调整丝杠使承力工具完全受力，冲击检查工具承力情况是否正常。
1号电工稍放松丝杠，两名电工配合，利用绝缘操作杆（反光镜）取出导线侧碗头内弹簧销。
1号电工收紧丝杠，2号电工配合利用绝缘操作杆将绝缘串与碗头脱离。
绝缘操作杆应保证最小有效绝缘长度不小于1.3m。
作业前对需更换的绝缘子串进行检测，除去零值及短接绝缘子，确认良好绝缘子片数不得少于5片。
2号攀登杆塔，站在杆塔横担适当位置，系好安全带，配合第一电工进行工作。
7
地面电工起吊工具
地面电工通过绝缘无极绳分别系上绝缘操作杆、绝缘拉板、大刀卡具及托瓶架。
作业人员上下传递工具过程中应避免绝缘绳在横担上摩擦和受潮。
附录
110kV线路带电更换耐张双串中一串绝缘子作业过程控制表

输变电工程更换耐张绝缘子作业指导书【标题】：输变电工程更换耐张绝缘子作业指导书【摘要】：本文旨在提供一份详细的作业指导书，以指导输变电工程中更换耐张绝缘子的作业流程。

本指导书包括作业前的准备工作、作业过程中的注意事项和安全措施，以及作业后的清理和检查工作。

通过本指导书，施工人员可以准确、安全地进行耐张绝缘子的更换作业。

【正文】：一、作业前的准备工作1.确定作业范围和数量：根据现场实际情况，确定需要更换的耐张绝缘子的数量和位置。

2.编制作业计划：根据作业范围和数量，编制详细的作业计划，包括作业时间、人员配备、所需材料和工具等。

3.准备所需材料和工具：根据作业计划，准备好所需的耐张绝缘子、绝缘子串、导线、螺栓、螺母等材料，以及绝缘子更换所需的工具。

4.检查设备和工具：对所使用的设备和工具进行检查，确保其正常工作和完好无损。

5.制定安全措施：根据作业现场的特点和安全要求，制定相应的安全措施，包括施工人员的安全防护措施、作业区域的警示标识和隔离措施等。

6.组织培训和交流：组织相关人员进行作业流程和安全注意事项的培训，确保每位施工人员都理解并掌握相关知识。

二、作业过程中的注意事项和安全措施1.确保作业安全：在作业现场设置警示标识和隔离措施，确保作业区域的安全，防止他人误入作业区域。

2.穿戴合适的防护装备：施工人员必须穿戴符合安全要求的防护装备，包括安全帽、防护眼镜、耐酸碱手套、防滑鞋等。

3.遵守作业规程：严格按照作业规程进行作业，不得擅自改变作业流程或操作方法。

4.正确使用工具和设备：使用工具和设备时，必须按照说明书和操作规程正确操作，禁止超负荷使用或乱用工具。

5.注意绝缘子的安装和固定：在更换绝缘子时，要注意正确安装绝缘子串，并使用合适的螺栓和螺母进行固定，确保绝缘子的稳固和可靠。

6.保持作业现场整洁：作业过程中，要及时清理作业现场产生的垃圾和杂物，保持作业现场整洁。

7.及时处理异常情况：如发现设备异常、工具损坏或其他安全隐患，应立即停止作业，并及时上报相关负责人进行处理。

110kV输电线路带电更换耐张整串绝缘子作业指导书工作线路名称：工作班组：工作负责人：作业日期年月日时分至年月日时分1、适用范围：适用于110kV线路带电更换耐张整串绝缘子。

2、引用文件国家电网生（2006）935号《架空输电线路管理规程》国家电网公司《110（66）kV～500kV架空输电线路运行规范》国家电网公司《110（66）kV～500kV架空输电线路检修规范》国家电网公司《110（66）kV～500kV架空输电线路检修导则》国家电网生技[2005]173号《110（66）kV～500kV架空输电线路检修规范》国家电网Q/GDW1799.2-2013 《国家电网公司电力安全工作规程》（线路部分)DL/T 800 电力企业标准编制规则、Q/GDW 1 安全生产健康环境质量管理体系基础和术语Q/GDW 2 安全生产健康环境质量管理体系规范而编制。

GB 6568．1—2000 带电作业用屏蔽服装GB／T 18037—2000 带电作业工具基本技术要求与设计导则GB 13035—2003 带电作业用绝缘绳索 GB 13034—2003 带电作业用绝缘滑车GB/T 14286—2002 带电作业工具设备术语DL/T 741—2010 架空输电线路运行规程DL/T 626－1997 盘形悬式绝缘子劣化检测规程GB/T 2900.55—2002 电工术语带电作业DL 779—2001 带电作业用绝缘绳索类工具国家电力公司1997.7 《带电作业管理制度》国家电力公司1997.10 《带电作业操作导则》危险点预控现场作业指导书GB 50233—2015 《110～750kV架空送电线路施工及验收规范》3、作业前准备3.1准备工作安排3.2人员要求3.3工器具3.4材料3.5危险点分析3.6安全措施3.7作业分工4、业程序4.1开工4.2作业内容及标准1.地面电工将前、后端卡具、紧线拉杆、托瓶架等分别传至塔上。

编号： 220kV 线路停电更换耐张绝缘子作业指导书编写：年月日审核：年月日批准：年月日作业负责人:作业日期年月日时至年月日时1 适用范围适用于#####220kV 输电线路# 耐张绝缘子更换。

2 引用文件GBJ 233—1990 110~500kV架空电力线路施工及验收规范DL 409—1991 电业安全工作规程DL/T 741—2001 架空送电线路运行规程Q/ZDY-1004.03-2002 送电线路现场检修规程DL/T 5092—1999 110~500kV架空送电线路设计规程另依据220kV 设计施工图。

3 修前准备3.1 准备工作安排√序号内容标准责任人备注1开工前确定作业项目、确定施工方案、勘察地形、熟悉图纸《架空送电线路运行规程》,《送电线路现场检修规程》2 开工前，明确作业内容、填写线路第一种工作票《架空送电线路运行规程》,《送电线路现场检修规程》《架空送电线路运行规程》,《送电3 工器具准备线路现场检修规程》3.2 人员要求√序号内容责任人备注1 作业前身体健康、精神状态良好具备必要的电气知识，本年度《安规》考试合格，有一定现场检修经验、熟悉《架空送电线2路运行规程》《送电线路现场检修规程》3 掌握线路更换耐张绝缘子检修的方法和工艺规范要求。

4 民工、临时工、实习人员参加施工必须经过安全教育，交代安全措施3.3 工器具√序号名称型号/规格单位数量备注1 安全带双控条每人1条2 安全帽个每人1个3 验电器220kV专用套每组2套4 绝缘手套付每组2付5 临时接地线220kV专用组每组2组6 短钢丝绳圈φ13 条每组2条7 短钢丝绳圈φ11 条每塔1条8 保护短钢丝绳φ13 条每组1条9 保安接地线条每组1组10 双钩或手扳葫芦5T 把每组2把11 吊绳φ14*60m-100m 条每组1条12 吊绳φ12*30m 条每组1条13 合金滑轮 1.5T 只每组2只14 兆欧表台每组1台15 对讲机对每组1对16 笔记本、笔套每组1套17 卷尺5m 粒每组1个18 个人工具套每人1套吊绳、脚踏绳等19 个人保安工具套每人1套3.4 材料√序号名称型号/规格单位数量备注1 绝缘子普通瓷瓶：XP-100防污型瓷瓶：XWP-100合成绝缘子或按设计要求串 1合成绝缘子配均压环2 破布公斤 13 铝包带1x10 公斤0.34 弹簧插销M母销、R母开口销备用5 U型挂环U-7 备用3.5 危险点分析√序号内容1.攀登杆塔时由于脚钉松动或没有抓稳踏牢，会发生高空坠落2.安全带没有系在牢固构件上或没有系好安全带易发生高空坠落3.误登有电线路或线路有感应电压易发生触电4.杆上作业要防止掉工器具，工具器要用绳索传递，绳索要绑牢，杆下人员应离开重物下方。

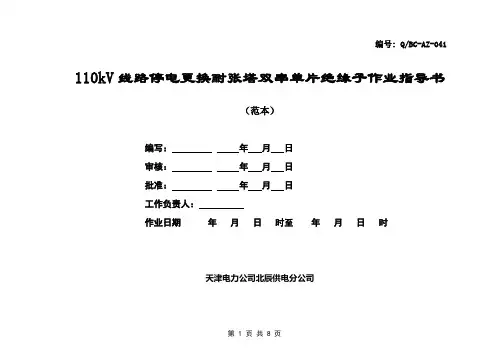

编号: Q/BC-AZ-041 110kV线路停电更换耐张塔双串单片绝缘子作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
天津电力公司北辰供电分公司
1范围
本作业指导书适用于天津电力公司北辰供电分公司更换110kV线路耐张塔双串单片绝缘子作业。

2 引用文件
国家电网公司电力安全工作规程（电力线路部分）
GBJ 233—90《110～500kV架空电力线路施工及验收规范》
GBJ 50312—200《110～500kV架空送电线路施工及验收规范》
DL/T 5092—1999《110～500kV架空送电线路设计技术规程》
DL/T 741—2001《架空送电线路运行规程》
DL/T 5009.2—2004《电力建设安全工作规程》第二部分：架空电力线路
国家电网公司110（66）kV—500kV架空输电线路运行规范
国家电网公司110（66）kV—500kV架空输电线路检修规范
天津电力公司《天津市电力公司架空送电线路运行规程》
3 作业准备
3.1准备工作安排
3.2 召开班前会
3.3人员要求
3.4工器具
3.4材料
3.5危险点分析
3.6安全措施
3.7作业分工
4作业程序
4.1作业开工
4.2作业内容及标准
4.3竣工
5消缺记录
6 验收总结
7 指导书执行情况评估。

将绝缘子从碗头挂板脱开或取出绝缘子 弹簧销前应采取防止导线掉落地面，提 升或降落导线应防止造成交叉跨越处安 全距离不足的防范措施。放下或起吊绝 缘子时，杆（塔）上人员应与地面人员 密切配合，避免碰伤绝缘子。在绝缘子 串下落过程中，杆（塔）上电工应注意 检查起吊滑轮是否正常，如发现异常情 况，应及时报告工作负责人，采取相应 措施处理后，方可继续起吊。
6 7
办理工作终结手续 工作完毕，工作负责人汇报调度，办理工作终结。 工作总结 召开班后会。
9 10
作业 结论 改进 需补充或完善作业风险数据的建议： 建议 完善作业指导书的建议：
问题及说明 结论
部门和班组
作业负责人
作业成员
填写接地线装拆记录表
接地线装设可靠，严禁抛挂
1、杆（塔）作业人员必须使用安全 带，安全带应系在牢固的构件上，并检 查扣环是否扣牢，人员转位时不得失去 安全带的保护。 2、出线平梯横担端用绳索绑扎可靠。
4、杆（塔）1号电工将传递绳牢靠系在横担端合适绝缘子钢脚上， 收紧丝杆，将绝缘子串荷载转移到拉板上，检查冲击承力工具受力 正常后，杆（塔）2号电工解脱导线端绝缘子。
工具及材料必须使用绳索传递，应防止 工具及材料坠落伤人，杆下防止行人逗 留。
5

更换绝缘子串
5
更换绝缘子串 5、地面电工控制传递绳并牢靠系在新组装绝缘子上，地面电工收 紧传递绳，杆（塔）1号电工解脱横担端绝缘子，杆（塔）1、2号 电工配合将被更换绝缘子串拖出托瓶杆，地面电工控制传递绳放下 旧绝缘子串同时起吊新绝缘子串。
4
装设接地线
验明线路确无电压后按工作票所列位置在工作地段两端装设接地线 验电及装设接地线须戴绝缘手套。 。 1、杆（塔）1号电工携带拔销钳、工具包、无头绳、滑车、传递绳 至作业横担，系好安全带，在作业横担合适位置挂好传递绳。 2、地面电工将铝合金出线平梯传递至作业横担，杆（塔）2号电工 携带拔销钳、工具包塔至作业横担，系好安全带和延长绳后配合1 号电工将出线平梯安装在导线及横担上，沿平梯至导线端。 3、地面电工将组装好的丝杆、翼型卡、拉板及托瓶杆传递至作业 横担，杆（塔）电工将翼型卡、托瓶杆依次组装好。

QB 广东电网公司企业标准广东电网公司10kV架空线路停电更换耐张绝缘子作业指导书2010-01-30发布2010-01-30实施广东电网公司发布前言10kV架空线路停电更换耐张绝缘子是及时消除耐张绝缘子存在缺陷、防范电力设备事故、确保配电线路安全可靠运行，是配电日常检修的重要工作。

为规范停电更换耐张绝缘子现场作业，广东电网公司组织编制停电更换耐张绝缘子标准化作业指导书，指导基层班组开展停电更换耐张绝缘子工作。

作业指导书的编写在参照国家标准、行业标准、南方电网标准及相关的技术规范、规定的基础上，充分考虑了广东电网公司的实际情况。

本作业指导书对停电更换耐张绝缘子工作的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导10kV架空线路停电更换耐张绝缘子工作。

本作业指导书由广东电网公司生产技术部提出、归口并解释。

本作业指导书起草单位：广东电网公司佛山供电局。

本作业指导书起草人：罗福健、赵继光、周强辅、尹惠慧、张永文、范可带、王伦、高能、岑建福。

目录1 范围 (2)2 规范性引用文件 (2)3 危险辨识、风险评估和控制措施 (2)4 作业准备 (3)5 作业周期 (4)6 工期定额 (4)7 作业流程 (5)9 作业中可能出现的主要异常现象及对策 (9)10 作业验收与交接 (9)附录作业记录表 (10)1 范围本指导书适用于停电更换10kV架空线路耐张绝缘子作业。

2 规范性引用文件下列文件中的条款通过本指导书的引用而构成本指导书的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书。

凡是不注日期的引用文件，其最新版本适用于本指导书。

GB 50173 电气装置安装工程 35kV及以下架空电力线路施工及验收规范DL 409 电业安全工作规程（电力线路部分）中国南方电网公司作业指导书编写导则中国南方电网公司安全生产风险管理体系3 危险辨识、风险评估和控制措施4 作业准备4.1 工作人员的准备4.2 资料的准备4.3作业工器具的准备主要工器具、机械清单4．4作业主要材料施工材料清单5 作业周期必要时进行。

10kV架空线路停电更换耐张绝缘子作业指导书
编号：Q/CSG-YNPG-PDZYS0022015(1)
一、基本信息
作业班组
作业开始时间
作业结束时间
作业任务
工作地点
工作负责人
工作人员
班长确认
二、作业前准备
序号
准备项
准备次项
准备项内容（填写人： ）
工作负责
人确认
1
出发前准备
工器具
卸扣、卡线器、紧线器、后备保护钢丝绳、钢丝绳、绝缘手套、接地线、临时接地棒、验电器、双保险安全带、反光衣、警示牌、安全围栏、吊物绳、脚踏板/脚扣、钢锯、个人工具、急救包。
（3）作业人员戴绝缘手套，在工作地点各端验明无电压后挂接地线，过程设专人监护。
（4）挂接地线时应先接接地端，后接导线端，注意人体不得碰触接地线。
确认( )
2
挂吊物绳
将吊物绳挂在合适位置。
确认( )
3
更换耐张绝缘子
（1）作业人员选择合适位置系好安全带，用吊物绳将钢丝绳、后备保护钢丝绳及紧线工具传递到使用位置。
（7）拆除绝缘子的连接金具。
（8）用吊物绳将绝缘子吊落地面。
（9）地勤人员检查新绝缘子完好无损、表面清洁后，安装绝缘子的连接金具，检查各部分连接紧固，螺栓穿向正确，开口销、弹簧销完全到位，用吊物绳将绝缘子传递至杆上人员处。
（10）检查绝缘子安装固定牢固。
（11）放松紧线器，恢复绝缘子受力。
（12）检查各金具连接及绝缘子受力情况合格后拆除紧线器、后备保护绳，清点好工具，用绳索传递至地面。
（以下打勾）
型号
数量
型号
数量
外观检查
合格
不合格
五、作业终结

带电更换绝缘子施工方案1. 引言•绝缘子是电力系统中起到支撑、绝缘和固定导线或设备的功能件，一旦发现绝缘子存在严重的裂纹、破损或漏电，就需要进行更换工作。

•对于高压线路而言，更换绝缘子通常需要切断电力供应，但在某些特殊情况下，为了确保电网的稳定运行，不能将电力系统断电，此时需要采用带电更换绝缘子的施工方案。

2. 概述带电更换绝缘子是在高压线路不间断供电的情况下，将受损的绝缘子更换为新的绝缘子，并确保施工过程中的安全性和可靠性的一种施工方法。

3. 施工前的准备工作在进行带电更换绝缘子的施工前，需要进行以下准备工作： - 制定详细的施工方案，包括施工步骤、人员配置、施工工具和设备等。

- 检查并确保施工所需的绝缘子和相关材料的质量和数量充足。

- 检查并确保施工现场的安全条件，如道岔、绝缘防护、接地等设施是否正常运行。

- 检查并确保施工人员具备必要的带电作业经验和技术能力，并进行相应的培训和考核。

4. 施工步骤4.1 施工准备•检查绝缘子的安装位置和固定情况，确定需要更换的绝缘子的具体编号和型号。

•检查绝缘子所处位置的电压等级和电流规模，了解与之相关的高压线路的工作状况。

4.2 施工操作4.2.1 确认工作区域安全•带电更换绝缘子需要在高压线路运行的状态下进行，所以首先要确保工作区域内的环境安全。

•检查并确保工作区域内没有杂物、草丛等可能对带电施工造成安全隐患的物品。

•检查并确保周围的绝缘子、导线等设备的运行正常，并采取措施防止对施工产生干扰。

4.2.2 搭建临时工作平台•根据绝缘子所处位置的具体要求和实际情况，搭建临时工作平台，以便安全稳定地进行更换工作。

•确保临时工作平台的坚固性和稳定性，能够承受施工人员和工具的重量。

4.2.3 使用绝缘工具•施工人员需要佩戴专业的绝缘服装和绝缘手套等个人防护装备，确保施工安全。

•使用专门绝缘工具进行绝缘子的拆卸和安装工作，确保施工过程中不会产生漏电和触电等危险。

第一章带电更换耐张绝缘子作业指导书4.1 适用范围本作业指导书适用于配电线路线路带电更换耐张绝缘子。

本作业指导书包含了带电作业工序、工艺质量记录卡。

4.2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

4.2.1《电业安全工作规程》﹝电力线路部分﹞（DL409-1991）4.2.2《带电作业技术管理制度》（国家电网公司1997）4.2.3《带电作业操作导则》（国家电网公司1997）4.2.4《配电线路带电作业技术导则》GB/T 18857-20034.2.5《架空配电线路及设备运行规程》SD 292-884.3 天气及作业现场要求4.3.1带电作业工作应在良好天气下进行。

如遇雷、雨、雪、雾天气不得进行带电作业。

风力大于5级时，一般不宜进行带电作业。

4.3.2作业现场要求线路顺公路架设，公路宽5米以上绝缘斗臂车能够到达；如有低压线同杆架设，其低压线对10kV下层导线的距离不得小于1.5米，杆高19米以内。

4.4 人员配置4.5 作业人员职责分工4.5.1工作负责(监护)人，定员1人，职责：负责本次工作任务的人员分工、工作前的现场查勘、作业方案的制定、工作票的填写、办理工作许可手续、召开工作班前会、负责作业过程中的安全监督、工作中突发情况的处理、工作质量的监督、工作后的总结；4.5.2斗内作业人员，定员1人，职责：负责本次作业过程中的主要作业、根据作业的位置布置、拆除绝缘保护、带电更换耐张绝缘子，根据作业需要指定工作斗位置。

4.5.3工作斗操作人员（兼辅助作业），定员1人，职责：配合主要作业人员调整工作斗位置、辅助设施绝缘保护、协助主要作业人员进行作业、在主要作业人员作业的过程中对其实施监护。

4.5.4地面配合工作人员，定员1人，职责：协助工作负责人在地面对斗内人员进行监护、做好工作前的工器具的准备工作、配合斗内作业人员作业。

4.6 主要工器具及材料4.7 作业程序、质量标准及安全注意事项56789104.8带电作业工序、工艺质量记录卡。
