35～500kV架空输电线路停电更换整串耐张绝缘子标准化作业指导书

停电更换耐张绝缘子作业指导书
1.范围
本指导书适用于10kV配电线路停电更换耐张绝缘子作业。

2.规范性引用文件
下列文件中的条款通过本指导书的引用而构成本指导书的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书，但鼓励根据本指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本指导书。

DL409-91电业安全工作规程（电力线路部分）
GB50173-92电气装置安装工程 35kV及以下架空电力线路施工及验收规范
3.安全及预控措施
4.作业准备
5.作业周期
必要时进行。

6.作业内容及方法
6.1 作业开工
6.2 作业步骤及工艺要求
6.3 异常现场及对策
6.4 竣工验收
7.作业记录
8.附件
8.1 工作人员分工明细表
8.2 主要工器具、机械清单
8.3 施工材料清单
注：附件8.1、8.2和8.3使用时，应根据实际情况填写。

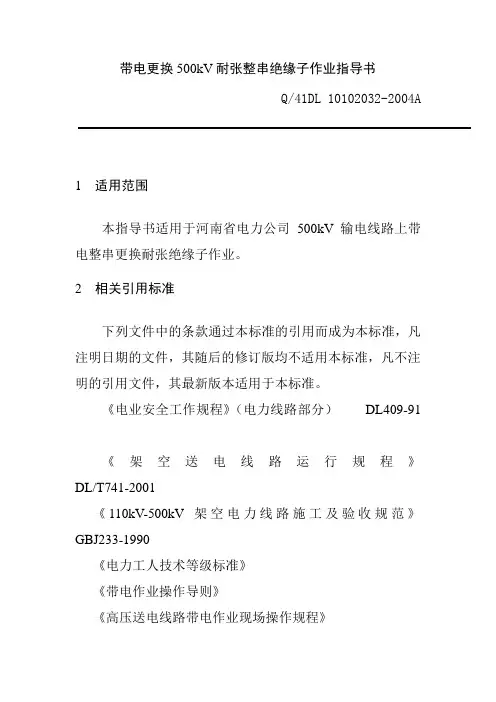

带电更换500kV耐张整串绝缘子作业指导书Q/41DL 10102032-2004A1 适用范围本指导书适用于河南省电力公司500kV输电线路上带电整串更换耐张绝缘子作业。

2 相关引用标准下列文件中的条款通过本标准的引用而成为本标准，凡注明日期的文件，其随后的修订版均不适用本标准，凡不注明的引用文件，其最新版本适用于本标准。

《电业安全工作规程》（电力线路部分）DL409-91《架空送电线路运行规程》DL/T741-2001《110kV-500kV架空电力线路施工及验收规范》GBJ233-1990《电力工人技术等级标准》《带电作业操作导则》《高压送电线路带电作业现场操作规程》3 天气条件及作业现场要求应在良好天气下进行。

如遇雷、雨、雪、雾不得进行带电作业，风力不大于5级，一般不宜进行带电作业。

4 作业人员工作负责人1名（监护），塔上专责监护人1名，等电位作业人员1名，塔上作业人员2名，地面作业人员4名，共9人。

要求熟悉电力生产的基本过程以及电力设备的原理及结构，掌握现行《电业安全工作规程》和工作现场的有关安全规定。

工作负责人必须有5年以上500kV线路带电作业施工和检修经验，并在安监部门备案。

5 主要设备及工器具参见附表A6 作业程序及质量要求7 危险点分析及作业安全注意事项7.1 登塔平稳，手脚不乱。

7.2 安全带系在牢固部件上并且位置合理，便于作业。

7.3 操作绝缘工具时应戴清洁干燥的手套，并应防止绝缘工具在使用中脏污和受潮。

绝缘操作杆的阻值不应低于700MΩ。

7.4 地电位作业人员与带电体保证3.6米以上安全距离。

7.5 绝缘工具要在帆布上摆放、组装，防止受潮破损。

上下工具时要防止相互碰撞。

7.6 再检查导线承力装置各处受力正常后，等电位作业人员才能将碗头与绝缘子球头脱开。

7.7 杆塔上移位时，不得失去保护，打好二防绳，地面人员注意高空作业情况，防止高空坠物砸伤地面人员。

7.8 高空作业上下工具时，严禁抛仍，拆除的金具材料妥善保存。

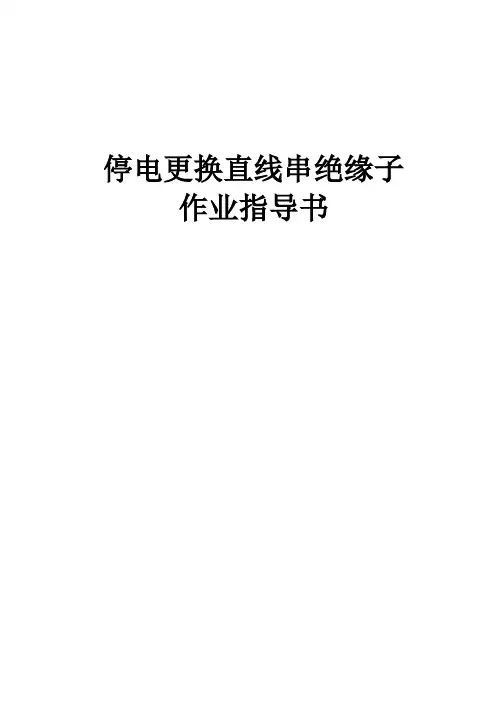

停电更换直线串绝缘子作业指导书前言为贯彻电力生产“安全第一、预防为主”的方针，正确执行安全生产的有关规定，确保输电线路在检修的情况下的设备及人身安全，确保设备的完好率和可用率，做到安全可靠，保质保量。

根据安全生产有关规定，结合本局检修工作的实际情况，特制定本作业指导书。

本作业指导书对停电更换直线串绝缘子的操作步骤、技术要点、安全注意事项、危险点分析及控制措施等方面进行了详细的规范，用于指导本局输电线路检修人员更换直线串绝缘子工作。

目次1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及控制措施 (2)6 作业准备 (5)7 作业周期 (7)8 工期定额 (7)9 设备主要参数 (8)10 作业流程 (8)11 作业项目、工艺要求和质量标准 (9)12 作业过程中可能出现的异常现象及对策 (12)13 作业后的验收与交接 (12)附录A更换直线串绝缘子记录表 (13)1 范围本作业指导书适用于本局管辖35kV~500kV交流架空输电线路上停电更换直线串绝缘子工作。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本作业指导书。

GBJ50233—2005 110~500kV架空送电线路施工及验收规范DL 409—91 电业安全工作规程（电力线路部分）DL/T 741—2001 架空送电线路运行规程Q/CSG 1 0005—2004 电气工作票技术规范（线路部分）3 支持文件绝缘子的合格证、出厂试验报告、安装说明等文件资料。

4 术语和定义4.1 绝缘子insulator用于支持或悬挂导线，并使导线与接地杆塔绝缘。

绝缘子必须有足够的电气绝缘强度和机械强度。

带电更换直线整串绝缘子作业指导书1.作业条件本项作业适用于110kV～220kV输电线路, 500kV输电线路可作为参考。

2.本工作为野外高空带电作业, 应在晴好天气下进行, 风力大于5级、雷、雨、雪、雾等恶劣天气时, 严禁作业。

3.使用工器具及材料4.作业人员要求带电作业人员必须取得《带电作业资格证》。

5.安全注意事项及危险点控制5.1.安全注意事项5.1.1.该项生产必须退出所工作线路重合闸, 得到调度许可工作命令后方可工作。

5.1.2.带电作业开始前, 所用绝缘工具必须用2500V兆欧表检测其绝缘电阻（电极宽：2cm, 极间距：2cm）绝缘工具的电阻值不得低于700 兆欧。

5.1.3.杆上及等电位人员必须穿戴全套合格的屏蔽服。

5.1.4.现场工作人员必须戴安全帽, 杆上人员不得失去安全带的保护。

5.1.5.作业过程中, 杆上作业人员不得触及未脱离带电导线的绝缘子；等电位作业人员必须保持对地安全距离不小于：110kV—1.0米；220kV--1.8米；对邻相的安全距离：110kV—1.4米；220KV—2.5米5.1.6.绝缘工具保持有效绝缘长度操作杆: 110kV—1.3米； 220kV--2.1米5.1.7.绝缘绳索、承力工具: 110kV—1米； 220kV--1.8米5.1.8.作业前必须对绝缘子串进行零值检测, 良好的绝缘子片数必须达到：110kV—5片；220kV—9片才能进行带电作业。

5.1.9.工作中应加装导线后备保护绳5.2.加强现场监护, 及时纠正不安全动作。

天气不良, 停止作业。

5.3.危险点控制措施6.1.1.方法一: 等电位作业法。

6.1.2.作业人员组成: 本作业需作业人员7人, 工作负责人1名；等电位作业人员1人, 杆上作业人员1人, 地面作业人员4人。

6.1.3.作业步骤6.1.3.1.接受工作任务, 召开班前会, 讲解相关技术安全措施及施工方法6.1.3.2.填写工作票, 准备好工器具。

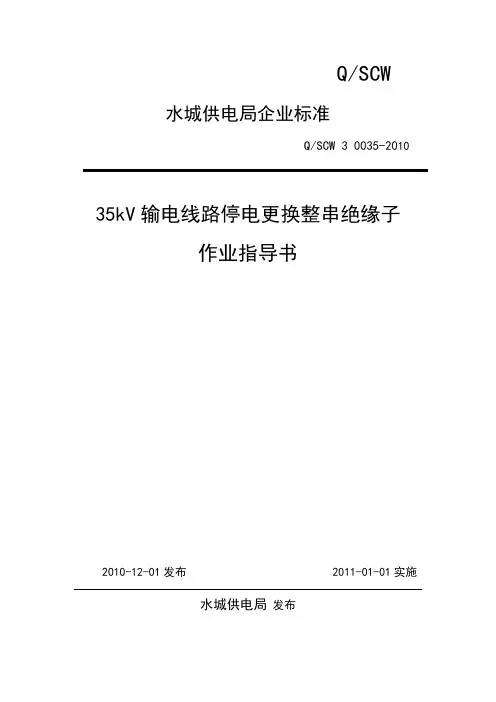

Q/SCW 水城供电局企业标准Q/SCW 3 0035-201035kV输电线路停电更换整串绝缘子作业指导书2010-12-01发布 2011-01-01实施水城供电局发布前言为使工作或作业活动有章可循，使工作（作业）安全风险和过程控制规范化，保证全过程安全和质量，根据贵州电网公司及六盘水供电局要求，水城供电局编写了《35KV输电线路停电更换整串绝缘子作业指导书》，本指导书用于指导和规范水城供电局输电线路作业人员编写输电线路停电更换整串绝缘子现场作业工单，同时作为输电专业现场工作（作业）人员学习与培训资料。

《35KV输电线路停电更换整串绝缘子作业指导书》于××年××月××日经局标准化委员会审查批准。

本指导书由水城供电局生产技术部提出、归口解释。

本指导书主要编写单位：水城供电局生产技术部本指导书主要起草人：王旭、简光文、夏体军、聂春本指导书主要审核人：聂宗铭张怀龙刘方凡刘德玲周东新本作业指导书自颁布之日起执行，执行中发现问题，请及时向局生产技术部反馈目次4 术语和定义 (4)4.1 绝缘子用于支吊导线使导线和大地保持绝缘；同时承受导线的垂直荷载和水平荷载。

(4)5 安全及预控措施 (4)6 作业准备 (5)6.1 人员配备 (5)工作负责人1人，工作班成员3人 (5)6.2 工器具准备 (5)绝缘子根据更换线路的绝缘子型号准备更换数量 (5)9设备主要技术参数 (6)常用绝缘子主要技术参数 (6)11 作业项目、工艺要求和质量标准 (9)11.1 作业项目及步骤 (9)12．作业中可能出现的主要异常现象及对策 (9)表12-1 主要异常现象及对策 (9)13作业后的验收与交接 (10)14 附录 (11)1、适用范围适用于水城供电局所管辖的35KV输电线路停电更换整串绝缘子作业2、引用标准DL409—91《电业安全工作规程》（电力线路部分）DL/741—2001《架空送电线路运行规程》Q/CSG10005—2004《电气工作票技术规范》（线路部分）GBJ233—1990《110KV—500KV架空电力线路施工及验收规范》贵州电网公司《35-110kV输电线路停电更换整串绝缘子作业指导书》3、支持性文件《南方电网公司作业指导书编写导则》4术语和定义4.1 绝缘子用于支吊导线使导线和大地保持绝缘；同时承受导线的垂直荷载和水平荷载。

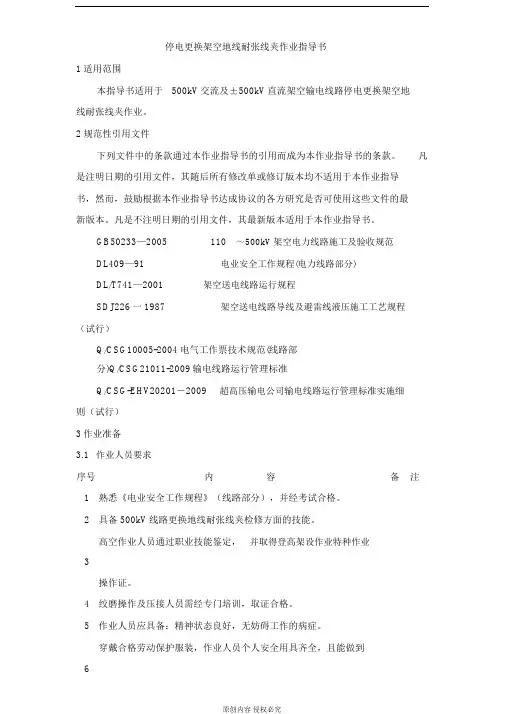

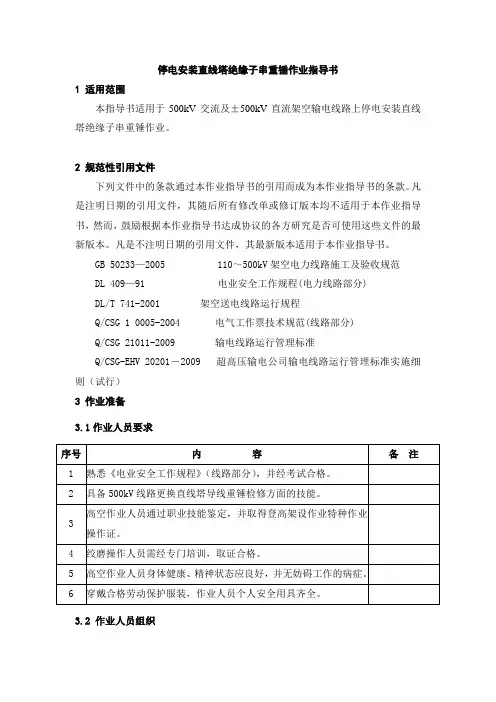

停电更换架空地线耐张线夹作业指导书1适用范围本指导书适用于500kV交流及±500kV直流架空输电线路停电更换架空地线耐张线夹作业。

2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本作业指导书。

GB50233—2005110～500kV架空电力线路施工及验收规范DL409—91电业安全工作规程(电力线路部分)DL/T741—2001架空送电线路运行规程SDJ226一1987架空送电线路导线及避雷线液压施工工艺规程（试行）Q/CSG10005-2004电气工作票技术规范(线路部分)Q/CSG21011-2009输电线路运行管理标准Q/CSG-EHV20201－2009超高压输电公司输电线路运行管理标准实施细则（试行）3作业准备3.1作业人员要求序号内容备注1熟悉《电业安全工作规程》（线路部分），并经考试合格。

2具备500kV线路更换地线耐张线夹检修方面的技能。

高空作业人员通过职业技能鉴定，并取得登高架设作业特种作业3操作证。

4绞磨操作及压接人员需经专门培训，取证合格。

5作业人员应具备：精神状态良好，无妨碍工作的病症。

穿戴合格劳动保护服装，作业人员个人安全用具齐全，且能做到6正确、安全使用。

3.2作业人员组织序号人员分工人数备注1 工作负责人 12 工作监护人 1 直线塔工作监护3 塔上作业人员4 直线塔地上电工2人，耐张塔塔上电工2人4 绞磨操作员 1相邻直线塔地面电工各2人，耐张塔地面电工35 地面作业人员7人3.3工具材料序号名称型号单位数量备注1 地线接地线组 22 绝缘手套付 23 无极绳Φ12 条 24 无极绳Φ16 条 25 传递滑车0.5T 个 26 方向滑车3T 个 37 传递绳Φ12 条 2 视塔高选配9 总牵引Φ16 条 1 视塔高选配10 卸扣3T 个 511 钢丝绳Φ16×100m 条 112 手板葫芦3T 个 2 耐张塔助收13 钢丝无极绳Φ14×1.5m 条 514 法兰螺丝个 615 角铁桩根 316 磅锤8磅把 117 卡线器3T 个 3 与架空地线型号相符18 绞磨机3T 台 119 液压机台 1序号名称型号单位数量备注20 压模套 121 发电机台 122 吊带3T×3m 根 223 架空地线30m 根 1 与架空地线型号相符24 地线直线压接管个 1 与架空地线型号相符25 地线耐张压接管个 1 与架空地线型号相符26 个人工具自备注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定。

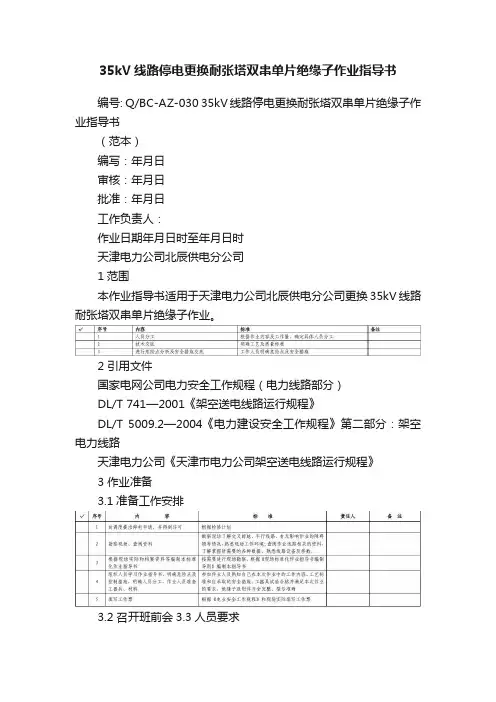

35kV线路停电更换耐张塔双串单片绝缘子作业指导书
编号: Q/BC-AZ-030 35kV线路停电更换耐张塔双串单片绝缘子作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
天津电力公司北辰供电分公司
1范围
本作业指导书适用于天津电力公司北辰供电分公司更换35kV线路耐张塔双串单片绝缘子作业。

2 引用文件
国家电网公司电力安全工作规程（电力线路部分）
DL/T 741—2001《架空送电线路运行规程》
DL/T 5009.2—2004《电力建设安全工作规程》第二部分：架空电力线路
天津电力公司《天津市电力公司架空送电线路运行规程》
3 作业准备
3.1准备工作安排
3.2 召开班前会3.3人员要求
3.4工器具
3.4材料
3.5危险点分析
3.6安全措施
3.7作业分工
4作业程序4.1作业开工
4.2作业内容及标准
4.3竣工
5消缺记录
6 验收总结
7 指导书执行情况评估。

输变电工程更换耐张绝缘子作业指导书【标题】：输变电工程更换耐张绝缘子作业指导书【摘要】：本文旨在提供一份详细的作业指导书，以指导输变电工程中更换耐张绝缘子的作业流程。

本指导书包括作业前的准备工作、作业过程中的注意事项和安全措施，以及作业后的清理和检查工作。

通过本指导书，施工人员可以准确、安全地进行耐张绝缘子的更换作业。

【正文】：一、作业前的准备工作1.确定作业范围和数量：根据现场实际情况，确定需要更换的耐张绝缘子的数量和位置。

2.编制作业计划：根据作业范围和数量，编制详细的作业计划，包括作业时间、人员配备、所需材料和工具等。

3.准备所需材料和工具：根据作业计划，准备好所需的耐张绝缘子、绝缘子串、导线、螺栓、螺母等材料，以及绝缘子更换所需的工具。

4.检查设备和工具：对所使用的设备和工具进行检查，确保其正常工作和完好无损。

5.制定安全措施：根据作业现场的特点和安全要求，制定相应的安全措施，包括施工人员的安全防护措施、作业区域的警示标识和隔离措施等。

6.组织培训和交流：组织相关人员进行作业流程和安全注意事项的培训，确保每位施工人员都理解并掌握相关知识。

二、作业过程中的注意事项和安全措施1.确保作业安全：在作业现场设置警示标识和隔离措施，确保作业区域的安全，防止他人误入作业区域。

2.穿戴合适的防护装备：施工人员必须穿戴符合安全要求的防护装备，包括安全帽、防护眼镜、耐酸碱手套、防滑鞋等。

3.遵守作业规程：严格按照作业规程进行作业，不得擅自改变作业流程或操作方法。

4.正确使用工具和设备：使用工具和设备时，必须按照说明书和操作规程正确操作，禁止超负荷使用或乱用工具。

5.注意绝缘子的安装和固定：在更换绝缘子时，要注意正确安装绝缘子串，并使用合适的螺栓和螺母进行固定，确保绝缘子的稳固和可靠。

6.保持作业现场整洁：作业过程中，要及时清理作业现场产生的垃圾和杂物，保持作业现场整洁。

7.及时处理异常情况：如发现设备异常、工具损坏或其他安全隐患，应立即停止作业，并及时上报相关负责人进行处理。

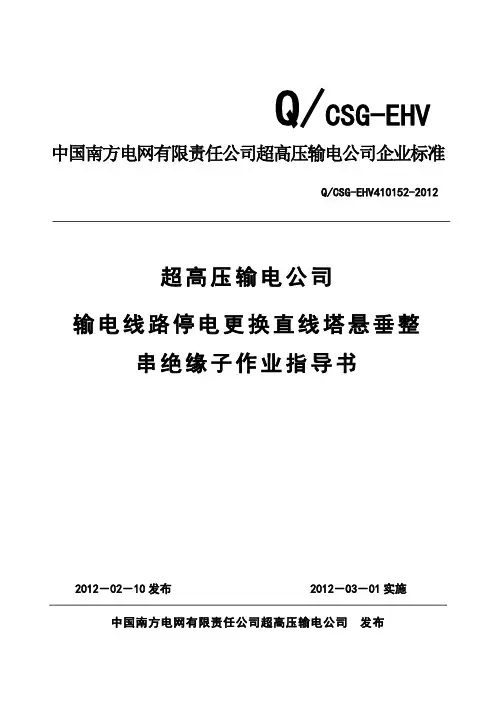

Q/CSG-EHV 中国南方电网有限责任公司超高压输电公司企业标准Q/CSG-EHV410152-2012超高压输电公司输电线路停电更换直线塔悬垂整串绝缘子作业指导书2012－02－10发布2012－03－01实施中国南方电网有限责任公司超高压输电公司发布停电更换500kV架空输电线路直线塔悬垂串整串绝缘子是及时消除线路绝缘子缺陷、防范电力设备事故、保证电力系统安全运行的有效手段，是架空输电线路检修的重要工作。

为了规范停电更换绝缘子串检修现场作业，超高压输电公司组织编制停电更换500kV架空输电线路直线塔悬垂串整串绝缘子标准化作业指导书，指导基层班组开展停电更换绝缘子串工作。

作业指导书的编写在参照国家标准、行业标准、南方电网标准及相关的技术规范、规定的基础上，充分考虑了超高压输电公司的实际情况。

本作业指导书对停电更换500kV架空输电线路直线塔悬垂串整串绝缘子工作的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导500kV架空输电线路直线塔停电更换悬垂串整串绝缘子工作。

本作业指导书由超高压输电公司生产技术部提出、归口并解释。

1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及预控措施 (1)6 作业准备 (3)7 作业周期 (4)8 工期定额 (5)9 设备主要参数 (5)10 作业流程 (5)11 作业项目、工艺要求和质量标准 (7)12 作业中可能出现的主要异常现象及对策 (9)13 作业后的验收与交接 (9)附录A：绝缘子更换记录表 (10)1 范围本指导书适用于500kV交流及±500kV直流架空输电线路上停电更换悬垂串整串绝缘子作业。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
