停电更换耐张绝缘子作业指导书
1.范围
本指导书适用于10kV配电线路停电更换耐张绝缘子作业。
2.规范性引用文件
下列文件中的条款通过本指导书的引用而构成本指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书，但鼓励根据本指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本指导书。
DL409-91电业安全工作规程（电力线路部分）
GB50173-92电气装置安装工程 35kV及以下架空电力线路施工及验收规范
3.安全及预控措施
4.作业准备
5.作业周期
必要时进行。
6.作业内容及方法
6.1 作业开工
6.2 作业步骤及工艺要求
6.3 异常现场及对策
6.4 竣工验收
7.作业记录
8.附件
8.1 工作人员分工明细表
8.2 主要工器具、机械清单
8.3 施工材料清单
注：附件8.1、8.2和8.3使用时，应根据实际情况填写。

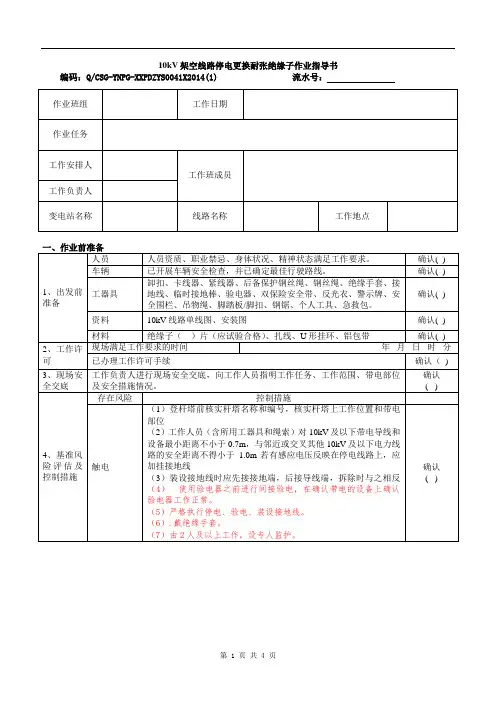

10kV架空线路停电更换耐张绝缘子作业指导书编码：Q/CSG-YNPG-XXPDZYS0041X2014(1) 流水号：
1．“作业记录”：如正常则填写“√”、异常则填写“O”、无需执行则填写“×”；对“风险评估”和“控制措施”栏目中对存在风险填写“√”，不存在风险则填写“×”；
2．工作回顾：由工作负责人填写，从本次作业是否有新的安全风险、全部风险的控制措施是否足够和有效、施工方法和工艺是否满足设备质量控制要求、改进措施与建议、是否有遗留问题等方面进行回顾。
3．工作完毕后，工作安排人负责对本次工作进行总体评价，并对工作负责人填写的内容进行分析，对相关问题提出处理意见。
停电更换耐张绝缘子作业指导书前言为贯彻电力生产“安全第一、预防为主”的方针，正确执行安全生产的有关规定，确保输电线路在检修的情况下的设备及人身安全，确保设备的完好率和可用率，做到安全可靠，保质保量。
根据安全生产有关规定，结合本局检修工作的实际情况，特制定本作业指导书。
本作业指导书对停电更换耐张绝缘子的操作步骤、技术要点、安全注意事项、危险点分析及控制措施等方面进行了详细的规范，用于指导本局输电线路检修人员更换耐张绝缘子工作。
目次1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及控制措施 (2)6 作业准备 (5)7 作业周期 (7)8 工期定额 (8)9 设备主要参数 (8)10 作业流程 (8)11 作业项目、工艺要求和质量标准 (9)12 作业过程中可能出现的异常现象及对策 (12)13 作业后的验收与交接 (12)附录A更换耐张绝缘子记录表 (13)1 范围本作业指导书适用于本局管辖35kV~500kV交流架空输电线路上停电更换耐张绝缘子工作。
2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GBJ50233—2005 110~500kV架空送电线路施工及验收规范DL 409—91 电业安全工作规程（电力线路部分）DL/T 741—2001 架空送电线路运行规程Q/CSG 1 0005—2004 电气工作票技术规范（线路部分）3 支持文件绝缘子的合格证、出厂试验报告、安装说明等文件资料。
4 术语和定义4.1 绝缘子insulator用于支持或悬挂导线，并使导线与接地杆塔绝缘。
绝缘子必须有足够的电气绝缘强度和机械强度。
编号：Q/xxx 110kV xx线停电更换耐张塔双串绝缘子串作业指导书工作负责人： ____________作业日期年月日时至年月日时xx供电公司xxx1范围本指导书适用于黄石供电公司输电线路部110KV XX线停电更换耐张单串绝缘子的检修作业。
2引用文件GBJ 233-1990 110 〜500kV架空电力线路施工及验收规范DL/T 5092-1999 110-500KV 架空送电线路设计技术规程GB/T 19001-2000 质量管理体系要求DL 409-1991 电业安全工作规程（电力线路部分）DL/T 741-2001 架空送电线路运行规程国家电网生[2004]503号关于印发《国家电网公司现场标准化作业指导书编制导则（试行）》的通知现场标准化作业指导书编制导则3修前准备3.1施工组织3.2准备工作安排3.2人员要求V序号内1本周期体检合格，作业前精神状态良好2《安规》考试合格3具备更换绝缘子的操作技能及具备登高作业证书3.3工器具V序号名称1传递绳2导线保护绳容责任人备注型号/规格单位数量备注0 12 X 40m条1按作业小组配备0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排。

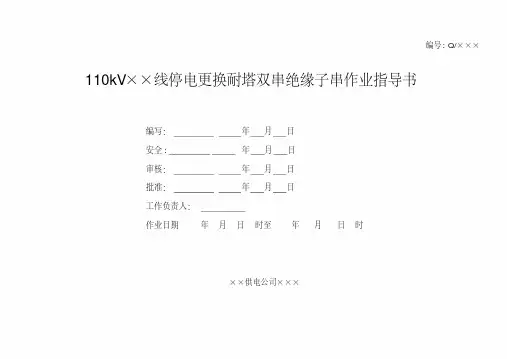

编号:Q/×××110kV××线停电更换耐塔双串绝缘子串作业指导书编写：年月日安全: _________ _____年___月___日审核：年月日批准：年月日工作负责人：作业日期年月日时至年月日时××供电公司×××1围本指导书适用于供电公司输电线路部110KV××线停电更换耐单串绝缘子的检修作业。
2 引用文件GBJ 233-1990 110～500kV架空电力线路施工及验收规DL/T 5092-1999 110-500KV架空送电线路设计技术规程GB/T 19001-2000 质量管理体系要求DL 409-1991 电业安全工作规程(电力线路部分)DL/T 741-2001 架空送电线路运行规程国家电网生[2004]503号关于印发《国家电网公司现场标准化作业指导书编制导则（试行）》的通知现场标准化作业指导书编制导则3 修前准备3.1 施工组织√序号容责任人备注1 施工总负责人：全面负责本次停电施工2 技术负责人：负责本次停电技术措施及施工中的一切技术难题3 安全负责人：负责本次停电施工的安全及监护4 材料负责人：负责本次停电施工所有材料的领取、发放、保管及退换5 关系协调：负责本次施工中的关系协调3.2准备工作安排√序号容标准责任人备注1 现场勘查,查阅图纸资料明确作业任务、技术标准2 工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定3 标准化作业指导书学习明确危险点、工作步骤、人员及任务分工4 填写工作票按生产计划3.2人员要求√序号容责任人备注1 本周期体检合格,作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3工器具√序号名称型号/规格单位数量备注1 传递绳φ12×40m 条 1 按作业小组配备2 导线保护绳φ17.5×2m 条 1 按作业小组配备3 兆欧表5000V 台１按作业小组配备4 传递滑车1t 个 2 按作业小组配备（带绳套2个）5 安全带套 2 按作业小组配备6 丝杠或手板葫芦 1.5t 个 1 按作业小组配备7 U型环7t 个 2 按作业小组配备按作业小组配备（大于25mm2的多股8 接地线组 2软铜线）9 验电器套 2 按作业小组配备（110kV专用）10 人身后备保护速差保护2米个 1 按作业小组配备11 脚手架3米根 2 操作人员备用√序号名称型号/规格单位数量备注12 卡具SDK36-20 副 13.4材料√序号名称型号/规格单位数量备注1 防污绝缘子XWP-×片×按设计领取及更换2 绝缘子XP-×片×按设计领取及更换3 开口销、弹簧销个若干备用3.5危险点分析√序号容1 人员：不严格执行保证安全的组织措施及技术措施，可能发生人员触电2 高空坠落：攀登铁塔时由脚钉松动或没有抓稳踏牢，作业时安全带没有系在牢固的构件上或扣环没有扣牢，可能发生人员从高空坠落3 物体打击：塔上作业人员扔工具、材料，地面人员不戴安全帽，作业点下方有人，可能发生人员遭受物体的打击4 物体打击：工器具失灵，可能导致绝缘子串脱落，瓷瓶串收紧前应检查工器具连结情况是否牢固可靠，并打好导线后备保护绳。
220KV××线路带电更换双联耐张整串绝缘子标准化作业指导书
编写：------------ -----年-----月-----日
审核：------------ -----年-----月-----日
批准：------------ -----年-----月-----日
作业负责人：-----------------
作业日期：年月日时至年月日时
×××公司（局）×××
1、适用范围
本作业指导书采用大刀卡具直接作业法，更换双联耐张整串绝缘子，适用于220kV线路耐张杆（塔）耐张绝缘子上的作业。
2、引用文件
GB/T 18037.1—2000带电作业工具基本技术要求与设计导则
GB 13035—2003带电作业用绝缘绳索
GB 13034—2003带电作业用绝缘子滑车
GB/T 14286—2002带电作业工具设备术语
GB/T 2900.55—2002电工术语带电作业
DL 799—2001带电作业用绝缘绳索类工具
国家电力公司1997.7《带电作业管理制度》
国家电力公司1997.10《带电作业操作导则》
国家电网公司2005.3 《国家电网公司电力安全工作规程（电力线路部分）》（试行）
3、修前准备
3.1准备工作安排
3.2人员要求
3.3工器具
3.4材料
3.5危险点分析
3.6安全措施
3.7作业分工
4、作业程序
4.1开工
4.2作业步骤及标准
4.3竣工
4.4消缺记录
4.5验收总结
4.6指导书执行情况评估
5附录
现场情况说明作业示意图。
输变电工程更换耐张绝缘子作业指导书【标题】：输变电工程更换耐张绝缘子作业指导书【摘要】：本文旨在提供一份详细的作业指导书，以指导输变电工程中更换耐张绝缘子的作业流程。
本指导书包括作业前的准备工作、作业过程中的注意事项和安全措施，以及作业后的清理和检查工作。
通过本指导书，施工人员可以准确、安全地进行耐张绝缘子的更换作业。
【正文】：一、作业前的准备工作1.确定作业范围和数量：根据现场实际情况，确定需要更换的耐张绝缘子的数量和位置。
2.编制作业计划：根据作业范围和数量，编制详细的作业计划，包括作业时间、人员配备、所需材料和工具等。
3.准备所需材料和工具：根据作业计划，准备好所需的耐张绝缘子、绝缘子串、导线、螺栓、螺母等材料，以及绝缘子更换所需的工具。
4.检查设备和工具：对所使用的设备和工具进行检查，确保其正常工作和完好无损。
5.制定安全措施：根据作业现场的特点和安全要求，制定相应的安全措施，包括施工人员的安全防护措施、作业区域的警示标识和隔离措施等。
6.组织培训和交流：组织相关人员进行作业流程和安全注意事项的培训，确保每位施工人员都理解并掌握相关知识。
二、作业过程中的注意事项和安全措施1.确保作业安全：在作业现场设置警示标识和隔离措施，确保作业区域的安全，防止他人误入作业区域。
2.穿戴合适的防护装备：施工人员必须穿戴符合安全要求的防护装备，包括安全帽、防护眼镜、耐酸碱手套、防滑鞋等。
3.遵守作业规程：严格按照作业规程进行作业，不得擅自改变作业流程或操作方法。
4.正确使用工具和设备：使用工具和设备时，必须按照说明书和操作规程正确操作，禁止超负荷使用或乱用工具。
5.注意绝缘子的安装和固定：在更换绝缘子时，要注意正确安装绝缘子串，并使用合适的螺栓和螺母进行固定，确保绝缘子的稳固和可靠。
6.保持作业现场整洁：作业过程中，要及时清理作业现场产生的垃圾和杂物，保持作业现场整洁。
7.及时处理异常情况：如发现设备异常、工具损坏或其他安全隐患，应立即停止作业，并及时上报相关负责人进行处理。
编号：220kV线路停电更换耐张绝缘子作业指导书编写：年月日审核：年月日批准：年月日作业负责人 :作业日期年月日时至年月日时1适用范围适用于 #####220kV输电线路 #耐张绝缘子更换。
2引用文件GBJ 233 —1990110~500kV 架空电力线路施工及验收规范DL 409—1991电业安全工作规程DL/T 741—2001架空送电线路运行规程Q/ZDY-1004.03-2002送电线路现场检修规程DL/T 5092 —1999110~500kV 架空送电线路设计规程另依据 220kV设计施工图。
3修前准备3.1 准备工作安排√序号内容标准责任人备注开工前确定作业项目、确定施工方案、勘察地形、熟悉《架空送电线路运行规程》 ,《送电1图纸线路现场检修规程》2开工前，明确作业内容、填写线路第一种工作票《架空送电线路运行规程》 ,《送电线路现场检修规程》《架空送电线路运行规程》《,送电3工器具准备线路现场检修规程》3.2 人员要求√序号内容责任人备注1作业前身体健康、精神状态良好具备必要的电气知识，本年度《安规》考试合格，有一定现场检修经验、熟悉《架空送电线2路运行规程》《送电线路现场检修规程》3掌握线路更换耐张绝缘子检修的方法和工艺规范要求。
4民工、临时工、实习人员参加施工必须经过安全教育，交代安全措施3.3 工器具√序号名称型号/规格单位数量备注1安全带双控条每人1条2安全帽个每人1个3验电器220kV 专用套每组2套4绝缘手套付每组2付5临时接地线220kV 专用组每组2组6短钢丝绳圈φ13条每组2条7短钢丝绳圈φ11条每塔1条8保护短钢丝绳φ13条每组1条9保安接地线条每组1组10双钩或手扳葫芦5T把每组2把11吊绳φ14*60m-100m条每组1条12吊绳φ12*30m条每组1条13合金滑轮 1.5T只每组2只14兆欧表台每组1台15对讲机对每组1对16笔记本、笔套每组1套17卷尺5m粒每组1个吊绳、脚踏绳18个人工具套每人1套等19个人保安工具套每人1套3.4 材料√序号名称型号 /规格单位数量备注普通瓷瓶： XP-100合成绝缘子1绝缘子防污型瓷瓶： XWP-100串1配均压环合成绝缘子或按设计要求2破布公斤13铝包带1x10公斤0.34弹簧插销M 母销、 R 母开口销备用5U 型挂环U-7备用3.5 危险点分析√序号内容1.攀登杆塔时由于脚钉松动或没有抓稳踏牢，会发生高空坠落2.安全带没有系在牢固构件上或没有系好安全带易发生高空坠落3.误登有电线路或线路有感应电压易发生触电4.杆上作业要防止掉工器具，工具器要用绳索传递，绳索要绑牢，杆下人员应离开重物下方。
编号:Q/×××110kV××线停电更换耐塔双串绝缘子串作业指导书编写：年月日安全: _________ _____年___月___日审核：年月日批准：年月日工作负责人：作业日期年月日时至年月日时××供电公司×××1围本指导书适用于供电公司输电线路部110KV××线停电更换耐单串绝缘子的检修作业。
2 引用文件GBJ 233-1990 110～500kV架空电力线路施工及验收规DL/T 5092-1999 110-500KV架空送电线路设计技术规程GB/T 19001-2000 质量管理体系要求DL 409-1991 电业安全工作规程(电力线路部分)DL/T 741-2001 架空送电线路运行规程国家电网生[2004]503号关于印发《国家电网公司现场标准化作业指导书编制导则（试行）》的通知现场标准化作业指导书编制导则3 修前准备3.1 施工组织3.2准备工作安排3.2人员要求3.3工器具3.4材料3.5危险点分析3.6安全措施3.7作业分工4作业程序4.1开工4.2作业容及标准4.3竣工5记录5.1变更记录5.2消缺记录6 验收总结7 指导书执行情况评估8 附录8.1 对绝缘子的要求1 各种绝缘瓷件必需有厂家合格证明书，其电气与机械的各项性能应符合国家规定。
在使用前和检修中须进行下列检查，如有缺陷应进行处理。
1．各部尺寸符合要求装配合式；２．铁件与瓷件应结合紧密良好；３．新架设线路的各种绝缘瓷件表面应光滑，无裂纹，缺釉，气泡或烧坏的硬伤；4．运行中的绝缘瓷件允许硬伤程度如下：各种绝缘子的硬伤单处面积或多处面积不应超过５０mm 25.悬式瓷并的弹簧销子，簧力应合适，锌镀得良好,厚度应符合规定。
2 拆下轮换的绝缘瓷件，必须经过电气试验。
并取得合格后方可使用。
8.2编写说明工作任务：×× kV××线更换耐绝缘子串。
Q/XD 新疆电力公司企业标准
Q/XD-X-XXX-201X
绝缘手套法带电更换耐张绝缘子串
标准化作业指导书
201X-XX-XX发布 201X-XX-XX实施
新疆电力公司发布
1范围
1.1本作业指导书适用于新疆电力公司所辖10kV配电线路。
1.2本作业指导书适用于绝缘斗臂车作业法。
2引用文件
下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
2.1GB/T 18857－2008 配电线路带电作业技术导则
2.2Q/GDW 520－2010 国家电网公司10 kV 架空配电线路带电作业管理规范2.3国家电网生[2009]190 号《关于印发国家电网公司深入开展现场标准化作业工作指导意见的通知》
2.4国家电网公司安质[2014]265号《国家电网公司电力安全工作规程（配电部分）》
2.5国家电网公司运检三〔2016〕94号《10kV配网不停电作业规范（试行）》3准备工作安排
4 人员分工
5 人员要求
6 备品备件
7 工器具
8材料
9 风险分析及防范措施
10 开工
11．检修电源使用
12 作业内容
13 竣工
14 验收记录
15．安全措施
16．根据现场情况需补充的安全措施。
电力公司带电更换耐张绝缘子作业指导书4.1 适用范围本作业指导书适用于配电线路线路带电更换耐张绝缘子。
本作业指导书包含了带电作业工序、工艺质量记录卡。
4.2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
4.2.1《电业安全工作规程》﹝电力线路部分﹞（DL409-1991）4.2.2《带电作业技术管理制度》（国家电网公司1997）4.2.3《带电作业操作导则》（国家电网公司1997）4.2.4《配电线路带电作业技术导则》GB/T 18857-20034.2.5《架空配电线路及设备运行规程》SD 292-884.3 天气及作业现场要求4.3.1带电作业工作应在良好天气下进行。
如遇雷、雨、雪、雾天气不得进行带电作业。
风力大于5级时，一般不宜进行带电作业。
4.3.2作业现场要求线路顺公路架设，公路宽5米以上绝缘斗臂车能够到达；如有低压线同杆架设，其低压线对10kV下层导线的距离不得小于1.5米，杆高19米以内。
4.5 作业人员职责分工4.5.1工作负责(监护)人，定员1人，职责：负责本次工作任务的人员分工、工作前的现场查勘、作业方案的制定、工作票的填写、办理工作许可手续、召开工作班前会、负责作业过程中的安全监督、工作中突发情况的处理、工作质量的监督、工作后的总结；4.5.2斗内作业人员，定员1人，职责：负责本次作业过程中的主要作业、根据作业的位置布置、拆除绝缘保护、带电更换耐张绝缘子，根据作业需要指定工作斗位置。
4.5.3工作斗操作人员（兼辅助作业），定员1人，职责：配合主要作业人员调整工作斗位置、辅助设施绝缘保护、协助主要作业人员进行作业、在主要作业人员作业的过程中对其实施监护。
4.5.4地面配合工作人员，定员1人，职责：协助工作负责人在地面对斗内人员进行监护、做好工作前的工器具的准备工作、配合斗内作业人员作业。
4.8带电作业工序、工艺质量记录卡。
35kV线路停电更换耐张塔双串单片绝缘子作业指导书
编号: Q/BC-AZ-030 35kV线路停电更换耐张塔双串单片绝缘子作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
天津电力公司北辰供电分公司
1范围
本作业指导书适用于天津电力公司北辰供电分公司更换35kV线路耐张塔双串单片绝缘子作业。
2 引用文件
国家电网公司电力安全工作规程（电力线路部分）
DL/T 741—2001《架空送电线路运行规程》
DL/T 5009.2—2004《电力建设安全工作规程》第二部分：架空电力线路
天津电力公司《天津市电力公司架空送电线路运行规程》
3 作业准备
3.1准备工作安排
3.2 召开班前会3.3人员要求
3.4工器具
3.4材料
3.5危险点分析
3.6安全措施
3.7作业分工
4作业程序4.1作业开工
4.2作业内容及标准
4.3竣工
5消缺记录
6 验收总结
7 指导书执行情况评估。
停电更换耐张绝缘子作业指导书
1.范围
本指导书适用于10kV配电线路停电更换耐张绝缘子作业。
2.规范性引用文件
下列文件中的条款通过本指导书的引用而构成本指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书，但鼓励根据本指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本指导书。
DL409-91电业安全工作规程（电力线路部分）
GB50173-92电气装置安装工程 35kV及以下架空电力线路施工及验收规范
3.安全及预控措施
4.作业准备
5.作业周期
必要时进行。
6.作业内容及方法
6.1 作业开工
6.2 作业步骤及工艺要求
6.3 异常现场及对策
6.4 竣工验收
7.作业记录
8.附件
8.1 工作人员分工明细表
8.2 主要工器具、机械清单
8.3 施工材料清单
注：附件8.1、8.2和8.3使用时，应根据实际情况填写。
