迅达电梯微机控制板指示灯说明

迅达扶梯变频器操作面板说明迅达扶梯变频器操作面板是用于控制和调节扶梯运行的重要设备。

本文将详细介绍迅达扶梯变频器操作面板的功能和使用方法。

一、操作面板概述迅达扶梯变频器操作面板位于扶梯上方的控制箱内，是扶梯系统的核心部件之一。

操作面板上配有触摸屏和按钮，用于调节扶梯的速度、方向以及故障排除等功能。

二、操作面板功能1. 运行模式选择：操作面板上设有运行模式选择按钮，可以选择自动运行模式或者手动运行模式。

自动运行模式下，扶梯会根据设置的参数自动运行；手动运行模式下，可以通过按钮控制扶梯的启停和运行方向。

2. 速度调节：操作面板上配有速度调节按钮，可以通过调节按钮上下调整扶梯的运行速度。

根据不同的需求，可以选择适当的速度，提高运行效率或者保证乘客的安全。

3. 方向控制：操作面板上的方向控制按钮用于控制扶梯的运行方向。

通过按下相应的按钮，可以使扶梯向上或者向下运行。

4. 紧急停止：在紧急情况下，可以通过操作面板上的紧急停止按钮迅速停止扶梯的运行，保证乘客的安全。

5. 故障诊断：操作面板上配备有故障诊断功能，当扶梯出现故障时，可以通过操作面板上的显示屏显示故障代码，方便维修人员进行故障排除。

三、操作方法1. 运行模式选择：按下操作面板上的运行模式选择按钮，可以切换自动运行模式和手动运行模式。

2. 速度调节：通过操作面板上的速度调节按钮，可以逐步调整扶梯的运行速度。

按下按钮上的“加速”按钮，扶梯的运行速度会逐渐增加；按下按钮上的“减速”按钮，扶梯的运行速度会逐渐降低。

3. 方向控制：按下操作面板上的方向控制按钮，可以控制扶梯的运行方向。

按下“向上”按钮，扶梯会向上运行；按下“向下”按钮，扶梯会向下运行。

4. 紧急停止：在紧急情况下，按下操作面板上的紧急停止按钮，可以迅速停止扶梯的运行。

需要注意的是，在紧急停止后，需要进行故障排除和复位操作，确保扶梯的正常运行。

5. 故障诊断：当扶梯出现故障时，操作面板上的显示屏会显示相应的故障代码。

迅达电梯北方电梯有限公司目录。

（2）迅达300P电梯自学习方法。

（3）迅达V-30门机说明。

（4）迅达MB-DS用安川676GL5故障码。

（10）迅达MB-DS PE380板指示灯说明。

（11）迅达MB-DS元件代号说明。

（12）迅达电梯SMLCD状态详解。

（14）迅达电梯300P电器元件代号说明。

（15）迅达自学习方法。

（21）迅达300P电梯自学习方法迅达电梯自学习按ESC进入SMLCD-------Login登录------- OK------- PASSWORD（ABCD）UP 一下是A两下是B叁下是C肆下是D----- OK--------ESC返回COMMANDS菜单----- SPECIAL TRIPS----- OK----- JLF----打检修使梯子处于20—19之间后恢复正常------ OKCar Call内招不登录按ESC进入SMLCD--------COMMANDS菜单----------Car Call------ OK-------用UP或DN层数OKError Log出错按ESC进入SMLCD--------Error Log------- OK-------用UP或DN翻页------ OK显示故障时间ESC返回同时按ESC 、UP返回正常迅达V-30门机说明变频器技术说明：低档机，输入，主电压230V+15%/--20% 47—63Hz 115V+15%/--20% 47—63Hz输出，额定电源，380W(6极电机)电源频率，大于>90%脉冲频率，≥16KHz输出电压3。

0---230V额定电流，2A旋转磁场频率，0---400Hz保护类型，ZP20高档机，输入，主电压230V+15%/--20% 47—63Hz 115V+15%/--20% 47—63Hz输出，额定电源，600W(6极电机)电源频率，大于>90%脉冲频率，≥16KHz输出电压3。

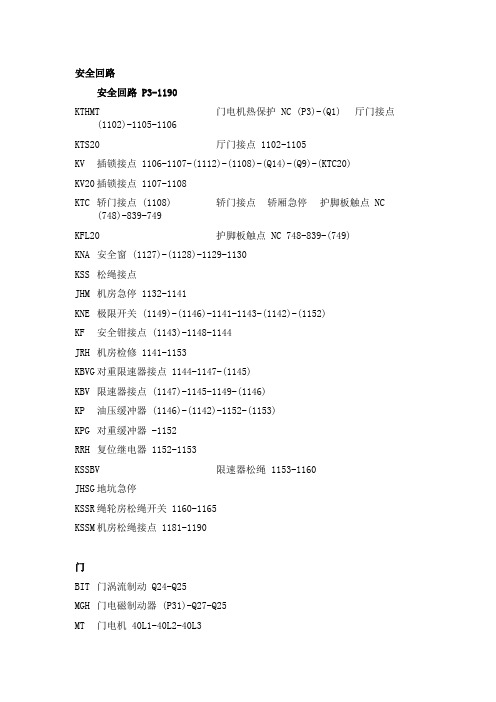

安全回路安全回路 P3-1190KTHMT 门电机热保护 NC (P3)-(Q1) 厅门接点(1102)-1105-1106KTS20 厅门接点 1102-1105KV 插锁接点 1106-1107-(1112)-(1108)-(Q14)-(Q9)-(KTC20)KV20 插锁接点 1107-1108KTC 轿门接点 (1108) 轿门接点轿厢急停护脚板触点 NC (748)-839-749KFL20 护脚板触点 NC 748-839-(749)KNA 安全窗 (1127)-(1128)-1129-1130KSS 松绳接点JHM 机房急停 1132-1141KNE 极限开关 (1149)-(1146)-1141-1143-(1142)-(1152)KF 安全钳接点 (1143)-1148-1144JRH 机房检修 1141-1153KBVG 对重限速器接点 1144-1147-(1145)KBV 限速器接点 (1147)-1145-1149-(1146)KP 油压缓冲器 (1146)-(1142)-1152-(1153)KPG 对重缓冲器 -1152RRH 复位继电器 1152-1153KSSBV 限速器松绳 1153-1160JHSG 地坑急停KSSR 绳轮房松绳开关 1160-1165KSSM 机房松绳接点 1181-1190门BIT 门涡流制动 Q24-Q25MGH 门电磁制动器 (P31)-Q27-Q25MT 门电机 40L1-40L2-40L3MT20 门电机 80L1-80L2-80L3RFT 强迫关门 NO 开门减速 NOKBT-S 关门减速开门终端关门终端开门减速KBT20-S 关门减速开门终端关门终端开门断电开门机检修门机热接点消防关门 NOKMT-A 开门断电关门力限制器 NC 安全触板(P01)- 安全触板 (P01) 开门按钮门光电继电器(P01)(6336)JT-O 门测试开关 766-6336DT-S 关门按钮 P01-767RPHT20 门光电 (P01)RPHTS 门光电继电器 (1160)-1165-6739-(1181) RPHTS 门光电继电器（(P01)-749-6161-(6326) RPHTS20 门光电继电器 6161-6326TUET 门区光电偶合器 P0-6304井道信息KBR-D 向下抱闸 NC P01-703KBR-U 向上抱闸 NC P01-704KSE 井道底部端站 NC P01-707KSERE-U 检修向上 NC 797-746KUET 门跨接接点 NO P3-1259KUET1 门跨接接点 NO P3-1260KTZ 入口侧接点 P01-789KTZ20 入口侧接点 P01-790KCS-0/5 格雷码 P01-651/655其它KL-M 轻载 NO P01-709KL-V 满载 NC P01-710KL-X 超载进主板/蜂鸣器 NCKL-X 超载超载灯 NO (P01)-758-752JRV 保留运行 NO P01-709KB 抱闸 NO P01-727LRC-D 轿内向下灯 P01-821 LRC-U 轿内向上灯 P01-822 MGB 抱闸线圈 (P31)-2580-M31MVE 主机风机 30L1/30L3MVEC 轿厢风机 94L-N1RKPH 向序继电器 30L1/30L2/30L3 P3-1101-(1102) RKTHMH 曳引机热保护 P3-1102 SUM 蜂鸣器 P01-751。

迅达电梯微机控制板指示灯说明迅达电梯ｍｉｃｏｎｉｃｔｘ微机控制板指示灯说明１．ＲＳ１６８．Ｍ（控制系统电路板）ＬＥＤ指示ＬＥＤ１黄色熄灭表示群控总线通信正常ＬＥＤ２黄色快闪表示单梯总线通信正常ＬＥＤ３红色熄灭表示软件错误ＬＥＤ４绿色慢闪表示软件监视器ＷａｔｃｈｄｏｇＬＥＤ５绿色亮表示５ｖＤＣ电路板电压正常ＬＥＤ６绿色亮表示２４ｖＤＣ电源电压正常２．ＲＣ１．Ｑ（轿顶通信电路板）ＬＥＤ指示ＬＥＤ１黄色快闪表示电梯总线通信正常ＬＥＤ２红色灭表示软件错误ＬＥＤ３绿色配置中时快闪，正常时慢闪为软件监视器ＬＥＤ４绿色亮表示５ｖＤＣ电压正常ＬＥＤ５绿色亮表示２４ｖＤＣ电压正常ＬＥＤ６绿色灭（当ＶＥＣ操作中）继电器ＲＶＥＣ；灭（当ＬＣ操作中）继电器ＲＬＣ３．ＰＩＯＣ１２４．Ｑ（内呼按钮．开关门按钮．井道信息信号处理板）ＬＥＤ指示ＬＥＤ１黄色快闪表示电梯输入输出总线信正常ＬＥＤ２绿色亮表示５ｖＤＣ电路板电压正常ＬＥＤ３绿色亮表示２４ｖＤＣ电路板电压正常４．ＰＩＯＬＧ１２４．Ｍ（外呼按组及点灯．楼层显示和到站钟信号处理板）ＬＥＤ指示ＬＥＤ１黄色低过４０ｓ的闪动表示电梯输入输出总线通信正常ＬＥＤ２绿色亮表示５ｖＤＣ电路板电压正常ＬＥＤ３绿色亮表示２４ｖＤＣ电路板电压正常５．ＰＩＯＧ１２４．Ｍ（多梯群控电路板）ＬＥＤ指示ＬＥＤ１黄色快闪表示电梯群控总线通信正常ＬＥＤ２红色灭表示软件错误ＬＥＤ３绿色配置中时快闪，３０ｓ后慢闪为软件监视器ＬＥＤ４绿色亮表示５ｖＤＣ电压正常ＬＥＤ５绿色亮表示２４ｖＤＣ电压正常６．ＩＶＸＶＦ１６８．Ｑ（介面电路板）ＬＥＤ指示ＬＥＤ１红色灭（正常），亮（重置或５ｖ电压过低）ＬＥＤ２绿色亮（正常），（灭重置或系统内部出现问题）ＬＥＤ３绿色亮（５ｖ电压正常），灭（板上没有２４ｖ电压或没有内部５ｖ电压）ＬＥＤ４绿色亮（２４ｖ电压正常），灭（板上没有２４ｖ电压）ＬＥＤ５－１２绿色显示有关继电器的状态，（亮－吸合，灭－释放）ＬＥＤ１３黄色闪（与各副系统之间的通信正常），亮或灭（电梯总线接触不良；５ｖＤＣ受干扰７．ＰＶＦ１６８．Ｑ（速度调节电路板）ＬＥＤ指示ＬＥＤ１绿色亮（内部５ｖ电压正常），灭（电路板ＵＶＶＦ没有提供５ｖ电源）ＬＥＤ２绿色亮（软件监视信号，灭（电路板ＵＶＶＦ没有提供ＰＷＯＫ信号）。

西继迅达无机房电梯主板故障码读取方法及代码表 SCH5600-V2 版故障读取方法指示灯编号L0 L1 L2 L3 L4 L5 L6 L7 说明指示灯状态意义所代表的故障码正常故障字头码值●○ER1●○ER2●○ER4●○ER8●○ER16●○ER32●○ER64●○//1. ●表示 LED 灯不亮；○表示 LED 灯点亮；◎表示 LED 灯闪烁2. 当两个及以上灯点亮时， 最终故障码为几个分码的和值3. 当 L7 灯闪烁时， 表示系统存在故障系统故障代码表代码 错误内容 处理方法代码错误内容ER02 安全回路错误处理方法1、 安全回路断开 现象 1： 安全回路某一开关断开， 请检查安全回路的开关。

现象 2： 冲顶或墩底。

2、 安全故障， 安全接触器触点状态与线圈状态不一致： 现象 1： 触点接触不良或输入的输入类型不正确。

现象 2： 高压口线圈状态输入损坏， 线圈电压过高。

现象 3： 线圈电压过低(小于 AC100V)。

现象 4： 线圈未加浪涌保护器， 造成主板输入电容损坏。

ER03KMC 状态不符错误1： 控制系统输出主接触器（KMC） 指令后， 主接触器无法闭合， 或接触器 触点接触不良， 检查接线是否正确， 检查接触器是否损坏。

2： 输入类型中 X18 有效逻辑输入错误。

ER04KMY 状态不符错误1： 控制系统输出运行接触器指令后， 运行接触器无法闭合， 或接触器触点 接触不良， 检查接线是否正确， 检查接触器是否损坏。

2： 电梯停止运行时， 控制系统断开输出后， 运行接触器无法快速弹开。

出现该现象时会造成停车时轿厢内指令全部取消。

如反向有外呼时， 换 向运行， 使乘客本次运行无法到达目的层。

更换接触器即可解决该问 题。

3： 输入类型中 X17 有效逻辑输入错误。

ER05KMB 状态不符错误1： 控制系统输出开闸指令后， 抱闸继电器无法闭合， 或继电器触点接触不 良， 检查接线是否正确， 检查继电器是否损坏。

扶梯静止时LED显示LED3（红灯）闪安全回路断开，运行闭锁，DIL开关不在正常位置（厂家预置位置）LED2（黄灯）闪停车闭锁亮扶梯准备好运行LED1（绿灯）闪起动过渡阶段亮额定运行LED1和LED2 交替闪自动润滑信号运行状态和出错显示r 0 测试运行/检修运行r 0 安全回路开路r r 复位开关DRES1不在OFF位置d 0 准备好运行d 连续运行A 自动运行t t TUV速度模拟运行d 下行u 上行-星形运行/变频运行/主接触器吸合（直接启动）c 夜间停止服务功能有效L 润滑故障扶梯故障显示-- （PHKE）“偏差值”出错00 （JR-U，JR-T）钥匙开关没复位10*** （KKP-T，KPV-T）上部梳齿板触点11 （KHLE-T）上部扶手带入口触点12 （KSL）围裙板触点13 （SKVS）硬件监控HWD继电器出错14 （DH）急停车15*** （KKP-B，KKPV-T）下部梳齿触点16 （KHLE-B）下部扶手带入口触点17 （KKS-B，KUS）链条涨紧触点20* ROM检验出错21 （KBSA，KBSIA）安全制动器不在关位置23 （KBSP，KBS2A）安全制动器触点24 （WTHM）PTC热敏电阻25接触器释放检查26** （PHKE）运行方向出错27** （PHKE）位移值超过范围30** （PHKE）超速31* （PHKE）欠速32*** （INHL-L）左扶手带监控33*** （INHL-R）右扶手带监控34 （KB）工作制动器触点/相位故障35 （KBSA）安全制动器触点36（KKA-T，KKA-B，KBFM，KANK）梯级下沉，踏板监控37* （PHKE）移动运行38* （PFVKQ，INBMG）电机速度监控39** （PHANK-T）梯级或踏板缺少监控（上部）3A （PHANK-T）上部光电未对准3B** （PHANK-B）梯级或踏板缺少监控（下部）3C （PHANK-B）下部光电未对准40 复位41 钥匙停车42 丢失24V电源43 电流过大44 RAM检验出错45 SRE释放监控出错46* （S10）梯级运行方向未监控47 （PHKE）梯级监控光电有问题88 不明故障*取消出错联锁：复位（合上电源再断开）/S11合上再断开**取消出错联锁：分别操作DRES1按钮RAM显示（S4-S1）0111：制动距离0011：运行计时器1100：润滑/间歇时间0100：光栅检验0110：位移值0010：计算得位移值0000：特征值显示0101：自动运行特征值1010：脉冲数1101：测得的最小/最大位移极限值1011：ECO计数器0001：ECO参考速度1000：下部LS速度1001：上部LS速度1110：超速极限1111：欠速极限DIL开关的控制功能S1：ON 调出出错记录OFF 正常运行S2：ON 可变时间的显示OFF 存储可变时间/正常运行S3：ON 6人（带ECO经济节能运行）OFF 12人（带ECO）或不带ECO节能型运行S4：ON 钥匙开关脉冲编码OFF 不带钥匙开关脉冲编码的正常运行S5：ON 星-三角启动OFF 直接启动（连续运行）S6：ON 节能运行功能有效/变频器OFF 节能运行功能无效（使用变频器不能关闭）S7：ON 可以选择自动运行和连续运行OFF 只能用于连续运行S8：ON 有源安全制动器OFF 无源安全制动器/辅助制动器/无安全制动器S9：ON 速度监控有效OFF 速度监控无效S10：ON 运行方向监控有效OFF 运行方向监控无效S11：ON RAM显示OFF 运行状态显示S12：ON TUV测试（模拟速度测试运行）OFF 正常运行参考：0000 1011 01000010 0001 0100“T5”去掉可以去掉W A TCHDOG电感式接近开关，调整到5~6毫米。

（1~10为迅达电梯，10~54为M-B/D-S电梯一、关门夹人，触板失效1：安全触板微动开关本身故障或传动机构故障，使微动开关不动作，触点不能正常的接通或断开2：触板传动机构损坏有卡阻处，不能带动微动开关动作3：触板继电器本身故障，如线圈线断，触点接触不良等4：触板电路中接线或线路有故障，触动触板时，触板继电器不动二、关门时动作不灵活，有振动和跳动现象1：地坎门滑道内有异物或积尘太多)2：吊门滚轮磨损严重或导轨不平有凸凹处3：吊门滚轮下的偏心轴挡轮间隙过大3：电梯关门速度明显过慢，时走时停：三、 -----过慢原因1：串联在电枢电路中的电阻阻值过小，使电枢电压过低[2：开关门传动v带太松，在皮带轮上打滑，不能带动轿门运行（调整电动机底座螺栓，使v带张力适当）四、-----时走时停：1：串联在电枢电路中的电阻接触不良，使电枢两端电压电压时有时无，导致电动机时转时停。

2：开门机v带松动，有时能拖动门扇运动，有时稍遇卡阻便停止运行五、开关轿门时，门电机速度较快，噪声大且不变速1：开门或关门短接分压电阻的开关接触不良，使电枢两端电压高且不能改变（修复接触不良的常开触点）2：开门或关门分压电阻的滑动片与电阻接触不良3：分压电路或分压电阻有断路处，不能将分压电阻短接。

六、电梯起动和运行速度明显降低1：抱闸间隙过小或制动螺杆故障（发生此种故障时用手摸制动轮会发烫，如果线圈铁心内有赃物应清理）2：控制曳引机电机的接触器主触点因弹簧受热变软而压力不够，造成电动机有时单项运转，轿厢速度降低3：极限开关有一相动触点和静触点接触不良，使电动机单向运转，轿厢速度降低七、不关厅门能选层开门1：门锁继电器触点粘连，继电器机构卡住，触点断不开2：门锁连接线被厅门挤压，造成短路，使门锁继电器在未关门状态下也能吸合.八、运行中突然停驶1：供电系统突然断电2：串接在控制电源继电器回路中的安全钳，安全窗，断绳，急停等安全保护装置接触不良或误动作3：控制电源熔丝熔断或控制开关接触不良4：开门刀触及厅门门锁，使门锁开关断路，门锁继电器断路5：极限开关接触不良，总熔断器熔丝断6：电动机快慢速热继电器动作，常闭点断开，切断控制电源7：上下行接触器和快慢接触器电气互锁常闭触点有的接触不良，使接触器释放（电动机热继电器动作时，应检查过电流整定值是否过小，拖动设备有无故障造成过荷使热继电器动作。

5400电梯部份资料JRVR：独立运行 JRV：保留 JNFF：消防员开关 JBF：消防开关JAB：锁梯 SAB、JBF、JBFF：消防主菜单：StatusLift;电梯状态 Login/Logout;密码 Commands；命令ServiceVisit；服务访问 CarCall；轿内召唤 TeminalCall；用于M10 FloorCall;庁外召唤 Door；门 SpecialTrips；特殊运行KFM；不开门模式测试运行 DFM-U;测试运行-上 DFM-D;测试运行-下JLF；学习运行 Services；服务功能 ServiceJAB；锁梯ServiceJRV；独立运行 ServiceSAB；ServiceJBF；消防功能LMS Commission； LMS调试 NominalLoad；正常负载EmptyCar;空轿箱 FullLoad;满载 SystemCheck；系统检查EmptyCarBot；空轿箱上部 EmptyCaeTop；空轿厢在下部Empty Car Mid;空轿厢中间 Acceptance Mode;验收模式.Adj. FloorLevelling;平层调整 Drv End Commis;调试结束保存驱动参数.Freeze Node Tree;锁定节点 Invalidate SDM ;(未使用).Unlock Terminal;终端解锁时间设定 Teach-in mode;学习模式外呼印板SMLCDLanguage;SMLCD语言 US English;英语 French;法German;德 Spanish;西 Numeric;Tests ；测试1.LON；（1）Service Pin；Pin测试(进入后按一下印板上的PIN按钮，来检查通讯状态)（2）LON Board ；（进入后通过选择印板类型和地址来查找印板的通讯状态）（3）Force SW downl；下载软件2.Servitel Call；（1）Reg Center；（2）Aux Center；3.VF Test；变频器测试（1）DC Link Test; 直流环测试（2）CurrentLoopTst; 电流环测试（3）EstimMotorPara; 主机参数估算（4）Direction Test; 方向测试（5）ZeroPositionTest; 零位测试（6）EstimatInertia; 惯量估算(7)Memory Test; 记忆测试 (8)Fan Test; 风扇测试(9)LED Test; 灯测试 (10)ChargeDCLTest; DCL加载测试(11)DischargDCLTst; DCL不加载测试 (12)CapFormingTest; 电容测试(13)FCR Test; FCR测试 (14)FCR IGBT Test; FCR IGBT测试4.Ck Empty Car;空轿厢检查5.Acceptance;验收(1)Brake Test;抱闸测试 2)EN81 Test; EN81测试3)Traction Test;曳引测试 4)Overspeed 1 Test;超速1测试5）Overspeed 2 Test;超速测试 6）TripTimeTest7）UpTermSlowDown 慢速下行测试 8)DownTermSlowDo 慢速上行测试9)KNE Test KNE测试【五】Status；状态1.Status Group；群控状态2.Drive；驱动3.I/Os；4.Board I/Os；印板I/O5.Versions；版本1）GC Software；GC软件版本 2）Drive Software；驱动软件版本6.PCT Type；PCT类型7.Date & Time；日期&时间8.Load；负载9.Position Abs；绝对位置 10.Positin Rel；相对位置11.LON ；总线节点状态 12.LON nodes CH1；总线节点状态13LON nodes CH2；总线节点状态 14.BIO nodes type；总线节点状态15.Floor Enables；可用楼层1）Normal Floors；正常楼层 2）Secured Floors；被封锁楼层16.Calls ；呼梯1）Floor Calls；厅外呼梯 2）Car Calls ；轿内呼梯17、LON SW-Dwnload ；软件下载状态18.Available Srv 可用服务19.Oil Temp ；油温（液压梯专用）20.Brake Test ；抱闸测试结果21.Drive AMPS；电流未使用【六】Parameters；参数1.Group ；群控1）Floor Markings ；层楼标记 2）Call Space； 3）Walk Time Mult；4）Riser Car Dist； 5）Walking Speed； 6）Allocation Dir；2.Lift 电梯1）Over The Hill; 2）Min Board Time; 3)Min Exit Time;3.Door;门1)HoldOpen Exit;内令开门保持 2)HoldOpen Board;外召开门保持3)Final Timer;强迫关门时间 4)Min Door Open ;最小开门时间4.Door2;第二侧门1)HoldOpen Exit； 2)HoldOpen Board； 3)Final Timer； 4)Min Door Open；5.Car；轿厢1）Delay Cab Light；照明延时 2）Minimal Load ；最小负载 3）Main Floor；6.主楼层1）Services；服务参数 2）JAB Floor；JAB楼层3）JBF Alt Floor；JBF附属楼层 4）JBF Floor；JBF楼层5）JNO Release 6）KW Sel Lift 7）Access Codes8）NF Sel Lift 9）RNO Rec Floor 10）Park Floor11）Park Floor Ena 12）Park Door Time7.Drive General；一般驱动参数 V-Insp；安装运行速度V-Recall；召会速度 V-Relevel；再平层速度V4；额定速度 A2加速度 A6 减速度A-Relevel再平层加速度 J1加加速度 J3加减速度J5减减速度 J7减加速度 J-Relevel再平层加加速度KSERE-DistKSERE距离 Relevel Dist再平层距离Max Door Zone最大门区 Unbalance Bot下平衡Unbalance Top上平衡 Break Start De抱闸打开延时Max Trip Time最大运行时间Win Auto Tacho Res Auto Tacho Pre IndiceHyd Switch Tim Hyd Pause Tim Early Brake早期抱闸KB Feedback抱闸触点反馈 FS_Nom US_NomIS_Nom Pole Pairs P Gain Speed Ti Speed P-Ampli Accel P-Ampli Decel Dist-Stop Prec I Ampli DecelMin Distance最小楼层距离 On Level Dist水平距离Y/Delta Enable Y/Delta Time Softstop TimeColdOil MinTim ColdOil MaxTim AST Timeout Relevel Tries Cold Oil Temp Warm Oil Temp Regulated Up Fast Down Insp Speed PWM Offset Up PWM Offset DwnServoFreq Accel Up Accel Down Decel UpDecel Down PWM Max Up PWM Start Down PWM Min DownSpeed Reg Up Speed Fast Dwn IGS Direction8.Drive Settings；驱动设置Tacho Factor转速因数编码器参数 Nominal Load额定载荷Reeving Factor曳引比 TachFactrMotor主机编码器Gear Ratio减速比 TractnDiameter曳引轮直径 Inertia 惯量Code Type代码类型安全标准类型 ETSL TypeETSL类型速度监控类型Encoder Type编码器类型 Gear Type减速箱类型 InvInputVoltage输入电压Nominal Speed额定速度 Inverter Setting变频器类型 Id Motor主机ID ShaftInfoType井道信息类型 Brake Type抱闸类型 Load Type称重类型Phase Dir.相序 Servitel远程监控（未使用）Install No Dir Call JAB Dir Call BR Dir Call JRV Dir Call SRE Dir Call NT Dir Call NS Dir Call EOS Test Trip Test Call Periodic Call Reg CenterAl Center Pic Center Aux Center Mini Center Reserve Own Dial Nbr Dial Prefix Dial Substr1 Dial Substr2 Ans Time Win Modem Baud Modem Init Modem Setup1 Modem Setup2 FaultPerPeriod Trips Til NT Error Delay9.System系统1）Date 日期 2）Time 时间 LCD Password密码【七】ErrorLog 故障表1.Show 显示2.Show All 显示所有故障3.Clear Errors 清除故障【八】Statistics统计1.Car Trips 轿厢运行次数2.Door Trips 门运行次数二侧门运行次数 4.Run Hours 运行小时5.Clear 清除结果一、零位测试步骤电梯在更换或调整主机编码器或原测试零位丢失后需进行零位测试。
