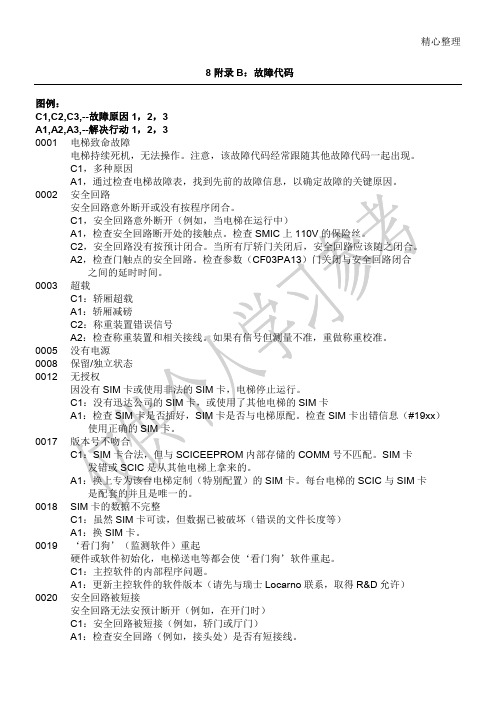

精心整理8附录B ：故障代码图例：C1,C2,C3,--故障原因1，2，3A1,A2,A3,--解决行动1，2，30001 电梯致命故障电梯持续死机，无法操作。
注意，该故障代码经常跟随其他故障代码一起出现。
C1，多种原因A1，通过检查电梯故障表，找到先前的故障信息，以确定故障的关键原因。
0002 0003 0005 0008 0012 ） 0017 0018 C1：虽然SIM 卡可读，但数据已被破坏（错误的文件长度等）A1：换SIM 卡。
0019 ‘看门狗’（监测软件）重起硬件或软件初始化，电梯送电等都会使‘看门狗’软件重起。
C1：主控软件的内部程序问题。
A1：更新主控软件的软件版本（请先与瑞士Locarno 联系，取得R&D 允许） 0020 安全回路被短接安全回路无法安预计断开（例如，在开门时）C1：安全回路被短接（例如，轿门或厅门）A1：检查安全回路（例如，接头处）是否有短接线。
0021 轿厢控制器重起0022 轿厢平层出错A1：检查SUET0023 ISK断开或出错该错误在实际软件中不被使用0024 极限信号KNE_U被打断A1：检查KNE_U，接线。
0025 ISK断开0027 CC再平层出错0030 ‘用户级别3’被关闭C1：命令（例如，菜单109）将‘用户级别3’关闭003100330037C1：COP没装A1：连接COPC2：数据传输出错A2：检查数据线（CAN总线）。
检查CAN总线终端（LDU，ACVF）C3：COP软件与主控制软件不匹配。
A3：更新软件版本。
0038 ECU信号丢失COP与主控制器交换大量信息。
注意：该信息往往伴随其他故障信息一起出现。
请检查故障表中的其他出错信息。
C1：COP没装A1：连接COPC2：数据传输出错A2：检查CAN数据总线。
检查CAN终端ECU或LDU，ACVFC3：COP与SCIC的软件不匹配A3：更新软件版本0072 蓄电池电力不足蓄电池（例如：用于应急照明）的电量低于下限或无法充电。
迅达3300AP配置手册1. 产品简介迅达3300AP是一款高性能的企业级无线AP设备，具备强大的信号覆盖和稳定的网络连接能力。
本手册旨在帮助用户了解和配置迅达3300AP，以达到最佳的网络性能。
2. 硬件配置迅达3300AP采用先进的硬件设计，具备以下主要硬件配置：- CPU：2.4GHz双核处理器- 内存：4GB DDR3- 存储：32GB eMMC闪存- 网络接口：2个千兆以太网口- 无线标准：支持802.11ac/a/b/g/n- 天线：4个可调节天线3. 软件配置3.1 系统配置迅达3300AP使用基于Linux的操作系统，提供了丰富的网络配置选项。
用户可以通过Web界面或命令行方式进行配置。
以下是常见的系统配置选项：- IP地址设置：可以为设备分配静态IP地址，或使用DHCP自动获取IP地址- DNS设置：配置DNS服务器地址，以实现域名解析功能- 管理密码设置：设置Web界面和命令行访问的管理密码3.2 无线配置迅达3300AP支持多种无线模式和加密方式，以满足不同环境下的需求。
用户可以通过以下步骤配置无线网络：1. 登录设备的Web界面，进入无线配置页面2. 设置无线网络的SSID（网络名称）3. 选择无线模式：可以选择2.4GHz或5GHz频段，并设置频道4. 配置加密方式和密码：可以选择WEP、WPA或WPA2加密方式，并设置密码5. 其他高级设置：支持MAC过滤、客户端分离、信道优化等功能3.3 安全配置为了提高网络安全性，迅达3300AP提供了以下安全配置选项：- 访问控制：可以设置允许或禁止特定IP地址或MAC地址访问无线网络- 隐藏SSID：隐藏无线网络的SSID，增加安全性- 客户端隔离：禁止客户端之间相互通信，增加网络安全性4. 系统维护迅达3300AP提供了一系列系统维护功能，以确保设备的稳定运行：- 固件升级：通过安装最新的固件版本，可以修复漏洞和改进设备性能- 日志查看：可以查看设备的系统日志，以便了解设备的运行状态和故障排查- 远程管理：支持通过互联网远程管理设备，便于管理员进行远程维护和监控5. 故障排除在使用迅达3300AP过程中，可能会遇到一些问题。

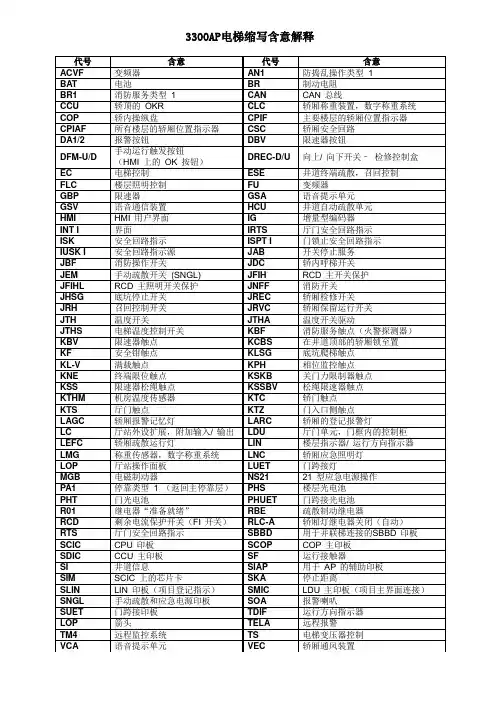

3300AP电梯缩写含意解释代号含意代号含意ACVF变频器AN1 防捣乱操作类型 1BAT电池BR制动电阻BR1消防服务类型 1CAN CAN 总线CCU轿顶的 OKR CLC轿厢称重装置，数字称重系统COP轿内操纵盘CPIF主要楼层的轿厢位置指示器CPIAF所有楼层的轿厢位置指示器CSC轿厢安全回路DA1/2报警按钮DBV限速器按钮手动运行触发按钮DFM-U/DDREC-D/U向上/ 向下开关–检修控制盒（HMI 上的 OK 按钮）EC电梯控制ESE井道终端疏散，召回控制FLC楼层照明控制FU变频器GBP限速器GSA语音提示单元GSV语音通信装置HCU井道自动疏散单元HMI HMI 用户界面IG增量型编码器INT I界面IRTS厅门安全回路指示ISK安全回路指示ISPT I门锁止安全回路指示IUSK I安全回路指示源JAB开关停止服务JBF消防操作开关JDC轿内呼梯开关JEM手动疏散开关 (SNGL)JFIH RCD 主开关保护JFIHL RCD 主照明开关保护JNFF消防开关JHSG底坑停止开关JREC轿厢检修开关JRH召回控制开关JRVC轿厢保留运行开关JTH温度开关JTHA温度开关驱动JTHS电梯温度控制开关KBF消防服务触点（火警探测器）KBV限速器触点KCBS在井道顶部的轿厢锁至置KF安全钳触点KLSG底坑爬梯触点KL-V满载触点KPH相位监控触点KNE终端限位触点KSKB关门力限制器触点KSS限速器松绳触点KSSBV松绳限速器触点KTHM机房温度传感器KTC轿门触点KTS厅门触点KTZ门入口侧触点LAGC轿厢报警记忆灯LARC轿厢的登记报警灯LC厅站外设扩展，附加输入/LDU厅门单元，门框内的控制柜输出LEFC轿厢疏散运行灯LIN楼层指示器/ 运行方向指示器LMG称重传感器，数字称重系统LNC轿厢应急照明灯LOP厅站操作面板LUET门跨接灯MGB电磁制动器NS2121 型应急电源操作PA1停靠类型 1 （返回主停靠PHS楼层光电池层）PHT门光电池PHUET门跨接光电池R01继电器“准备就绪”RBE疏散制动继电器RLC-A轿厢灯继电器关闭（自动）RCD剩余电流保护开关（FI 开关）RTS厅门安全回路指示SBBD用于并联梯连接的SBBD 印板SCIC CPU 印板SCOP COP 主印板SDIC CCU 主印板SF运行接触器SI井道信息SIAP用于 AP 的辅助印板SIM SCIC 上的芯片卡SKA停止距离SLIN LIN 印板（项目登记指示）SMIC LDU 主印板（项目主界面连接）SNGL手动疏散和应急电源印板SOA报警喇叭SUET门跨接印板TDIF运行方向指示器LOP箭头TELA远程报警TM4远程监控系统TS电梯变压器控制VCA语音提示单元VEC轿厢通风装置。
成为电梯高手之迅达3300AP故障代码说明谢谢你的爱刘德华 - 谢谢你的爱迅达电梯3300AP代码故障说明★0001不再使用电梯永久性锁止。
按SCIC印板上的复位按钮★0002Elevator_Safety_Chain安全回路意外打开。
★0003Elevator_Overload_Mode轿厢称重装置(CLC)检测到的超载。
检查CLC回路。
★0012SIM卡缺失SIM卡和印板不配套，没有SchindlerSIM卡，★0017SIM卡调试号错配SIM卡存在，但内部COMM号与SCIC 号不一致。
所配送的SIM卡不对或SCIC已用于其它电梯。
★0018SIM卡完整性故障SIM卡可以被读取但可能数据被破坏，更换SIM卡★0019看门狗复位★0020当门打开时，安全回路没有打开。
★0022在再平层过程中轿厢控制器发生故障，检查SUET★0023Elevator_ISK_Fail_On_Preopening★0024Elevator_KNE_U_InterruptedKNUE_U中断。
持续致命故障复位：★0025Elevator_ISK_Preopen_Error在门再开启过程中ISK打开。
★0027软件故障（再平层）★0028NF1_Mode★0029RV2_Mode★0030E_Elevator_UL3_Disabled★0031电梯学习运行中断★0033电梯启动在复位或断电后。
或系统已进行了看门狗复位。
★0070在非TSD系统上的KNET信号激活★0071在TSD系统上的JREC信号激活★0072在非TSD系统上的KSR_A信号激活★0301Door_Closing(80x=F)门没有在12秒内关闭。
★0302Door_Closing门没有在12秒内打开。
★0303Door_Max_Lock_Time在运行指令发出后，门关闭，但在接下来三分钟内轿厢没有启动。
★0304Door_KSKBKSKB关门力限制器激活过于频繁。
3300AP状态显示说明显示代码含义说明备注00 暂停服务,检查JAB是否被激活，检查10>108,10>114是否激活。
01 正常运行，02 独立运行（JRV被激活）03 消防运行，04* 消防运行05 应急运行（停电应急供电运行）06 地震运行检测07 紧急运行08 自动喷水灭火操作激活09* 底坑积水监控10 司机操作（专用服务被激活）11 无负载监控运行（电梯正常运行，但负载监控禁用）37 急停误操作（轿厢内乘客的误操作引起的电梯急停）38* 消防误操作39* 超载封锁（轿厢超载后，过载情况持续超过30秒）40 配置参数无效（电梯检测到无效的配置数据如SIM卡损坏或丢失）41* 无效井道（检测到井道距离不符合要求，层站距离小于2M）42* 称重配置参数错误（检测到实际载重超出额定载重）50* 维修服务51 安装运行，10>105被激活52 参数配置模式53 控制柜内检修模式被激活54 检修模式轿厢在井道顶部55* 轿内检修模式56* 井道访问控制57 测试运行（保养模式KFM）10>104被激活58 测试模式59 学习运行（电梯处于井道学习模式）60 维修准备运行（轿厢自动定位到方便进入轿顶的地方）61 限速器复位运行70 电梯恢复进度后可恢复的错误71 温控检测开关被激活72 轿厢位置错误恢复73 门驱错误恢复（检测到门驱装置误动作或失效）74* 备用电源恢复80 急停开关动作81* 轿顶急停开关动作82* 机房急停开关动作85* 井道急停开关动作86* 底坑急停开关动作89* 无禁用操作指示90* 电梯未知状态91* 电梯启动95* 无操作断电状态98 致命的故障。

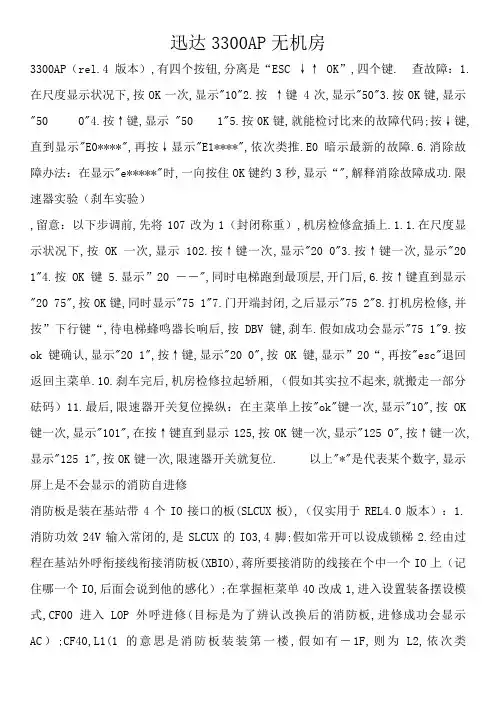

迅达3300AP⽆机房操作说明迅达3300AP/3600常⽤状态代码参数迅达3600/3300AP系列轿厢意外移动迅达5500/5400系列轿厢意外移动迅达3600/3300AP调试常⽤代码迅达5400/5500操作培训迅达3300AP/3600操作培训迅达5500电梯调试资料西继迅达SCH5600电梯故障代码(上）西继迅达SCH5600电梯故障代码(中）西继迅达UCMP试验步骤复位⽅法西继迅达S5000系列XT-5故障码查询西继迅达S5200XT-5快慢车调试培训西继迅达S5200XT-5参数及电机调谐培训西继迅达S5200XT-5控制柜系统端⼦介绍⽬录⼀、故障查询⼆、限速器试验（刹车试验）三、消防⾃学习四、⽅通话设置五、3300ap设定系统的时间六、迅达3300⽤控制柜板⼦呼梯七、进⼊轿顶程序⼋、主菜单结构表（REL4以上的没有DIP开关）九、3300AP状态码说明⼗、重要指⽰灯说明（ SMIC板、SCIC板、CCU板）⼀、故障查询3300AP（ rel.4 版本），有四个按钮，分别是“ ESC↓↑ OK”，四个键。
1、在标准显⽰状态下，按OK ⼀次，显⽰ "10"2、按↑键4 次，显⽰ "50"3、按 OK 键，显⽰ "500"4、按↑键，显⽰"50 1"5、按 0K 键，就能查看最近的故障代码；按↓键，直到显⽰"E0****",再按↓显⽰ "E1****",依次类推。
E0 表⽰最新的故障。
6、清除故障⽅法：在显⽰"e*****"时，⼀直按住OK 键约 3 秒，显⽰ “-------" ，说明清除故障成功。
⼆、限速器试验（刹车试验）注意：以下步骤前，先将107 改为1（关闭称重），机房检修盒插上。
1、在标准显⽰状态下，按OK ⼀次，显⽰102、按↑键⼀次，显⽰"20 0"3、按↑键⼀次，显⽰"20 1"4、按 OK 键5、显⽰ ” 20－－ "，同时电梯跑到最顶层，开门后，6、按↑键直到显⽰"20 75", 按 OK 键，同时显⽰ "75 1"7、门开始关闭，之后显⽰"75 2"8、打机房检修，并按”下⾏键 “，待电梯蜂鸣器长响后，按DBV 键，刹车。
3300电梯资料00:锁梯 01：正常 02:独立03：消防 04：消防运行 05：应急电源06：地震 10：司机 11：无称重39：超载 40：SIM卡无效 51：安装运行52：配置模式 53：机房检修 54：轿顶检修59：学习模式 60：轿顶 61：限速器71：超温 72：校正 73：轿门75：底坑安全回路线号代码编号：KP：缓冲器开关.(包括：底坑对重缓冲器KPG、张紧轮开关。
