DFMEA失效模式分析报告-案例1. 引言本文档旨在提供针对某一特定产品的DFMEA（设计失效模式及影响分析）报告。

该报告基于针对该产品的失效模式分析的结果，旨在识别和评估潜在的设计失效模式及其潜在影响。

2. 背景信息产品名称：（产品名称）产品型号：（产品型号）报告日期：（报告日期）3. 方法论在分析失效模式之前，我们采用以下方法进行了系统的DFMEA分析：1. 收集产品设计文档和相关技术资料；2. 召开团队会议，对产品进行全面的功能分析；3. 根据功能分析，确定可能存在的失效模式；4. 对每个失效模式进行评估，包括严重程度、频率和发现难度的评估；5. 提出各种可能的故障根本原因；6. 提出相应的纠正措施和预防措施，以减轻潜在的失效模式对产品造成的影响。

4. 失效模式分析及评估在DFMEA分析中，我们发现以下潜在的失效模式及其评估结果：4.1 失效模式1- 描述：（失效模式1的详细描述）- 严重程度：（对产品的影响程度评估，如高、中、低）- 频率：（失效模式发生的频率评估，如高、中、低）- 发现难度：（失效模式的可发现程度评估，如高、中、低）- 根本原因：（该失效模式发生的可能原因）4.1.1 纠正措施- 描述：（纠正该失效模式的措施）4.1.2 预防措施- 描述：（预防该失效模式的措施）4.2 失效模式2- 描述：（失效模式2的详细描述）- 严重程度：（对产品的影响程度评估，如高、中、低）- 频率：（失效模式发生的频率评估，如高、中、低）- 发现难度：（失效模式的可发现程度评估，如高、中、低）- 根本原因：（该失效模式发生的可能原因）4.2.1 纠正措施- 描述：（纠正该失效模式的措施）4.2.2 预防措施- 描述：（预防该失效模式的措施）......5. 结论本报告中，我们对产品的失效模式进行了深入的分析和评估。

通过识别各个失效模式并提出相应的纠正和预防措施，我们能够最大程度地减少潜在的设计失效，并提升产品的质量和可靠性。

DFMEA失效模式分析报告-范本1. 引言本报告旨在对产品的DFMEA（Design Failure Mode and Effects Analysis，设计失效模式与影响分析）进行详细分析和评估。

通过DFMEA，我们可以识别潜在的设计问题，并采取相应的改进措施，以确保产品的可靠性和质量。

本范本报告将为您提供一个参考，以便在进行具体的DFMEA分析时提供方向和指导。

2. 设计失效模式与影响分析DFMEA是一种系统化的方法，用于根据设计和工程知识，识别并评估可能的失效模式及其对产品质量和性能的影响。

以下是DFMEA分析的步骤和关键要素：2.1 分析步骤1. 确定分析的设计元素或子系统。

2. 列出可能的失效模式。

3. 对每个失效模式进行评估，包括失效原因、失效对系统功能的影响和失效对其他部件的影响。

4. 根据评估结果，确定和优先级排序失效模式。

2.2 关键要素在DFMEA分析中，以下要素需要特别关注：1. 设计元素：将设计分解为适当的子系统或元素，以便更好地进行分析和识别失效模式。

2. 失效模式：失效模式是指产品在设计元素或子系统中可能发生的故障或失效情况，需要针对每个设计元素列出所有可能的失效模式。

3. 失效原因：为每个失效模式确定可能的原因，例如材料问题、制造过程问题或设计缺陷等。

4. 影响评估：评估失效模式对系统功能和其他部件的影响，包括性能降低、功能丧失或安全风险等。

5. 排序：根据评估结果，对失效模式进行排序，以确定需要采取的优先改进措施。

3. 报告结论通过对产品进行DFMEA分析，我们可以识别潜在的失效模式并确定相应的改进措施。

这有助于减少设计风险，提高产品的可靠性和质量。

然而，请注意，本报告仅为范本，具体的DFMEA分析需要根据实际情况进行定制。

4. 参考资料[1] AIAG. (2019). Potential Failure Mode and Effects Analysis (FMEA) (4th ed.). AIAG.。

文件编号作成部门文件作成批核序号No.项目/功能/要求Item/Functions/Requirements潜在的失效模式PotentialFailure Mode潜在的失效后果Potential Effectsof Failure Modeon End Product*严重度数SEV级别Class潜在失效原因/机理PotentialCause/Mechanism ofFailure频度O潜在失效控制/预防Precaution ofPotential Failure控测度数D风险顺序指数RPN建议的措施Rec.负责部门Dep.与其它部件无法组装9产品过长，整体较为单薄，受外力易变形2CAE分析，结构合理化236建议机壳厚度≥2mm研发部供应商与主体内部机身无法组装使用10产品过长，整体较为单薄，受外力易变形2CAE分析，结构合理化240建议设计机壳厚度均匀.增加加强筋.研发部供应商与手柄组立松手柄使用手感差2与后柄配合圆柱及槽位过松1CAE分析，结构合理化24与内部机身无法组立生产作业困难8壳体变形2CAE分析，结构合理化464建议设计考虑内部空间足够位,组装不被干涉研发部生产部本体外观不良（夹线，气纹等）影响外观4模具进料口设计不良4改良模具进料口及MF模流分析232螺丝柱裂使用寿命短6螺丝柱过细及成型不良4优化结构及控制成型条件,进料监控248建议螺丝柱厚度足够,螺丝与孔配合适当研发部供应商本体变形xxxxxx科技有限公司产品名称/型号编制日期最新修订日期版本本体(设计)DFMEA 设计失效模式及后果分析1*严重度数SEV高于或等于5的需要填写后面的建议措施。

AIAG&VDA FMEA培训教材之DFMEA设计失效模式及影响分析七步法七步法关系图系统子系统单元子系统单元零件元素零件元素功能功能功能功能功能功能失效失效失效失效失效失效失效后果失效后果失效模式失效原因失效原因严重度（S）发生度（O）探测度（D）现行防范措施现行发现措施较低的O值较低的D值推荐防范措施推荐发现措施AP较低的AP系统系统系统系统分析失效分析和风险降低1.规划和准备3.功能分析4.失效分析5.风险分析6.优化2.结构分析7. 结果文件化风险沟通FMEA结果文件化七步法七步法第一步：规划和准备目的：是根据正在开发的分析类型（即系统）来定义FMEA 中包含和不包含的内容。

例如，系统、子系统或组件。

DFMEA 规划和准备的工具：框（边界）图•需要谁加入团队？FMEA 团队•什么时候？FMEA 时间•我们为什么在这里？FMEA 意图•我们该如何分析？FMEA 工具•需要完成哪些工作？FMEA 任务◆设计FMEA规划和准备的主要目标是：✓新开发的产品和过程；✓定义对设计的哪些方面进行分析；✓形成项目计划；✓确定应用于确定范围的相关经验教训和参考资料；✓定义团队职责。

设计FMEA步骤一：规划和准备▪分析范围应在项目开始时确定，以确保实施的方向和关注点一致；▪FMEA团队应关注导致风险项的根本原因和针对风险项采取措施的有效性；▪聚焦风险越高的问题越应深入讨论，关于低风险问题，最好避免冗长的讨论；▪风险矩阵是一个很好的识别风险高低的有效辅助工具范围定义的辅助方法：▪原理图▪物料清单（BOM ）▪以前类似产品的FMEA▪危害分析与风险评估（HARA ）▪威胁分析与风险评估（TARA ）▪可制造性和装配设计（DFM/A ）▪以往质量问题（场内故障，现场故障，类似产品的保修和保单索赔）▪QFD 质量功能展开▪法规要求▪技术要求▪客户需求/期望（外部和内部客户）▪要求规范▪功能模型▪风险矩阵▪框（边界）图▪参数（P ）图▪接口矩阵▪Focus矩阵FMEA实施之前，必须清晰理解并确定产品需求,通过VOC，QFD，法律法规，行业/企业标准，客户需求清单等整体识别产品需求。

1.0目的在产品设计阶段，预先发现、评价产品可能潜在的失效与后果，及早找出能够避免或减少这些潜在失效发生的措施，并将此过程文件化，为以后的设计提供经验与参考。

2.0范围适用于产品设计中的设计失效模式及后果分析。

3.0职责3.1多方论证小组：负责制订DFMEA的各项内容及相关改进措施，建立纠正措施优先体系；当有新的失效模式出现时及时更改DFMEA。

3.2工艺部：主导多方论证小组分析并制订所有潜在失效模式及后果。

3.3各部门：参与DFMEA的制订和评估，相关纠正和预防措施的执行。

4.0定义4.1DFMEA:（Design Failure Mode＆ Effects Analysis）设计失效模式及后果分析.4.2顾客：顾客对DFMEA而言通常指“终端顾客”或“使用者”，但顾客也可能是法律法规要求4.3MSA：Measurement System Analysis（测量系统分析）包括准确性、线性、重复性、再现性、稳定性。

5.0流程无6.0内容6.1DFMEA制订说明:6.1.1工程部主导成立多方论证小组（即APQP策划小组）；并确定DFMEA的实施项目。

多方论证小组根据客户的要求和生产加工情况，在APQP总进度中明确DFMEA项目的实施进度要求。

6.1.2多方论证小组组织品质部、工程部、生产部等相关部门的人员对整个生产流程进行评定。

6.1.3工程部针对过程失效模式和后果分析，确定相关过程的“严重度（S）”、“频度（O）”、“探测度（D）”，并通过S、O、D值的排列组合“措施优先级（AP）”，进行改进，编制DFMEA。

6.2在针对措施优先级（AP）行动时，需考虑以下因素：6.2.1严重度数高的（≥ 9）必须实施；6.2.2措施优先级（AP）为高（H）的优先实施；6.2.3措施优先级（AP）为中（M），但是易于实施，成本投入少的，优先实施。

6.2.4客户，项目小组，或者公司高层，在文件化的时候，提出采取改进措施的，给予实施；6.3工程部针对新产品、新材料、新技术应提交相关DFMEA资料。

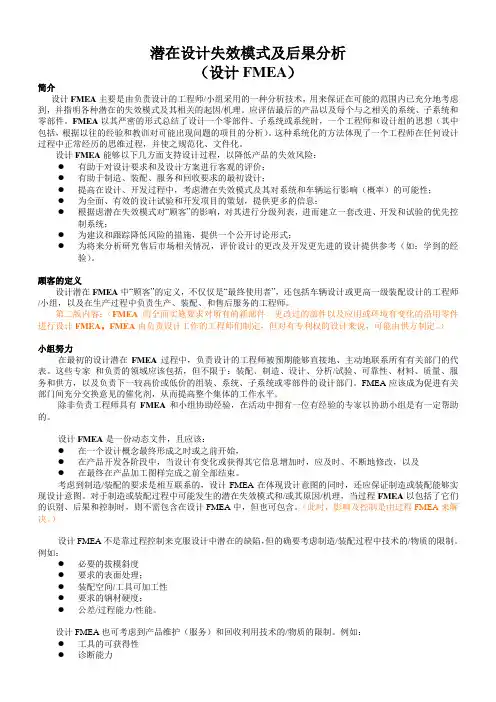

潜在设计失效模式及后果分析（设计FMEA）简介设计FMEA主要是由负责设计的工程师/小组采用的一种分析技术，用来保证在可能的范围内已充分地考虑到，并指明各种潜在的失效模式及其相关的起因/机理。

应评估最后的产品以及每个与之相关的系统、子系统和零部件。

FMEA以其严密的形式总结了设计一个零部件、子系统或系统时，一个工程师和设计组的思想（其中包括，根据以往的经验和教训对可能出现问题的项目的分析）。

这种系统化的方法体现了一个工程师在任何设计过程中正常经历的思维过程，并使之规范化、文件化。

设计FMEA能够以下几方面支持设计过程，以降低产品的失效风险：●有助于对设计要求和及设计方案进行客观的评价；●有助于制造、装配、服务和回收要求的最初设计；●提高在设计、开发过程中，考虑潜在失效模式及其对系统和车辆运行影响（概率）的可能性；●为全面、有效的设计试验和开发项目的策划，提供更多的信息；●根据虑潜在失效模式对“顾客”的影响，对其进行分级列表，进而建立一套改进、开发和试验的优先控制系统；●为建议和跟踪降低风险的措施，提供一个公开讨论形式；●为将来分析研究售后市场相关情况，评价设计的更改及开发更先进的设计提供参考（如：学到的经验）。

顾客的定义设计潜在FMEA中“顾客”的定义，不仅仅是“最终使用者”，还包括车辆设计或更高一级装配设计的工程师/小组，以及在生产过程中负责生产、装配、和售后服务的工程师。

第二版内容：（FMEA的全面实施要求对所有的新部件、更改过的部件以及应用或环境有变化的沿用零件进行设计FMEA。

FMEA由负责设计工作的工程师们制定，但对有专利权的设计来说，可能由供方制定。

）小组努力在最初的设计潜在FMEA过程中，负责设计的工程师被预期能够直接地、主动地联系所有有关部门的代表。

这些专家和负责的领域应该包括，但不限于：装配、制造、设计、分析/试验、可靠性、材料、质量、服务和供方，以及负责下一较高价或低价的组装、系统、子系统或零部件的设计部门。

DFMEA——设计失效模式和后果分析（一）本期开始，详细和大家聊一聊DFMEA——设计失效模式和后果分析。

DFMEA英文全拼Design Failure Mode and Effects Analysis，中文直译为设计失效模式后果分析，是前面说的FMEA在设计阶段的应用。

DFMEA是一种可靠性设计的重要方法，其评价和分析的对象是最终的产品以及每个与之相关的系统、子系统和零部件。

通过实施DFMEA，可以在设计开发过程中更好地减少和降低风险。

同FMEA一样，DFMEA 是一份动态的文件，它应在设计概念初期启动，在产品变更或开发阶段获得补充信息时进行更新，在产品生产设计放行前完成，最终成为后续重新设计时的经验来源。

为了有效地完成DFMEA，在开展实施时要带领小组开展工作，及时识别客户需求，充分考虑制造、装配和可服务性：确定工作小组DFMEA需要由承担设计职责的设计工程师领导的具有代表性的多学科或跨功能小组进行开发和维护。

负责设计的工程师能够按照预期直接地、主动地联系所有相关部门的小组成员，各位成员所负责的领域应包括，但不限于装配、制造、设计、分析、试验、可靠性、材料、质量、服务和供方，以及下一个较高阶或低阶的组装或系统、子系统或零组件设计部门。

识别顾客需求实施DFMEA过程中，充分识别顾客的需求是十分重要的。

通过对顾客需求的解析，可以有效地确定不同顾客的关注重点对设计和功能的影响；制造、装配和可服务性考虑DFMEA的设计应充分考虑制造、装配和服务过程中全部因为设计原因发生的潜在失效模式和要因。

这些失效模式的影响可能通过设计的优化而减轻。

如通过DFMEA不能减轻相关影响时，可以在PFMEA或后续的风险分析中进行控制。

DFMEA实施的主旨不应仅仅依靠过程控制去克服潜在设计弱点，但它可以充分考虑在制造和装配过程中增加技术和物理限制，更好的识别和控制风险。

DFMEA 的开展应聚焦于交付于最终顾客产品、过程或服务的设计。

DFMEA潜在设计失效模式及后果分析DFMEA（Design Failure Mode and Effects Analysis）是一种用于识别、评估和预防潜在设计失效模式及其后果的方法。

该方法广泛运用于产品设计和制造过程中，目的是通过系统性地考虑可能的设计失效模式和相关后果，来指导和改进设计过程，确保产品的质量和可靠性。

以下是一篇关于DFMEA的详细分析，内容超过1200字。

一、概述DFMEA是一种结构化的方法，通过识别和评估设计失效模式及其潜在后果，来指导设计过程中的改进和决策。

它的主要步骤包括确定设计失效模式、评估模式严重性、识别模式原因和成功预防措施。

通过这些步骤，可以提前识别和解决设计中的潜在问题，减少后期发现缺陷和故障的风险，提高产品的质量和可靠性。

二、DFMEA的主要步骤1. 确定设计失效模式（Design Failure Mode）在这一步骤中，团队需要分析和列举可能的设计失效模式。

失效模式是指设计中可能出现的问题或缺陷，可能导致产品无法满足预定的性能要求。

例如，材料强度不足、尺寸偏差过大、安装不当等等。

通过系统分析设计，可以识别出各种可能的失效模式。

2. 评估模式严重性（Severity）在这一步骤中，团队需要对每个设计失效模式进行评估其严重性。

严重性评估是指确定失效模式对产品功能、性能和可靠性的影响程度。

评估的标准包括安全性、可用性、性能、可靠性等。

根据评估结果，可以确定哪些失效模式对产品质量和可靠性的影响最大。

3. 识别模式原因（Causes）在这一步骤中，团队需要对每个设计失效模式进行分析，找出导致该失效模式发生的根本原因。

原因可以是设计参数选择不当、材料质量问题、制造过程中的错误等等。

通过识别原因，可以找到解决相应失效模式的关键点，从而提出改进的设计方案。

4. 成功预防措施（Preventive Actions）在这一步骤中，团队根据识别出的失效模式和原因，制定相应的预防措施。

DFMEA失效模式分析报告-样板这份报告旨在对产品进行失效模式分析 (Design Failure Mode and Effects Analysis。

DFMEA)。

通过对产品设计中可能出现的失效模式进行分析，并评估其对产品质量和性能的影响，我们可以识别潜在的问题并制定相应的改进措施。

通过进行DFMEA分析，我们的目标有以下几点：确定潜在的失效模式和影响因素；评估失效模式对产品的质量和性能的影响；识别潜在问题并提出相应的改进建议；优化产品设计，提高产品的可靠性和性能。

DFMEA分析将采用以下步骤：1.确定分析范围和团队成员：确定要分析的产品和相关过程，并确定参与分析的团队成员；2.确定功能需求：明确产品的功能需求，并列出与功能相关的失效模式；3.评估失效模式的影响：评估每个失效模式对产品质量和性能的影响程度，并给予相应的等级；4.识别潜在原因：分析每个失效模式的潜在原因，并列出可能的原因；5.制定改进措施：提出针对每个失效模式的改进措施，并确定负责人和实施时间；6.执行和验证改进措施：跟踪实施改进措施的进展，并验证改进措施的有效性。

这份报告将包含以下内容：1.引言：介绍DFMEA的目的和方法，以及报告的背景和结构；2.产品描述：提供产品的基本描述和功能需求；3.失效模式和影响因素：列出潜在的失效模式和与之相关的影响因素；4.失效模式的评估：对每个失效模式进行评估，包括影响程度的等级和相应的说明；5.潜在原因分析：针对每个失效模式列出可能的潜在原因；6.改进措施：针对每个失效模式提出相应的改进措施，并确定负责人和实施时间；7.结论：总结分析结果，并强调关键改进措施的重要性；8.附录：包括参与DFMEA分析的团队成员、会议记录等相关信息。

完成这份DFMEA分析报告的时间计划如下：第一阶段：确定分析范围、功能需求和失效模式列表，预计时间为2周；第二阶段：评估失效模式的影响、识别潜在原因和制定改进措施，预计时间为3周；第三阶段：执行和验证改进措施，并编写最终的报告，预计时间为2周。

DFMEA设计潜在失效模式及后果分析DFMEA（Design Failure Modes and Effects Analysis），即设计潜在失效模式及后果分析，是一种质量管理工具，用于对设计中的潜在失效模式和其对产品或流程的各个层面产生的影响进行评估和分析，以便提前采取事先规划的措施，从而最大程度地降低或避免失效发生，并确保产品或流程全面符合相关要求。

DFMEA主要用于新产品开发过程中，可以有效降低产品研制周期和成本，并最大程度地减少失败的风险。

在DFMEA过程中，团队会对设计中的每一个部分进行评估，并确定潜在失效模式，分析失效的严重程度、频率和探测难度等，再根据失效程度进行优先确认。

最终，团队会合作制定消除或减轻潜在失效模式的措施，以确保设计和生产的成功。

DFMEA流程一般包括以下六个步骤：第一步，确定设计对象。

包括需要进行DFMEA的产品或流程等。

第二步，构建流程选择。

在这一步中，团队将制定具体的流程，以便能够在DFMEA中对每个过程进行评估和分析。

第三步，确定失效模式。

通过对设计的产品或流程的每一个部分进行审查和评估，识别出可能存在的失效模式。

第四步，分析失效效果。

在这一步中，团队考虑每个潜在失效模式的可能造成的实际效果，分析失效对顾客、公司、维护等方面的影响。

第五步，确定严重程度、频率和探测难度。

通过对每个潜在失效模式的影响进行评估，以便确定其对顾客、公司和维护方面的影响程度、发生的频率和探测难度。

第六步，确定纠正和预防措施。

通过对失效模式的分析和评估，确定有效的改进方案，以预防或消除潜在的失效模式。

DFMEA对于企业来说，具有很多的好处。

首先，它可以提前发现设计中的问题，降低产品故障率，提高产品的可靠性，减少客户抱怨和售后服务次数；其次，它可以帮助企业降低产品开发和生产成本，减少成本浪费；还可以帮助企业提高品质和声誉，提升客户满意度。

总之，DFMEA是一种非常有用的工具，可以有效地降低新产品开发过程中的风险，提高产品的质量和信誉，为企业的成功创造坚实的基础。
