文件编号作成部门文件作成批核序号No.项目/功能/要求Item/Functions/Requirements潜在的失效模式PotentialFailure Mode潜在的失效后果Potential Effectsof Failure Modeon End Product*严重度数SEV级别Class潜在失效原因/机理PotentialCause/Mechanism ofFailure频度O潜在失效控制/预防Precaution ofPotential Failure控测度数D风险顺序指数RPN建议的措施Rec.负责部门Dep.与其它部件无法组装9产品过长，整体较为单薄，受外力易变形2CAE分析，结构合理化236建议机壳厚度≥2mm研发部供应商与主体内部机身无法组装使用10产品过长，整体较为单薄，受外力易变形2CAE分析，结构合理化240建议设计机壳厚度均匀.增加加强筋.研发部供应商与手柄组立松手柄使用手感差2与后柄配合圆柱及槽位过松1CAE分析，结构合理化24与内部机身无法组立生产作业困难8壳体变形2CAE分析，结构合理化464建议设计考虑内部空间足够位,组装不被干涉研发部生产部本体外观不良（夹线，气纹等）影响外观4模具进料口设计不良4改良模具进料口及MF模流分析232螺丝柱裂使用寿命短6螺丝柱过细及成型不良4优化结构及控制成型条件,进料监控248建议螺丝柱厚度足够,螺丝与孔配合适当研发部供应商本体变形xxxxxx科技有限公司产品名称/型号编制日期最新修订日期版本本体(设计)DFMEA 设计失效模式及后果分析1*严重度数SEV高于或等于5的需要填写后面的建议措施。
AIAG&VDA FMEA培训教材之DFMEA设计失效模式及影响分析七步法七步法关系图系统子系统单元子系统单元零件元素零件元素功能功能功能功能功能功能失效失效失效失效失效失效失效后果失效后果失效模式失效原因失效原因严重度（S）发生度（O）探测度（D）现行防范措施现行发现措施较低的O值较低的D值推荐防范措施推荐发现措施AP较低的AP系统系统系统系统分析失效分析和风险降低1.规划和准备3.功能分析4.失效分析5.风险分析6.优化2.结构分析7. 结果文件化风险沟通FMEA结果文件化七步法七步法第一步：规划和准备目的：是根据正在开发的分析类型（即系统）来定义FMEA 中包含和不包含的内容。
例如，系统、子系统或组件。
DFMEA 规划和准备的工具：框（边界）图•需要谁加入团队？FMEA 团队•什么时候？FMEA 时间•我们为什么在这里？FMEA 意图•我们该如何分析？FMEA 工具•需要完成哪些工作？FMEA 任务◆设计FMEA规划和准备的主要目标是：✓新开发的产品和过程；✓定义对设计的哪些方面进行分析；✓形成项目计划；✓确定应用于确定范围的相关经验教训和参考资料；✓定义团队职责。
设计FMEA步骤一：规划和准备▪分析范围应在项目开始时确定，以确保实施的方向和关注点一致；▪FMEA团队应关注导致风险项的根本原因和针对风险项采取措施的有效性；▪聚焦风险越高的问题越应深入讨论，关于低风险问题，最好避免冗长的讨论；▪风险矩阵是一个很好的识别风险高低的有效辅助工具范围定义的辅助方法：▪原理图▪物料清单（BOM ）▪以前类似产品的FMEA▪危害分析与风险评估（HARA ）▪威胁分析与风险评估（TARA ）▪可制造性和装配设计（DFM/A ）▪以往质量问题（场内故障，现场故障，类似产品的保修和保单索赔）▪QFD 质量功能展开▪法规要求▪技术要求▪客户需求/期望（外部和内部客户）▪要求规范▪功能模型▪风险矩阵▪框（边界）图▪参数（P ）图▪接口矩阵▪Focus矩阵FMEA实施之前，必须清晰理解并确定产品需求,通过VOC，QFD，法律法规，行业/企业标准，客户需求清单等整体识别产品需求。

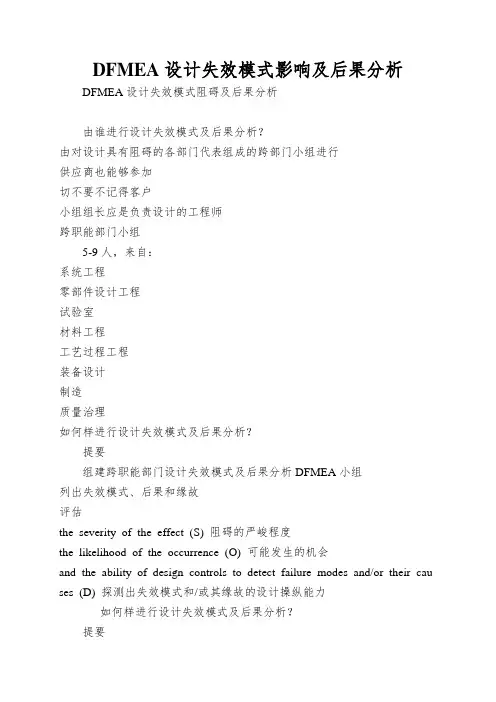

DFMEA设计失效模式影响及后果分析DFMEA设计失效模式阻碍及后果分析由谁进行设计失效模式及后果分析？由对设计具有阻碍的各部门代表组成的跨部门小组进行供应商也能够参加切不要不记得客户小组组长应是负责设计的工程师跨职能部门小组5-9人，来自：系统工程零部件设计工程试验室材料工程工艺过程工程装备设计制造质量治理如何样进行设计失效模式及后果分析？提要组建跨职能部门设计失效模式及后果分析DFMEA小组列出失效模式、后果和缘故评估the severity of the effect (S) 阻碍的严峻程度the likelihood of the occurrence (O) 可能发生的机会and the ability of design controls to detect failure modes and/or their cau ses (D) 探测出失效模式和/或其缘故的设计操纵能力如何样进行设计失效模式及后果分析？提要Calculate the risk priority number (RPN) to prioritize corrective actio ns 运算风险优先指数(RPN)以确定应优先采取的改进措施如何样进行设计失效模式及后果分析？提要Plan corrective actions 制订纠正行动打算Perform corrective actions to improve the product 采取纠正行动，提升产品质量Recalculate RPN 重新运算风险优先指数(RPN)如何样进行设计失效模式及后果分析？提要先在草稿纸上进行分析；当小组达成一致意见后，再将有关信息填在设计失效模式及后果分析FMEA表上use fishbone and tree diagrams liberally 充分利用鱼骨图和树形图trying to use the FMEA form as a worksheet leads to confusion and mes sed-up FMEAs 若将FMEA表当做工作单使用，就会造成纷乱，使FMEA 一塌糊涂建议1. 组建一个小组并制订行动打算绝不能由个人单独进行设计失效模式及后果分析，因为：由个人进行会使结果显现偏差进行任何活动，都需要得到其他部门的支持应指定一个人(如组长)保管设计失效模式及后果分析FMEA表格应将小组成员的姓名和部门填入设计失效模式及后果分析FMEA表格2. 绘制产品功能结构图一种图示方法，其中包括：用块表示的各种组件(或特性)用直线表示的各组件之间的相互关系适当的详细程度结构图3. 列出每个组件的功能功能系指该组件所起的作用以下列形式讲明功能：V erb + Object + Qualifier动词+宾语+修饰词例如：insulates core 使型芯绝缘assures terminal position in connector 确保端子与接头连接到位protects tang from smashing, etc. 防止柄脚被压碎，等Don't forget auxiliary functions as well a primary functions 不要不记得差不多功能和辅助功能Often, components work together to perform a function 通常，多个组件一起行使某一功能Hint: Use the Block Diagram! 提示：利用结构图！4. 列出质量要求a customer want or desire 客户的期望或要求could seriously affect customer perception 有可能严峻阻碍客户的看法could lead to a customer complaint 有可能导致客户投诉Hint: Use QFD 提示：使用质量功能展开5. 列出潜在的失效模式a defect, flaw, or other unsatisfactory condition in the product that is caused by a design weakness 由设计缺陷造成的产品缺陷、瑕疵或其它令人不中意的情形典型的失效模式- breaks- cracks破裂断裂- corrodes- sticks腐蚀粘结- unseats- deforms/melts未到位变形/熔化提示从前两个步骤做起：功能质量要求AIAG将失效模式定义为产品不能实现其设计意图的一种方式。
