高二物理恒定电流单元检测题1

恒 定 电 流第Ⅰ卷（选择题）一、本题共6小题，每小题3分，共18分．在每小题给出的四个选项中，只有一个选项正确．选对的得3分，选错或不答的得0分 1、下列有关电阻的说法不正确的是（）A ．由I UR =可知，电阻与电压、电流均有关 B ．由SlR ρ=可知，电阻与导体的长度和横截面积都有关系C ．热敏电阻的温度越高，其ρ越小D ．用超导体做成的导体，电阻为零，故不发热。

2、电池甲、乙、丙、丁的电动势都为6v ，内电阻依次为1Ω、2Ω、3Ω、4Ω，要使R ＝2Ω的电阻得到最大功率，应该用哪一电池与R 连成一简单电路（ ） A.甲 B.乙 C.丙 D.丁3、如图所示，电解槽内有一价的电解溶液，t s 内通过溶液内横截面S 的正离子数是n 1，负离子数是n 2，设元电荷的电量为e ，以下解释正确的是（ ）A 、正离子定向移动形成电流，方向从A 到B ，负离子定向移动形成电流方向从B 到A B 、溶液内正负离子沿相反方向运动，电流相互抵消C 、溶液内电流方向从A 到B ，电流I=t e n 1 D 、溶液内电流方向从A 到B ，电流I=ten n )(21+ 4、如图所示的U ～I 图线中，Ⅰ是电源的路端电压随电流变化的图线，Ⅱ是某电阻两端的电压随电流变化的图线，当该电源向该电阻供电时，电阻上消耗的功率和电源的效率分别为（ ） A ．4w 和33.3％ B ．2w 和66.7％C ．2w 和33.3％D ．4w 和66.7％5．如图所示，当电键闭合时，P 、Q 两点的电势变化情况是（ ） A ．两点电势都升高 B ．两点电势都降低C ．P 点电势升高，Q 点电势降低D ．P 点电势降低，Q 点电势升高6、一测量仪表当作电流表使用，将它接人某一电路中，此时仪表指针恰好满偏，若在此仪表上并联一个电阻R 0，仪表指针回落到满偏的1／5；若将此仪表当作电压表使用，并将它并联到另一电路两端，仪表指针恰好满偏，此时在仪表上再将电阻R 0串联上去，然A B后再测同一电压（不计仪表对原电路的影响），将是（ ） A ．仍为满偏 B ．满偏的五分之四 C ．超过满偏 D ．满偏的五分之一二、本题共5小题，每小题6分，共30分．在每小题给出的四个选项中，至少有两个选项正确．全部选对的得6分，选对但不全的得3分，有选错或不答的得0分．7.关于闭合电路的性质，下列说法正确的是( )A ．外电路断路时，路端电压最高B ．外电路短路时，电源的功率最大C ．外电路电阻变大时，电源的输出功率变大D ．不管外电路电阻怎样变化，其电源的内、外电压之和保持不变8．关于电源的说法，正确的是（ ）A ．在电源内部从正极到负极电势逐渐提高B ．电源向外提供的电能越多，表明电动势越大C ．电动势表示电源将单位正电荷从负极移到正极时，非静电力做的功D ．E=qw只是电动势的定义式而非决定式，电动势的大小是由电源内非静电力的特性决定的9、如图所示，已知直流电动机M 的电阻是R ，电源的电阻是r ，当电动机正常工作时电压表的示数是U ，电流表的示数是I .（ ）A.t 秒钟内，电动机产生的热量是IUtB.t 秒钟内，电动机消耗的电能是IUtC.电源电动势是IR +IrD.电源电动势是U +Ir10、如图所示，不计电表内阻的影响，由于某一个电阻断路，使电压表、电流表的示数均变大，这个断路的电阻可能是（ ） A ．R l B ．R 2C ．R 3D ．R 411、如图所示，电源内阻不计，同一个未知电阻Rx ，用甲、乙两种电路测量，将电压表的读数与电流表的读数之比称为测量值。

高二下册物理恒定电流单元综合检测卷及答案一、选择题。

共12小题，共48分。

下列各小题中，有的有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但选不全的得2分，选错或不选的得0分。

1、R1和R2分别标有“2Ω、1.0A”和“4Ω、0.5A”，将它们串联后接入电路中，如图所示，则此电路中允许消耗的功率为( )A. 6.0 WB. 5.0 WC. 3.0 WD. 1.5 W2、在图所示的电路中，电源电动势为E、内电阻为r，C为电容器，R0为定值电阻，R为滑动变阻器。

开关闭合后，灯泡L能正常发光。

当滑动变阻器的滑片向右移动时，下列判断正确的是( )A.灯泡L将变暗B.灯泡L将变亮C.电容器C的电量将减小D.电容器C的电量将增大3、分别测量两个电池的路端电压和电流，得到如图所示的a、b两条U-I图线，比较两图线，可得出结论( )A.a电池的电动势较小、内阻较大B.a电池的电动势较大、内阻较大C.b电池的电动势较大、内阻较小D.b电池的电动势较小、内阻较大4、在研究微型电动机的性能时，可采用图所示的实验电路。

当调节滑动变阻器R，使电动机停止转动时，电流表和电压表的示数分别为0.5 A和1.0 V;重新调节R，使电动机恢复正常运转时，电流表和电压表的示数分别为2.0A和15.0V 。

则有关这台电动机正常运转时的说法正确的是( )A.电动机的输出功率为8 wB.电动机的输出功率为30 WC.电动机的内电阻为2 ΩD.电动机的内电阻为7.5 Ω5、关于闭合电路的性质，下列说法不正确的是( )A.外电路断路时，路端电压B.外电路短路时，电源的功率C.外电路电阻变大时，电源的输出功率变大D.不管外电路电阻怎样变化，其电源的内、外电压之和保持不变6、如图所示，甲、乙两电路中电源完全相同，电阻R1>R2，在两电路中分别通过相同的电荷量q的过程中，下列判断正确的是( )A.电源内部产生电热较多的是乙电路B.R1上产生的电热比R2上产生的电热多C.电源做功较多的是甲电路D.甲、乙两电路中电源做功相等7、如图甲所示，在滑动变阻器的滑动触头P从一端滑到另一端的过程中，两块理想电压表的示数随电流表示数的变化情况如图乙所示，则滑动变阻器的阻值和定值电阻R0的值分别为( )A.3Ω，12ΩB.15Ω，3ΩC.12Ω，3ΩD.4Ω，15Ω8、如图所示，一电压表和可变电阻器R串联后接在一个电压恒定的电源两端，如果可变电阻的阻值减小到原来的，电压表的示数将由U变为2U，则( )A.流过R的电流将增大到原来的2倍B.R两端的电压将减来原来的C.R上消耗的功率将变为原来的D.当R阻值变为零时，电压表示数将增大到3U9、如图所示电路的三根导线中有一根是断的。

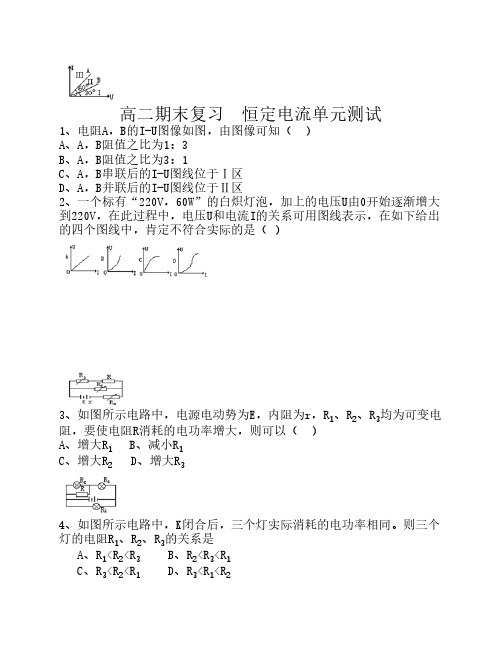

高二期末复习 恒定电流单元测试1、电阻A，B的I-U图像如图，由图像可知（ ）A、A，B阻值之比为1：3B、A，B阻值之比为3：1C、A，B串联后的I-U图线位于Ⅰ区D、A，B并联后的I-U图线位于Ⅱ区2、一个标有“220V，60W”的白炽灯泡，加上的电压U由0开始逐渐增大到220V，在此过程中，电压U和电流I的关系可用图线表示，在如下给出的四个图线中，肯定不符合实际的是（ ）3、如图所示电路中，电源电动势为E，内阻为r，R1、R2、R3均为可变电阻，要使电阻R消耗的电功率增大，则可以（ ）A、增大R1B、减小R1C、增大R2D、增大R34、如图所示电路中，K闭合后，三个灯实际消耗的电功率相同。

则三个灯的电阻R1、R2、R3的关系是A、R1<R2<R3B、R2<R3<R1C、R3<R2<R1D、R3<R1<R25、用伏安法测电阻时，电流表外接电路和电流表内接电路的误差来源是A、外接电路由于电压表内阻的分流，使得电阻的测量值小于真实值B、外接电路由于电压表内阻的分流，使得电阻的测量值大于真实值C、内接电路由于电流表内阻的分压，使得电阻的测量值小于真实值D、内接电路由于电流表内阻的分压，使得电阻的测量值大于真实值6、如图电路中，当变阻器R的滑片P向下滑动时，电压表和电流表的示数变化的情况是A、V和A的示数都变大B、V和A的示数都变小C、V的示数变大，A的示数变小D、V的示数变小，A的示数变大7、如图电路中，电源内阻为，电阻R1=R2=，K断开时，R1消耗的电功率为P1，K闭合后，R1消耗的电功率为P’1，则P1：P’1=8、A，B两个电压表，串联后接在一电源上，A的示数为U1，B的示数为U2，若将B单独接在电源上，其示数为U3，则该电源的电动势E=9、一微型吸尘器的直流电动机加0.3V电压时，通过电动机的电流为0.3A，电动机不转，加2V电压时，电动机正常运转，通过电动机的电流为0.8A，此时电动机消耗的电功率为 ，电动机输出的机械功率为 （电动机机械损耗不计）10、如图电路中，电源电动势ε=10V，内阻r=2Ω，电阻R=0.5Ω 则（1）变阻器阻值调至R= Ω时 电源输出的电功率最大，最大输出功率为 。

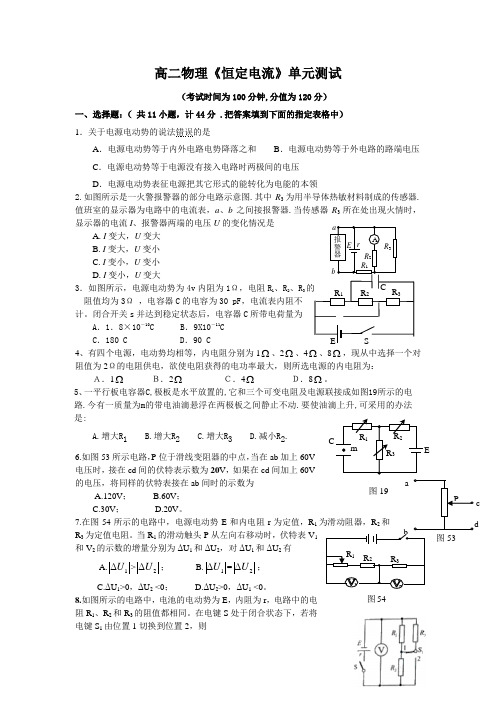

高二物理《恒定电流》单元测试（考试时间为100分钟,分值为120分）一、选择题：（ 共11小题，计44分 .把答案填到下面的指定表格中） 1．关于电源电动势的说法错误的是A ．电源电动势等于内外电路电势降落之和B ．电源电动势等于外电路的路端电压C ．电源电动势等于电源没有接入电路时两极间的电压D ．电源电动势表征电源把其它形式的能转化为电能的本领2.如图所示是一火警报警器的部分电路示意图.其中R 3为用半导体热敏材料制成的传感器.值班室的显示器为电路中的电流表，a 、b 之间接报警器.当传感器R 3所在处出现火情时，显示器的电流I 、报警器两端的电压U 的变化情况是 A .I 变大，U 变大 B .I 变大，U 变小C .I 变小，U 变小D .I 变小，U 变大3．如图所示，电源电动势为4v 内阻为1Ω，电阻R 1、R 2、R 3阻值均为3Ω ，电容器C 的电容为30 pF ，电流表内阻不 计。

闭合开关s 并达到稳定状态后，电容器C 所带电荷量为A ．1．8×10－10CB ．9X10－11C C ．180 CD ．90 C 4、有四个电源，电动势均相等，内电阻分别为1Ω、2Ω、4Ω、8Ω，现从中选择一个对阻值为2Ω的电阻供电，欲使电阻获得的电功率最大，则所选电源的内电阻为： Ａ．1Ω Ｂ．2Ω Ｃ．4ΩＤ．8Ω。

5、一平行板电容器C,极板是水平放置的,它和三个可变电阻及电源联接成如图19所示的电路.今有一质量为m 的带电油滴悬浮在两极板之间静止不动.要使油滴上升,可采用的办法是:A.增大R 1B.增大R 2C.增大R 3D.减小R 2.6.如图53所示电路，P 位于滑线变阻器的中点，当在ab 加上60V 电压时，接在cd 间的伏特表示数为20V ，如果在cd 间加上60V的电压，将同样的伏特表接在ab 间时的示数为A.120V ；B.60V ；C.30V ；D.20V 。

7.在图54所示的电路中，电源电动势E 和内电阻r 为定值，R 1为滑动阻器，R 2和R 3为定值电阻。

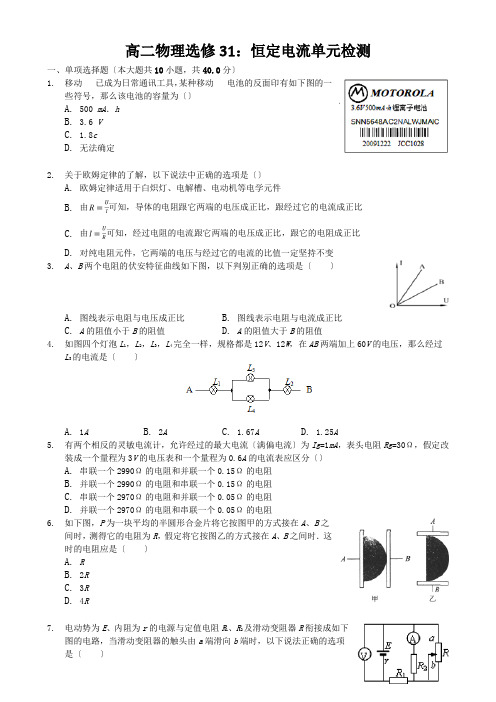

高二物理选修31：恒定电流单元检测一、单项选择题〔本大题共10小题，共40.0分〕1.移动已成为日常通讯工具，某种移动电池的反面印有如下图的一些符号，那么该电池的容量为〔〕A. 500 mA．hB. 3.6 VC. 1.8cD. 无法确定2.关于欧姆定律的了解，以下说法中正确的选项是〔〕A. 欧姆定律适用于白炽灯、电解槽、电动机等电学元件B. 由可知，导体的电阻跟它两端的电压成正比，跟经过它的电流成正比C. 由可知，经过电阻的电流跟它两端的电压成正比，跟它的电阻成正比D. 对纯电阻元件，它两端的电压与经过它的电流的比值一定坚持不变3.A、B两个电阻的伏安特征曲线如下图，以下判别正确的选项是〔〕A. 图线表示电阻与电压成正比B. 图线表示电阻与电流成正比C. A的阻值小于B的阻值D. A的阻值大于B的阻值4.如图四个灯泡L1，L2，L3，L4完全一样，规格都是12V、12W，在AB两端加上60V的电压，那么经过L3的电流是〔〕A. 1AB. 2AC. 1.67AD. 1.25A5.有两个相反的灵敏电流计，允许经过的最大电流〔满偏电流〕为Ig=1mA，表头电阻Rg=30Ω，假定改装成一个量程为3V的电压表和一个量程为0.6A的电流表应区分〔〕A. 串联一个2990Ω的电阻和并联一个0.15Ω的电阻B. 并联一个2990Ω的电阻和串联一个0.15Ω的电阻C. 串联一个2970Ω的电阻和并联一个0.05Ω的电阻D. 并联一个2970Ω的电阻和串联一个0.05Ω的电阻6.如下图，P为一块平均的半圆形合金片将它按图甲的方式接在A、B之间时，测得它的电阻为R，假定将它按图乙的方式接在A、B之间时．这时的电阻应是〔〕A. RB. 2RC. 3RD. 4R7.电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R衔接成如下图的电路，当滑动变阻器的触头由a端滑向b端时，以下说法正确的选项是〔〕A. 电压表和电流表读数都减小B. 电压表和电流表读数都增大C. 电压表读数增大，电流表读数减小D. 电压表读数减小，电流表读数增大8.如下图，电路中开关S闭合时，表V1、V2、A的示数区分为220 V、110 V、0.2 A．假定电路出现缺点，V1和V2的示数都是220 V，而A示数为零时( )A. 出缺点的是L2，且L2断路B. 出缺点的是L2，且L2短路C. 出缺点的是L1，且L1断路D. L1和L2都同时断路9.在纯电阻电路中，当用一个固定的电源〔设E、r是定值〕向变化的外电阻供电时，关于电源的输入功率P随外电阻R变化的规律如下图，那么以下说法错误的选项是〔〕A. 当R=r时，电源有最大的输入功率B. 当R=r时，电源的效率η=50%C. 电源的输入功率P随外电阻R的增大而增大D. 电源的效率η随外电阻R的增大而增大10.直流电动机的线圈电阻为R，正常任务时，电动机两端的电压为U，经过的电流强度为I，任务时间为t，以下说法正确的选项是〔〕A. 电动机线圈发生的热量为I2RtB. 电动机线圈发生的热量为C. 电动机消耗的电能为D. 电动机输入的机械能为UIt二、多项选择题〔本大题共5小题，共20.0分〕11.如下图，甲、乙两个电路都是由一个灵敏电流表G和一个变阻器R组成的，灵敏电流表的满偏电流I g=2mA，内电阻R g=300Ω，那么以下说法正确的选项是〔〕A. 甲表是电流表，R增大时量程增大B. 乙表是电压表，R增大时量程增大C. 在甲图中，假定改装成的电流表的量程为0.6A，那么R=0.5ΩD. 在乙图中，假定改装成的电压表的量程为3V，那么R=1200Ω12.某同窗将不时流电源的总功率P E、输入功率P R和电源外部的发热功率P r随电流I变化的图线画在同一坐标系内，如下图，依据图线可知以下表达正确的选项是〔〕A. 反映P r变化的图线是cB. 电源电动势为8 VC. 电源内阻为2ΩD. 当电流为0.5 A时，外电路的电阻为6Ω13.如下图，一台电动机提着质量为m的物体，以速度v匀速上升．电动机线圈的电阻为R，电源电动势为E，经过电源的电流为I，外地重力减速度为g，疏忽一切阻力导线电阻，那么〔〕A. 电源内阻B. 电源内阻C. 假设电动机转轴被卡住而中止转动，较短时间内电源消耗的功率将变大D. 假设电动机转轴被卡住而中止转动，较短时间内电源消耗的功率将变小14.如下图为某一电源的U﹣I曲线，由图可知A. 电源电动势为2.0 VB. 电源内电阻为ΩC. 电源短路时电流为10AD. 电路路端电压为1.5 V时，电路中电流为5.0 A15.如下图，电源电动势E=9V，内电阻r=4.5Ω，变阻器R l的最大电阻R m=5.0Ω，R2=1.5Ω，R3=R4=1000Ω，平行板电容器C的两金属板水平放置．在开关S与a接触且当电路动摇时，电源恰恰有最大的输入功率，在平板电容器正中央引入一带电微粒，也恰能运动．那么〔〕A. 在题设条件下，R1接入电路的阻值为3Ω，电源的输入功率为4.5WB. 引入的微粒带负电，当开关接向b〔未接触b〕的进程中，微粒将向下运动C. 在题设条件下，R1的阻值增大时，R2两端的电压增大D. 在题设条件下，当开关接向b后，流过R3的电流方向为d→c三、实验题探求题〔本大题共2小题，共10.0分〕16.为了测量一精细金属丝的电阻率：先用多用电表挡粗测其电阻为______，然后用螺旋测微器测其直径为______ mm，游标卡尺测其长度是______ mm．17.某同窗用如图甲所示的电路测定电源的电动势和内电阻．干电池的电动势约为1.5V，内阻约为1Ω；电压表〔量程0～3V，内阻3kΩ〕，电流表〔量程0～0.6A，内阻1.0Ω〕，滑动变阻器有R1〔最大阻值10Ω，额外电流2A〕和R2〔最大阻值100Ω，额外电流0.1A〕各一只．〔1〕实验中滑动变阻器应选用______ ．〔选填〝R1”或〝R2”〕〔2〕在图乙中用笔画线替代导线衔接实验电路．〔3〕在实验中测得多组电压和电流值，失掉如图丙所示的电压与电流关系图线，依据图线求出的电源电动势E= ______ V，内阻r= ______ Ω．〔结果保管两位小数〕四、计算题〔本大题共3小题，共30.0分〕18.如下图，电源电动势E=18V，内阻r=2Ω，两平行金属板水平放置，相距d=2cm，当变阻器R2的滑片P恰恰移到中点时，一带电量q=-2×10-7C的液滴刚好运动在电容器两板的正中央，此时理想电流表的读数为1A．定值电阻R1=6Ω求：〔1〕带电液滴的质量〔取g=10m/s2〕．〔2〕当把滑动变阻器的滑动片P迅速移到C点后，液滴抵达极板时的动能．19.如下图电路中，电源电动势E=12V，内阻r=2Ω，指示灯R L的阻值为16Ω，电动机M线圈电阻R M为2Ω．当开关S闭合时，指示灯R L的电功率P=4W．求：〔1〕流过电流表A的电流．〔2〕电动机M输入的机械功率．20.如下图，电阻R1为4Ω，电源内阻r为1Ω，当合上电键S且滑动变阻器R2为4Ω时，电源的总功率为16W，电源的输入功率为12W，灯泡正常发光。

高二物理恒定电流练习题(含答案) 高二物理恒定电流1.当变阻器R的阻值增加时，R两端的电压将减小，通过R的电流强度将减小。

2.若滑动变阻器的滑动端P向下滑动时，L2变亮，L1、L3、L4不变。

3.当滑动触头P向b端滑动时，A灯变暗，B灯变亮，R1消耗的功率变小。

4.原来断开的开关K闭合时，电路中Ua降低，Ub升高。

5.滑动变阻器的滑片P由b端逐渐向a端移动过程中，A2示数先增大后减小，A1示数先减小后增大。

6.电上所带电量为4μC。

7.可变电阻R4的取值为40Ω。

8.要使液滴上升，可使R2减小。

9.在这个电路中，有一个水平放置的平行板电C，带电液滴静止在其中。

四个电键都是闭合的。

如果只打开一个电键，液滴会怎样运动？选项包括：A。

只打开K1，液滴仍然保持静止；B。

只打开K2，液滴会加速向上运动；C。

只打开K3，液滴仍然保持静止；D。

只打开K4，液滴会加速向下运动。

10.在这个电路中，开关K最初是闭合的。

当电阻R1和R2的滑片处于图中所示位置时，带电尘埃P悬浮在平行板电中，保持静止状态。

要使尘埃加速向下运动，应该采取哪些措施？选项包括：A。

将R1的滑片向上移动；B。

将R2的滑片向上移动；C。

将R2的滑片向下移动；D。

断开开关K。

11.在这个电路中，电源的电动势是恒定的。

如何使灯泡变暗？选项包括：A。

增大R1；B。

减小R1；C。

增大R2；D。

减小R2.13.这个电路中，直线OAC表示某个直流电源的总功率P总随电流I变化的图像，抛物线OBC表示同一个电源内部的热功率Pr随电流I变化的图像。

如果A和B对应的横坐标是2A，那么线段AB表示的功率和I=2A对应的外电阻是什么？选项包括：A。

2W，0.5Ω；B。

4W，2Ω；C。

2W，1Ω；D。

6W，2Ω。

14.在这个电路中，电阻R=3Ω。

当开关K断开时，电源内电路消耗功率与输出功率之比为1:3；当K闭合时，电源内电路消耗功率与输出功率相等。

那么当K断开和闭合时，电灯L上消耗功率的比例是多少？选项包括：A。

2019年高二物理恒定电流单元检测一、单选题1.在示波管中，电子枪每3秒内发射6×10−3C的电荷，则示波管中电流为()A. 4.8×10−6AB. 2×10−3AC. 9.6×10−6AD.3×10−6A2.如图描绘了两个电阻的伏安曲线，由图中可知，若将这两个电阻并联接入电路中，则通过R1、R2的电流比是()A. 1：2B. 3：1C. 6：1D. 1：63.将一个表头并联一个电阻R就改装成了一个大量程的电流表。

把改装后的电表和一个标准电流表串联后去测量电流，发现标准电表的示数为1A，改装电表的示数为0.95A。

为了使改装表与标准电表测量值一致，下列说法正确的是A. 在R上并联一个阻值很大的电阻B. 在R上并联一个阻值很小的电阻C. 在R上串联一个阻值很大的电阻D. 在R上串联一个阻值很小的电阻4.一粗细均匀的镍铬丝，截面直径为d，电阻为R，把它拉制成直径为d10的均匀细丝后，它的电阻变为( )A. R1000B. 10 000R C. 100R D. R1005.忽略温度对电阻的影响，下列说法中错误的是()A. 根据R=U/I知，当通过导体的电流不变，加在电阻两端的电压为原来的两倍时，导体的电阻也变为原来的两倍B. 根据R=U/I知，虽然加在电阻两端的电压为原来的两倍，但导体的电阻不变C. 根据R=ρLS知，导体的电阻与导体的电阻率和导体的长度成正比，与导体的横截面积成反比D. 导体的电阻率与导体的电阻R，横截面积S，与导体的长度L皆无关6.如图所示，图中的四个电表均为理想电表，当滑线变阻器滑动触点P向右端移动时，下面说法中正确是()A. 伏特表V1的读数减小，安培表A1的读数增大B. 伏特表V1的读数增大，安培表A1的读数减小C. 伏特表V2的读数减小，安培表A2的读数增大D. 伏特表V2的读数减小，安培表A2的读数减小7.如图所示，直线A为电源的U−I图线，曲线B为小灯泡的U−I图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电源的总功率分别是()A. 4W、8WB. 4W、6WC. 2W、4WD. 2W、3W8.理发用的电吹风机中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风将头发吹干.设电动机线圈电阻为R1，它与电热丝电阻值R2串联后接到直流电源上，吹风机两端电压为U，电流为I、消耗的功率为P，则下列关系式中正确的是()A. P=UIB. P=I2(R1+R2)C. P>UID. P<I2(R1+R2)9.如图所示是利用电动机提升重物的示意图，其中D是直流电动机.P是一个质量为m的重物，它用细绳拴在电动机的轴上.闭合开关S，重物P以速度v匀速上升，这时电流表和电压表的示数分别是I=5.0A 和U=110V，重物P上升的速度v=0.70m/s.已知该装置机械部分的机械效率为70%，重物的质量m=45kg.下列说法正确的是()A. 电动机消耗的电功率为550 WB. 细绳对重物做功的机械功率为325 WC. 电动机输出的电功率为400 WD. 电动机线圈的电阻为5Ω10.阻值相等的四个电阻、电容器C及电池E(内阻可忽略)连接成如图所示电路.开关S断开且电流稳定时，C所带的电荷量为Q1，闭合开关S，电流再次稳定后，C所带的电荷量为Q2.Q1与Q2的比值为()A. 25B. 12C. 35D. 2311.如图所示，甲、乙两个电路都是由一个灵敏电流计G和一个滑动变阻器R组成，(1)甲表是电流表，R增大时量程增大(2)甲表是电流表，R增大时量程减小(3)乙表是电压表，R增大时量程增大(4)乙表是电压表，R增大时量程减小下列说法正确的是()A. (1)和(3)B. (1)和(4)C. (2)和(3)D. (2)和(4)12.某同学用多用电表的欧姆挡的“×10Ω”挡测量一个电阻的阻值，发现表的指针偏转角度很小，如图所示，为了准确测定该电阻的阻值，正确的做法是()A. 应把选择开关换到“×100Ω”挡，重新进行欧姆调零后再测量B. 应把选择开关换到“×100Ω”挡，不用再进行欧姆调零就直接测量C. 应把选择开关换到“×1Ω”挡，重新进行欧姆调零后再测量D. 应把选择开关换到“×1Ω”挡，不用再进行欧姆调零就直接测量二、多选题13.如图为一块手机电池的背面印有的一些符号，下列说法正确的是()A. 该电池的容量为500mA⋅ℎB. 该电池的电动势为3.6VC. 该电池在工作1小时后达到的电流为500mAD. 若电池以10mA的电流工作，可用50小时14.手电筒中的干电池的电动势为1.5V，用它给某小灯泡供电时，电流为0.3A，在某次接通开关的10s时间内，下列说法正确的是()A. 干电池把化学能转化为电能的本领比电动势为2V的蓄电池强B. 干电池在10s内将4.5J的化学能转化为电能C. 电路中每通过1C的电量，电源把1.5J的化学能转化为电能D. 该干电池外接电阻越大，输出功率越大15.在如图所示电路中，电源的电动势E=3V，内电阻r=0.5Ω，电阻R1=2Ω，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，则下列叙述中正确的是()A. I变小，U1变小B. U2变小，U3变大C. 电阻R1的电功率减小D. 电源的输出功率减小16.上海世博会中国馆的所有门窗都采用LOM−E玻璃，它可将阳光转化为电能并储存起来.国家馆顶上的观景台也引进了最先进的太阳能薄膜，它能储藏阳光并利用光电转换设备将太阳能转化为电能.已知太阳能电池板的开路电压为800mV，短路电流为40mA.现将该电池板与一阻值为20Ω的电阻器连成一闭合电路，下列说法正确的是()A. .电池板的电动势为800 mVB. .电池板的内电阻为20ΩC. .闭合电路的路端电压为800 mVD. .闭合电路的路端电压为400 mV17.在如图所示的U−I图象中，直线a为某电源的路端电压U与于路电流I的关系图象，直线b为某电阻R的伏安特性曲线.用该电源和电阻R连接成闭合电路，由图象可知()A. R的阻值1.5ΩB. 电源电动势为3V，内电阻为0.5ΩC. 电源的输出功率为3.0WD. 电源的效率为50%三、实验题探究题18.小灯泡灯丝的电阻会随温度的升高而变大.某同学为研究这一现象，用实验描绘小灯泡的伏安特性曲线．实验可供选择的器材有：A.小灯泡(“2.5V，1.2W”)B.电流表(量程：0～0.6A，内阻为1Ω)C.电压表(量程：0～3V，内阻未知)D.滑动变阻器(0～10Ω，额定电流1A)E.滑动变阻器(0～5Ω，额定电流0.5A)F.电源(E=3V，内阻不计)G.定值定阻R0(阻值R0=6Ω)H.开关一个和导线若干(1)要求小灯泡两端的电压从零开始变化，且能尽量消除系统误差，在图1方框内画出实验电路图．(2)实验中，应该选用的滑动变阻器是______ (填写器材前字母代号)．(3)按照正确的电路图，该同学测得实验数据如下：(I是的示数，U是的示数，U灯是小灯泡两端的实际电压).请通过计算补全表格中的空格，然后在图2中画出小灯泡的伏安特性曲线．I/A0.050.100.150.200.250.300.350.400.450.48U/V0.080.150.250.400.600.90 1.30 1.85 2.50 3.00U/V灯(4)该同学将与本实验中一样的两个小灯泡以及给定的定值电阻R0三者一起串联接在本实验中提供的电源两端，则每个灯泡的实际功率是______ W．四、计算题19.如图所示的电路中，电源电动势为E=6V，内电阻为r=2Ω，外电路电阻为R=10Ω，闭合电键S后，求：(1)通过电阻R的电流强度I；(2)电阻R两端的电压U；(3)电阻R上所消耗的电功率P．20.某一用直流电动机提升重物的装置，电动机线圈电阻为r=1Ω，电动机两端电压恒为5V，物体A重20N.某时刻电路中的电流为1A，不计摩擦力，求：(1)此时电动机线圈电阻上消耗的热功率是多少？(2)此时电动机的输入功率和输出功率各是多少？10s内可以把重物A匀速提升多高？(3)电动机对该重物的最大提升速度是多少？21.如图所示电路中，R1=3Ω，R2=6Ω，R3=1.5Ω，C=20μF，当开关S1闭合、S2断开电路稳定时，电源消耗的总功率为P总1=2W，当开关S1、S2都闭合电路稳定时，电源消耗的总功率为P总2=4W，求：(1)电源电动势E和内阻r；(2)当S1闭合，S2断开，电路稳定后，电容器所带的电量为多少；(3)当S1、S2都闭合电路稳定时，电源的输出功率及电容器所带的电量各为多少？答案和解析【答案】1. B2. D3. D4. B5. A6. A7. B8. A9. A10. C11. C12. A13. ABD14. BC 15. ACD16. ABD17. AD18. D；0.1819. 解：(1)根据闭合电路欧姆定律得通过电阻R的电流强度为：I=ER+r =610+2A=0.5A(2)电阻R两端的电压为：U=IR=0.5×10V=5V(3)电阻R上所消耗的电功率为：P=I2R=0.52×10W=2.5W 答：(1)通过电阻R的电流强度I为0.5A．(2)电阻R两端的电压U为5V．(3)电阻R上所消耗的电功率为2.5W．20. 解：(1)根据焦耳定律，热功率为P Q=I2r=12×1W=1W．(2)输入功率等于输入电流与电动机两端电压的乘积P入=IU=1×5W=5W输出功率等于输入功率减去发热消耗的功率P 出=P入−P Q=5W−1W=4W．电动机的输出功率用来提升重物，转化为机械功率，在10 s内P出t=mgℎ．解得ℎ=P出tmg=4×1020m=2m．(3)当牵引力等于重力时，速度最大，根据v=P出mg =420=0.2m/s答：(1)此时电动机线圈电阻上消耗的热功率是1W；(2)此时电动机的输入功率为5W，输出功率是4W，10s内可以把重物A匀速提升2m；(3)电动机对该重物的最大提升速度是0.2m/s．21. 解：(1)S1闭合、S2断开电路稳定时，电源消耗的总功率为P总2=IE=E2R2+R3+r代入数据：2=E26+1.5+r①S1、S2都闭合电路稳定时，R12=R1R2R1+R2=3×63+6=2Ω电源消耗的总功率P总2=IE=E2R12+R3+r代入数据：4=E22+1.5+r②联立①②解得电源的电动势E=4V内电阻r=0.5Ω(2)当S1闭合，S2断开，电路稳定后，外部总电阻R总=R2+R3=6+1.5=7.5Ω干路上总电流I=ER+r =47.5+0.5A=0.5A电容器两端电压和电阻R2两端电压相同，U C=U2=IR2=0.5×6V=3V 电容器所带的电荷量为Q=CU C=20×10−6×3=6×10−5C(3)当S1、S2闭合时，外部总电阻R=R12+R3=2+1.5=3.5Ω干路上总电流I′=ER′+r =43.5+0.5A=1A电源的输出功率P=UI=I2R=12×3.5=3.5W当S1、S2闭合时，电容器两端电压为0电容器所带的电荷量为Q=0答：(1)电源电动势E为4V和内阻r为0.5Ω；(2)当S1闭合，S2断开，电路稳定后，电容器所带的电量为6×10−5C；(3)当S1、S2都闭合电路稳定时，电源的输出功率3.5W及电容器所带的电量为0。

恒定电流单元测试题一、选择题1．对于欧姆定律,理解正确的是（）A．从I=U/R可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比B．从R=U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C．从U =IR可知，导体两端的电压随电阻的增大而增高D．从R=U/I可知，导体两端的电压为零时，导体的电阻也为零2．关于电动势，下列说法正确的是（）A．电源两极间的电压等于电源电动势B．电动势越大的电源，将其他形式的能转化为电能的本领越大C．电动势的数值等于内外电压之和D．电源电动势与外电路的组成有关3．一个电流表的满偏电流Ig=1mA，内阻Rg=500Ω。

要把它改装成一个量程为10V的电压表，则应在电流表上（）A．串联一个10kΩ的电阻B．并联一个10kΩ的电阻C．串联一个9.5kΩ的电阻D．并联一个9.5kΩ的电阻4．电阻R1、R2、R3串联在电路中。

已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则（）A．三只电阻两端的总电压为18V B．电路中的电流为0．6AC．三只电阻两端的总电压为21V D．电阻R2的阻值为20Ω5. 两只相同的电阻串联后接到电压为9V的恒定电路上，用一只0～5～15V的双量程电压表的5V档测其中一只电阻两端电压时，示数为4.2V，则换用15V档测这个电阻两端电压时，示数为（）A.小于4.2VB.等于4.2VC.大于4.2VD.不能确定6．两根材料和长度都相同的均匀电阻丝R1和R2，R1横截面积较大，在它们上面用少许凡士林粘几根火柴棒，当两端并联在电源上后，若不计散热，则（）A.R1上的火柴棒先掉下来B.R2上的火柴棒先掉下来C.R1和R2上的火柴棒同时掉下来D.无法判断哪根先掉7.用伏安法测电阻时，已知待测电阻大约是10Ω，电流表内阻是1Ω，电压表内阻是5ｋΩ，则（）A.应选用电流表外接电路，此时测量值比真实值大B.应选用电流表外接电路，此时测量值比真实值小C.应选用电流表内接电路，此时测量值比真实值大D.应选用电流表内接电路，此时测量值比真实值小8、某学生在研究串联电路电压特点时，接成如图所示电路，接通K后，他将高内阻的电压表并联在A 、C 两点间时，电压表读数为U ；当并联在A 、B 两点间时，电压表读数也为U ；当并联在B 、C 两点间时，电压表读数为零，则出现此种情况的原因可能是（R 1 、R 2阻值相差不大）（ ）A ．AB 段断路 B ．BC 段断路 C ．AB 段短路D ．BC 段短路9、如图所示的电路中，电源电动势为E ，内阻为r ，R 1和R 2是两个定值电阻。

高二物理恒定电流（B）单元测试题第十四章班级姓名成绩一、选择题:本题共10题。

1. 关于电源电动势的说法中，错误的是（）A．电动势是表征电源把其他形式的能量转化为电能的本领的物理量B．电动势是内、外电路的电势降落之和C．电动势是外电路开路时的路端电压D．电动势是外电路上的电势降落2．使小白炽灯泡长时间通电，则其灯丝电阻的情况应为（）A．灯丝电阻值不变B．由于生热，灯丝横截面积胀大，所以电阻变小C．由于生热，灯丝长度增大，所以电阻变大D．由于生热，构成灯丝的材料电阻率加大，所以灯丝的电阻变大3．图132－1所示电路中，电源电动势为9V，内阻不计，R1=10Ω，R2=20Ω，变阻器R3的最大值为20Ω，S闭合后，在R3阻值变化时，下列说法正确的是（）A．R1两端最小电压为6VB．R1流过最大电流为0.3AC．电池内流过最大电流为0.45AD．R3两端最大电压为4.5V4．如图132－2所示电路，闭合开关S，将滑动变阻器的滑动片p向b端移动时，电压表和电流表的示数变化情况是（）A．电压表示数增大，电流表示数变小B．电压表和电流表示数都增大C．电压表和电流表示数都减小D．电压表示数减小，电流表示数增大图132－1 图132－2 图132－35．如图132－3所示，R1和R2的规格为“4W、100Ω”，R3的规格为“1W、100Ω”，当A、B端加电源通电时，这部分电路允许消耗的最大功率为（）A．9W/8B．1.5W C．3W D．9W6．利用超导材料零电阻的性质，可实现无损耗输电．现有一直流电路，输电线的总电阻为0.4Ω，它提供给用电器的电功率为40kW，电压为800V。

如果用临界温度以下的超导电缆替代原来的输电线，保持供给用电器的功率和电压不变，那么节约的电功率为（）Ａ．1kWＢ．1.6×103kWＣ．1.6kWＤ．10kW7．如图132－4所示电路中有以下关系式①()3232121R R R R R U U •+= ②2121R R U U = ③I 1=I 2+I 3 ④I 1=I 2=I 3 以上关系式正确的是 （ ）A ．①② Ｂ．①③ Ｃ．③④ Ｄ．①④图132－4 图132－58．节日彩灯是由若干只小灯泡串联接到照明电路上的，现有下列四组灯泡供选用，较为合适的是 （ ）A ．10只“12V 10W ”B ．10只“220V 15W ”C ．15只“15V 3W ”D ．30只“9V 2W ”9．如图132－5所示的电路中，当开关S 1断开，S 2、S 3闭合时，熔断器熔断；当开关S 3断开，S 1、S 2闭合时，熔断器不熔断．则电路的故障可能是（已知电阻R 1、R 2、R 3都是完好的） （ ）A ．R 1被短路B ．R 2被短路C ．R 3被短路D ．R 1、R 2、R 3中一个断路10．如图132－6所示，D 为一插头，可接入电压恒定的照明电路中，a 、b 、c 为三只相同且功率较大的电炉，a 靠近电源，b 、c 离电源较远，而离用户电灯L 很近，输电线有电阻。

1《恒定电流》单元检测题一、选择题（在每小题给出的四个选项中，至少有一个选项是正确的） 1．对于金属导体，还必须满足下列哪一个条件才能产生恒定的电流？ （ ）A ．有可以自由移动的电荷B ．导体两端有电压C ．导体内存在电场D ．导体两端加有恒定的电压 2．如图所示，图线1表示的导体电阻为R 1阻为R 2，则下列说法正确的是（ ） A ．R 1：R 2 =1：3 B ．R 1：R 2 =3：1C ．将R 1与R 2串联后接于电源上，则电流比I1：I 2=1：3 D ．将R 1与R 2并联后接于电源上，则电流比I 1：I 2=1：3 3．关于电阻率，下列说法正确的是（ ）A ．电阻率是表征材料导电性的物理量，电阻率越大，导电的性能越好。

B ．各种材料的电阻率都与温度有关，金属导体的电阻率随温度的升高而增大。

C ．超导体是指当温度降低到接近绝对零度的某一临界温度时，它的电阻突然变为零。

D ．有些的合金的电阻率几乎不受温度的影响，通常用它们制成标准的电阻。

4．.一根均匀导线，将它均匀拉长，使导线的直径减小为原来的一半，它的阻值变为64 Ω.则导线原来的电阻值为（ ） A ．128Ω B ．32Ω C ．4Ω D ．2Ω 5．关于导体和绝缘体的如下说法，其中正确的有（ ）A ．超导体对电流的阻碍作用等于零B ．自由电子通过导体时，不会受到阻碍C ．绝缘体接在电路中，仍有极微小电流D ．绝缘体内一个自由电子也没有6．如图所示是测定两个电源的电动势和内电阻实验中得到的电流和路端电压图线，则（ ）A ．当I 1=I 2时，电源总功率P 1=P 2B ．当I 1=I 2时，外电阻R 1=R 2C ．U 1=U 2时，电源输出功率P 出1<P 出2D ．当U 1=U 2时,电源内部消耗的电功率P 内1<P 内27．如图所示的电路中，当变阻器R 3的滑动触头P 向a 端移动时A ．电压表示数变大，电流表示数变小B ．电压表示数变小，电流表示数变大C ．电压表示数变大，电流表示数变大D ．电压表示数变小，电流表示数变小21T 2T/℃8．图所示电路中，各灯额定电压和额定功率分别是：A 灯“10V 10W ”，B 灯“60V 60W ”，C 灯“40V 40W ”，D 灯“30V 30W ”。
