高中物理--恒定电流单元测试(含答案)

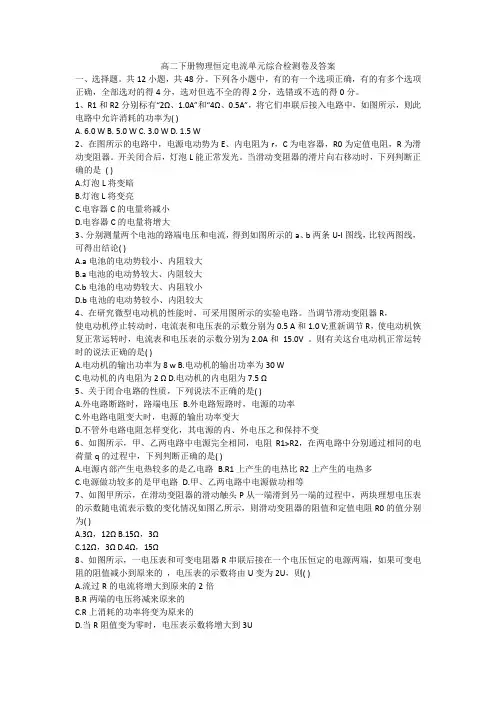

高二下册物理恒定电流单元综合检测卷及答案一、选择题。

共12小题，共48分。

下列各小题中，有的有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但选不全的得2分，选错或不选的得0分。

1、R1和R2分别标有“2Ω、1.0A”和“4Ω、0.5A”，将它们串联后接入电路中，如图所示，则此电路中允许消耗的功率为( )A. 6.0 WB. 5.0 WC. 3.0 WD. 1.5 W2、在图所示的电路中，电源电动势为E、内电阻为r，C为电容器，R0为定值电阻，R为滑动变阻器。

开关闭合后，灯泡L能正常发光。

当滑动变阻器的滑片向右移动时，下列判断正确的是( )A.灯泡L将变暗B.灯泡L将变亮C.电容器C的电量将减小D.电容器C的电量将增大3、分别测量两个电池的路端电压和电流，得到如图所示的a、b两条U-I图线，比较两图线，可得出结论( )A.a电池的电动势较小、内阻较大B.a电池的电动势较大、内阻较大C.b电池的电动势较大、内阻较小D.b电池的电动势较小、内阻较大4、在研究微型电动机的性能时，可采用图所示的实验电路。

当调节滑动变阻器R，使电动机停止转动时，电流表和电压表的示数分别为0.5 A和1.0 V;重新调节R，使电动机恢复正常运转时，电流表和电压表的示数分别为2.0A和15.0V 。

则有关这台电动机正常运转时的说法正确的是( )A.电动机的输出功率为8 wB.电动机的输出功率为30 WC.电动机的内电阻为2 ΩD.电动机的内电阻为7.5 Ω5、关于闭合电路的性质，下列说法不正确的是( )A.外电路断路时，路端电压B.外电路短路时，电源的功率C.外电路电阻变大时，电源的输出功率变大D.不管外电路电阻怎样变化，其电源的内、外电压之和保持不变6、如图所示，甲、乙两电路中电源完全相同，电阻R1>R2，在两电路中分别通过相同的电荷量q的过程中，下列判断正确的是( )A.电源内部产生电热较多的是乙电路B.R1上产生的电热比R2上产生的电热多C.电源做功较多的是甲电路D.甲、乙两电路中电源做功相等7、如图甲所示，在滑动变阻器的滑动触头P从一端滑到另一端的过程中，两块理想电压表的示数随电流表示数的变化情况如图乙所示，则滑动变阻器的阻值和定值电阻R0的值分别为( )A.3Ω，12ΩB.15Ω，3ΩC.12Ω，3ΩD.4Ω，15Ω8、如图所示，一电压表和可变电阻器R串联后接在一个电压恒定的电源两端，如果可变电阻的阻值减小到原来的，电压表的示数将由U变为2U，则( )A.流过R的电流将增大到原来的2倍B.R两端的电压将减来原来的C.R上消耗的功率将变为原来的D.当R阻值变为零时，电压表示数将增大到3U9、如图所示电路的三根导线中有一根是断的。

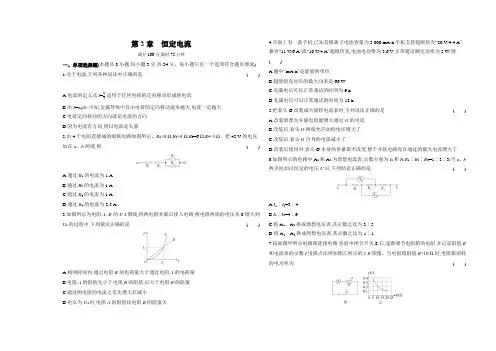

第3章恒定电流满分100分,限时75分钟一、单项选择题(本题共8小题,每小题3分,共24分。

每小题只有一个选项符合题目要求)1.关于电流,下列各种说法中正确的是()A.电流的定义式I=qt,适用于任何电荷的定向移动形成的电流B.由I=nqSv可知,金属导体中自由电荷的定向移动速率越大,电流一定越大C.电荷定向移动的方向就是电流的方向D.因为电流有方向,所以电流是矢量2.由4个电阻连接成的混联电路如图所示。

R1=8 Ω,R2=4 Ω,R3=6 Ω,R4=3 Ω。

把42 V的电压加在a、b两端,则()A.通过R1的电流为1 AB.通过R2的电流为1 AC.通过R3的电流为1 AD.通过R4的电流为2.5 A3.如图所示为电阻A、B的U-I图线,将两电阻并联后接入电路,两电阻两端的电压从0增大到U1的过程中,下列说法正确的是()A.相同时间内,通过电阻B的电荷量大于通过电阻A的电荷量B.电阻A的阻值先小于电阻B的阻值,后大于电阻B的阻值C.通过两电阻的电流之差先增大后减小D.电压为U1时,电阻A的阻值比电阻B的阻值大4.市面上有一款手机,已知其锂离子电池容量为5 000 mA·h,手机支持超级快充“20 V/4.4 A”,兼容“11 V/6 A”或“10 V/4 A”超级快充,电池电动势为3.6 V,正常通话额定功率为2 W,则()A.题中“mA·h”是能量的单位B.超级快充对应的最大功率是66 WC.充满电后可以正常通话的时间为9 hD.充满电后可以正常通话的时间为18 h5.把表头G改装成大量程电流表时,下列说法正确的是()A.改装原理为并联电阻能增大通过G的电流B.改装后,表头G两端允许加的电压增大了C.改装后,表头G自身的电阻减小了D.改装后使用时,表头G本身的参量都不改变,整个并联电路允许通过的最大电流增大了6.如图所示的电路中,A1和A2为理想电流表,示数分别为I1和I2,R1∶R2∶R3=1∶2∶3;当a、b 两点间加以恒定的电压U后,下列结论正确的是()A.I1∶I2=3∶4B.I1∶I2=4∶9C.将A1、A2换成理想电压表,其示数之比为3∶5D.将A1、A2换成理想电压表,其示数之比为1∶17.按如图甲所示电路图连接电路,实验中闭合开关S后,逐渐调节电阻箱的电阻,并记录阻值R 和电流表的示数I,用描点法得如图乙所示的I-R图像。

第七章综合测试题本卷分第Ⅰ卷(选择题)和第Ⅱ卷（非选择题）两部分．满分100分，考试时间90分钟．第Ⅰ卷（选择题共40分)一、选择题(共10小题,每小题4分,共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求,有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．下列说法正确的是( )A．由R＝错误!知，一段导体的电阻跟它两端的电压成正比，跟通过它的电流成反比B．比值错误!反映了导体阻碍电流的性质，即电阻R＝错误!C．导体中电流越大,导体电阻越小D．由I＝错误!知，通过一段导体的电流跟加在它两端的电压成正比[答案］BD［解析] 导体的电阻决定于导体自身，与U、I无关，故A、C错误；比值UI反映了导体对电流的阻碍作用，是电阻的定义式，即选项B正确；由欧姆定律可知，D项正确．2．下面关于多用电表的使用中出现的一些与事实不相符合的现象有（）A．待测电阻不跟别的元件断开,其测量值将偏大B．测量电阻时，用两手碰表笔的金属杆，其测量值偏小C．测量电阻时,如果电路不和电源断开，可能出现烧坏表头的情况D．用多用电表测量60W灯泡的电阻,其阻值比用额定电压和额定功率算出的电阻大［答案] AD［解析] 待测电阻不跟别的元件断开时,可能是与其他元件并联，测量值可能偏小；测电阻时，两手碰表笔的金属杆，人体电阻与待测电阻并联，测量值偏小；测量电阻时，如果电路不和电源断开，欧姆表两端的电压可能过大，从而烧坏电表：用多用表测量灯泡的电阻，测量的是灯泡不发光时的电阻,灯泡用额定电压和额定功率计算出的电阻是灯泡正常发光时的电阻，灯泡正常发光时温度很高，电阻较大，故应选A、D.3。

中国江苏某一品牌的太阳能热水器中含有辅助电加热控制器，当太阳能不足时，热水器中的水温达不到所需要的温度，热水器内安装的电阻丝辅助加热装置会自动工作，如图所示，如要在最短的时间内将水加热到预期的温度，应将选择开关置于哪一个档位( ）A．“0”档B．“1”档C．“2”档D．“3”档[答案］B[解析］太阳能热水器需要温度是定值，吸收的能量是定值，根据Q＝错误!t，若时间最短，电阻R必须最小，所以应该选择开关置于“1"档，选B项．4．粗细均匀的金属环上A、B、C、D四点把其周长分成四等份，如图所示，当A、C点接入电路中时，圆环消耗的电功率为P；当A、B点接入电路时,圆环消耗的电功率为(电源电阻不计)（）A．3P B．4P/3C．P D．3P/4[答案］D[解析］设金属环的总电阻为4R，则A、C接入电路中时，金属环的总电阻为3R4，圆环消耗的电功率为P＝错误!＝错误!，当A、B点接入电路中时，则并联的电阻为R，则功率P1＝错误!＝错误!P，D正确．5．(2012·北京朝阳区模拟）电动势为E、内阻为r的电源,与定值电阻R1，R2，R3连接成如图所示的电路．当开关S闭合时( ）A．电压表和电流表的示数均减小B．电压表和电流表的示数均增大C．电压表的示数减小，电流表的示数增大D．电压表的示数增大,电流表的示数减小［答案］A［解析] 由题图知,电阻R2与R3并联，闭合开关S时,R2接入电路，故电路总电阻变小，电流变大，内电压变大，外电压变小，电压表示数变小，又因为电流变大，电阻R1分压变大，并联部分分压变小，故通过R3的电流变小，电流表示数变小，故A正确．6．（2012·杭州模拟）酒精测试仪利用的是一种二氧化锡半导体型酒精气体传感器，酒精气体传感器的电阻随酒精气体浓度的变化而变化．在如图所示的电路中，R和R0为定值电阻，不同的酒精气体浓度对应着传感器的不同电阻，因此，显示仪表读数的指针与酒精气体浓度有了对应关系．如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是（)A．U越大，表示r′越大c越大，c与U成正比B．U越小，表示r′越小c越大，但是c与U成正比C．U越小，表示c越小,c与U成反比D．U越大,表示c越小,但是c与U不成正比［答案] D［解析］根据闭合电路的欧姆定律可得U＝ER0R0＋R＋r＋r′,如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比，错误!＝kc，两式联立得U＝错误!，故可得D项正确．7．（2012·哈尔滨模拟)如图所示，闭合开关S后，在滑动触头P由a端滑向b端过程中,下列表述正确的是（）A．路端电压变大B．电流表的示数变大C．电阻R2消耗的功率变大D．电阻R1上的电流变小［答案］C［解析］滑动触头向b端滑动过程中，滑动变阻器连入电路的电阻变小，则整个电路中电阻减小，根据闭合电路欧姆定律可知干路上电流I变大，电源内阻分得的电压增大，路端电压U变小，选项A错误；由I3＝错误!可知电流表示数减小，选项B错误；根据I2＝I－I3可知I2变大，则电阻R2消耗功率变大，选项C正确，D错误．8．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U 为路端电压，I 为干路电流,a 、b 为图线上的两点，相应状态下电源的效率分别为ηa 、ηb .由图可知ηa 、ηb 的值分别为( ）A 。

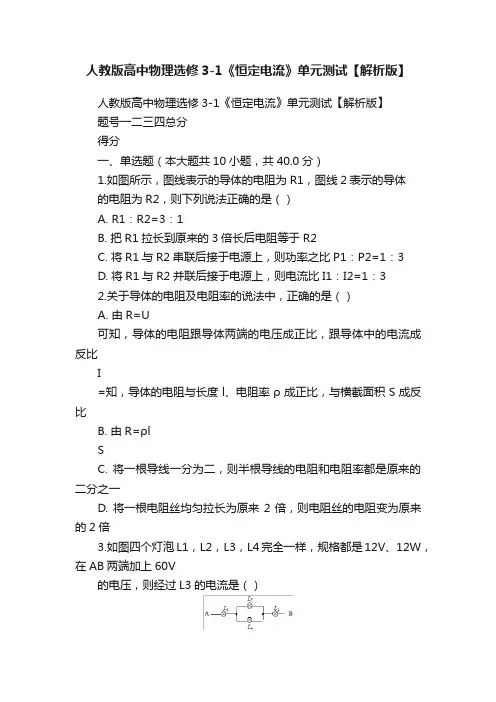

人教版高中物理选修3-1《恒定电流》单元测试【解析版】人教版高中物理选修3-1《恒定电流》单元测试【解析版】题号一二三四总分得分一、单选题（本大题共10小题，共40.0分）1.如图所示，图线表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是（）A. R1：R2=3：1B. 把R1拉长到原来的3倍长后电阻等于R2C. 将R1与R2串联后接于电源上，则功率之比P1：P2=1：3D. 将R1与R2并联后接于电源上，则电流比I1：I2=1：32.关于导体的电阻及电阻率的说法中，正确的是（）A. 由R=U可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比I=知，导体的电阻与长度l、电阻率ρ成正比，与横截面积S成反比B. 由R=ρlSC. 将一根导线一分为二，则半根导线的电阻和电阻率都是原来的二分之一D. 将一根电阻丝均匀拉长为原来2倍，则电阻丝的电阻变为原来的2倍3.如图四个灯泡L1，L2，L3，L4完全一样，规格都是12V、12W，在AB两端加上60V的电压，则经过L3的电流是（）A. 1AB. 2AC. 1.67AD. 1.25A4.在如图所示的电路中，电阻R1=4Ω，R2=6Ω，R3=3Ω，电流表内阻不计，在A、B两点间加上9V的电压时，电流表的读数为（）A. 0B. 1 AC. 1.5AD. 2 A5.有一横截面积为S的铜导线，流经其中的电流强度为I，设每单位体积的导线中有n个自由电子，电子的电量为e，此时电子的定向移动速度为v，在△t时间内，通过导线的横截面积的自由电子数目可表示为（）A. nvs△t B. nv△t C. I△teD. I△tse6.铅蓄电池的电动势为2V，这表示（）A. 电路中每通过1C的电量，电源就把2J的电能转化为化学能B. 蓄电池两极的电压为2VC. 蓄电池在1秒内将2J的化学能转化为电能D. 蓄电池将化学能转化为电能的本领比一节干电池(电动势为1.5V)的大7.小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线过P点的切线，PQ为U轴的垂线，PM为I轴的垂线．则下列说法中正确的是（）A. 随着所加电压的增大，小灯泡的电阻减小B. 对应P点，小灯泡的电阻为R=U1I2C. 对应P点，小灯泡的电阻为R=U1I2?I1D. 对应P点，小灯泡的功率为图中梯形PQON所围的面积8.在如图所示电路中，当滑动变阻器滑片P向上移动时，则（）A. A灯变亮、B灯变亮、C灯变亮B. A灯变暗、B灯变亮、C灯变暗C. A灯变亮、B灯变暗、C灯变暗D. A灯变暗、B灯变暗、C灯变亮9.如图为某种角速度计，当整个装置绕轴OO′在水平面内转动时，元件A（可在光滑水平杆上滑动）相对于转轴发生位移并通过滑动变阻器输出电压，电压传感器（传感器内阻无限大）接收相应的电压信号，通过电压信号就可以测量出对应的角速度。

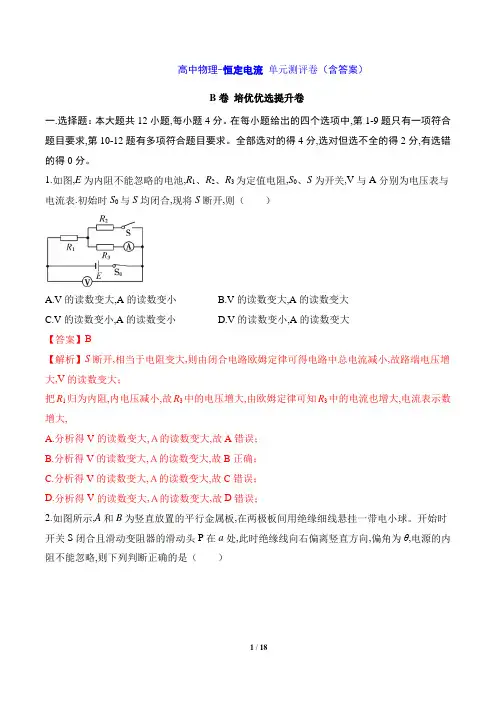

高中物理-恒定电流单元测评卷（含答案）B卷培优优选提升卷一.选择题：本大题共12小题,每小题4分。

在每小题给出的四个选项中,第1-9题只有一项符合题目要求,第10-12题有多项符合题目要求。

全部选对的得4分,选对但选不全的得2分,有选错的得0分。

1.如图,E为内阻不能忽略的电池,R1、R2、R3为定值电阻,S0、S为开关,V与A分别为电压表与电流表.初始时S0与S均闭合,现将S断开,则（）A.V的读数变大,A的读数变小B.V的读数变大,A的读数变大C.V的读数变小,A的读数变小D.V的读数变小,A的读数变大【答案】B【解析】S断开,相当于电阻变大,则由闭合电路欧姆定律可得电路中总电流减小,故路端电压增大,V的读数变大；把R1归为内阻,内电压减小,故R3中的电压增大,由欧姆定律可知R3中的电流也增大,电流表示数增大,A.分析得V的读数变大,Ａ的读数变大,故A错误；B.分析得V的读数变大,Ａ的读数变大,故B正确；C.分析得V的读数变大,Ａ的读数变大,故C错误；D.分析得V的读数变大,Ａ的读数变大,故D错误；2.如图所示,A和B为竖直放置的平行金属板,在两极板间用绝缘细线悬挂一带电小球。

开始时开关S闭合且滑动变阻器的滑动头P在a处,此时绝缘线向右偏离竖直方向,偏角为θ,电源的内阻不能忽略,则下列判断正确的是（）A.小球带负电B.当滑动头从a向b滑动时,细线的偏角θ变小C.当滑动头从a向b滑动时,电流表中有电流,方向从下向上D.当滑动头停在b处时,电源的输出功率一定大于滑动头在a处时电源的输出功率【答案】B【解析】A.根据题图电路可知A板电势高于B板电势,A、B间电场强度方向水平向右。

小球受力平衡,故受电场力也水平向右,即小球带正电,所以A项错误；B.当滑动头从a向b滑动时,电阻值减小,路端电压减小,故R1两端的电压减小,极板间电场强度随之减小,小球所受电场力减小,故细线的偏角变小,所以B项正确；C.当极板间电压减小时,极板所带电荷量将减小而放电,又由于A板原来带正电,故放电电流从上向下流过电流表,所以C项错误；D.由于电源的内电阻与外电阻的关系不确定,所以无法判断电源的输出功率的变化规律,所以D 项错误。

恒定电流单元测试题一、选择题1．对于欧姆定律,理解正确的是（）A．从I=U/R可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比B．从R=U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C．从U =IR可知，导体两端的电压随电阻的增大而增高D．从R=U/I可知，导体两端的电压为零时，导体的电阻也为零2．关于电动势，下列说法正确的是（）A．电源两极间的电压等于电源电动势B．电动势越大的电源，将其他形式的能转化为电能的本领越大C．电动势的数值等于内外电压之和D．电源电动势与外电路的组成有关3．一个电流表的满偏电流Ig=1mA，内阻Rg=500Ω。

要把它改装成一个量程为10V的电压表，则应在电流表上（）A．串联一个10kΩ的电阻B．并联一个10kΩ的电阻C．串联一个9.5kΩ的电阻D．并联一个9.5kΩ的电阻4．电阻R1、R2、R3串联在电路中。

已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则（）A．三只电阻两端的总电压为18V B．电路中的电流为0．6AC．三只电阻两端的总电压为21V D．电阻R2的阻值为20Ω5. 两只相同的电阻串联后接到电压为9V的恒定电路上，用一只0～5～15V的双量程电压表的5V档测其中一只电阻两端电压时，示数为4.2V，则换用15V档测这个电阻两端电压时，示数为（）A.小于4.2VB.等于4.2VC.大于4.2VD.不能确定6．两根材料和长度都相同的均匀电阻丝R1和R2，R1横截面积较大，在它们上面用少许凡士林粘几根火柴棒，当两端并联在电源上后，若不计散热，则（）A.R1上的火柴棒先掉下来B.R2上的火柴棒先掉下来C.R1和R2上的火柴棒同时掉下来D.无法判断哪根先掉7.用伏安法测电阻时，已知待测电阻大约是10Ω，电流表内阻是1Ω，电压表内阻是5ｋΩ，则（）A.应选用电流表外接电路，此时测量值比真实值大B.应选用电流表外接电路，此时测量值比真实值小C.应选用电流表内接电路，此时测量值比真实值大D.应选用电流表内接电路，此时测量值比真实值小8、某学生在研究串联电路电压特点时，接成如图所示电路，接通K后，他将高内阻的电压表并联在A 、C 两点间时，电压表读数为U ；当并联在A 、B 两点间时，电压表读数也为U ；当并联在B 、C 两点间时，电压表读数为零，则出现此种情况的原因可能是（R 1 、R 2阻值相差不大）（ ）A ．AB 段断路 B ．BC 段断路 C ．AB 段短路D ．BC 段短路9、如图所示的电路中，电源电动势为E ，内阻为r ，R 1和R 2是两个定值电阻。

3-11. 电源电动势反映了电源把其它形式的能量转化为电能的能力，因此( )A. 电动势是一种非静电力B. 电动势越大，表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压2.额定电压是220V ，电阻是440Ω的灯泡，在正常工作时，3 分钟内通过灯丝横截面的电量为( )A.30CB.90CC.220CD.360C3.如图所示为两电阻R1 和R2 的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是( )A. 电阻R1 的阻值比电阻R2 的阻值大B. 电阻R2 阻值比电阻R1 的阻值大C.两电阻串联后比并联后接入同一电源，电路中的总电流大D.两电阻并联后比串联后接入同一电源，电路中的总电流小4.如图所示，电流计的内阻R g=100Ω ，满偏电流I g=1mA ，R1=900Ω ，R2=100/999Ω ，则下列说法正确的是：A. 当S1 和S2 均断开时，虚线框中可等效为电流表，最大量程是1AB. 当S1 和S2 均断开时，虚线框中可等效为电压表，最大量程是10VC. 当S1 和S2 均闭合时，虚线框中可等效为电压表，最大量程是0. 1AD. 当S1 和S2 均闭合时，虚线框中可等效为电流表，最大量程是1A5.如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是( )A.RB.R/4C.R/2D.4R6.在如图所示的− 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线. 用该电源与电阻R组成闭合电路. 由图象判断错误的是( )A.电源的电动势为3 V，内阻为0.5B.接入电路后电阻R的阻值为 1C.电源的效率为80%D.电源的输出功率为 4 W7.在如图所示电路中，当滑动变阻器滑片P向下移动时，则()A.A 灯变亮、B 灯变亮、C 灯变亮B.A 灯变亮、B 灯变亮、C 灯变暗C.A 灯变亮、B 灯变暗、C 灯变暗D.A 灯变亮、B 灯变暗、C 灯变亮8.如图所示，已知R1=R2=R3= 1Ω ，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于( )A. 1VB. 1.2VC.2VD.4V9.如图所示的电路中，闭合电键k 后，灯a 和b 都正常发光，后来由于某种故障使灯 b 突然变亮，电压表读数增加，由此推断这故障可能是( )A.a 灯灯丝烧断B.电阻R2 短路C.电阻R2 断路D.电容被击穿短路10.如图所示，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L 也能正常发光，现将滑动变阻器滑片由该位置向a端滑动，则( )A.灯泡将变暗，电源效率将减小B.液滴带正电，将向下做加速运动C. 电源的路端电压增大，输出功率也增大D.滑片滑动瞬间，带电液滴电势能将减小11.某同学将一直流电源的总功率PE 、输出功率PR 和电源内部的发热功率Pr 随电流I 变化的图线画在同一坐标系内，如图所示，根据图线可知( )A.反映Pr变化的图线是 aB. 电源电动势为8 VC. 电源内阻为2 ΩD. 当电流为0.5 A 时，外电路的电阻为6 Ω12.如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )A.小灯泡的电阻随着所加电压的增加而减小B.小灯泡灯丝的电阻率随着灯丝温度的升高而减小C.欧姆定律对小灯泡不适用D.如果把三个这种相同的灯泡串联后，接到电压恒为12V 的电源上，则流过每个小灯泡的电流为0.4A13.如图所示为两个不同闭合电路中两个不同电源的U-I图象，则下列判断正确的是( )A. 电源电动势E1＞E2B. 电源电动势E1=E2C. 电源内阻r1 ＞r2D. 电源内阻r1 ＜r214.在如图所示的电路中，输入电压U 恒为8 V ，灯泡L 标有“3 V,6 W”字样，电动机线圈的电阻R M＝1 Ω .若灯泡恰能正常发光，下列说法正确的是( )A. 电动机的效率是80%B.流过电动机的电流是 2 AC. 电动机的输入电压是5 VD.整个电路消耗的电功率是10 W15.如图所示，电源电动势E= 12V，内阻r=3Ω ，R0=2Ω ，直流电动机内阻R0 ′= 1Ω ，额定输出功率P0=2W．调节滑动变阻器R1 可使甲电路输出功率最大，调节R2 可使乙电路输出功率最大且此时电动机刚好正常工作，则( )A. 甲电路中当R1= 1Ω时，定值电阻R0 功率最大B. 甲电路中当R1= 1Ω时，电源的输出功率最大C. 乙电路中当R2= 1.5Ω时，电源的输出功率最大D. 乙电路中当R2=2Ω时，电源的输出功率最大16.某同学要测量一节干电池的电动势和内电阻.实验室除提供开关S 和导线外，有以下器材可供选择：电压表：V(量程3V ，内阻Rv 约为10kΩ)电流表：G(量程3mA ，内阻Rg= 100Ω)滑动变阻器：R(阻值范围0~10Ω ，额定电流2A)定值电阻：R0=0.5Ω( 1)该同学将电流表G 与定值电阻R0 并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是____________ A．(2)该同学利用上述实验原理图测得数据，以电流表G 读数为横坐标，以电压表V 读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电源的电动势E= _______ V(结果保留三位有效数字) ，电源的内阻r= ______ Ω(结果保留两位有效数字)．(3)由于电压表内阻电阻对电路造成影响，本实验电路测量结果电动势 E ____________ ，内阻r ______ (选填“偏大” 、“不变”或“偏小”)17.如图，灯泡D 与电动机M 中串联在一个稳压电源上，电源的输出电压为U=20V，灯泡D 的电阻为R D=6Ω ，电动机M 线圈的电阻为R M=2Ω ，与电动机并联的理想电压表读数为U M= 14V．电动机的转轴的摩擦可忽略，求：( 1)通过灯泡的电流I=？(2)电动机M 线圈的发热功率P Q=？(3)电动机M 输出的机械功率P 机=？18.如图所示电路中，R1=R2=2Ω ，R3= 1Ω．当K 接通时，电压表的读数为1V；K 断开时，电压表的读数为0.75V．求电源电动势E和内阻r．19.如图所示，电源电动势为E=6V ，内电阻为r= 1Ω ，滑动变阻器电阻的阻值范围0 ﹣10Ω，当滑动变阻器电阻R=2Ω时，当K 闭合后，求：( 1)电路中的电流为多大？(2)电路中路端电压为多少？(3)电源的输出功率为多少？(4)电源的总功率为多少？3-11. 电源电动势反映了电源把其它形式的能量转化为电能的能力，因此( )A. 电动势是一种非静电力B. 电动势越大，表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压【答案】C2.额定电压是220V ，电阻是440Ω的灯泡，在正常工作时，3 分钟内通过灯丝横截面的电量为( )A.30CB.90CC.220CD.360C 【答案】B3.如图所示为两电阻R1 和R2 的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是( )A. 电阻R1 的阻值比电阻R2 的阻值大B. 电阻R2 阻值比电阻R1 的阻值大C.两电阻串联后比并联后接入同一电源，电路中的总电流大D.两电阻并联后比串联后接入同一电源，电路中的总电流小【答案】B4.如图所示，电流计的内阻R g= 100Ω ，满偏电流I g= 1mA ，R1=900Ω ，R2= 100/999Ω ，则下列说法正确的是：A. 当S1 和S2 均断开时，虚线框中可等效为电流表，最大量程是1AB. 当S1 和S2 均断开时，虚线框中可等效为电压表，最大量程是10VC. 当S1 和S2 均闭合时，虚线框中可等效为电压表，最大量程是0. 1AD. 当S1 和S2 均闭合时，虚线框中可等效为电流表，最大量程是1A【答案】D5.如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是( )A.RB.R/4C.R/2D.4R【答案】B6.在如图所示的− 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线. 用该电源与电阻R组成闭合电路. 由图象判断错误的是( )A. 电源的电动势为3 V，内阻为0.5B.接入电路后电阻R的阻值为 1C. 电源的效率为80%D. 电源的输出功率为 4 W【答案】C7.在如图所示电路中，当滑动变阻器滑片P 向下移动时，则( )A.A 灯变亮、B 灯变亮、C 灯变亮B.A 灯变亮、B 灯变亮、C 灯变暗C.A 灯变亮、B 灯变暗、C 灯变暗D.A 灯变亮、B 灯变暗、C 灯变亮【答案】D8.如图所示，已知R1=R2=R3= 1Ω ，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于( )A. 1VB. 1.2VC.2VD.4V【答案】C9.如图所示的电路中，闭合电键k 后，灯a 和b 都正常发光，后来由于某种故障使灯 b 突然变亮，电压表读数增加，由此推断这故障可能是( )A a 灯灯丝烧断.B. 电阻R2 短路C. 电阻R2 断路D. 电容被击穿短路【答案】C10.如图所示，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L 也能正常发光，现将滑动变阻器滑片由该位置向a端滑动，则( )A.灯泡将变暗，电源效率将减小B.液滴带正电，将向下做加速运动C. 电源的路端电压增大，输出功率也增大D.滑片滑动瞬间，带电液滴电势能将减小【答案】D11.某同学将一直流电源的总功率PE 、输出功率PR 和电源内部的发热功率Pr 随电流I 变化的图线画在同一坐标系内，如图所示，根据图线可知( )A.反映Pr变化的图线是aB. 电源电动势为8 VC. 电源内阻为2 ΩD. 当电流为0.5 A 时，外电路的电阻为6 Ω【答案】CD12.如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )A.小灯泡的电阻随着所加电压的增加而减小B.小灯泡灯丝的电阻率随着灯丝温度的升高而减小C.欧姆定律对小灯泡不适用D.如果把三个这种相同的灯泡串联后，接到电压恒为12V 的电源上，则流过每个小灯泡的电流为0.4A【答案】D13.如图所示为两个不同闭合电路中两个不同电源的U-I图象，则下列判断正确的是( )A. 电源电动势E1＞E2B. 电源电动势E1=E2C. 电源内阻r1 ＞r2D. 电源内阻r1 ＜r2【答案】BD14.在如图所示的电路中，输入电压U 恒为8 V ，灯泡L 标有“3 V,6 W”字样，电动机线圈的电阻R M＝1 Ω .若灯泡恰能正常发光，下列说法正确的是( )A. 电动机的效率是80%B.流过电动机的电流是 2 AC. 电动机的输入电压是5 VD.整个电路消耗的电功率是10 W【答案】BC15.如图所示，电源电动势E= 12V，内阻r=3Ω ，R0=2Ω ，直流电动机内阻R0 ′= 1Ω ，额定输出功率P0=2W．调节滑动变阻器R1 可使甲电路输出功率最大，调节R2 可使乙电路输出功率最大且此时电动机刚好正常工作，则( )A. 甲电路中当R1= 1Ω时，定值电阻R0 功率最大B. 甲电路中当R1= 1Ω时，电源的输出功率最大C. 乙电路中当R2= 1.5Ω时，电源的输出功率最大D. 乙电路中当R2=2Ω时，电源的输出功率最大【答案】BC16.某同学要测量一节干电池的电动势和内电阻.实验室除提供开关S 和导线外，有以下器材可供选择：电压表：V(量程3V ，内阻Rv 约为10kΩ)电流表：G(量程3mA ，内阻Rg= 100Ω)滑动变阻器：R(阻值范围0~10Ω ，额定电流2A)定值电阻：R0=0.5Ω( 1)该同学将电流表G 与定值电阻R0 并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是____________ A．(2)该同学利用上述实验原理图测得数据，以电流表G 读数为横坐标，以电压表V 读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电源的电动势E= _______ V(结果保留三位有效数字) ，电源的内阻r= ______ Ω(结果保留两位有效数字)．(3)由于电压表内阻电阻对电路造成影响，本实验电路测量结果电动势 E ____________ ，内阻r ______ (选填“偏大” 、“不变”或“偏小”)【答案】( 1) 0.603或0.6 ；(2) 1.48；0.86(0.78 一0.90) ；(3)偏小；偏小；17.如图，灯泡D 与电动机M 中串联在一个稳压电源上，电源的输出电压为U=20V，灯泡D 的电阻为R D=6Ω ，电动机M 线圈的电阻为R M=2Ω ，与电动机并联的理想电压表读数为U M= 14V．电动机的转轴的摩擦可忽略，求：( 1)通过灯泡的电流I=？(2)电动机M 线圈的发热功率P Q=？(3)电动机M 输出的机械功率P 机=？【答案】( 1) 1A ；(2)2W；(3) 12W【解析】( 1)灯两端的电压为U D= U一U M= 20 一14 = 6V所以通过灯泡的电流为I= = A= 1A(2)电动机M 线圈的发热功率P Q= I2R M= 12 2W= 2W(3)电动机M 消耗的电功率为P M= UI= 14 1 = 14W输出的机械功率P机= P M一P Q= 14 一2 = 12W18.如图所示电路中，R1=R2=2Ω ，R3= 1Ω．当K 接通时，电压表的读数为1V；K 断开时，电压表的读数为0.75V．求电源电动势E和内阻r．【答案】E =3V ，r = 1Ω【详解】设电源电动势为 E ， 内阻为 r ，则当 K 接通，R 1 、R 2 并联再与 R 3 串联，R 1 、R 2 并 联电阻值是 1Ω ，电压表测 R 3 两端的电压， 所以： U 1 =E1即 ： 1 = 当 K 断开，R 2 、R 3 串联，电压表测 R 3 两端的电压，则：E R 3 R + R + r2 + 1 + r联立①②代入数据得：E =3V ，r = 1Ω19.如图所示，电源电动势为 E=6V ， 内电阻为 r= 1Ω ，滑动变阻器电阻的阻值范围 0 ﹣ 10Ω，当滑动变阻器电阻 R =2Ω时，当 K 闭合后，求：( 1)电路中的电流为多大？ (2)电路中路端电压为多少？ (3)电源的输出功率为多少？ (4)电源的总功率为多少？【答案】( 1)2A (2)4V (3)8W (4) 12W【解析】根据闭合电路欧姆定律列式求解电流；根据 U =IR 求解路端电压；根据 P = UI 求解电源的输出功率；根据 P =EI 求解求解电源的总功率． ( 1)根据闭合电路欧姆定律，电流： I = =A = 2A(2)电路中路端电压：U =IR =2×2V=4V ； (3)电源的输出功率为：P = UI =4V×2A=8W ； (4)电源的总功率为：P =EI =6V×2A= 12W ；U 2 3E 1即： 0.75 = 1 + 1 + r= 2。

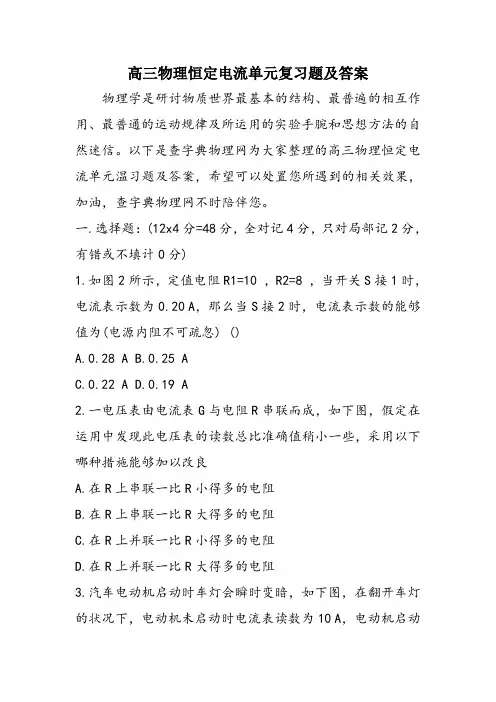

高三物理恒定电流单元复习题及答案物理学是研讨物质世界最基本的结构、最普遍的相互作用、最普通的运动规律及所运用的实验手腕和思想方法的自然迷信。

以下是查字典物理网为大家整理的高三物理恒定电流单元温习题及答案，希望可以处置您所遇到的相关效果，加油，查字典物理网不时陪伴您。

一.选择题：(12x4分=48分，全对记4分，只对局部记2分，有错或不填计0分)1.如图2所示，定值电阻R1=10 ，R2=8 ，当开关S接1时，电流表示数为0.20 A，那么当S接2时，电流表示数的能够值为(电源内阻不可疏忽) ()A.0.28 AB.0.25 AC.0.22 AD.0.19 A2.一电压表由电流表G与电阻R串联而成，如下图，假定在运用中发现此电压表的读数总比准确值稍小一些，采用以下哪种措施能够加以改良A.在R上串联一比R小得多的电阻B.在R上串联一比R大得多的电阻C.在R上并联一比R小得多的电阻D.在R上并联一比R大得多的电阻3.汽车电动机启动时车灯会瞬时变暗，如下图，在翻开车灯的状况下，电动机未启动时电流表读数为10 A，电动机启动时电流表读数为58 A，假定电源电动势为12.5 V，内阻为0.05 ，电流表内阻不计，那么因电动机启动，车灯的电功率降低了A.35.8 WB.43.2 WC.48.2 WD.76.8 W4.一白炽灯泡的额外功率与额外电压区分为36W与36V.假定把此灯泡接到输入电压为18 V的电源两端，那么灯泡消耗的电功率(应思索灯丝电阻与温度关系)A.等于36WB.介于9 W和36W 之间C.等于9WD.小于9W5.小灯泡通电后其电流I随所加电压U变化的图线如下图，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线。

那么以下说法中正确的选项是 ( )A.随着所加电压的增大，小灯泡的电阻增大B.对应P点，小灯泡的电阻为R=U1I2C.对应P点，小灯泡的电阻为R=U1I2-I1D.对应P点，小灯泡功率为图中矩形PQOM所围的面积6、某同窗欲采用如下图的电路完成相关实验。

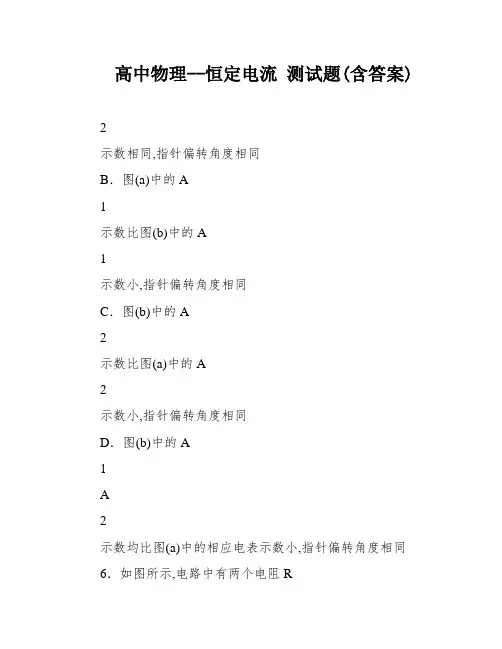

高中物理--恒定电流测试题(含答案)2示数相同,指针偏转角度相同B．图(a)中的A1示数比图(b)中的A1示数小,指针偏转角度相同C．图(b)中的A2示数比图(a)中的A2示数小,指针偏转角度相同D．图(b)中的A1A2示数均比图(a)中的相应电表示数小,指针偏转角度相同6．如图所示,电路中有两个电阻R1和R2它们的阻值分别为2Ω和4Ω,电源的电动势为10 V,内阻为2Ω,则通过电阻R1的电流为()A．2AB．4AC．1.5AD．3A7．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。

电源电压为U(t)=Usinωt。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．8．如图所示,电路中有一台电压表V、一台电流表A和一个电阻R,电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．9．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。

电源电压为U(t)=Usinωt。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．10．如图所示,电路中有一个电阻为R的电阻器,一台电压表V和一台电流表A。

电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．11．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一台开关S和一台电压表V。

电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．12．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。

电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．答案：1.A2.C3.A4.B5.A6.C7.B8.C9.A 10.C 11.A 12.C改写：1.一节干电池的电动势为1.5V，意味着当电池中通过1C的电荷量时，化学能能够转化为1.5J的电势能。

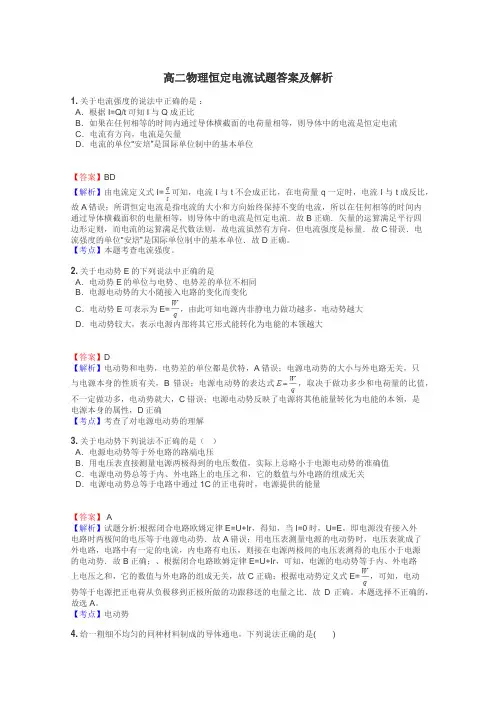

高二物理恒定电流试题答案及解析1.关于电流强度的说法中正确的是：A．根据I=Q/t可知I与Q成正比B．如果在任何相等的时间内通过导体横截面的电荷量相等，则导体中的电流是恒定电流C．电流有方向，电流是矢量D．电流的单位“安培”是国际单位制中的基本单位【答案】BD【解析】由电流定义式I=可知，电流I与t不会成正比，在电荷量q一定时，电流I与t成反比，故A错误；所谓恒定电流是指电流的大小和方向始终保持不变的电流，所以在任何相等的时间内通过导体横截面积的电量相等，则导体中的电流是恒定电流．故B正确．矢量的运算满足平行四边形定则，而电流的运算满足代数法则，故电流虽然有方向，但电流强度是标量．故C错误．电流强度的单位“安培”是国际单位制中的基本单位．故D正确。

【考点】本题考查电流强度。

2.关于电动势E的下列说法中正确的是A．电动势E的单位与电势、电势差的单位不相同B．电源电动势的大小随接入电路的变化而变化C．电动势E可表示为E=，由此可知电源内非静电力做功越多，电动势越大D．电动势较大，表示电源内部将其它形式能转化为电能的本领越大【答案】D【解析】电动势和电势，电势差的单位都是伏特，A错误；电源电动势的大小与外电路无关，只与电源本身的性质有关，B错误；电源电动势的表达式，取决于做功多少和电荷量的比值，不一定做功多，电动势就大，C错误；电源电动势反映了电源将其他能量转化为电能的本领，是电源本身的属性，D正确【考点】考查了对电源电动势的理解3.关于电动势下列说法不正确的是（）A．电源电动势等于外电路的路端电压B．用电压表直接测量电源两极得到的电压数值，实际上总略小于电源电动势的准确值C．电源电动势总等于内、外电路上的电压之和，它的数值与外电路的组成无关D．电源电动势总等于电路中通过1C的正电荷时，电源提供的能量【答案】 A【解析】试题分析:根据闭合电路欧姆定律E=U+Ir，得知，当I=0时，U=E，即电源没有接入外电路时两极间的电压等于电源电动势．故A错误；用电压表测量电源的电动势时，电压表就成了外电路，电路中有一定的电流，内电路有电压，则接在电源两极间的电压表测得的电压小于电源的电动势．故B正确；、根据闭合电路欧姆定律E=U+Ir，可知，电源的电动势等于内、外电路上电压之和，它的数值与外电路的组成无关，故C正确；根据电动势定义式E=，可知，电动势等于电源把正电荷从负极移到正极所做的功跟移送的电量之比．故D正确。

高二物理恒定电流单元综合测试题（含答案）实用精品文献资料分享高二物理恒流单元综合试题（含答案）第二章恒定电流单元复习试卷1717一、选择题（每小题5分，共50分.在每小题给出的四个选项中有一个或多个选项正确.）1．有一横截面积为s的铜导线，流经其中的电流为i，设每单位体积中有n个自由电子，电子的电量为q，此时电子的定向移动速率为v，在t时间内，通过导体横截面的自由电子数可表示为（）a．nvstb．nvtc．d．2．关于电阻的计算式和决定式，下面说法正确的是（）a．导体的电阻与其两端电压成正比，与电流成反比b．导体的电阻仅与导体长度、横截面积和材料有关c．导体的电阻随工作温度变化而变化d．对一段一定的导体来说，在恒温下比值是恒定的，导体电阻不随u或i的变化而变化3．某学生在研究串联电路电压特点时，接成如图所示电路，接通k后，他将高内阻的电压表并联在a、c两点间时，电压表读数为u；当并联在a、b两点间时，电压表读数也为u；当并联在b、c两点间时，电压表读数为零，则出现此种情况的原因可能是（）（r1、r2阻值相差不大）a．ab段断路b．bc段断路c．ab段短路d．bc段短路4.以下陈述是正确的：（a）欧姆表每个档位的测量范围是从0到∞ B.使用不同档位的欧姆表测量同一电阻的电阻，误差相同。

C.使用欧姆表测量电阻，当指针靠近刻度盘中心时，误差越大。

D.使用欧姆表测量电阻，当选择不同的范围时，指针越靠近右侧，误差越小。

5.如电路图所示，当AB两端连接100V电压时，CD两端连接20V电压；当100伏电压连接到CD两端，50伏电压连接到AB两端时，R1的比率∶ R2∶ R3是（）a.4∶ 2.∶1b。

2.∶ 1.∶ 1C。

3.∶ 2.∶ 1D。

以上这些都不是真的。

6.金属铂的电阻对温度非常敏感。

在下图所示的U-I图中，可以看出金属铂电阻的U-I图线为（）7．如图所示的电路中，电源的电动势e和内电阻r恒定不变，电灯l恰能正常发光，如果变阻器的滑片向b端滑动，则（）a．电灯l更亮，安培表的示数减小b．电灯l更亮，安培表的示数增大c．电灯l变暗，安培表的示数减小d．电灯l变暗，安培表的示数增大8．加在某台电动机上的电压是u（v），电动机消耗的电功率为p（w），电动机线圈的电阻为r（ω），则电动机线圈上消耗的热功率为（）实用精品文献共享a．b．c．d．9．在研究长度为l、横截面积为s的均匀导体中电流的流动时，在导体两端加上电压u，于是导体中有匀强电场产生，在导体中移动的自由电子受匀强电场作用而加速，而和做热运动的阳离子碰撞而减速，这样边反复碰撞边向前移动。

高二物理单元检测卷《恒定电流》一、选择题（本小题共10 小题，共 50 分。

每题所给的选项中，只有一个是正确的）1、下列关于电动势的说法中正确的是 ()A ．电动势的大小与非静电力的功成正比，与移送电荷量的大小成反比B ．电源两极间的电压等于电源电动势C ．电动势公式 E=W/q 中 W 与电压 U=W/Q 中的 W 是一样的，都是电场力的功D ．电动势越大的电源，将其他形式的能转化为电能的本领越大 2、关于电阻和电阻率的说法中，正确的是（）A ．导体对电流的阻碍作用叫做导体的电阻，因此只有导体中有电流通过时才有电阻B ．由 R =U ／ I 可知导体的电阻与导体两端的电压成正比，跟导体中的电流成反比C ．金属材料的电阻率一般随温度的升高而增大D ．将一根导线等分为二，则半根导线的电阻和电阻率都是原来的二分之一3、如图，一根横截面积为 S 的均匀长直橡胶棒上带有均匀分布的负电荷，设棒单位长度内所含的电荷量为 q ， 当此棒沿轴线方向做速度为 v 的匀速直线运动时，由于棒的运动而形成的等效电流大小为()qv A ． vqB.qC ．qvSD.vs4、如图所示的电路中 , U=120 V, 滑动变阻器 R 2 的最大值为 200Ω ,R 1=100Ω .当滑片 P 滑至R 2 的中点时， a 、 b 两端的电压为（ ）A.60 VB.40 VC.80 VD.120 V5、一白炽灯泡的额定功率与额定电压分别为 36 W 与 36 V 。

若把此灯泡接到输出电压为18 V 的电源两端，则灯泡消耗的电功率 （）A ．等于 36 WB ．小于 36 W ，大于 9 WC ．等于 9 WD ．小于 9 W6、如图所示， 有四盏电灯连接在电路中， L 1 和 L 2 都标有 “ 220V 100W ”字样， L 3 和 L 4 都标有“ 220V 40W ”字样，把电路接通后，最暗的是（）A ．L 1B ．L 2C ．L 3D ．L 47、如图，汽车蓄电池与车灯、启动电动机组成的电路，蓄电池内阻为 0.05Ω，电表可视为 理想电表．只接通 S 1 时，电流表示数为 10A ，电压表示数为 12V ；再接通 2，启动电动机S 时，电流表示数变为 8A ，则此时通过启动电动机的电流是（ ） A ． 2A B ．8AC ． 50AD ． 58A8、如图所示的电路中，闭合开关S，灯泡 L 1和 L 2均正常发光，由于某种原因灯泡L 2灯丝突然烧断，其余用电器均不会损坏，则下列结论正确的是()A. 灯泡 L1变亮B.电流表读数变大，电压表读数变小C.电容器 C 上电荷量减小D.电源的输出功率可能变大9、在如图所示的电路中，当开关Ｓ闭合时，电灯不亮，电流表无读数，电压表读数接近为电源电压，以下可能的情况是（）A ．电流表中断路，Ｌ１和Ｌ２都完好B．Ｌ１灯丝断路，电流表和Ｌ２都完好C．Ｌ２灯丝断路，电流表和Ｌ１都完好D．Ｌ１和Ｌ２灯丝都断路，而电流表完好10、一氧化碳传感器主要用于汽车尾气中一氧化碳浓度的检测。

恒定电流章末检测1．下列说法中正确的是（ ）A 通过导体的电流越大，则导体的电阻越小。

B 导体的电阻跟加在它两端的电压成正比，跟通过导体的电流成反比。

C 电源提供的电能越多，电源的电动势越大。

D 当电源的内阻可忽略不计时，无论外电路是否断开，路端电压均等于电源电动势 2．下列关于电阻率的说法中，错误．．的是： A ．电阻率只是一个比例常数，与任何其他因素无关B ．电阻率反映材料导电性能的好坏，所以与材料有关C ．电阻率与导体的温度有关D ．电阻率在国际单位制中的单位是欧姆米 3．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比。

在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为a η、b η。

由图可知a η、b η的值分别为A ．34、14 B ．13、23 C ．12、12 D ．23、134．如图所示，M 、N 是平行板电容器的两个极板，0R 为定值电阻，1R 、2R 为可调电阻，用绝缘细线将质量为m 、带正电的小球悬于电容器内部。

闭合电键S ，小球静止时受到悬线的拉力为F 。

调节1R 、2R ，关于F 的大小判断正确的是A ．保持1R 不变，缓慢增大2R 时，F 将变大B ．保持1R 不变，缓慢增大2R 时，F 将变小C ．保持2R 不变，缓慢增大1R 时，F 将变大D ．保持2R 不变，缓慢增大1R 时，F 将变小 5．如图所示，R 1为定值电阻，R 2为最大阻值为2R 1的可变电阻，E 为电源电动势，r 为电源内阻，大小为r ＝R 1，当R 2的滑臂P 从a 滑向b 的过程中，下列说法中正确的是（ ）（A ）当R 2＝12R 时，R 2上获得最大功率 （B ）当R 2＝R 1时，R 2上获得最大功率 （C ）电压表示数和电流表示数之比逐渐增大 （D ）电压表示数和电流表示数之比保持不变6．如图所示电路，电源电动势为E ，内阻为r ，闭合电键K ，水平放置的平行板电容器中一带电微粒恰好保持静止。

第二章恒定电流单元测试一、选择题：（每题4分，错选或多选均不得分，漏选得2分，共40分) ☆1、在10s内通过电解槽某一横截面向右迁移的正离子所带的电量为2C，向左迁移的负离子所带电量为3C，那么电解槽中电流强度大小为（）A．0.1A B．0.2A C．0.3A D．0.5A☆2、一个标有“220V 60W”的白炽灯泡，用多用电表的欧姆挡去测量它的电阻，其阻值( ) A．接近于807ΩB．一定等于807ΩC．明显大于807ΩD．明显小于807Ω☆3、甲、乙两根同种材料制成的电阻丝，长度相等，甲横截面的半径是乙的两倍，将其并联后接在电源上( ) A．甲、乙的电阻之比是1:2B．甲、乙中的电流强度之比是4:1C．甲、乙电阻丝上产生的热量之比是4:1D．甲、乙电阻丝两端的电压之比是1:2☆☆4、同样粗细等长的铜棒和铁棒接在一起后接入电路电如图，下列说法正确的是（）A．通过两棒的电流强度不等B．两棒内电子定向移动的速率相等C．两棒内电场强度相等D．铁棒两端电压大于铜棒两端电压☆☆5、铅蓄电池的电动势为2V，这表示（）A．电路中每通过1C电量，电源把2J的化学能转变为电能B．蓄电池两极间的电压为2VC．蓄电池能在1s内将2J的化学能转变成电能D．蓄电池将化学能转变成电能的本领比一节干电池的大☆☆6、如图所示，直线A为电源的U－I图线，直线B为电阻R的U－I图线；用该电源和电阻组成的闭合电路，电源输出功率和电路的总功率分别是（）A．4 W，8 WB．2 W，4 WC．4 W，6 WD．2 W，3 W☆☆7、如图所示，把两盏相同的电灯分别接成甲、乙两种电路，甲电路所加的电压为8V，乙电路所加的电压为14 V。

调节变阻器R1和R2使两灯都正常发光，此时变阻器消耗的电功率分别为P甲和P乙，下列关系中正确的是（）A．P甲＞P乙 B.P甲＜P乙C．P甲＝P乙 D.无法确定☆☆8、下列使用多用表欧姆档测电阻的注意事项中，不正确的说法是（）A．如待测电阻与电源相连，就先切断电源，再用多用表欧姆档测量B．应使待测电阻与其他元件断开，并且不能用双手同时接触两表笔金属部分C．为使测量准确，应使表针指在中值电阻附近，否则应换档D．每次更换量程都要将两表笔短接，进行调零E．注意两表笔正、负极性不要接错F．使用完毕，应将选择开关置于空档OFF，或交流电压最高档☆☆9、输电线总电阻为r，输送的电功率是P，送电电压U，则用户得到的功率为（）☆☆10、在图示电路中，当滑动变阻器的滑动头向下滑动时，A、B两灯亮度的变化情况为（）A．A灯和B灯都变亮B．A灯、B灯都变暗C．A灯变亮，B灯变暗D．A灯变暗，B灯变亮二、填空题：（每题6分，共18分）☆11、额定电压为110伏的电动机的线圈电阻为0.4欧，正常工作时，电动机每秒钟放出的热量为1000焦，则电动机正常工作时的电流强度是_____安，每秒钟有________焦的电能转化为机械能．☆☆12、如图所示，甲、乙分别是两个电阻的I－U图线，甲电阻阻值为______Ω，乙电阻阻值为______Ω，电压为10V时，甲中电流为______A，乙中电流为______A。

恒定电流 测试题一、选择题(不定项选择，48分)1、在10s 内通过电解槽某一横截面向右迁移的正离子所带的电量为2C ，向左迁移的负离子所带电量为3C ，那么电解槽中电流强度大小为 （ ）A ．0.1AB ．0.2AC ．0.3AD ．0.5A2、甲乙两条铜导线质量之比M 甲:M 乙=4:1,长度之比为L 甲:L 乙=1:4，则其电阻之比R 甲：R 乙为A ．1:1B ．1:16C ．64:1D ．1:643、如图所示，图线1表示的导体电阻为R 1，图线2表示的导体的电阻为R 2，则说法正确的是A 、R 1：R 2 =1：3B 、 R 1：R 2 =3：1C 、 将R 1与R 2串联后接于电源上，则电流比I 1：I 2=1：3D 、 将R 1与R 2并联后接于电源上，则电流比I 1：I 2=1：34、在如图所示的电路中，当开关Ｓ闭合时，电灯不亮，电流表无读数，电压表读数接近为电源电压，以下可能的情况是（ ） A. 电流表中断路，L １和L ２都完好 B. L １灯丝断路，电流表和L ２都完好 C. L ２灯丝断路，电流表和L １都完好 D. L １和L ２灯丝都断路，而电流表完好5、一台直流电动机的电阻为R ，额定电压为U ，额定电流为I ，当其正常工作时下述正确的是 A ．电动机所消耗的电功率IU B. t 秒内所产生的电热为IUtC ．t 秒内所产生的电热为I 2Rt D. t 秒内所产生的机械能为I （U －IR ）t 6、下列各种说法中正确的是 （ ） A ．电流的定义式qIt=，适用于任何电荷的定向移动形成的电流。

B ．电源的负载增加，输出功率一定增大C ．电动势在数值上等于电源将单位正电荷从负极移送到正极时，非静电力所做的功D ．从U RI=可知，导体的电阻跟两端的电压成正比，跟导体的电流成反比7. 走廊里有一盏灯，在走廊两端及中间位置各有一个开关，我们希望不论哪一个开关接通都能使灯点亮，那么设计的电路为（ ） A.“与”门电路 B.“非”门电路 C.“或”门电路 D.上述答案都有可能 8．在图中，A. B 两图分别为测灯泡电阻 R 的电路图，下述说法正确的是（ ）A ．A 图的接法叫电流表外接法，B 图的接法叫电流表的内接法 B ．A 中R 测＞R 真，B 中R 测＜R 真C ．A 中误差由电压表分流引起，为了减小误差，就使R<<R v ，故此法测较小电阻好D ．B 中误差由电流表分压引起，为了减小误差，应使R>>R A ，故此法测较大电阻好9.如图所示的电路中, U =120 V, 滑动变阻器R 2的最大值为 200Ω,R 1=100Ω.当滑片P 滑至R 2的中点时，a 、b 两端的电压为（ ） A.60 V B.40 V C.80 V D.120 V10．如图所示的电路中，电源的电动势E 和内电阻r 恒定不变，电灯L 恰能正常发光，如果变阻器的滑片向b 端滑动，则（ ） A ．电灯L 更亮，安培表的示数减小 B ．电灯L 更亮，安培表的示数增大 C ．电灯L 变暗，安培表的示数减小 D ．电灯L 变暗，安培表的示数增大11、如图所示，直线A 为电源的U －I 图线，直线B 为电阻R 的U －I 图线；用该电源和电阻组成的闭合电路，电源输出功率和电路的总功率分别是A ．4 W ，8 WB ．2 W ，4 WC ．4 W ，6 WD ．2 W ，3 W 12、如右图所示电路中，电源内阻不能忽略，R 1＝10Ω，R 2＝8Ω，当开关S 接A 时，电流表的示数为0.2A ，当开关S 接B 时，电流表的示数可能为： A 、0.19A B 、0.22A C 、0.25A D 、0.28A二.实验题(12分) 13.读数（1）__________cm （2）__________mm （3）__________mA （4）__________V 14.测定电源的电动势和内电阻的实验电路和U-I 图像如下:（1）闭合开关前为防止电表过载滑动变阻器的滑动头P 应放在_____处（2）现备有以下器材： A ．干电池1个 B ．滑动变阻器（0~50Ω） C ．滑动变阻器（0~1750Ω） D ．电压表（0~3V ） E ．电压表（0~15V ）F ．电流表（0~0.6A ）G ．电流表（0~3A ）其中滑动变阻器应选___ _，电流表应选_ _ __，电压表应选_ _ _。
