恒定电流单元检测卷

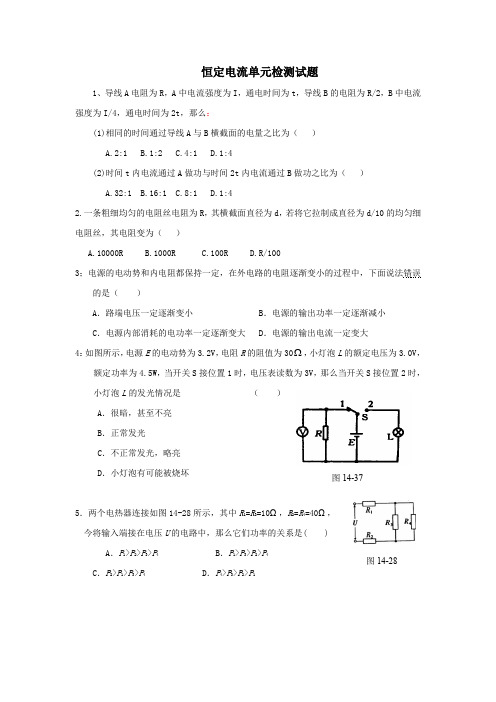

恒定电流单元检测试题1、导线A 电阻为R ，A 中电流强度为I ，通电时间为t ，导线B 的电阻为R/2，B 中电流强度为I/4，通电时间为2t ，那么：(1)相同的时间通过导线A 与B 横截面的电量之比为（ ）A.2:1B.1:2C.4:1D.1:4(2)时间t 内电流通过A 做功与时间2t 内电流通过B 做功之比为（ ）A.32:1B.16:1C.8:1D.1:42.一条粗细均匀的电阻丝电阻为R ，其横截面直径为d ，若将它拉制成直径为d/10的均匀细电阻丝，其电阻变为（ ）A.10000RB.1000RC.100RD.R/1003；电源的电动势和内电阻都保持一定，在外电路的电阻逐渐变小的过程中，下面说法错误的是（ ）A ．路端电压一定逐渐变小B ．电源的输出功率一定逐渐减小C ．电源内部消耗的电功率一定逐渐变大D ．电源的输出电流一定变大4：如图所示，电源E 的电动势为3.2V ，电阻R 的阻值为30 ，小灯泡L 的额定电压为3.0V ，额定功率为4.5W ，当开关S 接位置1时，电压表读数为3V ，那么当开关S 接位置2时，小灯泡L 的发光情况是（ ）A ．很暗，甚至不亮B ．正常发光C ．不正常发光，略亮D ．小灯泡有可能被烧坏5．两个电热器连接如图14-28所示，其中R 1=R 3=10Ω，R 2=R 4=40Ω，今将输入端接在电压U 的电路中，那么它们功率的关系是( )A ．P 1>P 2>P 3>P 4B ．P 1>P 3>P 2>P 4C ．P 2>P 1>P 3>P 4D ．P 4>P 3>P 2>P 1图14-28 图14-376．如图14-29所示为甲、乙两灯泡的I 一U 图象．根据图象，计算甲、乙两灯泡并联在电压为220V 的电路中，实际发光的功率约为 ( )A ．15W 、30WB ．30W 、40WC ．40W 、60WD ．60W 、100W7．如图14-33所示，直线A 为电源a 的路端电压与电流的关系图像，直线B 为电源b 的路端电压与电流的关系图像，直线C 为一个电阻R 的两端电压与电流的关系图像．将这个电阻R 分别接到a ，b 两电源上，那么( )A ．R 接到a 电源上，电源的效率较高B ．R 接到b 电源上，电源的输出功率较大C ．R 接到a 电源上，电源的输出功率较大，但电源效率较低D ．R 接到b 电源上，电阻的发热功率和电源的效率都较高8；在如图14-34所示电路中，当变阻器R 3的滑片P 向b 端移动时( )A ．电压表示数变大，电流表示数变小B ．电压表示数变小，电流表示数变大C ．电压表示数变大，电流表示数变大D ．电压表示数变小，电流表示数变小9；．如图15-35所示，电路两端的电压保持不变，当滑动变阻器的滑动触头P 向右移动时，三个灯泡亮度的变化情况是（ ）A ．L 1变亮，L 2和L 3皆变暗B ．1L 变暗，2L 不能确定， 3L 变暗C ．1L 变暗，2L 变亮，3L 变亮D ．1L 变亮，2L 变亮，3L 变暗图14-34图14-3510：理发用的电吹风机中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风将头发吹干。

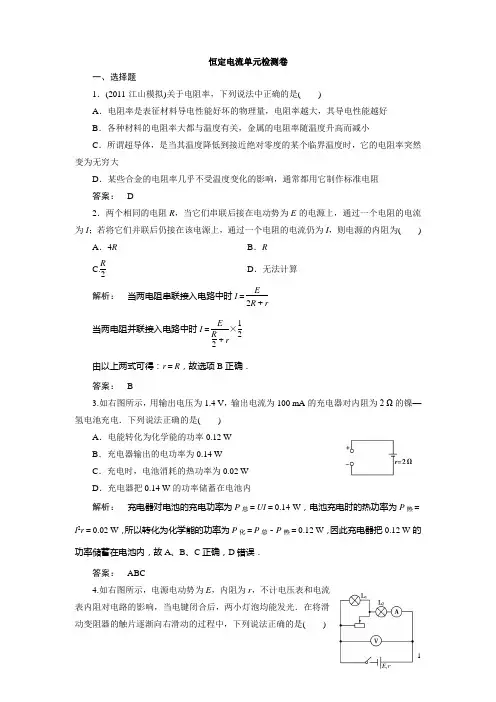

恒定电流单元检测卷一、选择题1．(2011·江山模拟)关于电阻率，下列说法中正确的是( )A ．电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越好B ．各种材料的电阻率大都与温度有关，金属的电阻率随温度升高而减小C ．所谓超导体，是当其温度降低到接近绝对零度的某个临界温度时，它的电阻率突然变为无穷大D ．某些合金的电阻率几乎不受温度变化的影响，通常都用它制作标准电阻答案： D2．两个相同的电阻R ，当它们串联后接在电动势为E 的电源上，通过一个电阻的电流为I ；若将它们并联后仍接在该电源上，通过一个电阻的电流仍为I ，则电源的内阻为( )A ．4RB ．R C.R 2 D ．无法计算解析： 当两电阻串联接入电路中时I ＝E 2R ＋r当两电阻并联接入电路中时I ＝E R 2＋r ×12 由以上两式可得：r ＝R ，故选项B 正确．答案： B3.如右图所示，用输出电压为1.4 V ，输出电流为100 mA 的充电器对内阻为2 Ω的镍—氢电池充电．下列说法正确的是( )A ．电能转化为化学能的功率0.12 WB ．充电器输出的电功率为0.14 WC ．充电时，电池消耗的热功率为0.02 WD ．充电器把0.14 W 的功率储蓄在电池内解析： 充电器对电池的充电功率为P 总＝UI ＝0.14 W ，电池充电时的热功率为P 热＝I 2r ＝0.02 W ，所以转化为化学能的功率为P 化＝P 总－P 热＝0.12 W ，因此充电器把0.12 W 的功率储蓄在电池内，故A 、B 、C 正确，D 错误．答案： ABC4.如右图所示，电源电动势为E ，内阻为r ，不计电压表和电流表内阻对电路的影响，当电键闭合后，两小灯泡均能发光．在将滑动变阻器的触片逐渐向右滑动的过程中，下列说法正确的是( )A ．小灯泡L 1、L 2均变暗B ．小灯泡L 1变亮，小灯泡L 2变暗C．电流表A的读数变小，电压表V的读数变大D．电流表A的读数变大，电压表V的读数变小解析：滑动触片向右滑动的过程中，滑动变阻器接入电路部分的阻值变大，电路中的总电阻变大，路端电压变大，总电流变小，故电流表A的读数变小，电压表V的读数变大，小灯泡L2变暗，小灯泡L1变亮，B、C正确．答案：BC5.如右图所示，A为一稳压管，它的作用是保证DE两端的电压U DE恒定不变，当流过稳压管的电流在5 mA和40 mA之间时，U DE就稳定在10 V，R2为一可变电阻，它的最小值为500 Ω，最大值为无穷大(即断路)．设电源电压U＝20 V，则当R2变化时，为使U DE稳定在10 V，R1可取下列几个电阻值中的()A．100 Ω B．200 ΩC．300 Ω D．4 000 Ω解析：R1两端的电压为10 V，干路中最大的电流为40 mA，解得R1＝250 Ω，干路中最小的电流为5 mA＋20 mA＝25 mA，解得R1＝400 Ω，所以250 Ω<R1<400 Ω，C项符合．答案： C6.如右图所示的电路中，C为平行板电容器，闭合开关S，给电容器充电，当电路中电流稳定之后，下列说法正确的是()A．若变阻器R1的滑片向上滑动，电流表的读数变大，电压表的读数变大B．保持开关S闭合，不论变阻器R1的滑片是否滑动，都有电流流过R2C．保持开关S闭合，将电容器上极板与下极板稍微拉开一些的过程中，R2中有由b到a的电流D．断开开关S，若此时刚好有一电荷静止在两平行板电容器之间，将电容器上极板与下极板稍微错开一些的过程中，油滴将向下运动答案： A7.在如右图所示的电路中，E为电源，其内阻为r，L为小灯泡(其灯丝电阻可视为不变)，R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，为理想电压表．若将照射R3的光的强度减弱，则()A．电压表的示数变大B．小灯泡消耗的功率变小C．通过R2的电流变小D．电源内阻消耗的电压变大解析：若将照射R3的光的强度减弱，则R3的电阻将增大，电路中的总电阻将增大，总电流减小，故电压表的示数变小，内电压也减小，A、D错误；而电阻R2两端的电压将变大，通过R 2的电流变大，而总电流减小，所以通过小灯泡的电流减小，小灯泡消耗的功率变小，B 正确，C 错误．答案： B8．如下图甲所示电路中，闭合电键S ，当滑动变阻器的滑动触头P 向下滑动的过程中，四个理想电表的示数都发生变化．图乙中三条图线分别表示了三个电压表示数随电流表示数变化的情况．以下说法正确的是( )A ．图线a 表示的是电压表的示数随电流表示数变化的情况 B ．图线c 表示的是电压表的示数随电流表示数变化的情况 C ．此过程中电压表示数的变化量ΔU 1和电流表示数变化量ΔI 的比值变大 D ．此过程中电压表示数的变化量ΔU 3和电流表示数变化量ΔI 的比值不变 解析： 电压表测量定值电阻R 1的电压，其U －I 图象是过原点的直线，B 正确；示数的变化量和电流表示数的变化量的比值为ΔU 1ΔI＝r 是电源内阻，C 错误；示数的变化量和电流表示数的变化量的比值为ΔU 3ΔI＝r ＋R 1是确定值，D 正确；根据图中a 、b 图线的斜率可判断，a 图线的斜率大，其斜率大小为r ＋R 1.b 图线的斜率为电源内阻r ，即a 图线是电压表的示数随电流表示数变化的情况，A 正确．答案： ABD二、非选择题9．在物理兴趣小组活动中，一同学利用下列器材设计并完成了“探究导体阻值与长度的关系”的实验． 电压表量程3 V 内阻约为900 Ω 电压表 量程10 V 内阻约为3 kΩ 电流表 量程60 mA 内阻约为5 Ω电源E 1 电动势1.5 V 内阻约为0.2 Ω电源E 2 电动势4.5 V 内阻约为0.4 Ω滑动变阻器(最大阻值为10 Ω)、粗细均匀的同种电阻丝、开关、导线和刻度尺其主要实验步骤如下：A．选取图中器材，按示意图连接电路B．用伏安法测定电阻丝的阻值RC．用刻度尺测出电阻丝的长度LD．依次减小电阻丝的长度，保持电路其他部分不变，重复步骤B、CE．处理数据，根据下列测量结果，找出电阻丝阻值与长度的关系(Ⅰ)____________________________ _______________________________________，(Ⅱ)_______________________ ___________________________________________．解析：电压表量程为3 V，故电源应为E2；随着电阻丝长度的变化，其阻值逐渐减小，因此用伏安法测其阻值时应先用内接法，后应改为外接法．答案：(Ⅰ)电源改选E2(Ⅱ)判断电流表的内外接法，作出相应调整10．(1)用20分度的游标卡尺测物体的长度，如图甲所示，读数为________m.用螺旋测微器测物体的厚度，如图乙所示，读数为______m.(2)某同学为了测定一只电阻的阻值，采用了如下方法：①用多用电表粗测：多用电表电阻挡有4个倍率：分别为×1 k、×100、×10、×1.该同学选择×100倍率，用正确的操作步骤测量时，发现指针偏转角度太大(指针位置如下图中虚线所示)．为了较准确地进行测量，请你补充完整下列依次应该进行的主要操作步骤：a．______________________________________________________________________.b．两表笔短接，调节欧姆调零旋钮，使指针指在0 Ω处．c．重新测量并读数，若这时刻度盘上的指针位置如上图中实线所示，测量结果是________________________________________________________________________.②该同学用伏安法继续测定这只电阻的阻值，除被测电阻外，还有如下实验仪器：A．直流电源(电压3 V，内阻不计)B．电压表V1(量程：0～15 V，内阻约为5 kΩ)C．电压表V2(量程：0～15 V，内阻约为25 kΩ)D．电流表A1(量程：0～25 mA，内阻约为1 Ω)E．电流表A2(量程：0～250 mA，内阻约为0.1 Ω)F．滑动变阻器一只，阻值0～20 ΩG．电键一只，导线若干在上述仪器中，电压表应选择________(填“V1”或“V2”)，电流表应选择________(填“A1”或“A2”)．请在方框内画出电路原理图．答案：(1)3.160×10－2 6.101×10－3～6.103×10－3(2)①a.换用倍率×10的挡c．120 Ω②V1A1原理图如图所示11．一节电动势约为9 V，内阻约为2 Ω的电池，允许通过的最大电流是500 mA.为了精确测定该电池的电动势和内电阻．选用了总阻值为50 Ω的滑动变阻器以及电流表和电压表，连成了如图所示的电路．(1)为了防止误将滑动变阻器电阻调为零而损坏器材，需要在电路中接入一个定值电阻R0，最适合的是________．(填选项前字母)A．10 Ω，5 W B．10 Ω，0.5 WC．20 Ω，5 W D．20 Ω，0.5 W(2)电路连好后，由于电路中有一处发生了故障，闭合开关K时发现电压表有示数而电流表没有示数，断开导线“1”的B端，将其分别接到C、D、E、F各点时，发现电压表的示数都接近9 V，而接到G、H、J各点时，发现电压表的示数都为零，可能出现的故障是________．(填选项前字母)A．定值电阻R0断路B．滑动变阻器滑片P接触不良C．滑动变阻器EF间电阻丝断路D．电流表断路(3)在其他器材不变的情况下，再取一节上述规格的电池，与原来的电池串联组成电池组，测量这个电池组的电动势和内电阻，且操作无误．①在虚线框内画出实验电路原理图．②实验中，当电流表读数为I 1时，电压表读数为U 1；当电流表读数为I 2时，电压表读数为U 2.则可以求出E ＝________，r ＝________.(用I 1，I 2，U 1，U 2及R 表示)解析： 本题考查用电流表、电压表测定电源的电动势和内电阻的实验．(1)根据电源的电动势和内电阻的大约值，当滑动变阻器被短路时，由闭合电路的欧姆定律可得：I ＝E R 0＋r，所以R 0＝E I －r ＝90.5 Ω－2 Ω＝16 Ω，此时R 0上消耗的电功率约为P ＝I 2R 0＝0.52×16 W ＝4 W ，所以最合适的是C.(2)断开导线“1”的B 端分别接C 、D 、E 、F 时电压表示数为9 V ，说明定值电阻和滑动变阻器的电阻线都是通的，接G 、H 、J 时电压表无示数，说明滑动变阻器到电流表之间有断路，由此可判断电路故障就在滑动变阻器的电阻线到金属杆之间，所以一定是滑动变阻器的滑片P 接触不良，故选B.(3)①电路原理图如图所示：②根据电路图可知，当电流表的示数为I 1，电压表的示数为U 1，由闭合电路的欧姆定律可得：E ＝U 1＋I 1(R 0＋r )，同理，当电流表的示数为I 2，电压表的示数为U 1，有E ＝U 2＋I 2(R 0＋r )，联立以上两式可解得：E ＝I 1U 2－I 2U 1I 1－I 2，r ＝U 2－U 1I 1－I 2－R 0.题目难度中等． 答案： (1)C (2)B (3)① 图见解析②(I 1U 2－I 2U 1)/(I 1－I 2) (U 2－U 1)/(I 1－I 2)－R 0滚动训练(六)(本栏目内容，在学生用书中以活页形式分册装订！)一、选择题1．“5·12”汶川大地震，牵动了全国人民的心．一架装载救灾物资的直升飞机，以10 m/s 的速度水平飞行，在距地面180 m 的高度处，欲将救灾物资准确投放至地面目标．若不计空气阻力，g 取10 m/s 2，则( )A ．物资投出后经过6 s 到达地面目标B ．物资投出后经过18 s 到达地面目标C ．应在距地面目标水平距离60 m 处投出物资D ．应在距地面目标水平距离180 m 处投出物资解析： 本题考查平抛运动的规律．物资投出后做平抛运动，其落地所用时间由高度决定，t ＝2h g＝6 s ，A 项正确，B 项错误；抛出后至落地的水平位移为x ＝v t ＝60 m ，C 项正确，D 项错误．答案： AC2．(2010·天津理综)探测器绕月球做匀速圆周运动，变轨后在周期较小的轨道上仍做匀速圆周运动，则变轨后与变轨前相比( )A ．轨道半径变小B ．向心加速度变小C ．线速度变小D ．角速度变小解析： 探测器做匀速圆周运动由万有引力充当向心力，G Mm r 2＝m 4π2T 2r ，G Mm r 2＝m v 2r，G Mm r 2＝mω2r ，G Mm r2＝ma .由以上四式可知，T 减小则r 减小，a 、v 、ω均增大，故仅A 正确． 答案： A3.如右图所示是真空中两个带等量异种电荷的点电荷A 、B 周围的电场分布情况．图中O 点为两点电荷连线的中点，MN 为两点电荷连线的中垂线，OM ＝ON .下列说法中正确的是( )A ．同一电荷在O 、M 、N 三点受的电场力相同B ．同一电荷在O 、M 、N 三点的电势能相同C ．O 、M 、N 三点的电场强度大小关系是E M ＝E N >E 0D ．把另一自由电荷从M 点静止释放，将沿MON 做往复运动解析： 等量导种点电荷的中垂线为一等势面，O 、M 、N 三点的电势相等，同一电荷在O 、M 、N 三点的电势能相同，B 正确；O 、M 、N 三点的电场强度方向相同，但大小不同，O 点场强最大，E M ＝E N <E O ，C 错；同一电荷在三点受的电场力不同，A 错；把同一电荷从M 点静止释放，由于受到水平的电场力作用不会沿MON 做往复运动，D 错．答案： B4．有三个用电器，分别为日光灯、电烙铁和电风扇，它们的额定电压和额定功率均为“220 V ,60 W”．现让它们在额定电压下工作相同时间，产生的热量( )A ．日光灯最多B ．电烙铁最多C ．电风扇最多D ．一样多答案： B5.(2011·潍坊抽测)如右图所示，重为G 1的物体A 在大小为F 、方向为水平向左的恒力作用下，静止在倾角为α的光滑斜面上．现将重为G 2的小物体B 轻放在A 上，则( )A ．A 仍静止B ．A 将加速下滑C ．斜面对A 的弹力不变D ．B 对A 的压力大小等于G 2解析： 本题考查的知识点较多，整体法与隔离法、受力分析、超重失重问题、物体的平衡条件及应用假设法解物体平衡问题．不放B 时，对A 进行受力分析(如右图)，由受力平衡得F ＝G 1tan α；F N ＝G 1/cos α，当放上B 后，对A 、B 整体与不放B 时相比总重力增大，故物体不再平衡，要加速下滑；斜面对A 的弹力增大；由于B 处于失重状态，B 对A 的压力小于B 的重力，故B 正确．答案： B6.如右图所示，Q 1、Q 2为两个固定点电荷，其中Q 1带正电，它们连线的延长线上有a 、b 两点．一正试探电荷以一定的初速度沿直线从b 点开始经a 点向远处运动，其速度图象如下图所示．则( )A ．Q 2带正电B ．Q 2带负电C ．试探电荷从b 到a 的过程中电势能增大D ．试探电荷从b 到a 的过程中电势能减小解析： 本题考查的是场强叠加、电场力做功与电势能的关系及读图能力．由速度—时间图象可知试探电荷从b 点到a 点过程速度减小，电场力做负功电势能增加，Q 2带负电；过了a 点后，速度增大，电场力做正功，电势能减小，故B 、C 选项正确．答案： BC7.从同一点沿水平方向抛出的甲、乙两个小球能落在同一个斜面上，运动轨迹如图所示，不计空气阻力，下列说法正确的是( )A ．甲球下落的时间比乙球下落的时间长B ．甲球下落的时间比乙球下落的时间短C ．甲球的初速度比乙球初速度大D ．甲球的初速度比乙球初速度小解析： 采用“直接判断法”求解．从抛出到落到斜面上，甲球下落的竖直高度小于乙球，由h ＝12gt 2知甲球下落的时间比乙球下落的时间短，B 正确．甲球的水平位移大于乙球，由x ＝v t 知，甲球的初速度比乙球初速度大．C 正确．答案： BC8.(2011·黄冈质检)如右图所示，在倾角为θ的光滑斜面上有两个用劲度系数为k 的轻质弹簧相连的物块A 、B ，质量均为m ，开始时两物块均处于静止状态．现下压A 再静止释放使A 开始运动，当物块B 刚要离开挡板时，A 的加速度的大小和方向为( )A ．0B ．2g sin θ，方向沿斜面向下C ．2g sin θ，方向沿斜面向上D ．g sin θ，方向沿斜面向下解析： 当B 刚离开挡板时，弹簧弹力大小为F N ＝mg sin θ，弹簧处于伸长状态；对A 进行受力分析，沿着斜面向下的方向有mg sin θ，弹簧弹力沿着斜面向下的方向的拉力F N ，故A 的加速度为2g sin θ，方向沿着斜面向下．答案： B9.如右图所示电路中，闭合电键S ，当滑动变阻器的滑动触头P 向下滑动时，三个理想电表的示数都发生变化，电表的示数分别用I 、U 1、U 2表示．下列判断正确的是( )A ．I 减小，U 1增大B ．I 减小，U 2增大C ．I 增大，U 1增大D ．I 增大，U 2增大解析： 本题考查电路的动态分析．滑动变阻器的滑动触头P 向下滑动时，电路中的总电阻变大，由全电路的欧姆定律知，总电流减小，路端电压增加，即R 3两端的电压增加，再由部分电路的欧姆定律知流过R 3的电流增大，那么电流表的示数一定减小，R 1两端的电压减小，又V 1、V 2示数之和增加，则V 2的示数增加，B 项对．答案： B10．(2011·哈尔滨模拟)一物体从静止开始由倾角很小的光滑斜面顶端滑下，保持斜面底边长度不变，逐渐增加斜面长度以增加斜面倾角．在倾角增加的过程中(每次下滑过程中倾角不变)，物体的加速度a 和物体由顶端下滑到底端的时间t 的变化情况是( )A ．a 增大，t 增大B ．a 增大，t 变小C ．a 增大，t 先增大后变小D ．a 增大，t 先变小后增大解析： 设斜面倾角为θ，斜面底边长为x 0，则斜边长为x 0cos θ.物体的加速度a ＝g sin θ，θ增大时，a 增大，由x 0cos θ＝12at 2 可得：t ＝4x 0g sin 2θ，可见随θ的增大，t 先变小后增大，故只有D 正确． 答案： D二、非选择题11．(1)某多用电表的欧姆挡中间刻度值是“15”，一位同学在用它来测量电阻时，先将选择开关旋至“×10”挡处，然后进行调零，再将两支表笔分别与电阻的两个引线接触，结果指针指在刻度值为“100”至“200”之间，为了使测量更准确，他应该将选择开关旋至________挡处．换挡后必须________才能进行测量．(2)图甲中电源电动势为E ，内阻可忽略不计；电流表具有一定的内阻，电压表的内阻不是无限大，S 为单刀双掷开关，R 为待测电阻．当S 向电压表一侧闭合时，电压表读数为U 1，电流表读数为I 1；当S 向R 一侧闭合时，电流表读数为I 2.①根据已知条件与测量数据，可以得出待测电阻R ＝________.②根据图甲所给出的电路，在图乙的各器件实物图之间补画出连接的导线．甲 乙 解析： (1)第一次测量时，指针示数过大，所以要选择倍率更大的挡进行测量，所以要选“×100”挡．欧姆表每次换挡后都要重新进行欧姆调零．本题较易．(2)由第一次测量可得电压表内阻为：R V ＝U 1I 1，由于不计电源内阻，所以电流表内阻为： R A ＝E －U 1I 1；由第二次测量可得：R ＝E I 2－R A ，代入即可得： R ＝E I 2－E －U 1I 1. 答案： (1)×100 重新调零(2)①R ＝E I 2－E －U 1I 1②连线如图12．如下图所示，长12 m 质量为50 kg 的木板右端有一立柱．木板置于水平地面上，木板与地面间的动摩擦因数为0.1.质量为50 kg 的人立于木板左端，木板与人均静止，当人以4 m/s 2的加速度匀加速向右奔跑至木板的右端时，立刻抱住立柱(取g ＝10 m/s 2)，求：11 (1)人在奔跑过程中受到的摩擦力的大小和方向；(2)人在奔跑过程中木板的加速度大小和方向；(3)人从开始奔跑至到达木板右端所经历的时间． 解析： (1)设人的质量为m 1，加速度为a 1，木板的质量为m 2，加速度为a 2，人对木板的摩擦力为F f .则对人有：F f ＝m 1a 1＝200 N ，方向向右(2)对木板受力分析可知：F f －μ(m 1＋m 2)g ＝m 2a 2， 则：a 2＝F f －μ(m 1＋m 2)gm 2代入数据解得：a 2＝2 m/s 2，方向向左．(3)设人从左端跑到右端时间为t ，由运动学公式得： L ＝12a 1t 2＋12a 2t 2则t ＝2La 1＋a 2代入数据解得t ＝2 s答案： (1)200 N 向右 (2)2 m/s 2 向左 (3)2 s。

恒定电流单元测试姓名班级一、选择题（每小题3分，共45分）1．关于电流，下列说法中正确的是[ ]A．通过导线截面的电量越多，电流越大B．电子运动的速率越大，电流越大C．单位时间内通过导体截面的电量越多，导体中的电流越大D．因为电流有方向，所以电流是矢量2．对于有恒定电流通过的导体，下列说法正确的是[ ]A．导体内部的电场强度为零B．导体是个等势体C．导体两端有恒定的电压存在D．通过导体某个截面的电量在任何相等的时间内都相等3．如图所示为两电阻R1和R2的伏安特性曲线。

若在两电阻两端加相同的电压，关于它们的电阻值及发热功率比较正确的是[ ]A．电阻R1的阻值较大B．电阻R2的阻值较大C．电阻R1的发热功率较大D．电阻R2的发热功率较大4．用电器离电源L米，线路上的电流为I，为使在线路上的电压降不超过U，已知输电线的电阻率为ρ。

那么，输电线的横截面积的最小值是[ ]A．ρL／R B．2ρLI／UC．U／ρLI D．2UL／Iρ5．如图甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是[ ]A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程减小D．上述说法都不对6．校准过程中发现待测表（即改装表）的读数比标准电流表的读数稍大，若灵敏电流计G的满偏电流值是准确的，则出现误差的原因可能是[ ]A．R g的测量值比真实值偏大B．R g的测量值比真实值偏小7．如图-4所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是[ ]A．a处接线断开B．触头P开路C．a、b间电阻丝开路D．b处接线开路8．如图3电路所示，当ab两端接入100V电压时，cd两端为20V；当cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是[ ]A．4∶2∶1B．2∶1∶1C．3∶2∶1 D．以上都不对9．实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。

高中物理-恒定电流单元测评卷（含答案）B卷培优优选提升卷一.选择题：本大题共12小题,每小题4分。

在每小题给出的四个选项中,第1-9题只有一项符合题目要求,第10-12题有多项符合题目要求。

全部选对的得4分,选对但选不全的得2分,有选错的得0分。

1.如图,E为内阻不能忽略的电池,R1、R2、R3为定值电阻,S0、S为开关,V与A分别为电压表与电流表.初始时S0与S均闭合,现将S断开,则（）A.V的读数变大,A的读数变小B.V的读数变大,A的读数变大C.V的读数变小,A的读数变小D.V的读数变小,A的读数变大【答案】B【解析】S断开,相当于电阻变大,则由闭合电路欧姆定律可得电路中总电流减小,故路端电压增大,V的读数变大；把R1归为内阻,内电压减小,故R3中的电压增大,由欧姆定律可知R3中的电流也增大,电流表示数增大,A.分析得V的读数变大,Ａ的读数变大,故A错误；B.分析得V的读数变大,Ａ的读数变大,故B正确；C.分析得V的读数变大,Ａ的读数变大,故C错误；D.分析得V的读数变大,Ａ的读数变大,故D错误；2.如图所示,A和B为竖直放置的平行金属板,在两极板间用绝缘细线悬挂一带电小球。

开始时开关S闭合且滑动变阻器的滑动头P在a处,此时绝缘线向右偏离竖直方向,偏角为θ,电源的内阻不能忽略,则下列判断正确的是（）A.小球带负电B.当滑动头从a向b滑动时,细线的偏角θ变小C.当滑动头从a向b滑动时,电流表中有电流,方向从下向上D.当滑动头停在b处时,电源的输出功率一定大于滑动头在a处时电源的输出功率【答案】B【解析】A.根据题图电路可知A板电势高于B板电势,A、B间电场强度方向水平向右。

小球受力平衡,故受电场力也水平向右,即小球带正电,所以A项错误；B.当滑动头从a向b滑动时,电阻值减小,路端电压减小,故R1两端的电压减小,极板间电场强度随之减小,小球所受电场力减小,故细线的偏角变小,所以B项正确；C.当极板间电压减小时,极板所带电荷量将减小而放电,又由于A板原来带正电,故放电电流从上向下流过电流表,所以C项错误；D.由于电源的内电阻与外电阻的关系不确定,所以无法判断电源的输出功率的变化规律,所以D 项错误。

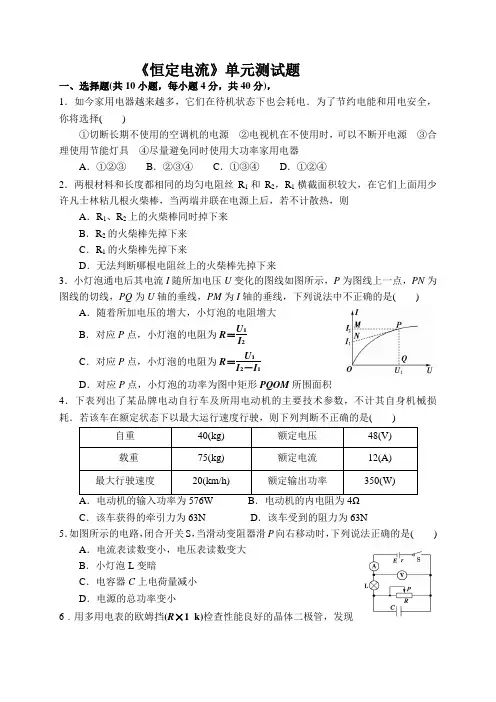

《恒定电流》单元测试题一、选择题(共10小题，每小题4分，共40分)，1．如今家用电器越来越多，它们在待机状态下也会耗电．为了节约电能和用电安全，你将选择( )①切断长期不使用的空调机的电源 ②电视机在不使用时，可以不断开电源 ③合理使用节能灯具 ④尽量避免同时使用大功率家用电器A ．①②③B ．②③④C ．①③④D ．①②④2．两根材料和长度都相同的均匀电阻丝R 1和R 2，R 1横截面积较大，在它们上面用少许凡士林粘几根火柴棒，当两端并联在电源上后，若不计散热，则A ．R 1、R 2上的火柴棒同时掉下来B ．R 2的火柴棒先掉下来C ．R 1的火柴棒先掉下来D ．无法判断哪根电阻丝上的火柴棒先掉下来3．小灯泡通电后其电流I 随所加电压U 变化的图线如图所示，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线，下列说法中不正确的是( )A ．随着所加电压的增大，小灯泡的电阻增大B ．对应P 点，小灯泡的电阻为R ＝U 1I 2 C ．对应P 点，小灯泡的电阻为R ＝U 1I 2－I 1D ．对应P 点，小灯泡的功率为图中矩形PQOM 所围面积4．下表列出了某品牌电动自行车及所用电动机的主要技术参数，不计其自身机械损耗．若该车在额定状态下以最大运行速度行驶，则下列判断不正确的是( )C ．该车获得的牵引力为63ND ．该车受到的阻力为63N5．如图所示的电路，闭合开关S ，当滑动变阻器滑P 向右移动时，下列说法正确的是( )A ．电流表读数变小，电压表读数变大B ．小灯泡L 变暗C ．电容器C 上电荷量减小D ．电源的总功率变小6．用多用电表的欧姆挡(R ×1 k)检查性能良好的晶体二极管，发现多用电表的指针向右偏转的角度很小，这说明( )A．二极管加有正向电压，故测得电阻很小B．二极管加有反向电压，故测得电阻很大C．此时黑表笔接的是二极管的正极D．此时红表笔接的是二极管的负极7．利用左下图所示电路可以测出电压表的内阻．已知电源的内阻可以忽略不计，R为电阻箱．闭合开关，当R取不同阻值时，电压表对应有不同读数U.多次改变电阻箱的阻值，所得到的1U－R图象应该是下图中的哪一个()8．有一种测量人体重的电子秤，其原理图如图所示，它主要由三部分构成：踏板、压力传感器R(阻值可随压力大小而变化的电阻器)、显示体重的仪表Ⓖ(实质是理想电流表)，设踏板的质量可忽略不计，已知仪表Ⓖ的量程为3A，电源电动势为12V，内阻为2Ω，压力传感器R的阻值随压力变化的函数式为R＝30－0.02F(F和R的单位分别是N 和Ω)．下列说法正确的是()A．该秤能测量的最大体重是1300NB．体重为1300N应标在仪表Ⓖ刻度盘2A刻度处C．该秤零刻度线(即踏板空载时的刻度线)应标在仪表Ⓖ刻度盘零刻度处D．该秤零刻度线应标在仪表Ⓖ刻度盘的最右端9．如图所示，电源电动势为E，内电阻为r.当滑动变阻器的触片P从右端滑到左端时，若电压表V1、V2示数变化的绝对值为ΔU1和ΔU2，则下列说法中正确的是()A．小灯泡L1、L3变暗，L2变亮B．小灯泡L2变暗，L1、L3变亮C．ΔU1＜ΔU2D．ΔU1＞ΔU210．在测量电珠伏安特性实验中，同学们连接的电路中有四个错误电路，如下图所示．电源内阻不计，导线连接良好．若将滑动变阻器的触头置于左端，闭合S，在向右端滑动触头过程中，会分别出现如下四种现象：a．电珠L不亮；电流表示数几乎为零b．电珠L亮度增加；电流表示数增大c．电珠L开始不亮，后来忽然发光；电流表从示数不为零到线圈烧断d．电珠L不亮；电流表从示数增大到线圈烧断与上述a，b，c，d四种现象对应的电路序号为()A．③①②④B．③④②①C．③①④②D．②①④③二、填空与实验题(共3小题，共20分)．11．在“测定金属丝电阻率”的实验中，需要测出其长度L、直径d和电阻R.(1)用螺旋测微器测金属丝直径时读数如图甲，则金属丝的直径为________mm.(2)若用图乙测金属丝的电阻，则测量结果将比真实值________．(选填“偏大”或“偏小”)(3)用电压表和电流表测金属丝的电压和电流时读数如图，则电压表的读数为________V，电流表的读数为________A.12．利用伏安法测量干电池的电动势和内阻，现有的器材为：干电池：电动势约为1.5V，电压表：量程1V，内阻998.3Ω，电流表：量程1A，滑动变阻器：最大阻值10Ω，电阻箱：最大阻值99999.9Ω，单刀单掷开关一个，导线若干(1)设计测量电源电动势和内阻的电路并将它画在指定的方框内．(2)为了满足本实验要求并保证实验的精确度，电压表量程应扩大为原量程的________倍，电阻箱阻值为________Ω.(3)下图是根据电流表和改装的电压表测出的实验数据作出的U－I图象，由图可知，电源的电动势E＝________V，内阻r＝________Ω.13、有一根细长而粗细均匀的金属管线样品，横截面如图所示。

恒定电流单元测试题一、选择题1．对于欧姆定律,理解正确的是（）A．从I=U/R可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比B．从R=U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C．从U =IR可知，导体两端的电压随电阻的增大而增高D．从R=U/I可知，导体两端的电压为零时，导体的电阻也为零2．关于电动势，下列说法正确的是（）A．电源两极间的电压等于电源电动势B．电动势越大的电源，将其他形式的能转化为电能的本领越大C．电动势的数值等于内外电压之和D．电源电动势与外电路的组成有关3．一个电流表的满偏电流Ig=1mA，内阻Rg=500Ω。

要把它改装成一个量程为10V的电压表，则应在电流表上（）A．串联一个10kΩ的电阻B．并联一个10kΩ的电阻C．串联一个9.5kΩ的电阻D．并联一个9.5kΩ的电阻4．电阻R1、R2、R3串联在电路中。

已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则（）A．三只电阻两端的总电压为18V B．电路中的电流为0．6AC．三只电阻两端的总电压为21V D．电阻R2的阻值为20Ω5. 两只相同的电阻串联后接到电压为9V的恒定电路上，用一只0～5～15V的双量程电压表的5V档测其中一只电阻两端电压时，示数为4.2V，则换用15V档测这个电阻两端电压时，示数为（）A.小于4.2VB.等于4.2VC.大于4.2VD.不能确定6．两根材料和长度都相同的均匀电阻丝R1和R2，R1横截面积较大，在它们上面用少许凡士林粘几根火柴棒，当两端并联在电源上后，若不计散热，则（）A.R1上的火柴棒先掉下来B.R2上的火柴棒先掉下来C.R1和R2上的火柴棒同时掉下来D.无法判断哪根先掉7.用伏安法测电阻时，已知待测电阻大约是10Ω，电流表内阻是1Ω，电压表内阻是5ｋΩ，则（）A.应选用电流表外接电路，此时测量值比真实值大B.应选用电流表外接电路，此时测量值比真实值小C.应选用电流表内接电路，此时测量值比真实值大D.应选用电流表内接电路，此时测量值比真实值小8、某学生在研究串联电路电压特点时，接成如图所示电路，接通K后，他将高内阻的电压表并联在A 、C 两点间时，电压表读数为U ；当并联在A 、B 两点间时，电压表读数也为U ；当并联在B 、C 两点间时，电压表读数为零，则出现此种情况的原因可能是（R 1 、R 2阻值相差不大）（ ）A ．AB 段断路 B ．BC 段断路 C ．AB 段短路D ．BC 段短路9、如图所示的电路中，电源电动势为E ，内阻为r ，R 1和R 2是两个定值电阻。

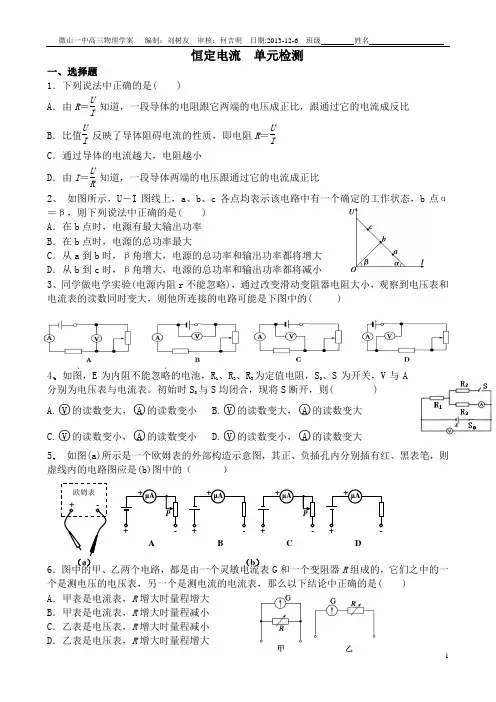

A B C D（b ） （a ） 恒定电流 单元检测一、选择题1．下列说法中正确的是( )A ．由R ＝U I 知道，一段导体的电阻跟它两端的电压成正比，跟通过它的电流成反比B ．比值U I 反映了导体阻碍电流的性质，即电阻R ＝U IC ．通过导体的电流越大，电阻越小D ．由I ＝U R知道，一段导体两端的电压跟通过它的电流成正比2、 如图所示，U －I 图线上，a 、b 、c 各点均表示该电路中有一个确定的工作状态，b 点α＝β，则下列说法中正确的是( )A ．在b 点时，电源有最大输出功率B ．在b 点时，电源的总功率最大C ．从a 到b 时，β角增大，电源的总功率和输出功率都将增大D ．从b 到c 时，β角增大，电源的总功率和输出功率都将减小3、同学做电学实验(电源内阻r 不能忽略)，通过改变滑动变阻器电阻大小，观察到电压表和电流表的读数同时变大，则他所连接的电路可能是下图中的( )4、如图，E 为内阻不能忽略的电池，R 1、R 2、R 3为定值电阻，S 0、S 为开关，V 与A分别为电压表与电流表。

初始时S 0与S 均闭合，现将S 断开，则( )A.○V 的读数变大，○A 的读数变小B.○V 的读数变大，○A 的读数变大C.○V 的读数变小，○A 的读数变小D.○V 的读数变小，○A的读数变大5．如图(a)所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是(b)图中的（ ）6．图中的甲、乙两个电路，都是由一个灵敏电流表G 和一个变阻器R 组成的，它们之中的一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是( )A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 增大时量程减小D ．乙表是电压表，R 增大时量程增大7．下面给出多种用伏安法测电池电动势和内阻的数据处理方法，能减小偶然误差的是( )A ．测出两组I ，U 的数据，代入方程组E=U 1+I 1r 和E=U 2+I 2r 中，即可求出E 和rB ．测出几组I ，U 的数据，求出几组E ，r ，最后分别求出其平均值C ．测出多组I ，U 的数据，画出U —I 图象，再根据图象求E ，rD ．测出一组I ，U 数据，用电压表测出开路时的路端电压即为电压势E ，再用闭合电路欧姆定律求出内电阻r8.某集装箱吊车的交流电动机输入电压为380V ，当吊车以0.1m/s 的速度匀速吊起总质量为5．7×103kg 的集装箱时，测得电动机的电流为20A ，g 取10m/s 2。

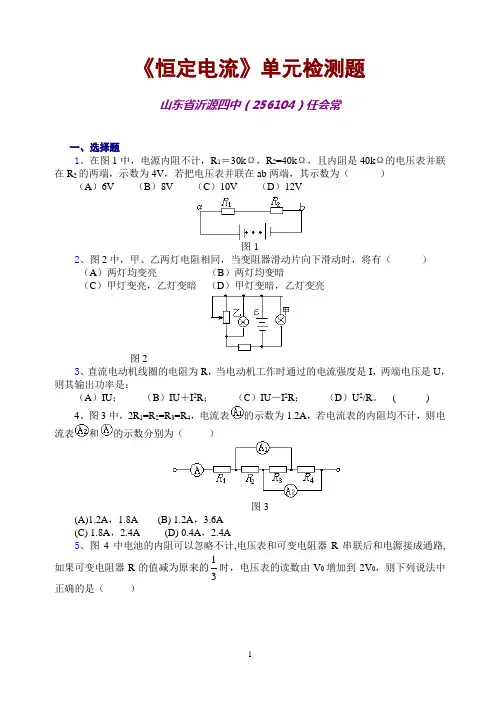

《恒定电流》单元检测题山东省沂源四中（256104）任会常一、选择题1、在图1中，电源内阻不计，R 1＝30k Ω，R 2=40k Ω，且内阻是40k Ω的电压表并联在R 2的两端，示数为4V ，若把电压表并联在ab 两端，其示数为（ ）（A ）6V （B ）8V （C ）10V （D ）12V图12、图2中，甲、乙两灯电阻相同，当变阻器滑动片向下滑动时，将有（ ）（A ）两灯均变亮 （B ）两灯均变暗（C ）甲灯变亮，乙灯变暗 （D ）甲灯变暗，乙灯变亮图23、直流电动机线圈的电阻为R ，当电动机工作时通过的电流强度是I ，两端电压是U ，则其输出功率是：（A ）IU ； （B ）IU ＋I 2R ； （C ）IU －I 2R ； （D ）U 2/R 。

( )4、图3中，2R 1=R 2=R 3=R 4，电流表的示数为1.2A ，若电流表的内阻均不计，则电流表和的示数分别为（ ）图3 (A)1.2A ，1.8A (B) 1.2A ，3.6A(C) 1.8A ，2.4A (D) 0.4A ，2.4A5、图4中电池的内阻可以忽略不计,电压表和可变电阻器R 串联后和电源接成通路,如果可变电阻器R 的值减为原来的31时，电压表的读数由V 0增加到2V 0，则下列说法中正确的是（ ）图4(A)流过可变变阻器R 的电流增大为原来的2倍(B)可变电阻器R 消耗的电功率增加为原来的4倍(C)可变电阻器两端的电压减少为原来的32 (D)若可变电阻器R 的阻值减小到零，那么电压表的示数变为4V 06、如图5所示，把两盏相同的电灯分别接成甲、乙两种电路，调节滑动变阻器，使两盏灯都正常发光。

若两种电路消耗的总功率相等，则这两种电路的端电压U 甲、U 乙的关系是（ ）图5(A) U 甲=2U 乙 (B) U 甲＞2U 乙 (C) U 甲＜2U 乙 (D)无法确定7、如图6所示是量程300ｕA 的电流表改装的欧姆表，电源电动势ε=1.5V ，则电流表150ｕA 的广度对应欧姆表的刻度值应是（ ）图6(A)2500Ω (B)5000Ω (C)7500Ω (D)1000Ω8、用伏安法测电池的电动势和内电阻，所用电路如图7所示，所用电压表和电流表的内阻分别为R V 、R A 两表读数准确，导线电阻可忽略不计，调节变阻器得出两组读数U 1、I 1；U 2、I 2电池电动势和内电阻的测量值ε测，r 测以及它们的真实值ε真、r 真应分别是（ ）（A ） ε测=121122I I I U I U --r 测=1212I I U U -- (B) ε测=121221I I I U I U -- r 测=2112I I U U -- (C) ε真>ε测，r 真= r 测（D ）ε真=ε测，r 真= r 测－R A图79、一根阻值为R的均匀电阻丝，在下列哪些情况中其阻值仍为R？设温度不变：（A）当长度不变，横截面积增大一倍时；（B）当横截面积不变，长度增加一倍时；（C）长度和横截面半径都缩小一倍时；（D）当长度和横截面积都扩大一倍时。

恒定电流单元测试卷1姓名：___________班级：___________一、选择题：（标单选的题，只有一个答案正确。

标多选的题，有多个答案正确）1.（单选）对电流概念的正确理解是 （ ）A ．通过导体的横截面的电量越多，电流越大B ．单位时间内通过导体横截面的电量越大，电流越大C ．电流有方向，它是一个矢量D ．电流的方向就是电荷移动的方向2.（单选）下列说法中正确的是( )A ．电流的方向就是电荷移动的方向B ．在一直流电源的外电路上，电流的方向是从电源正极流向负极C ．电流都是由电子的移动形成的D ．电流是有方向的量，所以是矢量3.（单选）有a 、b 、c 、d 四个电阻，它们的U —I 关系如图所示，则图中 电阻最大的是（ ）A ．aB ．bC ．cD ．d4.(单选)有三个电阻，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω，现把它们并联起来接入电路，则通过它们的电流之比为I1∶I2∶I3是( )A ． 6∶4∶3B ．3∶4∶6C ．2∶3∶4D ．4∶3∶25、(单选)三个10Ω的电阻串联后与理想电表连接如图所示，将A 、B 接在10V 的电源上，则表V1 、V2 、A 的示数为（ ）A 、310V 、310V 、31AB 、10V 、10V 、1AC 、10V 、0V 、1AD 、0V 、10V 、31A6、(单选)在下列四组用电器中，属于纯电阻用电器的一组是( )A ．电风扇和电动机B ．白炽灯和电烙铁C ．洗衣机和电冰箱D ．电解槽和电吹风7、（单选）两个电阻分别标有“1A，4W”和“2A，1W”，则它们的电阻之比为（）A．2:1 B． 16:1 C． 4:1 D． 1:168.(单选)将标有“220V 100W”的灯泡接在电压为110V的电路中，灯泡的实际功率是(不考虑温度对电阻的影响)A. 20W B . 25W C. 50W D. 100W9.（单选）一根导线电阻为10Ω，把他对折起来，电阻为（）A．5 Ω B． 4ΩC． 2.5Ω D．2 Ω10.（单选）通过一个导体电流是5A,经过4min通过该导体一个截面的电量是( ) A．20C B．50CC．1200C D．2000C11、（多选）如图电路中，电压UAB=9V，电阻R1消耗的功率P1=15W，R2的电流I2=2A，R3=2Ω，则可得（）A、电阻R1=0.2ΩB、电阻R1=0.6ΩC、电阻R2=2ΩD、电阻R2=3Ω12、（多选）如图所示，一个有3 V和30 V两种量程的电压表，表头内阻为15 Ω，满偏电流为1 mA，则有关R1、R2的阻值正确的是（）A．R1为3000Ω B．R1为2985Ω C．R2为27000Ω D．R2为30000Ω13、阻值较大的电阻R1和R2串联后，接入电压U恒定的电路，如图所示，现用同一电压表依次测量R1与R2的电压，测量值分别为U1和U2，则（）14、如图所示，L1 、L2是两个规格不同的灯泡，当他们如图所示连接时，恰好都能正常发光。

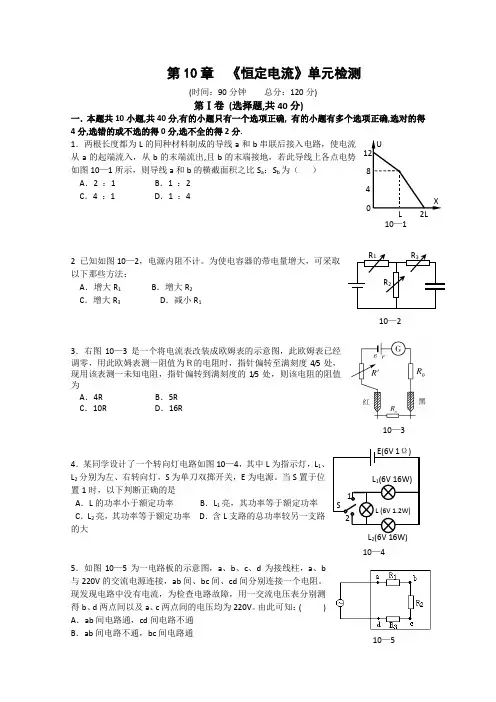

第10章 《恒定电流》单元检测(时间：90分钟 总分：120分)第Ⅰ卷 (选择题,共40分)一．本题共10小题,共40分,有的小题只有一个选项正确, 有的小题有多个选项正确,选对的得4分,选错的或不选的得0分,选不全的得2分.1．两根长度都为L 的同种材料制成的导线a 和b 串联后接入电路，使电流从a 的起端流入，从b 的末端流出,且b 的末端接地，若此导线上各点电势如图10—1所示，则导线a 和b 的横截面积之比S a ：S b 为（ ） A ．2 ：1 B ．1 ：2C ．4 ：1D ．1 ：42 已知如图10—2，电源内阻不计。

为使电容器的带电量增大，可采取以下那些方法：A ．增大R 1B ．增大R 2C ．增大R 3D ．减小R 13．右图10—3是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为Ｒ的电阻时，指针偏转至满刻度4/5处，现用该表测一未知电阻，指针偏转到满刻度的1/5处，则该电阻的阻值为A ．4RB ．5RC ．10RD ．16R4．某同学设计了一个转向灯电路如图10—4，其中L 为指示灯，L 1、L 2分别为左、右转向灯，S 为单刀双掷开关，E 为电源。

当S 置于位置1时，以下判断正确的是A ．L 的功率小于额定功率B ．L 1亮，其功率等于额定功率C ．L 2亮，其功率等于额定功率D ．含L 支路的总功率较另一支路的大5．如图10—5为一电路板的示意图，a 、b 、c 、d 为接线柱，a 、b 与220V 的交流电源连接，ab 间、bc 间、cd 间分别连接一个电阻。

现发现电路中没有电流，为检查电路故障，用一交流电压表分别测得b 、d 两点间以及a 、c 两点间的电压均为220V 。

由此可知：( ) A ．ab 间电路通，cd 间电路不通 B ．ab 间电路不通，bc 间电路通10—110—210—3 210—410—5C ．ab 间电路通，bc 间电路不通D ．bc 间电路不通，cd 间电路通6．如图10—6所示，一确定电源在外电阻不断变化时，内、外电阻消耗的电功率随电流变化的关系分别用抛物线C 1、C 2表示．由该图可知（ )A ．电源的电动势为 8VB ．电源的内电阻为2ΩC ．电源输出功率的最大值为16WD ．电源被短路时，电源消耗的功率可达16W7．用示波器观察某交流信号时，在显示屏上显示出一个完整的波形，如图10—7。
