人教版高中物理选修3-1恒定电流单元测试题

（精心整理，诚意制作）恒定电流测试题一、选择题（本题包括16小题，每小题4分，共计64分。

每小题有一个或多个选项符合题意，选错得0分，选不全得2分。

）1、鸟儿落在110kV的高压输电线上，虽然通电的高压线是裸露电线，但鸟儿仍然安然无恙。

这是因为A．鸟有耐高压的天性B．鸟脚是干燥的，所以鸟体不导电C．鸟两脚间的电压几乎为零D．鸟体电阻极大，所以无电流通过2、下列说法正确的是……………………………………………………………（）比，与导体的电阻成反比正比，与通过导体的电流成反比C．欧姆定律适用于金属导体导电，电解液导电，电离后气体导电，或者是晶体二级管，晶体三极管导电D．欧姆定律只适用于纯电阻电路3、有四个金属导体，它们的伏安特性曲线如图所示，电阻最大的导体是…………………………………………………（）A． aB．bC．cD．d4、演示位移传感器的工作原理如图所示，物体M在导轨上平移时，带动滑动变阻器的金属杆P，通过电压表显示的数据，来反映物体位移的大小x。

假设电压表是理想的，则下列说法正确的是A．物体M运动时，电源内的电流会发生变化B．物体M运动时，电压表的示数会发生变化C．物体M不动时，电路中没有电流D．物体M不动时，电压表没有电流5、关于电功和焦耳热，下列说法错误的是（）A.在纯电阻电路中，计算电功可用公式W=I2RtB.在非纯电阻电路中，计算电功可用公式W= I2RtC.在非纯电阻电路中，计算焦耳热用Q= I2RtD.在纯电阻电路中，计算焦耳热可用Q=UIt6、用伏安法测真实值为R的电阻。

用外接法测出阻值为R1，用内接法测出电阻值为R2。

则（）A．R2>R>R1 B．R1>R>R2 C．R2>R1>R D．R1>R2>R7、在已接电源的闭合电路里，关于电源的电动势、内电压、外电压的关系应是（）A．如外电压增大，则内电压增大，电源电动势也会随之增大B．如外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小C．如外电压不变，则内电压减小时，电源电动势也随内电压减小D．如外电压增大，则内电压减小，电源的电动势始终为二者之和，保持恒量8、如图电路所示，当ab两端接入100V电压时，cd两端为20V；当cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是A．4∶2∶1 B．2∶1∶1C．3∶2∶1 D．以上都不对9、如图为两个不同闭合电路中两个不同电源的U-I图像，下列判断正确的是………………………………………………（）A．电动势E1＝E2，发生短路时的电流I1＞ I2B．电动势E1=E2，内阻r1＞r2C．电动势E1＞E2，内阻 r1＜ r210、有四个电源，电动势均为8V，内阻分别为1Ω、2Ω、4Ω、8Ω，今要对R = 2Ω的电阻供电，问选择内阻为多大的电源才能使R上获得的功率最大？[ ]A、1ΩB、2ΩC、4ΩD、8Ω11、图中电阻R1、R2、R3的阻值相等，电池的内阻不计。

人教版选修3-1第二章恒定电流单元测试一、单选题（本大题共13小题）1.在图中所示的电路中，当滑动变阻器的滑动触片向b端移动时（）A. 伏特表V读数增大,电容C的电荷量在减小B. 安培表A的读数增大,电容C的电荷量在增大C. 伏特表V的读数增大,安培表A的读数减小D. 伏特表V的读数减小,安培表A的读数增大2.在如图所示的U-I图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线．用该电源与电阻R组成闭合电路．由图象判断错误的是（）A. 电源的电动势为3 V,内阻为B. 电阻R的阻值为C. 电源的效率为D. 电源的输出功率为4 W3.如图所示，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源的内电阻，以下说法中不正确的是（）A. 当时,上获得最大功率B. 当时,上获得最大功率C. 当时上获得功率一定最大D. 当时,电源的输出功率可能最大4.如图，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L也能正常发光，现将滑片由该位置向a端滑动，则A. 灯泡将变暗,电源效率将减小B. 液滴带正电,将向下做加速运动C. 电源的路端电压增大,输出功率也增大D. 滑片滑动瞬间,带电液滴电势能将减小5.有一横截面积为S的铜导线，流经其中的电流强度为I，设每单位体积的导线中有n个自由电子，电子的电量为e，此时电子的定向移动速度为v，在△t时间内，通过导线的横截面积的自由电子数目可表示为（）B. △C. △D. △A.△6.如图所示，图线1表示的导体的电阻为，图线2表示的导体的电阻为，则下列说法正确的是A. ：：1B. 把拉长到原来的3倍长后电阻等于C. 将与串联后接于电源上,则功率之比：：3D. 将与并联后接于电源上,则电流比：：37.电源电动势反映了电源把其它形式的能量转化为电能的能力，因此（）A. 电动势是一种非静电力B. 电动势越大,表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压8.如图所示，电阻R1R2R3R4满足R1：R2：R3：R4=1：2：3：4，当AB间接上直流电压时，R1R2R3R4的电流比为（）A. 1：2：3：4B. 3：2：1：6C. 6：3：2：11D. 3：2：1：49.两只额定电压均为110V的灯泡A和B，额定功率分别为100W和40W，为了使它们接到220V电源上能正常发光，同时电路消耗的电功率最小，如图所示的四个电路中最合理的是图（）A. B.C. D.10.在如图所示电路中，当滑动变阻器滑片P向上移动时，则（）A. A灯变亮、B灯变亮、C灯变亮B. A灯变暗、B灯变亮、C灯变暗C. A灯变亮、B灯变暗、C灯变暗D. A灯变暗、B灯变暗、C灯变亮11.如图所示是双量程电压表的电路图，已知电流表满偏电流，电阻，，当使用a、b两个端点时，量程为0～5V，则使用a、c两个端点时的量程是（）A. ～B. ～C. ～D. ～12.一个T型电路如图所示，电路中的电阻R1=10Ω，R2=120Ω，R3=40Ω．另有一测试电源，电动势为100V，内阻忽略不计．则（）A. 当cd端短路时,ab之间的等效电阻是B. ab端短路时,cd之间的等效电阻是C. 当ab两端接通测试电源时,cd两端的电压为80VD. 当cd两端接通测试电源时,ab两端的电压为80V13.关于电流的说法中正确的是（）A. 根据,可知I与q成正比B. 电流有方向,电流也有矢量C. 在金属导体中,自由电子移动方向为电流方向D. 电流的单位“安培”是国际单位制中的基本单位二、实验题（本大题共3小题）14.某同学想设计一个测量金属棒电阻率的实验方案，实验室提供的器材有：A．电流表A1（内阻R g=100Ω，满偏电流I g=3mA）B．电流表A2（内阻约为0.4Ω，量程为0.6A）C．定值电阻R0=900ΩD．滑动变阻器R（5Ω，2A）E．干电池组（6V，0.05Ω）F．一个开关和导线若干G．螺旋测微器，游标卡尺（1）如图1，用螺旋测微器测金属棒直径为______mm；如图2用20分度游标卡尺测金属棒长度为______cm．（2）用多用电表粗测金属棒的阻值：当用“×10Ω”挡时发现指针偏转角度过大，他应该换用______挡（填“×1Ω”或“×100Ω”），换挡并进行一系列正确操作后，指针静止时如图3所示，则金属棒的阻值约为______Ω．（3）请根据提供的器材，设计一个实验电路，要求尽可能精确测量金属棒的阻值．（4）若实验测得电流表A1示数为I1，电流表A2示数为I2，则金属棒电阻的表达式为R x=______．（用I1，I2，R0，R g表示）15.用如图（甲）所示的电路图研究额定电压为2.4V的灯泡L的伏安特性，并测出该灯泡在额定电压下工作时的电阻值．（1）在闭合开关S前，滑动变阻器触头应该放在______端．（选填“a”或“b”）（2）按电路图（甲）测出的灯泡电阻值比真实值______（选填“偏大”或“偏小”）．根据所得到的图象如图乙所示，它在额定电压下实际功率P=______W，I-U 图象是一条曲线而不是直线的原因是______．16.图（a）为某同学组装完成的简易多用电表的电路图。

恒定电流单元测试一、选择题（本大题共12个小题，每小题一个或者一个以上正确答案，请将正确答案的序号选出并填写在对应题号下的空格中，每小题4分，共48分）1、用P=求出的“220 V40 W”的灯泡的电阻为1 210 Ω,用多用电表测得其电阻只有90 Ω,下列说法中正确的是()A.两个阻值相差悬殊是不正常的,一定是测量时读错了数据B.两个阻值相差悬殊是正常的,因为欧姆表测电阻的误差大C.两个阻值相差悬殊是不正常的,可能出厂时把灯泡的功率标错了D.两个阻值相差悬殊是正常的,1 210 Ω是正常工作状态(温度很高)的阻值,90 Ω是常温下的阻值2、在一次研究性学习活动中,研究小组对一幢居民楼的供电设施进行了观察和测量,整幢居民楼供电线路可简化为如图所示的模型,暂停供电时,用欧姆表测得A、B间电阻为R,恢复供电后,测得A、B间电压为U,进线电流为I。

则计算该幢居民楼的总功率可以用的公式是()A.P=I2RB.P=C.P=IUD.以上公式都适用3、(多选)如图所示,两只电压表V1和V2是由完全相同的电流表改装而成的,V2的量程为5 V,V1的量程为15 V,为了测量15~20 V的电压,把V1、V2串联起来使用,这种情况下()A.V1、V2读数相等B.V1、V2两指针偏角相等C.V1、V2读数之比等于电压表内阻之比D.V1和V2的指针偏转角度之比等于电压表内阻之比4、某同学用伏安法测小灯泡的电阻时,误将电流表和电压表接成如图所示的电路,接通电源后,可能出现的情况是()A.电流表烧坏B.电压表烧坏C.小灯泡烧坏D.小灯泡不亮5、电炉通电后,电炉丝热得发红,而跟电炉连接的铜导线却不太热,原因是()A.通过电炉丝的电流大,而通过导线的电流小B.电炉丝和铜导线消耗的电能相同,但铜导线散热快,所以不热C.铜导线的电阻比电炉丝小得多,在串联的情况下铜导线的发热量小D.电炉丝两端的电压比铜导线两端的电压小得多6、如图所示,电源电动势为6 V,当开关S接通时,灯泡L1和L2都不亮,用电压表测得各部分电压是U ad=0,U cd=6 V,U ab=6 V,由此可判定()A.L1和L2的灯丝都断了B.L1的灯丝断了C.L2的灯丝断了D.变阻器R断路7、如图是一火警报警器的一部分电路示意图。

人教版高中物理选修3-1第二章《恒定电流》检测题（包含答案）1 / 9《恒定电流》检测题一、单选题1．如下图所示，直线A 为电源的U －I 图线，直线B 为电阻R 的U －I 图线，用该电源和电阻组成闭合电路时，电源的输出功率和效率分别是( )A ．2W,33.3%B ．4W,33.3%C ．2W,66.7%D ．4W,66.7%2．如图所示，电源电动势E=1.5V ，内电阻r=0.5Ω，滑动变阻器R 1的最大电阻R m =5.0Ω，定值电阻R 2=2.0Ω，C 为平行板电容器，其电容为3μF。

将开关S 与a 接触，则A ．当R 1接入电路阻值为0.5Ω时，R 1消耗的功率最大B ．当R 1的阻值增大时，R 2两端的电压减小C ．开关从a 接向b ，流过R 3的电流流向为d→>cD ．开关从a 接向b ，待电路稳定，流过R 3的电荷量为3910 －C3．小李家的房子装修，买了一卷规格为“100m、4mm 2的铜导线（已知铜的电阻率为1.7×10﹣8Ω•m），用来安装一路专线，对额定电压为220V ，额定功率为2.0kW 的空调供电。

实际上只用去了一半导线，如果空调能够正常工作时，估算导线上损失的电压约为（ ） A ．1.9VB ．0.19VC ．2.5VD ．0.25V4．在如图所示的电路中，闭合开关，将滑动变阻器的滑片向左移动电路稳定后，与滑片移动前比较（）A ．电阻R 0两端电压变大B ．电容器C 上的电荷量不变 C ．电源消耗的总功率变小D ．灯泡L 变亮5．在如图所示电路中，电源电动势为E 、内阻为r ，电阻R 2、R 3为定值电阻，R 1为滑动变阻器，A 、B 为电容器的两个极板。

当滑动变阻器R 1处于某位置时，A 、B 两极板间的带电油滴静止不动。

则下列说法中正确的是（）A ．仅把R 1的触头向右滑动时，电流表读数减小，油滴向下运动B ．仅把R 1的触头向左滑动时，电流表读数减小，油滴向上运动C ．仅把两极板A 、B 间距离增大，油滴向下运动，电流表读数不变D ．仅把两极板A 、B 间正对面积减小，油滴向下运动，电流表读数不变6．如图所示，小灯泡通电后，其电流I 随所加电压U 变化的图线，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线。

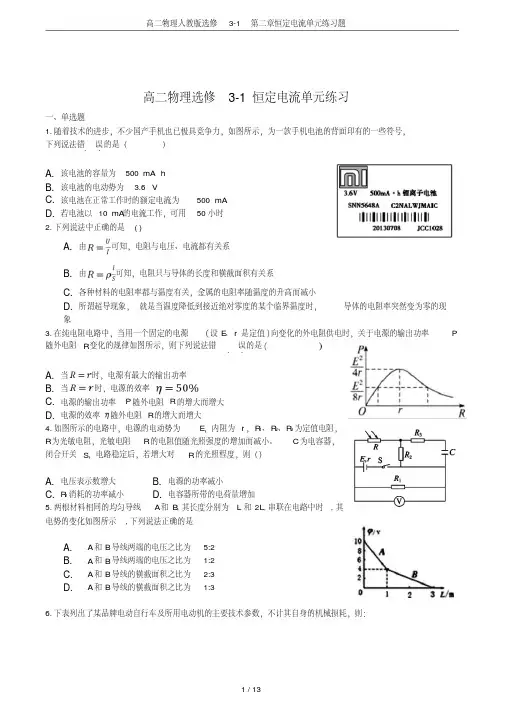

高二物理人教版选修3-1 第二章恒定电流单元练习题1 / 13高二物理选修3-1恒定电流单元练习一、单选题1.随着技术的进步，不少国产手机也已极具竞争力，如图所示，为一款手机电池的背面印有的一些符号，下列说法错． 误．的是（ ）A. 该电池的容量为500 mA ·hB. 该电池的电动势为3.6 VC. 该电池在正常工作时的额定电流为500 mAD. 若电池以10 mA 的电流工作，可用50小时2.下列说法中正确的是( )A. 由可知，电阻与电压、电流都有关系 B. 由可知，电阻只与导体的长度和横截面积有关系C. 各种材料的电阻率都与温度有关，金属的电阻率随温度的升高而减小D. 所谓超导现象，就是当温度降低到接近绝对零度的某个临界温度时，导体的电阻率突然变为零的现象3.在纯电阻电路中，当用一个固定的电源设E 、r 是定值向变化的外电阻供电时，关于电源的输出功率P 随外电阻R 变化的规律如图所示，则下列说法错． 误．的是A. 当时，电源有最大的输出功率 B. 当时，电源的效率 C. 电源的输出功率P 随外电阻R 的增大而增大D. 电源的效率随外电阻R 的增大而增大4.如图所示的电路中，电源的电动势为E ，内阻为r ，R 1、R 2、R 3为定值电阻，R 为光敏电阻，光敏电阻R 的电阻值随光照强度的增加而减小。

C 为电容器，闭合开关S ，电路稳定后，若增大对R 的光照程度，则（）A. 电压表示数增大B. 电源的功率减小C. R 2消耗的功率减小D. 电容器所带的电荷量增加5.两根材料相同的均匀导线A 和B ,其长度分别为L 和2L ,串联在电路中时,其电势的变化如图所示,下列说法正确的是A. A 和B 导线两端的电压之比为5:2B. A 和B 导线两端的电压之比为1:2C. A 和B 导线的横截面积之比为2:3D. A 和B 导线的横截面积之比为1:36.下表列出了某品牌电动自行车及所用电动机的主要技术参数，不计其自身的机械损耗，则：A. 电动机的输入功率为526 WB. 电动机的内电阻为4 ΩC. 电动机的内电阻为1 ΩD. 该电动机正常工作时，每秒钟有432 J电能转化为其他能量7.如图所示，电路中灯泡L1和L2都不亮，用多用表测得各部分电压为：U ab=0，U bc=U，U dc=0，U da=U．则电路的故障为（）A. 变阻器R短路B. 变阻器R断路C. 灯泡L1断路D. 灯泡L1和L2都断路8.如图所示，直线A为电源的U-I图线，曲线B为小灯泡的U-I图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电源的总功率分别是（）A. 4W、8WB. 4W、6WC. 2W、4WD. 2W、3W9.如图所示，将多用电表的选择开关置于欧姆档，再将电表的表笔与一光敏电阻的两端相连，此时表笔的指针恰在表的中央，若用黑纸把光敏电阻包住，电表指针将向（）A. 左偏B. 右偏C. 不偏D. 不能确定二、多选题10.如图所示是简化的多用电表的电路．转换开关S与不同接点连接，就组成不同的电表，下面是几位同学对这一问题的议论，请你判断他们中的正确说法是（）A. S与1、2连接时，多用电表就成了电流表，且前者量程较大B. S与3、4连接时，多用表就成了欧姆表，且A接线柱为红表笔C. S与5、6连接时，多用表就成了电压表，且前者量程较小D. S与5、6连接时，多用表就成了电压表，且前者量程较大11.“测量金属的电阻率”实验中，关于误差的下列说法中正确的是（）高二物理人教版选修3-1 第二章恒定电流单元练习题3 / 13A. 电流表采用外接法，将会使ρ测＜ρ真B. 电流表采用外接法，由于电压表的并联引起了电阻丝分压的减小而引起测量误差C. 由ρ=可知，I 、d 、U 、l 中每一个物理量的测量都会引起ρ的测量误差 D. 由ρ=可知对实验结果准确性影响最大的是直径d 的测量12.我国已经与2012年10月1日起禁止销售100W 及以上的白炽灯，以后将逐步淘汰白炽灯。

人教版高中物理选修3-1《恒定电流》单元测试【解析版】人教版高中物理选修3-1《恒定电流》单元测试【解析版】题号一二三四总分得分一、单选题（本大题共10小题，共40.0分）1.如图所示，图线表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是（）A. R1：R2=3：1B. 把R1拉长到原来的3倍长后电阻等于R2C. 将R1与R2串联后接于电源上，则功率之比P1：P2=1：3D. 将R1与R2并联后接于电源上，则电流比I1：I2=1：32.关于导体的电阻及电阻率的说法中，正确的是（）A. 由R=U可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比I=知，导体的电阻与长度l、电阻率ρ成正比，与横截面积S成反比B. 由R=ρlSC. 将一根导线一分为二，则半根导线的电阻和电阻率都是原来的二分之一D. 将一根电阻丝均匀拉长为原来2倍，则电阻丝的电阻变为原来的2倍3.如图四个灯泡L1，L2，L3，L4完全一样，规格都是12V、12W，在AB两端加上60V的电压，则经过L3的电流是（）A. 1AB. 2AC. 1.67AD. 1.25A4.在如图所示的电路中，电阻R1=4Ω，R2=6Ω，R3=3Ω，电流表内阻不计，在A、B两点间加上9V的电压时，电流表的读数为（）A. 0B. 1 AC. 1.5AD. 2 A5.有一横截面积为S的铜导线，流经其中的电流强度为I，设每单位体积的导线中有n个自由电子，电子的电量为e，此时电子的定向移动速度为v，在△t时间内，通过导线的横截面积的自由电子数目可表示为（）A. nvs△t B. nv△t C. I△teD. I△tse6.铅蓄电池的电动势为2V，这表示（）A. 电路中每通过1C的电量，电源就把2J的电能转化为化学能B. 蓄电池两极的电压为2VC. 蓄电池在1秒内将2J的化学能转化为电能D. 蓄电池将化学能转化为电能的本领比一节干电池(电动势为1.5V)的大7.小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线过P点的切线，PQ为U轴的垂线，PM为I轴的垂线．则下列说法中正确的是（）A. 随着所加电压的增大，小灯泡的电阻减小B. 对应P点，小灯泡的电阻为R=U1I2C. 对应P点，小灯泡的电阻为R=U1I2?I1D. 对应P点，小灯泡的功率为图中梯形PQON所围的面积8.在如图所示电路中，当滑动变阻器滑片P向上移动时，则（）A. A灯变亮、B灯变亮、C灯变亮B. A灯变暗、B灯变亮、C灯变暗C. A灯变亮、B灯变暗、C灯变暗D. A灯变暗、B灯变暗、C灯变亮9.如图为某种角速度计，当整个装置绕轴OO′在水平面内转动时，元件A（可在光滑水平杆上滑动）相对于转轴发生位移并通过滑动变阻器输出电压，电压传感器（传感器内阻无限大）接收相应的电压信号，通过电压信号就可以测量出对应的角速度。

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．两根材料相同的粗细均匀导线甲和乙，其横截面积之比为1∶3，阻值之比为3∶2，则导线甲、乙的长度之比为（）A．1∶3B．1∶2C．2∶3D．3∶12．铅蓄电池的电动势为2V，这表示（）A．无论接不接入外电路，蓄电池两极间的电压都为2 VB．蓄电池内每通过1 C电荷量，电源把2 J的化学能转变为内能C．蓄电池在1 s内将2 J的化学能转变为电能D．蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5 V）的大3．日常生活中，在下列电器中，哪些属于纯电阻用电器？（）A．电扇和电吹风B．空调和电冰箱C．电烙铁和电热毯D．电解槽4．如图为滑动变阻器的示意图，A、B、C、D为4个接线柱，当滑动片P由C向D移动时，若要使变阻器接入电路的电阻由大变小，应将电阻器的哪两个接线柱连入电路A．A和B B．A和D C．B和C D．C和D5．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C，闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为△U，电流表示数的变化量为△I，则（）A．电压表示数U和电流表示数I的比值不变B．变化过程中△U和△I的比值保持不变C．电阻R0两端电压减小，减小量为△UD．电阻R0两端电压增大，增大量为△U6．如图所示是某电源的路端电压与电流的关系图象，下列结论错误的是A．电源的电动势为6.0 V B．电源的内阻为2 ΩC．电源的短路电流为0.5 A D．当外电阻为2 Ω时电源的输出功率最大7．如图所示的电路中，电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表的示数减小△U（电压表为理想电表），在这个过程中：（）A．R2两端的电压增加，增加量一定等于△UB．流过R的电流会减小C．路端电压减小，减少量一定等于△UD．△U和干路电流的变化△I的比值保持不变8．如图，在“用多用表测电阻”的实验中，选用“×10”倍率的欧姆挡测量一电阻时，指针指在刻度20和30间的中央位置，该被测电阻的阻值R所在区间为（）A．20Ω＜R＜25ΩB．25Ω≤R＜30ΩC．200Ω＜R＜250ΩD．250Ω≤R＜300Ω9．如图所示电路，电源电势为E，内阻为r．当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为0R，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是（）A ．电动机的额定电压为IRB ．电动机的输出功率为2IE I R -C ．电源的输出功率为2IE I r -D ．整个电路的热功率为()20I R r +10．在新农村建设的街道亮化工程中，全部使用太阳能路灯，如图是某行政村使用的太阳能路灯的电池板铭牌，则电池板的内阻值约为（ ）A ．0.14ΩB ．7.35ΩC ．6.23ΩD ．0.16Ω11．如图所示，闭合直角三角形线框，底边长为l ，现将它匀速拉过宽度为d 的匀强磁场（l ＞d ）．若以逆时针方向为电流的正方向，则以下四个I ﹣t 图象中正确的是（ ） 12．在如图所示的并联电路中，保持干路上的电流I 不变，当增大R 1的阻值时（ ）A ．R 1和R 2上的电压减小B ．R 1上的电流I 1增大C ．R 2上的电流I 2减小D ．I 1和I 2之和不变13．成都七中某研究性学习小组设计了一个加速度计，如图所示。

人教版高中物理选修3-1第二章《恒定电流》单元测试题一、多选题1. 在如图所示的电路中，灯泡L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，（电压表和电流表均视为理）想）下列结论正确的是（A．灯泡L变亮B．电源的输出功率变小C．电流表读数变小D．电容器C上电荷量减小2. 下列判断正确的是( )A ．由知，电流跟导体两端电压成正比，跟导体的电阻成反比B ．由可知，通过一段导体的电流跟加在它两端的电压成正比C ．由可知，I一定时，导体的电阻R与U成正比，U一定时，导体的电阻R与I成反比D ．对给定的导体，比值是个定值，反映了导体本身的性质3.对于电动势和内阻确定的电源的路端电压，下列说法中正确的是（I、U、R分别表示干路电路电流、路端电压和外电阻）（）A．U随着R的增大而减小B．当R=0时，U=0二、单选题C ．当电路断开时，I=0，U=04. 若E 表示电动势，U 表示外电压，U ′表示内电压，R 表示外电路的总电阻，r 表示内电阻，I 表示电流，则下列各式中正确的是 ( )A ．U ′＝IRB ．U ′＝E －UC ．U ＝E ＋IrD ．5. 如图所示为闭合电路中两个不同电源的U -I 图像，则下列说法中正确的是( )A ．电动势E 1=E 2，短路电流I 1>I 2B ．电动势E 1=E 2，内阻r 1>r 2C ．电动势E 1>E 2，内阻r 1>r 2D ．当两电源的工作电流变化量相同时，电源2的路端电压变化较大6. 关于电阻率，下列说法中正确的是( )A ．ρ与l 成反比，与R 、S 成正比B ．电阻率表现了导体材料导电能力的强弱，与温度有关C ．金属电阻率在任何温度下都不可能为0D ．ρ主要由导体的材料种类决定7. 用伏安法测某一电阻时，如果采用如图所示的甲电路，测量值为R 1，如果采用乙电路，测量值为R 2，那么R 1 、R 2与真实值R 之间满足关系（）D ．当R 增大时，U 也会增大A ．B ．C ．D ．8. 在如图所示的电路中，闭合开关S 后，L 1、L 2两灯泡都正常发光，后来由于某种故障使L 2突然变亮，电压表读数减小，由此推断，该故障可能是()A ．L 1灯丝烧断B ．电阻R 2断路C ．电阻R 2短路D ．电容器被击穿短路9. 如图所示由门电路组成的电路，输出端为“1”，指示灯L 亮，输出端为“0”，指示灯L 不亮，现要使灯L 亮，则A ，B 两输入端分别是()A ．“1”、“1”B ．“0”、“0”C ．“1”、“0”D ．“0”、“1”B ．并联一个nR g 的电阻A ．串联一个nR g 的电阻一个电流表的满偏电压为U g ，内电阻为R g ，要把它改装成量程为nU g 的电压表，应在电流表上（）10.C．串联一个（n-1）R g的电阻D．并联一个（n-1）R g的电阻11. 如图所示电路中，电源电动势为E，内阻为r，当开关S闭合时，电流表和电压表读数的变化是（）A．两表读数均变大B．两表读数均变小C．电流表读数增大，电压表读数减小D．电流表读数减小，电压表读数增大12. 一台电动机的额定输出功率为10 kW，这表明该电动机正常工作时( )A．每秒钟消耗电能10 kJB．每秒钟提供机械能10 kWC．每秒钟电枢线圈产生10 kJ的热量D．每秒钟对外做功10 kJ13. 一节干电池的电动势为1.5 V，这表示( )A．电池中每通过1 C的电荷量，该电池能将1.5 J的化学能转变成电势能B．该电池接入电路工作时，电池两极间的电压恒为1.5 VC．该电池存储的电能一定比电动势为1.2 V的电池存储的电能多D．将1 C的电子由该电池负极移送到正极的过程中，非静电力做了1.5 J的功14. 一个电流表的满偏电流I g=1mA,内阻R g=500Ω。

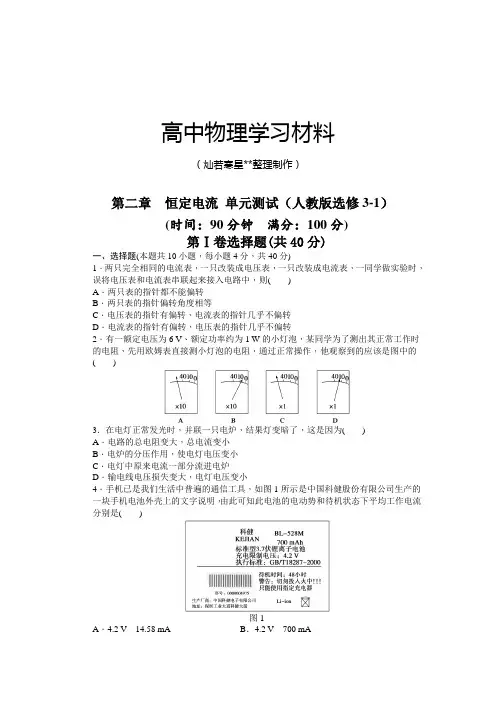

高中物理学习材料（灿若寒星**整理制作）第二章恒定电流单元测试（人教版选修3-1）(时间：90分钟满分：100分)第Ⅰ卷选择题(共40分)一、选择题(本题共10小题，每小题4分，共40分)1．两只完全相同的电流表，一只改装成电压表，一只改装成电流表，一同学做实验时，误将电压表和电流表串联起来接入电路中，则()A．两只表的指针都不能偏转B．两只表的指针偏转角度相等C．电压表的指针有偏转，电流表的指针几乎不偏转D．电流表的指针有偏转，电压表的指针几乎不偏转2．有一额定电压为6 V、额定功率约为1 W的小灯泡，某同学为了测出其正常工作时的电阻，先用欧姆表直接测小灯泡的电阻，通过正常操作，他观察到的应该是图中的()3．在电灯正常发光时，并联一只电炉，结果灯变暗了，这是因为()A．电路的总电阻变大，总电流变小B．电炉的分压作用，使电灯电压变小C．电灯中原来电流一部分流进电炉D．输电线电压损失变大，电灯电压变小4．手机已是我们生活中普遍的通信工具，如图1所示是中国科健股份有限公司生产的一块手机电池外壳上的文字说明，由此可知此电池的电动势和待机状态下平均工作电流分别是()图1A．4.2 V14.58 mA B．4.2 V700 mAC．3.7 V14.58 mA D．3.7 V700 mA5．图2所示为灯泡L1“220 V100 W”和L2“220 V60 W”的伏安特性曲线(I－U 图线)，根据该图线可以确定L1、L2两灯串联接在220 V的电源上时，两灯泡的实际功率之比大约为()图2A．1∶2 B．3∶5 C．5∶3 D．1∶36．甲、乙两根保险丝均为同种材料制成，直径分别是d1＝0.5 mm和d2＝1 mm，熔断电流分别为2.0 A和6.0 A．把以上两根保险丝各取等长一段并联后再接入电路中，允许通过的最大电流是()A．6.0 A B．7.5 AC．10.0 A D．8.0 A7. 利用如图3所示的电路可测出电压表的内阻，电源的内阻可以忽略，R为电阻箱．当R取不同阻值时，电压表均对应有不同读数U.多次改变电阻箱的阻值，所得到的1U－R 图象为下图中的()图38. 如图4所示，电源的内阻不可忽略，已知R1为半导体热敏电阻，R2为锰铜合金制成的可变电阻．当发现灯泡L的亮度逐渐变暗时，可能的原因是()图4A．R1的温度逐渐降低B．R1受到可见光的照射C．R2的阻值逐渐增大D．R2的阻值逐渐减小9. 如图5所示，将一根粗细均匀的电阻丝弯成一个闭合的圆环，接入电路中，电路与圆环的O点固定，P为与圆环良好接触的滑动头．闭合开关S，在滑动头P缓慢地由m 点经n点移到q点的过程中，电容器C所带的电荷量将()图5A．由小变大B．由大变小C．先变小后变大D．先变大后变小10. 如图6所示，电源的内阻不可忽略．已知定值电阻R1＝10 Ω，R2＝8 Ω.当开关S接位置1时，电流表的示数为0.20 A．那么当开关S接位置2时，电流表的示数可能是下列的哪些值()图6sA．0.28 A B．0.25 AC．0.22 A D．0.19 A题号12345678910答案第Ⅱ卷非选择题(共60分)二、填空题(本题共3小题，共18分)11．(6分)一多用电表的欧姆挡有三个倍率，分别是×1 Ω、×10 Ω、×100 Ω.用×10 Ω挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，发现表头指针偏转角度很小，为了较准确地进行测量，应换到________挡．如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是________，若补上该步骤后测量，表盘的示数如图7所示，则该电阻的阻值是________ Ω.图712．(4分)把一只电阻和一只半导体二极管串联，装在盒子里，盒子外面只露出三个接线柱A、B、C，如图8所示，今用多用电表的欧姆挡进行测量，测量的阻值如下表所示，试在虚线框内画出盒内元件的符号和电路.图8红表笔 A C C B A B黑表笔 C A B C B A阻值有阻值阻值同AC测量值很大很小很大接近AC间电阻13.(8分)在用电压表和电流表测电池的电动势和内阻的实验中，所用电压表和电流表的内阻分别为1 kΩ和0.1 Ω，图9为实验原理图及所需器件图．(1)在图中画出连线，将器件按原理图连接成实物电路．图9图10(2)一位同学记录的6组数据见下表，试根据这些数据在图10中画出U－I图象，根据图象读出电池的电动势E＝______________ V，求出电池的内阻r＝____________ Ω.I(A)0.120.200.310.320.500.57U(V) 1.37 1.32 1.24 1.18 1.10 1.05三、计算题(本题共3小题，每小题14分，共42分)14．如图11所示的电路中，当S闭合时，电压表和电流表(均为理想电表)的示数各为1.6 V和0.4 A；当S断开时，它们的示数各改变0.1 V和0.1 A，求电源的电动势和内阻．图1115．如图12所示，电源的电动势是6 V，内阻是0.5 Ω，小电动机M的线圈电阻为0.5Ω，限流电阻R0为3 Ω，若理想电压表的示数为3 V，试求：图12(1)电源的功率和电源的输出功率；(2)电动机消耗的功率和电动机输出的机械功率．16．如图13所示的电路中，两平行金属板A、B水平放置，两板间的距离d＝40 cm.电源电动势E＝24 V，内阻r＝1 Ω，电阻R＝15 Ω.闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度v0＝4 m/s竖直向上射入板间．若小球带电荷量为q＝1×10－2C，质量为m＝2×10－2kg，不考虑空气阻力．那么，滑动变阻器接入电路的阻值为多大时，小球恰能到达A 板？此时，电源的输出功率是多大？(g 取10 m/s 2)图13参考答案1．C2．D [由P ＝U 2R 得，正常工作时小灯泡的电阻R ＝U 2P ＝621Ω＝36 Ω，直接用欧姆表测量时，由于电压较低，灯丝温度较低，测得的电阻值比正常工作时的电阻值要小，故选项D 正确．]3．D [并联电路后，电路的总电阻变小，由闭合电路欧姆定律知，电路的总电流变大，输电线电压损失变大．]4．C [由铭牌可读出电池的电动势是3.7 V ，又电池的总容量为700 mAh ，待机时间为48小时．由q ＝It 可求得I ＝14.58 mA .]5．D [设两灯串联接在220 V 的电源上时的电流和电压分别为I 1、I 2和U 1、U 2，则根据串联电路的特点得：I 1＝I 2，U 1＋U 2＝220 V ．由图并结合I 1＝I 2和U 1＋U 2＝220 V ，可查得当I 1＝I 2≈0.245 A 时，U 1≈55 V 、U 2≈165 V ，所以两灯泡的实际功率之比大约为P 1P 2＝U 1I 1U 2I 2＝U 1U 2≈55165＝13，所以本题正确答案为D .] 6．B [因甲、乙两保险丝等长，由R ＝ρl S ＝ρl π(d 2)2，知R 1R 2＝4.当R 1、R 2并联时，令I 1＝2.0 A ，则由I 1R 1＝I 2R 2得I 2＝8.0 A ＞6.0 A ，故I 1不能取2.0 A ；令I 2＝6.0 A ，则由I 1R 1＝I 2R 2得I 1＝1.5 A ＜2.0 A ，故两者并联时，整个电路允许通过的最大电流为I ＝I 1＋I 2＝(1.5＋6.0) A ＝7.5 A ．故选项B 正确．]7．A [设电压表的内阻为R V ，则电压表的读数应为U ＝IR V ＝ER V R V ＋R，可得1U ＝1E ＋RER V ，因E 、R V 为定值，故图象应为A .]8．AD [当温度降低时，R 1的阻值增大，则灯L 变暗，故选项A 正确；R 1受到可见光照射，温度升高，阻值降低，灯L 变亮，故选项B 错误；若R 2的阻值逐渐增大时，外电阻变大，路端电压变大，R 1阻值不变，灯L 变亮，故选项C 错误；若R 2的阻值减小时，外电阻变小，路端电压变小，灯L 变暗，故选项D 正确．]9．C [P 缓慢由m 点经n 点移动到q 点的过程中，电路总电阻先变大后变小，总电流先变小后变大，R 两端电压即电容器两端电压先变小后变大，电容器所带电荷量将先变小后变大，故选C .]10．C [开关接2后，电路的总电阻减小，总电流一定增大，所以不可能是0.19 A ．电源的路端电压一定减小，原来路端电压为2 V ，所以开关接2后路端电压低于2 V ，因此电流一定小于0.25 A ．所以只能选C .] 11．×100 Ω 调零 2.2×103解析 用×10 Ω挡测电阻时，表头指针偏转角度很小，说明待测电阻阻值很大，应换到×100 Ω挡，换当后应先调零，由表盘可知，其测量电阻的阻值为R ＝22×100 Ω＝2.2×103 Ω.12. 由于A 、C 间与C 、A 间电阻相同，所以A 、C 间只有电阻，没有二极管．C 、B 与B 、C 间电阻一个很大，另一个很小，说明C 、B 间只有二极管，且正极与C 连接．A 、B 间电阻很大，B 、A 间电阻接近A 、C 间电阻，说明A 、B 间是电阻与二极管串联．电路结构如图所示．13．(1)、(2)见解析图 1.45 0.69解析 (1)按照实验原理图将实物图连接起来，如图甲所示． (2)根据U 、I 数据，在方格纸U-I 坐标系上找点描迹．如图乙所示，然后将直线延长，交U 轴于U 1≈1.45 V ，此即为电源电动势；交I 轴于I ≈0.65 A ，注意此时U 2＝1.00 V ，由闭合电路欧姆定律得I ＝E －U 2r ，则r ＝E －U 2I ＝1.45－1.000.65Ω≈0.69 Ω.甲乙14．2.0 V 1 Ω解析 S 闭合时，E ＝U 1＋I 1r ，即E ＝1.6＋0.4r ；S 断开时，E ＝U 2＋I 2r ，即E ＝1.7＋0.3r ；得E ＝2.0 V ，r ＝1 Ω.15．(1)6 W 5.5 W (2)2.5 W 2 W解析 (1)I ＝I R0＝U R0R 0＝1 A ；电源的功率P E ＝IE ＝6 W ；内电路消耗的功率P r ＝I 2r ＝0.5W ；电源的输出功率P 出＝P E －P r ＝5.5 W .(2)电动机分压U M ＝E －Ir －U R0＝2.5 V ；电动机消耗的功率P M ＝IU M ＝2.5 W ；热功率P热＝I 2r M ＝0.5 W ；电动机输出的机械功率P 机＝P M －P 热＝2 W . 16．8 Ω 23 W解析 (1)小球进入板间后，受重力和静电力作用，且到A 板时速度为零，设两板间电压为U AB .由动能定理得：－mgd －qU AB ＝0－12mv 20，解得U AB ＝8 V所以滑动变阻器两端电压U 滑＝U AB ＝8 V ，设通过滑动变阻器的电流为I ，由闭合电路欧姆定律得：I ＝E －U 滑R ＋r＝1 A ，滑动变阻器接入电路的电阻R 滑＝U 滑I＝8 Ω.(2)电源的输出功率P 出＝I 2(R ＋R 滑)＝23 W .。

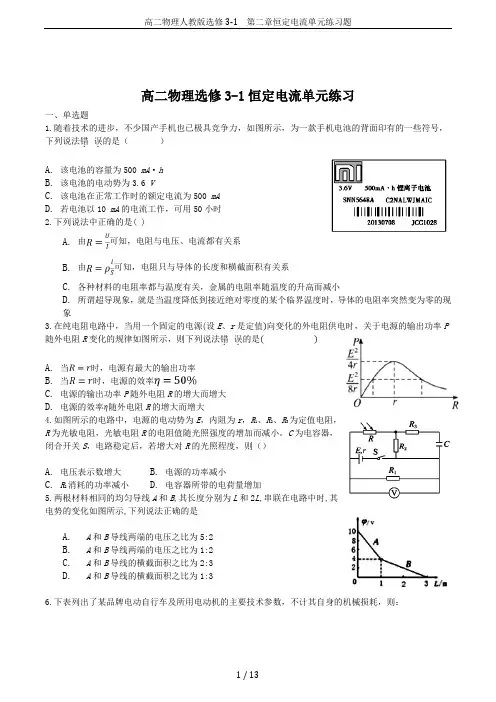

高二物理人教版选修3-1第二章恒定电流单元练习题高二物理选修3-1恒定电流单元练习一、单选题1.随着技术的进步，不少国产手机也已极具竞争力，如图所示，为一款手机电池的背面印有的一些符号，下列说法错．误．的是（）A. 该电池的容量为500 mA·hB. 该电池的电动势为 3.6 VC. 该电池在正常工作时的额定电流为500 mAD. 若电池以10 mA的电流工作，可用50小时2.下列说法中正确的是( )A. 由可知，电阻与电压、电流都有关系B. 由可知，电阻只与导体的长度和横截面积有关系C. 各种材料的电阻率都与温度有关，金属的电阻率随温度的升高而减小D. 所谓超导现象，就是当温度降低到接近绝对零度的某个临界温度时，导体的电阻率突然变为零的现象3.在纯电阻电路中，当用一个固定的电源设E、r是定值向变化的外电阻供电时，关于电源的输出功率P 随外电阻R变化的规律如图所示，则下列说法错．误．的是A. 当时，电源有最大的输出功率B. 当时，电源的效率C. 电源的输出功率P随外电阻R的增大而增大D. 电源的效率随外电阻R的增大而增大4.如图所示的电路中，电源的电动势为E，内阻为r，R1、R2、R3为定值电阻，R为光敏电阻，光敏电阻R的电阻值随光照强度的增加而减小。

C为电容器，闭合开关S，电路稳定后，若增大对R的光照程度，则（）A. 电压表示数增大B. 电源的功率减小C. R2消耗的功率减小D. 电容器所带的电荷量增加5.两根材料相同的均匀导线A和B,其长度分别为L和2L,串联在电路中时,其电势的变化如图所示,下列说法正确的是A. A和B导线两端的电压之比为5:2B. A和B导线两端的电压之比为1:2C. A和B导线的横截面积之比为2:3D. A和B导线的横截面积之比为1:36.下表列出了某品牌电动自行车及所用电动机的主要技术参数，不计其自身的机械损耗，则：1 / 13A. 电动机的输入功率为526 WB. 电动机的内电阻为 4 ΩC. 电动机的内电阻为 1 ΩD. 该电动机正常工作时，每秒钟有432 J电能转化为其他能量7.如图所示，电路中灯泡L1和L2都不亮，用多用表测得各部分电压为：U ab=0，U bc=U，U dc=0，U da=U．则电路的故障为（）A. 变阻器R短路B. 变阻器R断路C. 灯泡L1断路D. 灯泡L1和L2都断路8.如图所示，直线A为电源的U-I图线，曲线B为小灯泡的U-I图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电源的总功率分别是（）A. 4W、8WB. 4W、6WC. 2W、4WD. 2W、3W9.如图所示，将多用电表的选择开关置于欧姆档，再将电表的表笔与一光敏电阻的两端相连，此时表笔的指针恰在表的中央，若用黑纸把光敏电阻包住，电表指针将向（）A. 左偏B. 右偏C. 不偏D. 不能确定二、多选题10.如图所示是简化的多用电表的电路．转换开关S与不同接点连接，就组成不同的电表，下面是几位同学对这一问题的议论，请你判断他们中的正确说法是（）A. S与1、2连接时，多用电表就成了电流表，且前者量程较大B. S与3、4连接时，多用表就成了欧姆表，且A接线柱为红表笔C. S与5、6连接时，多用表就成了电压表，且前者量程较小D. S与5、6连接时，多用表就成了电压表，且前者量程较大11.“测量金属的电阻率”实验中，关于误差的下列说法中正确的是（）高二物理人教版选修3-1第二章恒定电流单元练习题A. 电流表采用外接法，将会使ρ测＜ρ真B. 电流表采用外接法，由于电压表的并联引起了电阻丝分压的减小而引起测量误差C. 由ρ=可知，I、d、U、l中每一个物理量的测量都会引起ρ的测量误差D. 由ρ=可知对实验结果准确性影响最大的是直径d的测量12.我国已经与2012年10月1日起禁止销售100W及以上的白炽灯，以后将逐步淘汰白炽灯。
