高层建筑转换层模板及支撑体系的技术设计(新编版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位:______________________姓名:______________________日期:______________________编号:AQ-SN-0902高层建筑转换层模板及支撑体系的技术设计(新编版)(作者:吴家强)一、工程概况阳光棕榈园10#、11#楼是阳光棕榈园一期工程的组成部分,工程位于深圳市南山区前海路,地下一层,地上23层,工程转换层位于二层。
阳光棕榈园10#、11#楼转换层层高为5.65m,转换层框支架、托梁截面尺寸为600×1600、700×1600、7500×1600、8500×1600等。
这些梁体积大,重量大,其模板与支撑的设计是施工的关键。
本工程施工前经周密的技术设计,采用现有的普钢管及钢支撑、七夹板与木方,解决了施工中的难题,现就其支撑设计进行叙述如下。
二、模板与满堂脚手架支撑的设计方案(一)模板工程设计方案:以较典型的转换层大梁850×1600进行计算(见图1)。
图1850×1600转换大梁模板及支撑体系图(1)梁底采用50×100木方,梁宽800~850mm者,纵向设5排50×100木方,间距中对中200~250mm;梁宽600~750mm者纵向设4排50×100木方,间距中对中200~250mm横向木方间距取300,上铺梁底模。
(2)梁侧模不论梁高低,梁侧模均采用七合板,50×100作模档。
水平模挡间距为400mm,竖向模挡间距为400mm,整体梁采用M12螺杆对拉,螺杆从梁底开始设置,水平及竖向间距均按400mm设置。
简析高层住宅楼转换梁结构支撑体系施工技术摘要:梁式转换层可以转换上下层结构与柱网。
转换层支撑是保障结构稳固与生产安全的重点。
本文以某高层住宅楼为例,分析转换层结构与支撑体系。
忽视最不利状态下,根据结构力学原理校对支撑体系,每种项目都验算合格,支撑体系安全;操作环节监测了支撑体系变形情况,结果表明,各种监测数值都低于规定值,施工全阶段安全可控,期望通过本文的详细探讨能够为相关从业人员提供宝贵的借鉴依据。
关键词:高层住宅建筑;转换梁;支撑结构随着社会大众对居住质量要求的不断提高,很多高层建筑均建了大范围入户大堂空间。
高层住宅建筑主要是短肢剪力墙,大厅时结构转换层,于大厅顶端搭设转换梁,把顶部结构受力传送给底部,其模板与支撑结构的规划和安装是保证转换梁处理质量的重点。
由此,以某高层住宅建筑为例,探讨转换梁结构支撑框架施工要点。
1、工程概述某高层住宅建筑的剪力墙防震结构是四级,框架防震结构级别为四级,住宅楼结构安全级别是二级,住宅楼使用年限为70年,防震设防类型是丙类,路基基础是桩基础,其规划等级是甲级。
10#~12#楼地上结构包括17层,1~2层是商业空间,第3层是转换层,高为5米。
4~27层是居住层,高度2.9米,地下一层是停车库,层高5.5米,结构总高81.5m;建筑面积都是29 618.5m2[2]。
转换梁截面包括80cmx100cm,150cmx200cm,165cmx200cm,175cmx200cm,2 500cmx2 00cm共五类,转换梁结构最大跨度是7.4 米。
2、梁转换层支撑框架转换层支撑框架采取以下方案:安装两层支撑,在不拆卸二层模板支撑框架的前提下,通过二层顶板与一层顶板一同承受转换层作业荷载。
250cmx200c.m的转换梁,模板与支撑体系组成见表1。
表1 模板与支撑体系组成转换梁下方主支撑选择64.8cmX0.3cm钢管,顺梁纵向分布,梁下主支撑距离根据60cm、30cm、30cm、30cm、30cm、30cm、30cm、60cm的标准分布[2]。
高层建筑梁式钢筋混凝土转换层模板支撑技术分析随着城市化进程不断加快,高层建筑的数量逐年增加。
在建造高层建筑时,梁式钢筋混凝土转换层的模板支撑技术是至关重要的一环。
它的质量和稳定性直接关系到整个建筑物的安全性和稳定性。
梁式钢筋混凝土转换层位于高层建筑的第一层,通常是建造高层建筑的一个转折点。
在转换层之上,建筑物采用钢筋混凝土框架结构;在之下,则采用钢筋混凝土框架–剪力墙结构。
梁式钢筋混凝土转换层的建造涉及到许多重要的方面,包括模板支撑技术、混凝土浇筑、钢筋布置和结构连接等。
在转换层建造中,模板支撑技术是其中非常重要的一环。
模板支撑技术主要用于提供一个安全、稳定的工作平台,以及确保建筑物内外的钢筋混凝土结构按照设计要求进行浇筑。
在建造过程中,混凝土浇筑往往需要使用大型的混凝土泵车,这些设备的运行过程中需要一个平稳的工作平台,以确保浇筑的混凝土能够达到规定的高度和密度。
在模板支撑技术中,一个合适且牢固的支架设计至关重要。
通常,支架采用两种材料,即木材和钢材。
其中,木材作为模板支撑的主要材料,其材质质量需要满足国家标准要求,例如防腐、耐磨、防震等。
模板支撑采用钢材的主要原因是为了增加支撑的强度和稳定性。
在梁式钢筋混凝土转换层建造中,支架的形状、尺寸、数量和位置等因素需要在设计阶段进行充分的研究和评估,以确保支架的有效性、稳定性和使用寿命。
此外,建筑工程领域的智能化技术如今也在逐渐应用于梁式钢筋混凝土转换层的模板支撑技术中。
例如,在传统的模板支撑技术中,人工监测支架的稳定性和支撑点的高度,但这种方法存在一定的风险和局限。
现在,随着建筑工程技术的不断发展,新型的智能监测系统已经出现。
这些系统可以在建造过程中实时监测支架稳定性,以及支撑点的高度和位置等关键参数。
这种自动化监测系统不仅提高了施工效率,而且可以降低工人自身工作的风险,进一步确保建筑物的稳定性和安全性。
总之,在建造高层建筑时,模板支撑技术对于梁式钢筋混凝土转换层的建造极为关键。

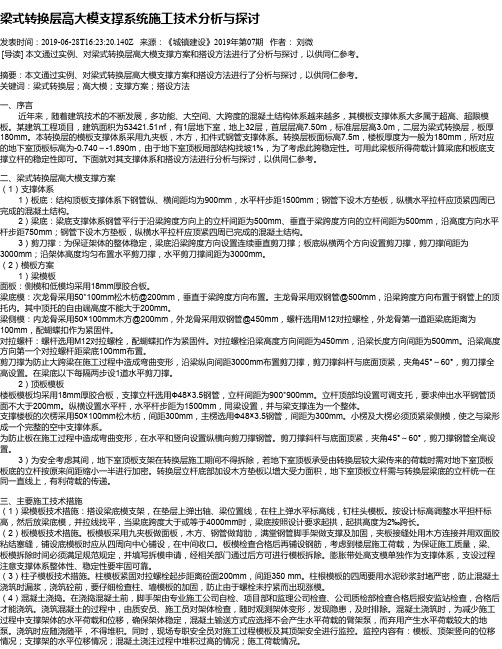

梁式转换层高大模支撑系统施工技术分析与探讨发表时间:2019-06-28T16:23:20.140Z 来源:《城镇建设》2019年第07期作者:刘微[导读] 本文通过实例、对梁式转换层高大模支撑方案和搭设方法进行了分析与探讨,以供同仁参考。
摘要:本文通过实例、对梁式转换层高大模支撑方案和搭设方法进行了分析与探讨,以供同仁参考。
关键词:梁式转换层;高大模;支撑方案;搭设方法一、序言近年来,随着建筑技术的不断发展,多功能、大空间、大跨度的混凝土结构体系越来越多,其模板支撑体系大多属于超高、超限模板。
某建筑工程项目,建筑面积为53421.51㎡,有1层地下室,地上32层,首层层高7.50m,标准层层高3.0m,二层为梁式转换层,板厚180mm。
本转换层的模板支撑体系采用九夹板,木方,扣件式钢管支撑体系。
转换层板面标高7.5m,楼板厚度为一般为180mm,所对应的地下室顶板标高为-0.740~-1.890m,由于地下室顶板局部结构找坡1%,为了考虑此跨稳定性。
可用此梁板所得荷载计算梁底和板底支撑立杆的稳定性即可。
下面就对其支撑体系和搭设方法进行分析与探讨,以供同仁参考。
二、梁式转换层高大模支撑方案(1)支撑体系1)板底:结构顶板支撑体系下钢管纵、横间距均为900mm,水平杆步距1500mm;钢管下设木方垫板,纵横水平拉杆应顶紧四周已完成的混凝土结构。
2)梁底:梁底支撑体系钢管平行于沿梁跨度方向上的立杆间距为500mm、垂直于梁跨度方向的立杆间距为500mm,沿高度方向水平杆步距750mm;钢管下设木方垫板,纵横水平拉杆应顶紧四周已完成的混凝土结构。
3)剪刀撑:为保证架体的整体稳定,梁底沿梁跨度方向设置连续垂直剪刀撑;板底纵横两个方向设置剪刀撑,剪刀撑间距为3000mm;沿架体高度均匀布置水平剪刀撑,水平剪刀撑间距为3000mm。
(2)模板方案1)梁模板面板:侧模和低模均采用18mm厚胶合板。
梁底模:次龙骨采用50*100mm松木枋@200mm,垂直于梁跨度方向布置。
高层建筑转换层大梁模板支撑系统施工技术设计[摘要]通过典型工程实例,阐述了高层建筑转换层大梁模板支撑系统设计原理。
[关键词]高层建筑;转换层大梁;高支模设计;结构稳定高层建筑的转换层大梁模板支撑系统施工技术设计,对保证建筑施工结构稳定性十分重要。
本文结合实际,就高层建筑转换层大梁模板支撑系统施工技术设计介绍如下。
1、工程概况某某广场花园 C 栋是一幢23 层框剪结构商住楼,地下室两层,+0.000 以上23 层,1 层~4 层为商场;5 层为技术转换层;层高 5.5m ,单层建筑面积约3 000m 2。
总建筑面积为36 830.3m 2。
技术转换层以上共有19 层,该转换层采用现浇钢筋混凝土结构,板厚δ=200 mm ;梁、板、柱、混凝土均C40;fy=300N/ mm 2,截面最大的梁KL7-3 梁截面:”BxD1000mm X2500mm ,最大跨度10 500mm ,模板支架搭设高度为 5.3m ,梁底搭设高度为3m 。
2、设计内容2.1板支撑设计用料规格:面板夹板δ=20m m ,梁底支撑方木80m m X100 m m ,顶托梁支撑方木80m m X100m m ,侧面板方木。
2.2板支撑设计用料规格:面板夹板δ=20m m ,梁底支撑方木80m mX100 m m ,顶托梁支撑方木80m m X100m m ,侧面板方木规格60mmX80mm ,承重立杆采用扣件钢管φ48mmX3.5,穿梁螺栓直径为16mm 。
各种技术指标要求,计算抗弯、抗剪和抗压强度的标准值。
2.3底的支撑每隔200mm 1 根,共5 根拉杆,跨度方向400mm1 根,顶杆每隔1000mm 设一道拉杆,纵横共 4 套拉杆。
3、各项计算3.1 模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算。
静荷载标准值q1=62.850kN/m ,活荷载标准值q2=2.000kN/m面板的截面惯性矩I和截面抵抗矩W分别为:I=100.00X2.00X2.00X2.00/12=66.67cm 4W=100.00X2.00X2.00/6=66.67cm 33.1.1抗弯强度计算f= M/W <[f]式中,[f] 为面板的抗弯强度设计值,取15.00N/mm 2;M=0.100ql(q1为荷载设计值,kN/m ),经计算得到M =0.100X(1.2X62.850+1.4X2.000)X0.300X0.300=0.704kN .m经计算面板抗弯强度计算值f = 0.704 X1000X1000/66667=10.560N/mm 2面板的抗弯强度验算f<[f],满足要求。
高层建筑转换层大梁支撑体系设计及计算摘要:本文根据工程案例介绍了转换层支撑体系设计和计算方法,从实际工程使用中得出槽钢托梁承重架方法具有简单实用、经济等效益。
关键词:转换层;支撑体系;计算某工程项目建筑总面积11.6万m2, 高度98.88m, 由A1、A3、B、G,4幢29层联体高层组成,剪力墙结构。
为获得底层大空间效果, 局部采用框支剪力墙结构。
其中3层柱、剪力墙, 4层梁板为结构转换层, 层高4.8m, 18根转换层大梁截面(b×h) 为1000mm×2000mm, 跨度6.0m, 相应楼板层厚度250mm。
工程采用泵送商品混凝土。
一、支撑方案选择工程结构转换层体量大、荷载大、结构复杂、施工难度大。
根据浙江省文件《关于加强承重支撑架施工管理的暂行规定》( 2003.03.25发布)的要求, 对施工总荷载> 10kN/m2或集中线荷载> 15kN/m的承重支撑架, 必须采用有足够强度和刚度的支撑体系, 确保整体稳定性, 并且严格审批制度, 以保证施工安全。
经综合分析, 本工程在B、G幢建筑转换层大梁支撑体系中采用了槽钢托梁承重架的方案。
通过槽钢托梁将施工荷载传递到框架柱上, 如图1所示。
图1 槽钢托梁承重架受力示意为实现该方案, 本转换层混凝土分3次浇捣: 第1次浇筑框架柱混凝土浇至梁下5cm处, 浇捣时, 框架柱上设置相应的预埋钢板及钢牛腿, 为槽钢托梁承重体系安装创造条件;第2次浇筑转换梁混凝土,柱混凝土拆模后即安装托梁支撑体系, 支设梁板模板和绑扎钢筋, 待柱混凝土强度达到设计强度80%后, 浇捣第2 次混凝土, 混凝土可浇至板底5cm处, 使槽钢托梁的实际受力只有设计施工荷载的80%, 增加了施工安全系数;第3次浇筑楼板及梁上部混凝土。
二、支撑方案的设计计算模板采用18mm 厚九层木夹板,内楞竖向布置50mm×100mm木方,间距250mm;外楞水平布置3道,2ф48mm 3.5mm钢管, ф12mm对拉螺栓,用双层3字扣扣紧。
高层建筑梁式钢筋混凝土转换层模板支撑技术分析随着城市化进程的加快和人们生活水平的提高,高层建筑的需求越来越大。
在高层建筑中,转换层是建筑结构中的一个重要部分,其承担了承重、抗震等重要作用。
梁式钢筋混凝土转换层模板支撑技术在高层建筑的施工中起着至关重要的作用。
本文将对梁式钢筋混凝土转换层模板支撑技术进行深入分析,包括技术原理、施工要点以及存在的问题和发展趋势等方面。
梁式钢筋混凝土转换层模板支撑技术是指在高层建筑转换层的构筑过程中采用梁式结构作为支撑模板的一种技术。
其原理是通过梁式结构的支撑,将转换层的模板支撑在上面,以便进行混凝土浇筑和结构施工。
这种技术能够减少对主体结构的影响和破坏,同时能够提高施工效率、保证施工质量。
二、梁式钢筋混凝土转换层模板支撑技术施工要点1. 梁式结构设计合理:梁式结构的设计应该充分考虑转换层模板支撑的承载力和稳定性,保证能够承受混凝土浇筑时的荷载,并能够保证结构的整体稳固。
2. 梁式支撑搭设规范:在梁式支撑的搭设过程中,要保证支撑的位置准确、稳固,梁的尺寸和间距符合设计要求,以及横向和纵向的连接牢固可靠,不得出现倾斜、变形等情况。
3. 混凝土浇筑施工技术:在混凝土浇筑时,要对梁式支撑进行监测,确保支撑没有发生变形和位移,均匀浇筑混凝土并及时振捣,保证浇筑质量。
4. 支撑拆除控制时机:进行梁式钢筋混凝土转换层模板支撑技术的施工时,要合理设计支撑拆除的时机,避免在混凝土强度不够的情况下拆除支撑,从而导致结构失稳。
三、存在的问题和发展趋势在实际的施工中,梁式钢筋混凝土转换层模板支撑技术也存在一些问题。
支撑结构设计不合理,施工工艺不规范等,都会影响支撑的稳定性和承载能力。
在拆除支撑时,由于时机选择不当,也容易导致结构的失稳和安全事故。
为了解决这些问题,未来梁式钢筋混凝土转换层模板支撑技术将朝着以下几个方面进行发展:1. 技术规范化:完善相关技术标准和施工规范,明确各个环节的要求,提高施工质量和安全水平。
高层建筑大截面转换梁的模板及支撑体系的施工技术1、工程概况2佛山市季华新景园,总建筑面积为83633.7m, 1 —3层为商场会所,4层—24为住宅,四层楼面为梁式转换层,最大梁截面为1500m/ 1600mm跨度为8.7m。
单梁单跨最大配筋量达20吨,混凝土量达21朋。
转换梁作为上部结构的传力层通过自身强度及刚度,将上部剪力墙结构传来的荷截重新分配后通过底层劲性柱传至地下室底板及桩基。
2、施工特点及难点2.1转换大梁自重加施工荷载达75KN/M,因此保证模板及支撑体系有足够的强度、刚度和稳定性非常必要。
2.2 通过验算第三层楼板自身强度和刚度,不能满足由转换梁排架支撑系统传递过来的荷载时,必须将荷载逐层传递下去,直到该层楼板自身强度和刚度能够满足由排架传递过来的荷载为至,必要时可提高楼板混凝土强度。
3、模板计算计算包括:模板底板、侧模板和底板下的顶撑计算,为模板材料和支撑体系的选择提供依据。
必须复核下面层段的楼板强度,在满足支撑体系传递来的荷载条件下使用,如果层段不多,最好保留这些层段的支撑体系,转换层施工完毕有一定强度后才拆除。
3.1 梁底板计算可按结构力学方法或附录—附表有关表求得它的最大弯矩剪力和挠度,再按以下方式分别进行强度和刚度验算。
截面抵抗矩:剪应力:挠度:式中M计算最大弯距:fm -- 木材抗弯强度设计值,施工荷载的调整系数m=1.3;V――计算最大剪力,V=Kvql,Kv为剪力系数;b――底板的高度;h――底板的厚度;fv ――木材顺纹抗剪强度设计值;Kw挠度系数;q ---- 作用于底板上的均布荷载;l――计算跨度,等于顶撑间距;E——木材的弹性模量,E= (9〜12)X 103N/mmI ――底板截面惯性矩。
3.2 梁侧模板计算采用内部振捣器时,新浇筑的混凝土作用于模板的最大侧压力,可按下列二式计算,并取二式中的较小值。
F ---- 新浇筑混凝土对模板的最大侧压力(KN/m);丫c――混凝土的重力密度(KN/m);t0 ――新浇混凝土的初凝时间(h);T――混凝土的温度(°);V――混凝土的浇筑速度(m/h);H――混凝土侧压力计算位置处至新浇混凝土顶面的总高度(m ;B 1――外加剂影响修正系数,不掺外加剂时取1.0 ;掺具有缓凝作用的外加剂时取1.2;B 2――混凝土坍落度影响修正系数,当坍落度小于30mm寸,取0.85 ;50〜90mrr时,取1.0 ;110〜150mrfl寸,取1.15。
高层建筑梁式钢筋混凝土转换层模板支撑技术分析
高层建筑梁式钢筋混凝土转换层模板支撑技术是指在高层建筑施工中,采用模板支撑技术对转换层进行支撑和保护的一种施工方法。
这种技术可以有效地保证转换层的施工质量和安全性,同时也能提高施工效率和降低施工成本。
本文将对高层建筑梁式钢筋混凝土转换层模板支撑技术进行详细的分析和介绍。
高层建筑梁式钢筋混凝土转换层的模板支撑技术主要包括模板安装和拆除两个重要环节。
模板安装是指在转换层施工前,将支撑杆和模板搭建在合适的位置上,与横梁和地板板平行,并且牢固地固定在横梁上。
模板拆除则是在混凝土浇筑完毕后,将模板进行分段拆除,以便下一层的施工。
高层建筑梁式钢筋混凝土转换层模板支撑技术的优点主要有以下几个方面。
模板的搭建和拆除相对简单,操作安全方便。
因为模板可以提前加工制作好,可以根据设计要求进行调整和加工。
而且,模板可以反复使用,降低了施工成本。
模板搭建和拆除速度较快,可以大大提高施工效率。
模板支撑技术还可以减少人工的使用,减小了人力成本。
模板支撑技术可以减小梁底板的混凝土用量,降低了建筑材料的使用成本。
然后,高层建筑梁式钢筋混凝土转换层模板支撑技术的施工要点包括以下几个方面。
搭建模板时要注意模板的水平和垂直度,要保证模板的平整度,以免影响混凝土的浇筑质量。
支撑杆的设置要符合设计要求,要注意支撑杆的数量和位置,以保证混凝土的浇筑和模板的支撑牢固可靠。
模板安装前要进行验收,确保模板没有损坏和缺陷,以免在施工过程中出现问题。
模板拆除时要按照规定的顺序和步骤进行,要注意安全操作,防止发生意外事故。
高大梁转换层模板支撑系统设计方案摘要:新长江·国际工程,B栋第五层21.55m处设计为转换层,结构较为特殊,该层层高为5.95m,整层皆为高大梁。
选用满堂脚手架进行该层结构施工支撑,支模体系复杂,施工难度较大,我们对方案进行了多次的论证和优化,施工效果反映较好。
关键字:高大梁满堂脚手架新长江·国际工程,根据其功能用途,设计者在第五层处设置了转换层,层高5.95m,全为高大梁,这对我们施工方来讲是一个较大的技术问题,支模体系复杂,施工难度较大。
1、工程概况新长江·国际工程位于武汉市汉口解放大道和麟趾路交界处,南临京汉大道,是武汉市市中心的繁华地带,总建筑面积97442㎡。
本项目包括A、B、C三栋建筑(A栋27层、B栋30层、C栋8层),设计有两层地下室,地下二层为平战结合人防地下室,设有停车场和设备用房,地下一层设有停车场、设备用房和商业用房,1-3层为商业裙楼,总高度99.6m,为框支-剪力墙结构。
本工程建筑耐久年限为50年,建筑防火等级为二级。
建筑抗震设防烈度为6度。
其中B栋第五层21.55m处设计为转换层,结构较为特殊,该层层高为5.95m,整层皆为高大梁,有600×1700、600×2000、800×2100、1000×2100、1000×2400、1000×2600、1200×2400、1700×2400、1850×2000、2050×2100、2250×2400的大梁作为主要的结构构件。
2、方案初步设计我们起初选用的方案有2个:方案1、采用模板+木方(内龙骨)+多根型钢并排(外龙骨)组合的方案,其荷载的竖向传递采用型钢斜撑传递至柱根。
方案2、普通的满堂脚手架,脚手架搭设通过验算间距较小。
经过多因素的考虑,方案1成本较高,且其自身荷载较大,故决定选用方案2:满堂脚手架进行该层结构施工支撑。
