综合布线标签规范1.1标签标识布线标签标识系统的实施是为了为用户今后的维护和管理带来最大的便利，提高其管理水平和工作效率，减少网络配置时间。
标签标识系统包括三个方面：标识分类及定义，标签和建立文档。
数据中心内的每一电缆、光缆、配线设备、端接点、接地装置、敷设管线等组成部分均应给定唯一的标识符。
标识符应采用相同数量的字母和数字等标明，按照一定的模式和规则来进行。
数据中心的机房标识系统应该包括以下部分：标识打印设备、线缆标识、配线架标识、面板标识、设备管理标识、标识文档管理。
所以需要标识的设备都要有标签。
建设按照“永久标识”的概念选择材料，标签的寿命应能与布线系统的设计寿命相对应。
建议标签材料符合通过UL969（或对应标准）认证以达到永久标识的保证；同时建议标签要能达到环保RoHS指令要求。
从结构上可分为粘贴型和插入型标签，所有标签应保持清晰、完整，并满足环境的要求。
标签应打印，不允许手工填写，应清晰可见、易读取。
特别强调的是，标签应能够经受环境的考验，比如潮湿、高温、紫外线，应该具有与所标识的设施相同或更长的使用寿命。
聚酯或聚烯烃等材料通常是最佳的选择。
完成标识和标签之后，要对所有的管理设施建立文档。
文档应采用计算机进行文档记录与保存。
简单且规模较小的布线工程可按图纸资料等纸质文档进行管理，并做到记录准确、及时更新、便于查阅、文档资料应实现汉化。
1.2连接硬件标签系统连接硬件标签主要指配线架标识，面板标识和其他一些平面表面标识。
按照打印机类型可分为三个大类。
这三个大类的标签系统分别对应激光/喷墨打印机，热敏式打印机以及针式打印机。
在布线系统中，常用的标签类型为激光/喷墨打印机标签和热敏打印机标签。
连接硬件的标签材料主要使用聚酯或聚烯烃。
根据需要标识的硬件类型和要求，可以选择粘性标签或非粘性标签。
标签的形式如图1所示。
图1标签标识位置1.3布线管理系统可采用纯软件的布线管理系统或软、硬件集成的智能电子布线管理系统来实施对布线系统的管理。
电源设备线缆标签规范正确的电源设备线缆标签的规范工作，直接关系到业务响应速度，因此电源设备线缆标签的规范工作显得十分重要。
一、每台电源设备、每根电力线缆都要贴上标签。
二、标签的选取1、设备线缆标签必须采用防水标签纸和标签打印机进行打印。
2、标签建议选用黄底黑字。
3、直流电缆150mm以上（含150mm）或交流电缆5×10mm以上（含5×10mm）选用12mm或18mm标签纸；直流电缆150mm以下或交流电缆5×10mm以下选用9mm或12mm标签纸。
4、设备标签选用18mm标签纸。
三、字样1、字样建议选用宋体或楷体，字号不能小于四号字。
2、标签上的字符必须清晰可见,打印内容应简洁明了,容易理解。
四、标签的固定方式1、标签应贴在正面容易看到的地方。
2、直流电缆的标签固定于距接线端子5－10mm处；交流电缆的标签固定于距电缆护套开口5－10mm处，交流输出空开上应贴上相应标签。
如图：3、直流电缆120mm以上（含120mm）或直径等效于120mm以上直流电缆的交流电缆的标签直接贴于线缆护套上并用透明胶布缠绕一圈。
如图：4、直流电缆120mm以下或交流胶缆的标签用缠绕的方法粘贴。
标签长度应保证至少能够缠绕电缆一圈半，标签内容重复打印于标签两头以便查看。
如图：5、设备标签贴于设备顶部横梁正中间。
如图：五、线缆标签应与局站的交、直流供电系统图标注相一致。
格式建议如下：标签类型标签内容供电端TO或至受电设备极性受电端编号备注（可选）受电端FROM或从供电设备极性供电端编号备注（可选）1、“TO”表示去向。
2、“FROM”表示源自。
3、“受电设备”以汉字、英文字母和数字表示，与设备标签内容一致。
4、“供电设备”以汉字、英文字母和数字表示，与设备标签内容一致。
5、“极性”直流用“正”或“负”表示，交流用“交流”表示。
6、“受电端编号”以数字表示，只有一根线缆时不标记。
7、“供电端编号”按供电设备的供电端子编号标记。

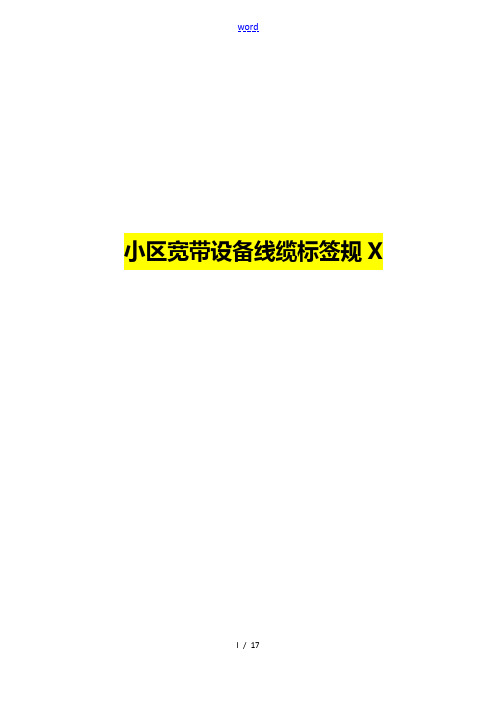

小区宽带设备线缆标签规X编制日期：2015年5月中国移动通信某某公司网络部编制目录1.前言42.适用X围43.标签总体要求44.标签技术要求55.标签命名要求5出端标签5机房ODF入端标签6机房ODF出端标签7光交箱熔纤盘入端标签〔机房ODF至光交〕8光交箱熔纤盘出端标签〔光交至一级分光器〕9一级分光器入端标签9一级分光器出端标签10光交箱熔纤盘入端标签〔一级分光器下行至光交〕12光交箱熔纤盘出端标签〔光交下行至二级分光器〕12二级分光器入端标签13二级分光器出端标签14二级分光器标签15分纤箱〔DB箱〕标签16其他171.前言随着某某移动小区宽带规模的不断扩大，网络设备、线缆等根底设施数量的不断增多，清晰、规X、统一的标识是资源管理、装/移/拆机、网络日常维护、故障处理效率提升的有力保障。
为有效提升小区宽带的运维服务质量，特制定本规X。
本规X遵循中国移动通信集团公司下发的相关标签规X。
在具体实施过程中,也将根据新颁布的规X、规定进展相应补充与修订。
本标准规X了某某移动小区宽带的网络设备和线缆标签的设计、制作和粘贴等。
在实际应用中，除执行本标准外，还应符合现行有关规X、标准的要求。
本规X解释权属于中国移动通信集团某某公司网络部，自发布之日起执行。
2.适用X围本标准适用某某移动小区宽带的OLT、一级分光、二级分光、尾纤、熔纤盘等设备线缆的标签，供某某移动内部使用。
3.标签总体要求1)小区宽带须从OLT到末端分光器所经过设备、线缆粘贴标签。
线缆两端标签包含FR(本端)、TO(远端)和业务等信息。
2)粘贴的标签能清晰准确，反映OLT、一级分光器、二级分光器的上下级对应关系，光缆路由信息。
且须与资管一致。
3)装维人员在装机、移机、拆机、故障处理等维护工作中，须参照本规X调整标签，确保现场资源与资管信息一致。
4)本规X以FTTH小区场景为例〔见如下图〕，对小区宽带标签进展规X。
各地市参照执行，根据实际组网调整。
综合布线标签规范Revised at 16:25 am on June 10, 2019综合布线标签规范1.1标签标识布线标签标识系统的实施是为了为用户今后的维护和管理带来最大的便利,提高其管理水平和工作效率,减少网络配置时间;标签标识系统包括三个方面：标识分类及定义, 标签和建立文档;数据中心内的每一电缆、光缆、配线设备、端接点、接地装置、敷设管线等组成部分均应给定唯一的标识符;标识符应采用相同数量的字母和数字等标明,按照一定的模式和规则来进行;数据中心的机房标识系统应该包括以下部分：标识打印设备、线缆标识、配线架标识、面板标识、设备管理标识、标识文档管理;所以需要标识的设备都要有标签;建设按照“永久标识”的概念选择材料,标签的寿命应能与布线系统的设计寿命相对应;建议标签材料符合通过UL969或对应标准认证以达到永久标识的保证；同时建议标签要能达到环保RoHS指令要求;从结构上可分为粘贴型和插入型标签,所有标签应保持清晰、完整,并满足环境的要求;标签应打印,不允许手工填写,应清晰可见、易读取;特别强调的是,标签应能够经受环境的考验,比如潮湿、高温、紫外线,应该具有与所标识的设施相同或更长的使用寿命;聚酯或聚烯烃等材料通常是最佳的选择;完成标识和标签之后,要对所有的管理设施建立文档;文档应采用计算机进行文档记录与保存;简单且规模较小的布线工程可按图纸资料等纸质文档进行管理,并做到记录准确、及时更新、便于查阅、文档资料应实现汉化;1.2连接硬件标签系统连接硬件标签主要指配线架标识,面板标识和其他一些平面表面标识;按照打印机类型可分为三个大类;这三个大类的标签系统分别对应激光/喷墨打印机,热敏式打印机以及针式打印机;在布线系统中,常用的标签类型为激光/喷墨打印机标签和热敏打印机标签;连接硬件的标签材料主要使用聚酯或聚烯烃;根据需要标识的硬件类型和要求,可以选择粘性标签或非粘性标签;标签的形式如图1所示;图1标签标识位置1.3布线管理系统可采用纯软件的布线管理系统或软、硬件集成的智能电子布线管理系统来实施对布线系统的管理;系统功能要求见表1内容;表1 布线管理系统功能要求1.4标识设计数据中心中,布线的系统化及管理是相当必要的;数千米的线缆在数据中心的机架和柜间穿行,必须精确的记录和标注每段线缆、每个设备和每个机柜/机架;在布线系统设计、实施、验收、管理等几个方面;定位和标识则是提高布线系统管理效率,避免系统混乱所必须考虑的因素,所以有必要将布线系统的标识当作管理的一个基础组成部分从布线系统设计阶段就予以统筹考虑,并在接下去的施工、测试和完成文档环节按规划统一实施,让标识信息有效地向下一个环节传递;1）机柜/机架标识数据中心中,机柜和机架的摆放和分布位置可根据架空地板的分格来布置和标示,依照ANSI/TIA/EIA-606-A标准,在数据机房中必须使用两个字母或两个阿拉伯数字来标识每一块600mm600mm的架空地板;在数据中心计算机房平面上建立一个X ,Y坐标系网格图,以字母标注X轴数字标注Y轴,确立坐标原点;机架与机柜的位置以其正面在网格图上的坐标标注如下图2所示图2坐标标注所有机架和机柜应当在正面和背面粘贴标签;每一个机架和机柜应当有一个唯一的基于地板网格坐标编号的标识符;如果机柜在不止一个地板网格上摆放,通过在每一个机柜上相同的拐角,例如：右前角或左前角,所对应的地板网格坐标编号来识别;在有多层的数据中心里,楼层的标志数应当作为一个前缀增加到机架和机柜的编号中去;例如,上述在数据中心第三层的AJ05地板网格的机柜标为3AJ05;一般情况下,机架和机柜的标识符可以为以下格式：nnXXYY,其中nn=楼层号XX=地板网格列号YY=地板网格行号在没有架空地板的机房里,也可以使用行数字和列数字来识别每一机架和机柜;如图3所示;在有些数据中心里,机房被细分到房间中,编号应对应房间名字和房间里面机架和机柜的序号;图3 行列标注2）配线架标识A）配线架的标识配线架的编号方法应当包含机架和机柜的编号和该配线架在机架和机柜中的位置来表示;在决定配线架的位置时,水平线缆管理器不计算在内; 配线架在机架和机柜中的位置可以自上而下用英文字母表示,如果一个机架或机柜有不止26个配线架,需要两个特征来识别;B）配线架端口的标识用两个或三个特征来指示配线架上的端口号;比如,在机柜3AJ05中的第二个配线架l的第四个端口可以被命名为3AJ05-B04;一般情况下,配线架端口的标识符可以为以下格式：nnXXYY-A-mmm,其中nn=楼层号XX=地板网格列号YY=地板网格行号A=配线架号A-Z,从上至下mmm=线对/芯纤/端口号C）配线架连通性的标识配线架连通性管理标识：p1top2,其中:p1=近端机架或机柜、配线架次序和端口数字;p2=远端机架或机柜、配线架次序和端口数字;为了简化标识和方便维护,考虑补充使用ANSI/TIA/EIA-606-A中用序号或者其他标识符表示;例如,连接24根从主配线区到水平配线区1的6类线缆的24口配线架应当包含标签‘MDAtoHDA1Cat6UTP1–24’;例如,图4和图5显示用于有24根6类线缆连接柜子AJ05到AQ03如图2所示的24位配线架的标签;图4采样配线架标签图5配线架标签3）线缆和跳线标识连接的线缆上需要在两端都贴上标签标注其远端和近端的地址;线缆和跳线的管理标识：p1n / p2n 其中:p1n =近端机架或机柜、配线架次序和指定的端口;p2n =远端机架或机柜、配线架次序和指定的端口;例如,图中显示的连接到配线架第一个位置的线缆可以包含下列标签：AJ05-A01/ AQ03-B01;并且在柜子AQ03 里的相同的线缆将包含下列标签：AQ03-B01 / AJ05-A01;如图6 所示;图6 跳线标识。
中国移动通信集团北京有限公司数据业务部布线与标签配置格式规范本文档版权由中国移动通信集团北京有限公司所有。
未经中国移动通信集团北京有限公司书面许可，任何单位和个人不得以任何形式摘抄、复制本文档的部分或全部，并以任何形式传播。
目录文档信息 (3)核实文档版本 (3)修改记录 (3)文档批准 (3)分发 (4)本文档拟分发往的部门或个人名单 (4)本文档拟分发往参考的部门或个人名单 (4)1范围 (4)2引用标准 (4)3定义 (5)4缩略语 (5)5责任 (5)6机柜布线要求 (5)6.1机柜布线 (5)6.2设备摆放 (6)7标签制作规范 (7)7.1 设备标签 (7)7.1.1 客户标签 (7)7.1.2 数据中心内部设备及内部系统标签 (9)7.2线缆标签......................................................................................... 1...0... 8附录 (12)8.1北京移动数据中心内部设备命名规范.................................................................. .128.2相关文件 ......................................................................................... 1.4文档信息核实文档版本使用本文档前，文档使用者有责任核实当前版本的有效性修改记录对本文档所有修改都应按修改时间顺序记录在此文档批准您本人或您本人指定的代表的签字表明您批准了本文档内容。
它也表明您已经仔细地阅读、审查和考虑到了本文档对您的部门有怎样的影响以及它是否符合公司的指导方向。
批准签字分发本文档拟分发往的部门或个人名单BMCC数据业务部数据中心人员本文档拟分发往参考的部门或个人名单1范围数据中心所有网络设备，客户设备以及移动内部业务系统设备。
网络布线规范之欧侯瑞魂创作
一、每根网线的两头要用独立的标记标识表记标帜出来，比方用白色的标签在两头同时标识表记标帜“A1”，用以暗示是一根线的两头，两头标签一致，如遇多层建筑，标签为“A—B”方式，“A”为楼层数，“B”为网孔号，如2楼的20号网线，标签为“2—20”，单层建筑楼层数可以忽略。
若只有一排房间编号由“从东向西”“从南向北”进行编号。
若有两排房间，如果是东西走向，就从东南房间顺时针进行编号；如果是南北走向，就从西南房间顺时针编号。
二、布线过程中不允许将网线折死弯，网线不克不及有硬伤，一定要爱护网线，比方将网线捆好，不要踩网线，搬运东西的时候不要砸到网线等。
三、工程采取的网线是超五类非屏蔽式双绞线，品牌可采取AMP、阿尔卡特、朗讯等品牌。
四、当网线与强电交叉或平行分布时，不克不及将网络线路和电源线路铺设在同一管槽内，也不克不及将网线与电源穿入同一墙面孔内。
五、机房的网线要按交换机的位置留2米左右的余量。
六、机房到每个网点的网线，中间不克不及有接头，不克不
及折死弯，不克不及被挤压，
装置RJ45模块，如不必RJ45模块，直接放线即可；放线的原则是根据电脑的具体位置，将网线按直角的走法留到电脑的摆放位置，然后留出1米左右的余量。
七、每根网线的长度不得超出一百米，以防衰减。
光缆标签规范
一、光缆盒上标注明确光缆另一端的地点。
二、光缆尾纤上两端标明光缆的走向。
三、光缆在机柜中整齐走向。
四、光缆编号，以设备管理系统的为准。
交换机标签规范
一、交换机管理地址。
二、交换机装置位置。
三、交换机编号，以设备管理系统的为准。
综合布线标签规范1.1标签标识布线标签标识系统的实施是为了为用户今后的维护和管理带来最大的便利，提高其管理水平和工作效率，减少网络配置时间。
标签标识系统包括三个方面：标识分类及定义，标签和建立文档。
数据中心内的每一电缆、光缆、配线设备、端接点、接地装置、敷设管线等组成部分均应给定唯一的标识符。
标识符应采用相同数量的字母和数字等标明，按照一定的模式和规则来进行。
数据中心的机房标识系统应该包括以下部分：标识打印设备、线缆标识、配线架标识、面板标识、设备管理标识、标识文档管理。
所以需要标识的设备都要有标签。
建设按照“永久标识”的概念选择材料，标签的寿命应能与布线系统的设计寿命相对应。
建议标签材料符合通过UL969（或对应标准）认证以达到永久标识的保证；同时建议标签要能达到环保RoHS指令要求。
从结构上可分为粘贴型和插入型标签，所有标签应保持清晰、完整，并满足环境的要求。
标签应打印，不允许手工填写，应清晰可见、易读取。
特别强调的是，标签应能够经受环境的考验，比如潮湿、高温、紫外线，应该具有与所标识的设施相同或更长的使用寿命。
聚酯或聚烯烃等材料通常是最佳的选择。
完成标识和标签之后，要对所有的管理设施建立文档。
文档应采用计算机进行文档记录与保存。
简单且规模较小的布线工程可按图纸资料等纸质文档进行管理，并做到记录准确、及时更新、便于查阅、文档资料应实现汉化。
1.2连接硬件标签系统连接硬件标签主要指配线架标识，面板标识和其他一些平面表面标识。
按照打印机类型可分为三个大类。
这三个大类的标签系统分别对应激光/喷墨打印机，热敏式打印机以及针式打印机。
在布线系统中，常用的标签类型为激光/喷墨打印机标签和热敏打印机标签。
连接硬件的标签材料主要使用聚酯或聚烯烃。
根据需要标识的硬件类型和要求，可以选择粘性标签或非粘性标签。
标签的形式如图1所示。
图1标签标识位置1.3布线管理系统可采用纯软件的布线管理系统或软、硬件集成的智能电子布线管理系统来实施对布线系统的管理。
综合布线标签规范1.1标签标识布线标签标识系统得实施就是为了为用户今后得维护与管理带来最大得便利,提高其管理水平与工作效率,减少网络配置时间。
标签标识系统包括三个方面:标识分类及定义, 标签与建立文档。
数据中心内得每一电缆、光缆、配线设备、端接点、接地装置、敷设管线等组成部分均应给定唯一得标识符。
标识符应采用相同数量得字母与数字等标明,按照一定得模式与规则来进行。
数据中心得机房标识系统应该包括以下部分:标识打印设备、线缆标识、配线架标识、面板标识、设备管理标识、标识文档管理、所以需要标识得设备都要有标签、建设按照“永久标识"得概念选择材料,标签得寿命应能与布线系统得设计寿命相对应。
建议标签材料符合通过UL969(或对应标准)认证以达到永久标识得保证;同时建议标签要能达到环保R ｏHS指令要求、从结构上可分为粘贴型与插入型标签,所有标签应保持清晰、完整,并满足环境得要求。
标签应打印,不允许手工填写,应清晰可见、易读取、特别强调得就是,标签应能够经受环境得考验,比如潮湿、高温、紫外线,应该具有与所标识得设施相同或更长得使用寿命、聚酯或聚烯烃等材料通常就是最佳得选择。
完成标识与标签之后,要对所有得管理设施建立文档。
文档应采用计算机进行文档记录与保存。
简单且规模较小得布线工程可按图纸资料等纸质文档进行管理,并做到记录准确、及时更新、便于查阅、文档资料应实现汉化、1.2连接硬件标签系统连接硬件标签主要指配线架标识,面板标识与其她一些平面表面标识、按照打印机类型可分为三个大类。
这三个大类得标签系统分别对应激光/喷墨打印机,热敏式打印机以及针式打印机。
在布线系统中,常用得标签类型为激光/喷墨打印机标签与热敏打印机标签、连接硬件得标签材料主要使用聚酯或聚烯烃、根据需要标识得硬件类型与要求,可以选择粘性标签或非粘性标签。
标签得形式如图１所示。
图１标签标识位置1.3布线管理系统可采用纯软件得布线管理系统或软、硬件集成得智能电子布线管理系统来实施对布线系统得管理。
布线与标签配置格式规范一、标签制作规范使用的标签分为如下两类：设备标签和线缆标签。
线缆标签用于设备互联的网线及各类缆线的标识，便于检查设备连接情况：（1）标签标识应“固定”在距线缆接头3厘米左右的范围之内。
（2）使用的标签纸规格为9MM。
（3）字体为“黑体”，字号为“极小”，格式为“无边框”。
（4）标签的全部内容均应朝向机柜外侧，标签间应有明显层次，不能相互遮挡。
1、设备标签1.1、网络设备标识规范1.1.1编码用途此编码用于标识网络设备所在位置及功能型号；1.1.2 编码说明命名规则中共分4个部分，即4个主要元素，分段之间用“—”进行分隔；（1）机房编号：标识设备所在机房；（2）设备机柜编号：标识设备所在机柜；（3）设备功能区域及型号：标识设备功能区域及设备型号；（4）设备功能及编号：标识设备功能及编号。
例1：核心交换机（S7706）所在位置为一层机房的A04机柜，标识为：2、线缆标签1.2、设备线缆表示规范1.2.1 编码用途此编码用于标识设备链接线缆的本段及对端的所连接的设备的位置及功能型号；1.2.2 编码说明命名规则中共分上下2个部分，每部分5个主要元素，分段之间用“—”进行分隔；（1）机房编号：标识设备所在机房；网络机房为NET，计算机房为DC（2）设备机柜编号：标识设备所在机柜；网络机房设备机柜为A和B，布线机柜为C （3）本段/对端设备型号：标识设备功能区域及设备型号；（4）本段/对端设备编号：标识设备编号；（5）本段/对端设备端口号：标识线缆所连接的设备端口号。
例1：网络机房A04机柜的核心交换机（S7706）的10G1/0/1端口，连接至网络机房配线柜C01机柜的第2个odf架第2排第1口,标识为：。
计算机网络布线节点编号及标签北京丰台医院信息科1、坐标：在楼层的几何中心以顺时针开始编号。
2、编号组成：XXXX （第1、2、3、4位）编号位数为4位，第一位为楼层位，用1、2…9、A、B…，地下层以Z、Y、X…表示。
第2、3位为每层房间编号，00、01、02…99，共100房间。
第4位为每房间中节点编号。
每房间中编号形式为：A、B、C…Z，站在房间门口，编号以顺时针排列。
3、房间的确定：南院区门诊楼、北院区老楼基本建筑房间的尺寸为开间3000，进深5100的房间。
涉及大开间的房子，依据建筑平面图中柱围最小面积确定房间的个数。
卫生间、楼梯间、电梯间、弱电井、强电井、其他设施井应该赋予房间编号。
与房间并排的公共通道依据大开间房间编号。
建筑图中的走廊通道，每直线通道以3个房间门相对应安排一个房间编号，编号建议从99、98…顺序编号。
多层建筑以标准层优先编号，保证上下层相同方位的房间的编号一样。
建筑物之间的连接走廊以“老”楼非标准层的走廊扩展处理。
4、特殊情况：北院区老楼南侧设备间中有可能出现1层房间编号不够的情形，可变通如下：（1）与北侧设备间统筹房间编号；或（2）以增加楼层的形式。
5、建筑物干线节点编号：XXXX （第1、2、3、4位）第1位为楼座编号，以A、B、C…Z 顺序排列。
第2位为楼座中的设备间编号，以A、B、C…Z 顺序排列。
第3、4为每设备间干线节点编号，以00、01…99。
6、南北院区光缆节点编号：X-XX （第1、2、3、4位）第1位为字母：以A、B、C…Z 顺序排列，表示不同的光缆。
第2位为字符：-。
第3、4位为数字编码：以00、01…99，表示每光缆中的光纤序号。
7、外接线缆编号：外接线缆一般由供应商提供编号（比如外网光缆、医保专网光缆等等），可以直接使用其编号，没有编号的，可以采用以下编号：XX-X （第1、2、3、4位）第1、2位为外联线缆的提供商编码，LT（联通）、DX（电信）、YD（移动）。
