综合布线系统工程施工及规范一、综合布线系统工程施工概述综合布线系统是现代建筑中必不可少的一项工程,它负责连接各种信息设备,实现数据传输、通信等功能。
综合布线系统工程的施工质量直接影响到信息设备的使用效果和正常运行,因此在施工过程中必须按照相关规范进行操作,确保工程质量。
二、综合布线系统工程施工规范1. 施工前准备在开始综合布线系统工程施工前,需进行充分的准备工作,包括确定布线系统的具体要求和技术参数、设计相关的图纸和资料等。
同时需要对施工现场进行勘察,并做好安全防护措施。
2. 材料准备在进行综合布线系统工程施工时,需要准备符合相关标准和规范的材料,包括电缆、插座、接头等。
为保证施工质量,应选择正规的厂家生产的产品,并对材料进行检查验收。
3. 布线方式选择根据综合布线系统的具体要求和设计方案,选择合适的布线方式,包括水平布线、垂直布线、楼层布线等。
在选择布线方式时,需考虑安全性、可维护性和美观性等因素。
4. 施工过程控制在进行综合布线系统工程施工时,需要严格控制施工过程,包括布线、接线、测试等环节。
在布线过程中,要保证电缆的敷设规范、线缆的标识清晰、接头牢固可靠。
同时,在接线和测试过程中,要做好记录和标识,确保施工质量。
5. 完工验收在综合布线系统工程施工完成后,需要进行完工验收。
验收包括对各项施工质量进行检查,测试布线系统的使用性能,并填写相关验收报告。
只有通过验收,工程方可正式交付使用。
三、综合布线系统工程施工注意事项1. 施工安全在进行综合布线系统工程施工时,要时刻注意施工安全,确保施工现场的安全环境。
施工人员需佩戴好安全帽、工作服、手套等防护用具,并严格遵守施工安全规定。
2. 设备保护在施工过程中,要注意保护好现场设备和材料,避免损坏或丢失。
施工人员应按照施工规范进行操作,避免误操作导致设备故障或事故。
3. 施工环境在进行综合布线系统工程施工时,要选择干燥通风的施工环境,确保施工质量。
同时要避免施工现场杂物堆放、人员聚集等情况,保持施工现场的整洁和有序。

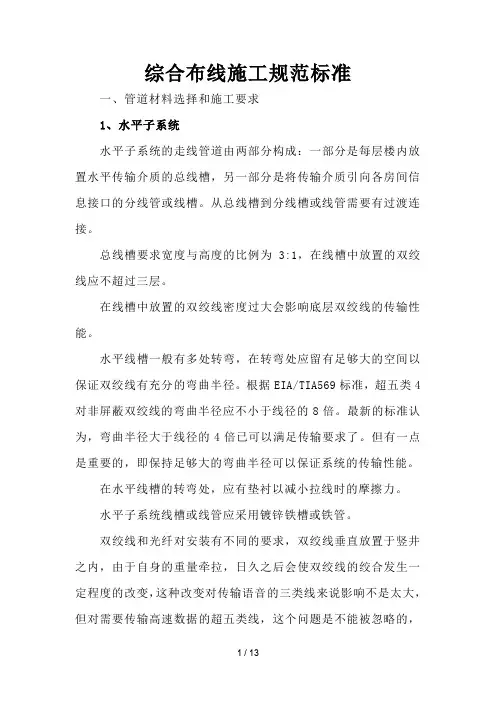

综合布线施工规范标准一、管道材料选择和施工要求1、水平子系统水平子系统的走线管道由两部分构成:一部分是每层楼内放置水平传输介质的总线槽,另一部分是将传输介质引向各房间信息接口的分线管或线槽。
从总线槽到分线槽或线管需要有过渡连接。
总线槽要求宽度与高度的比例为3:1,在线槽中放置的双绞线应不超过三层。
在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。
水平线槽一般有多处转弯,在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。
根据EIA/TIA569标准,超五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。
最新的标准认为,弯曲半径大于线径的4倍已可以满足传输要求了。
但有一点是重要的,即保持足够大的弯曲半径可以保证系统的传输性能。
在水平线槽的转弯处,应有垫衬以减小拉线时的摩擦力。
水平子系统线槽或线管应采用镀锌铁槽或铁管。
双绞线和光纤对安装有不同的要求,双绞线垂直放置于竖井之内,由于自身的重量牵拉,日久之后会使双绞线的绞合发生一定程度的改变,这种改变对传输语音的三类线来说影响不是太大,但对需要传输高速数据的超五类线,这个问题是不能被忽略的,因此设计垂直竖井内的线槽时应仔细考虑双绞线的固定。
双绞线的固定时的力的大小是应该受到重视的一种技巧,如果扎线太紧可能会降低NEXT值,从而影响线缆的传输性能。
2、缆线的敷设和保护方式检验1)缆线般应按下列要求敷设:缆线的型式、规格应与设计规定相符。
缆线的布放应自然平直,不得产生扭绞、打圈接头等现象,不应受外力的挤压和损伤。
缆线两端应贴有标签,应标明编号,标签书写应清晰,端正和正确。
标签应选用不易损坏的材料。
缆线终接后,应有余量。
交接间、设备间对绞电缆预留长度宜为0.5~1.0m,工作区为10~30mm;光缆布放宜盘留,预留长度宜为3~5m,有特殊要求的应按设计要求预留长度。
2)缆线的弯曲半径应符合下列规定:(1)非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍;(2)屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的6~10倍;(3)主干对绞电缆的弯曲半径应至少为电缆外径的10倍;(4)光缆的弯曲半径应至少为光缆外径的15倍。

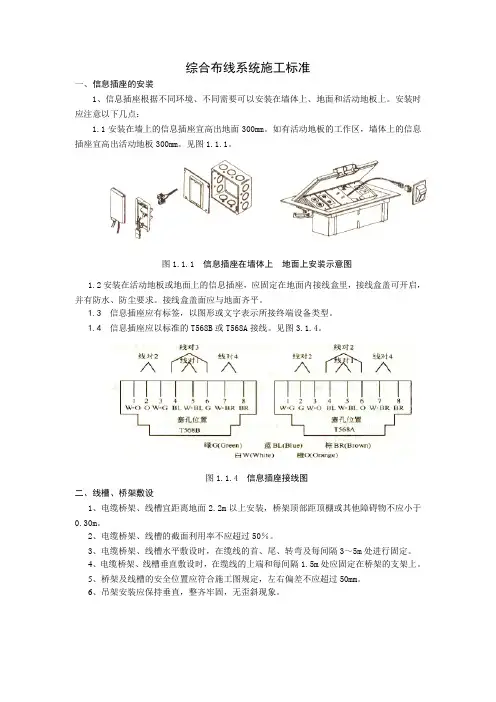

综合布线系统施工标准一、信息插座的安装1、信息插座根据不同环境、不同需要可以安装在墙体上、地面和活动地板上。
安装时应注意以下几点:1.1安装在墙上的信息插座宜高出地面300mm。
如有活动地板的工作区,墙体上的信息插座宜高出活动地板300mm。
见图1.1.1。
图1.1.1 信息插座在墙体上地面上安装示意图1.2安装在活动地板或地面上的信息插座,应固定在地面内接线盒里,接线盒盖可开启,并有防水、防尘要求。
接线盒盖面应与地面齐平。
1.3 信息插座应有标签,以图形或文字表示所接终端设备类型。
1.4 信息插座应以标准的T568B或T568A接线。
见图3.1.4。
图1.1.4 信息插座接线图二、线槽、桥架敷设1、电缆桥架、线槽宜距离地面2.2m以上安装,桥架顶部距顶棚或其他障碍物不应小于0.30m。
2、电缆桥架、线槽的截面利用率不应超过50%。
3、电缆桥架、线槽水平敷设时,在缆线的首、尾、转弯及每间隔3~5m处进行固定。
4、电缆桥架、线槽垂直敷设时,在缆线的上端和每间隔1.5m处应固定在桥架的支架上。
5、桥架及线槽的安全位置应符合施工图规定,左右偏差不应超过50mm。
6、吊架安装应保持垂直,整齐牢固,无歪斜现象。
三、线缆敷设1、缆线布放两端应贴有标签,表明起始和终端位置,标签书写应清晰、端正和正确。
2、线缆的布放应平直,不得产生扭绞、打圈等现象,不应受到外力的挤压和损伤。
3、缆线布放时应有冗余。
在交接间、设备间对绞电缆预留长度一般为3~6m,工作区为0.3~0.6m;光缆在设备端预留长度一般为5~10m。
有特殊要求的应按设计要求预留长度。
四、弱电线路的走线1、在一个楼层上,沿地板或天花板走线五、线路的规划等1.强电配电箱一定要距离地面高1.5米之上,并且和给排水线路分离至少3米以上距离;4. 拉线钱一定要把线理线一定要将线理顺;5.强弱电的走线线路一定要分开走各自的走线槽,不能混合在一起;各自的线槽上下搭架的时候,距离至少分隔20CM,弱电线槽一般放到强电线槽的上方;6.一定要做好测试线路连通性测试;7.布线时候最重要的是要做好线的对称标示,最好是能够对称用标签机打标签做标记;8.网络机柜与强电位置一般为相互成对称方向布置;9.机柜安装布置图10.服务器机柜布置。

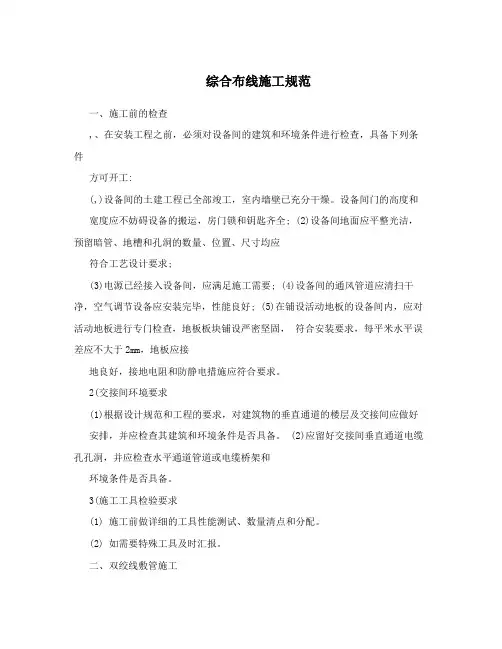

综合布线施工规范一、施工前的检查,、在安装工程之前,必须对设备间的建筑和环境条件进行检查,具备下列条件方可开工:(,)设备间的土建工程已全部竣工,室内墙壁已充分干燥。
设备间门的高度和宽度应不妨碍设备的搬运,房门锁和钥匙齐全; (2)设备间地面应平整光洁,预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求;(3)电源已经接入设备间,应满足施工需要; (4)设备间的通风管道应清扫干净,空气调节设备应安装完毕,性能良好; (5)在铺设活动地板的设备间内,应对活动地板进行专门检查,地板板块铺设严密坚固,符合安装要求,每平米水平误差应不大于2mm,地板应接地良好,接地电阻和防静电措施应符合要求。
2(交接间环境要求(1)根据设计规范和工程的要求,对建筑物的垂直通道的楼层及交接间应做好安排,并应检查其建筑和环境条件是否具备。
(2)应留好交接间垂直通道电缆孔孔洞,并应检查水平通道管道或电缆桥架和环境条件是否具备。
3(施工工具检验要求(1) 施工前做详细的工具性能测试、数量清点和分配。
(2) 如需要特殊工具及时汇报。
二、双绞线敷管施工1. 金属管的敷设(1)金属管的要求金属管应符合设计文件的规定,表面不应有穿孔、裂缝和明显的凹凸不平,内壁应光滑,不允许有锈蚀。
在易受机械损伤的地方和在受力较大处直埋时,应采用足够强度的管材。
(2)金属管的切割套丝在配管时,根据实际需要长度,对管子进行切割。
管子的切割可使用钢锯、管子切割刀或电动切管机,严禁用气割。
管子和管子连接,管子和接线盒、配线箱的连接,都需要在管子端部进行套丝。
套丝时,先将管子在管钳上固定压紧,然后在套丝,套完后应立即清扫管口,将管口端面和内壁的毛刺锉光,使管口保持光滑。
(3)金属管的弯曲在敷设时,应尽量减少弯头,每根管的弯头不应超过3个,直角弯头不应超过2个,并不应有S弯出现。
金属管的弯曲一般都用弯管进行。
先将管子需要弯曲部位的前段放在弯管器内,焊缝放在弯曲方向背面或侧面,以防管子弯扁,然后用脚踩住管子,手板弯管器,便可得到所需要的弯度。
综合布线施工规范标准一、管道材料选择和施工要求1、水平子系统水平子系统的走线管道由两部分构成:一部分是每层楼内放置水平传输介质的总线槽,另一部分是将传输介质引向各房间信息接口的分线管或线槽。
从总线槽到分线槽或线管需要有过渡连接。
总线槽要求宽度与高度的比例为3:1,在线槽中放置的双绞线应不超过三层。
在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。
水平线槽一般有多处转弯,在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。
根据EIA/TIA569标准,超五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。
最新的标准认为,弯曲半径大于线径的4倍已可以满足传输要求了。
但有一点是重要的,即保持足够大的弯曲半径可以保证系统的传输性能。
在水平线槽的转弯处,应有垫衬以减小拉线时的摩擦力。
水平子系统线槽或线管应采用镀锌铁槽或铁管。
双绞线和光纤对安装有不同的要求,双绞线垂直放置于竖井之内,由于自身的重量牵拉,日久之后会使双绞线的绞合发生一定程度的改变,这种改变对传输语音的三类线来说影响不是太大,但对需要传输高速数据的超五类线,这个问题是不能被忽略的,因此设计垂直竖井内的线槽时应仔细考虑双绞线的固定。
双绞线的固定时的力的大小是应该受到重视的一种技巧,如果扎线太紧可能会降低NEXT值,从而影响线缆的传输性能。
2、缆线的敷设和保护方式检验1)缆线般应按下列要求敷设:缆线的型式、规格应与设计规定相符。
缆线的布放应自然平直,不得产生扭绞、打圈接头等现象,不应受外力的挤压和损伤。
缆线两端应贴有标签,应标明编号,标签书写应清晰,端正和正确。
标签应选用不易损坏的材料。
缆线终接后,应有余量。
交接间、设备间对绞电缆预留长度宜为0.5~1.0m,工作区为10~30mm;光缆布放宜盘留,预留长度宜为3~5m,有特殊要求的应按设计要求预留长度。
2)缆线的弯曲半径应符合下列规定:(1)非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍;(2)屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的6~10倍;(3)主干对绞电缆的弯曲半径应至少为电缆外径的10倍;(4)光缆的弯曲半径应至少为光缆外径的15倍。

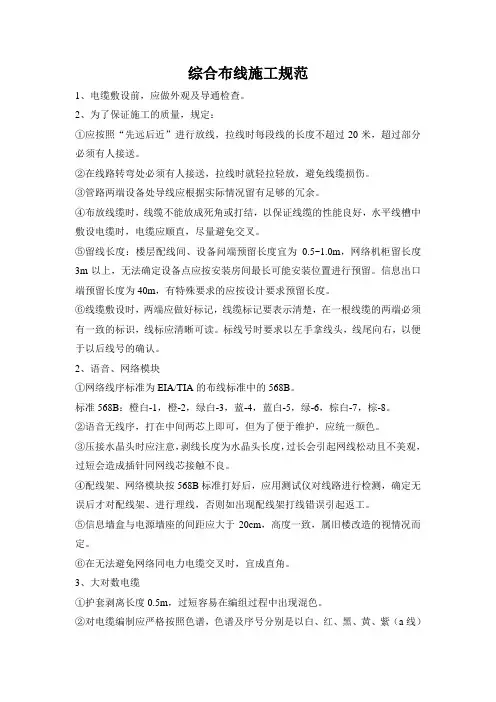

综合布线施工规范1、电缆敷设前,应做外观及导通检查。
2、为了保证施工的质量,规定:①应按照“先远后近”进行放线,拉线时每段线的长度不超过20米,超过部分必须有人接送。
②在线路转弯处必须有人接送,拉线时就轻拉轻放,避免线缆损伤。
③管路两端设备处导线应根据实际情况留有足够的冗余。
④布放线缆时,线缆不能放成死角或打结,以保证线缆的性能良好,水平线槽中敷设电缆时,电缆应顺直,尽量避免交叉。
⑤留线长度:楼层配线间、设备问端预留长度宜为0.5~1.0m,网络机柜留长度3m以上,无法确定设备点应按安装房间最长可能安装位置进行预留。
信息出口端预留长度为40m,有特殊要求的应按设计要求预留长度。
⑥线缆敷设时,两端应做好标记,线缆标记要表示清楚,在一根线缆的两端必须有一致的标识,线标应清晰可读。
标线号时要求以左手拿线头,线尾向右,以便于以后线号的确认。
2、语音、网络模块①网络线序标准为EIA/TIA的布线标准中的568B。
标准568B:橙白-1,橙-2,绿白-3,蓝-4,蓝白-5,绿-6,棕白-7,棕-8。
②语音无线序,打在中间两芯上即可,但为了便于维护,应统一颜色。
③压接水晶头时应注意,剥线长度为水晶头长度,过长会引起网线松动且不美观,过短会造成插针同网线芯接触不良。
④配线架、网络模块按568B标准打好后,应用测试仪对线路进行检测,确定无误后才对配线架、进行理线,否则如出现配线架打线错误引起返工。
⑤信息墙盒与电源墙座的间距应大于20cm,高度一致,属旧楼改造的视情况而定。
⑥在无法避免网络同电力电缆交叉时,宜成直角。
3、大对数电缆①护套剥离长度0.5m,过短容易在编组过程中出现混色。
②对电缆编制应严格按照色谱,色谱及序号分别是以白、红、黑、黄、紫(a线)五种颜色作为基本色,蓝、桔、绿、棕、灰(b线)五种颜色作为循环色循环而成。
③100对线缆里面用蓝、橙、绿、棕四色的丝带分成四个25对分组,分组后要严格照色谱进行排序。

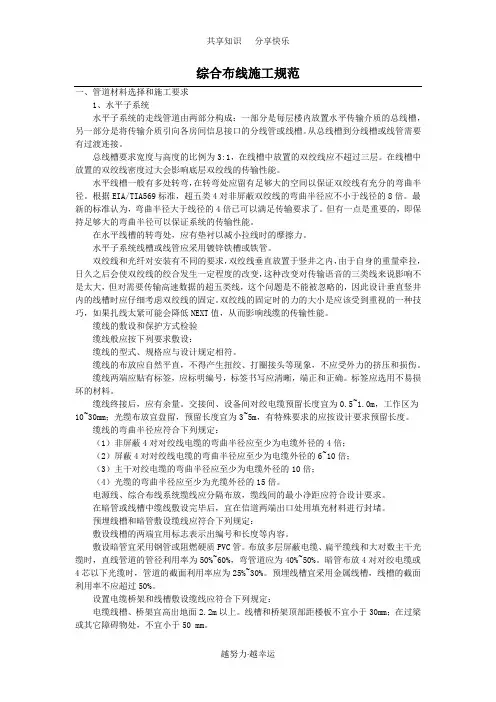

综合布线施工规范一、管道材料选择和施工要求1、水平子系统水平子系统的走线管道由两部分构成:一部分是每层楼内放置水平传输介质的总线槽,另一部分是将传输介质引向各房间信息接口的分线管或线槽。
从总线槽到分线槽或线管需要有过渡连接。
总线槽要求宽度与高度的比例为3:1,在线槽中放置的双绞线应不超过三层。
在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。
水平线槽一般有多处转弯,在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。
根据EIA/TIA569标准,超五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。
最新的标准认为,弯曲半径大于线径的4倍已可以满足传输要求了。
但有一点是重要的,即保持足够大的弯曲半径可以保证系统的传输性能。
在水平线槽的转弯处,应有垫衬以减小拉线时的摩擦力。
水平子系统线槽或线管应采用镀锌铁槽或铁管。
双绞线和光纤对安装有不同的要求,双绞线垂直放置于竖井之内,由于自身的重量牵拉,日久之后会使双绞线的绞合发生一定程度的改变,这种改变对传输语音的三类线来说影响不是太大,但对需要传输高速数据的超五类线,这个问题是不能被忽略的,因此设计垂直竖井内的线槽时应仔细考虑双绞线的固定。
双绞线的固定时的力的大小是应该受到重视的一种技巧,如果扎线太紧可能会降低NEXT值,从而影响线缆的传输性能。
缆线的敷设和保护方式检验缆线般应按下列要求敷设:缆线的型式、规格应与设计规定相符。
缆线的布放应自然平直,不得产生扭绞、打圈接头等现象,不应受外力的挤压和损伤。
缆线两端应贴有标签,应标明编号,标签书写应清晰,端正和正确。
标签应选用不易损坏的材料。
缆线终接后,应有余量。
交接间、设备间对绞电缆预留长度宜为0.5~1.0m,工作区为10~30mm;光缆布放宜盘留,预留长度宜为3~5m,有特殊要求的应按设计要求预留长度。
缆线的弯曲半径应符合下列规定:(1)非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍;(2)屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的6~10倍;(3)主干对绞电缆的弯曲半径应至少为电缆外径的10倍;(4)光缆的弯曲半径应至少为光缆外径的15倍。

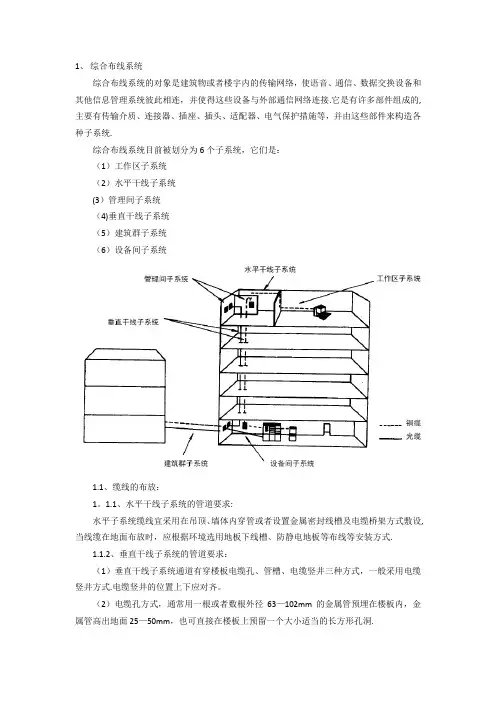

1、综合布线系统综合布线系统的对象是建筑物或者楼宇内的传输网络,使语音、通信、数据交换设备和其他信息管理系统彼此相连,并使得这些设备与外部通信网络连接.它是有许多部件组成的,主要有传输介质、连接器、插座、插头、适配器、电气保护措施等,并由这些部件来构造各种子系统.综合布线系统目前被划分为6个子系统,它们是:(1)工作区子系统(2)水平干线子系统(3)管理间子系统(4)垂直干线子系统(5)建筑群子系统(6)设备间子系统1.1、缆线的布放:1。
1.1、水平干线子系统的管道要求:水平子系统缆线宜采用在吊顶、墙体内穿管或者设置金属密封线槽及电缆桥架方式敷设,当线缆在地面布放时,应根据环境选用地板下线槽、防静电地板等布线等安装方式.1.1.2、垂直干线子系统的管道要求:(1)垂直干线子系统通道有穿楼板电缆孔、管槽、电缆竖井三种方式,一般采用电缆竖井方式.电缆竖井的位置上下应对齐。
(2)电缆孔方式,通常用一根或者数根外径63—102mm的金属管预埋在楼板内,金属管高出地面25—50mm,也可直接在楼板上预留一个大小适当的长方形孔洞.(3)管道敷设方式包括明管和暗管.1。
1。
3、建筑群子系统的管道要求:建筑群子系统之间的线缆宜采用地下管道或者电缆沟敷设方式,并应符合相关规定要求。
1.1.4、线缆布放要求:(1)线缆的规格与设计相符;(2)线缆在各种环境中的敷设方式、布放间距与设计相符;(3)线缆布放应自然平直,不得产生扭绞、打圈接头等现象,不应受外力挤压或损伤;(4)线缆两端应贴有标签,标签字迹清晰、正确,标签应选用不易损坏的材料;(5)线缆布放应留有余量,以防变更。
双绞线缆预留长度在工作区为10cm,设备间为3—5m;光缆布放路由宜盘留,预留长度为3—5m,有特殊要求的按设计要求;(6)线缆应远离高温和电磁干扰的场所;(7)线缆间的最小间距应符合如下要求:A、电源线、综合布线系统线缆应分隔布放,平行敷设时间距在30cm以上B、对于有保密要求的工程,信号线、电力线、接地线的间距应符合相应的保密规定,对于有保密要求的线缆宜采取独立的金属管或金属线槽敷设;(8)屏蔽电缆的屏蔽层端到端应保持完好的导通性(9)预埋线槽和暗管敷设应符合以下规定:A、敷设线槽和暗管的两端宜用标志标出编号内容;B、预埋线槽宜采用金属线槽,截面利用率为30%—50%.C、敷设暗管宜采用钢管或PVC管,布放大对数主干线缆或4芯以上光缆时,管径利用率应为50%。
•综合布线施工规范与工艺(合用于强电与弱电改造)一、一般规定1 、本章合用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电;大功率家电设备应独立配线安装插座。
3 、配线时,相线与零线的颜色应不同;同一住宅相线(L )颜色应统一,零线(N )宜用蓝色,保护线(PE )必须用黄绿双色线。
4 、导线间和导线对地间电阻必须大于0.5M Ω。
5 、各弱电子系统均用星型结构。
6 、进线穿线管2~3 根从户外引入家用信息接入箱。
出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管(穿线管)应采用钢管或阻燃硬质聚氯乙烯管(硬质PVC 管)。
7 、直线管的管径运用率应为50%~60% ,弯管的管径运用率应为40%~50% 。
8 、所布线路上存在局部干扰源,且不能满足最小净距离规定期,应采用钢管。
9 、暗管直线敷设长度超过30 米时,中间应加装过线盒。
10、暗管必须弯曲敷设时,其路由长度应≤15 米,且该段内不得有S 弯。
连续弯曲超过2 次时,应加装过线盒。
所有转弯处均用弯管器完毕,为标准的转弯半径。
不得采用国家明令严禁的三通四通等。
11、暗管弯曲半径不得小于该管外径的6~10 倍。
12、在暗管孔内不得有各种线缆接头。
13、电源线配线时,所用导线截面积应满足用电设备最大输出功率。
14、电线与暖气、热水、煤气管之间的平行距离不应小于300mm ,交*距离不应小于100mm 。
15、穿入配管导线的接头应设在接线盒内,接头搭接牢固,涮锡并用绝缘带包缠应均匀紧密。
16、暗盒均应当加装螺接以保护线路。
二、重要材料质量规定1、电器、电料的规格、型号应符合设计规定及国家现行电器产品标准的有关规定。
①电源线:根据国家标准,单个电器支线、开关线用标准 1.5 平方毫米线,主线用标准 2.5 平方毫米线;空调插座用4 毫米平方线;②背景音乐线:标准2 ×0.3 平方毫米线③围绕音响线:标准100-300 芯无氧铜④视频线:标准AV 影音共享线⑤网络线:超五类UTP 双绞线⑥有线电视线:宽带同轴电缆2 、电器、电料的包装应完好,材料外观不应有破损,附件、备件应齐全。

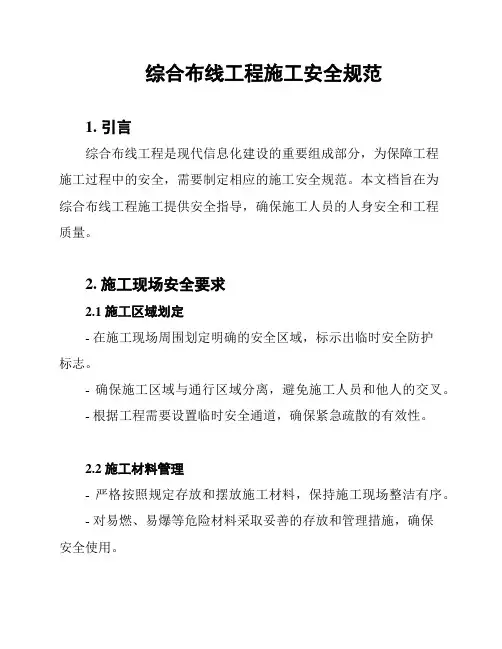

综合布线工程施工安全规范1. 引言综合布线工程是现代信息化建设的重要组成部分,为保障工程施工过程中的安全,需要制定相应的施工安全规范。
本文档旨在为综合布线工程施工提供安全指导,确保施工人员的人身安全和工程质量。
2. 施工现场安全要求2.1 施工区域划定- 在施工现场周围划定明确的安全区域,标示出临时安全防护标志。
- 确保施工区域与通行区域分离,避免施工人员和他人的交叉。
- 根据工程需要设置临时安全通道,确保紧急疏散的有效性。
2.2 施工材料管理- 严格按照规定存放和摆放施工材料,保持施工现场整洁有序。
- 对易燃、易爆等危险材料采取妥善的存放和管理措施,确保安全使用。
- 对有害物品和有毒气体,应进行专门储存和处理,避免对人员造成伤害。
2.3 施工机械设备使用- 确保施工机械设备符合国家安全标准,且操作人员具备相关资质。
- 定期对施工机械设备进行检查和维护,确保其正常运行并避免事故发生。
- 严禁未经许可的人员擅自操作施工机械设备,避免意外伤害和设备损坏。
3. 施工作业安全要求3.1 基础设施施工- 在施工前进行必要的勘察和分析,确定施工所需的材料和工具。
- 采取适当的防护措施,如搭建脚手架、使用护栏等,确保人员安全。
- 对挖掘和填土等作业,在施工前进行充分检查,确保工地稳定和安全。
3.2 电缆敷设和连接- 在敷设电缆时,注意保护电缆的绝缘层,避免机械损伤和电气短路。
- 严格按照设计图纸和规范要求进行连接和绝缘处理,确保施工质量和安全性。
- 在电缆连接处采取防水措施,防止水分进入导致设备损坏和电气事故。
3.3 安全防火措施- 在施工现场设置灭火器和灭火设备,并进行定期检查和维护。
- 禁止在施工区域内吸烟或使用明火,防止火灾事故的发生。
- 对易燃材料、电缆等进行分类储存,确保安全防火措施的有效性。
4. 施工人员安全教育和培训- 施工人员应接受相关领域的安全教育和培训,了解施工安全规范和操作规程。
- 定期进行施工安全培训,提升施工人员的安全意识和应急处置能力。

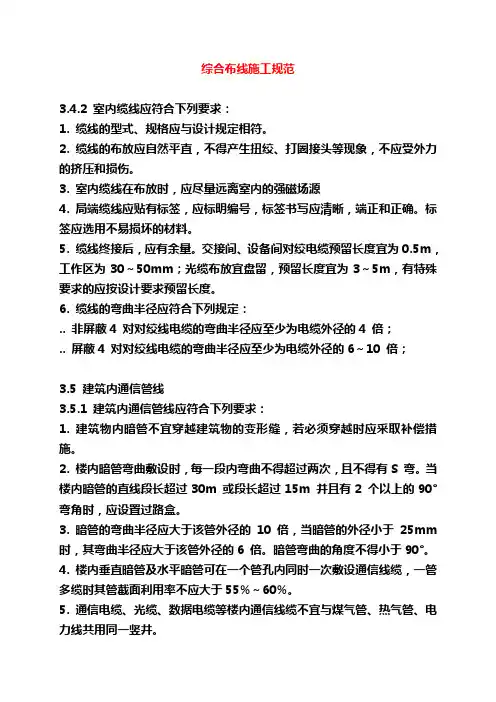

综合布线施工规范3.4.2 室内缆线应符合下列要求:1. 缆线的型式、规格应与设计规定相符。
2. 缆线的布放应自然平直,不得产生扭绞、打圈接头等现象,不应受外力的挤压和损伤。
3. 室内缆线在布放时,应尽量远离室内的强磁场源4. 局端缆线应贴有标签,应标明编号,标签书写应清晰,端正和正确。
标签应选用不易损坏的材料。
5. 缆线终接后,应有余量。
交接间、设备间对绞电缆预留长度宜为0.5m,工作区为30~50mm;光缆布放宜盘留,预留长度宜为3~5m,有特殊要求的应按设计要求预留长度。
6. 缆线的弯曲半径应符合下列规定:.. 非屏蔽4 对对绞线电缆的弯曲半径应至少为电缆外径的4 倍;.. 屏蔽4 对对绞线电缆的弯曲半径应至少为电缆外径的6~10 倍;3.5 建筑内通信管线3.5.1 建筑内通信管线应符合下列要求:1. 建筑物内暗管不宜穿越建筑物的变形缝,若必须穿越时应采取补偿措施。
2. 楼内暗管弯曲敷设时,每一段内弯曲不得超过两次,且不得有S 弯。
当楼内暗管的直线段长超过30m 或段长超过15m 并且有2 个以上的90°弯角时,应设置过路盒。
3. 暗管的弯曲半径应大于该管外径的10 倍,当暗管的外径小于25mm 时,其弯曲半径应大于该管外径的6 倍。
暗管弯曲的角度不得小于90°。
4. 楼内垂直暗管及水平暗管可在一个管孔内同时一次敷设通信线缆,一管多缆时其管截面利用率不应大于55%~60%。
5. 通信电缆、光缆、数据电缆等楼内通信线缆不宜与煤气管、热气管、电力线共用同一竖井。
6. 楼内暗配线管网与其他管线最小净值应符合规定。
3.5.2 桥架(线槽)安装应符合以下要求:1. 线槽路由应合理,安装应横平竖直、牢固、美观,并与其他管槽保持适当间距,便利布线。
2. 水平线槽与垂直线槽、线槽与箱(盒)、转角、坡度等接口处安装要求紧密、美观。
线槽与管路应用金属软管过渡,在超过1.2M 时需用硬管连接,连接时要用专用接头连接,并做好固定。
综合布线系统安装施工工艺标准料管暗敷设要求:3.3.1.1暗敷管宜采用金属管或阻燃型硬质(PVC)塑料管,预埋在墙体中间的暗管内径不宜超过50mm,楼板中的暗管内径宜为15~25mm。
直线布管30m处应设置拉线盒或接线箱。
3.3.1.2暗配管制转弯角度应大于90°,在路径上每根暗管的转弯角度不得多于二个,并不应有S弯出现。
在弯曲布管时每间隔15m处,应设置暗拉线盒或接线箱。
3.3.1.3暗配管转弯的弯曲半径不应小于该管外径的6倍,如暗管外径大于50mm时,不应小于10倍。
3.3.2金属线槽地面暗敷设要求:3.3.2.1在建筑物中预埋线槽,可根据其尺寸不同,按一层或二层设置,应至少预埋二根以上,线槽截面高度不宜超过25mm。
3.3.2.2线槽直埋长度超过6m或在线槽路由交叉、转弯时,宜设置拉线盒,以便于布放缆线和维修。
3.3.2.3拉线盒应能开启,并与地面齐平,盒盖处应采取防水措施。
3.3.2.4线槽宜采用金属管引入分线盒内。
预埋金属线槽见图3.3.2.4所示。
有关地面金属线槽安装施工工艺请按有关章节要求施工。
图3.3.2.4预埋金属线槽示意图3.3.3格形楼板下暗敷设格形线槽和沟槽要求:3.3.3.1格形线槽与沟槽构成请见图3.3.3.1所示。
图3.3.3.1格形线槽与沟槽构成示意图3.3.3.2沟槽和格形线槽必须沟通。
3.3.3.3沟槽盖板可开启,并与地面平齐,盖板和信息插座出口处应采取防水措施。
3.3.3.4桥架敷设要求:3.3.4.1桥架水平敷设时,吊(支)架间距一般为1.5m~3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。
3.3.4.2桥架及槽道水平度每米偏差不应超过50mm。
3.3.4.3桥架及槽道水平度过每米偏差不应超过2mm。
3.3.4.4垂直桥架及槽道应与地面保持垂直,并无倾斜现象,垂直度偏差不应超过3mm。
3.3.4.5两槽道拼接处水平度偏差不应超过2mm。
3.3.4.6吊(支)架安装应保持垂直平整,排列整齐,固定牢固,无歪斜现象。
建筑综合布线工程施工规范一、工程概述建筑综合布线工程是指通过光纤、电缆、布线管道等设施,实现建筑内部各种信息设备(如电话、网络、安防、监控等设备)之间的联接和互通。
其施工规范的制定是为了确保工程质量,保障施工安全,提高工程效率。
二、施工前的准备工作1. 制定施工方案:在施工前,需根据设计图纸和施工要求,制定详细施工方案,包括施工流程、施工进度、施工队伍组织等内容。
2. 资质审批:施工单位需提供相关的资质证明,并通过相关部门审批,获取施工许可证。
3. 人员培训:施工单位需对参与施工的工程人员进行相应的技术培训,确保他们具备必要的专业知识和操作技能。
4. 设备准备:准备好施工所需的各类设备和工具,如电缆、管道、接头、测试仪器等。
5. 安全防护措施:要对施工现场进行安全评估,落实安全防护措施,确保施工过程中的安全。
6. 施工材料检验:对所使用的电缆、管道等材料进行检验,确保符合相关标准和规范要求。
三、施工工艺与方法1. 管道敷设:根据设计图纸,合理布置各种布线管道,包括穿墙管、穿梁管、沟槽等,保证布线管道的整齐、美观、合理。
2. 电缆敷设:在布线管道内进行电缆敷设,应按照标准要求,做好电缆的分类、固定和绝缘工作。
3. 纤维光缆接续:在光缆的接续工作中,需在接头盒内进行光纤的接续和固定,保证光缆的连接质量。
4. 设备接驳:对各类信息设备(如网络交换机、电话分机等)进行接入,确保设备之间的联通。
5. 系统测试:完成全部布线工作后,对整个系统进行测试,包括网络连接测试、电缆测试、信号检测等。
四、施工现场管理1. 施工协调:加强与其他工程的协调配合,确保各项工程施工井然有序。
2. 质量监督:设置专门的质量监督人员,加强对施工质量的监督和检查。
3. 安全管理:落实安全生产责任制,加强对施工现场的安全管理,杜绝安全事故的发生。
4. 施工记录:要求施工单位对施工过程进行详细记录,包括施工进度、施工质量、材料使用情况等。
综合布线施工规范一、管道材料选择和施工要求1、水平子系统水平子系统的走线管道由两部分构成:一部分是每层楼内放置水平传输介质的总线槽,另一部分是将传输介质引向各房间信息接口的分线管或线槽.从总线槽到分线槽或线管需要有过渡连接。
总线槽要求宽度与高度的比例为3:1,在线槽中放置的双绞线应不超过三层。
在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。
水平线槽一般有多处转弯,在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。
根据EIA/TIA569标准,超五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。
最新的标准认为,弯曲半径大于线径的4倍已可以满足传输要求了.但有一点是重要的,即保持足够大的弯曲半径可以保证系统的传输性能。
在水平线槽的转弯处,应有垫衬以减小拉线时的摩擦力。
水平子系统线槽或线管应采用镀锌铁槽或铁管。
双绞线和光纤对安装有不同的要求,双绞线垂直放置于竖井之内,由于自身的重量牵拉,日久之后会使双绞线的绞合发生一定程度的改变,这种改变对传输语音的三类线来说影响不是太大,但对需要传输高速数据的超五类线,这个问题是不能被忽略的,因此设计垂直竖井内的线槽时应仔细考虑双绞线的固定。
双绞线的固定时的力的大小是应该受到重视的一种技巧,如果扎线太紧可能会降低NEXT值,从而影响线缆的传输性能.缆线的敷设和保护方式检验缆线般应按下列要求敷设:缆线的型式、规格应与设计规定相符。
缆线的布放应自然平直,不得产生扭绞、打圈接头等现象,不应受外力的挤压和损伤。
缆线两端应贴有标签,应标明编号,标签书写应清晰,端正和正确。
标签应选用不易损坏的材料。
缆线终接后,应有余量。
交接间、设备间对绞电缆预留长度宜为0。
5~1。
0m,工作区为10~30mm;光缆布放宜盘留,预留长度宜为3~5m,有特殊要求的应按设计要求预留长度.缆线的弯曲半径应符合下列规定:(1)非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍;(2)屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的6~10倍;(3)主干对绞电缆的弯曲半径应至少为电缆外径的10倍;(4)光缆的弯曲半径应至少为光缆外径的15倍.电源线、综合布线系统缆线应分隔布放,缆线间的最小净距应符合设计要求.在暗管或线槽中缆线敷设完毕后,宜在信道两端出口处用填充材料进行封堵。
综合布线施工规范综合布线施工规范是指在建筑物内进行综合布线工程时,需要按照一定的规范和标准进行施工,以确保布线系统的正常运行和安全可靠。
下面是一份综合布线施工规范的示例,供参考:一、总则1.1 施工单位应具备相关从业资质,并负责组织和实施综合布线工程的施工。
1.2 施工单位要严格按照设计图纸和相关技术规范进行施工,保证施工质量和安全。
1.3 施工过程中要注意保护现场设备和结构,减少对现有建筑和设备的损坏。
二、施工前准备2.1 施工前应对设计图纸进行认真研究,了解综合布线系统的整体结构和施工要求。
2.2 施工前应进行现场勘测,了解各种管线的走向和敷设条件,制定合理的施工方案。
2.3 施工前应检查施工设备和器材的完好性和安全性,确保能满足施工的需求。
三、施工过程3.1 综合布线设备的布线应符合现行国家和行业标准,走线要求整齐、美观,并与建筑物的结构相协调。
3.2 管线敷设要遵守施工图纸要求和相应的技术规范,确保各种管线的弯曲半径和敷设间距符合标准要求。
3.3 管线敷设时要注意避开强电设备、高频电器、热源和电磁干扰等,以免造成信号干扰或设备故障。
3.4 管线和电缆的固定和支架应牢固可靠,不得影响建筑的结构安全和设备的正常运行。
3.5 所有接头和连接部位应采用合适的接头和连接器,并进行良好的连接,以避免因接触不良而造成的信号损失或设备故障。
3.6 施工过程中要注意施工现场的整洁和安全,及时清理施工垃圾和可燃材料,定期检查施工设备的安全性能。
四、施工验收4.1 施工完成后,施工单位应对综合布线系统进行全面的检查和测试,确保每一项功能都能正常运行。
4.2 施工单位应向业主提供相关的施工记录、检测报告和索赔协议等,以备后期维护和管理。
4.3 施工单位要配合业主和相关单位进行最终的验收,按照验收规程和标准进行验收,确保综合布线系统符合要求。
4.4 验收合格后,施工单位应及时整理施工现场,清理施工设备和材料,移交给业主维护和管理。
综合布线施工规范1设备安装1.1配线设备机架安装1.机柜、机架安装应牢固,各种零件齐全,漆面完好,标志清晰;垂直偏差度不应大于3mm,底座水平偏差度不应大于2mm;安装位置与距离应符合设计要求。
2.采用下走线方式,架底位置应与电缆上线孔相对应。
接线端子各种标志应齐全。
3.机架上的各种零件不得脱落或碰坏。
漆面如有脱落应予以补漆,各种标志完整清晰。
4.机架的安装应牢固,应按设计图的防振要求进行加固。
5.安装机架面板,架前应留有1.5m空间,机架背面离墙距离应大于0.8m,以便于安装和施工。
6.壁挂式机架底距地面宜为300~800mm。
1.2各类接线模块安装1.模块设备应完整、安装就位、标志齐全;安装螺丝拧紧,面板应保持在一个水平面内。
2.8位模块应完整、安装就位、标志齐全;安装螺丝拧紧,面板应保持在一个水平面内。
1.3信息插座安装1.安装在活动地板或地面上,应固定在接线盒内,接线盒盖应可开启,并应有防水、防尘、抗压功能。
2.安装在墙体上,宜高出地面300mm;如地面采用活动地板时,应加上活动地板内净高尺寸。
信息插座应有标志,安装位置应符合设计要求。
3.信息插座底座的固定方法以施工现场条件而定,宜采用扩张螺钉、射钉等方式。
4.固定螺丝需拧紧,不应产生松动现象。
5.信息插座应有标签,以颜色、图形、文字表示所接终端设备类型。
1.4线缆终接缆线终接前必须核对缆线标志,缆线终接处必须牢固,接触良好,缆线中间不允许有接头,缆线终接应符合设计和施工操作规程。
1.5系统测试系统电气性能测试及光纤系统性能测试必须符合本规程和GB/T 50312—2003的规定以及系统设计要求。
2质量检测2.1系统安装检测I 主控项目1.缆线敷设和终接的检测应符合GB/T 50312—2000中第5.1.1、第6.0.2、第6.O.3条的规定,应对以下项目进行检测:(1)缆线的弯曲半径。
(2)预埋线槽和暗管的敷设。
(3)电源线与综合布线系统缆线应分隔布放,缆线间的最小净距应符合设计要求。
1、综合布线系统
综合布线系统的对象是建筑物或者楼宇内的传输网络,使语音、通信、数据交换设备和其他信息管理系统彼此相连,并使得这些设备与外部通信网络连接。
它是有许多部件组成的,主要有传输介质、连接器、插座、插头、适配器、电气保护措施等,并由这些部件来构造各种子系统。
综合布线系统目前被划分为6个子系统,它们是:
(1)工作区子系统
(2)水平干线子系统
(3)管理间子系统
(4)垂直干线子系统
(5)建筑群子系统
(6)设备间子系统
1.1、缆线的布放:
1.1.1、水平干线子系统的管道要求:
水平子系统缆线宜采用在吊顶、墙体内穿管或者设置金属密封线槽及电缆桥架方式敷设,当线缆在地面布放时,应根据环境选用地板下线槽、防静电地板等布线等安装方式。
1.1.2、垂直干线子系统的管道要求:
(1)垂直干线子系统通道有穿楼板电缆孔、管槽、电缆竖井三种方式,一般采用电缆竖井方式。
电缆竖井的位置上下应对齐。
(2)电缆孔方式,通常用一根或者数根外径63—102mm的金属管预埋在楼板内,金属管高出地面25—50mm,也可直接在楼板上预留一个大小适当的长方形孔洞。
(3)管道敷设方式包括明管和暗管。
1.1.3、建筑群子系统的管道要求:
建筑群子系统之间的线缆宜采用地下管道或者电缆沟敷设方式,并应符合相关规定要求。
1.1.4、线缆布放要求:
(1)线缆的规格与设计相符;
(2)线缆在各种环境中的敷设方式、布放间距与设计相符;
(3)线缆布放应自然平直,不得产生扭绞、打圈接头等现象,不应受外力挤压或损伤;
(4)线缆两端应贴有标签,标签字迹清晰、正确,标签应选用不易损坏的材料;
(5)线缆布放应留有余量,以防变更。
双绞线缆预留长度在工作区为10cm,设备间为
3-5m;光缆布放路由宜盘留,预留长度为3-5m,有特殊要求的按设计要求;
(6)线缆应远离高温和电磁干扰的场所;
(7)线缆间的最小间距应符合如下要求:
A、电源线、综合布线系统线缆应分隔布放,平行敷设时间距在30cm以上
B、对于有保密要求的工程,信号线、电力线、接地线的间距应符合相应的保密规定,对于有保密要求的线缆宜采取独立的金属管或金属线槽敷设;
(8)屏蔽电缆的屏蔽层端到端应保持完好的导通性
(9)预埋线槽和暗管敷设应符合以下规定:
A、敷设线槽和暗管的两端宜用标志标出编号内容;
B、预埋线槽宜采用金属线槽,截面利用率为30%—50%。
C、敷设暗管宜采用钢管或PVC管,布放大对数主干线缆或4芯以上光缆时,管径利用率应为50%。
暗管布放4对双绞线缆或者4芯以下光缆时,管道的截面利用率应为30%。
(10)设置线缆桥架和线槽敷设应符合以下规定:
A、密封线槽内线缆布放应顺直、尽量不交叉,在线缆金属线槽部位、转弯处应绑扎固定;
B、线缆桥架内线缆垂直敷设时,在线缆的上端每隔1.5m处应固定在桥架的支架上;水平敷设时,在线缆的首、尾、转弯及每间隔5—10m处进行固定;
C、在水平、垂直桥架中敷设线缆时,应对线缆进行绑扎,双绞线缆、光缆及其他线缆应根据线缆类别、数量等分束绑扎。
绑扎间距不宜大于1.5m,间距应均匀,不宜绑扎过紧或者线缆收到挤压。
1.2水平子系统的施工措施
1.2.1 预埋地面金属线槽
(1)预埋线槽应单层设置,线槽长度超过30m或者线槽路由交叉、转弯时,宜设置过线盒,以便布放线缆和维修。
(2)过线盒盖能开启,并与地面齐平,盒盖处应具有防尘与防水功能。
(3)过线盒和接线盒盒盖应能抗压。
(4)从金属线槽至信息插座模块接线盒间或金属线槽与金属钢管之间相连接时的线缆宜采用金属软管敷设,但金属软管连接长度小于1.2m。
1.2.2 预埋暗管
(1)预埋在墙体中间暗管的最大管外径不易超过50mm,楼板中暗管的最大管外径不宜超过25mm,室外管道进入进驻无的最大管外径不宜超过100mm。
(2)直接布管每30m处应设置过线盒装置。
(3)暗管的转弯角度应大于90度,在路径上每个暗管的转弯角不得多于2个,并不应有S弯出现;有转弯的管道长度超过20m时,应设置过线盒装置;有2个弯时,不超过15m 应设置过线盒。
(4)暗管内应安置牵引线或拉线。
(5)金属管明敷时,在距接线盒300mm处,或弯头处两边或每个3m应采用管卡固定。
1.2.3 线缆桥架和线槽
(1)线缆桥架底部应高于地面2.2m及以上,顶部距建筑物楼板不宜小于300mm,与梁及其他障碍物交叉处间的距离不宜小于50mm。
(2)线缆桥架水平敷设时,支撑间距为1.5—3m,垂直敷设时固定在建筑物构体上的间距宜小于2m,距地1.8m以下部分应加金属盖板保护,或采用金属走线柜包封,但门应可以开启。
(3)金属线槽敷设时,在下列情况下设置支架或吊架。
——线槽接头处;
——每间距3m处;
——离开线槽两端出口0.5m处;
——转弯处。
(4)塑料线槽槽底固定点间距一般为1m。
(5)桥架和线槽穿过防火墙体或楼板时,线缆布放完成后应采取防火封堵措施。
1.2.4 网络地板
(1)线槽盖板应可开启
(2)主线槽的宽度宜在200—400mm左右,支线槽宽度不宜小于70mm。
(3)地板与线槽盖板应抗压、抗冲击和阻燃。
(4)当网络地板具备防静电功能时,地板整体应接地。
1.2.5 防静电架空地板
在架空活动地板下敷设线缆时,地板内净高因为150—300mm,若空调采用下送风方式则地板内净高应为300—500mm。
1.3垂直子系统的施工措施
1.3.1 线缆不得布放在电梯或供水、供气、供暖管道竖井中,也不应布放在强电竖井中。
1.3.2 电信间、设备间、进线间之间垂直通道应连通。
1.4 综合布线的线缆终接
1.4.1 线缆终接一般要求:
(1)线缆终接前,必须核对线缆标识内容是否正确;
(2)线缆中间不应有接头
(3)线缆终接处必须牢固,接触良好;
(4)双绞线缆与连接器件应认准线号、纤维色标、不得颠倒和错接。
1.4.2 双绞线缆终接要求:
以上为568A类和568B类两种标准,两种连接方式均可使用,但在同一布线工程中两种连接方式不应混合使用。
1.5 综合布线规范施工示意图
注:FD(楼层配线架)BD(建筑物配线架)TO(通信引出端)。
