9 防止锅炉汽包满水和缺水事故9.1汽包锅炉应至少配置两只彼此独立的就地汽包水位计和两只远传汽包水位计。
水位计的配置应采用两种以上工作原理共存的配置方式，以保证在任何运行工况下锅炉汽包水位的正确监视。
9.2汽包水位计的安装9.2.1 取样管应穿过汽包内壁隔层，管口应尽量避开汽包内水汽工况不稳定区（如安全阀排汽口、汽包进水口、下降管口、汽水分离器水槽处等），若不能避开时，应在汽包内取样管口加装稳流装置。
9.2.2汽包水位计水侧取样管孔位置应低于锅炉汽包水位停炉保护动作值，一般应有足够的裕量。
9.2.3水位计、水位平衡容器或变送器与汽包连接的取样管，一般应至少有1：100的斜度，汽侧取样管应向上向汽包方向倾斜，水侧取样管应向下向汽包方向倾斜。
9.2.4 平衡容器汽、水侧取样管和取样阀门均应良好保温。
平衡容器及参比水柱的管道不得保温。
9.2.5新安装的机组必须核实汽包水位取样孔的位置、结构及水位计平衡容器安装尺寸，均符合设计要求9.2.6 所有水位表都必需具有独立的取样孔。
不得在同一取样孔上串、并联多个水位测量装置，以免互相影响，降低水位测量的可靠性。
9.2.7所有水位表安装时，均应以汽包同一端的几何中心线为基准线。
必须采用水准仪精确确定各水位表的安装位置，不应以锅炉平台等物作为参比标准。
9.2.8 水位表汽水侧取样阀门安装时，应使阀杆处于水平位置，以避免在阀门内形成水塞。
9.3 对于过热器出口压力为13.5MPa及以上的锅炉，其汽包水位计应以差压式（带压力修正回路）水位计为基准。
汽包水位信号应采用三选中值的方式进行优选。
9.3.1 差压水位计（变送器）应采用压力补偿。
汽包水位测量应充分考虑平衡容器的温度变化造成的影响，必要时采用补偿措施。
9.3.2 汽包水位测量系统，应采取正确的保温（水位计汽水取样管、取样阀门、和连通管均应保温，平衡容器不应保温）、伴热及防冻措施，以保证汽包水位测量系统的正常运行及正确性。
锅炉汽包满、缺水事故案例与分析锅炉汽包满、缺水事故是锅炉运行的恶性频发事故。
据电力系统发电锅炉事故统计分析，1982～1985年的四年期间发生缺水事故27次，满水事故45次，每年总有1～3台锅炉因缺水造成水冷壁管大面积损坏。
“突出原因是水位计失灵、指示不正确，引起误判断和误操作，或水位保护拒动”；1986～1989年的三年间统计上来的汽包满、缺水事故高达121次，占锅炉运行责任事故的11.2%。
1990年1月新乡电厂2号锅炉满水造成汽轮机轴系断裂和1997年12月秦皇岛热电厂4号锅炉缺水造成水冷壁大面积爆破突出反映了锅炉汽包满、缺水事故的严重性。
针对上述情况，国家电力公司于2000年9月28日以国电发(2000)589号文下发了《防止电力生产重大事故的二十五项重点要求》，其中增加了第八项“防止锅炉汽包满水和缺水事故”，接着又于2001年12月20日以国电发(2001)95号文印发了《国家电力公司电站锅炉汽包水位测量系统配置、安装和使用若干规定(试行)》。
这些文件为防止锅炉汽包满、缺水事故发挥了重要作用。
但是，由于这些文件是在原有测量技术基础上制订的，因此，各种汽包水位计的测量误差大和不确定性的问题仍然没有解决；不投入锅炉汽包水位保护不许启动的规定也无法执行；控制和保护独立性的安全原则也未作规定等等，再加上有些电厂对上述文件中一些行之有效的规定没有真正理解和认真贯彻，因此，近年来满、缺水事故仍然不断，有些电厂虽没有发生事故，但潜在危险仍然存在，这类重大事故随时可能发生。
现在，有的电厂没有真正理解各种汽包水位测量技术的原理和误差形成，没有从改进和完善汽包水位测量技术入手，当各水位计示值不一致时，人为的通过调整差压水位计零位、修改补偿公式等方法，使差压水位计和云母水位计间保持一致，这样不仅有可能把很多潜在的导致测量误差的安装因素掩盖了。
而且，带传统单室平衡容器的差压式水位计和云母水位计在偏离汽包额定压力时误差变化的方向是相反的，因此之间的偏差会愈来愈大，再加上云母水位计在偏离零水位时还会产生附加误差。

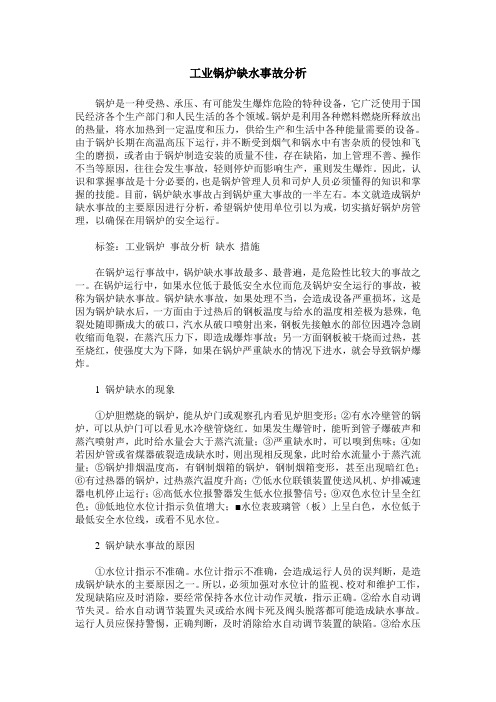

工业锅炉缺水事故分析锅炉是一种受热、承压、有可能发生爆炸危险的特种设备，它广泛使用于国民经济各个生产部门和人民生活的各个领域。
锅炉是利用各种燃料燃烧所释放出的热量，将水加热到一定温度和压力，供给生产和生活中各种能量需要的设备。
由于锅炉长期在高温高压下运行，并不断受到烟气和锅水中有害杂质的侵蚀和飞尘的磨损，或者由于锅炉制造安装的质量不佳，存在缺陷，加上管理不善、操作不当等原因，往往会发生事故，轻则停炉而影响生产，重则发生爆炸。
因此，认识和掌握事故是十分必要的，也是锅炉管理人员和司炉人员必须懂得的知识和掌握的技能。
目前，锅炉缺水事故占到锅炉重大事故的一半左右。
本文就造成锅炉缺水事故的主要原因进行分析，希望锅炉使用单位引以为戒，切实搞好锅炉房管理，以确保在用锅炉的安全运行。
标签：工业锅炉事故分析缺水措施在锅炉运行事故中，锅炉缺水事故最多、最普遍，是危险性比较大的事故之一。
在锅炉运行中，如果水位低于最低安全水位而危及锅炉安全运行的事故，被称为锅炉缺水事故。
锅炉缺水事故，如果处理不当，会造成设备严重损坏，这是因为锅炉缺水后，一方面由于过热后的钢板温度与给水的温度相差极为悬殊，龟裂处随即撕成大的破口，汽水从破口喷射出来，钢板先接触水的部位因遇冷急剧收缩而龟裂，在蒸汽压力下，即造成爆炸事故；另一方面钢板被干烧而过热，甚至烧红，使强度大为下降，如果在锅炉严重缺水的情况下进水，就会导致锅炉爆炸。
1 锅炉缺水的现象①炉胆燃烧的锅炉，能从炉门或观察孔内看见炉胆变形；②有水冷壁管的锅炉，可以从炉门可以看见水冷壁管烧红。
如果发生爆管时，能听到管子爆破声和蒸汽喷射声，此时给水量会大于蒸汽流量；③严重缺水时，可以嗅到焦味；④如若因炉管或省煤器破裂造成缺水时，则出现相反现象，此时给水流量小于蒸汽流量；⑤锅炉排烟温度高，有钢制烟箱的锅炉，钢制烟箱变形，甚至出现暗红色；⑥有过热器的锅炉，过热蒸汽温度升高；⑦低水位联锁装置使送风机、炉排减速器电机停止运行；⑧高低水位报警器发生低水位报警信号；⑨双色水位计呈全红色；⑩低地位水位计指示负值增大；■水位表玻璃管（板）上呈白色，水位低于最低安全水位线，或看不见水位。
蒸汽锅炉缺水事故分析及改进措施(标准版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0553蒸汽锅炉缺水事故分析及改进措施(标准版)引言蒸汽锅炉是纳入国家技术监督的特种设备,其安全性一直得到政府和社会相当高的关注,稍有不慎就会造成人员伤亡和财产损失,并给使用单位造成极坏的社会影响。
据技术监督部门统计,在所有锅炉事故中,由于锅炉缺水引起的占了很高的比例。
锅炉缺水轻则导致锅炉损毁,重则引起锅炉爆炸。
四川锦江宾馆共有3台国内某知名厂家生产的额定蒸汽压力为1.25MPa的燃油燃气锅炉,在投入运行近5年时间内相继出现数次缺水事故,本文对事故的原因进行了分析,并对改进措施进行了介绍。
1锅炉水位控制和保护图1是锅炉水位控制和保护装置的简图,图2是厂家提供的水位控制和保护的电路图。
从图1中可以看出在自动运行时锅炉进水泵的启停由水位开关2LS和3SL控制,缺水保护由水位开关1SL来控制停炉,5SL、4SL分别用作高、低水位的显示,本锅炉水位检测装置是浮球式的,采用磁感应的水银开关。
2事故现象及原因分析2005年2月的一天,锅炉正常自动运行,锅炉值班人员突然发现从双色水位表上看不见水位线,立即停炉进行检查,发现锅炉确实已处于严重缺水状态,在按规定的程序对炉胆及内部水量进行检查后,再检查自动补水系统,发现高水位指示灯亮,进水泵不能自动运行,且手动操作也无效,只能强制补水,进一步检查水泵及控制柜各元件正常,初步认为属锅炉本体上水位检测装置故障。
锅炉严重缺水事故总结汇报锅炉严重缺水事故总结汇报一、事故经过在日期的某个晚上，我们单位的锅炉发生了一起严重缺水事故。
当时，锅炉操作员发现水位下降较快，但由于处理不当，导致锅炉严重缺水。
随后，锅炉出现了爆炸和火灾，造成了严重的安全事故。
二、事故原因分析1. 操作不规范：事故前，锅炉操作员放松了对锅炉的监控和维护，没有及时发现并处理水位下降的问题。
2. 监控设备故障：锅炉的水位等监控设备存在故障，导致操作员无法准确判断水位的变化。
3. 人员培训不充分：锅炉操作员对锅炉的运行和安全要求了解不足，无法有效应对紧急情况。
4. 领导责任不到位：相关领导在事故发生前没有对锅炉运行和检修进行充分的指导和监督。
三、事故影响及损失1. 人员伤亡：事故造成X人受伤，X人死亡。
2. 设备损失：锅炉和相关设备受到严重破坏，需要进行大修或更换。
3. 环境污染：火灾导致锅炉烟道的烟尘和有害气体排放增加，对周围环境造成了一定的污染。
四、事故教训及改进措施1. 提高操作员意识：加强对操作员的安全教育和培训，落实岗位责任，使其能够有效掌握锅炉的操作和维护知识。
2. 更新监控设备：对锅炉的监控设备进行定期检修和更新，确保设备的正常运行，及时发现和处理问题。
3. 强化管理：加强对锅炉运行和检修的管理，定期组织安全检查和巡视，发现问题及时解决。
4. 建立完善的应急预案：制定和实施锅炉缺水和其他紧急情况的应急预案，明确各岗位的职责和应对措施。
5. 强化领导责任：领导要加强对锅炉运行和检修的监督和指导，确保安全工作的落实。
五、事故处理及善后工作1. 火灾扑灭：第一时间组织消防人员进行灭火，确保火势得到控制。
2. 救治伤员：及时将受伤人员送往医院进行救治。
3. 事故调查：成立事故调查组，对事故原因进行深入调查和分析。
4. 损失评估：对事故造成的人员伤亡和物质损失进行细致评估，为后续的赔偿工作做好准备。
5. 善后安排：组织相关部门进行事故现场的清理和设备的检修，研究并制定防止类似事故发生的措施。
精游设畐枣佥I事故与缺陷分析一起锅炉爆炸事故的案例分析吴頓梁奎钱林峰(中国特种设备检测研究院北京100029)扌商要：本文介绍了一起发生在近期的锅炉爆炸事故，通过现场勘察确定了爆炸现场情况并发现锅炉的部分安全联锁保护装置存在异常。
通过对爆炸区域的金属材质取样并进行理化分析发现爆炸点金属组织已经劣化，从而推论出导致事故发生的原因，并根据此事故提出了几点今后预防此类事故再次发生的建议，强调了使用单位应负的主体责任、各人员的岗位职责和对设备装置应给予重视的关键点。
关键词：锅炉锅筒爆炸联锁保护A Case Analysis of Explosion Accident in BoilerWu Di Liang Kui Qian Linfeng(China Special Equipment Inspection and Research Institute Beijing100029) Abstract This article introduces a boiler explosion accident happened recently,the situation of the explosion site is confirmed through the field investigation,and some abnormal safety interlock protection devices of the boiler are found.Through the metal material of blast area sampling and physical and chemical analysis,it found that burst point metals group has been deteriorating,thus infer the cause of the accident.According to the accident put forward some Suggestions for prevent such accidents from happening again in the future,it highlights the main responsibility of units used,the personnel's responsibility and key points of equipment should be given attention.Keywords Boiler Drum Explosion Interlock protection中图分类号：X933.2文献标识码：B文章编号：1673-257X(2020)12-0112-05DOI：10.3969/j.issn.1673-257X.2020.12.024工业锅炉尤其是小型承压蒸汽锅炉，多年来常因其产生的高温高压蒸汽泄漏、联锁保护装置失灵、使用单位重视程度不足、作业人员操作水平相对较低等诸多原因发生锅炉事故，造成人员死伤和经济损失。
锅炉缺水、满水事故的原因分析及解决措施第一篇：锅炉缺水、满水事故的原因分析及解决措施锅炉缺水、满水事故的原因分析及解决措施1.1 锅炉缺水事故在锅炉重大事故中，缺水事故是最常见的一种。
我国多年的锅炉事故统计数据显示，缺水事故约占锅炉重大事故的50%左右。
缺水事故常造成严重后果。
对锅炉缺水事故必须给予足够的关注。
1.1.1 锅炉容水的特点锅炉中容水的特点在蒸汽锅炉运行中，锅筒(锅壳)内容纳和维持一定的水量，可使蒸汽压力和锅炉水位相对稳定，也有利于锅炉自然循环和汽水分离，是锅炉安全运行的基本条件。
锅炉中容水有以下特点：(1)锅炉中容水多少是相对于锅炉蒸发量而言的。
比如锅炉中容纳有1吨水而中断供水，若锅炉蒸发量为1吨，则锅炉中的水1小时可蒸干；若锅炉蒸发量为10吨/小时，则锅炉中的水1/10小时即可蒸干。
锅炉蒸发量越大对供水可靠性的要求越高。
(2)锅炉是在密闭承压条件下容水的。
锅炉水位不便显示，用水位表显示时有时不十分可靠；容水系统的任何破裂或泄漏都会影响水位的维持。
1.1.2 根据缺水的程度不同，可分为一般缺水和严重缺水(1)一般缺水：液位计水位在规定的最低水位以下，但还能看得见；或水位虽看不见，但用“叫水法”后可见到水位时，称为一般缺水。
(2)严重缺水：液位计水位通过“叫水法”后，仍不能看见水位时，称为严重缺水。
1.1.3 锅炉缺水现象锅炉缺水现象及危害锅炉运行中，水位表显示的水位低于最低安全水位线时，叫锅炉缺水。
严重缺水时水位表内看不到水位；低水位警报装置发出低水位报警声响；有过热器的锅炉，过热蒸汽温度升高；给水流量不正常地小于蒸汽流量。
严重缺水会使锅炉蒸发受热面管子过热变形甚至被烧塌；管子胀口渗漏以致胀管脱落；受热面钢材过热或过烧，降低或丧失承载能力，管子爆破；炉墙损坏。
处理不当时可能导致锅炉爆炸。
1.1.4 锅炉缺水的原因(1)运行人员疏忽大意，对水位监视不严；或运行人员脱岗睡岗，放弃对水位的监视。
