目录一、查验产品-------------------------------------------------------------------2二、产品外观-------------------------------------------------------------------3三、控制面板各部分名称及功能-------------------------------------------41.键盘外形及各功能键-----------------------------------42.键盘操作流程-----------------------------------------43.操作流程图-------------------------------------------5四、主回路端子图及功能----------------------------------------------------6五、控制回路端子图及功能-------------------------------------------------7六、普通胶印机变频器控制端子的连接示意图-------------------------9七、功能参数清单---------------------------------------------------------11八、功能参数说明------------------------------------------------------------19九、技术规格------------------------------------------------------------------38十、安装------------------------------------------------------------------------401.外形尺寸---------------------------------------------412.安装尺寸-------------------------------------------------------------------413.注意事项---------------------------------------------43十一、接线------------------------------------------------------------------------441.基本接线图----------------------------------------------------------------442.接线注意事项-------------------------------------------------------------45十二、故障显示功能说明------------------------------------------------------461.保护功能-------------------------------------------------------------------462.故障诊断和处理----------------------------------------------------------47十三、维修与检查---------------------------------------------------------------481.检查要点-------------------------------------------------------------------482.定期更换零件-------------------------------------------------------------48十四、选配件---------------------------------------------------------------------48十五、LK800系列变频器RS485串口通讯协议-------------------49十六、保修--------------------------------------------------------------------501一、查验产品用户收到变频器后，应首先确认如下事项，如有问题，应立即同本所或购货代理商取得联系。

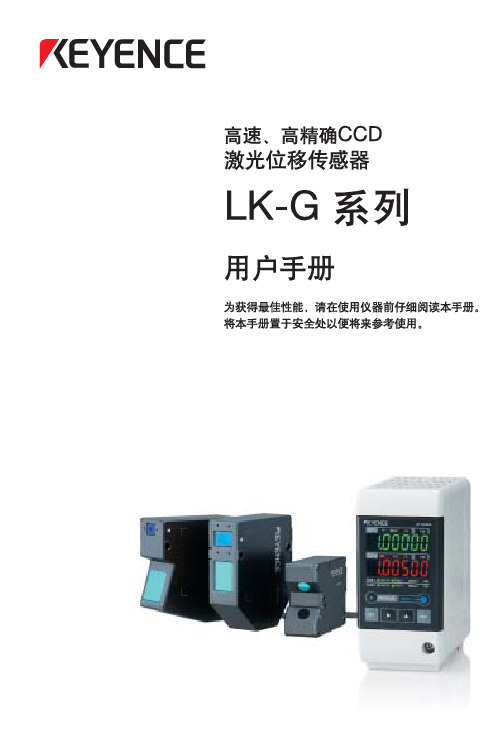

简介本手册描述LK-G系列的基本操作和硬件功能。
使用前仔细阅读本手册以确保LK-G系列的最佳性能和全面功能。
将本手册置于安全处以便将来参考使用。
务必保证最后操作本产品的人收到本手册。
■标志这些符号提醒你关于防止人身伤害和产品损坏的一些事项。
危险没有遵照指示可能导致死亡和严重伤害。
警告没有遵照指示可能导致伤害。
小心没有遵照指示可能导致产品损坏或产品失效。
提供关于容易被搞错的正确操作的附加信息。
提供关于操作的高级和有用信息。
安全预防措施•启动和操作过程中，请务必监控 LK-G 系列的功能和性能。
•采取充分的安全措施以防止在问题发生时出现伤害。
•不要打开或改造 LK-G 或违反规格的规定使用 LK-G 。
否则，将无法实现保修。
•当 LK-G 系列与其它仪器结合使用时，它的功能和性能可能会降低，这主要取决于操作条件和周边环境。
•不得将 LK-G 系列用于保护人体安全的场合。
•不要将 LK-G 系列及其外围设备置于温度突变的环境中使用，否则，凝结可能会导致功能失效。
•施以正确的电压，否则可能会导致火灾、电击或功能失效。
•不要拆开或改造 LK-G 系列。
这样做可能会导致火灾或电击。
LK-G系列，那么可能会导致火灾、电击或事故。
如果设备发生以下故障时，请就近联系 KEYENCE 办事处寻求维修服务。
•当液体包括水、化学物或碎片进入机器时。
•当 LK-G系列掉落或外壳破损时。
•冒烟或发出异味时。
损坏。
•在设置参数时不要关闭电源。
否则，设置的数据会部分或全部丢失。
•不要堵塞LK-G系列的通风槽。
内部温度增加可能会导致设备损坏。
损坏。
•湿度高、灰尘多或通风差的地方。
•温度太高的地方，如暴露在阳光直射下的地方。
•腐蚀性或可燃性气体存在的地方。
•LK-G系列可能直接经受震动或冲击的地方。
•水、油或化学药品会溅到LK-G系列上的地方。
•容易产生静电的地方。
效。
使用杂波过滤器、单独布线、在控制器和测量单元上安装绝缘等正确措施来避免Noise 干扰。
1LK冷却水控制装置使用说明书1LK-SY张家口煤矿机械有限公司2003.12张家口 煤矿机械 有限公司使 用 说 明 书共 8页第1页1LK冷却水控制装置1LK-SY一. 概述：此套冷却水控制装置适用于煤矿井下顺槽和工作面 的减速器以及电机的冷却水压力、流量的监控。
二. 主要组成和工作原理：它包括转载机减速器和电机的冷却水监控、破碎机 减速器和电机的冷却水监控、前部输送机（机头、机尾）减速器和电机的冷却水监控、后部输送机（机头、机尾）减速器和电机的冷却水监控共六大部分以及总进液管路（包括软管、直通、三通等）。
其中每部分都是由流量传感器控制组(见图四)、压力传感器和电磁换向阀控制组（见图三）、球形截止阀（规格19）、过滤器（规格19）高压软管、接头、U 形卡、直通、弯头等组成。
冷却水经总进液管（φ32）外,再经分支水管进入压力传感器和电磁换向阀控制组（图三），由该控制组传出来后，再经软管去电机和减速器冷却器回到流量传感器控制组（图四）。
之后，从流量传感器控制组出来流到工作面（不回收）。
冷却水管路总体布置图见图一。
冷却水控制装置工作原理图见图二。
总进液管规格φ32，进入压力传感器和电磁换向阀共 8页使 用 说 明 书第 2 页控制组进液管φ19，其余软管φ13。
三.注意事项1． 组装前，认真阅读使用说明书，严格按原理图和管路布置图连接。
2． 系统联接前各附件保持清洁，外购件有合格证方可组装。
3． 各接头和高压软管安装前必须带有密封堵盖，没有堵盖的各件安装前必须清洗干净方可组装。
4． 系统供液前，认真检查管路，确保正确。
5． 各密封处在系统压力状态下，不允许有渗漏现象。
6． 冷却水进压力和电磁换向阀控制组前必须先经过过滤器，否则会损坏传感器和阀组元件。
7． 本系统用水介质，保证总进液管水压不超过3M p a ，流量不低于250L /m i n 。
8． 管路的排列要整齐，高压软管用管夹固定。
9． 系统工作时，各球形截止阀必须处于打开状态。
安 全该机电设备是在工业强电流的条件下使用的。
在操作中，该设备上有些裸露零件带电，同时有些零件能够运动或转动，都是很危险的。
因此，未经许可拆下所需的罩盖，不合理的使用，不正确的操作或不合适的维护，均会造成严重的人身伤害或损坏设备性能。
为了设备的安全，必须保证：——仅允许有资格的人员对这些机械和设备进行作业。
——无论何时，在上述有资格的人员对该机械和设备进行作业时，他们都应备有这些机械和设备的操作说明书或其它产品文件，以便按说明书的要求执行。
——严禁没有资格的人员对该机械和设备进行作业或在其附近进行作业。
目 录一、概述 (1)二、主要技术参数 (1)三、操作 (1)四、调整阀位信号 (2)五、注意事项 (3)一、概述整体控制式电动执行机构（以下简称LK）是在2SA3开关型电动执行机构的基础上，增加了电气控制部分，即LK型功率控制部分，将机械传动与电气控制集为一体而构成的，具有现场操作和远方操作控制等功能，现场调试极为方便，适用于对开环控制系统中各类阀门进行开关操作和控制。
电控部分由薄膜按键面板、功能板、开度模块、电源及插件板和交流接触器等组成，电控部分通过插件及紧固螺栓和电动执行机构连接，可方便拆卸或更换；也可实现分体控制。
二、主要技术参数电源：AC380V 50Hz 三相三线制阀位信号：输出4～20mA（或0～20mA）防护等级：IP67环境温度：-20℃ ～ +60℃输出功率：0.030～15kW三、操作LK可分别在“远方”或“就地”状态下操作，当每次接通电源后均处于“远方”状态，如果需要进行“就地”操作时，按一下“就地”按键，将“远方”状态切换至“就地”状态，此时，“远方”状态指示的绿色发光管熄灭，“就地”状态指示的红色发光管亮，远方操作的“开、关、停”按键不起作用，只能在就地操作面板上操作“开、关、停”按键。
在开启阀门过程中，红灯闪，绿灯亮；在关闭阀门过程中，绿灯闪，红灯亮；阀门处于“全开”位置，红灯亮，绿灯灭；阀门处于“全关”位置，绿灯亮，红灯灭。
1注意事项在安装、使用前，请仔细阅读注意事项。
参照使用说明书正确操作设备。
本产品应为具有一定电阻焊知识、且经过培训人员使用。
只有对本手册内容熟知的人员才可以对产品进行安装和维护。
请使用合格的电缆，若电缆连接不够牢固、准确，或电缆破损，可能会引起人身伤害或财产损失。
请不要踩、拧、拉电缆，以免破损。
注意：冷却水缺失或流量不足将可能导致设备损坏。
摘除设备上的温度开关也可能导致设备损坏。
所以，焊接过程中切记通冷却水！操作前应保证安装正确、完备，控制器门保持关闭。
焊接时请不要将手、手指放入电极之间。
使用心脏起博器的人员，除非得到医生的许可，否则请不要接近操作中的焊机、焊接作业场所。
焊机通电中会产生电磁场，影响起博器的正常工作。
不当的改造将可能导致人身伤害或财产损失。
所以，在做任何改造前请通知本公司。
高压危险：除非另有说明，所有的维护工作应当关电进行。
特殊的需要开机进行测量的地方，应由熟练的电工进行操作。
焊接过程中可能有飞溅，飞溅如果直接接触皮肤或进入眼睛，会造成烧伤或失明。
所以，请使用保护手套、长袖服装、革制的围兜等防护服，请使用保护眼镜。
不要在设备上溅水，水溅到电器部件上会引起电击和短路。
用于保护性接地！如果焊接控制器没有接地，当有故障或电流泄漏时可能导致电击。
2 产品介绍2.1 简介LK系列电阻焊机控制器以PHILIPS 80C592为核心芯片，对焊接电流进行同步恒流控制，广泛应用于各种单相工频交流悬挂式、固定式及一体化点焊机。
LK系列阻焊控制器具有单、连点焊接功能，焊接加热脉冲可设定为单脉冲及多脉冲，配合16种焊接规范，以满足对不同材料的高质量焊接要求； CAN数据总线接口，应用于焊机联网系统，实现焊装生产线上焊机的集中控制和数据采集、参数修改、故障报警的生产管理，可用在流水线上进行自动焊接；此外，LK系列控制器还具有焊接电流自动补偿、电极磨损和寿终监视功能；智能化中文大屏幕液晶显示，可方便地了解焊接过程中各种参数、故障情况。
2.2 特点2.2.1 焊接过程由微机进行闭环控制，在电网电压波动及焊接负载变化的情况下，均能保证焊接 电流的恒定。
2.2.2 控制方式有恒流方式、恒压方式及恒相位方式。
2.2.3 焊接循环中，如预压、加压、预热、焊接、回火、冷却、保持、休止等各工序中的时间长度 由程序设定，无误差。
2.2.4 可带二把焊钳，每把焊钳7个焊接规范，1个修磨规范；用于固定式点焊机，可具有10个或16个焊接规范。
2.2.5 单点和连点焊接功能，且有多脉冲选择，焊接脉冲数最多可达9个。
2.2.6 电极磨损焊接电流自动补偿功能，可依据焊点数的增加自动增加焊接电流，平台阶数可达 10个；同时，还可根据焊点数设定、显示电极修磨、更新信息。
2.2.7 具有焊接压力控制功能，对配有比例阀接口的控制器，可在不同规范中设定不同的焊接压力，不仅可实现锻压功能还可实现焊接过程的压力变化控制。
2.2.8 功率因数自适应，适合不同的主机。
2.2.9 具有焊接电流的斜升、斜降功能和超限监视功能。
2.2.10 智能编程及较强的显示和自检功能，采用大屏幕汉字液晶显示器，编程菜单化，可显示焊 接电流、周波数、控制角及导通角等参数值；同时自动检测诸如晶闸管直通、晶闸管及焊接变压器 过热等故障。
2.2.11 本控制器配有CAN数据总线接口、群控接口，配合上位机及集中控制管理器可实现联网和 集中控制管理，还可用于焊接机器人和多点焊机。
2.2.12 较强的接口扩展能力和抗干扰能力，I/O接口功能多，软硬件均有扩充能力；全部集成化，可靠性高。
2.3 主要技术参数2.3.1 工作电源为单相交流380V，电源电压波动 -15%～+10%；50Hz/60Hz，供电频率变化±1% 内。
2.3.2 电磁阀控制电压推荐使用24V DC或24V AC；也可选用220V AC等规格电压值。
2.3.3 晶闸管规格500A/1200V模块（如需要可增大）。
2.3.4 受控变压器功率≤200KVA（如需要可增大）。
2.3.5 冷却水流量6 L/min；入口处冷却水应保持5℃至30℃之间，达到工业用水标准；进出水 嘴口径为10 mm。
2.3.6 外形尺寸：350×232×520㎜（长×宽×高）。
2.3.7 重量：26㎏。
2.4 使用条件2.4.1 环境条件2.4.1.1 海拔高度不超过1000 m。
2.4.1.2 周围环境空气温度应不超过下列限值：a)最高温度 40℃b)最低温度 5℃c)日平均温度 30℃d)年平均温度 20℃2.4.1.3 空气相对湿度最湿月的平均最大相对湿度为90%，同时该月平均最低温度不高于25℃。
2.4.1.4 周围空气中的灰尘、酸、腐蚀性气体或物质不超过正常含量。
2.4.2 冷却水应达到下列要求：a) 冷却水进口温度 5-30℃b) 冷却水进口压力 ≥ 0.15 MPac) 冷却水水质应达到工业用水标准3 控制器的基本组成LK系列电阻焊控制器主要由控制器主体和编程监视器（简称编程器）组成（以分体式悬挂点焊机用控制器为例）。
如下图所示：图3-1 控制器组成图3.1 控制器箱体部分打开控制器门可以看到控制器机箱内主要元部件，示意图如下：图3-2 控制器机箱内元部件示意图3.2 控制板部分同步控制主控板，装在铁壳屏蔽盒里固定于控制器内，与箱内高压部分隔离，是控制器的核心控制部分，是以PHILIPS 80C592为核心的检测、监控电路，它在一块印刷电路板上。
对外通过几个转接插座J1,J2,J3,J4,J5 （参见附图3：控制板插座分布及指示灯说明图）进行连接。
3.3面板指示灯、开关说明[电源指示灯]开关：控制TR1变压器的开断，接通后主控板电源接通，注意开关两端有高压 380V ![故障指示灯]复位开关：当检测到故障时，故障灯亮。
当该灯亮时按下此键，故障灯会熄灭，然而只要故障存在，故障灯就会重新点亮，在排除故障后，可按下此键恢复正常工作。
[预警指示灯]：当焊接点数达到预先设定的“更新报警点数”时，该灯亮，提示电极即将需要更新，焊机可继续进行焊接工作。
更新报警点数可通过编程设定。
[故障指示灯]和[预警指示灯]同时亮时为电极修磨提示。
[调整/焊接/修磨]三位开关：当本开关打到“调整”状态时，有正常焊接动作但无焊接电流输出；当本开关打到“焊接”状态时，有焊接电流输出，程序进入正常的焊接过程，可进行焊接操作；当出现修磨提示或临时需要对电极进行修磨时，将三位开关打到“修磨”位置，工人可以对电极进行修磨（详见5.2.2 电极修磨及电极更新功能的使用）。
[单点/连点]两位开关: 当本开关打到“单点”状态时，焊机进入单点操作，即启动一次，焊接一次；当本开关打到“连点”状态时，焊机进入连点操作，即只要合上启动开关，焊接将一直持续下去，直到启动开关断开。
另外，配固定式点焊机的控制器，面板还配有一位或二位拨码开关，可以选择不同的焊接规范（详见4.5.4 固定式点焊机控制器面板拨码与规范号对应关系）。
4安装及连接将设备安装于固定的水平面上，选择便于调节、维修和灰尘小的地方，周围无水蒸气、盐雾、化学性沉积等有害工业气体，无易爆、腐蚀性介质。
4.1 动力线的连接焊接电源及到焊接变压器的接线通过控制器机箱底部的A、B、X接线螺钉接出，如下图所示：图4-1 控制器电源接线图焊接电源（380V AC）由控制器机箱底部的A、B接线端接入；到焊接变压器的输出线由B、X 端子接出。
其连接电缆长度不应超过10 m。
推荐使用橡套软电缆截面如下：配125 KVA焊接变压器用50㎜2；配160 KVA焊接变压器用70㎜2；配200 KVA焊接变压器用95㎜2。
4.2 控制板上各连接插座的连接控制器控制板上有J1,J2,J3,J4,J5,J6 六个连接插座（参见附图3：控制板插座分布及指示灯说明图）：[J1插座] 用于控制器内部连接；[J2插座] 用于连接面板指示开关、启动、规范和焊钳选择、气阀等控制线；[J3插座] 为编程监视器接口；[J4插座] 为集中控制接口；[J5插座] 为联网接口；[J6插座] 为比例阀控制接口。
J1插座引线功能明细表1．高低压不分开的控制板J1插座引线功能明细表表1序号 内 容 备 注 序 号 内 容 备 注 3，14 温度继电器 5，16 气阀供电电源11，21主控板电源 TR1的21V2，13电压基准信号 TR1的15V 4，15 晶闸管波形检测 TR2的15V1，12电流互感器8，18晶闸管触发信号G2，K2 7，17 编程器电源 TR1的11V 9，19 晶闸管触发信号G1，K1 6 机箱地2．高低压分开的控制板J1插座引线功能明细表表2序号 内 容 备 注 序 号 内 容 备 注 3，14 温度继电器 5，16 气阀供电电源11，21主控板电源 TR1的21V2，13电压基准信号 TR1的15V 4，15 晶闸管波形检测 TR2的15V1，12电流互感器10，20 接触发小板的J7插头J7插头的（3，4），（1，2）7，17 编程器电源 TR1的11V6 机箱地附：触发小板J8插头接线表表3序 号 内 容 备 注 序 号 内 容 备 注 1，2 晶闸管触发信号G1，K13，4 晶闸管触发信号G2，K2●J2插座引线功能明细表表4序 号 内 容 备 注 序 号 内 容 备 注 2，12，14地信号 17 焊接终了21,3,4, 5,6,11 规范及启动选择 配不同焊机分别有不同的定义，详见4．5控制线的连接18 修磨更新预警17 单点/连点 19 修磨更新预警28 焊接/调试 24 气阀19 复位 25 气阀210 电极修磨 26 气阀公共端（+）空开附件（+） 13故障1 22 修磨气阀（-）15 故障2 20 空开附件（-）16 焊接终了1●J3插座引线功能明细表表5序号 内 容 备 注 序 号 内 容 备 注 1，3 编程器电源 5 数据线2，4编程器电源 6 数据线10系统复位键 7，9 接地●J4插座引线功能明细表表6序 号 内 容 备 注 序 号 内 容 备 注4 应答（-） 6 申请（-）5应答（+） 7申请（+）J5插座引线功能明细表表7序号 内 容 备 注 序 号 内 容 备 注2 CANL 7 CANH3地信号24.3 地线的连接地线设在控制器后左下角，设有M8的接地螺钉，地线截面积≮14㎜2,使用前请务必将地线接 牢。
4.4 冷却水管的连接冷却水管接头位于控制器后右下角，下为进水，上为出水，请使用内径为10 mm的水管接牢。
冷却水说明：应用经过软化的循环工业用水，不要使用含有电解液特性的水，例如盐水或金属离子的水，例如井水或未经处理的自来水。
