燃气轮机-理论循环

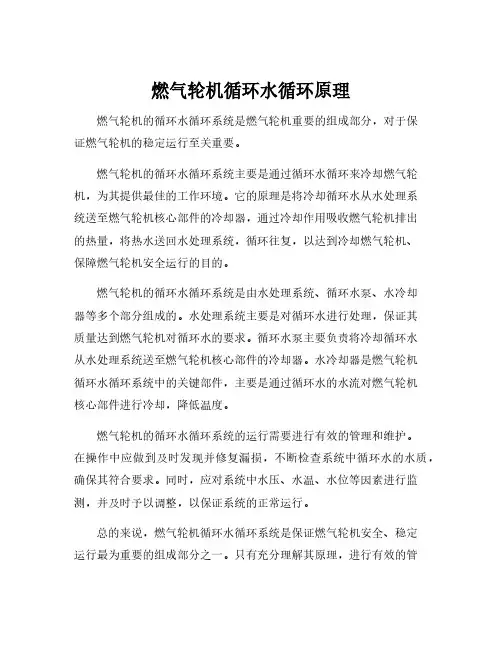

燃气轮机循环水循环原理
燃气轮机的循环水循环系统是燃气轮机重要的组成部分，对于保
证燃气轮机的稳定运行至关重要。

燃气轮机的循环水循环系统主要是通过循环水循环来冷却燃气轮机，为其提供最佳的工作环境。

它的原理是将冷却循环水从水处理系
统送至燃气轮机核心部件的冷却器，通过冷却作用吸收燃气轮机排出
的热量，将热水送回水处理系统，循环往复，以达到冷却燃气轮机、
保障燃气轮机安全运行的目的。

燃气轮机的循环水循环系统是由水处理系统、循环水泵、水冷却
器等多个部分组成的。

水处理系统主要是对循环水进行处理，保证其
质量达到燃气轮机对循环水的要求。

循环水泵主要负责将冷却循环水
从水处理系统送至燃气轮机核心部件的冷却器。

水冷却器是燃气轮机
循环水循环系统中的关键部件，主要是通过循环水的水流对燃气轮机
核心部件进行冷却，降低温度。

燃气轮机的循环水循环系统的运行需要进行有效的管理和维护。

在操作中应做到及时发现并修复漏损，不断检查系统中循环水的水质，确保其符合要求。

同时，应对系统中水压、水温、水位等因素进行监测，并及时予以调整，以保证系统的正常运行。

总的来说，燃气轮机循环水循环系统是保证燃气轮机安全、稳定
运行最为重要的组成部分之一。

只有充分理解其原理，进行有效的管
理和维护，才能为燃气轮机的运行提供保障，确保其高效、可靠、安全的运行。

燃气轮机循环水循环原理
燃气轮机循环水循环原理是指在燃气轮机运行过程中，通过循环水系统对轮机进行冷却和热回收的过程。

循环水循环原理的主要目的是保持燃气轮机的运行温度稳定，提高热能利用效率，同时减少对环境的影响。

燃气轮机的循环水系统由循环水泵、冷却器、水箱、热交换器、控制阀等组成。

循环水泵负责将水从水箱中抽入系统，并将水通过管道输送到燃气轮机的各个部位，以冷却燃气轮机的各个热点部位。

循环水在冷却过程中吸收了部分热量后，通过冷却器将热量排出，然后再次回到水箱中循环使用。

燃气轮机循环水的循环原理基于热力学的工作原理。

燃气轮机在运行过程中会产生大量的热量，如果不进行冷却，将会导致轮机过热而失效。

因此，通过循环水系统，可以将产生的热量带走，保持轮机的正常运行温度。

循环水循环过程中，水的温度会逐渐上升，这是因为水在冷却燃气轮机过程中吸收了热量。

为了保持循环水温度在可控的范围内，循环水系统中通常设有热交换器。

热交换器可以将循环水和其他介质（如蒸汽、油等）之间进行热量交换，将循环水的热量传递给其他介质，使循环水的温度得以降低，从而保持燃气轮机的运行温度稳定。

另外，燃气轮机循环水循环原理还可以实现热回收。

在循环水系统中，通过热交换器将循环水的热量传递给其他介质，如蒸汽。

这样可以利用循环水的热量，产生蒸汽用于其他工艺过程，从而提高能源利用效率。

总之，燃气轮机循环水循环原理通过循环水系统对燃气轮机进行冷却和热回收，保持轮机的运行温度稳定，提高能源利用效率，并减少对环境的影响。

这一原理在燃气轮机的设计和运行中起到至关重要的作用。

第2章 燃气轮机循环理论基础§2.1 燃气轮机循环概述与汽轮机装置的循环相比，燃气轮机装置的循环颇具多样性和复杂性。

下面逐次展开作一个简要的介绍。

2.1.1 燃气轮机的理想循环与实际循环单轴燃气轮机简单循环的示意图与温熵图见图2.1理想循环是指构成燃气轮机循环的四个过程都是可逆的，即：压气机的压缩过程是等熵（绝热无损，熵流与熵产都等于零的）压缩过程，燃烧室的燃烧过程是等压（无流动损失，无散热和燃烧损失的）燃烧过程，透平的膨胀过程是等熵（绝热无损，熵流与熵产都等于零的）膨胀过程，排气的放热过程是等压（无流动损失的）放热过程。

实际循环是指构成燃气轮机循环的四个过程都是不可逆的实际过程，即：压气机的压缩过程是不等熵（绝热有损，熵流等于零而熵产不等于零的）压缩过程，燃烧室的燃烧过程是不等压（燃烧室有流动损失，流体流经燃烧室时滞止压力有所降低的）燃烧过程，透平的膨胀过程是不等熵（不绝热(对透平的高温部件进行冷却所致)有损，熵流与熵产都不等于零的）膨胀过程，排气的放热过程是不等压（排气管道有流动损失,流体流经排气管道时滞止压力有所降低的）放热过程。

对于理想过程各计算点的参数计算，有热力学与流体力学中的公式可以使用。

对于实际过程，常常是使用损失模型对理想过程的计算结果加以修正，来获得实际过程各计算点的参数，进而获得实际循环的计算结果。

损失模型是通过实验和生产实际中总结出的经验数据与公式得到的，这一点在下面的讲课过程中会处处遇到。

而且，在对燃气轮机循环进行定性分析时，使用理想循环的模型会使得分析得以简化。

单轴燃气轮机简单理想循环的s T -图和v p -图参见图2.2。

在图2.2(a)中，不计压气机进气管道的流动损失，大气压和压气机第一级入口的滞止压力 相等，即*a p =*1p ，空气在压气机中等熵压缩，压气机出口空气总压为*2p ，滞止温度为*2s T ， 之后，空气进入燃烧室与加入燃烧室的燃料进行无燃烧损失和散热损失的定压燃烧，不计燃烧室中的流动损失，则在燃烧室出口，燃气的滞止压力与压气机出口的滞止压力相等， 即*3p =*2p ，而滞止温度为*3T ，然后，燃气进入透平等熵膨胀作功，膨胀到大气压，不计透平排气管道的流动损失，则在透平出口，滞止压力*4p =*a p (=*1p )，滞止温度为*4s T ，排入大气的燃气在大气压力下，定压放热，温度最终降到*1T (=*a T )。

燃气轮机理想循环燃气轮机是一种利用燃气燃料产生动力的装置。

它是一种理想的能量转换循环，广泛应用于发电、航空和工业领域。

本文将详细介绍燃气轮机的循环过程以及其特点和应用。

燃气轮机的循环过程包括四个主要步骤：压缩、燃烧、膨胀和排气。

首先，进气口吸入空气，并经过压缩机进行压缩。

压缩机通过旋转叶片将空气加压，提高了空气的能量。

随后，压缩后的空气进入燃烧室，与燃料混合并点燃。

燃烧产生的高温高压气体推动了涡轮，使其旋转并产生动力。

在涡轮中，气体通过涡轮叶片的作用产生动能，并推动涡轮旋转。

涡轮上的动力转换装置(如发电机)便可利用涡轮旋转产生的动力来产生电力。

此时，一部分能量被转化为电能，另一部分则用于带动燃气轮机的压缩机和涡轮。

最后，经过膨胀后的气体流出燃气轮机，形成排气。

这部分气体中的热能和动能都被转化为了机械能，为整个循环提供了动力。

排气中的高温高压气体可以被利用，用于加热水蒸汽进行发电，提高能源利用效率。

燃气轮机的循环具有许多优点。

首先，它具有高效率和快速启动的特点。

相比于传统的蒸汽动力系统，燃气轮机能够更快速地启动和停止，使其在应对电网需求峰值或紧急发电时具有独特的优势。

其次，燃气轮机的排放非常低，利于环境保护。

燃烧过程几乎没有产生固体废物，大大减少了对环境的污染。

此外，燃气轮机的维护比较简单，寿命较长，减少了运营成本。

由于这些优点，燃气轮机在各个领域都有广泛的应用。

在发电领域，燃气轮机可以用于基础电力与备用电力系统，提供稳定可靠的电力供应。

在航空领域，燃气轮机被广泛应用于喷气式飞机，提供高效可靠的飞行动力。

在工业领域，燃气轮机可以用于驱动压缩机、泵和发电机，满足各种生产和能源需求。

总之，燃气轮机是一种理想的能量转换循环，具有高效率、快速启动、低排放和简单维护的特点。

它在发电、航空和工业领域都有广泛的应用，并为能源转型和环境保护做出了贡献。

未来，随着技术的不断发展，燃气轮机将继续发挥重要作用，为人类的生活和工作带来更多便利和可持续的能源。

01燃气轮机热力循环原理燃气轮机是一种常用的热机，利用燃气燃烧产生高温高压气体，然后将这种高温高压气体通过涡轮叶片的作用转化为机械能，最后将机械能转换为电能或机械功。

燃气轮机的热力循环原理可以分为以下几个步骤：1.空气进气：燃气轮机的工作气体是空气，空气通过进气道进入燃烧室。

为了提高空气的进气能力，通常会采用压气机将空气压缩，然后再送入燃烧室。

2.燃烧：在燃烧室中，燃料和空气混合燃烧，产生高温高压气体。

这个过程可以通过喷嘴将燃料和空气喷射到燃烧室中，然后点燃燃料。

燃料可以是天然气、柴油、煤气等。

3.膨胀过程：高温高压气体通过涡轮叶片的作用产生转动力，驱动涡轮转动。

同时，气体在涡轮上进行膨胀，降低温度和压力。

涡轮的转动将机械能传给轴承，进而传给发电机或其他负载。

4.排出废气：流过涡轮后的低温废气，被排出燃气轮机系统，可以用于加热水或其他用途，以提高能量利用效率。

废气中仍然有一定能量可以利用。

5.返压涡轮：在一些使用燃气轮机供热和供电的应用中，还可以增加返压涡轮，将排出废气进一步膨胀，降低废气的温度和压力。

这样可以进一步提高系统的热利用效率。

燃气轮机的热力循环原理基于热力学第一定律，即能量守恒定律。

通过燃烧产生的高温高压气体，通过涡轮叶片的作用将热能转化为机械能，然后再将机械能转化为电能或机械功。

这个循环过程中，废气排放出去的同时，仍然有一定的剩余热能可以利用，提高热机的能量利用效率。

燃气轮机的热力循环原理具有以下几个特点：1.高效率：由于燃气轮机能够将热能高效地转化为机械能，再转化为电能或机械功，因此其能量利用效率非常高，一般可达40%~50%以上。

2.快速启动：相比于蒸汽动力系统，燃气轮机的启动时间较短，一般只需几分钟，从而方便应对突发情况和高峰用电需求。

3.环保性好：燃气轮机燃烧的是燃气，相比于传统的煤炭燃烧，废气中的污染物排放较少，对环境污染较小。

总之，燃气轮机的热力循环原理基于燃气的燃烧产生高温高压气体，通过涡轮叶片的作用将热能转化为机械能，最终将机械能转化为电能或机械功。

燃气轮机原理概述及热力循环燃气轮机（Gas Turbine）是一种将燃烧燃料产生的高温气体转化为机械能的设备。

它利用高速旋转的轴承和叶片来驱动压缩机和发电机。

燃气轮机的原理可以分为三个主要的过程：压缩过程、燃烧过程和膨胀过程。

首先，压缩过程是燃气轮机的第一部分。

在压缩过程中，进气口吸入大量空气，并通过旋转的轴承和叶片将气体压缩。

压缩后的空气接着被送入燃烧室。

其次，燃烧过程是燃气轮机的第二部分。

在燃烧过程中，高压的空气与燃料混合并点燃。

燃烧燃料产生的高温气体使燃气轮机的工作物质增加能量，并且使气体在高温高压条件下进行高速流动。

最后，膨胀过程是燃气轮机的第三部分。

在膨胀过程中，高温高压的气体通过轴承和叶片扩张，使轴承和叶片高速旋转。

这些旋转的轴承和叶片驱动发电机，将动能转变为电能。

在燃气轮机的热力循环中，一般采用布雷顿循环（Brayton Cycle）。

布雷顿循环包含四个主要步骤：压缩、加热、膨胀和冷却。

首先是压缩过程。

进气口的空气通过压缩机被压缩，使压缩后的空气温度和压力增加。

然后是加热过程。

压缩后的空气经过燃烧室，与燃料燃烧产生高温气体。

接下来是膨胀过程。

高温高压气体通过轴承和叶片膨胀，使轴承和叶片旋转。

旋转的轴承和叶片通过机械耦合驱动发电机。

最后是冷却过程。

高温气体通过冷却器冷却后再次进入压缩机，循环往复。

与其他发电设备相比，燃气轮机具有一些显著的优点。

首先，燃气轮机可以非常高效地转换能量，能够达到约35％至45％的高效率。

其次，燃气轮机的启动时间相对较短，通常只需要几分钟即可启动并达到额定功率。

此外，燃气轮机还具有较小的体积和重量，占用空间相对较小。

总之，燃气轮机是一种重要的能源转换设备，其工作原理基于压缩、燃烧和膨胀三个主要过程。

同时，布雷顿循环是燃气轮机的热力循环，包括压缩、加热、膨胀和冷却四个步骤。

燃气轮机通过高效转换能量，具有快速启动、小体积和重量等优点，在能源领域发挥着重要作用。
