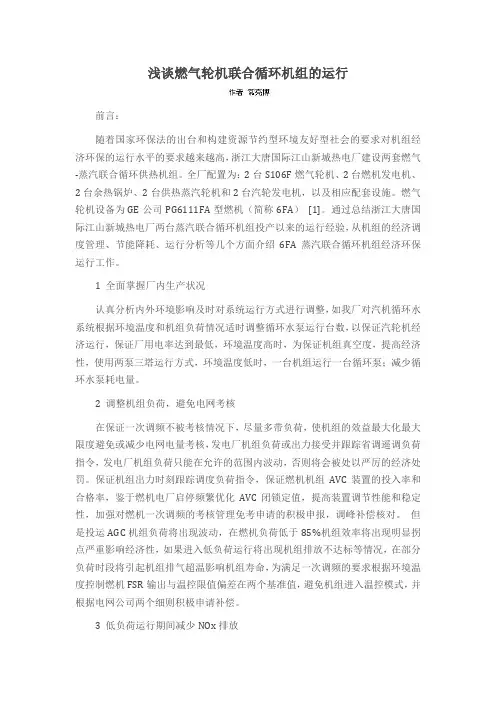

浅谈燃气轮机联合循环机组的运行前言：随着国家环保法的出台和构建资源节约型环境友好型社会的要求对机组经济环保的运行水平的要求越来越高，浙江大唐国际江山新城热电厂建设两套燃气-蒸汽联合循环供热机组。
全厂配置为：2台S106F燃气轮机、2台燃机发电机、2台余热锅炉、2台供热蒸汽轮机和2台汽轮发电机，以及相应配套设施。
燃气轮机设备为GE公司PG6111FA型燃机（简称6FA）[1]。
通过总结浙江大唐国际江山新城热电厂两台蒸汽联合循环机组投产以来的运行经验，从机组的经济调度管理、节能降耗、运行分析等几个方面介绍6FA蒸汽联合循环机组经济环保运行工作。
1 全面掌握厂内生产状况认真分析内外环境影响及时对系统运行方式进行调整，如我厂对汽机循环水系统根据环境温度和机组负荷情况适时调整循环水泵运行台数，以保证汽轮机经济运行，保证厂用电率达到最低，环境温度高时，为保证机组真空度，提高经济性，使用两泵三塔运行方式，环境温度低时，一台机组运行一台循环泵；减少循环水泵耗电量。
2 调整机组负荷，避免电网考核在保证一次调频不被考核情况下，尽量多带负荷，使机组的效益最大化最大限度避免或减少电网电量考核，发电厂机组负荷或出力接受并跟踪省调遥调负荷指令，发电厂机组负荷只能在允许的范围内波动，否则将会被处以严厉的经济处罚。
保证机组出力时刻跟踪调度负荷指令，保证燃机机组AVC装置的投入率和合格率，鉴于燃机电厂启停频繁优化AVC闭锁定值，提高装置调节性能和稳定性，加强对燃机一次调频的考核管理免考申请的积极申报，调峰补偿核对。
但是投运AGC机组负荷将出现波动，在燃机负荷低于85%机组效率将出现明显拐点严重影响经济性，如果进入低负荷运行将出现机组排放不达标等情况，在部分负荷时段将引起机组排气超温影响机组寿命，为满足一次调频的要求根据环境温度控制燃机FSR输出与温控限值偏差在两个基准值，避免机组进入温控模式，并根据电网公司两个细则积极申请补偿。
燃气轮机联合循环机组旁路控制说明王铭东方电气自动控制工程有限公司四川德阳618000摘要:本文对燃气轮机联合循环机组汽机旁路控制系统的调节方式、控制方式及其作用进行了简单的介绍和分析。
国内投 运的M 701F 型燃气轮机肩负着电网要求的日起停、调峰、调频需求。
其中旁路系统起到极其重要的功能性作用。
关键词：燃气轮机联合循环机组；旁路系统机械化工_________________________________________________________________________________科技风2〇17年8月上D 01：10.19392/j . cnki . 1671-7341.201715118燃气轮机联合循环机组由以下三部分构成:燃气轮机、蒸 汽轮机、发电机，机组的主要做功部分是燃气轮机和余热锅炉。
燃气轮机在做功的同时，将高温度的排气排人余热锅炉进行二 次利用，加热余热锅炉中的除盐水，进行蒸汽输出。
蒸汽进人 蒸汽轮机进行做功，旁路控制阀和主蒸汽调节阀用于调节气包 压力及控制蒸汽品质。
旁路控制参数的设定关系着机组的优 化运行。
本文着重介绍、分析了我公司联合循环燃机旁路系统 的逻辑和工作状况。
1旁路控制系统分析M 701F 型燃气轮机配置的旁路系统为100%流量阀门。
随着燃机的启动，旁路系统可以让余热锅炉出口蒸汽的温度、压 力快速提升，让汽机尽快进汽做功。
旁路系统还兼具着保护汽 轮机的功能，当机组发生跳机或甩负荷时，旁路系统迅速将主 蒸汽隔离，避免汽机超压。
旁路控制系统功能介绍：(>燃气轮机启动时，排气温度低，锅炉出口蒸汽温度、压 力不达标，旁路系统将这些蒸汽排人凝汽器，并尽快让蒸汽品 质达到进气要求提升汽机启动时间。
(d )燃气轮机运行时，旁路控制阀跟踪主蒸汽压力设定，配 合主蒸汽调节阀进行压力控制，避免蒸汽压力波动。
(,燃气轮机处于跳闸、甩负荷等极端状态时，旁路阀将蒸 汽隔离，避免汽机超压，确保机组安全。
燃气轮机及其联合循环课后题答案（姚秀平主编版）上海电力学院第一章3和4、从热力学角度看，汽轮机循环利用了蒸汽可在常温下凝结的特性，达到了较低的工质平均放热温度，但工质平均吸热温度不高。
燃气轮机循环的工质平均吸热温度高，但工质平均吸热温度不低。
汽轮机发展方向：开发新材料以便把主蒸汽参数从亚临界水平逐步提高到超超临界水平；采用两次再热等手段改进热力系统及设备的设计。
其中，主要方向为提高工质平均吸热温度。
燃气轮机发展方向：提高燃气平均吸热温度。
5、燃气轮机是工作于高温区的一种热机，易于利用高品位的热量；汽轮机是工作于低温区的一种热机，易于利用低品位的热量；而联合循环按照热量梯级利用的原则将燃气轮机和汽轮机结合起来，可以将高品位和低品位的热量同时利用起来。
由于联合循环同时利用了燃气轮机循环平均吸热温度高和汽轮机循环平均放热温度低的优点，又同时克服了两者的缺点，所以可以达到较高的循环效率。
6、ISO基本功率是指在国际标准化委员会所规定的ISO环境条件下燃汽轮机连续运行所能达到的功率。
ISO环境条件：温度15℃，压力0.01013MPa，相对湿度60%。
7、燃气轮机与汽轮机同轴，共同驱动一台发电机的联合循环机组称为单轴机组；燃气轮机与汽轮机不同轴，各驱动一台发电机的联合循环机组成为多轴机组。
8、前置循环是工作于高温区，输入大部分热量的循环，它会产生大量的余热；后置循环是工作于低温区以前置循环的余热为主要热源的循环。
两者通常用换热设备耦合在一起，最广泛的应用是燃气——蒸汽联合循环。
9、最基本的三种联合循环形式：余热锅炉型、补燃余热锅炉型和增压锅炉型。
10、余热型：优点是技术成熟。
系统简单、造价低、启停速度快。
缺点是余热锅炉效率低、汽轮机的功率和效率也低，所以不仅机组功率不大，而且效率也不高。
补燃型：优点是在燃气轮机排气温度较低的情况下，可使蒸汽参数及流量大幅度提高，从而使机组的容量增大、效率提高；同时机组的变工况性能也可得到改善。

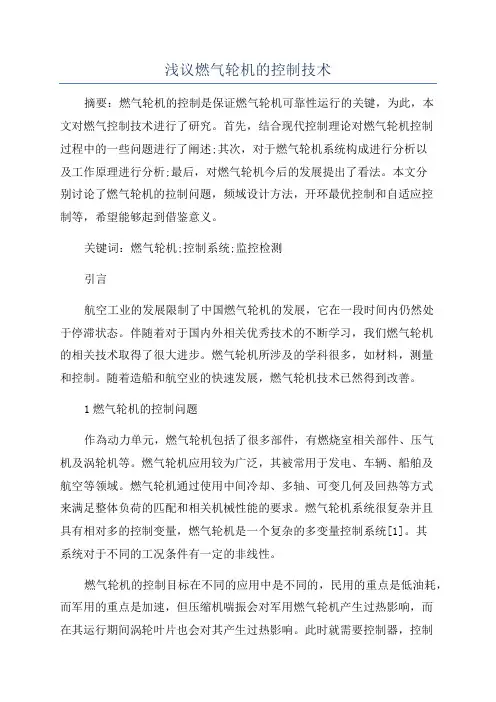

浅议燃气轮机的控制技术摘要：燃气轮机的控制是保证燃气轮机可靠性运行的关键，为此，本文对燃气控制技术进行了研究。
首先，结合现代控制理论对燃气轮机控制过程中的一些问题进行了阐述;其次，对于燃气轮机系统构成进行分析以及工作原理进行分析;最后，对燃气轮机今后的发展提出了看法。
本文分别讨论了燃气轮机的拉制问题，频域设计方法，开环最优控制和自适应控制等，希望能够起到借鉴意义。
关键词：燃气轮机;控制系统;监控检测引言航空工业的发展限制了中国燃气轮机的发展，它在一段时间内仍然处于停滞状态。
伴随着对于国内外相关优秀技术的不断学习，我们燃气轮机的相关技术取得了很大进步。
燃气轮机所涉及的学科很多，如材料，测量和控制。
随着造船和航空业的快速发展，燃气轮机技术已然得到改善。
1燃气轮机的控制问题作為动力单元，燃气轮机包括了很多部件，有燃烧室相关部件、压气机及涡轮机等。
燃气轮机应用较为广泛，其被常用于发电、车辆、船舶及航空等领域。
燃气轮机通过使用中间冷却、多轴、可变几何及回热等方式来满足整体负荷的匹配和相关机械性能的要求。
燃气轮机系统很复杂并且具有相对多的控制变量，燃气轮机是一个复杂的多变量控制系统[1]。
其系统对于不同的工况条件有一定的非线性。
燃气轮机的控制目标在不同的应用中是不同的，民用的重点是低油耗，而军用的重点是加速，但压缩机喘振会对军用燃气轮机产生过热影响，而在其运行期间涡轮叶片也会对其产生过热影响。
此时就需要控制器，控制器就是要在各种约束条件下使其达到正常运行的规格，对于控制器的设计，通常采用现代频域法，另外，还分别应用了开环最优控制和自适应控制[2]。
本文将对此进行讨论并简要描述与控制系统设计密切相关的建模、预测和检测问题。
2开环最优及自适应控制如今，开环最优控制和自适应控制都应用在燃气轮机系统中。
就以下状态来说，可以将其描述成为开环最优控制，假设其系统有：状态方程：X=f（x，μ，t）;初始条件：X|t0=x0末端条件：h（xT）=0;约束条件：g（x，μ，t）≥U;性能指标：J=k（xT，T）+∫Tt0L（x，μ，t）dt开环最优控制解决了μ，因此可以在控制变量、状态变量、结束条件等的约束下优化其性能指标。

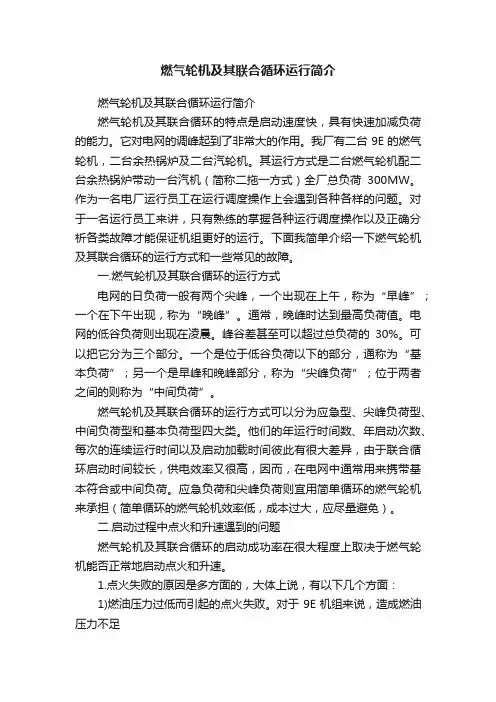

燃气轮机及其联合循环运行简介燃气轮机及其联合循环运行简介燃气轮机及其联合循环的特点是启动速度快，具有快速加减负荷的能力。
它对电网的调峰起到了非常大的作用。
我厂有二台9E的燃气轮机，二台余热锅炉及二台汽轮机。
其运行方式是二台燃气轮机配二台余热锅炉带动一台汽机（简称二拖一方式）全厂总负荷300MW。
作为一名电厂运行员工在运行调度操作上会遇到各种各样的问题。
对于一名运行员工来讲，只有熟练的掌握各种运行调度操作以及正确分析各类故障才能保证机组更好的运行。
下面我简单介绍一下燃气轮机及其联合循环的运行方式和一些常见的故障。
一.燃气轮机及其联合循环的运行方式电网的日负荷一般有两个尖峰，一个出现在上午，称为“早峰”；一个在下午出现，称为“晚峰”。
通常，晚峰时达到最高负荷值。
电网的低谷负荷则出现在凌晨。
峰谷差甚至可以超过总负荷的30%。
可以把它分为三个部分。
一个是位于低谷负荷以下的部分，通称为“基本负荷”；另一个是早峰和晚峰部分，称为“尖峰负荷”；位于两者之间的则称为“中间负荷”。
燃气轮机及其联合循环的运行方式可以分为应急型、尖峰负荷型、中间负荷型和基本负荷型四大类。
他们的年运行时间数、年启动次数、每次的连续运行时间以及启动加载时间彼此有很大差异，由于联合循环启动时间较长，供电效率又很高，因而，在电网中通常用来携带基本符合或中间负荷。
应急负荷和尖峰负荷则宜用简单循环的燃气轮机来承担（简单循环的燃气轮机效率低，成本过大，应尽量避免）。
二.启动过程中点火和升速遇到的问题燃气轮机及其联合循环的启动成功率在很大程度上取决于燃气轮机能否正常地启动点火和升速。
1.点火失败的原因是多方面的，大体上说，有以下几个方面：1)燃油压力过低而引起的点火失败。
对于9E机组来说，造成燃油压力不足的原因可能是：a.电磁离合器的线圈的绝缘降低或匝数短路而无法传动主燃油泵；b.燃油流量分配器内因残存粘度较高的原油等原因，致使启动时燃油流量分配器的转速增升达不到点火要求的额定值；c.燃油调压阀故障，致使燃油压力过低。
联合循环用燃气轮机的发展联合循环发电是一种将燃气轮机与蒸汽轮机结合在一起的发电方式。
其原理是将燃气轮机排出的废热通过热交换器加热冷却水，使其变成蒸汽，再通过蒸汽轮机发电。
联合循环利用了燃气轮机高效排出的废热，提高了发电效率，降低了燃料消耗，减少了对环境的影响。
联合循环用燃气轮机的发展可以追溯到20世纪60年代，当时燃气轮机开始应用于舰船和我们的发展，但是由于技术限制，联合循环的效率并不高。
然而，随着技术的不断革新和发展，联合循环用燃气轮机的效率得到了显著提高，成为一种广泛应用的发电方式。
首先，燃气轮机的技术不断进步，使其具有更高的效率和更低的排放。
燃气轮机作为燃烧式发电机，其排放比传统的蒸汽轮机更低，因为其燃烧过程中没有涉及锅炉等设备。
随着燃气轮机燃烧技术的改进，其排放量减少了很多，同时效率也得到了显著提高。
其次，热交换技术的发展使得废热的利用更加高效。
热交换器可以将燃气轮机排出的高温废气通过换热原理将冷却水加热，从而产生高温高压的蒸汽。
而传统的蒸汽轮机只能利用煤炭等固体燃料燃烧产生的废热。
热交换技术的发展使得联合循环的效率得到了显著提高。
再次，燃料的多元化也推动了联合循环用燃气轮机的发展。
传统的燃气轮机使用天然气作为燃料，而随着生物质能源、液化石油气等新型燃料的发展，联合循环用燃气轮机也可以利用这些燃料进行发电。
这不仅提高了燃料的利用率，还减少了对天然气等传统资源的依赖。
最后，环保意识的增强也推动了联合循环用燃气轮机的发展。
联合循环发电方式减少了对环境的影响，特别是通过排放控制和废气治理，可以使燃气轮机排出的废气达到环保标准。
随着人们对环境保护意识的增强，联合循环用燃气轮机逐渐成为一种受欢迎的发电方式。
总之，联合循环用燃气轮机的发展得益于燃气轮机技术的进步、热交换技术的发展、燃料多元化以及环保意识的增强。
随着科技的不断发展和创新，相信联合循环用燃气轮机将在未来得到更广泛的应用，为我们提供更高效、更环保的电力。
燃气轮机联合循环介绍燃气轮机联合循环，听起来高大上，其实它就是个把“高温气体”变成“电”的小能手。
想象一下，你家的锅炉，这家伙可不是随便烧水的，它可是经过精心设计，把燃料的能量最大化利用，简直就像做一道精致的菜，分分钟把每一滴油都榨干了。
说到燃气轮机，它工作的时候就像是个狂欢派对，燃气在里面像小精灵一样舞动，经过燃烧后产生的高温高压气体，通过涡轮转动，啧啧，那声音，简直能把你震撼得心潮澎湃。
接下来咱们得聊聊这个联合循环。
其实嘛，就是把燃气轮机和蒸汽轮机组合在一起，形成一个完美的搭档。
你可别小看这对组合，简直就像是李白和杜甫，实力强大。
燃气轮机先来，把热能转化为机械能，然后蒸汽轮机再上场，利用余热发电，真的是一波三折，电力输出可谓是节节攀升，简直不容小觑。
想象一下，余热就像那烧到最后的炭火，虽然看似无用，实际却能把能量发挥到极致。
要知道，联合循环的效率可不是盖的，通常能达到60%左右，这在电厂界可是个“牛”气冲天的数字。
和传统发电方式比起来，这可是真正的节能环保先锋！燃气轮机虽然看上去光鲜亮丽，但其实它也有点“小脾气”，对燃料质量要求比较高，像是挑食的小孩子，一定要确保燃料纯净，才能发挥出最佳状态。
不过，一旦它“吃得好”，那真是“能量满满”，让你震惊的电量输出真是让人目瞪口呆。
联合循环不仅仅是在电厂发电，它在航天和船舶等领域也是不可或缺的。
想象一下，那些航天器在太空中飞行，动力来源也是这套系统，真是太酷了！更有趣的是，燃气轮机的设计和运行也在不断进步，许多科技公司为了追求更高的效率和更低的排放，像拼图一样，把各种新材料和技术应用进去，让燃气轮机像是升级版的“超级战士”。
哎，说到环保，这也是联合循环的一大亮点。
它在发电过程中，二氧化碳的排放量相对较少，基本上就是在为地球“减负”。
想象一下，随着气候变化问题日益严重，联合循环的存在简直像一缕清风，给环保事业带来了新的希望。
每当听到绿色电力的概念，心里总会油然而生一丝自豪感，觉得自己也为保护地球出了一份力。
燃气轮机燃烧控制原理摘要：燃气轮机是装备制造业的高端装备，典型结构如图1所示，被誉为现代工业皇冠上的明珠，是多学科先进技术的高度集成，是国家高科技水平的重要标志。
燃气轮机的燃烧控制包括燃料气量控制和空气量控制两大方面，涉及燃料气阀控制、VGV控制、启动控制、变工况控制等方面内容。
其中燃料气阀流量特性曲线的测定及燃烧控制系统中的启动升速燃气分配曲线、升速燃气分配曲线、VGV开度曲线、匹配燃气阀动作的阀门开度-燃烧功率曲线是燃烧控制的核心。
不同的机组、不同的安装使用环境，需要按照实际情况对上述曲线参数进行优化调整，以保证机组在启动、不同负荷段运行、变工况调整情况下的稳定运行。
关键词：燃气轮机；燃烧控制；原理图1典型燃气轮机结构1燃气轮的分析燃气轮机作为一种高效的动力机械，广泛应用于发电，工业驱动，船舶动力等领域，然而中国尚未完全掌握其研发和制造技术，特别是大功率燃气轮机，其市场一直被通用电气，西门子等国外公司垄断。
此外，随着各国对环境保护愈来愈重视，对燃气轮机的排放水平要求也更加严格，因此低排放燃气轮机更加受到重视。
燃气轮机由压气机、燃烧室和涡轮三大部件组成。
燃烧室把来自前端压气机的一部分压缩空气和喷入其中的燃料进行混合，形成的可燃气体混合物在火焰筒内部被点燃，并在定压条件下充分燃烧，形成高温燃气，燃料的化学能在燃烧室内被转化为燃气的热能。
高温燃气与另一部分压缩空气混合均匀后进入后端的涡轮中膨胀做功，所转化成的机械能，一部分用于带动压气机转动，另一部分用于输出轴功。
燃气做功后形成的尾气或者为联合循环的余热锅炉提供热源，或者直接排入到大气环境中。
燃气轮机所排放的主要气体污染物包括氮氧化物（NOX）、一氧化碳（CO）和未燃碳氢化合物（UHC）等。
CO和UHC在具有充足的化学反应时间和足够高的燃烧温度的条件下可进一步氧化为二氧化碳和水，对固定式燃气轮机这两种排放物的排放水平相对容易控制。
相对难以控制的气体污染物是NOX，其过量排放破坏臭氧层，还会引起光化学烟雾，对环境和人类健康造成很大的危害。
