2019年浙教版八年级上科学第四 电路探秘章单元测试卷带答案C卷

浙教版科学八上第4章电路探秘单元测试及答案姓名:________ 班级:________ 成绩:________一、选择题1 . 在柠檬中插入铜片和锌片，并用导线连接起来，就可使二极管发光，如图，在该电路中，相当于电池的是（）A．二极管B．柠檬C．铜片和锌片D．铜片和锌片及柠檬2 . 如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是A．电流表甲测的是L2的电流B．电流表乙测的是L2的电流C．电流表与电灯并联了D．电流表甲测的是干路中的电流3 . 某同学在探究通过导体的电流与其电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象分析，下列说法错误的是A．通过导体a的电流与其两端电压成正比B．导体a的电阻大于b的电阻C．当b两端电压是1V时，通过b的电流为0.1AD．将a、b串联在3V的电源上时，通过导体的电流为0.2A4 . 科学研究中常常会用到“控制变量法”、“替代法”、“类比法”、“模型法”等研究方法，下列研究过程与研究方法不一致的是（）A．用光线来表现光的直线传播--模型法B．用电路图表示电路结构--替代法C．探究种子萌发需要的条件--控制变量法D．研究电压时，我们可以通过对比水压来认识它--类比法5 . 摩擦起电是日常生活中常见的现象，这种现象在某些场所出可能会引发安全事故、如图1是张贴在加油站中的安全标识，其中与摩擦起电有关的是（）A．B．C．D．6 . 关于如图所示的电和磁知识描述错误的是（）A．图甲说明同种电荷相互排斥B．图乙说明电流周围存在磁场C．图丙中电铃是利用电磁铁工作的D．图丁三孔插座右孔接零线7 . 如图所示电路，电源电压恒定，定值电阻的阻值为R1，滑动变阻器的最大阻值为R2、已知R2>R1，闭台开关S后，将滑动变阻滑片从左端向右端移动过程中（）A．电压表V1的示数变大，电阻R1的电功率先变大后变小B．电压表V2的示数变小，滑动变阻器的电功率一直不变C．电流表A的示数变大，电路消耗的总功率一直变大D．电流表A的示数变大，电路消耗的总功率先变大后变小8 . 关于滑动变阻器，下列说法不正确的是（）A．滑动变阻器是通过改变电阻比的横截面积来改变电阻大小的B．改变电阻的目的是改变电路中电流的大小C．滑动变阻器中的电阻丝应该使用导电能力较差的合金丝来制作D．收音机的音量调节器实质上也是滑动变阻器9 . 电压一定时，电流I与电阻R的函数图象大致是（）A．B．C．D．10 . 某种电脑键盘清洁器有两个开关，开关S1控制照明用的小灯泡L1，开关S2只控制吸尘用的电动机M。

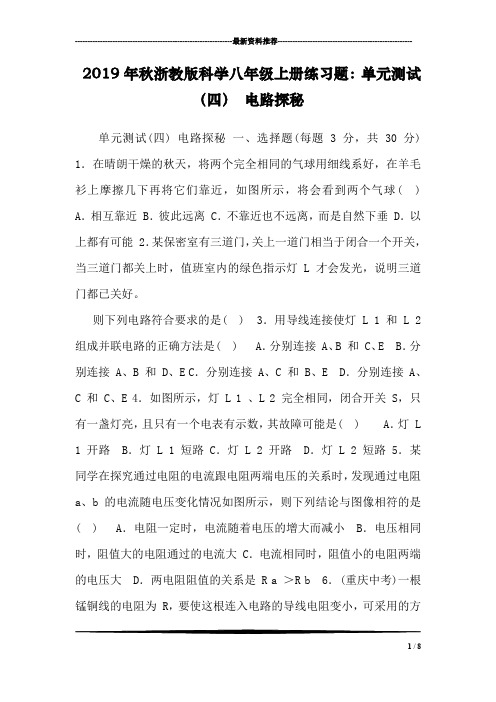

---------------------------------------------------------------最新资料推荐------------------------------------------------------2019年秋浙教版科学八年级上册练习题：单元测试（四）电路探秘单元测试(四) 电路探秘一、选择题(每题 3 分，共 30 分) 1．在晴朗干燥的秋天，将两个完全相同的气球用细线系好，在羊毛衫上摩擦几下再将它们靠近，如图所示，将会看到两个气球( ) A．相互靠近 B．彼此远离 C．不靠近也不远离，而是自然下垂 D．以上都有可能 2．某保密室有三道门，关上一道门相当于闭合一个开关，当三道门都关上时，值班室内的绿色指示灯 L 才会发光，说明三道门都已关好。

则下列电路符合要求的是( ) 3．用导线连接使灯 L 1 和 L 2 组成并联电路的正确方法是( ) A．分别连接 A、B 和 C、E B．分别连接 A、B 和 D、E C．分别连接 A、C 和 B、E D．分别连接 A、C 和 C、E 4．如图所示，灯 L 1 、L 2 完全相同，闭合开关 S，只有一盏灯亮，且只有一个电表有示数，其故障可能是( ) A．灯 L 1 开路 B．灯 L 1 短路 C．灯 L 2 开路 D．灯 L 2 短路 5．某同学在探究通过电阻的电流跟电阻两端电压的关系时，发现通过电阻a、b 的电流随电压变化情况如图所示，则下列结论与图像相符的是( ) A．电阻一定时，电流随着电压的增大而减小 B．电压相同时，阻值大的电阻通过的电流大 C．电流相同时，阻值小的电阻两端的电压大 D．两电阻阻值的关系是 R a ＞R b 6．(重庆中考)一根锰铜线的电阻为 R，要使这根连入电路的导线电阻变小，可采用的方1 / 8法是( ) A．减小导线两端的电压 B．增大导线中的电流 C．将导线对折后连入电路 D．将导线拉长后连入电路 7．如图甲所示是小灯泡 L 1 和 L 2 的电流随电压变化的图像。

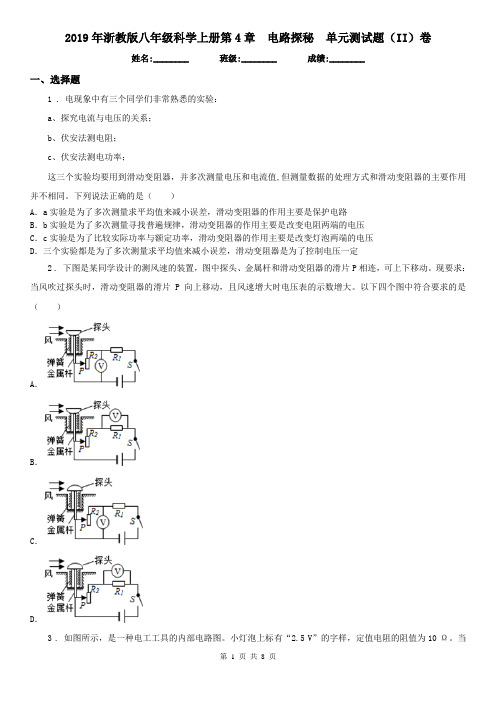

2019年浙教版八年级科学上册第4章电路探秘单元测试题（II）卷姓名:________ 班级:________ 成绩:________一、选择题1 . 电现象中有三个同学们非常熟悉的实验：a、探究电流与电压的关系；b、伏安法测电阻；c、伏安法测电功率；这三个实验均要用到滑动变阻器，并多次测量电压和电流值,但测量数据的处理方式和滑动变阻器的主要作用并不相同。

下列说法正确的是（）A．a实验是为了多次测量求平均值来减小误差，滑动变阻器的作用主要是保护电路B．b实验是为了多次测量寻找普遍规律，滑动变阻器的作用主要是改变电阻两端的电压C．c实验是为了比较实际功率与额定功率，滑动变阻器的作用主要是改变灯泡两端的电压D．三个实验都是为了多次测量求平均值来减小误差，滑动变阻器是为了控制电压一定2 . 下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动。

现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大。

以下四个图中符合要求的是（）A．B．C．D．3 . 如图所示，是一种电工工具的内部电路图。

小灯泡上标有“2.5 V”的字样，定值电阻的阻值为10 Ω。

当把它接入2 V的电路中，闭合开关S后，通过小灯泡的电流为0.5 A。

下列说法正确的是（）A．此时电路中的总电阻是14 ΩB．电路中的总电流是0.7 AC．小灯泡正常发光D．当开关S断开时，通过定值电阻的电流变大4 . 如图所示，电源电压保持不变，L是标有“2V 1W”字样的灯泡，电流表A、A1的量程均为0～0.6A，将滑动变阻器滑片P滑至最右端，断开S1 ，闭合S2 ，电压表示数为6V，电流表A的示数为0.3A；闭合S1、S2 ，电流表A1的示数为0.1A．（假设灯丝电阻不变）则下列说法中不正确的是（）A.滑动变阻器的最大阻值为20ΩA．R0的阻值为60ΩB．S1断开，S2由闭合到断开时，电压表的示数会变大C．断开S1、S2 ，为保证电路安全，滑动变阻器接入电路中的最小阻值为8Ω5 . 手电筒里电池放置正确的是A．甲B．乙C．丙D．都正确6 . 下图是小金自制电子秤的原理示意图,且所测物体质量越大,仪表示数越大。

第4章检测卷一、选择题（每题2分，共30题,请把答案写在表格里）1．下图所示电路中，灯泡处于通路状态的是（）2．如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（）3．要使手电筒正常工作，两节干电池的正确安装是（）A.图甲B.图乙C.图丙D.都不正确4．街上的路灯是同时亮同时熄的，这些路灯是（）A.串联的B.并联的C.串联、并联都有可能D.无法确定5．下列电路中，两灯并联，且开关能同时控制两只灯的是（）6.下列电路正确的是( )7.跷泉实验时连接了如同5所示的电路，闭合开关S1和S2后，下列分析正确的是( )A.小灯泡亮、电铃响B.小灯泡亮、电铃不响C.小灯泡不亮、电铃响D.小灯泡不亮、电赞不响8．以下电路图与右边的实物图一致的是( )9．如图所示，粗心的小强把电流表当作电压表接在了L 1的两端。

此时如果闭合开关，一定．．会发生( )A.电源短路B.电流表损坏C.L 1不亮D.L 2的灯丝烧断10．避雷针的尖端不断向空中释放电子，这时避雷针中的电流方向是 （ ）A.从地面到尖端B.从尖端到地面C.没有电流D.无法确定11．用电流表测量通过电灯L 1的电流，下列电路图中正确的是 （ ）12．a 表和b 表是测电流和电压的电表，下列说法中正确的是（ ） (A)a 、b 都是电流表 (B)a 、b 都是电压表 (C)a 是电压表，b 是电流表(D)a 是电流表，b 是电压表13．小明要研究串联电路的电流特点，连接了如图电路。

闭合开关后，测出甲、乙、丙三处的电流，则这三处的电流大小关系是( )A．甲处最大 B．乙处最大 C.丙处最大 D．一样大14．如右图所示的电路中，电流表测量的是( )A．通过灯L1的电流B．通过灯L2的电流C．通过灯L1和灯L2的电流之和D．电源供给电路的总电流15．在如图所示的电路中，若A 1的读数是0.2A，A2的读数是0.3A，则A的读数是( ) A.0.1A B.0.2AC.0.3AD.0.5A16．右图所示的电路中，当开关闭合后，在金属夹A、B之间分别接入硬币、铅笔芯、橡皮和塑料尺，小灯泡能发光的是（）A.接入硬币和橡皮B.接入塑料尺和铅笔芯C.接入硬币和铅笔芯D.接入橡皮和塑料尺17．绝缘体不容易导电是因为（）A.没有电子B.几乎没有电荷C.正负电荷总数相等D.能够自由移动的电荷很少18．跟导体的电阻大小无关的一个因素是（）A.导体的长度B.导体的横截面积C.导体的材料D.通过导体的电流大小。

浙教版科学八上第4章电路探秘单元测试及答案学校:___________姓名：___________班级：___________考号：___________一、选择题1．科学中研究一些看不见、摸不着的现象时，通常用一些非常直观的现象去认识，下列研究运用了这种方法的是()A．研究电学相关知识时，用电路图来代替实物电路进行分析研究B．判断电路中是否有电流时，可通过电路中的灯泡是否发光来确定C．研究导体电阻与长度的关系时，控制导体材料、横截面积等因素相同D．研究电压时把电压比作水压2．下列电路图正确的是()A．B．C．D．3．通草球是取自通脱木的茎中的髓削成的，视为轻小物体，能被带电体吸引。

小徐在研究电荷性质的时候，将四个通草球相互靠近，相互作用情况如图所示，则有()A．A球一定带电B．B球一定带正电C．C球一定带电D．D球一定带负电4．有一个看不见内部情况的小盒(如图),盒上有两只灯泡,由一个开关控制,闭合开关两灯都亮,断开开关两灯都灭;拧下其中任一灯泡,另一灯都亮。

图中,符合要求的电路图是A．B．C．D．5．图甲为某可调节亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度，下列分析正确的是()A．电位器与灯泡并联B．电位器改变灯泡亮度的原理和滑动变阻器相同C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗6．摩擦起电是生活中常见的现象，打开水龙头，放出一股细细的水流，用在干燥的头发上梳过的塑料梳子靠近水流，将发生的现象及原因是()A．水流远离梳子，因为梳子摩擦带电后排斥水流B．水流靠近梳子，因为梳子摩擦带电后吸引水流C．水流远离梳子，因为梳子摩擦后具有磁性排斥水流D．水流靠近梳子，因为梳子摩擦后具有磁性吸引水流7．在“探究通过导体的电流与电压的关系”实验中，得到I－U图像如图所示，则正确的是()A．B．C．D．8．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I －R图像，下列结论与图像相符的是()A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小9．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数。

第四章电路探秘单元检测卷一、选择题（共15题；共30分）1.如图所示，在每个水果上插人铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的( )A. 电源B. 导线C. 用电器D. 开关第1题图第2题图第3题图2.如图所示，长度相同，横截面积不同的同种材料制成的金属棒AB和BC连在一起接入电路，则（）A. U AB=U BCB. R AB＜R BCC. I AB=I BCD. U AB＜U BC3.图所示的电路中，电源两端的电压保持不变。

闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（）A. 电流表A1与电流表A2的示数之和变小B. 电压表V与电流表A2的示数之比保持不变C. 电流表A1的示数变小，电压表V的示数变大D. 电流表A2的示数不变，电压表V的示数不变4.如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.2A，则下列判断正确的是（）A. 通过灯L1的电流为0.5AB. 通过灯L1的电流为0.3AC. 通过灯L2的电流为0.7AD. 通过灯L2的电流为0.3A5.如图所示，某一型号的锁设置了三种打开方式：密码(S1)，特定指纹(S2)或应急钥匙(S3)，三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是( )A. B. C. D.6.一个开关同时控制两盏灯，用电压表分别测两灯两端的电压，发现电压表的示数相等，则这两盏灯的关系是（）A. 一定是串联B. 一定是并联C. 可能是串联，也可能是并联D. 一定不是串联7.电阻R1的阻值为10Ω，将它与R2并联后，总电阻为5Ω，若将R1与R2串联，则总阻值为（）A. 20ΩB. 15ΩC. 10ΩD. 5Ω8.有两个电阻，R1=10欧，R2=30欧，把它们串联起来接入电路中，如果R1两端的电压是2伏，那么R2两端的电压是（）A. 2伏B. 6伏C. 8伏D. 0.67伏9.一个电灯泡，在北方冬季室温下用伏安法测一次电阻，在灯泡正常工作一段时间后再用伏安法测一次它的电阻，结果后一次较前一次测得的灯泡阻值大10倍以上，造成这种差异的原因是（）A. 两次测量加在灯两端的电压不同B. 两次测量通过灯的电流不同C. 两次测量灯丝温度不同D. 两次测量室内温度不同10.在伏安法测电阻的实验中，滑动变阻器不能起到的作用是（）A. 改变待测电阻两端的电压B. 改变电路中的电流C. 保护电路D. 改变待测电阻的阻值11.在“用伏安法测电阻”的实验中，下列注意事项中，没有必要的是（）A. 接电路时，先断开开关B. 应从电源的正极开始连线，开关应靠近电源的正极C. 在无法估计被测电阻大小时，电流表、电压表应选用较大的量程D. 将变阻器连入电路时，滑片应放在变阻器阻值最大的位置上12.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U—I关系图像，从图中可以看出R1与R2的大小关系是（）A. R1＞R2B. R1=R2C. R1＜R2D. 无法确定第13题图第14题图13.如图是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小，如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大，那么（）A. A表示数越大，V表示数越小B. A表示数越小，V表示数越大C. A表和V表示数均越小D. A表和V表示数均越大14.两个定值电阻，甲标有“10Ω1A”，乙标有“15Ω0.6A”，把它们串联起来，两端允许加的最大电压是（）A. 25伏B. 19伏C. 15伏D. 10伏15.如图所示是某种“测重仪”的原理图。

浙教版科学八年级上册第四章电路探秘单元检测及答案解析一、单选题（共15题；共30分）1.如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（）A. B. C. D.2.下列关于电学知识说法正确的是（）A. 验电器的工作原理是异种电荷相互排斥B. 金属靠自由电子导电C. 导体的电阻大小只跟导体的长度、横截面积有关D. 电学中规定正电荷的运动方向为电流的方向3.新的国家标准对延长线插座配用电缆的导线横截面积要求进行了修改，额定电流16A的延长线插座，导线最小标称横截面积由1mm2提升到1.5mm2.增大导线横截面积的目的是（）A. 增大导线的电阻B. 减小通过导线的电流C. 增大导线的电压D. 减小导线发热4.下图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是（）A. B. C. D.5.小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示，关于该小灯灭的原因以及众小灯的电路连接方式，下列猜想中合理的是（）A. 若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联B. 若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联C. 若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联D. 若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联6.如图所示，汽车装有日间行车灯可以提高行车安全，当汽车启动时，闭合，日间行车灯立即亮起:再团合车前大灯也亮起。

符合这一情况的电路图是（）A. B. C.D.7.下列各电路图中完全无误的是（）A. B. C. D.8.如图所示，用一个带正电的物体a去接触不带电的验电器的金属球b时，金属球b也带上正电，则下列说法正确的是（）A. a上的一些电子转移到b上，瞬时电流方向b→aB. b上的一些电子转移到a上，瞬时电流方向a→bC. b上的一些电子转移到a上，瞬时电流方向b→aD. a上的一些电子转移到b上，瞬时电流方向a→b9.下列物理学家中，早在19世纪20年代，对电流跟电阻、电压之间的关系进行大量研究的科学家是（）A.欧姆B.法拉第C.伽利略D.焦耳10.如图电路中，闭合开关S1、S2，电流表和电压表均有示数，若断开S2，则（）A. 电流表示数变小，电压表示数变小B. 电流表示数变小，电压表示数变大C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数变大11.如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（）A.甲电路中，U=U1=U2B.甲电路中，U＞U1=U2C.乙电路中，I=I l+I2D.乙电路中，I＞I1=I212.某同学设计的煤气检测电路如图所示，电源电压不变，R为定值电阻，Q为气敏元件，其阻值随煤气浓度的升高而增大，闭合开关S，当煤气浓度升高时，下列判断正确的是（）A. 电流表示数变小，输出信号电压U ab变大B. 电流表示数变大，输出信号电压U ab变大C. 电流表示数变小，输出信号电压U ab不变减小D. 电流表示数变大，输出信号电压U13.如图所示电路，电源电压不变，闭合开关，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是A.电流表的示数变小B.电压表的示数变小C.小灯泡的亮度变暗D.电压表的示数不变14.如图甲所示，R2为电阻箱调节R2时电流表示数I随之变化。

浙教版科学八年级上册第四章电路探秘单元检测（含解析）一、选择题（本大题共15小题，共60.0分）1.下列电路图中，与实物图一致的是( )A.B.C.D.2.如图所示，对于图片中所描述的科学现象或过程，下列分析中正确的是（）A. 图甲：司南静止时，它的长柄指向南方，说明长柄是N极B. 图乙：对着话筒讲话，相连的扩音机中会发出声音，利用的是电磁感应原理C. 图丙：使用试电笔时，用指尖抵住上端的金属帽会发生触电事故D. 图丁：当电流过大时，保险丝先熔断，所以家庭电路中可以用铜丝代替保险丝3.如图所示的两个电路中，电源电压恒定且相等，两个灯泡的规格相同。

闭合开关S ，在滑动变阻器的滑片P 都从中点向右滑动的过程中，关于灯泡L1和L2的亮度情况，下列判断正确的是（）A. L1和L2都变亮B. L1和L2都变暗C. L2始终比L1亮D. L1始终比L2亮4.将旋钮型变阻器接入电路，使滑片按如图所示方向转动时，小灯泡亮度变亮，则接线柱的连接情况是（）A. b接dB. b接cC. a接dD. a接c5.巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合S1、S2，滑片P向左移动时，电表的变化情况是()A. 电流表和电压表示数均变小B. 电流表和电压表示数均变大C. 电流表示数变小，电压表示数变大D. 电流表示数变大，电压表示数变小6.某兴趣小组利用光敏电阻的阻值随光照增强而变小的特性，设计了一个行人监控拍摄装置，如图所示。

R1为光敏电阻，R2为定值电阻，当有行人经过通道挡住光源射向R1的光线时，接在A、B间的拍摄装置就会自动拍摄。

下列对装置的工作原理分析错误的是（）A. 通道有人经过时R1的电阻变大B. R1的阻值变小时，装置会自动拍摄C. 电路中的电流变小时，装置会自动拍摄D. A、B间电压变小时，装置会自动拍摄7.如下图，电源电压不变，R0为定值电阻，闭合开关S，向左移动滑片P的过程中( )A. 电压表示数变大，电流表示数变小B. 电压表示数变小，电流表示数变大C. 电压表示数变大，电流表示数变大D. 电压表示数不变，电流表示数变小8.有两只外形相同、灯丝长度相等的灯泡L1和L2，在它们的铭牌上只能看清“220V”字样，而看不清它们额定功率的大小．甲、乙、丙三位同学对它们进行了探究；甲同学发现L1的灯丝粗一些，认为L1的电阻小，所以L1的额定功率比L2小；乙同学把两灯串联在同一电路中，发现L2比L1亮，认为L2的额定功率大；丙同学把两灯并联在同一电路中，发现L1比L2亮，认为L1的额定功率大。
