埋地钢质管道外防腐层和保温层现场补口补伤施工及验收(精)一、概述钢质管道广泛应用于输送石油、天然气、城市燃气等行业，其中埋地钢质管道的防腐、保温工程至关重要。
防腐层和保温层的完好性对管道的使用寿命和安全运行具有重要影响。
随着时间的推移，管道外防腐层和保温层可能发生损伤、龟裂、脱落等情况，需要进行补口、补伤等施工维护，以确保管道的正常使用。
本文将主要介绍钢质管道外防腐层和保温层的现场补口补伤施工及验收要点，为管道工程管理者和施工人员提供参考。
二、施工步骤1. 准备工作在进行管道防腐、保温维护施工前，需要进行充分的准备工作，包括：•准备施工材料：防腐涂料、保温材料、胶粘剂等；•配置施工工具：滚筒、喷枪、毛刷、刮刀、清洗设备等；•清理施工现场：清理管道表面的杂物、灰尘、油污等；•制定施工方案：根据实际情况制定施工方案和工艺流程。
2. 补口补伤施工钢质管道防腐、保温层补口补伤施工的具体步骤如下：(1) 清理损伤部位使用清洗设备将损伤部位清理干净，确保管道表面洁净、干燥。
(2) 打磨处理对于有锈迹、氧化层、剥落的部位，需要对其进行打磨处理，以达到光洁平整、粗糙度适宜的表面状态。
(3) 补伤倒箔使用张力工具，将补伤部位周围一定范围内的钢片(大小适当)及其它材料固定在管道表面，形成倒箔结构。
倒箔的作用是让补伤处的防腐层与管道原有防腐层形成整体。
(4) 补伤处理在补伤部位上涂抹防腐底漆，并在其表面粘贴补伤布，裹上一层防腐材料，然后再涂刷一遍防腐漆。
等待干燥。
(5) 施工保温层待防腐层干燥后，开始进行保温层的施工。
采用相应的保温材料，根据施工方案，使用胶粘剂将保温材料固定在管道表面上，然后按照要求进行包裹、裹带、热缩等工艺处理。
3. 验收补口补伤施工完成后，应进行验收，确保施工质量和安全。
(1) 检查表面质量检查管道防腐层和保温层表面的质量，包括平整度、无明显缺陷、施工厚度、颜色等方面。
(2) 检查附着力进行附着力测试，以确保防腐层和保温材料的附着力符合要求。

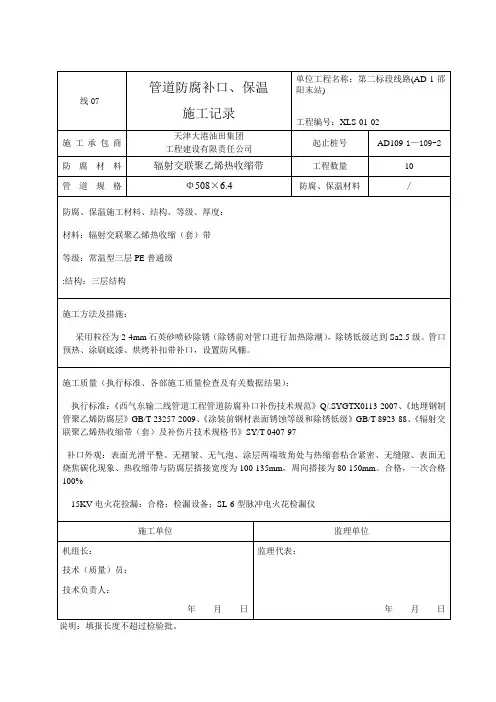

施工单位施工前技术交底记录
续表
《管道防腐层厚度的无损测量方法（磁性法）》SY/T0066-1999
固定支墩防腐
固定支墩内环形钢板、加劲板与管道焊接时，需剥掉焊接处三层PE防腐层，此处易发生腐蚀，对环形钢板、加劲板及剥掉防腐层的管道外防腐采用环氧富锌底漆2道，干膜厚度80～
无溶剂双组份液体环氧涂料1道，干膜厚度500μm，总干膜厚厚≥580μm。
阴极保护
测试桩
为检测阴极保护效果，及时发现存在的问题，在管道沿线设金属测试桩。
测试桩由桩体、测试接线板、测试导线和铭牌等几部分组成，测试桩应有编号。
a)测试桩设置原则
阴极保护测试桩与里程桩合建，测试桩应尽量设置在路边、田边等易于测试的地方阴保测试桩的设置遵循以下原则：
管道沿线每1km安装电位测试桩1支（第1支设在本标段管线起点处）；
电位：管道自然电位；阳极开路电位；阳极闭路电位；管道保护电位；。
