目录1适用范围 (1)2编制依据 (1)3 主要遵循的规范、标准 (1)4 工程概况 (1)5 施工方案 (1)8 人员、设备、工程量需求计划 (6)1适用范围本施工方案适用于西气东输三线西段（二标段）管道工程焊接施工中的现场补口、补伤作业施工。
2编制依据1）霍尔果斯-中卫第二标段管道工程招标文件与承包合同2）霍尔果斯-中卫第二标段管道工程线路施工图纸3）霍尔果斯-中卫第二标段管道工程线路施工技术要求4）《油气长输管道工程施工及验收规范》GB50369-20065）《西气东输三线管道工程防腐层补口补伤技术规范》（Q/SY GJX 0213-2012）3 主要遵循的规范、标准本工程遵循中国国家、行业标准及中石油有关企业标准。
1）《油气长输管道工程施工及验收规范》(GB 50369-2006)2）《西气东输三线管道工程钢制管道三层结构聚乙烯防腐层技术规范》（Q/SY GJX 0206-2012）3）《西气东输三线管道工程防腐层补口补伤技术规范》（Q/SY GJX 0213-2012）4 工程概况西气东输三线西段工程起新疆霍尔果斯，止于宁夏中卫。
管道总体走向自西北向东南，途经新疆、甘肃、宁夏3个省、自治区，从新疆霍尔果斯-宁夏中卫段与西气东输二线并行。
线路长2456km，设计输量300×108m3/a，管径1219mm，设计压力12MPa。
具体走向见“西气东输三线西段管道工程线路走向示意图”（图1-1）。

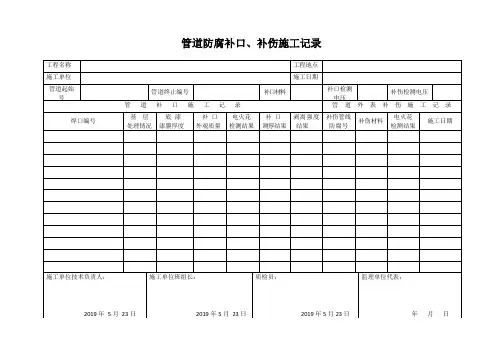

图1-1 西气东输三线西段（二标段）管道工程线路走向示意图5 施工方案5.1 方案概述防腐补口、补伤作业施工:首先通过下发防腐补口补伤通知；做好补口补伤准备工作后，进行焊道加热除湿；然后按照规范要求进行焊道除锈及清理，合格后进行焊道预热并进行涂刷底漆；以上步骤均合格后进行加热收缩带补口；补口后进行电火花捡漏，然后进行剥离强度试验，最后填写施工记录并及时与相应部门联系沟通。
5.2 现场补口、补伤施工工序流程图。
西气东输淮武支线管道工程第三标段线路工程管道补口、补伤施工方案编制：______________审核：_______________审批: ________________中国石油天然气管道局西气东输淮武支线第三标段项目部编制日期：2005年11月25日1、工程概况淮武支线北起潢川分输站，自北向南途经光山县，终点为新县。
管线全长约90.66km, 设计压力为6. 3MPa全线管径C 610。
线路钢管采用X60螺旋焊缝钢管。
全线管道防腐采用外防腐层和强制电流阴极保护的联合保护措施。
2、主要施工措施 2.1补口准备2.1.1热收缩带表面应平整，无气泡、麻坑、裂纹，无氧化变质现象，用测厚仪，测定其厚度应大于或等于设计规定的厚度。
热收缩套（带）胶层应无裂纹, 内衬护薄膜应完好，且有明的标识：生产厂商；产品名称；材料规格、批号；生产日期。
2.1.2用筛子筛选河砂，用于喷砂除锈。
砂子颗粒均匀，粒径在2〜4mm无泥土草棍等杂质。
2.1.3空压机运转良好，压缩机排量不小于6nVmin 2.1.4加热用液化气火焰加热器，液化气钢瓶输出压力应满足施工要求（P三0.15Mpa）2.1.5准备好卷尺、红外线数字测温计（量程为：0〜300C）、压辊、棉纱及木楔等材料。
2.2管道防腐表面的清理 2.2.1将焊口及两侧涂层150mn范围内的油污、泥土等清理干净。
2.2.2焊缝及其附近的毛刺、焊渣、飞溅物、焊瘤等应打磨干净。
2.2.3焊口两侧涂层应切成w 300的坡角。
2.3管口预热2.3.1当管口表面有水汽（露水或霜）时，应用火焰加热器进行加热，以清除管道表面的水分，加热温宜为30C〜40 C。
2.3.2加热完毕后，测量管子表面上下左右 4个点温度，达到要求后方可喷砂除锈。
2.4喷砂除锈2.4.1起动风压机，调好风压，打开进砂阀门即可进行喷砂作业。
242喷砂时喷枪应与管道轴线基本垂直，喷枪应匀速沿管道轴线往复移动 243喷砂时应将焊缝防腐层与补 口材料搭接范围内的防腐涂层表面 一并打毛。
西南成品油管道工程线路工程黎塘~甘棠河段管道防腐补口补伤施工方案中国石化集团第十建设公司西南管道工程项目部二OO三年九月二十八日西南成品油管道工程线路工程黎塘~甘棠河段管道防腐补口补伤施工方案编制：范豫峰审核：翁大龙批准：毕永明中国石化集团第十建设公司西南管道工程项目部二OO三年九月二十八日管道防腐补口补伤施工方案1．工程概述中国石油化工股份有限公司拟建设“西南成品油管道工程”，本工程为黎塘至甘棠河段，敷设Φ323输油管道一条。
管道防腐层补口全部采用无溶剂液体环氧底漆，外包聚乙烯加强型热缩套，其中黑色耐候性3PE防腐管补口采用耐高温加强型热缩带。
管道的补伤采用无溶剂液体环氧底漆、热缩带或补伤棒。
2．编制依据2.1江汉石油管理局勘察设计研究院提供的施工图纸；2.2 《黎塘-甘棠河防腐部分》说明书；3．施工中执行的技术标准和规范●《涂装前钢材表面锈蚀等级和除锈等级》GB/T8923-88；●《涂装前钢材表面预处理规范》 SY/T0407-97；●《辐射交联聚乙烯热收缩带》SY/T4054-93；●《埋地钢质管道聚乙烯防腐层技术标准》SY/T0413-20024．热收缩套施工技术要求●补口补伤人员应经过专门培训，并经考核合格后持证上岗。
●管子对口前先将热缩套套防腐管上，并移至焊口旁边约1.5米处。
●焊口表面预处理：清理补口区域表面的杂物和油渍，原防腐层清理宽度每侧须大于150mm。
●除锈：管道焊接质量检查合格后，接监理防腐委托指令后进行管口的除锈工作。
除锈采用机械喷抛射除锈，除锈质量应达到SY/T0407—97《涂装前钢材表面预处理规范》中的Sa2.5级。
并将与热缩套搭接部位（比热缩套实际搭接宽度每侧窄20mm为宜）的原环氧粉末防腐层清洁、打毛，清扫干净。
●将补口处钢管及搭接部位的环氧粉末涂层加热到55-60℃，然后将调配好的无溶剂液体环氧底漆均匀的涂刷在补口处的钢管表面及搭接部位的涂层表面。
底漆要按厂家提供的使用说明进行，底漆涂刷应均匀，无气泡和凝块。
一、描述1、本施工主要针对埋地管道外壁环氧煤沥青玻璃钢重防腐（五布七油），管道外动力工具除锈，环氧煤沥青玻璃钢底漆二遍，环氧煤沥青玻璃钢五布七油，环氧煤沥青玻璃钢外刷面漆二遍。
2、范围管道外壁防腐，外壁动力工具除中锈，部分除重锈（大部分氧化皮脱硫，呈片状锈蚀或凸起的锈斑，除锈后出现麻点或麻坑，除锈比ST2标准更彻底），环氧煤沥青玻璃钢底漆二遍（每遍厚度100um），环氧煤沥青玻璃钢五布七油，环氧煤沥青玻璃钢外刷面漆二遍（每遍厚度100um）。
（地埋管道为仓库积压旧管，锈迹严重，已达到动力工具除重锈要求）。
工程内容包括：材料供应、材料运输、动力工具除锈基层清理、涂刷环氧煤沥青漆、衬布五层、涂刷环氧煤沥青面漆。
环境保护和余料垃圾清理。
除锈等级不低于St2级。
二、编制依据1、《埋地钢制管道环氧煤沥青防腐层技术标准》SY/T0420-972、《管道防腐涂料与金属粘结的剪切强度试验方法》 SYJ 41493、《管道防腐层检漏试验方法》 SY 0063--924、《长输管道线路工程施工及验收规范》 SYJ 4001--905、《涂装前钢材表面处理规范》 SYJ 4007—866、《涂装前钢材表面粗糙度等级评定》 GB／T132887、《涂料产品取样》 GB3186－828、《涂膜厚度》 GB1764－899、《涂膜附着力测定法》 GB1720－79三、施工前准备3.1、材料验收3.1.1、底漆、面漆、固化剂和稀释剂四种配套材料应由同一生产厂供应。
3.1.2、涂料应有包括厂名、生产日期，存放期限等内容完整的商品标志、产品使用说明书及质量合格证、否则应拒收。
3.2、管道的表面处理管道在绝热施工之前，首先要对管道表面进行处理，尤其是保冷施工，如管道表面带有铁锈，致使喷、刷涂料效果不好，直接影响绝热效果。
因此管道在喷刷涂之前，要根据其表面锈蚀和污染情况以及涂料的施工要求作表面处理.表面处理的好坏，对防锈效果有显著影响。
施工单位施工前技术交底记录
续表
《管道防腐层厚度的无损测量方法（磁性法）》SY/T0066-1999
固定支墩防腐
固定支墩内环形钢板、加劲板与管道焊接时，需剥掉焊接处三层PE防腐层，此处易发生腐蚀，对环形钢板、加劲板及剥掉防腐层的管道外防腐采用环氧富锌底漆2道，干膜厚度80～
无溶剂双组份液体环氧涂料1道，干膜厚度500μm，总干膜厚厚≥580μm。
阴极保护
测试桩
为检测阴极保护效果，及时发现存在的问题，在管道沿线设金属测试桩。
测试桩由桩体、测试接线板、测试导线和铭牌等几部分组成，测试桩应有编号。
a)测试桩设置原则
阴极保护测试桩与里程桩合建，测试桩应尽量设置在路边、田边等易于测试的地方阴保测试桩的设置遵循以下原则：
管道沿线每1km安装电位测试桩1支（第1支设在本标段管线起点处）；
电位：管道自然电位；阳极开路电位；阳极闭路电位；管道保护电位；。
