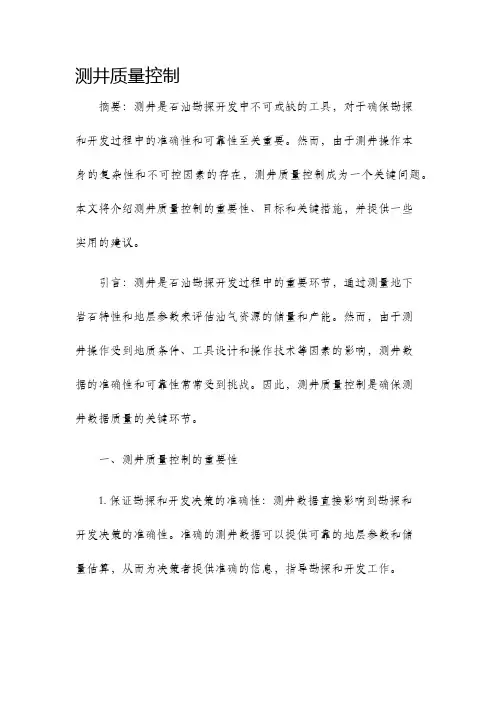

测井质量控制摘要:测井是石油勘探开发中不可或缺的工具,对于确保勘探和开发过程中的准确性和可靠性至关重要。
然而,由于测井操作本身的复杂性和不可控因素的存在,测井质量控制成为一个关键问题。
本文将介绍测井质量控制的重要性、目标和关键措施,并提供一些实用的建议。
引言:测井是石油勘探开发过程中的重要环节,通过测量地下岩石特性和地层参数来评估油气资源的储量和产能。
然而,由于测井操作受到地质条件、工具设计和操作技术等因素的影响,测井数据的准确性和可靠性常常受到挑战。
因此,测井质量控制是确保测井数据质量的关键环节。
一、测井质量控制的重要性1. 保证勘探和开发决策的准确性:测井数据直接影响到勘探和开发决策的准确性。
准确的测井数据可以提供可靠的地层参数和储量估算,从而为决策者提供准确的信息,指导勘探和开发工作。
2. 避免资源浪费和损失:低质量的测井数据可能导致错误的勘探和开发决策,从而造成资源的浪费和损失。
测井质量控制可以确保测井数据的准确性,从而减少资源的浪费和损失。
3. 降低勘探和开发风险:测井数据是评估地下储层的关键信息,对于勘探和开发风险的评估至关重要。
质量控制可以减少由于测井数据不准确或不可靠而导致的风险和损失。
二、测井质量控制的目标1. 确保测井数据的准确性:测井质量控制的首要目标是确保测井数据的准确性。
准确的测井数据可以提供可靠的地层参数和储量估算,从而指导勘探和开发工作。
2. 确保测井工具的正常运行:测井质量控制还包括对测井工具的检测和校准。
确保测井工具正常运行,可以提高测井数据的准确性和可靠性。
3. 优化测井数据处理和解释:测井质量控制也包括对测井数据处理和解释过程的监控和控制。
优化测井数据处理和解释可以提高数据分析的准确性和可靠性。
三、测井质量控制的关键措施1. 操作标准的制定和实施:制定和实施测井操作标准是测井质量控制的基础。
操作标准应包括测井工具的选择和使用、操作流程的规范和操作人员的培训要求等内容。

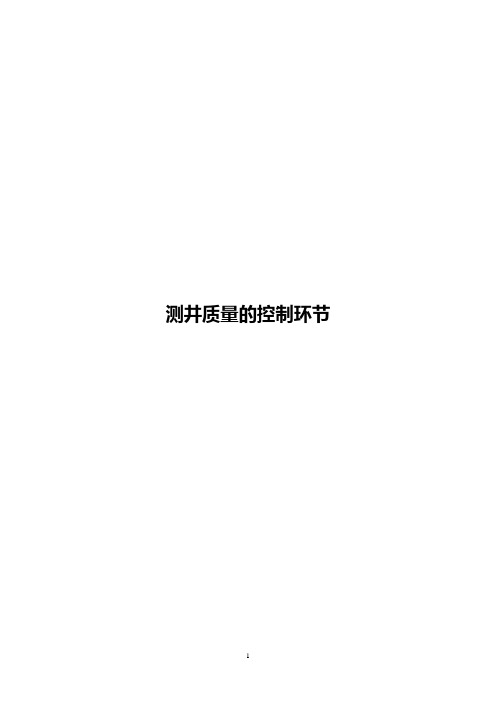

测井质量的控制环节质量的含义:质量就是指产品符合有关标准的程度。
拿我们测井行业来讲,就是指野外小队测井取得的测井资料符合中石化、勘探局或公司发布的相关测井资料验收标准的程度。
它有两项指标,一个是测井资料合格率,一个是测井资料优等率。
从我们测井公司而言,质量、安全、效益三大指标是考核一个单位最重要的因素,质量是关键,安全是保障,效益是根本。
在实际工作中,抓质量与抓安全有许多相同或类似的地方,从大的方面来讲,就是要抓好人、机、环、管四个方面。
人就是人的素质,人的能力,人的意识;机就是设备,也就是设备完好率,利用率;环,就是环境,也就是指要完成测井任务所要面对的井下环境,井上环境等;管,就是管理,通过加强管理,科学管理,提高测井质量。
第一节:测井仪器的性能第二节:施工现场质量控制第三节:现场测井资料的把关为了保证测井质量,就必须对所有影响测井质量的活动实施控制,并事先充分考虑到各种风险,采取有效的预防措施。
从广义上来讲,测井质量控制在于全过程控制,就是对测井或提供服务的全过程实施控制,防止不符合质量要求的情况出现。
当然我们还是要抓主要矛盾,也就是影响测井质量的关键环节:仪器(设备)的性能、施工现场质量控制、测井资料的现场把关。
第一节:仪器(设备)的性能测井仪器是用来测量地层地质参数的专用设备,广义上讲,测井仪器就是一种计量工具,因而它必须是准确的,误差一定要在允许范围内,否则,测出来的资料就不会准确。
测井所使用的地面记录仪器和下井测量仪器都有具体的要求,仪器的性能主要取决于仪器的设计、制造、正确的使用和维修。
仪器本身的性能用仪器的技术指标来衡量,用“三性一化”来检验。
一致性:是指使用不同的同类仪器测量时,只要测量条件相同,测量的结果都要一样,误差在规定的范围内;(如更换仪器)稳定性:是指其他条件不变,仪器在允许连续工作期间,测量结果不超过允许指标。
(如测前测后刻度)重复性:同一支仪器在相同的测量条件下,在不同的时间,测量结果都要一样,误差在规定的范围内。
测井曲线质量的影响因素与控制程文涛;刘真;黄小俊;周昌帅;关迎春【摘要】影响测井质量的因素主要有测井仪器、测井环境、测井时间、测井干扰因素等。
测井曲线质量控制方法:仪器设备在出厂刻度验收时应达到设计性能指标;仪器每经大修或更换元器件应重新刻度;按规程定期对深度系统进行校验,磁记号深度误差应达到SY/T5122-2002标准要求;做了深度记号的电缆应在深度标准井内进行深度校验,每1000 m电缆深度误差不应超过0.2 m;几种仪器组合测井时,同次测量的各条曲线深度误差不超过0.2 m。
【期刊名称】《油气田地面工程》【年(卷),期】2014(000)002【总页数】2页(P87-87,88)【关键词】测井曲线;干扰因素;资料采集;质量控制【作者】程文涛;刘真;黄小俊;周昌帅;关迎春【作者单位】中国石化河南石油工程有限公司测井公司;中国石化河南石油工程设计有限公司;中国石化河南石油工程有限公司测井公司;中国石化河南石油工程有限公司测井公司;中国石化河南石油工程有限公司测井公司【正文语种】中文1.1 测井仪器仪器本身的性能用“三性一化”(一致性、稳定性、重复性、标准化)来检验。
就仪器的影响因素来说主要表现在仪器设计指标与实际指标相差较大,仪器性能不稳定,仪器测量刻度系统不完善等。
测井时,必须进行测前刻度,以检查整个测井系统是否工作正常。
如果刻度值符合仪器的技术标准,就可实施测井作业。
当测量井段测完后,操作工程师还要进行测后刻度,以检查仪器在整个工作过程中有无漂移。
如果测前、测后刻度的数据误差符合仪器的技术要求,则认为测井系统在整个测井过程中的稳定性达到要求。
1.2 测井环境到达野外作业现场后,必须收集井身数据,了解井眼尺寸、泥浆性能、钻井过程所遇到的特殊井段,此外对于井场周围有可能影响测井作业的设施、设备等外部环境也要进行观察和了解,以确认测井环境是否满足井下仪器的工作条件。
1.3 测井时间泥浆浸泡时间的不断增加会改变井眼周围的电性特征,一般会使深探测电阻率降低。

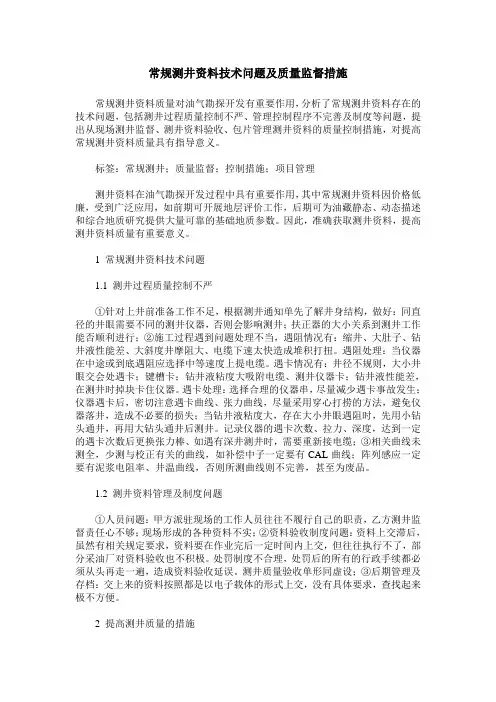

常规测井资料技术问题及质量监督措施常规测井资料质量对油气勘探开发有重要作用,分析了常规测井资料存在的技术问题,包括测井过程质量控制不严、管理控制程序不完善及制度等问题,提出从现场测井监督、测井资料验收、包片管理测井资料的质量控制措施,对提高常规测井资料质量具有指导意义。
标签:常规测井;质量监督;控制措施;项目管理测井资料在油气勘探开发过程中具有重要作用,其中常规测井资料因价格低廉,受到广泛应用,如前期可开展地层评价工作,后期可为油藏静态、动态描述和综合地质研究提供大量可靠的基础地质参数。
因此,准确获取测井资料,提高测井资料质量有重要意义。
1 常规测井资料技术问题1.1 测井过程质量控制不严①针对上井前准备工作不足,根据测井通知单先了解井身结构,做好:同直径的井眼需要不同的测井仪器,否则会影响测井;扶正器的大小关系到测井工作能否顺利进行;②施工过程遇到问题处理不当,遇阻情况有:缩井、大肚子、钻井液性能差、大斜度井摩阻大、电缆下速太快造成堆积打扭。
遇阻处理:当仪器在中途或到底遇阻应选择中等速度上提电缆。
遇卡情况有:井径不规则,大小井眼交会处遇卡;键槽卡;钻井液粘度大吸附电缆、测井仪器卡;钻井液性能差,在测井时掉块卡住仪器。
遇卡处理:选择合理的仪器串,尽量减少遇卡事故发生;仪器遇卡后,密切注意遇卡曲线、张力曲线,尽量采用穿心打捞的方法,避免仪器落井,造成不必要的损失;当钻井液粘度大,存在大小井眼遇阻时,先用小钻头通井,再用大钻头通井后测井。
记录仪器的遇卡次数、拉力、深度,达到一定的遇卡次数后更换张力棒、如遇有深井测井时,需要重新接电缆;③相关曲线未测全,少测与校正有关的曲线,如补偿中子一定要有CAL曲线;阵列感应一定要有泥浆电阻率、井温曲线,否则所测曲线则不完善,甚至为废品。
1.2 测井资料管理及制度问题①人员问题:甲方派驻现场的工作人员往往不履行自己的职责,乙方测井监督责任心不够;现场形成的各种资料不实;②资料验收制度问题:资料上交滞后,虽然有相关规定要求,资料要在作业完后一定时间内上交,但往往执行不了,部分采油厂对资料验收也不积极。
测井监督手册测井监督工作细则中海石油(中国)有限公司天津分公司勘探开发部2000年7月目录一.测井监督的技能要求1.1学历与资历1.2应掌握的知识1.3应具备的实际工作技能二.测井现场监督工作细则2.1 作业前的准备2.2 赴井场前对承包商的检查2.3 到达井场后的检查2.4 测井作业的现场实施1.自然伽玛2.自然电位3.井径4.电阻率5.声波6.放射性测井7.地层倾角测井8.重复地层测试器9.垂直地震10.井壁取芯11.固井质量检测2.5 资料质量控制2.6 特殊情况处理2.7 测井作业结束后的工作2.8 返回基地后的工作开发井监督工作附则测井监督工作细则一.测井监督的技能要求1.1学历与资历学历要求大学本科以上,从事本专业技术工作一年以上,取得上岗合格证及作业必须的培训合格证,熟悉阿特拉斯公司的3700设备或斯伦备谢公司的CSU设备。
1.2应掌握的知识应掌握系统的测井方法原理、测井仪器、测井资料解释的基础知识,及石油地质、地球物理勘探的必要知识;掌握勘探监督手册测井分册的内容,能够准确运用作业规程对承包商进行全面有效的监督;熟悉测井合同和报价单的详细条款;了解计算机处理测井资料的方法;了解作业地区政府对放射性、爆炸物等危险品的运输、存放、使用的管理规定。
1.3应具备的实际工作技能能组织测井承包商的作业人员、设备到现场,并根据现场情况组织、实施测井作业,包括常规作业及非常规的爆炸、解卡、打捞等作业。
能根据监督手册的要求独立检查验收测井资料,保证取全、取准资料。
能正确地选取输入参数,对测井资料进行现场计算机处理;并能综合利用邻井及区域的地质资料,结合录井资料进行综合分析研究,正确评价油、气、水层,作出恰当的测井解释,并编写测井作业报告;正确,熟练地掌握测井作业费用的计算方法,并独立审核签署现场作业工单和费用单;必要时能用英语与承包商作业者进行工作交流。
二.测井现场监督工作细则2.1.作业前的准备在接受委派后首先应对作业井所处的地质构造位置,构造类型,油气藏类型及其特征进行了解;并了解地质设计和钻井设计中与测井作业有关的内容及要求;对有邻井资料的应了解邻井地层层序、岩性、分层标志、油气层深度、DST测试资料、地层水水分析资料等;测井合同、预算及价格表。
常规测井质量控制1. 引言常规测井是油田开发过程中不可或缺的一项工作,通过测井数据获取地下油气的储存状况、流动性能以及地层岩性等重要信息。
由于测井数据直接影响到油田的开发效果和经济效益,因此对常规测井的质量进行有效控制至关重要。
本文将介绍常规测井质量控制的目的、流程以及常见的质量问题及其解决方案。
2. 常规测井质量控制的目的常规测井质量控制的主要目的是确保测井数据的准确性和可靠性,以提高油田开发决策的科学性和经济性。
常规测井质量控制的具体目标包括:•确保测井数据的真实性和可比性;•识别和纠正测井过程中可能产生的误差和偏差;•保证测井仪器的正常运行和数据采集的准确性;•保护现场人员的安全。
3. 常规测井质量控制流程常规测井质量控制的流程主要包括测井前准备、现场操作、数据处理和分析以及返工和审核等环节。
3.1 测井前准备测井前的准备工作对于保证测井数据质量至关重要。
主要包括:•对测井仪器进行校准和定期维护;•编制测井方案,明确测井目的和参数;•安排专业测井人员参与测井作业。
3.2 现场操作现场操作是保证测井数据质量的关键环节。
在现场操作中需要严格按照测井方案进行操作,确保操作的规范性和准确性。
具体操作包括:•仪器放置和安装;•测井仪器的启动和工作参数设置;•数据记录和保存。
3.3 数据处理和分析数据处理和分析是对测井数据进行质量控制的重要环节。
在数据处理和分析过程中需要进行以下工作:•数据过滤和纠偏,排除极端值和人为因素的影响;•数据校核和比对,确保测井数据的准确性和可靠性;•数据解释和分析,提取有价值的地下信息。
3.4 返工和审核返工和审核是常规测井质量控制的最后一道防线。
在返工和审核环节需要进行以下工作:•对测井数据进行再次校核和对比,发现可能存在的问题;•修改和调整测井解释结果,确保测井数据的准确性和可靠性;•进行数据审核和报告编制,形成最终的测井结果和建议。
4. 常见的质量问题及解决方案在常规测井质量控制过程中,常见的质量问题包括仪器故障、操作不规范、数据异常和人为误差等。
1、关于测井曲线的质量控制4 单条曲线质量要求4.1 井眼物性测井4.1.1流体电阻率值应随井深增加而逐渐降低,一般不应有突变现象(当井下地层出水或井漏等例外)。
4.1.2流体电阻率曲线读数与泥浆罐测得的泥浆电阻率换算到同一深度下的电阻率值相差不得大于10%。
4.1.3流体井温在井口的读值与实际温度相差不得超过1.50℃。
4.1.4重复曲线:流体电阻率为读值的10%;流体压力为全刻度的1.8%;井温为全刻度的1%。
4.2 自然伽马测井、高温小井眼自然伽马测井4.2.1曲线变化正常,能正确地反映岩性剖面变化,与已知岩性的数值符合。
4.2.2 重复曲线与主曲线对比形状基本相同,相对误差小于5%。
4.2.3统计起伏相对误差小于3%。
4.3 双侧向测井、高温小井眼双侧向测井4.3.1上井前,检查仪器车间刻度卡片。
测前、测后刻度值相对误差应在5%以内。
4.3.2在仪器的动态范围内,砂泥岩剖面地层厚度大于2m的标志层,测井曲线在井眼规则井段应符合以下规律:a) 在泥岩层或其它非渗透层段,双侧向曲线基本重合;b) 当钻井液滤液电阻率(Rmf)小于地层水电阻率(Rw)时,深侧向测量值应大于浅侧向测量值(有侵入情况下);c) 当钻井液滤液电阻率(Rmf)大于地层水电阻率(Rw)时,水层的深侧向测量值应小于浅侧向测量值,油层的深侧向测量值应大于或等于浅侧向测量值(有侵入情况下);d) 在稠油层,无钻井滤液侵入时,双侧向测量值应基本重合。
4.3.3仪器进套管后,双侧向测量值应回零。
4.3.4已知岩性地层读数与本地区经验值相符合。
4.3.5重复曲线与主曲线形状一致,相对误差小于5%。
4.3.6在仪器动态范围内,测井曲线无饱和现象。
4.4 高温小井眼双感应测井4.4.1在仪器的动态范围内,对砂泥岩剖面地层,在井眼规则井段,测量值符合以下规律:a) 在泥岩层或非渗透层段,双感应-短电位曲线基本重合;b) 当Rmf<Rw时,油层、水层的双感应-短电位均呈低侵特征(有侵入情况下);c) 当Rmf>Rw时,水层的双感应-短电位呈高侵特征,油层的双感应-短电位呈低侵或无侵特征(有侵入情况下)。
井径测井原理、计算方法、主要应用、仪器刻度、质量控制井径测井是一种地球物理测井方法,主要用于测量井孔直径的变化,了解地层的岩性、物性和含水性等信息。
以下是关于井径测井的原理、计算方法、主要应用、仪器刻度以及质量控制等方面的详细介绍。
一、井径测井原理井径测井的原理基于井孔直径的变化与地层的岩性、物性和含水性等因素之间的关系。
当地层性质一定时,井孔直径的变化主要受井孔形状的影响。
因此,通过测量井孔直径的变化,可以了解地层的岩性、物性和含水性等信息。
二、井径测井计算方法井径测井的计算方法主要是通过测量井孔直径的变化,计算出地层的岩性、物性和含水性等信息。
具体来说,可以通过以下步骤进行计算:1.测量井孔直径的变化;2.根据测量结果,计算出地层的岩性、物性和含水性等信息;3.将计算得到的信息与实验室分析结果进行对比,以验证计算结果的准确性。
三、井径测井的主要应用井径测井的主要应用包括以下几个方面:1.确定地层的岩性、物性和含水性等信息;2.评价地层的渗透性;3.确定地层的厚度和埋深;4.预测地层的产水量;5.监测地下水的开采情况。
四、仪器刻度井径测井的仪器刻度是保证测量准确性的重要环节。
一般来说,井径测井的仪器刻度需要考虑以下几个方面:1.刻度标准:需要建立一套标准的刻度体系,以保证测量结果的准确性;2.刻度环境:需要在特定的环境下进行刻度,以保证刻度结果的可靠性;3.刻度周期:需要定期进行刻度,以保证测量结果的准确性。
五、质量控制为了保证井径测井的测量结果准确性,需要进行严格的质量控制。
具体来说,需要做到以下几点:1.保证仪器的精度和稳定性;2.保证测量环境的稳定性和可靠性;3.保证测量人员的专业素质和技术水平;4.对测量结果进行多次重复测量,以保证测量结果的准确性;5.将测量结果与实验室分析结果进行对比,以验证测量结果的准确性。
六、总结井径测井是一种重要的地球物理测井方法,可以用于了解地层的岩性、物性和含水性等信息。
连斜资料质量控制
测井过程中由于方位仪器自转严重,DEV和DAZ均出现打弯现象,且后期处理滤波不够,造成通过Forward计算出来的狗腿度与长庆通过Lead3.0计算结果相差很大,Lead3.0计算狗腿度连续12个点超标,而Forward计算结果正常。
为避免再出现此类事故,特制定连斜质量控制体系。
关键词:狗腿度,测速,滤波,对比检查
一:严格控制测速
绞车速度过快,会加剧仪器串的自转,自转严重影响DEV和DAZ的质量,仪器串下放时监测方位仪器自转情况,若自转严重,可以考虑慢速上提一段,消除电缆扭力,再下到井底采用低速上测100米,这样也有助于消除电缆扭力。
上测过程中发现方位仪器自转严重,将测速降到到以1至2米,上测3至5米(此段曲线作为后期资料处理的参考),再提速,如此直至方位仪器稳定。
二:加装辅助装置
仪器自转严重,可以加装防转短节或者灯笼扶正器及井径。
三:资料处理
在校深完毕后,将DAZ曲线中的剧烈跳尖拉直,拉直遵循三个原则:1选择两个点的深度差尽量小;2两个深度对应的数值尽可能接近;3参考第一条中提到的1至2米测速测得的数据。
在井斜小于3度时,若方位变化剧烈,可以不推荐拉直,若在仪器稳定段定向井提供的数据与我们所测数据基本一致时,可以参考定向井提供的数据做处理。
DEV曲线若受自转影响较大,也可以做拉直处理,处理原则同上。
最后根据局部拉直后曲线的打弯严重程度选择合理参数对DEV和DAZ进行平均中值滤波,据经验,采用300至600个点为宜,滤波一次或数次(第一次滤波对曲线的影响最大)。
四:连斜计算
通过数口井的对比,Forward计算出来的靶心距与Lead计算结果基本一致,数据可靠!但是狗腿度相差较大,Forward计算狗腿度偏小,
先通过Forward完整的做出lianlist,liantu,santu,本着与甲方一致的原则,第一点深度选择套鞋靠上5的倍数,例如套鞋234.5米,第一个点选择230米。
做完后,将lianlist.pdf 文件另存为lianlist.rtf文件;用Word将lianlist.rtf文件打开,将垂直深度那一列删掉,然后复制测量深度,测量方位,测量井斜数据粘贴至王工提供的Survey calc(1).xls文件中(从第十四行开始),North,East,DLS分别是南北位移,东西位移,狗腿度,将这三个参数与Forward 计算结果做比较,东西位移应该应该基本一致,南北位移有比较大的差异,若Survey计算狗腿度超标较严重,观察超标处的井斜方位是否变化过大(是否是原始曲线打弯的地方),并处理对应深度段的曲线。
也可以参考Lead2.0的计算结果。
总的来说就是多对比检查,用三种方法都做一遍,确保与仪器自转井段狗腿度不超标。
五:连斜资料上传
操作员出1比1000的连斜图(原始测井速度,处理过后的DEVODQI,DAZODQI),转为Meta文件,发送到王总邮箱,要求在井上发送。
附件
滤波不够的镇263-403连斜曲线图。
