测井资料及应用 ppt课件

SP = K [log(Rmfe/Rwe)]
where Rmfe , Rwe are “ equivalent ” Rmf or Rwe which suppose no shoulder bed effect on them .
沉积环境分析
由于岩石渗透性与岩石颗粒有关, SP形态与幅度的变化与岩石颗粒密切有关
GR - GRcn GRsn - GRcn
I
IGR--- GR 泥值指示, 中间变量 GR ---- GR 测井值, GRcn – 纯砂岩 GR 值 ( 最小 GR值) GRsh --- 纯泥岩 GR 值 ( 最大 GR值)
关健在于合理选取 GRsand 和 GRshale 值
泥质含公式 :
GCUG – 经验指数 ,新地层选 3.7; 老地层选 2
SHALE SAND
SHALE
Real case of identify bed boundary • Well kar-7 1940-1970m
计算泥质含量
The presence of shale in an “clean” sand will tend to
reduce the SP . This effect can be used to estimate the
ø=
ma f
式中,
b – 测井密度值, ma – 骨架密度值,
f – 流体密度值
岩性指示器 --- PE
中子孔隙度
* NEU 测井记录的是地层孔隙内的含氢量（H），她直接与孔隙
度有关 ---- 直接指示孔隙度 --- “中子孔隙度” Φcn
• 泥质中含有大量的束缚水(大量的“Hydrogen”) ---- 也具有很高的Φcn (无效孔隙度) --- NEU 曲线不能区分砂，泥岩

测井5132质量标准

测井5132质量标准
前言
测井原始资料质量受多种因素影响，主要因素有测井设备的技术状况、操作人员的素质、测井环境等。
测井5132质量标准
最大井斜55 度，钻井液电阻率0.2欧姆米/18度
测井5132质量标准
测井5132质量标准
测井5132质量标准
测井5132质量标准
前言
对测井原始资料的检验是一个综合分析的过程，其难度不小于测井资料解释，这就需要测井原始资料检验员严格按照质量检验标准，从地质、测井、钻井等各方面进行分析，取全、取准各项测井原始资料，为下一步的资料解释工作奠定较好的基础。
测井5132质量标准
CLS3700下井仪器技术指标
测井5132质量标准
二、图头
根据所测井的类型、测量项目正确选择图头标题号，做到三者一致;
测井5132质量标准
图头
内容齐全、准确，应包括： a) 图头标题、公司名、井名、油区、地区、文件号； b) 井位x、y坐标或经纬度、永久深度基准面名称、海拔高度、测井深度基准面名称、转盘面高、钻台高、地面高、其它测量内容； c) 测井日期、仪器下井次数、测井项目、钻井深度、测井深度、测量井段底部深度、测量井段顶部深度； d) 套管内径、套管下深、测量的套管下深、钻头程序；
原始图
测井5132质量标准
地面仪器：3700 密度仪器：2227；系列号：113976
测井5132质量标准
三孔隙度曲线在灰岩处基本重合，在泥岩或白云岩含量较高的地层有较大的差异。
测井5132质量标准
五、数据记录
1 现场回放数据记录，数据记录与明记录不一致时，应补测或重新测井。 2 原始数据记录清单应填写齐全，清单内容包括井号、井段、曲线名称、测量日期、测井队别、文件号，同时应标注主曲线、重复曲线和重复测井（接图用）曲线的文件号。 3 编辑盘（带）应按资料处理中心要求的数据格式拷贝；各条曲线深度对齐，曲线间的深度误差小于0.4 m；磁盘或磁带贴标签，标明井号、测井日期、测量井段、数据格式、文件名、记录密度、测井队别、操作员及队长姓名。 4 每盘（盒）磁带应打印文件检索目录，并标明正式资料的文件号。

固井质量测井解释评价技术ppt课件

变密度测井因为能够测量记录地层波，因此能够反映出水
泥与地层（俗称第二界面）的胶结情况。将变密度测井结
果与声幅测井结果对比分析，可以更全面地评价水泥环质
量。
10
图7-21 水泥胶结——变密度测井示意图
1——电缆
2——发射器
3——CBL接收器 4——VDL接收器
5——套管 6——水泥环 7——地层
8 7
0.4
0.8
1.2
1.6
2.0
2.4
J/J 0
35
评价参数及分级标准
俄罗斯核密度测井评价固井质量的本质是通过计算套管外环空充填介质的密度，来确定管外水泥充填的程度。由此，相应于声波水泥充填率，我们提出一个核充填率参数HL：
HL c cmn cmx cmn
36
声测井与核测井固井质量的综合评价
2
2. 水泥环质量鉴定目前我国水泥环质量鉴定一般以声幅测井（CBL，也
称水泥胶结测井）为准。声幅相对值在15%（油田现场有的也采用10%）以内为优等，30%为合格；声幅超过30%的井段则视为水泥封固不合格。声幅测井一般在注水泥后24小时到48小时内进行，但对特殊井（如尾管固井、采用缓凝水泥固井等）声幅测井时间可依具体情况而定。现在，变密度测井（VDL）也在逐渐普及。
而介于0.7～0.9之间可认为胶结中等。值得指出，若胶结分级为好，且分隔段较长时，可以认为是不易窜槽层段，层间窜漏的概率很小，但胶结中等不能肯定是否窜漏，而胶结差窜漏的概率则非常大。
32
水泥密度响应关系套管厚度计算
评价参数及分级标准
核密度测井固井质量评价方法
33
水泥密度响应关系
水泥密度测井与通常的密度测井相似，利用了物质对伽玛光子的康普

测井技术ppt - PowerPoint 演示文稿

-|25mv|+
泥
自然电位原状地层
侵入带（稀溶
浆（稀溶液）
液
）
泥岩砂岩
泥岩
1、自然电位测井
•曲线特点
砂泥岩剖面：泥岩处 SP曲线平直（基线）砂岩处负异常（Rmf > Rw )
负异常幅度与粘土含量成反比，Rmf / Rw 成正比
曲线应用
① 划分岩层界面 ② 确定渗透性岩层 ③ 确定水淹层
是否含气，计算储层的含水饱和度和矿物成分； • 3.计算地层的泥质含量
补偿中子和中子伽马测井
•基本原理
中子源快中子地层介质热中子
补偿中子测井（CNL ）：测量地层对中子的减速能力，测
量结果主要反映地层的含氢量。
中子伽马测井（ NG ）：测量热中子被俘获而放出中子伽马射线的强度。
两者均属于孔隙度测井系列。
曲线应用
①确定岩层界面 ②划分渗透层 ③确定岩性
①确定岩层界面曲线应用
由于它电极距小，紧贴井壁进行测量，消除了邻层屏蔽的影响，减小了泥浆的影响，因此岩层界面在曲线上反映清楚。分层原则是用微电位曲线的半幅点来确定地层顶底界面。对于薄层，必须与视电阻率曲线配合，才能获准确结果。
②划分渗透层
油开井测井系列
1：500测井项目
（全井）
1：200测井项目选测项目（目的层段）
1 双感应
1 双感应—八侧向地层倾角
2 声波时差 2 声波时差
3 自然电位 3 补偿密度
4 自然伽马 4 自然伽马来自5 井径5 自然电位
6 井斜
6 微电极
7 4米电阻率
8 井径
自然伽马能谱补偿中子地层测试

测井5132质量标准共167页文档

谢谢你的阅读
测井5132质量标准
26、机遇对于有准备的头脑有特别的亲和力。 27、பைடு நூலகம்信是人格的核心。
28、目标的坚定是性格中最必要的力量泉源之一，也是成功的利器之一。没有它，天才也会在矛盾无定的迷径中，徒劳无功。- -查士德斐尔爵士。 29、困难就是机遇。--温斯顿．丘吉尔。 30、我奋斗，所以我快乐。--格林斯潘。
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非

测井资料现场质量检验实施细则.39页PPT

文家。汉族，东晋浔阳柴桑人（今江西九江）。曾做过几年小官，后辞官回家，从此隐居，田园生活是陶渊明诗的主要题材，相关作品有《饮酒》、《归园田居》、《桃花源记》、《五柳先生传》、《归去来兮辞》等。
1
0
、
倚
南
窗
以
寄
傲
，
审
容
膝
之
易
安
。
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
测井资料现场质量检验实施细则.
6
、
露
凝
无
游
氛
，
天
高
风
景
澈
。
7、翩翩新来燕，双双入我庐，先巢故尚在，相将还旧居。
8
、
吁
嗟
身
后
名
，
于
我
若浮烟Fra bibliotek。9、陶渊明（约 365年 —427年），字元亮，（又一说名潜，字渊明）号五柳先生，私谥“靖节”，东晋末期南朝宋初期诗人、文学家、辞赋家、散
END

6.29裸眼井测井资料现场验收标准和实例分析PPT课件

管尺寸和顺序，井底深度，钻井液性质（密度、粘度、失水、电阻率等）； ―――井身结构示意图和本次测井参考点的深度； ―――仪器连接图并注明记录点位置和长度； ―――技术说明； ―――刻度记录；刻度记录可以放在记录曲线的前面，作为图头的一部分，也可以放在测井图的后面； ―――没有数据的缺项应打上“／”； ―――测井曲线； ―――施工单位，测井队长和操作员签字。
3．在钻井液密度差别不大的情况下，同一口井不同次测量或不同电缆的同次测量，其深度误差不超过0.5‰。
4．几种仪器组合测井时，同次测量的各条曲线深度误差不超过0.2m。 5．套管井每次测井必须测量用于校深的自然伽马曲线或(和)磁性定位曲
线。
6．测井曲线确定的表层套管深度与管实际深度下深允许误差为0.5m，与技术套管的深度误差不大于0.1%。。如果深度误差超过规定，应查明原因。
一、把好测井原始资料质量。二、要依据总公司制定的〈测井原始资料质量要
求〉SYT/5132-2003进行质量验收。三、在下入套管前,取全按设计规定的全部资料。四、现场验收人员要了解本次测井作业所用的仪
器技术指标。在现场进行必要的解释和分析。五、现场验收人员应具备一定的协调能力。
对图头有如下要求：
第三节:重复曲线和测速检查
一、重复曲线检查
测井仪器在规定的工作条件下对同一被测物体进行多次测量，是衡量测量结果再现程度的重要措施。测井仪器在测井作业中受温度、压力、碰撞等井下条件影响，以及受地面设备、电源、操作等因素的影响，测量的曲线幅度会有误差，通过对同一井段不同时间的重复测量，评价测井曲线的质量。
一、对重复曲线测量的要求：
1．重复曲线测量应先在测量井段上部变化明显处测量50m以上井段，然后把仪器下到测量井段的底部从下向上测量正式曲线。

测井知识介绍ppt课件

地层各向异性分析
利用横波各向异性可以判断水平最大地应力方向、裂缝和断层及其走向
35
（9）自然伽玛能谱测井（CSNG）
自然伽玛测井只能测量地层中放射性元素的总和，无法分辨出地层含有什么样的放射性元素，为了准确识别不同放射性物质，为此研究了自然伽玛能谱测井，既测量不同放射性元素放射出不同能量的伽玛射线，从而确定地层中含有何种放射性元素（铀、钍、钾）。
31
偶极声波测井的地质应用
1、岩石力学参数的计算 2、岩性的识别 3、识别气层 4、判断裂缝发育井段、类型及区域有效性 5、地层各向异性分析 6、地应力参数计算及井眼稳定性分析
32
XX2井偶极声波全波及各波能量图
全波列测井可比较准确判别出裂缝的发育层段。当声波穿过裂缝时，由于裂缝的存在会引起传播时间的变化；由于能量的转换，声波幅度会减小
2. 沉积相研究
准确识别石膏和钙质，为沉积相的判断提供指相矿物。
清楚显示沉积旋回变化，为地层划分提供依据。
3. 烃源岩研究
精确测出钙的含量，减少把薄互层钙质或膏质胶结层误判为烃源岩可能性。
准确提供无有机质影响的干岩石骨架
测井仪器
钻杆传输测井作业示意 8 图
测井工艺
3 仪器在保护钻柱中以下
泵钻速度下井，仪器用电
出池供电(没有电缆)，当
式存
仪器接近完钻深度时，
储仪器被泵入裸眼井中。
测当钻具上提时测井，仪
井器在地面被取回时，可
下载测井数据。
9
测井工艺
4
随钻测井是在钻开地
随层的同时实时测量地层信
钻息的一种测井技术，目前测已具备了与电缆测井对应井的所有技术，

测井原始质量要求 ppt课件

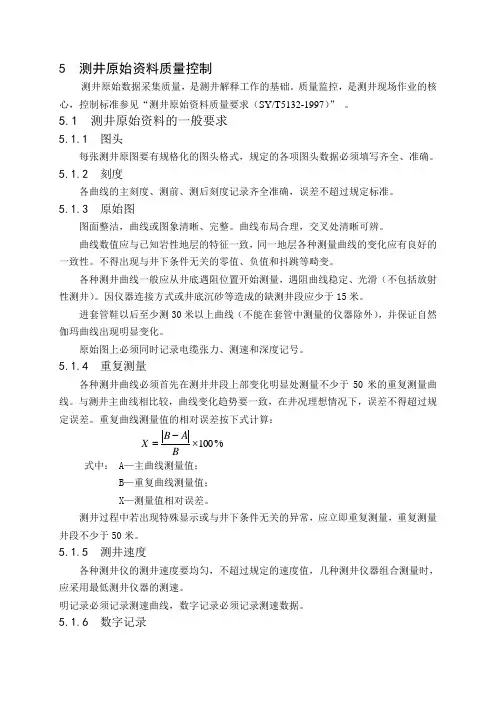

测井原始资料质量要求
2、到达井场后，向钻井工程技术员详细的了解钻井施工情况、井身结构（井斜、方位）等，有无钻井事故以及可能遇阻、遇卡的位置，钻具放空、井喷、井涌的位置，卡钻的井段、泡油时间及用油数量，钻井液添加剂中有无对测井资料影响较大的物质等。
测井原始资料质量要求
向地质技术员收集钻井工程数据（钻头程序、套管程序等）、钻井液性能、岩屑录井、钻井取心描述、气测录井等第一性资料。测量钻井液的温度、电阻率，合理选择电阻率测井项目。
变化幅度大，校深
容易
中间测井与完井测井自然伽马接图
测井原始资料质量要求
变化幅度小，不易校
深
测井原始资料质量要求
3) 测井速度的检查
几种仪器组合测量时，采用最低测量速度仪器的测速；测速均匀，不允许超过规定的测量速度值，当曲线出现异常时，应降低测速，采用最佳测速测井。对于不同仪器型号的同类仪器，具体的测井速度可参阅仪器的操作手册。
对于ECLIPS—5700和EXCELL—2000型测井系统的深度系统，应定期对深度系统进行标定，确定系统的深度误差，校正后深度误差应小于0.5‰。
在钻井液密度差别不大的情况下，同一口井不同次测量或不同电缆的同次测量，其深度误差不超过0.5‰ 。利用测井曲线确定的表层套管深度与套管实际下深允许误差为0.5m，与技术套管的深度误差不得大于0.1%，如深度误差超过规定，应查明原因，原因不明者应换队校深。
声波时差曲线在渗透层出现跳动，应降低测速重复测量。
补偿声波测井
声波时差曲线数值不应低于岩石的骨架值，常见矿物和流体声波时差值见附录A。
最小
补偿声波测井
AC低于骨架值
什么岩性？

测井5132质量标准(行业相关)

度曲线绘在R10—R20区，可按下列标尺刻度：中子（%）密度（g/cm³）声波（us/ft）
灰岩： 45 -15 1.96 2.96 120 20
砂岩： 45 -15 1.9 2.9 130 30
（浅地层） 60 0 1.7 2.7
160 60
特备参考
27
原始图
三孔隙度曲线在砂层处基本重合，在泥岩含量较高的地层有较大的差异，易于从曲线上识别岩性、读取孔隙度数值及判断岩性。
2 图面整洁、清晰、走纸均匀，成象测井图颜色对比合理、图象清
晰。
3 曲线绘图刻度尺规范，便于读值；曲线布局、线型选择合理，曲
线交叉处清晰可辨。
4 曲线测量值应与地区规律相接近，当出现与井下条件无关的零值
、负值或异常时，应重复测量，重复测量井段不小于50m，如不能说
明原因，应更换仪器验证。
5 同次测井曲线补接时，接图处曲线重复测量井段应大于25m；不同
测井原始资料质量要求
（5132标准宣传）
胜利测井公司
（冷洪涛）
特备参考
1
前言
优质的测井原始资料是测井解释的前提和基础。测井原始资料包括各种仪器的刻度和校验数据、测井原始曲线、数字记录及其它有关资料。测井原始资料质量的优劣，不仅影响解释成果的可靠性，也影响着对一个地区的评价和方案部署，优质的测井资料对油田的勘探、开发有着重要意义。
特备参考
13
二、图头
根据所测井的类型、测量项目正确选择图头标题号，做到三者一致;
特备参考
14
图头
内容齐全、准确，应包括： a) 图头标题、公司名、井名、油区、地区、文件号； b) 井位x、y坐标或经纬度、永久深度基准面名称、海拔高度、测井深度基准面名称、转盘面高、钻台高、地面高、其它测量内容； c) 测井日期、仪器下井次数、测井项目、钻井深度、测井深度、测量井段底部深度、测量井段顶部深度； d) 套管内径、套管下深、测量的套管下深、钻头程序；

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

8
测井原始资料质量要求
第一节通用要求第二节单项曲线质量要求
9
测井原始资料质量要求第一节通用要求
10
一、测井仪器、设备
测井使用的仪器、设备符合技术要求，详细的了解各种仪器设备技术规范指标。
11
CLS3700下井仪器技术指标
12
CLS3700下井仪器技术指标
13
二、图头
根据所测井的类型、测量项目正确选择图头标题号，做到三者一致;
31
六、测井深度
1 测井电缆的深度记号按规定在深度标准井内或地面电缆丈量系统中进行注磁标记。电缆每25 m做一个深度记号，每 500m做一个特殊记号，电缆零长用丈量数据；在地面电缆丈量系统中进行注磁标记的电缆，应在深度标准井内进行深度校验，每1000m电缆深度误差不应超过0.2m。 2 非磁性记号深度系统，应定期在深度标准井内进行深度校验，其深度误差符合1的规定。 3 在钻井液密度差别不大的情况下，同一口井不同次测量或不同电缆的同次测量，其深度误差不超过0.05％。
14
图头
内容齐全、准确，应包括： a) 图头标题、公司名、井名、油区、地区、文件号； b) 井位x、y坐标或经纬度、永久深度基准面名称、海拔高度、测井深度基准面名称、转盘面高、钻台高、地面高、其它测量内容； c) 测井日期、仪器下井次数、测井项目、钻井深度、测井深度、测量井段底部深度、测量井段顶部深度； d) 套管内径、套管下深、测量的套管下深、钻头程序；
16
三、刻度与校验
仪器的刻度、校验是保证测井质量的关键点之一，各种测井仪器必须按有关规定进行刻度，测井仪器每经大修或更换主要元器件应重新刻度。按有关刻度规程定期校验专用标准器，按规定校准钻井液测量装置。
17
刻度与校验
下井测井仪器的刻度与校验分为：主刻度、主校验、测前校验和测后校验。
18
测井原始资料质量要求
（5132标准宣传）
胜利测井公司
（冷洪涛）
前言
优质的测井原始资料是测井解释的前提和基础。测井原始资料包括各种仪器的刻度和校验数据、测井原始曲线、数字记录及其它有关资料。测井原始资料质量的优劣，不仅影响解释成果的可靠性，也影响着对一个地区的评价和方案部署，优质的测井资料对油田的勘探、开发有着重要意义。
22
三、原始测井图
6 各条主曲线接图或曲线间深度误差超过规定时，应编辑回放完整曲线，连同原始测井图交质量检验人员。 7 依据测井施工单要求进行测井施工，由于仪器连接或井底沉砂等原因造成的漏测井段应少于15m或符合地质要求，遇阻曲线应平直稳定（放射性测井应考虑统计起伏）。 8 曲线图应记录张力曲线、测速标记及测速曲线。 9 测井深度记号齐全准确，深度比例为1：200的曲线不应连续缺失两个记号；1：500的曲线不应连续缺失三个记号；井底和套管鞋附近不应缺失记号。
160 60
27
原始图
三孔隙度曲线在砂层处基本重合，在泥岩含量较高的地层有较大的差异，易于从曲线上识别岩性、读取孔隙度数值及判断岩性。
28
地面仪器：3700 密度仪器：2227；系列号：113976
29
三孔隙度曲线在灰岩处基本重合，在泥岩或白云岩含量较高的地层有较大的差异。
23
上测
24
下测
25
26
原始图
曲线刻度标尺应便于读取数值、岩性划分和质量控制，三孔隙
度曲线绘在R10—R20区，可按下列标尺刻度：
中子（%）密度（g/cm³）声波（us/ft）灰岩： 45 -15 1.96 2.96 120 20
砂岩： 45 -15 1.9 2.9 130 30
（浅地层） 60 0 1.7 2.7
15
图头
e) 钻井液性能（密度、粘度、PH值、失水），钻井液电阻率Rm、钻井液滤液电阻率Rmf、钻井液泥饼电阻率Rmc及样品来源，以及测量电阻率时的温度； f)钻井液循环时间、仪器到达井底时间、井底温度； g)测井设备号、测井队号、操作员、队长姓名； h)仪器信息（仪器名、仪器系列号、仪器编号及仪器在仪器串中的位置等）、零长计算； I)在附注栏内标明需要说明的其它信息。
30
五、数据记录
1 现场回放数据记录，数据记录与明记录不一致时，应补测或重新测井。 2 原始数据记录清单应填写齐全，清单内容包括井号、井段、曲线名称、测量日期、测井队别、文件号，同时应标注主曲线、重复曲线和重复测井（接图用）曲线的文件号。 3 编辑盘（带）应按资料处理中心要求的数据格式拷贝；各条曲线深度对齐，曲线间的深度误差小于0.4 m；磁盘或磁带贴标签，标明井号、测井日期、测量井段、数据格式、文件名、记录密度、测井队别、操作员及队长姓名。 4 每盘（盒）磁带应打印文件检索目录，并标明正式资料的文件号。
电缆地层压力测试——泵压曲线
刻度系数对测井曲线数值的影响，钻井液电阻率 1.06欧姆米/18度
19
CLS3700仪器刻度与校验要求
20
CLS3700仪器刻度与校Fra bibliotek要求21
四、原始测井图
1 重复文件、主文件、接图文件（有接图时）、测井参数、仪器参数、刻度与校验数据、图头应连续打印。 2 图面整洁、清晰、走纸均匀，成象测井图颜色对比合理、图象清晰。 3 曲线绘图刻度尺规范，便于读值；曲线布局、线型选择合理，曲线交叉处清晰可辨。 4 曲线测量值应与地区规律相接近，当出现与井下条件无关的零值、负值或异常时，应重复测量，重复测量井段不小于50m，如不能说明原因，应更换仪器验证。 5 同次测井曲线补接时，接图处曲线重复测量井段应大于25m；不同次测井曲线补接时，接图处曲线重复测量井段应大于50m。接图曲线重复测量值允许误差不大于相应曲线重复曲线的误差要求。
2
前言
测井原始资料质量受多种因素影响，主要因素有测井设备的技术状况、操作人员的素质、测井环境等。
3
最大井斜55 度，钻井液电阻率0.2欧姆米/18度
4
5
6
7
前言
对测井原始资料的检验是一个综合分析的过程，其难度不小于测井资料解释，这就需要测井原始资料检验员严格按照质量检验标准，从地质、测井、钻井等各方面进行分析，取全、取准各项测井原始资料，为下一步的资料解释工作奠定较好的基础。
