【CN209718877U】一种新型简易柔版印刷机【专利】

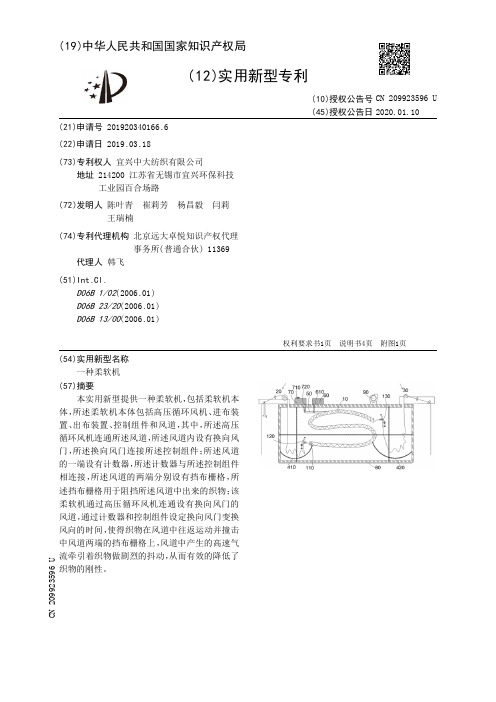

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920340166.6(22)申请日 2019.03.18(73)专利权人 宜兴中大纺织有限公司地址 214200 江苏省无锡市宜兴环保科技工业园百合场路(72)发明人 陈叶青　崔莉芳　杨昌毅　闫莉　王瑞楠　(74)专利代理机构 北京远大卓悦知识产权代理事务所(普通合伙) 11369代理人 韩飞(51)Int.Cl.D06B 1/02(2006.01)D06B 23/20(2006.01)D06B 13/00(2006.01)(54)实用新型名称一种柔软机(57)摘要本实用新型提供一种柔软机，包括柔软机本体，所述柔软机本体包括高压循环风机、进布装置、出布装置、控制组件和风道，其中，所述高压循环风机连通所述风道，所述风道内设有换向风门，所述换向风门连接所述控制组件；所述风道的一端设有计数器，所述计数器与所述控制组件相连接，所述风道的两端分别设有挡布栅格，所述挡布栅格用于阻挡所述风道中出来的织物；该柔软机通过高压循环风机连通设有换向风门的风道，通过计数器和控制组件设定换向风门变换风向的时间，使得织物在风道中往返运动并撞击中风道两端的挡布栅格上，风道中产生的高速气流牵引着织物做剧烈的抖动，从而有效的降低了织物的刚性。

权利要求书1页 说明书4页 附图1页CN 209923596 U 2020.01.10C N 209923596U权　利　要　求　书1/1页CN 209923596 U1.一种柔软机，其特征在于，包括柔软机本体，所述柔软机本体包括高压循环风机、进布装置、出布装置、控制组件和风道，其中，所述高压循环风机连通所述风道，所述风道内设有换向风门，所述换向风门连接所述控制组件；所述风道位于所述进布装置和所述出布装置之间，所述风道与所述进布装置之间设有第一储布区，所述风道与所述出布装置之间设有第二储布区；所述风道的一端设有计数器，所述计数器与所述控制组件相连接，所述计数器用于记录织物产生的米数；所述风道的两端分别设有挡布栅格，所述挡布栅格用于阻挡所述风道中出来的织物；所述控制组件通过所述计数器反馈的信号发送换向信号给所述换向风门使得织物在所述风道中往复运动。

专利名称：具有柔版印刷头的印刷机专利类型：发明专利
发明人：陈慧
申请号：CN201610673745.3
申请日：20160815
公开号：CN107757076A
公开日：
20180306
专利内容由知识产权出版社提供
摘要：本发明提供一种具有柔版印刷头的印刷机，包括机架以及依次并排且相切设置的背辊、版辊和网辊，背辊可转动地固定于机架上，版辊和网辊两端分别设有同一柔版印刷头机构，调整背辊与版辊间的压力时，只需调节第一气缸，带动版辊座和第一滑块在第一直线导轨上移动，进而带动版辊相对背辊移动即可，调整版辊与网辊间的压力时，只需调节第二气缸，带动网辊座和第二滑块在第二直线导轨上移动，进而带动网辊相对版辊移动即可。

该多功能壁纸机的柔版印刷头，背辊与版辊间、版辊与网辊间的压力可各自实现调节，互不干扰，其结构简单，调节快捷。

申请人：方正汇智(天津)彩色印刷股份公司
地址：300000 天津市南开区雅安道资阳路6号(科技园)
国籍：CN
更多信息请下载全文后查看。

专利名称：一种柔版印刷装置专利类型：实用新型专利
发明人：杨青青,牛文兴,杜锋申请号：CN201820884936.9申请日：20180608
公开号：CN208438862U
公开日：
20190129
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种柔版印刷装置，包括支撑座和壳体，所述支撑座内表面的左端固定连接有储墨盒，且储墨盒内表面的右上端活动安装有粘墨辊，所述储墨盒底部的右端固定连接有第二电机支座，第二电机支座的上表面固定安装有第二电机，且第二电机的输出轴通过皮带与粘墨辊传动连接，所述支撑座的顶端固定连接有壳体，且壳体内表面的下端活动安装有输料辊。

本实用新型在壳体顶部的左端固定安装有风机，并通过进风总管、出风总管、第一出风管、第二出风管和第三出风管的作用，可满足对印刷好后的物体进行快速风干需求，避免了因物体表面沾有油墨而需要后续干燥，从而降低物体加工效率的现象发生，使物体能持续不断的进行印刷。

申请人：温州立可达印业股份有限公司
地址：325000 浙江省温州市经济技术开发区滨海十二路458号
国籍：CN
代理机构：上海翼胜专利商标事务所(普通合伙)
代理人：翟羽
更多信息请下载全文后查看。

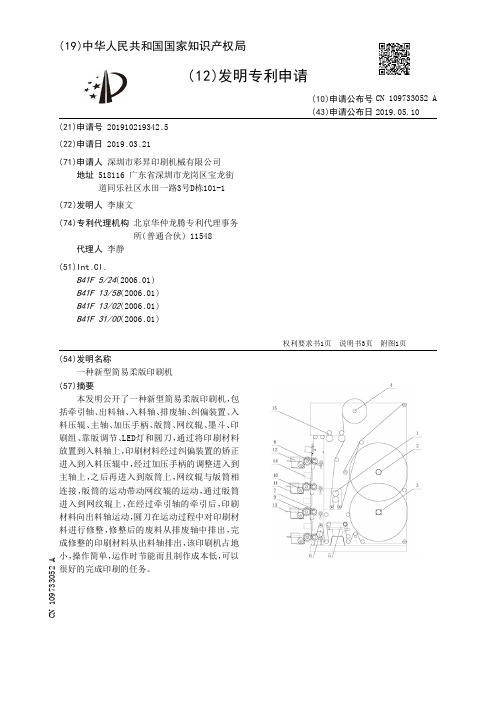

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910219342.5(22)申请日 2019.03.21(71)申请人 深圳市彩昇印刷机械有限公司地址 518116 广东省深圳市龙岗区宝龙街道同乐社区水田一路3号D栋101-1(72)发明人 李康文　(74)专利代理机构 北京华仲龙腾专利代理事务所(普通合伙) 11548代理人 李静(51)Int.Cl.B41F 5/24(2006.01)B41F 13/58(2006.01)B41F 13/02(2006.01)B41F 31/00(2006.01)(54)发明名称一种新型简易柔版印刷机(57)摘要本发明公开了一种新型简易柔版印刷机，包括牵引轴、出料轴、入料轴、排废轴、纠偏装置、入料压辊、主轴、加压手柄、版筒、网纹辊、墨斗、印刷组、靠版调节、LED灯和圆刀，通过将印刷材料放置到入料轴上，印刷材料经过纠偏装置的矫正进入到入料压辊中，经过加压手柄的调整进入到主轴上，之后再进入到版筒上，网纹辊与版筒相连接，版筒的运动带动网纹辊的运动，通过版筒进入到网纹辊上，在经过牵引轴的牵引后，印刷材料向出料轴运动，圆刀在运动过程中对印刷材料进行修整，修整后的废料从排废轴中排出，完成修整的印刷材料从出料轴排出，该印刷机占地小，操作简单，运作时节能而且制作成本低，可以很好的完成印刷的任务。

权利要求书1页 说明书3页 附图1页CN 109733052 A 2019.05.10C N 109733052A权　利　要　求　书1/1页CN 109733052 A1.一种新型简易柔版印刷机，包括牵引轴（1）、出料轴（2）、入料轴（3）、排废轴（4）、纠偏装置（5）、入料压辊（6）、主轴（7）、加压手柄（8）、版筒（9）、网纹辊（10）、墨斗（11）、印刷组（12）、靠版调节（13）、LED灯（14）和圆刀（15），其特征在于：所述牵引轴（1）的一侧设有出料轴（2），所述出料轴（2）的下方设有入料轴（3），所述出料轴（2）的上方设有排废轴（4），所述牵引轴（1）的下方设有纠偏装置（5），所述纠偏装置（5）远离入料轴（3）的一侧设有入料压辊（6），所述入料压辊（6）远离纠偏装置（5）的一侧设有主轴（7），所述入料压辊（6）的下方设有加压手柄（8），所述主轴（7）远离入料压辊（6）的一侧设有版筒（9），所述版筒（9）的下方设有网纹辊（10），所述网纹辊（10）安装在墨斗（11）内，所述墨斗（11）的上方设有印刷组（12），所述印刷组（12）的外侧设有靠版调节（13），所述印刷组（12）的上方设有LED灯（14），所述排废轴（4）的下方设有圆刀（15）。

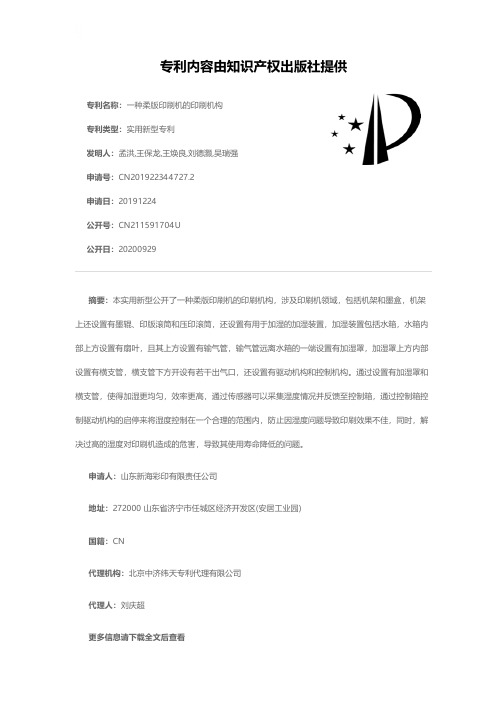

专利名称：一种柔版印刷机的印刷机构
专利类型：实用新型专利
发明人：孟洪,王保龙,王焕良,刘德灏,吴瑞强申请号：CN201922344727.2
申请日：20191224
公开号：CN211591704U
公开日：
20200929
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种柔版印刷机的印刷机构，涉及印刷机领域，包括机架和墨盒，机架上还设置有墨辊、印版滚筒和压印滚筒，还设置有用于加湿的加湿装置，加湿装置包括水箱，水箱内部上方设置有扇叶，且其上方设置有输气管，输气管远离水箱的一端设置有加湿罩，加湿罩上方内部设置有横支管，横支管下方开设有若干出气口，还设置有驱动机构和控制机构。

通过设置有加湿罩和横支管，使得加湿更均匀，效率更高，通过传感器可以采集湿度情况并反馈至控制箱，通过控制箱控制驱动机构的启停来将湿度控制在一个合理的范围内，防止因湿度问题导致印刷效果不佳，同时，解决过高的湿度对印刷机造成的危害，导致其使用寿命降低的问题。

申请人：山东新海彩印有限责任公司
地址：272000 山东省济宁市任城区经济开发区(安居工业园)
国籍：CN
代理机构：北京中济纬天专利代理有限公司
代理人：刘庆超
更多信息请下载全文后查看。

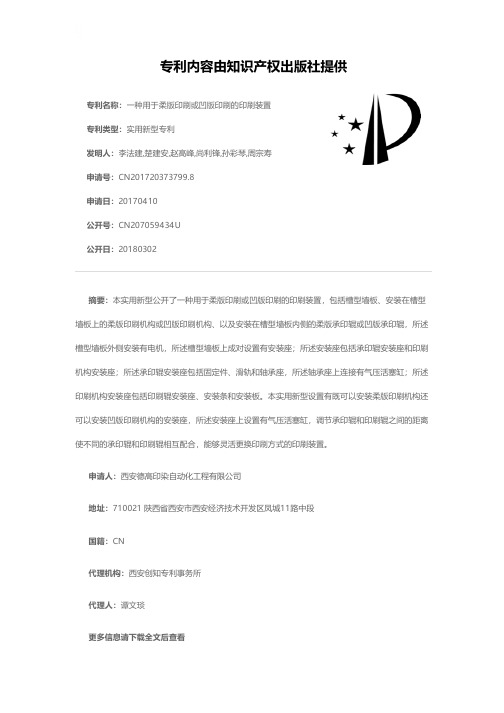

专利名称：一种用于柔版印刷或凹版印刷的印刷装置专利类型：实用新型专利
发明人：李法建,楚建安,赵高峰,尚利锋,孙彩琴,周宗寿申请号：CN201720373799.8
申请日：20170410
公开号：CN207059434U
公开日：
20180302
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于柔版印刷或凹版印刷的印刷装置，包括槽型墙板、安装在槽型墙板上的柔版印刷机构或凹版印刷机构、以及安装在槽型墙板内侧的柔版承印辊或凹版承印辊，所述槽型墙板外侧安装有电机，所述槽型墙板上成对设置有安装座；所述安装座包括承印辊安装座和印刷机构安装座；所述承印辊安装座包括固定件、滑轨和轴承座，所述轴承座上连接有气压活塞缸；所述印刷机构安装座包括印刷辊安装座、安装条和安装板。

本实用新型设置有既可以安装柔版印刷机构还可以安装凹版印刷机构的安装座，所述安装座上设置有气压活塞缸，调节承印辊和印刷辊之间的距离使不同的承印辊和印刷辊相互配合，能够灵活更换印刷方式的印刷装置。

申请人：西安德高印染自动化工程有限公司
地址：710021 陕西省西安市西安经济技术开发区凤城11路中段
国籍：CN
代理机构：西安创知专利事务所
代理人：谭文琰
更多信息请下载全文后查看。

专利名称：一种柔版印刷机控制系统
专利类型：实用新型专利
发明人：张磊,贺东升,杨合跃,夏风,刘虎,杜佳成申请号：CN201721710467.0
申请日：20171207
公开号：CN207523223U
公开日：
20180622
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种柔版印刷机控制系统，包括：依次连接的控制面板、运动控制器、驱动器、伺服电机和具备预套准功能的柔版印刷机，以及I/O扩展模块，其中，控制面板、驱动器和伺服电机分别为多个，柔版印刷机包括多个轴，每个驱动器连接一个伺服电机，每个伺服电机连接柔版印刷机的一个轴，I/O扩展模块连接运动控制器；其中，多个伺服电机的工作模式为位置插补模式。

本实用新型的有益效果是：通过伺服电机的电流可以得到扭矩值，控制扭矩值与阻力、实际张力值平衡，从而提高进出纸轴张力控制精度，提高了印刷精度，柔版印刷机的预套准功能实现在印刷前先预对准，大大减少了废料，伺服电机的位置插补模式保证了加减速没有废料。

申请人：武汉菲仕运动控制系统有限公司
地址：430223 湖北省武汉市东湖新技术开发区汤逊湖北路33号华工科技园创新基地8栋1-4层国籍：CN
代理机构：北京轻创知识产权代理有限公司
代理人：陈卫
更多信息请下载全文后查看。
