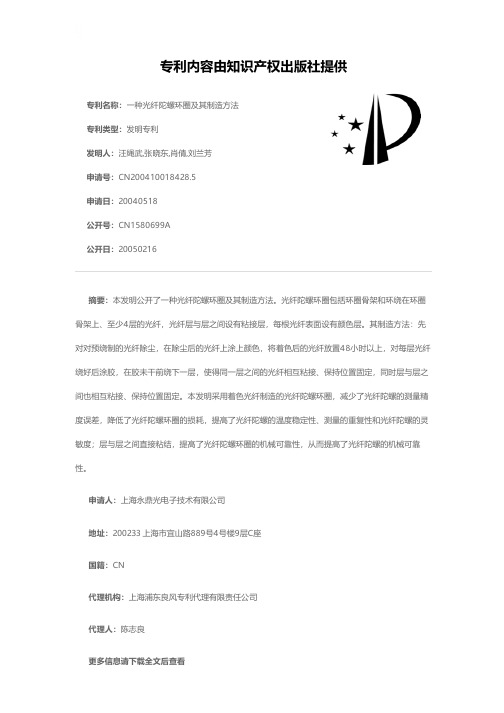

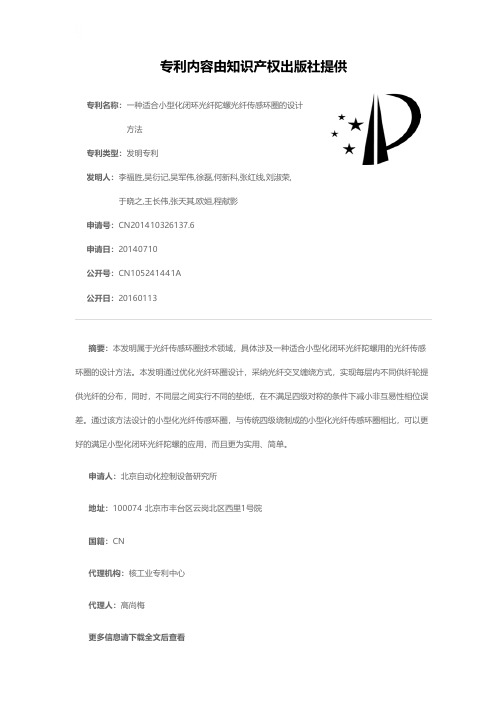

专利名称：一种光纤陀螺环圈及其制造方法专利类型：发明专利
发明人：汪绳武,张晓东,肖倩,刘兰芳
申请号：CN200410018428.5
申请日：20040518
公开号：CN1580699A
公开日：
20050216
专利内容由知识产权出版社提供
摘要：本发明公开了一种光纤陀螺环圈及其制造方法。

光纤陀螺环圈包括环圈骨架和环绕在环圈骨架上、至少4层的光纤，光纤层与层之间设有粘接层，每根光纤表面设有颜色层。

其制造方法：先对对预绕制的光纤除尘，在除尘后的光纤上涂上颜色，将着色后的光纤放置48小时以上，对每层光纤绕好后涂胶，在胶未干前绕下一层，使得同一层之间的光纤相互粘接、保持位置固定，同时层与层之间也相互粘接、保持位置固定。

本发明采用着色光纤制造的光纤陀螺环圈，减少了光纤陀螺的测量精度误差，降低了光纤陀螺环圈的损耗，提高了光纤陀螺的温度稳定性、测量的重复性和光纤陀螺的灵敏度；层与层之间直接粘结，提高了光纤陀螺环圈的机械可靠性，从而提高了光纤陀螺的机械可靠性。

申请人：上海永鼎光电子技术有限公司
地址：200233 上海市宜山路889号4号楼9层C座
国籍：CN
代理机构：上海浦东良风专利代理有限责任公司
代理人：陈志良
更多信息请下载全文后查看。

专利名称：一种光纤陀螺仪专利类型：实用新型专利
发明人：周宏泽,吕钢,吕翀
申请号：CN202122298211.6申请日：20210923
公开号：CN216815505U
公开日：
20220624
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种光纤陀螺仪，包括环耦合器和传感环，环耦合器耦合有一根输入光纤和两根输出光纤：输出光纤a和输出光纤b，传感环由所述输出光纤环绕制成；光纤陀螺仪还包括隔热磁屏蔽盒，屏蔽盒上设有微孔，环耦合器和传感环设置在磁屏蔽盒内部；输入光纤通过微孔穿出屏蔽盒并连接到光纤陀螺仪的其余部分。

该传感环的光纤中点位置位于光纤环的外侧，而传感环的二尾端处于传感环的内侧，可以有效降低外界环境参数如温度快速变化引起的Shupe效应；同时，隔热磁屏蔽盒和屏蔽盒上仅允许输入光纤穿过的微孔的设置有效隔离了陀螺仪发热元器件的影响。

申请人：浙江贯道精密科技有限公司
地址：310000 浙江省杭州市西湖区西溪路525号A楼西区307室
国籍：CN
代理机构：上海众象合一知识产权代理有限公司
代理人：姜微微
更多信息请下载全文后查看。

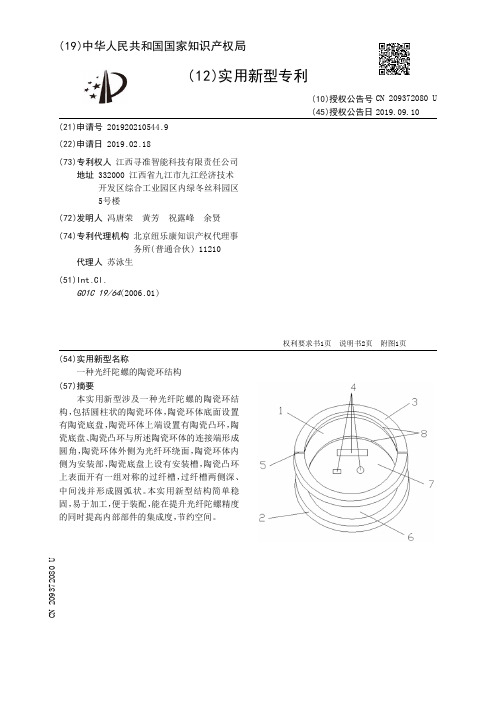

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920210544.9(22)申请日 2019.02.18(73)专利权人 江西寻准智能科技有限责任公司地址 332000 江西省九江市九江经济技术开发区综合工业园区内绿冬丝科园区5号楼(72)发明人 冯唐荣　黄芳　祝露峰　余贤　(74)专利代理机构 北京纽乐康知识产权代理事务所(普通合伙) 11210代理人 苏泳生(51)Int.Cl.G01C 19/64(2006.01)(54)实用新型名称一种光纤陀螺的陶瓷环结构(57)摘要本实用新型涉及一种光纤陀螺的陶瓷环结构，包括圆柱状的陶瓷环体，陶瓷环体底面设置有陶瓷底盘，陶瓷环体上端设置有陶瓷凸环，陶瓷底盘、陶瓷凸环与所述陶瓷环体的连接端形成圆角，陶瓷环体外侧为光纤环绕面，陶瓷环体内侧为安装部，陶瓷底盘上设有安装槽，陶瓷凸环上表面开有一组对称的过纤槽，过纤槽两侧深、中间浅并形成圆弧状。

本实用新型结构简单稳固，易于加工，便于装配，能在提升光纤陀螺精度的同时提高内部部件的集成度，节约空间。

权利要求书1页 说明书2页 附图1页CN 209372080 U 2019.09.10C N 209372080U权　利　要　求　书1/1页CN 209372080 U1.一种光纤陀螺的陶瓷环结构，包括圆柱状的陶瓷环体（1），其特征在于，所述陶瓷环体（1）底面设置有陶瓷底盘（2），所述陶瓷环体（1）上端设置有陶瓷凸环（3），所述陶瓷底盘（2）、陶瓷凸环（3）与所述陶瓷环体（1）的连接端形成圆角（8），所述陶瓷环体（1）外侧为光纤环绕面（6），所述陶瓷环体（1）内侧为安装部（7），所述陶瓷底盘（2）上设有安装槽（4），所述陶瓷凸环（3）上表面开有一组对称的过纤槽（5），所述过纤槽（5）两侧深、中间浅并形成圆弧状。

2.根据权利要求1所述的一种光纤陀螺的陶瓷环结构，其特征在于，所述陶瓷底盘（2）直径大于所述陶瓷环体（1）直径。

专利名称：一种带有光源自检功能的光纤陀螺专利类型：实用新型专利
发明人：吴海林,李阳,吴会,戈红丽
申请号：CN201820566910.X
申请日：20180419
公开号：CN208171288U
公开日：
20181130
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种带有光源自检功能的光纤陀螺，包括光路部分和电路部分，光路部分包括光源、耦合器、Y波导、光纤环和探测器，电路部分包括依次连接的前放电路、ADC电路、FPGA芯片、DAC电路和后放电路，前放电路与探测器连接，后放电路与Y波导连接，光纤陀螺带有自检电路，耦合器有四个端口，光源发出的光进入耦合器的A端口后，一部分光从耦合器的B端口进入Y波导，由光纤环返回的信号由耦合器的C端口进入探测器，另一部分光流向耦合器的D端口并输出，经过自检电路，进入FPGA芯片中。

与现有技术相比，本实用新型的光源自检方案实现方式简单，能够快速精确确定光源光功率大小，提高了光纤陀螺的产品可靠性。

申请人：上海亨通光电科技有限公司
地址：200436 上海市静安区江场西路555号
国籍：CN
代理机构：上海科盛知识产权代理有限公司
代理人：赵继明
更多信息请下载全文后查看。

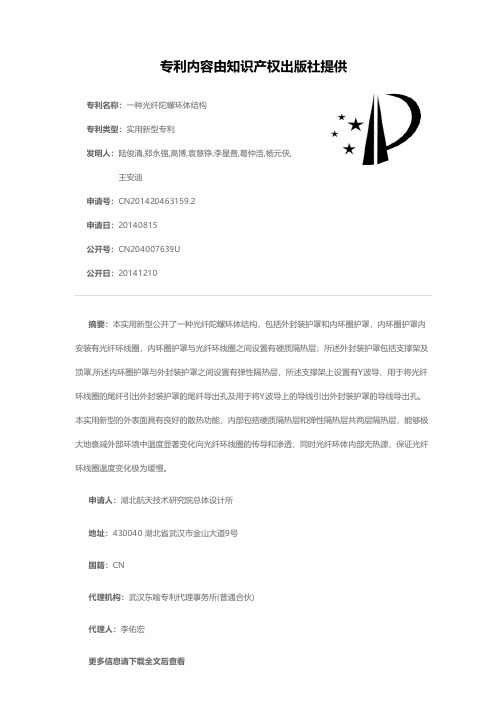

专利名称：一种光纤陀螺环体结构
专利类型：实用新型专利
发明人：陆俊清,郑永强,高博,袁慧铮,李星善,葛仲浩,杨元侠,王安迪
申请号：CN201420463159.2
申请日：20140815
公开号：CN204007639U
公开日：
20141210
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种光纤陀螺环体结构，包括外封装护罩和内环圈护罩，内环圈护罩内安装有光纤环线圈，内环圈护罩与光纤环线圈之间设置有硬质隔热层；所述外封装护罩包括支撑架及顶罩,所述内环圈护罩与外封装护罩之间设置有弹性隔热层，所述支撑架上设置有Y波导、用于将光纤环线圈的尾纤引出外封装护罩的尾纤导出孔及用于将Y波导上的导线引出外封装护罩的导线导出孔。

本实用新型的外表面具有良好的散热功能，内部包括硬质隔热层和弹性隔热层共两层隔热层，能够极大地衰减外部环境中温度显著变化向光纤环线圈的传导和渗透，同时光纤环体内部无热源，保证光纤环线圈温度变化极为缓慢。

申请人：湖北航天技术研究院总体设计所
地址：430040 湖北省武汉市金山大道9号
国籍：CN
代理机构：武汉东喻专利代理事务所(普通合伙)
代理人：李佑宏
更多信息请下载全文后查看。
