光纤陀螺仪

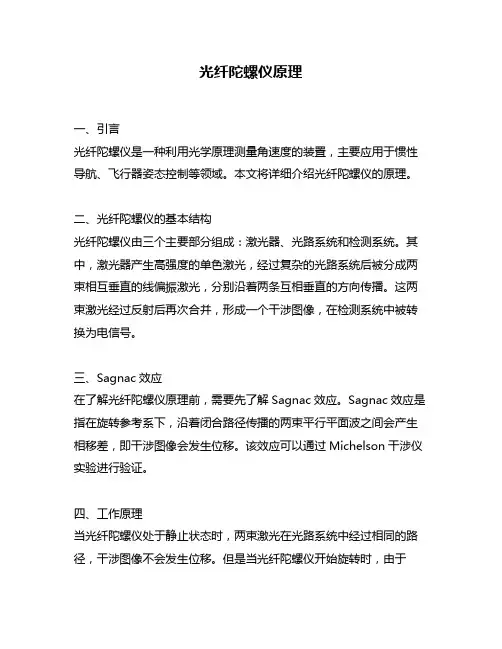

光纤陀螺仪原理一、引言光纤陀螺仪是一种利用光学原理测量角速度的装置，主要应用于惯性导航、飞行器姿态控制等领域。

本文将详细介绍光纤陀螺仪的原理。

二、光纤陀螺仪的基本结构光纤陀螺仪由三个主要部分组成：激光器、光路系统和检测系统。

其中，激光器产生高强度的单色激光，经过复杂的光路系统后被分成两束相互垂直的线偏振激光，分别沿着两条互相垂直的方向传播。

这两束激光经过反射后再次合并，形成一个干涉图像，在检测系统中被转换为电信号。

三、Sagnac效应在了解光纤陀螺仪原理前，需要先了解Sagnac效应。

Sagnac效应是指在旋转参考系下，沿着闭合路径传播的两束平行平面波之间会产生相移差，即干涉图像会发生位移。

该效应可以通过Michelson干涉仪实验进行验证。

四、工作原理当光纤陀螺仪处于静止状态时，两束激光在光路系统中经过相同的路径，干涉图像不会发生位移。

但是当光纤陀螺仪开始旋转时，由于Sagnac效应的存在，两束激光在传播过程中会发生相位差。

这个相位差与旋转速度成正比，可以通过检测系统测量得到。

由于旋转方向不同，干涉图像的位移方向也不同。

通过检测干涉图像的位移量和旋转时间可以计算出角速度。

五、优点和缺点与机械陀螺仪相比，光纤陀螺仪具有以下优点：精度高、响应速度快、体积小、重量轻、可靠性高等。

但是其缺点也很明显：价格昂贵、对温度和振动敏感、需要较高的技术水平进行维护和校准等。

六、应用领域由于其高精度和可靠性，光纤陀螺仪被广泛应用于惯性导航、飞行器姿态控制、地震勘探等领域。

此外，光纤陀螺仪还可以用于科学研究，例如测量地球自转速度、测量引力波等。

七、结论光纤陀螺仪是一种利用Sagnac效应测量角速度的装置。

其原理基于两束相互垂直的线偏振激光在旋转参考系下产生相位差，通过检测干涉图像的位移量可以计算出角速度。

光纤陀螺仪具有高精度、响应速度快、体积小、重量轻等优点，被广泛应用于惯性导航、飞行器姿态控制等领域。

光纤陀螺仪技术的发展与研究一、引言光纤陀螺仪是一种通过利用光（或电磁波）的干涉效应，测定角速度的高精度陀螺仪，广泛应用于惯性导航、航天、测绘和制导等领域。

随着光纤技术和信息技术的迅猛发展，光纤陀螺仪已经成为高科技领域不可或缺的重要工具之一。

本文将主要探讨光纤陀螺仪技术的发展和研究，通过分类介绍，详细阐述其原理、特点和应用。

二、光纤陀螺仪分类1. 常规光纤陀螺仪常规光纤陀螺仪具有独特的双波长光源、光学路径、检波器和信号处理方法。

其原理基于旋转对光波传播速度产生的不同效应，通过不同的光学干涉方法，最终实现对角速度的精准测量。

常规光纤陀螺仪具有精度高、抗干扰能力强、稳定性好等特点。

广泛应用于惯性导航、飞行器姿态控制、地震测量等领域。

但其灵敏度和稳定性也受到机械和光电元器件的影响，因此需要优化技术和材料、加强可靠性等方面的研究工作。

2. 纤维光栅陀螺仪纤维光栅陀螺仪是利用光纤光栅的干涉效应实现的陀螺仪。

其原理基于声学波的激发和布拉格反射，通过声学-光学相互转换，实现对角速度的高精度测量。

相对于常规光纤陀螺仪，纤维光栅陀螺仪具有灵敏度高、体积小、重量轻、功耗低等优点，可应用于重量限制的场合。

然而其对温度和振动等环境干扰的敏感性也较高，需要进行相应的技术研究和优化。

3. 拉曼光纤陀螺仪拉曼光纤陀螺仪是利用拉曼散射效应实现的陀螺仪。

其原理是通过光场的拉曼反散射，实现光波的频移和相移，从而测量系统的角速度。

相对于常规光纤陀螺仪和纤维光栅陀螺仪，拉曼光纤陀螺仪具有灵敏度高、免受磁场干扰等优点，因此在航天器的导航、高精度地震测量、地下勘探等领域有着广泛的应用。

但其可测量范围较窄，信噪比偏低等问题也需要进一步改进。

三、光纤陀螺仪技术发展光纤陀螺仪技术的发展是基于光纤制造、光学设计、信号处理等多个领域的紧密结合。

近年来，其研究方向主要包括以下三个方面：1. 新型传感器和器件新型光纤传感器和器件的出现，极大地推进了光纤陀螺仪技术的发展。

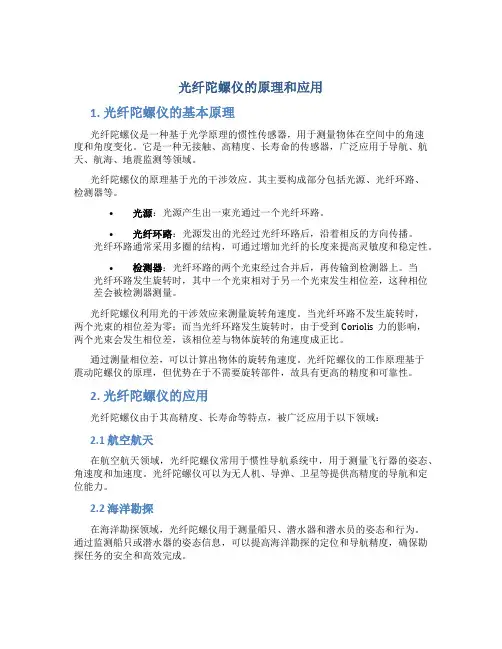

光纤陀螺仪的原理和应用1. 光纤陀螺仪的基本原理光纤陀螺仪是一种基于光学原理的惯性传感器，用于测量物体在空间中的角速度和角度变化。

它是一种无接触、高精度、长寿命的传感器，广泛应用于导航、航天、航海、地震监测等领域。

光纤陀螺仪的原理基于光的干涉效应。

其主要构成部分包括光源、光纤环路、检测器等。

•光源：光源产生出一束光通过一个光纤环路。

•光纤环路：光源发出的光经过光纤环路后，沿着相反的方向传播。

光纤环路通常采用多圈的结构，可通过增加光纤的长度来提高灵敏度和稳定性。

•检测器：光纤环路的两个光束经过合并后，再传输到检测器上。

当光纤环路发生旋转时，其中一个光束相对于另一个光束发生相位差，这种相位差会被检测器测量。

光纤陀螺仪利用光的干涉效应来测量旋转角速度。

当光纤环路不发生旋转时，两个光束的相位差为零；而当光纤环路发生旋转时，由于受到Coriolis力的影响，两个光束会发生相位差，该相位差与物体旋转的角速度成正比。

通过测量相位差，可以计算出物体的旋转角速度。

光纤陀螺仪的工作原理基于震动陀螺仪的原理，但优势在于不需要旋转部件，故具有更高的精度和可靠性。

2. 光纤陀螺仪的应用光纤陀螺仪由于其高精度、长寿命等特点，被广泛应用于以下领域：2.1 航空航天在航空航天领域，光纤陀螺仪常用于惯性导航系统中，用于测量飞行器的姿态、角速度和加速度。

光纤陀螺仪可以为无人机、导弹、卫星等提供高精度的导航和定位能力。

2.2 海洋勘探在海洋勘探领域，光纤陀螺仪用于测量船只、潜水器和潜水员的姿态和行为。

通过监测船只或潜水器的姿态信息，可以提高海洋勘探的定位和导航精度，确保勘探任务的安全和高效完成。

2.3 地震监测光纤陀螺仪在地震监测中的应用越来越广泛。

它可以用于测量地震波传播路径的分布和地球的扭转等参数。

通过光纤陀螺仪的高精度测量，可以提高地震监测的准确性和灵敏度，为地震预警和地震学研究提供重要的数据支持。

2.4 惯性导航光纤陀螺仪在惯性导航系统中起到核心作用。

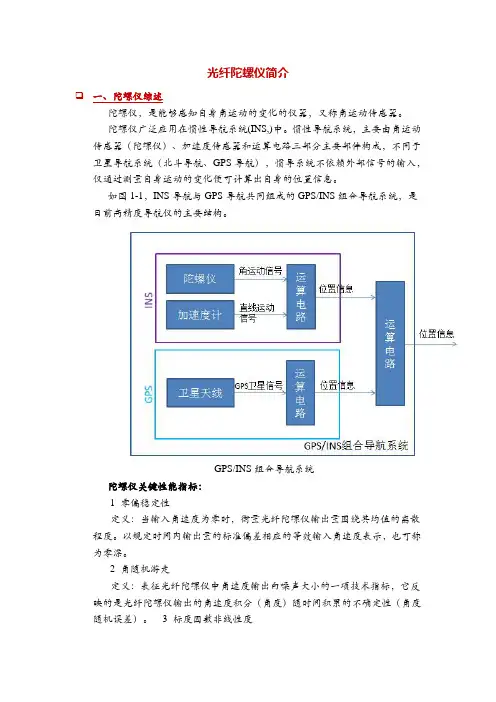

光纤陀螺仪简介一、陀螺仪综述陀螺仪，是能够感知自身角运动的变化的仪器，又称角运动传感器。

陀螺仪广泛应用在惯性导航系统(INS,)中。

惯性导航系统，主要由角运动传感器（陀螺仪）、加速度传感器和运算电路三部分主要部件构成，不同于卫星导航系统（北斗导航、GPS导航），惯导系统不依赖外部信号的输入，仅通过测量自身运动的变化便可计算出自身的位臵信息。

如图1-1，INS导航与GPS导航共同组成的GPS/INS组合导航系统，是目前高精度导航仪的主要结构。

GPS/INS组合导航系统陀螺仪关键性能指标：1 零偏稳定性定义：当输入角速度为零时，衡量光纤陀螺仪输出量围绕其均值的离散程度。

以规定时间内输出量的标准偏差相应的等效输入角速度表示，也可称为零漂。

2 角随机游走定义：表征光纤陀螺仪中角速度输出白噪声大小的一项技术指标，它反映的是光纤陀螺仪输出的角速度积分（角度）随时间积累的不确定性（角度随机误差）。

3 标度因数非线性度在输入角速度范围内，光纤陀螺仪输出量相对于最小二乘法拟合直线的最大偏差值与最大输出量之比。

物理意义：测量精度（二）陀螺仪主要种类比较1 机械式陀螺仪机械式陀螺仪发展经历了滚珠轴承式陀螺仪、气浮陀螺仪、液浮陀螺仪、磁浮陀螺仪、静电陀螺仪、挠性陀螺仪。

其共同点都是通过测量自由机械转子的运动获得转动参数，不同的是对转子的支撑方式或测量方式。

机械陀螺中静电陀螺仪的漂移率可以达到0.001°/h，甚至更高，能够满足惯性级的精度要求。

但是无论是早期的滚珠轴承陀螺，还是后来发展起来的液浮陀螺、挠性陀螺和静电陀螺，这些机械陀螺都有一个共同的特点，就是采用高速转子。

由于高速转子容易产生质量不平衡问题，容易受到加速度的影响，而且需要一段预热时间，转速才能达到稳定。

同时，高速转子的磨损较快令其使用寿命有限。

机械陀螺共性是存在体积大，结构复杂，可靠性低，带宽和动态范围窄等问题。

三轴机械式陀螺仪结构原理图美国80年代研制的MX（和平保卫者）导弹上搭载的机电陀螺仪是世界上精度最高的机械式陀螺仪，每小时仅偏离1.5*10-5度，使该导弹可以在完全不依赖外部信息的情况下在14000公里射程上偏差小于100米，然而设备成本也极为高昂。

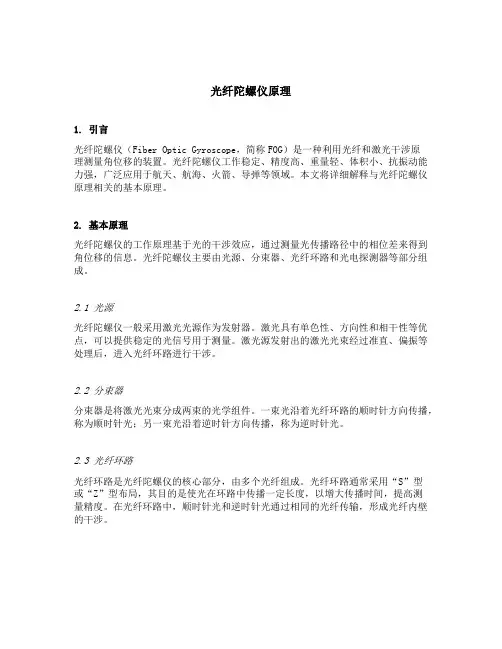

光纤陀螺仪原理1. 引言光纤陀螺仪（Fiber Optic Gyroscope，简称FOG）是一种利用光纤和激光干涉原理测量角位移的装置。

光纤陀螺仪工作稳定、精度高、重量轻、体积小、抗振动能力强，广泛应用于航天、航海、火箭、导弹等领域。

本文将详细解释与光纤陀螺仪原理相关的基本原理。

2. 基本原理光纤陀螺仪的工作原理基于光的干涉效应，通过测量光传播路径中的相位差来得到角位移的信息。

光纤陀螺仪主要由光源、分束器、光纤环路和光电探测器等部分组成。

2.1 光源光纤陀螺仪一般采用激光光源作为发射器。

激光具有单色性、方向性和相干性等优点，可以提供稳定的光信号用于测量。

激光源发射出的激光光束经过准直、偏振等处理后，进入光纤环路进行干涉。

2.2 分束器分束器是将激光光束分成两束的光学组件。

一束光沿着光纤环路的顺时针方向传播，称为顺时针光；另一束光沿着逆时针方向传播，称为逆时针光。

2.3 光纤环路光纤环路是光纤陀螺仪的核心部分，由多个光纤组成。

光纤环路通常采用“S”型或“Z”型布局，其目的是使光在环路中传播一定长度，以增大传播时间，提高测量精度。

在光纤环路中，顺时针光和逆时针光通过相同的光纤传输，形成光纤内壁的干涉。

2.4 光电探测器光电探测器用于测量干涉光信号的强度。

光纤环路两端分别安装有光电探测器，用于接收顺时针光和逆时针光经过干涉后的光强信号。

3. 工作过程光纤陀螺仪的工作过程可以分为两个阶段，即初级调零和运行测量。

3.1 初级调零初级调零是为了消除光纤陀螺仪中的零偏误差。

在初级调零过程中，设备会自动采集并记录下零偏误差的数值。

首先，光纤陀螺仪的光源发射激光光束，分束器将光束分成顺时针光和逆时针光，然后它们分别沿着光纤环路传播。

在传播过程中，如果光纤环路没有发生旋转，则顺时针光和逆时针光会以相同的路径传播回来。

当顺时针光和逆时针光在光纤环路两端重新合成时，它们会以特定的相位关系进行干涉。

这种干涉会导致光电探测器接收到的光强发生相应的变化。

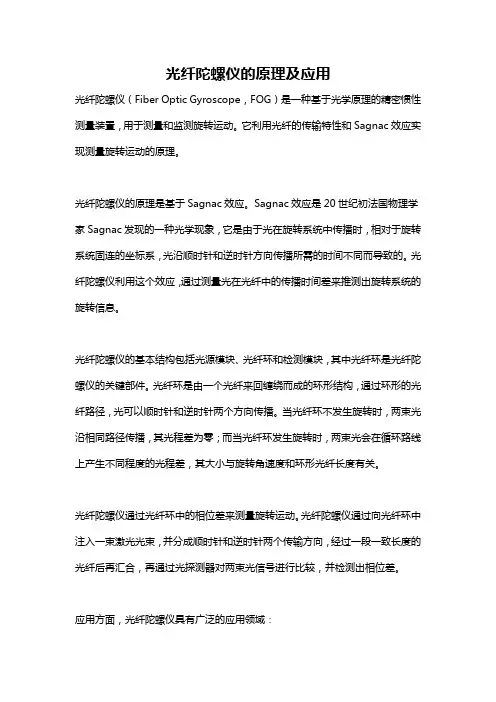

光纤陀螺仪的原理及应用光纤陀螺仪（Fiber Optic Gyroscope，FOG）是一种基于光学原理的精密惯性测量装置，用于测量和监测旋转运动。

它利用光纤的传输特性和Sagnac效应实现测量旋转运动的原理。

光纤陀螺仪的原理是基于Sagnac效应。

Sagnac效应是20世纪初法国物理学家Sagnac发现的一种光学现象，它是由于光在旋转系统中传播时，相对于旋转系统固连的坐标系，光沿顺时针和逆时针方向传播所需的时间不同而导致的。

光纤陀螺仪利用这个效应，通过测量光在光纤中的传播时间差来推测出旋转系统的旋转信息。

光纤陀螺仪的基本结构包括光源模块、光纤环和检测模块，其中光纤环是光纤陀螺仪的关键部件。

光纤环是由一个光纤来回缠绕而成的环形结构，通过环形的光纤路径，光可以顺时针和逆时针两个方向传播。

当光纤环不发生旋转时，两束光沿相同路径传播，其光程差为零；而当光纤环发生旋转时，两束光会在循环路线上产生不同程度的光程差，其大小与旋转角速度和环形光纤长度有关。

光纤陀螺仪通过光纤环中的相位差来测量旋转运动。

光纤陀螺仪通过向光纤环中注入一束激光光束，并分成顺时针和逆时针两个传输方向，经过一段一致长度的光纤后再汇合，再通过光探测器对两束光信号进行比较，并检测出相位差。

应用方面，光纤陀螺仪具有广泛的应用领域：1. 惯性导航系统：光纤陀螺仪广泛应用于航天、航海、军事等领域中的惯性导航系统中，用于测量航天器、舰船或导弹的姿态、角速度和角加速度，实现精确导航和定位。

2. 地震预警：光纤陀螺仪可以用于测量地震、地壳运动和地球自转等地球物理学参数，通过分析和监测这些数据，可以提前预警地震活动，为地震防灾提供重要信息。

3. 石油勘探：光纤陀螺仪可以应用于石油勘探领域，用于测量地下油田的地质构造、井筒位置和地震勘探过程中的旋转运动等参数，提高勘探效果和资源利用率。

4. 智能车辆导航系统：光纤陀螺仪可以用于智能车辆导航系统中，用于测量车辆的姿态和旋转运动，提供准确的车辆导航和行驶方向。

光纤陀螺仪及其应用引言光纤陀螺仪是一种基于光纤技术制造的高精度陀螺仪，具有广阔的应用前景。

它在现代科技领域，如测量速长、角速度、导航系统、机器人控制等方面发挥着越来越重要的作用。

本文将详细介绍光纤陀螺仪的基本原理及在各领域的应用，并展望其未来发展。

光纤陀螺仪的基本原理光纤陀螺仪主要利用光的干涉原理来测量角速度。

在光纤陀螺仪中，激光束被分成两路，分别沿不同的路径传输，然后再合并。

当光纤环路中存在角速度时，两路光束的相位差会发生变化，通过测量相位差即可计算出角速度。

关键技术包括光捕捉、光路传输及数字信号处理等。

光纤陀螺仪的应用领域1、测量速长：光纤陀螺仪可以用于测量物体的速度和长度。

通过测量物体在不同位置的速度，结合光纤陀螺仪的高精度测角技术，可以计算出物体的长度。

2、角速度：光纤陀螺仪在军事、航空航天、无人驾驶等领域中被广泛应用于测量角速度。

例如，在导弹制导、无人机飞行控制、车船驾驶等场景中，需要精确的角速度信息来确保精确打击或安全行驶。

3、导航系统：光纤陀螺仪是惯性导航系统中的重要组成部分。

在卫星导航系统中，光纤陀螺仪可以提供高精度的角速度和加速度信息，与卫星信号相结合，实现更加精确的导航。

4、机器人控制：在机器人控制领域，光纤陀螺仪可以用于监测机器人的姿态和角速度，以确保机器人的精确动作和稳定运行。

特别是在一些恶劣环境（如高温、低温、强电磁场等）中，光纤陀螺仪更是具有其他类型陀螺仪无法比拟的优势。

光纤陀螺仪的未来展望随着科技的不断发展，光纤陀螺仪的技术也在不断进步。

未来，光纤陀螺仪将朝着更高精度、更小体积、更低成本、更高可靠性方向发展。

同时，随着5G、物联网、人工智能等技术的快速发展，光纤陀螺仪的应用场景也将越来越广泛。

市场潜力巨大，为光纤陀螺仪的发展带来了更多的机会和挑战。

结论光纤陀螺仪作为一种重要的传感器，在测量速长、角速度、导航系统、机器人控制等领域中具有广泛的应用。

本文详细介绍了光纤陀螺仪的基本原理及在各领域的应用，并展望了其未来的发展。
