钢结构施工图构件代号

钢结构常用构件代号及相关知识编著：李良雨编制日期：二〇一九年一月钢结构工程常用构件代号及相关知识钢结构相关知识■钢结构有哪些类型？钢结构是由钢制材料组成的结构，是主要的建筑结构类型之一。

结构主要由型钢和钢板等制成的钢梁、钢柱、钢桁架等构件组成，各构件或部件之间通常采用焊缝、螺栓或铆钉连接。

因其自重较轻，且施工简便，广泛应用于大型厂房、场馆、超高层等领域。

按不同分类标准分类如下：一、钢结构按用途包括四个类型：高耸钢结构、板壳钢结构、工业厂房钢结构、轻型钢结构。

二、按照应用领域的不同，钢结构可以分为设备钢结构、建筑重钢结构、建筑轻钢结构、桥梁钢结构、空间钢结构等五大类。

■钢结构工程需要用到哪些材料？钢结构工程需要用到的材料很多，普通钢材几乎都会用到。

根据设计要求不同，所用材料也不尽相同。

一般的钢结构工程所使用的材料大致包括以下几个方面：1、钢结构工程首先要在基础上进行预埋，预埋件分为预埋钢板和预埋螺栓两种，预埋螺栓也就是地脚螺栓，地脚螺栓使用的是Q235B的圆钢，根据设计要求其直径有大有小。

2、钢柱、钢梁、柱底板、钢梁连接板、柱梁连接板等等，这些部件均使用钢板加工而成，它的材质要根据设计要求来定。

3、次钢构，抗剪键（柱底）、檩条（墙面、屋顶）、女儿柱（墙面）、雨棚（墙面）、天沟（墙面、屋顶）、彩钢瓦（墙面、屋顶）等等。

4、作为支撑用的材料：圆钢、钢管、焊管、套管、角钢等等。

5、作为构件连接的材料：普通螺栓、高强螺栓、花篮螺栓等。

6、屋面墙面围护使用压型板、夹芯板等，彩板配件包边包角及门窗之类。

7、防腐材料：环氧富锌底漆、聚氨酯调和面漆、稀释剂、镀锌自喷漆等。

8、防火涂料：分为厚型防火涂料、薄型防火涂料、超薄型防火涂料。

9、密封材料：发泡剂、密封胶等10、辅助材料：压型钢板支架、铆钉、自攻钉等。

■普通钢材的材质有哪些种类？钢是钢材含碳量在0.04%-2.3%之间的铁碳合金。

为了保证其韧性和塑性，含碳量一般不超过1.7%。

构件代号土建类:1、柱KZ—框架柱KZZ - -框支柱XZ芯柱LZ——梁上柱QZ剪力墙柱AZ暗柱2、剪力墙(1)墙柱Y DZ- -约束边缘端柱YAZ —约束边缘暗柱YYZ ——约束边缘翼墙柱Y JZ—约束边缘转角墙柱GDZ- 构造边缘端柱GAZ —-构造边缘暗柱GYZ ——构造边缘翼墙柱GJZ —构造边缘转角柱AZ——非边缘端柱FBZ —扶壁柱(2)墙身Q――剪力墙墙身(3)墙梁LL ――连梁(无交叉暗撑、钢筋)LL(JA)――连梁(有交叉暗撑)LL(JG)――连梁(有交叉钢筋)框架柱或框支柱的 根部标咼系指基础顶面标咼；芯柱的根部标高系指根据结构实际需要而定的起始位置标高 梁上柱的根部标高系指梁顶面标高剪力墙上柱的根部标高分两种：当柱纵筋锚固在墙顶部时其根部 标咼为墙顶面标咼；当柱与剪力墙重叠一层时其根部标咼围墙顶面往 下一层的结构层楼面标高AL ——暗梁 BKL ——边框梁 (4)墙洞 JD ——矩形洞口 3、梁KL — -楼层框架梁 KZL - -框支梁 XL — -悬挑梁 ZKL - -一折梁YD ――圆形洞口WKL ――屋面框架梁 L ――非框架梁 JZL ――井字梁b*h、当连梁无斜向交叉暗撑时，注写：墙梁编号、墙梁截面尺寸墙梁箍筋、上部纵筋、下部纵筋和墙梁顶面标高高差的具体数值。

325应注写以下内容：墙梁编号、墙梁所在楼层号、墙梁顶面标高高差，系指相对墙梁墙梁所在结构层楼面标高的高差值，高于者为正值，低于则为负值，无高差时不注；墙梁截面尺寸b*h，上部纵筋、下部纵筋和箍筋的具体数值当连梁设有斜向交叉暗撑时【代号为LL(JC)XX且连梁截面宽度不小于400】，注写一根暗撑的全部纵筋，并标注X2表明有两根暗撑相互交叉，以及箍筋的具体数值(用斜线分割斜向交叉暗撑箍筋加密区与非加密区的不同间距)。

暗撑截面尺寸按构造确定，并按标准构造详图施工，设计不注。

钢构类：GJ ―-钢架YC —-一隅撑―GJZ —钢架柱T——拉条GJL —刚架梁CG —撑杆TL ――-托梁HJ —桁架LT—檩条FHB —复合板—QL—墙梁GTG - 檐沟GLT - -刚性檩条DJ —-地脚螺栓WLT - -—屋脊檩条SC ——水平支撑ZC —柱间支撑GXG - 刚性系杆YXB - 压型金属板SQZ - 山墙柱XT -- -斜拉条MZ —门边柱ML —门上梁GJ30 —1”：跨度为30m的门式钢架，编号为1号。

引言概述：钢结构是现代建筑中广泛应用的一种结构形式，它具有高强度、轻质、耐久、灵活性等优势。

各部位的正确命名和代码对于设计、施工和维护是非常重要的。

本文将详细介绍钢结构各部位的名称和代码，包括主要承载构件、连接构件、抗震构件和辅助构件等。

正文内容：一、主要承载构件1.主梁（B）a.桥梁主梁（BB）b.房屋主梁（BH）c.塔式起重机主梁（BT）d.钢结构框架主梁（BF）2.柱（C）a.桥梁柱（CB）b.房屋柱（CH）c.塔式起重机柱（CT）d.钢结构框架柱（CF）3.桁架（T）a.平面桁架（TP）b.空间桁架（TS）4.屋面板（R）a.屋面板（RR）b.屋架（RG）5.地板板（F）a.钢板地板（FF）b.钢管混凝土地板（FC）二、连接构件1.螺栓（B）a.高强度螺栓（BB）b.普通螺栓（BN）c.承插板螺栓（BS）2.螺母（N）a.高强度螺母（NB）b.普通螺母（NN）c.承插板螺母（NS）3.锚栓（A）a.高强度锚栓（AB）b.普通锚栓（AN）c.锚固板（AR）4.焊缝（W）a.角焊缝（WA）b.对接焊缝（WD）c.指向焊缝（WL）5.衔接件（J）a.轴向衔接件（JA）b.弯曲衔接件（JB）c.机械衔接件（JM）三、抗震构件1.组合框架（F）a.X形组合框架（FX）b.V形组合框架（FV）c.斜撑组合框架（FS）2.剪力墙（S）a.砖剪力墙（SB）b.混凝土剪力墙（SC）c.钢板剪力墙（SR）a.钢索（CS）b.高强度绳索（CH）4.钢筋混凝土柱（R）a.矩形柱（RR）b.圆形柱（RC）5.框架梁（B）a.T形框架梁（BT）b.L形框架梁（BL）四、辅助构件1.墙板（P）a.钢板墙板（PP）b.纤维水泥板墙板（PF）2.楼梯（S）a.直梯（SS）b.曲梯（SC）3.烟囱（C）a.钢烟囱（CC）b.混凝土烟囱（CR）a.钢水箱（WW）b.玻璃钢水箱（WG）5.幕墙（F）a.玻璃幕墙（FG）b.金属幕墙（FM）总结：本文详细介绍了钢结构各部位的名称和代码。

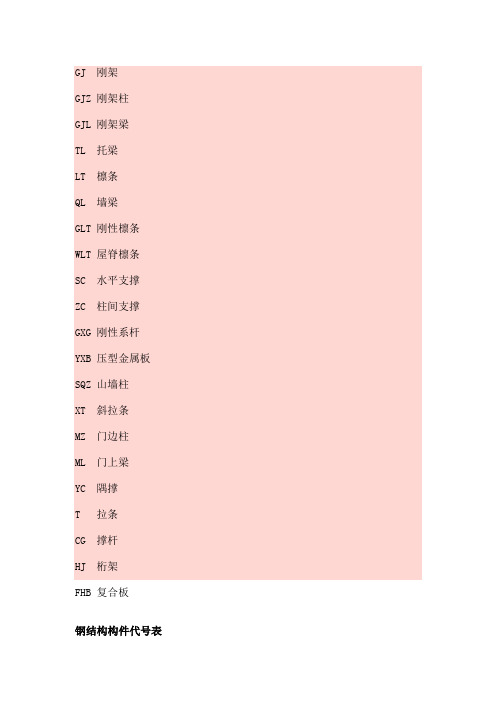

GJ 刚架
GJZ 刚架柱
GJL 刚架梁
TL 托梁
LT 檩条
QL 墙梁
GLT 刚性檩条WLT 屋脊檩条
SC 水平支撑
ZC 柱间支撑GXG 刚性系杆YXB 压型金属板SQZ 山墙柱
XT 斜拉条
MZ 门边柱
ML 门上梁
YC 隅撑
T 拉条
CG 撑杆
HJ 桁架
FHB 复合板
钢结构构件代号表
钢结构构件代号表 (门式刚架)
檩条 L
屋脊檩条 WL 刚性系杆 GXG
斜拉杆 XLT 刚性檩条 GL 柱间支撑 ZC 水平支撑 SC 墙梁 QL
山墙柱 SQZ 撑杆 CG
压性钢板 YB 复合板 FB
刚架（梁式吊车） GJQ
刚架（桥式吊车） GJL
山墙梁 SQZ （C型）檩条 CL （H型）檩条 HL
（C型）墙梁 CQL
（H型）墙梁 HQL
封墙条 FQL
水平支撑 SC
系杆 SG 拉条 T 撑杆 C
隅撑 YC
柱间支撑 ZC 钢吊车梁 GDL。

钢结构常用构件代号文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）
GJZ刚架柱
GJL刚架梁
TL托梁
LT檩条
QL墙梁
GLT刚性檩条WLT屋脊檩条
SC水平支撑
ZC柱间支撑
GXG刚性系杆YXB压型金属板SQZ山墙柱
XT斜拉条
MZ门边柱
ML门上梁
YC隅撑
T拉条
CG撑杆
HJ桁架
FHB复合板
钢结构构件代号表
钢结构构件代号表(门式刚架)
檩条L
屋脊檩条WL 刚性系杆GXG
斜拉杆XLT 刚性檩条GL 柱间支撑ZC 水平支撑SC 墙梁QL
山墙柱SQZ 撑杆CG
压性钢板YB 复合板FB
刚架（梁式吊车）GJQ
刚架（桥式吊车）GJL
山墙梁SQZ（C型）檩条CL （H型）檩条HL
（C型）墙梁CQL
（H型）墙梁HQL
封墙条FQL
水平支撑SC
系杆SG 拉条T 撑杆C
隅撑YC
柱间支撑ZC 钢吊车梁GDL。

钢结构图纸符号代表含义及识图常识GJ 钢架GL 钢架梁或 GJL 钢架梁GZ 钢架柱或 GJZ 钢架柱XG 系杆SC 水平支撑YC 隅撑ZC 柱间支撑LT 檩条TL 托梁QL 墙梁GLT 刚性檩条WLT 屋脊檩条GXG 刚性系杆YXB 压型金属板SQZ 山墙柱XT 斜拉条MZ 门边柱ML 门上梁T 拉条CG 撑杆HJ 桁架FHB 复合板YG ：压杆或是圆管（从材料表中分别）XG ：系杆LG ：拉管QLG ：墙拉管QCG ：墙撑管GZL 直拉条GXL 斜拉条GJ30-1 跨度为 30m 的门式刚架，编号为 1 号1 。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（ 101 图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2 。

算重量，因为钢结构的算量基本上全是按吨计（板按 M2 ）。

钢材+ 钢材就是钢结构。

而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。

并做出讲解。

3 。

统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路1 。

我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。

我讲的图识别，其它就是 03G102 上面的东东，大家有机会可以去下载看一下。

闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。

把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。

钢结构常用构件代号
名称代号名称代号板 B 轨道连接 DGL 屋面板 WB 圈梁（墙梁） QL 空心板 KB 过梁 GL 槽形板 CB 连系梁 LL 折板 ZB 基础梁 JL 密肋板 MB 楼梯梁（托梁） TL 楼梯板 TB 梁 L
压型金属板YXB 屋面梁 WL
复合板FHB/FB 框架梁 KL
盖板或沟盖板 GB 框支梁 KZL 挡雨板或檐口板 YB 屋面框架梁 WKL 吊车安全走道板 DB 刚架梁 GJL 墙板 QB 钢吊车梁 GDL 天沟板 TGB 吊车梁 DL
门上梁ML 柱 Z 单轨吊车梁 DDL 框架柱 KZ
刚架柱 GJZ 屋架 WJ 山墙柱 SQZ 托架 TJ 抗风柱 KFZ 天窗架 CJ 门边柱MZ 框架 KJ
刚架 GJ 系杆 XG 支架 ZJ 刚性系杆 GXG 钢筋骨架 G
撑杆 C/CG 桁架HJ
柱间支撑 ZC 基础 J
垂直（竖向）支撑 CC 设备基础 SJ （上弦）水平支撑 SC 桩 ZH 下弦水平支撑 XC 车挡 CD 隅撑 YC 梯 T
雨蓬 YP 檩条 LT 阳台 YT 拉条LT 梁垫 LD
斜拉条XLT 地沟 DG 刚性檩条GLT 承台 CT
屋脊檩条WLT 预埋件 M
天窗端壁 TD
钢筋网 W。
