技术交底书
交底单位名称：中铁四局合福铁路安徽段站前一标项目二分部编号：HF-JBZ-
工程名称
合福铁路安徽段站前工程
设计文件图号
施工部位
合肥西站进出站旅客地道伸缩缝及防水层施工
交底日期
2013年11月6日
技术交底内容：
一、本交底适用于合肥西站进出站旅客地道伸缩缝及防水层施工。
二、本交底发放范围：现场参与施工（队）人员、架子队长及分管领导。
三、施工方法及要求
（一）钢边橡胶止水带及外贴橡胶止水带（背贴橡胶止水带）施工
1、止水带下料
考虑现场施工时止水带接头外露量不宜过多，以免橡胶止水带老化或施工时人为破坏，下料时按外露量0.5m及两个接头计算，搭接长度15~30cm。
2、止水带加固
止水带的埋设分两次加固成型，第一次浇筑砼时，将止水带固定在封头模板上，封头模板采用木模，两次固定都要将止水带压紧压平挤压住。
3、止水带接头处理方法
（1）首先将模具置于绝缘和防燃烧的物体上，最少离地面20公分之上，方便接头时拆卸螺丝。然后接通电源（此模具电量为1500W，根据要求配置相应电缆，以防发生事故）预热模具约20分钟左右。
（2）将止水带接头部分用刀截出新的断面，用干净的棉布擦去灰尘，然后用挫将断面挫出麻面，将生胶料用剪刀裁成35cm长，2cm宽胶条若干条。断掉电源，打开模具，将剪好的胶条置于模具中间位置，约4-5条，注意中间孔和两边燕尾位置另外多放生胶料。然后用两边的止水带挤住中间的生胶料，在模具边缘的止水带上画上记号，防止脱节，扶正止水带，盖上模具盖，然后用螺栓将模具紧固严密，注意止水带千万不要脱节，止水带搭接长度10cm。接通电源，硫化时间大约为20-25分钟，由于模具为简易型，没有温度显示，可用少量水测
试模具温度，不可过热，温度控制在130-150°C之间，过热可拔下电源，待降温至合适温度时再接通电源。
（3）硫化时间到后，拔下电源，用扳手卸下螺栓，打开模具，将止水带移到旁边，接头即完成。4、止水带安装
（1）止水安装时，其中线应与缝中线重合，其偏差不大于±5mm，两侧平段倾斜误差橡皮止水不大于±10mm。止水板安装完毕，浇筑砼前，对所有止水要检查其接头质量、安装位置及固定情况，保证止水接头平顺，固定牢固。
（2）浇筑砼时，对止水板附近的砼浇筑，指定专人进行平仓振捣，并有止水板安装人员现场监护，避免止水板变形、变位。发现问题随时纠正，同时要保证止水板附近砼振捣密实，避免骨料集中，以及气泡和泌水聚集现象，防止出现绕渗。
（3）对所有漏出砼的止水板，如有损坏，应及时进行修补和更换；止水板有严重变形时，在下期浇筑砼前要进行整形处理。
5、注意事项
（1）止水带现场存储要规范，要有专门的存储地点，避免对止水带的破坏。
（2）止水带安装不允许在止水带上砸钉子固定模板。
（3）浇筑砼是止水带下层要饱满，并使止水带水平，专人负责不能使砼压着止水带变形。（4）浇筑完砼时拆模板注意不能破坏外漏的止水带，并对其上面的砼用木质工具清理。6、施工工程中的质量控制
（1）止水带形状、规格、埋设位置符合施工图设计规定，均应符合施工详图的规定。（2）止水带型式、尺寸应满足设计要求。其拉伸强度、伸长率、硬度、抗老化强度等，符合有关规定。
（3）止水材料贮运时应避免阳光直射，勿重压，勿与热源及有害制剂接触，成品应取直平放。
（4）止水带的搭接长度不小于10cm，焊接前将搭接部分磨毛清理干净后粘接。
（5）底板止水带砼浇筑时，可用钢筋钩将止水带半幅提起，人工将砼摊入止水带底部，平整振捣后将止水带放下，接着进行下部施工。砼振捣时严禁接触止水带，防止止水带变形扭曲。
（6）所设止水尽量减少接头数量，避免在拐角处接头。
（二）高分子单面自粘防水卷材
1、工艺流程：清理基层→涂刷基层处理剂→附加层处理→卷材粘贴面涂胶→基层表面涂胶→卷材的粘接、排气、压实→卷材接头粘接、压实→卷材末端收头及封边处理→做保护层
2.操作工艺及要求
(1)基层处理：
A.基层需用M10水泥砂浆抺成20mm厚的找平层，应抺平压光、坚实牢固、平整、不起沙，不得有凸凹、松动、鼓包、麻面等现象存在。其平整度应用2m长直尺检查，找平层与直尺之间的空隙不得超过5mm。
B.找平层表面必须干燥，水泥沙浆应具有足够的强度，其含水率不超过9%。
C.找平层与突出地面结构的连接处及墙角处均应做成半径为20mm的圆弧形。
D.找平层的坡度及泛水应符合设计及有关规定要求。
(2)涂刷基层处理剂:
A、基层处理剂应与卷材及其粘接材料的材性相容；
B、基层处理剂喷涂或刷涂应均匀一致，不应露底，表面干燥后方可铺贴卷材。
(3)附加层处理：阴阳角、穿墙套管等部位必须先做附加层。
(4)铺贴卷材防水层
A.铺贴前在基层面上排尺弹线，作为掌握铺贴的标准线，使其铺设平直。
B.基层表面涂胶：在清理干净的基层面上均匀涂刷，涂刷面不宜过大。
C.卷材粘贴：在基层面涂刷好胶粘剂的前提下，将卷材用φ30mm、长1.5m的圆心棒（圆木、或塑料管）卷好，由二人抬至铺设端头，注意用线控制，位置要正确，粘结固定端头，然后沿弹好的标准线向另一端铺贴，操作时卷材不要拉太紧，并注意方向沿标准线进行，以保证卷材搭接宽度。
E.操作中排气：每铺完一张卷材，应立即用干净的滚刷从卷材的一端开始横向用力滚压一遍，以便将空气排出。
F.滚压：排除空气后，为使卷材粘结牢固，应用外包橡皮的铁辊滚压一遍。
注意:卷材不得在阴阳角处接头，接头处应间隔错开。
接头处理：防水卷材搭接的长边与端头的短边100mm范围，用接缝专用胶粘剂（如丁基胶）粘结；用毛刷蘸胶粘剂，涂于搭接卷材的两个面，待其干燥15～30min即可进行压合，挤出空气，不许有皱折，然后用铁辊滚压一遍，凡遇有卷材重叠三层的部位，必须用聚氨酯嵌缝膏填密封严。
收头处理：防水层周边用聚氨酯嵌缝，并在其上涂刷一层聚氨酯涂膜。
(5)保护层
防水层做完后，应按设计要求做好保护层。
3、防水层施工不得在雨、风天气进行，施工的环境温度不得低于5℃。
应注意的质量问题：
A、胶粘剂使用前必须搅拌均匀。涂刷时要求不露底，不堆积，涂刷均匀；涂胶面必须清洁、无油斑、无锈迹。
B、涂胶后在常温下放置5～15分钟（以不粘手为佳），即将被粘接面对准合拢，不错动。
C、接头处卷材搭接不良：接头搭接形式以及长边、短边的搭接宽度偏小，接头处的粘结不密实、空鼓；操作应按程序、弹标准线，使与卷材规格相符，施工中齐线铺贴，使卷材搭接长边不小于100mm，短边不小于100mm。
D、空鼓：铺贴卷材的基层潮湿，不平整、不洁净，易产生基层与卷材间空鼓；卷材铺设空气排除不彻底，也可使卷材间空鼓。注意施工时基层应充分干燥，卷材铺设层间不能窝住空气。刮大风时不宜施工，因在凉胶时易粘上砂尘而造成空鼓。
E、管根处防水层粘贴不良：在这种部位施工应仔细操作、清理应干净，铺贴卷材不得有张嘴、翘边、折皱等问题。
F、转角处渗漏水：转角处不易操作，面积较大。施工时注意留槎位置，保护好留槎卷材，使搭接满足规定的宽度。

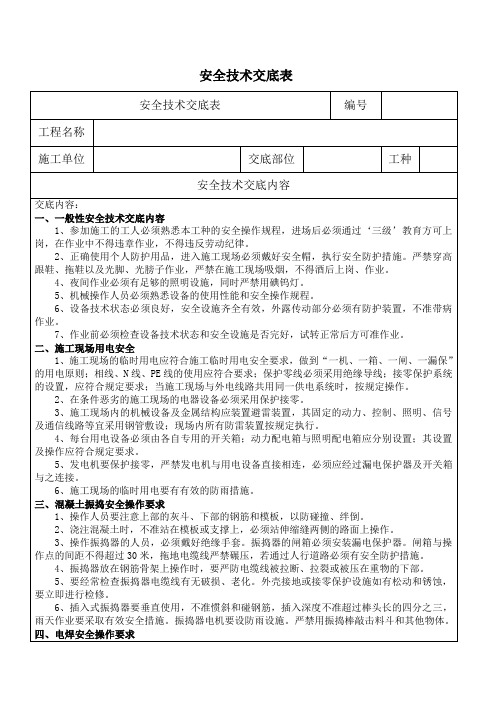

四、施工安全要求
1、参加施工的工人必须熟悉本工种的安全操作规程，进场后必须通过‘三级’教育方可上岗，在作业中不得违章作业，不得违反劳动纪律。
2、正确使用个人防护用品，进入施工现场必须戴好安全帽，执行安全防护措施。严禁穿高跟鞋、拖鞋和光脚作业，严禁在施工现场吸烟，不得酒后上岗、作业。
3、夜间作业必须有足够的照明设施，严禁用碘钨灯。
4、机械操作人员必须熟悉设备的使用性能和安全操作规程。
5、设备技术状态必须良好，安全设施齐全有效，外露传动部分必须有防护装置，不准带病作业。
6、作业前必须检查设备技术状态和安全设施是否完好，试转正常后方可准作业。
7、禁止在坡底下休息，在坡底下作业时，应注意滑坡或石块跌落；坡面发现松顶、浮石、
