射极跟随器

射极跟随器稳压三极管射极跟随器稳压三极管是一种常见的电子元件，用于电路中的稳压功能。

本文将介绍射极跟随器稳压三极管的原理、工作方式以及在电路中的应用。

射极跟随器稳压三极管是一种基于三极管的电路，用于将输入电压稳定在一个固定的输出电压。

它主要由一个NPN型三极管、负载电阻和一个稳压二极管组成。

射极跟随器的原理是通过稳压二极管的效应来实现稳压功能。

稳压二极管通常是一个具有固定电压降的二极管，当输入电压发生变化时，稳压二极管会自动调整其电流，以保持输出电压的稳定。

而NPN型三极管则起到放大稳压二极管电流的作用，使其能够稳定输出电压。

射极跟随器的工作方式是这样的：当输入电压增加时，稳压二极管的电流也会增加，导致NPN型三极管的输出电流也增加，从而使输出电压保持不变。

反之，当输入电压减小时，稳压二极管的电流减小，NPN型三极管的输出电流也减小，依然可以保持输出电压稳定。

射极跟随器稳压三极管在电路中有广泛的应用。

它常常被用作电源稳压器，将不稳定的输入电压转换为稳定的输出电压，以供给其他电子元件使用。

此外，射极跟随器稳压三极管还可以用于放大电路中，起到放大信号的作用。

射极跟随器稳压三极管的优点是稳定性好、输出电压精确。

它能够有效地抵抗输入电压的波动，使输出电压保持稳定。

同时，它的结构简单，成本低廉，易于生产和使用。

然而，射极跟随器稳压三极管也存在一些缺点。

由于其工作原理的限制，它在处理大功率电路时可能会出现功耗较大的问题。

此外，射极跟随器稳压三极管还受到温度的影响，当温度变化较大时，其稳定性可能会受到一定的影响。

总结起来，射极跟随器稳压三极管是一种常见的电子元件，用于电路中的稳压功能。

它通过稳压二极管的效应来实现稳压，并通过NPN型三极管放大稳压二极管的电流，以保持输出电压的稳定。

射极跟随器稳压三极管在电路中有广泛的应用，特别是在电源稳压和放大电路中。

然而，它也存在一些局限性，如功耗较大和受温度影响等。

尽管如此，射极跟随器稳压三极管仍然是一种常用且有效的电子元件，为电路的稳定性和可靠性提供了重要支持。

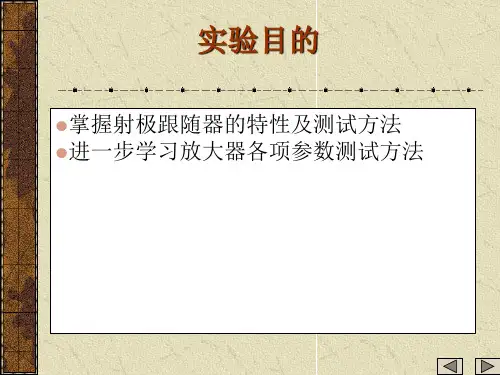

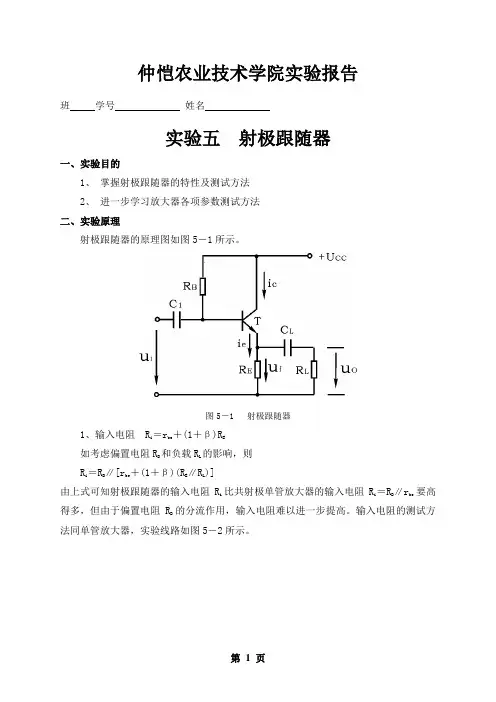

仲恺农业技术学院实验报告班 学号 姓名_____________实验五 射极跟随器一、实验目的1、 掌握射极跟随器的特性及测试方法2、 进一步学习放大器各项参数测试方法 二、实验原理射极跟随器的原理图如图5－1所示。

图5－1 射极跟随器1、输入电阻 R i ＝r be ＋(1＋β)R E如考虑偏置电阻R B 和负载R L 的影响，则 R i ＝R B ∥[r be ＋(1＋β)(R E ∥R L )]由上式可知射极跟随器的输入电阻R i 比共射极单管放大器的输入电阻R i ＝R B ∥r be 要高得多，但由于偏置电阻R B 的分流作用，输入电阻难以进一步提高。

输入电阻的测试方法同单管放大器，实验线路如图5－2所示。

图5－2 射极跟随器实验电路R U U U I U R is ii i i -==即只要测得A 、B 两点的对地电位即可计算出R i 。

2、输出电阻R O 图5－1电路βr R ∥βr R be E be O ≈=如考虑信号源内阻R S ，则 β)R ∥(R r R ∥β)R ∥(R r R B S beE B S be O +≈+= 由上式可知射极跟随器的输出电阻R 0比共射极单管放大器的输出电阻R O ≈R C 低得多。

三极管的β愈高，输出电阻愈小。

输出电阻R O 的测试方法亦同单管放大器，即先测出空载输出电压U O ，再测接入负载R L 后的输出电压U L ，根据O LO LL U R R R U +=即可求出 R OL LOO 1)R U U (R -= 3、电压放大倍数图5－1电路)R ∥β)(R (1r )R ∥β)(R (1A L E be L E V +++=≤ 1上式说明射极跟随器的电压放大倍数小于近于1，且为正值。

这是深度电压负反馈的结果。

但它的射极电流仍比基流大(1＋β)倍， 所以它具有一定的电流和功率放大作用。

4、电压跟随范围电压跟随范围是指射极跟随器输出电压u O 跟随输入电压u i 作线性变化的区域。

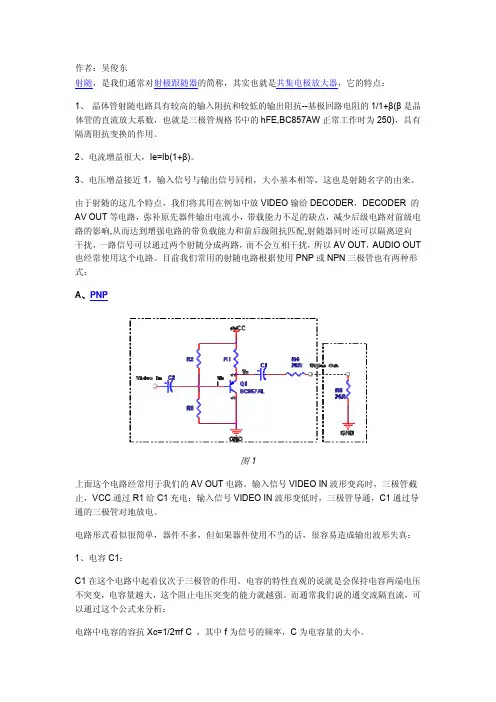

作者：吴俊东射随，是我们通常对射极跟随器的简称，其实也就是共集电极放大器，它的特点：1、晶体管射随电路具有较高的输入阻抗和较低的输出阻抗--基极回路电阻的1/1+β(β是晶体管的直流放大系数，也就是三极管规格书中的hFE,BC857AW正常工作时为250)，具有隔离阻抗变换的作用。

2、电流增益很大，Ie=Ib(1+β)。

3、电压增益接近1，输入信号与输出信号同相，大小基本相等，这也是射随名字的由来。

由于射随的这几个特点，我们将其用在例如中放VIDEO输给DECODER，DECODER 的AV OUT等电路，弥补原先器件输出电流小，带载能力不足的缺点，减少后级电路对前级电路的影响,从而达到增强电路的带负载能力和前后级阻抗匹配,射随器同时还可以隔离逆向干扰，一路信号可以通过两个射随分成两路，而不会互相干扰，所以AV OUT，AUDIO OUT 也经常使用这个电路。

目前我们常用的射随电路根据使用PNP或NPN三极管也有两种形式：A、PNP图1上面这个电路经常用于我们的AV OUT电路。

输入信号VIDEO IN波形变高时，三极管截止，VCC通过R1给C1充电；输入信号VIDEO IN波形变低时，三极管导通，C1通过导通的三极管对地放电。

电路形式看似很简单，器件不多，但如果器件使用不当的话，很容易造成输出波形失真：1、电容C1：C1在这个电路中起着仅次于三极管的作用。

电容的特性直观的说就是会保持电容两端电压不突变，电容量越大，这个阻止电压突变的能力就越强。

而通常我们说的通交流隔直流，可以通过这个公式来分析：电路中电容的容抗Xc=1/2πf C ，其中f为信号的频率，C为电容量的大小。

那么也就是说，当C不变时，频率越高，容抗Xc越小，那么电流越大，信号越容易通过。

那么为什么直流会被隔离呢？直流电平，相当于f=0,这时候容抗Xc=无穷大，相当于开路，信号自然无法传送过去了。

当f不变时，C越大，容抗Xc越小，那么电流越大，信号越容易通过。

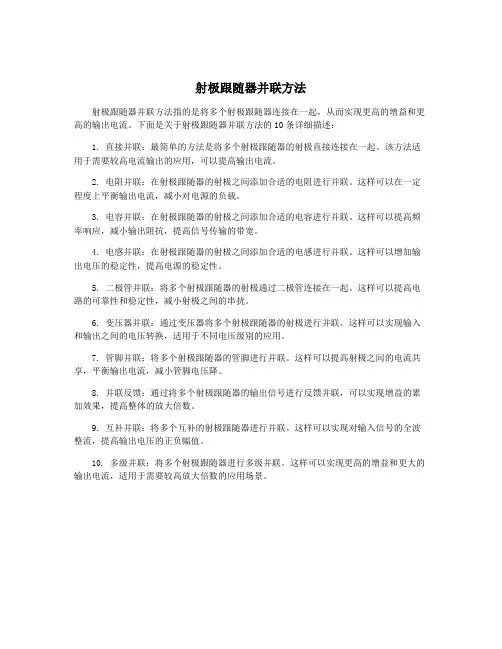

射极跟随器并联方法
射极跟随器并联方法指的是将多个射极跟随器连接在一起，从而实现更高的增益和更高的输出电流。

下面是关于射极跟随器并联方法的10条详细描述：
1. 直接并联：最简单的方法是将多个射极跟随器的射极直接连接在一起。

该方法适用于需要较高电流输出的应用，可以提高输出电流。

2. 电阻并联：在射极跟随器的射极之间添加合适的电阻进行并联。

这样可以在一定程度上平衡输出电流，减小对电源的负载。

3. 电容并联：在射极跟随器的射极之间添加合适的电容进行并联。

这样可以提高频率响应，减小输出阻抗，提高信号传输的带宽。

4. 电感并联：在射极跟随器的射极之间添加合适的电感进行并联。

这样可以增加输出电压的稳定性，提高电源的稳定性。

5. 二极管并联：将多个射极跟随器的射极通过二极管连接在一起。

这样可以提高电路的可靠性和稳定性，减小射极之间的串扰。

6. 变压器并联：通过变压器将多个射极跟随器的射极进行并联。

这样可以实现输入和输出之间的电压转换，适用于不同电压级别的应用。

7. 管脚并联：将多个射极跟随器的管脚进行并联。

这样可以提高射极之间的电流共享，平衡输出电流，减小管脚电压降。

8. 并联反馈：通过将多个射极跟随器的输出信号进行反馈并联，可以实现增益的累加效果，提高整体的放大倍数。

9. 互补并联：将多个互补的射极跟随器进行并联。

这样可以实现对输入信号的全波整流，提高输出电压的正负幅值。

10. 多级并联：将多个射极跟随器进行多级并联。

这样可以实现更高的增益和更大的输出电流，适用于需要较高放大倍数的应用场景。

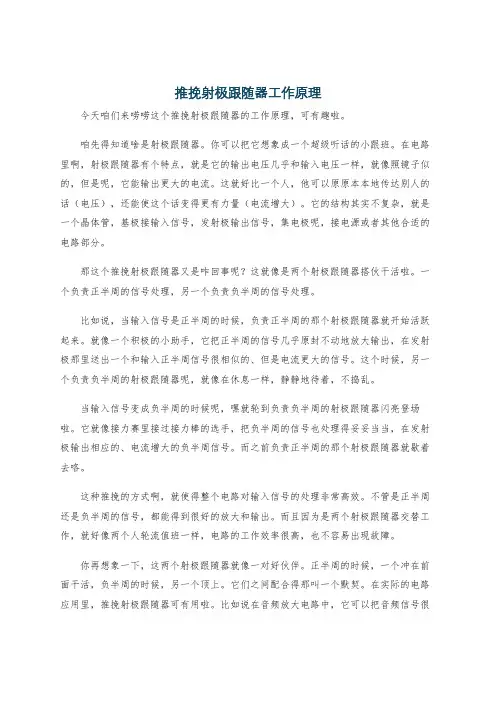

推挽射极跟随器工作原理今天咱们来唠唠这个推挽射极跟随器的工作原理，可有趣啦。

咱先得知道啥是射极跟随器。

你可以把它想象成一个超级听话的小跟班。

在电路里啊，射极跟随器有个特点，就是它的输出电压几乎和输入电压一样，就像照镜子似的，但是呢，它能输出更大的电流。

这就好比一个人，他可以原原本本地传达别人的话（电压），还能使这个话变得更有力量（电流增大）。

它的结构其实不复杂，就是一个晶体管，基极接输入信号，发射极输出信号，集电极呢，接电源或者其他合适的电路部分。

那这个推挽射极跟随器又是咋回事呢？这就像是两个射极跟随器搭伙干活啦。

一个负责正半周的信号处理，另一个负责负半周的信号处理。

比如说，当输入信号是正半周的时候，负责正半周的那个射极跟随器就开始活跃起来。

就像一个积极的小助手，它把正半周的信号几乎原封不动地放大输出，在发射极那里送出一个和输入正半周信号很相似的、但是电流更大的信号。

这个时候，另一个负责负半周的射极跟随器呢，就像在休息一样，静静地待着，不捣乱。

当输入信号变成负半周的时候呢，嘿就轮到负责负半周的射极跟随器闪亮登场啦。

它就像接力赛里接过接力棒的选手，把负半周的信号也处理得妥妥当当，在发射极输出相应的、电流增大的负半周信号。

而之前负责正半周的那个射极跟随器就歇着去咯。

这种推挽的方式啊，就使得整个电路对输入信号的处理非常高效。

不管是正半周还是负半周的信号，都能得到很好的放大和输出。

而且因为是两个射极跟随器交替工作，就好像两个人轮流值班一样，电路的工作效率很高，也不容易出现故障。

你再想象一下，这两个射极跟随器就像一对好伙伴。

正半周的时候，一个冲在前面干活，负半周的时候，另一个顶上。

它们之间配合得那叫一个默契。

在实际的电路应用里，推挽射极跟随器可有用啦。

比如说在音频放大电路中，它可以把音频信号很好地放大，让我们能听到更响亮、更清晰的声音。

就像把一个小小的声音变成了大合唱，每个音符都能被很好地传达出来。

而且啊，推挽射极跟随器还能降低电路的输出阻抗。

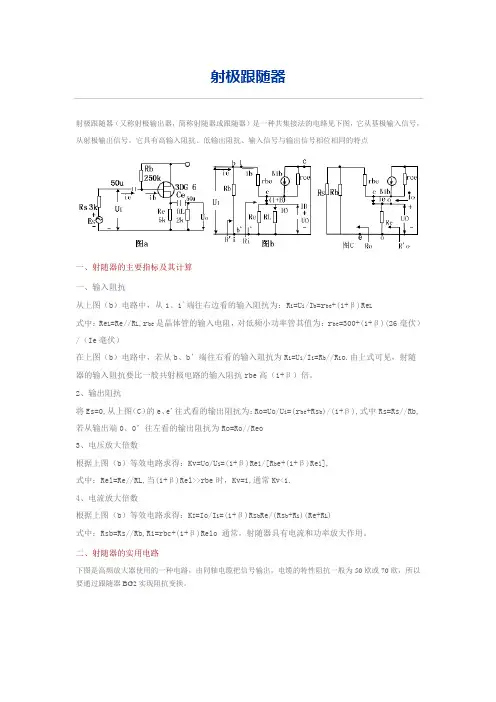

射极跟随器射极跟随器（又称射极输出器，简称射随器或跟随器）是一种共集接法的电路见下图，它从基极输入信号，从射极输出信号。

它具有高输入阻抗、低输出阻抗、输入信号与输出信号相位相同的特点一、射随器的主要指标及其计算一、输入阻抗从上图（b）电路中，从1、1`端往右边看的输入阻抗为：R i=U i/I b=r be+(1+β)Re L式中：Re L=Re//R L,r be是晶体管的输入电阻，对低频小功率管其值为：r be=300+(1+β)(26毫伏）/（Ie毫伏）在上图（b）电路中，若从b、b’端往右看的输入阻抗为R i=U i/I i=R b//R i o.由上式可见，射随器的输入阻抗要比一般共射极电路的输入阻抗rbe高（1+β）倍。

2、输出阻抗将Es=0,从上图（C）的e、e'往式看的输出阻抗为：Ro=Uo/U i=(r be+Rs b)/(1+β),式中Rs=Rs//Rb, 若从输出端0、0’往左看的输出阻抗为Ro=Ro//Reo3、电压放大倍数根据上图（b）等效电路求得：Kv=Uo/U i=(1+β)Re l/[R b e+(1+β)Re l],式中：Rel=Re//RL,当(1+β)Rel>>rbe时，Kv=1,通常Kv<1.4、电流放大倍数根据上图（b）等效电路求得：K I=Io/I i=(1+β)Rs b Re/(Rs b+R i)(Re+R L)式中：Rsb=Rs//Rb,Ri=rbc+(1+β)Relo 通常，射随器具有电流和功率放大作用。

二、射随器的实用电路下图是高频放大器使用的一种电路，由同轴电缆把信号输出，电缆的特性阻抗一般为50欧或70欧，所以要通过跟随器BG2实现阻抗变换。

图2是一种自举式的跟随器，它的特点是：1、自举由于R3的下端电位随上端电位升曾而升高，故称为自兴举，自举作用使R3两端的交流压降为零。

所以对交流来说，R3相当于开路，从而避免了偏置电路降低了输入阻抗的缺陷。

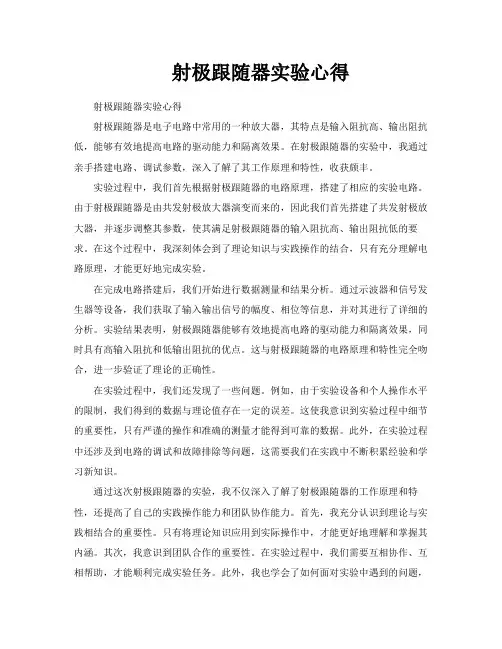

射极跟随器实验心得射极跟随器实验心得射极跟随器是电子电路中常用的一种放大器，其特点是输入阻抗高、输出阻抗低，能够有效地提高电路的驱动能力和隔离效果。

在射极跟随器的实验中，我通过亲手搭建电路、调试参数，深入了解了其工作原理和特性，收获颇丰。

实验过程中，我们首先根据射极跟随器的电路原理，搭建了相应的实验电路。

由于射极跟随器是由共发射极放大器演变而来的，因此我们首先搭建了共发射极放大器，并逐步调整其参数，使其满足射极跟随器的输入阻抗高、输出阻抗低的要求。

在这个过程中，我深刻体会到了理论知识与实践操作的结合，只有充分理解电路原理，才能更好地完成实验。

在完成电路搭建后，我们开始进行数据测量和结果分析。

通过示波器和信号发生器等设备，我们获取了输入输出信号的幅度、相位等信息，并对其进行了详细的分析。

实验结果表明，射极跟随器能够有效地提高电路的驱动能力和隔离效果，同时具有高输入阻抗和低输出阻抗的优点。

这与射极跟随器的电路原理和特性完全吻合，进一步验证了理论的正确性。

在实验过程中，我们还发现了一些问题。

例如，由于实验设备和个人操作水平的限制，我们得到的数据与理论值存在一定的误差。

这使我意识到实验过程中细节的重要性，只有严谨的操作和准确的测量才能得到可靠的数据。

此外，在实验过程中还涉及到电路的调试和故障排除等问题，这需要我们在实践中不断积累经验和学习新知识。

通过这次射极跟随器的实验，我不仅深入了解了射极跟随器的工作原理和特性，还提高了自己的实践操作能力和团队协作能力。

首先，我充分认识到理论与实践相结合的重要性。

只有将理论知识应用到实际操作中，才能更好地理解和掌握其内涵。

其次，我意识到团队合作的重要性。

在实验过程中，我们需要互相协作、互相帮助，才能顺利完成实验任务。

此外，我也学会了如何面对实验中遇到的问题，如何分析数据、总结结果等一系列实验技能。

这些技能对我未来的学习和工作都非常重要。

总之，这次射极跟随器的实验使我受益匪浅。

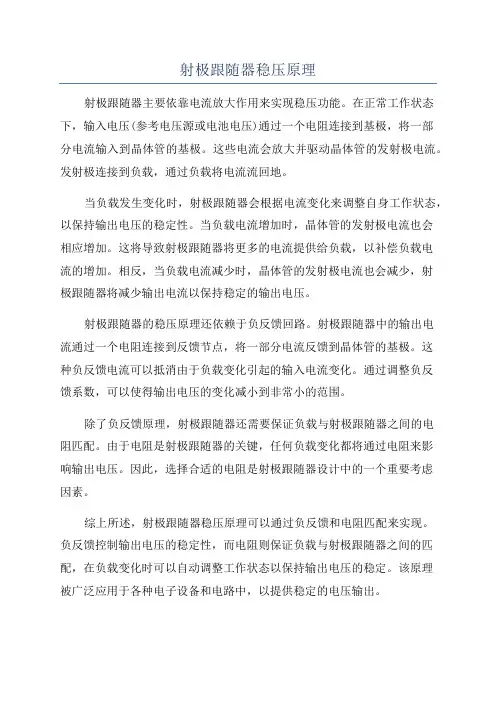

射极跟随器稳压原理
射极跟随器主要依靠电流放大作用来实现稳压功能。

在正常工作状态下，输入电压(参考电压源或电池电压)通过一个电阻连接到基极，将一部
分电流输入到晶体管的基极。

这些电流会放大并驱动晶体管的发射极电流。

发射极连接到负载，通过负载将电流流回地。

当负载发生变化时，射极跟随器会根据电流变化来调整自身工作状态，以保持输出电压的稳定性。

当负载电流增加时，晶体管的发射极电流也会
相应增加。

这将导致射极跟随器将更多的电流提供给负载，以补偿负载电
流的增加。

相反，当负载电流减少时，晶体管的发射极电流也会减少，射
极跟随器将减少输出电流以保持稳定的输出电压。

射极跟随器的稳压原理还依赖于负反馈回路。

射极跟随器中的输出电
流通过一个电阻连接到反馈节点，将一部分电流反馈到晶体管的基极。

这
种负反馈电流可以抵消由于负载变化引起的输入电流变化。

通过调整负反
馈系数，可以使得输出电压的变化减小到非常小的范围。

除了负反馈原理，射极跟随器还需要保证负载与射极跟随器之间的电
阻匹配。

由于电阻是射极跟随器的关键，任何负载变化都将通过电阻来影
响输出电压。

因此，选择合适的电阻是射极跟随器设计中的一个重要考虑
因素。

综上所述，射极跟随器稳压原理可以通过负反馈和电阻匹配来实现。

负反馈控制输出电压的稳定性，而电阻则保证负载与射极跟随器之间的匹配，在负载变化时可以自动调整工作状态以保持输出电压的稳定。

该原理
被广泛应用于各种电子设备和电路中，以提供稳定的电压输出。

射极跟随器电路原理射极跟随器是一种常见的电路，用于放大信号并保持信号的相位和幅度。

它由一个晶体管组成，其中射极连接到输入信号，基极连接到电压源，而集电极则输出放大后的信号。

射极跟随器电路具有许多应用，包括放大器、信号调节器和电压跟随器等。

射极跟随器电路的基本原理是利用晶体管的放大特性来实现信号的放大和跟随。

晶体管是一种三极管，由基极、射极和集电极组成。

在射极跟随器电路中，输入信号被连接到射极，而输出信号则从集电极获取。

当输入信号施加到射极时，晶体管开始工作。

基极-射极电流的变化导致集电极-射极电流的变化，进而引起集电极电压的变化。

由于集电极连接到输出负载电阻上，因此集电极电压的变化导致输出电压的变化。

这样，当输入信号变化时，输出信号也会跟随变化。

射极跟随器电路的特点之一是具有高输入电阻和低输出电阻。

高输入电阻使得射极跟随器电路可以接收来自外部电路的信号，而低输出电阻使得射极跟随器电路可以输出较大的电流，从而驱动负载。

射极跟随器电路的另一个重要特点是能够保持信号的相位和幅度。

由于射极跟随器电路的输出信号与输入信号相位相同，因此它可以被用作信号放大器。

此外，由于射极跟随器电路具有较低的失真和较宽的带宽，因此它可以在高频信号处理中得到广泛应用。

射极跟随器电路的设计需要考虑几个关键因素。

首先是选择合适的晶体管。

晶体管的参数包括最大集电极电流、最大集电极电压、最大功率耗散等，需要根据具体应用来确定。

其次是确定工作点。

工作点的选择需要平衡输入和输出电阻、电流增益和线性度等因素。

最后是确定负载电阻。

负载电阻的选择需要使得电路能够输出所需的电流，同时保证输出电压的稳定性和线性度。

射极跟随器电路的应用非常广泛。

在放大器中，射极跟随器电路可以将小信号放大为较大的信号，从而增强信号的强度。

在信号调节器中，射极跟随器电路可以根据输入信号的变化调节输出信号的幅度和相位，实现信号的调节和平滑。

在电压跟随器中，射极跟随器电路可以将输入电压精确地复制到输出，从而实现电压的精确跟随。

射极跟随器稳压原理
当输入电压变化时，输出电压将与输入电压保持一致。

当输入电压上升时，输出电压也会上升，立即通过负反馈回路作用于晶体管的基极，使其截止电流减小。

晶体管的射极电流也随之减小，从而达到稳压的目的。

反之，当输入电压下降时，输出电压也会相应下降。

射极跟随器的稳压原理可以通过上述的反馈回路来解释。

输出电压通过反馈回路与输入电压进行比较（通常通过一个差动放大器来实现），将两者的差异作为输入信号，以调整晶体管的工作状态。

如果输出电压低于输入电压，反馈回路将对晶体管施加适当的偏置，使其工作点移动以让输出电压升高。

相反，如果输出电压高于输入电压，反馈回路将相应地调整晶体管的工作点，以降低输出电压。

总之，射极跟随器通过调整晶体管的工作状态，以实现稳定输出电压的目的。

它利用负反馈回路将输出电压与输入电压进行比较，根据差异来调整晶体管的工作点。

射极跟随器在电子设备中被广泛使用，可以有效地稳定电路中的电压。

实验六 射极跟随器一、实验内容及要求1、 放大器静态工作点的调整及测试；2、 射极跟随器的特性及测试。

二、实验目的1、 掌握放大器静态工作点的动态调整法；2、 掌握射极跟随器的特性及测试方法。

三、实验原理1、射极跟随器的电路结构及特性射极跟随器原理图如图6-1，其输出取自发射极，故称其为射极跟随器。

其特点是（1）输入电阻Ri 高 （2）输出电阻Ro 低（3）电压放大倍数近似等于1 2、实验原理测试静态工作点的调整采用动态调整法。

放大电路的动态参数测量原理与实验三类似，请复习。

四、实验内容及操作1、利用Multisim 软件搭建实验电路图如图6-2。

2、射极跟随器工作状态测试①信号源频率选择1KHz 左右，信号源输出幅度约5Vp-p （即Us ≈5Vp-p ≈1768mVrms ≈2500mVp ）；②断开开关S1（负载电阻RL=∞）；③单击“RUN ”按钮，双击示波器XSC1，弹出虚拟Agilent 示波器，观察Vi 和Vo 之波形是否失真，相位关系如何，测试Vi 和Vo 的峰-峰值，测试结果如表6-1。

3、射极跟随器最佳静态工作点的测试①增大信号源幅度至输出波形刚刚出现失真，调节Rw 使失真消失；②重复①多次，直到调节Rw 不能使失真消失，此时稍微回调Rw 和稍微减小信号源幅度，使输出波形不失真。

至此，电路工作点已经达到最佳状态（最佳动态范围）。

③用Multisim “分析仿真”的“直流工作点”分析功能直接得到该电路的直流工作点，闭合开关S2，直流工作点设置如图6-3，分析结果如表6-2。

4、测量电压放大倍数Av 及射极跟随器的跟随特性(R L =∞)①断开开关S1、S2，②信号源频率选择1KHz 左右，输入幅度（Us ）约6Vp-p ，测量U i 、Uo ，③将Us 分别调节到4 Vp-p 、2 Vp-p ，测量U i 、Uo ，记入记入表6-3。

④根据测量数据，计算表中的A V ,并与理论估算值比较。

实验五射极跟随器实验报告一、实验目的1.了解射极跟随器的原理和结构。

2.掌握射极跟随器的工作状态和特性。

3.学会设计和搭建射极跟随器电路。

二、实验原理和仪器1.实验原理：射极跟随器是一种放大电流的电路，可作为信号放大、隔离和解耦的电路元件。

射极跟随器采用了一个共射放大电路，能够将输入信号放大到更高的电流水平，并保持输出电流与输入电流一致。

2.实验仪器：函数信号发生器、直流电源、示波器、万用表、电阻、二极管、NPN型晶体管等。

三、实验步骤1.根据实验电路图，搭建射极跟随器电路。

其中，晶体管的负极连接到直流电源的负极，函数信号发生器的输出连接到直流电源的正极，负极连接到基极，示波器的输入连接到晶体管的负极，示波器的地线连接到直流电源的负极。

2.打开函数信号发生器和示波器，设置函数信号发生器的输出频率和振幅，观察示波器上的波形变化。

3.逐步调整函数信号发生器的频率和振幅，观察示波器上波形的变化，并记录观察结果。

4.测量射极跟随器的输入电压、输出电压和电流，记录测量结果。

四、实验结果1.当函数信号发生器的频率为1kHz，并逐渐增加振幅时，示波器上显示的波形逐渐变大，且波形形状基本保持不变。

2.当频率继续增加到10kHz时，示波器上显示的波形的峰峰值开始变小，波形变得扁平，且出现明显的失真。

3.测量得到的射极跟随器的输入电压为100mV，输出电压为2.8V，电流为2mA。

五、实验分析1.在实验过程中，随着函数信号发生器频率的增加，射极跟随器的放大能力减弱，导致波形失真和峰峰值变小。

这是因为晶体管存在固有的频率响应限制，当频率超过一定范围时，晶体管无法及时响应输入信号的变化。

2.射极跟随器的输出电压和电流相对于输入信号都有一定的增益。

通过测量结果可以看出，输出电压和电流分别为输入电压和电流的28倍。

3.实验结果表明射极跟随器具有信号放大的功能。

射极跟随器可用于信号放大、隔离和解耦等应用，是一种重要的电路元件。

射极跟随器实验报告引言：射极跟随器是一种常见的电子电路，它在电子设备中扮演着关键的角色。

通过实验，我们将探索射极跟随器的工作原理和性能，并进一步了解其在电路中的应用。

实验目的：1.了解射极跟随器的基本原理；2.掌握射极跟随器的电路搭建方法；3.分析射极跟随器的性能参数。

实验材料与设备：1.双极性电源；2.直流电流表；3.两个电容；4.两个电阻；5.两个NPN型晶体管。

实验步骤：1.搭建射极跟随器电路；2.接通电源，调整电压使其在工作范围内；3.测量输入和输出电流，记录数据；4.改变输入电流，测量输出电流变化。

实验结果：通过实验数据的记录与分析，我们得到了以下结果。

1.射极跟随器的工作原理：射极跟随器主要由两个晶体管组成，其中一个晶体管作为输入信号的放大器，将输入信号放大后通过另一个晶体管输出。

这种反馈机制能够实现电压放大以及对输出信号的跟随。

2.电流放大比：我们测量了输入电流和输出电流的比值，即电流放大比。

实验结果显示，射极跟随器可以实现高达200倍的电流放大，这对许多电子设备的工作稳定性和效率至关重要。

3.频率响应：我们还测试了射极跟随器的频率响应。

结果显示，在大部分频率范围内，射极跟随器都表现出良好的线性程度和稳定性。

然而，在一些高频率下，输出信号会有明显的失真，这对于需要高精度信号处理的应用来说是一个挑战。

4.输入电阻与输出电阻：射极跟随器的输入电阻较高，可以减少输入信号对电路的负载影响。

而输出电阻则相对较低，可以提供较低阻抗的输出信号，方便后续电路的接收和处理。

5.温度效应：从实验中我们注意到射极跟随器对温度比较敏感。

在温度波动的情况下，射极跟随器性能可能会发生变化，因此需要注意在设计中考虑温度补偿技术。

结论：通过本次实验，我们深入了解了射极跟随器的工作原理和性能参数。

射极跟随器在电子电路中具有重要的应用，特别是在放大和信号跟随方面。

然而，尽管射极跟随器具有许多优点，但在高频率和温度波动方面仍然存在一些挑战。
