实验三：电子实做实验(射极跟随器)

实验三共集电极放大电路射极跟随器重庆邮电大学实验三 共集电极放大电路——射极跟随器一、实验目的1．研究射极跟随器的性能。

2．进一步掌握放大器性能指标的测量方法。

3．了解“自举”电路在提高射极输出器输入电阻中的作用。

二、实验电路及使用仪表1．实验电路2．实验仪表 （1）直流稳压电源 （2）函数信号发生器 （3）双路示波器 （4）双路毫伏表 （5）万用表 三、实验内容及步骤1．按图4.3.1搭好电路。

调整和测量静态工作点（调w R ，使EQ I =2mA ），并将测量结果填入表4-10。

表 4-10CC UEQ U （Ｖ）EQ I （mA ）CEQ U （Ｖ）BEQ U （Ｖ）2．测量放大倍数u A ，观察输入电压和输出电压的相位关系。

条件：CC U =9V ，EQ I =2mA ，输入正弦频率调在中频段，i u =30mV 。

（1）输入电阻（i R ）的测量由于射极跟随器输入阻抗高，在电压表的内阻不是很高时，电压表的分流作用不可忽视，它将使实际测量结果减小。

为了减小测量误差，提高测量精度，测量方法如图。

在信号源和被测放大器之间串入一个已知电阻S R =24 k Ω。

A ．先把开关K 合上（即S R 不接入时），调节信号源频率f 为中频段，输入信号幅度s u 为300mV ，测量此时的输出电压o1u 。

B ．保持s u 不变，打开K （即接入S R ），测量此时的输出电压o2u ，然后根据公式求出输入电阻。

S R u u u R o2o1o1i -=（2）输出电阻（o R ）的测量测量方法同一般放大器，如图4.3.3所示。

调节信号源使s u =300mV ，输入正弦频率调在中频段。

在放大器无外接负载时输出电压o u ，然后接上负载时测出输出电压为ou '，根据下式求出输出电阻：L ooo )1(R u u R -'= 3．验证自举电路对提高射极跟随器输入电阻的作用，按图4.3.4接好电路测量。

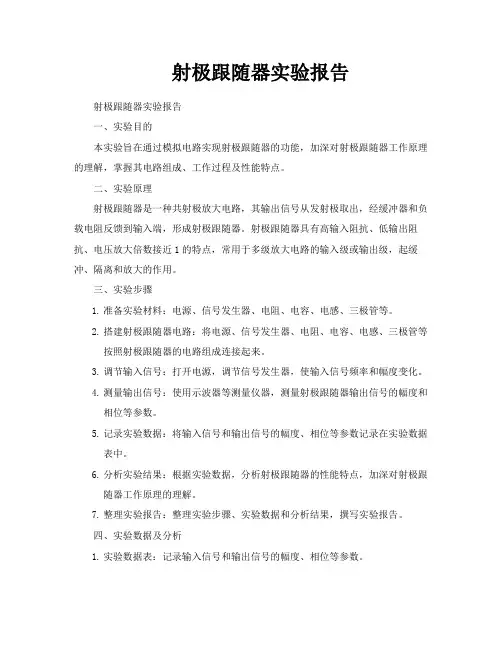

射极跟随器实验报告射极跟随器实验报告一、实验目的本实验旨在通过模拟电路实现射极跟随器的功能，加深对射极跟随器工作原理的理解，掌握其电路组成、工作过程及性能特点。

二、实验原理射极跟随器是一种共射极放大电路，其输出信号从发射极取出，经缓冲器和负载电阻反馈到输入端，形成射极跟随器。

射极跟随器具有高输入阻抗、低输出阻抗、电压放大倍数接近1的特点，常用于多级放大电路的输入级或输出级，起缓冲、隔离和放大的作用。

三、实验步骤1.准备实验材料：电源、信号发生器、电阻、电容、电感、三极管等。

2.搭建射极跟随器电路：将电源、信号发生器、电阻、电容、电感、三极管等按照射极跟随器的电路组成连接起来。

3.调节输入信号：打开电源，调节信号发生器，使输入信号频率和幅度变化。

4.测量输出信号：使用示波器等测量仪器，测量射极跟随器输出信号的幅度和相位等参数。

5.记录实验数据：将输入信号和输出信号的幅度、相位等参数记录在实验数据表中。

6.分析实验结果：根据实验数据，分析射极跟随器的性能特点，加深对射极跟随器工作原理的理解。

7.整理实验报告：整理实验步骤、实验数据和分析结果，撰写实验报告。

四、实验数据及分析1.实验数据表：记录输入信号和输出信号的幅度、相位等参数。

幅度的增大而增大，但增大幅度较小；输出信号相位与输入信号相位基本一致，说明射极跟随器具有较好的线性放大特性。

同时，由于射极跟随器具有高输入阻抗和低输出阻抗的特点，使得电路具有较好的隔离效果，可以有效地避免前后级电路之间的相互影响。

五、结论总结通过本次实验，我们验证了射极跟随器的电路组成、工作过程及性能特点。

实验结果表明，射极跟随器具有高输入阻抗、低输出阻抗和较好的线性放大特性，能够有效提高电路的阻抗匹配和信号传输效率。

在多级放大电路中应用射极跟随器可以实现良好的缓冲、隔离和放大效果。

本实验加深了我们对射极跟随器工作原理的理解，为今后在电子系统中应用射极跟随器提供了有益的参考。

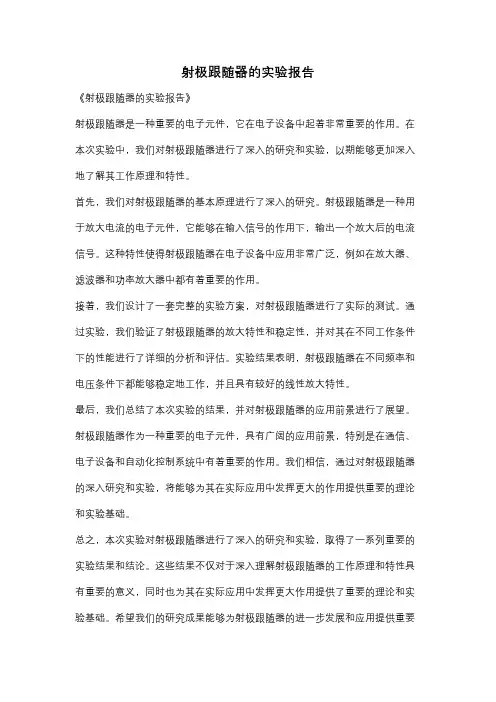

射极跟随器的实验报告
《射极跟随器的实验报告》
射极跟随器是一种重要的电子元件，它在电子设备中起着非常重要的作用。

在本次实验中，我们对射极跟随器进行了深入的研究和实验，以期能够更加深入地了解其工作原理和特性。

首先，我们对射极跟随器的基本原理进行了深入的研究。

射极跟随器是一种用于放大电流的电子元件，它能够在输入信号的作用下，输出一个放大后的电流信号。

这种特性使得射极跟随器在电子设备中应用非常广泛，例如在放大器、滤波器和功率放大器中都有着重要的作用。

接着，我们设计了一套完整的实验方案，对射极跟随器进行了实际的测试。

通过实验，我们验证了射极跟随器的放大特性和稳定性，并对其在不同工作条件下的性能进行了详细的分析和评估。

实验结果表明，射极跟随器在不同频率和电压条件下都能够稳定地工作，并且具有较好的线性放大特性。

最后，我们总结了本次实验的结果，并对射极跟随器的应用前景进行了展望。

射极跟随器作为一种重要的电子元件，具有广阔的应用前景，特别是在通信、电子设备和自动化控制系统中有着重要的作用。

我们相信，通过对射极跟随器的深入研究和实验，将能够为其在实际应用中发挥更大的作用提供重要的理论和实验基础。

总之，本次实验对射极跟随器进行了深入的研究和实验，取得了一系列重要的实验结果和结论。

这些结果不仅对于深入理解射极跟随器的工作原理和特性具有重要的意义，同时也为其在实际应用中发挥更大作用提供了重要的理论和实验基础。

希望我们的研究成果能够为射极跟随器的进一步发展和应用提供重要
的参考和指导。

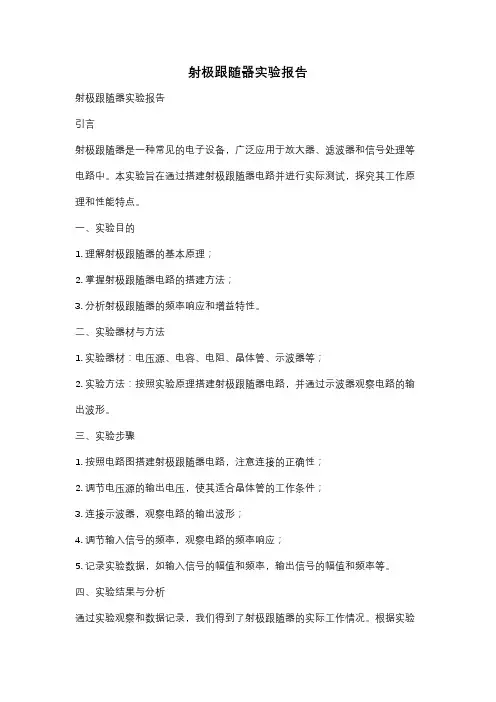

射极跟随器实验报告射极跟随器实验报告引言射极跟随器是一种常见的电子设备，广泛应用于放大器、滤波器和信号处理等电路中。

本实验旨在通过搭建射极跟随器电路并进行实际测试，探究其工作原理和性能特点。

一、实验目的1. 理解射极跟随器的基本原理；2. 掌握射极跟随器电路的搭建方法；3. 分析射极跟随器的频率响应和增益特性。

二、实验器材与方法1. 实验器材：电压源、电容、电阻、晶体管、示波器等；2. 实验方法：按照实验原理搭建射极跟随器电路，并通过示波器观察电路的输出波形。

三、实验步骤1. 按照电路图搭建射极跟随器电路，注意连接的正确性；2. 调节电压源的输出电压，使其适合晶体管的工作条件；3. 连接示波器，观察电路的输出波形；4. 调节输入信号的频率，观察电路的频率响应；5. 记录实验数据，如输入信号的幅值和频率，输出信号的幅值和频率等。

四、实验结果与分析通过实验观察和数据记录，我们得到了射极跟随器的实际工作情况。

根据实验结果，我们可以得出以下结论：1. 射极跟随器能够实现输入信号的放大，输出信号的幅值较输入信号大；2. 射极跟随器具有较高的输入阻抗和较低的输出阻抗，能够有效地驱动后级电路；3. 随着输入信号频率的增加，射极跟随器的增益逐渐下降，且相位差逐渐增大；4. 射极跟随器对输入信号的幅值有一定的限制，过大或过小的输入信号都会导致输出失真。

五、实验总结通过本次实验，我们深入了解了射极跟随器的原理和性能特点。

射极跟随器作为一种常见的电子设备，在电子电路中有着广泛的应用。

它具有放大输入信号、驱动后级电路、提高系统的稳定性等优点，但也存在一定的局限性。

在实际应用中，我们需要根据具体需求选择合适的射极跟随器电路，并注意输入信号的幅值和频率范围，以保证系统的正常工作。

六、参考文献[1] 电子技术基础教程. 北京：高等教育出版社，2010.[2] 张三, 李四. 射极跟随器的设计与应用. 电子科技导刊, 2018, 36(2): 45-50.结语通过本次实验，我们对射极跟随器有了更深入的了解。

实验三 射极同向跟随电路一、实验目的1.掌握射极跟随器的工作原理及测量方法。

2.进一步学习放大器各性能参数的测量方法。

二、实验仪器示波器；信号发生器；毫伏表；数字万用表； 三、预习要求1.计算实验电路的静态工作点。

2.计算实验电路的Au 、Ri 和Ro 。

3.根据实验内容要求设计测量数据记录表格。

四、实验原理及测量方法下图为共集电极放大器的实验电路，负载Rl 接在发射极上，输出电压Uo 从发射极和集电极两端取出，所以集电极是输入输出电路的共同端点。

电路的静态工作点：BQ I =ＥＢＢＥＱ）Ｒ＋（１＋ＲβU -VccBQ CQ I I β=E CQ CEQ R I -Vcc U =电路的电压放大倍数：,be LI O U )1(r R 1U U A LR ββ+++==，）（其中L R //R R E L =，一般be r 》，L R β，故射极放大器的电压放大倍数接近于1而略小于，且输出电压和输入电压同相，所以称同相放大器或射极跟随器。

电路的输入、输出电阻：ββ++=++=1////])1(//[,be B SE o L be B i r R R R r R r R r与单管共设放大器比较，射极输出器的输入电阻比较高，输出电阻比较低，所以常用在多级放大器的第一级或最后一级。

五、实验内容与步骤1.按图在试验箱上连接电路。

2.静态工作点的调整将直流电源+12V 接上，在输入端加f=1KHZ 的正弦信号，幅值自定，调节电位器Rp 及信号发生器的输出幅度，用示波器观测放大器的输出信号，使输出幅度在示波器屏幕上得到一个最大不失真波形，然后断开输入信号，用数字万用表测量晶体管各级对地的直流电位和电流及该放大器的静态工作点，将记录数据填入下表，并计算Q C I ： Ui Ue(V) Ub(V) Uc(V) Ube(V) Ic(mA) Ib(uA)Ie(mA) 08.158.7211.990.664.26244.29电压测量电流法：Ic=Ie=Ue/Re=4.1mA既有直接测量的电流值与电压测量电流法的值有一定的误差，误差值为3.9%。

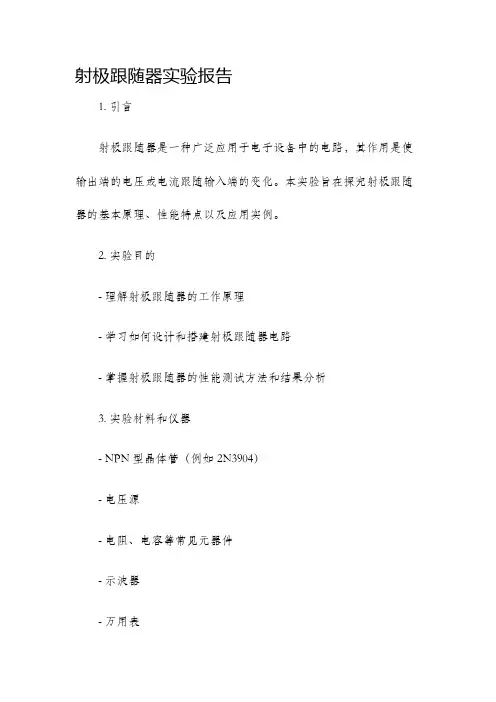

射极跟随器实验报告1. 引言射极跟随器是一种广泛应用于电子设备中的电路，其作用是使输出端的电压或电流跟随输入端的变化。

本实验旨在探究射极跟随器的基本原理、性能特点以及应用实例。

2. 实验目的- 理解射极跟随器的工作原理- 学习如何设计和搭建射极跟随器电路- 掌握射极跟随器的性能测试方法和结果分析3. 实验材料和仪器- NPN型晶体管（例如2N3904）- 电压源- 电阻、电容等常见元器件- 示波器- 万用表4. 实验步骤4.1 搭建射极跟随器电路根据给定的电路图，选择合适的元器件进行搭建。

确保电路连接正确，无误后进行下一步。

4.2 测试射极跟随器的静态工作点使用万用表测量晶体管的射极电流和集电极电压，并记录下来。

通过计算可以得到静态工作点，进一步分析电路性能。

4.3 测试射极跟随器的动态响应特性通过改变输入端的信号频率和幅度，观察电路输出（集电极）的响应。

使用示波器进行波形显示和观察，并记录实验结果。

4.4 对实验结果进行分析根据实验数据，分析射极跟随器的增益、频率响应特性等性能。

比较不同元器件参数对电路性能的影响。

5. 实验结果和讨论记录并整理实验数据结果，分析电路的性能特点。

讨论射极跟随器在电子设备中的应用及其优缺点。

6. 结论总结实验结果，针对射极跟随器的特点和应用进行归纳总结。

7. 实验注意事项- 实验过程中需要注意安全操作，避免触电风险。

- 确保电路连接正确，避免短路或开路等问题。

- 对于高频信号的测试，需要选择合适的示波器和电路布线，以避免信号失真和干扰。

8. 参考文献提供相关射极跟随器的原理资料、电路设计参考资料以及其他相关论文、教材等。

9. 结束语通过本实验，我们对射极跟随器的工作原理、性能特点和应用有了更加深入的了解。

射极跟随器作为一种常用的电路，具有重要的应用价值，值得进一步研究和探索。

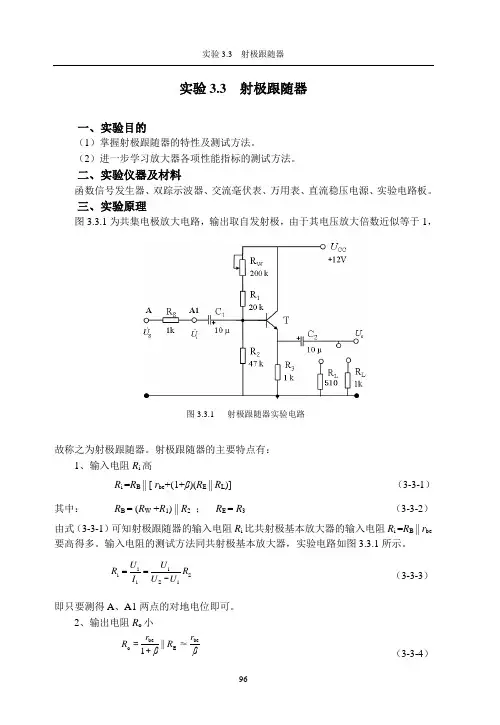

实验3.3 射极跟随器96实验3.3 射极跟随器一、实验目的（1）掌握射极跟随器的特性及测试方法。

（2）进一步学习放大器各项性能指标的测试方法。

二、实验仪器及材料函数信号发生器、双踪示波器、交流毫伏表、万用表、直流稳压电源、实验电路板。

三、实验原理图3.3.1为共集电极放大电路，输出取自发射极，由于其电压放大倍数近似等于1，故称之为射极跟随器。

射极跟随器的主要特点有：1、输入电阻R i 高R i =R B || [ r be +(1+β)(R E || R L )] （3-3-1）其中： R B = (R W +R 1) || R 2 ； R E = R 3 （3-3-2） 由式（3-3-1）可知射极跟随器的输入电阻R i 比共射极基本放大器的输入电阻R i =R B || r be 要高得多。

输入电阻的测试方法同共射极基本放大器，实验电路如图3.3.1所示。

（3-3-3）即只要测得A 、A1两点的对地电位即可。

2、输出电阻R o 小（3-3-4）图3.3.1 射极跟随器实验电路S iS ii i i R U U U I U R -==βrR βr R beE be o ≈||1+=图3.3.1 射极跟随器实验电路第3章 低频电子线路实验97如考虑信号源内阻R S ，则：βR R r R βR R r R )||(≈||1)||(B S beE B S be o +++=（3-3-5） 由上式可知射极跟随器的输出电阻R o 比共射极基本放大器的输出电阻R o =R C 低得多。

三极管的β愈高，输出电阻愈小。

输出电阻R o 的测试方法亦同基本放大器，即先测出空载输出电压U ∞，再测接入负载R L 后的输出电压U L ，根据（3-3-6）即可求出R o（3-3-7）3、电压放大倍数近似等于1 对图3.3.1电路（3-3-8）上式说明射极跟随器的电压放大倍数小于近似1且为正值。

这是深度电压负反馈的结果。

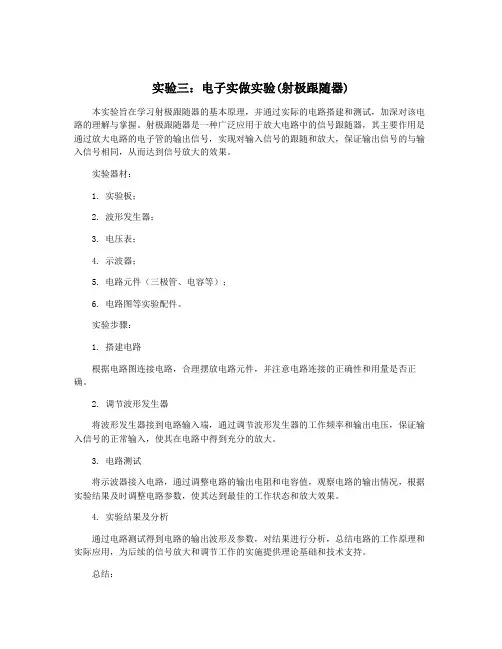

实验三：电子实做实验(射极跟随器)
本实验旨在学习射极跟随器的基本原理，并通过实际的电路搭建和测试，加深对该电路的理解与掌握。

射极跟随器是一种广泛应用于放大电路中的信号跟随器，其主要作用是通过放大电路的电子管的输出信号，实现对输入信号的跟随和放大，保证输出信号的与输入信号相同，从而达到信号放大的效果。

实验器材：
1. 实验板；
2. 波形发生器；
3. 电压表；
4. 示波器；
5. 电路元件（三极管、电容等）；
6. 电路图等实验配件。

实验步骤：
1. 搭建电路
根据电路图连接电路，合理摆放电路元件，并注意电路连接的正确性和用量是否正确。

2. 调节波形发生器
将波形发生器接到电路输入端，通过调节波形发生器的工作频率和输出电压，保证输入信号的正常输入，使其在电路中得到充分的放大。

3. 电路测试
将示波器接入电路，通过调整电路的输出电阻和电容值，观察电路的输出情况，根据实验结果及时调整电路参数，使其达到最佳的工作状态和放大效果。

4. 实验结果及分析
通过电路测试得到电路的输出波形及参数，对结果进行分析，总结电路的工作原理和实际应用，为后续的信号放大和调节工作的实施提供理论基础和技术支持。

总结：
通过本次实验，我们深入了解了射极跟随器的工作原理和实际应用，通过实际搭建和测试，进一步掌握了电路调试和操作技能，积累了宝贵的实验经验和经验教训，为后续的学习和实践工作打下了坚实的基础。

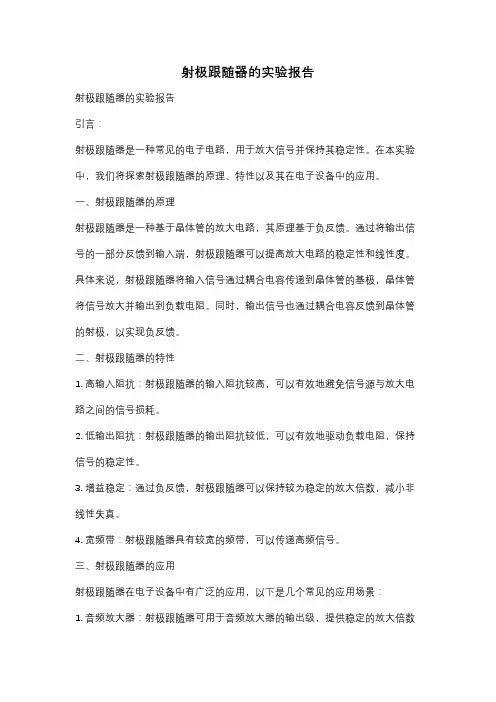

射极跟随器的实验报告射极跟随器的实验报告引言：射极跟随器是一种常见的电子电路，用于放大信号并保持其稳定性。

在本实验中，我们将探索射极跟随器的原理、特性以及其在电子设备中的应用。

一、射极跟随器的原理射极跟随器是一种基于晶体管的放大电路，其原理基于负反馈。

通过将输出信号的一部分反馈到输入端，射极跟随器可以提高放大电路的稳定性和线性度。

具体来说，射极跟随器将输入信号通过耦合电容传递到晶体管的基极，晶体管将信号放大并输出到负载电阻。

同时，输出信号也通过耦合电容反馈到晶体管的射极，以实现负反馈。

二、射极跟随器的特性1. 高输入阻抗：射极跟随器的输入阻抗较高，可以有效地避免信号源与放大电路之间的信号损耗。

2. 低输出阻抗：射极跟随器的输出阻抗较低，可以有效地驱动负载电阻，保持信号的稳定性。

3. 增益稳定：通过负反馈，射极跟随器可以保持较为稳定的放大倍数，减小非线性失真。

4. 宽频带：射极跟随器具有较宽的频带，可以传递高频信号。

三、射极跟随器的应用射极跟随器在电子设备中有广泛的应用，以下是几个常见的应用场景：1. 音频放大器：射极跟随器可用于音频放大器的输出级，提供稳定的放大倍数和较低的输出阻抗，以驱动扬声器。

2. 信号传输：射极跟随器可用于信号传输电路中，将输入信号放大并驱动传输线路，保持信号的稳定性和传输质量。

3. 电源稳压：射极跟随器可以用于电源稳压电路中，通过负反馈调节输出电压，保持电源的稳定性。

4. 电压跟随：射极跟随器可用于电压跟随电路中，将输入电压放大并输出，以实现电压的传递和稳定。

结论：射极跟随器是一种常见的电子电路，通过负反馈实现信号放大和稳定性的提升。

其特点包括高输入阻抗、低输出阻抗、增益稳定和宽频带。

在实际应用中，射极跟随器被广泛应用于音频放大器、信号传输、电源稳压和电压跟随等领域。

通过深入了解射极跟随器的原理和特性，我们可以更好地理解和应用这一电子电路。

射极跟随器实验报告射极跟随器实验报告引言：射极跟随器是一种常用的电子电路，用于放大和跟随输入信号。

在本次实验中，我们将通过搭建射极跟随器电路并进行测试，来探索其工作原理和性能。

一、实验目的本次实验的主要目的是研究射极跟随器的基本原理，探究其放大和跟随输入信号的能力。

具体实验目标包括：1. 理解射极跟随器的工作原理；2. 掌握搭建射极跟随器电路的方法；3. 测试射极跟随器的放大倍数和频率响应；4. 分析射极跟随器的优缺点及应用领域。

二、实验原理射极跟随器是一种基本的放大电路，由一个晶体管和负载电阻组成。

其工作原理是通过将输入信号接到晶体管的基极，通过晶体管的放大作用将信号放大到负载电阻上。

射极跟随器的特点是输入和输出信号具有相同的波形，且输出信号的幅度比输入信号稍小。

三、实验步骤1. 准备实验所需材料和设备，包括晶体管、电阻、电容等；2. 按照电路图搭建射极跟随器电路，注意连接的正确性和稳定性；3. 进行电路的初步调试，确保电路正常工作；4. 测试射极跟随器的放大倍数，将不同幅度的输入信号接入电路，测量输出信号的幅度；5. 测试射极跟随器的频率响应，将不同频率的输入信号接入电路，测量输出信号的幅度；6. 记录实验数据，并进行数据分析。

四、实验结果与分析通过实验测量和数据分析，我们得到了射极跟随器的放大倍数和频率响应曲线。

根据实验数据，我们可以看出射极跟随器在一定范围内具有较好的线性放大能力，并且在一定频率范围内能够保持较为稳定的放大倍数。

五、实验总结射极跟随器是一种常用的电子电路，具有放大和跟随输入信号的能力。

通过本次实验，我们深入了解了射极跟随器的工作原理和性能特点。

实验结果表明，射极跟随器具有较好的放大线性和频率响应特性，适用于许多电子电路中的信号放大和处理任务。

六、实验改进与展望虽然本次实验取得了一定的成果，但仍存在一些改进的空间。

未来的实验中，可以尝试使用不同型号的晶体管和负载电阻，以探究射极跟随器的性能差异。

一、实验目的1. 掌握射极跟随器的基本原理和电路结构。

2. 了解射极跟随器的输入阻抗、输出阻抗和电压放大倍数等主要特性。

3. 学习使用电子仪器对射极跟随器进行测试和分析。

4. 通过实验加深对模拟电子技术中放大器原理的理解。

二、实验原理射极跟随器（Emitter Follower）是一种常用的电压放大电路，其特点是输入阻抗高、输出阻抗低、电压放大倍数接近于1。

射极跟随器主要由晶体管、偏置电阻、负载电阻等组成。

其工作原理是：输入信号通过晶体管的基极输入，经过放大后，从发射极输出，从而实现电压放大的目的。

三、实验器材1. 晶体管（如2N3904）2. 偏置电阻（如R1、R2）3. 负载电阻（如RL）4. 信号源5. 示波器6. 数字万用表7. 基准电源8. 连接线四、实验步骤1. 按照实验电路图连接电路，确保连接正确无误。

2. 将信号源输出设置为正弦波，频率为1kHz，幅度为1V。

3. 使用示波器观察输入信号和输出信号的波形，并调整偏置电阻R1和R2，使输出信号不失真。

4. 使用数字万用表测量晶体管各电极的电压，并记录数据。

5. 改变负载电阻RL的值，观察输出信号的变化，并记录数据。

6. 使用示波器观察输出信号的相位，并与输入信号进行比较。

五、实验结果与分析1. 输入阻抗测量：通过测量输入信号和基极电压，可以计算出射极跟随器的输入阻抗。

实验结果表明，射极跟随器的输入阻抗较高，有利于信号源与放大电路之间的匹配。

2. 输出阻抗测量：通过测量空载输出电压和接入负载后的输出电压，可以计算出射极跟随器的输出阻抗。

实验结果表明，射极跟随器的输出阻抗较低，有利于驱动负载。

3. 电压放大倍数测量：通过测量输入信号和输出信号的幅度，可以计算出射极跟随器的电压放大倍数。

实验结果表明，射极跟随器的电压放大倍数接近于1，说明其具有电压跟随特性。

4. 相位测量：通过观察输入信号和输出信号的相位，可以判断射极跟随器的相移情况。

实验结果表明，射极跟随器的输入信号和输出信号同相，说明其具有较好的相移特性。

实验三射极跟随器一、实验目的1．掌握射极跟随器的特性及测试方法2．进一步学习放大器各项参数调试方法二、实验原理射极跟随器的原理图如图5—1所示。

它是一个电压串联负反馈放大电路，它具有输入阻抗高，输出阻抗低，输出电压能够在较大范围内跟随输入电压作线性变化以及输入输出信号相同等特点。

射极跟随器的输出取自发射极，故称其为射极输出器。

其特点是1．输入电阻Ri高图5—1电路Ri = rbe + (1 + β)RE如考虑偏置电阻RB和负载RL的影响，则Ri = RB ‖ [rbe + (1 + β)（RE‖RL）]由上式可知射极跟随器的输入电阻Ri比共射极单管放大器的输入电阻Ri＝RB‖rbe要高得多。

输入电阻的测试方法同单管放大器，实验线路如图5—2所示。

Rir=Ui/Ii=[Ui/(Us-Ui)]R,即只要测得A、B两点的对地电位即可。

2．输出电阻Ro低图5—1电路Ro=(rbe/β)‖RE≈rbe/β如考虑信号源内阻Ro，则Ro=[rbe + (Rs‖RB)]/β‖RE≈[rbe + (Rs‖RB)] /β由上式可知射极跟随器的输出电阻Ro比共射极单管放大器的输出电阻Ro=RC低得多。

三极管的β愈高，输出电阻愈小。

输出电阻Ro的测试方法亦同单管放大器，即先测出空载输出电压VO，再测接入负载RL后的输出电压UL，根据UL = [UO /（RO + RL）]RL即可求出RORo = (Uo / UL - 1)RL3．电压放大倍数近拟等于1图5—1电路Av=(1+β)(RE‖RL)/[rbe+(1+β) (RE‖RL)]≤1上式说明射极跟随器的电压放大倍数小于近于1，且为正值。

这是深度电压负反馈的结果。

但它的射极电流仍比基流大(1十β)倍，所以它具有一定的电流和功率放大作用。

三、实验设备与器件1．+12V 直流电源 2．函数信号发生器 3．双踪示波器 4．交流毫伏表 5．直流电压表 6．频率计 7．3DG12×1(β=50—100)电阻器、电容器若干。

实验六 射极跟随器一、实验目的l 、掌握射极跟随器的特性及测量方法;2、进一步学习放大器各项参数的测量方法;二、实验原理下图为射极跟随器实验电路;跟随器输出电压能够在较大的范围内跟随输入电压作线性变化,而具有优良的跟随特性; 1、输入电阻R i实际测量时,在输入端串接一个已知电阻R 1,在A 端输入的信号是V i ,在B 端的输入信号是i V ',显然射极输出器的输入电流为：1R V V I ii i'-=' i I '是流过R 的电流,于是射极输出器之输入电阻为：11-'='-'=''=ii i i ii ii V V R R V V V I V R 所以只要测得图中A 、B 两点信号电压的大小就可按上式计算出输入电阻R i ;2、输出电阻R 0在放大器的输出端的D 、F 两点,带上负载R L ,则放大器的输出信号电压V L 将比不带负载时的V 0有所下降,因此放大器的输出端D 、F 看进去整个放大器相当于一个等效电源,该等到效电源的电动势为V S ,内阻即为放大器的输出电阻R 0,按图中等效电路先使放大器开路,测出其输出电压为V 0,显然V 0=V S ,再使放大器带上负载R L ,由于R 0的影响,输出电压将降为：LSL R R V R V +'=S V V =0 则L S R V V R ⎪⎭⎫⎝⎛-=100所以在已知负载R L 的条件下,只要测出V 0和V L ,就可按上式算出射极输出器的输出电阻R 0; 3、电压跟随范围电压跟随范围,是指跟随器输出电压随输入电压作线性变化的区域,但在输入电压超过一定范围时,输出电压便不能跟随输入电压作线性变化,失真急剧增加;因为射极跟随器的10==iV V V A 由此说明,当输入信号V i 升高时,输出信号V 0也升高,反之,若输入信号降低,输出信号也降低,因此射极输出器的输出信号与输入信号是同相变化的,这就是射极输出器的跟随作用;所谓跟随范围就是输出电压能够跟随输入电压摆动到的最大幅度还不至于失真,换句话说,跟随范围就是射极的输出动态范围;三、实验仪器l 、示波器 2、信号发生器 3、数字万用表4、分立元件放大电路模块四、实验内容与步骤 l 、按图中电路接线; 2、直流工作点的调整：将电源+l2V 接上,在B 点加入f=lKHz 正弦波信号,输出端用示波器监视,反复调整R P 及信号源输出幅度,使输出幅度在示波器屏幕上得到一个最大不失真波形,然后断开输入信号,用万用表测量晶体管各极对地的电位,即为该放大器静态工作点,将所测数据填入表中3、测量电压放大倍数A V接入负载R L =lK Ω,在B 点f=lKHz 信号,调输入信号幅度此时偏置电位器R P 不能再旋动,用示波器观察,在输出最大不失真情况下测V i ,V L 值,将所测数据填入表中;4、测量输出电阻R 0在B 点加入f=lKHz 正弦波信号,V i =100mV 左右,接上负载R L =2K2Ω时,用示波器观察输出波形,测空载输出电压V O R L =∝,有负载输出电压V L R L =2K2Ω的值;则L L R V V R ⎪⎭⎫⎝⎛-=100; 将所测数据填入表中;5、测量放大器输入电阻R i在输入端串入5Kl Ω电阻,A 点加入f=lKHz 的正弦信号,用示波器观察输出波形,用毫伏表分别测A,B 点对地电位V S 、V i ;则 1-=•-=is i s ii V V R R V V V R将测量数据填入表中;6、测量射极跟随器的跟随特性并测量输出电压值V OPP ;接入负载R L =2K2Ω,在B 点加入f=lKHz 的正弦信号,逐点增大输入信号幅度V i ,用示波器监视输出端,在波形不失真时,测量所对应的V L 值;计算出A V ,并用示波器测量输出电压的峰值V OPP 与电压表读测的对应输出电压有效值比较;将所测数据填入表中;五、实验总结及感想1、射极跟随器理论上放大倍数是1,实际上是非常接近1而非完全等于1;2、三极管存在非线性,当电流变化时,三极管的放大倍数贝塔也会有微小变化;3、各个电阻都有误差,造成静态工作点、输入输出电阻等与预期有偏差;4、电源存在波动,并不是绝对稳定;5、三极管存在输入电容,引脚也有结电容,因而会对放大器的频率响应造成影响;。

射极跟随器实验报告引言：射极跟随器是一种常见的电子电路，它在电子设备中扮演着关键的角色。

通过实验，我们将探索射极跟随器的工作原理和性能，并进一步了解其在电路中的应用。

实验目的：1.了解射极跟随器的基本原理；2.掌握射极跟随器的电路搭建方法；3.分析射极跟随器的性能参数。

实验材料与设备：1.双极性电源；2.直流电流表；3.两个电容；4.两个电阻；5.两个NPN型晶体管。

实验步骤：1.搭建射极跟随器电路；2.接通电源，调整电压使其在工作范围内；3.测量输入和输出电流，记录数据；4.改变输入电流，测量输出电流变化。

实验结果：通过实验数据的记录与分析，我们得到了以下结果。

1.射极跟随器的工作原理：射极跟随器主要由两个晶体管组成，其中一个晶体管作为输入信号的放大器，将输入信号放大后通过另一个晶体管输出。

这种反馈机制能够实现电压放大以及对输出信号的跟随。

2.电流放大比：我们测量了输入电流和输出电流的比值，即电流放大比。

实验结果显示，射极跟随器可以实现高达200倍的电流放大，这对许多电子设备的工作稳定性和效率至关重要。

3.频率响应：我们还测试了射极跟随器的频率响应。

结果显示，在大部分频率范围内，射极跟随器都表现出良好的线性程度和稳定性。

然而，在一些高频率下，输出信号会有明显的失真，这对于需要高精度信号处理的应用来说是一个挑战。

4.输入电阻与输出电阻：射极跟随器的输入电阻较高，可以减少输入信号对电路的负载影响。

而输出电阻则相对较低，可以提供较低阻抗的输出信号，方便后续电路的接收和处理。

5.温度效应：从实验中我们注意到射极跟随器对温度比较敏感。

在温度波动的情况下，射极跟随器性能可能会发生变化，因此需要注意在设计中考虑温度补偿技术。

结论：通过本次实验，我们深入了解了射极跟随器的工作原理和性能参数。

射极跟随器在电子电路中具有重要的应用，特别是在放大和信号跟随方面。

然而，尽管射极跟随器具有许多优点，但在高频率和温度波动方面仍然存在一些挑战。

实验三射极跟随器实验三、射极跟随器⼀、实验⽬的1、进⼀步理解射极跟随器的⼯作原理。

2、掌握射极跟随器的特性及测试⽅法3、进⼀步学习放⼤器各项参数测试⽅法⼆、实验仪器与器件1、直流稳压电源 1台2、函数信号发⽣器 1台3、双踪⽰波器 1台4、交流毫伏表 1台5、直流电压表 1台6、万⽤表 1台7、频率计 1台8、三极管 1只9、电阻器、电容器、电位器若⼲三、实验原理射极跟随器的电路如图3-1所⽰。

它是⼀个电压串联负反馈放⼤电路，具有输⼊电阻⾼，输出电阻低，电压放⼤倍数接近于1，输出电压能够在较⼤范围内跟随输⼊电压作线性变化以及输⼊、输出信号同相等特点。

由于射极跟随器的输出取⾃发射极，故称其为射极输出器。

1、静态⼯作点的设置射极跟随器的电路如图3-1所⽰。

其静态⼯作点计算如下：CC BEQ BQ B EQ BQ CEQ CC EQ (1)(1)EEV U I R R I I U V I R ββ-=++=+=-2、性能指标与测试⽅法图3-1射极跟随器电路（1）输⼊电阻i R在图1电路中，如考虑偏置电阻B R 和负载L R 的影响，则 i be [(1)()]B E L R R r R R β=++∥∥由上式可知射极跟随器的输⼊电阻⽐共射放⼤电路的输⼊电阻要⾼得多，但由于偏置电阻B R 的分流作⽤，输⼊电阻难以进⼀步提⾼。

输⼊电阻的测试⽅法同共射放⼤器，如图1所⽰。

可得i iiSiS iU URRU U I==-即只要测得A 、B 两点的对地电位即可计算出i R 。

（2）输出电阻o R在图3-1电路中，如考虑信号源内阻S R ，则输出电阻为s b be s b beo e ()()11R R r R R r R R ββ++=≈++∥∥∥由上式可知射极跟随器的输出电阻⽐共射放⼤器的输出电阻低得多。

三极管的β愈⾼，输出电阻愈⼩。

输出电阻o R 的测试⽅法亦同共射放⼤器，即先测出空载输出电压o U ，再测接⼊负载L R 后的输出电压L U ，可得O O(1)U RR U（3）电压放⼤倍数在图3-1电路中，电压放⼤倍数为L be L (1)()(1)()E u E R R A r R R ββ+=++∥∥上式说明射极跟随器的电压放⼤倍数⼩于近于1，且为正值，这是深度电压负反馈的结果。
