实验3射极跟随器讲解

实验三共集电极放大电路射极跟随器重庆邮电大学实验三 共集电极放大电路——射极跟随器一、实验目的1．研究射极跟随器的性能。

2．进一步掌握放大器性能指标的测量方法。

3．了解“自举”电路在提高射极输出器输入电阻中的作用。

二、实验电路及使用仪表1．实验电路2．实验仪表 （1）直流稳压电源 （2）函数信号发生器 （3）双路示波器 （4）双路毫伏表 （5）万用表 三、实验内容及步骤1．按图4.3.1搭好电路。

调整和测量静态工作点（调w R ，使EQ I =2mA ），并将测量结果填入表4-10。

表 4-10CC UEQ U （Ｖ）EQ I （mA ）CEQ U （Ｖ）BEQ U （Ｖ）2．测量放大倍数u A ，观察输入电压和输出电压的相位关系。

条件：CC U =9V ，EQ I =2mA ，输入正弦频率调在中频段，i u =30mV 。

（1）输入电阻（i R ）的测量由于射极跟随器输入阻抗高，在电压表的内阻不是很高时，电压表的分流作用不可忽视，它将使实际测量结果减小。

为了减小测量误差，提高测量精度，测量方法如图。

在信号源和被测放大器之间串入一个已知电阻S R =24 k Ω。

A ．先把开关K 合上（即S R 不接入时），调节信号源频率f 为中频段，输入信号幅度s u 为300mV ，测量此时的输出电压o1u 。

B ．保持s u 不变，打开K （即接入S R ），测量此时的输出电压o2u ，然后根据公式求出输入电阻。

S R u u u R o2o1o1i -=（2）输出电阻（o R ）的测量测量方法同一般放大器，如图4.3.3所示。

调节信号源使s u =300mV ，输入正弦频率调在中频段。

在放大器无外接负载时输出电压o u ，然后接上负载时测出输出电压为ou '，根据下式求出输出电阻：L ooo )1(R u u R -'= 3．验证自举电路对提高射极跟随器输入电阻的作用，按图4.3.4接好电路测量。

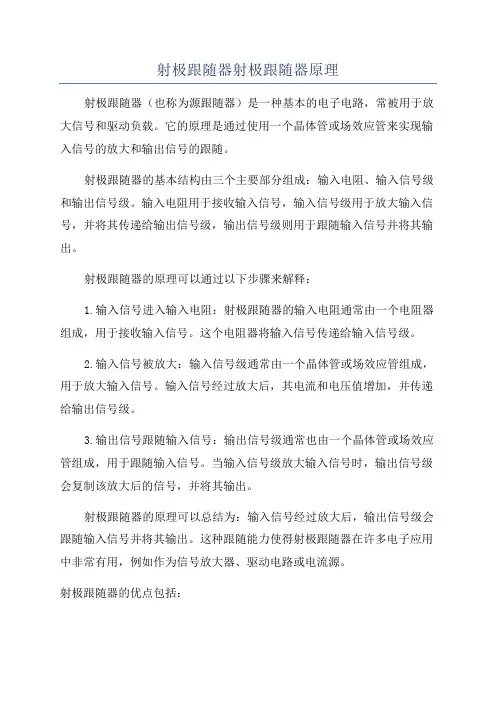

射极跟随器射极跟随器原理射极跟随器（也称为源跟随器）是一种基本的电子电路，常被用于放大信号和驱动负载。

它的原理是通过使用一个晶体管或场效应管来实现输入信号的放大和输出信号的跟随。

射极跟随器的基本结构由三个主要部分组成：输入电阻、输入信号级和输出信号级。

输入电阻用于接收输入信号，输入信号级用于放大输入信号，并将其传递给输出信号级，输出信号级则用于跟随输入信号并将其输出。

射极跟随器的原理可以通过以下步骤来解释：1.输入信号进入输入电阻：射极跟随器的输入电阻通常由一个电阻器组成，用于接收输入信号。

这个电阻器将输入信号传递给输入信号级。

2.输入信号被放大：输入信号级通常由一个晶体管或场效应管组成，用于放大输入信号。

输入信号经过放大后，其电流和电压值增加，并传递给输出信号级。

3.输出信号跟随输入信号：输出信号级通常也由一个晶体管或场效应管组成，用于跟随输入信号。

当输入信号级放大输入信号时，输出信号级会复制该放大后的信号，并将其输出。

射极跟随器的原理可以总结为：输入信号经过放大后，输出信号级会跟随输入信号并将其输出。

这种跟随能力使得射极跟随器在许多电子应用中非常有用，例如作为信号放大器、驱动电路或电流源。

射极跟随器的优点包括：1.提供高输入阻抗：射极跟随器的输入电阻通常很高，使其能够接收来自低阻抗源的输入信号。

2.提供低输出阻抗：射极跟随器的输出电阻通常很低，使其能够驱动负载电路，而不会导致信号失真或功率损耗。

3.提供恒定的放大倍数：射极跟随器的放大倍数几乎是恒定的，不会受到输入信号的变化而改变。

射极跟随器的应用广泛，特别是在音频放大器、功率放大器和驱动电路中。

它可以用于放大音频信号、驱动扬声器、驱动电机或其他负载，同时保持信号的准确性和稳定性。

总结起来，射极跟随器是一种基本的电子电路，通过使用晶体管或场效应管来放大输入信号并将其跟随输出。

它具有高输入阻抗、低输出阻抗和恒定的放大倍数等优点，在许多电子应用中发挥着重要作用。

射极跟随器实验报告射极跟随器实验报告引言射极跟随器是一种常见的电子设备，广泛应用于放大器、滤波器和信号处理等电路中。

本实验旨在通过搭建射极跟随器电路并进行实际测试，探究其工作原理和性能特点。

一、实验目的1. 理解射极跟随器的基本原理；2. 掌握射极跟随器电路的搭建方法；3. 分析射极跟随器的频率响应和增益特性。

二、实验器材与方法1. 实验器材：电压源、电容、电阻、晶体管、示波器等；2. 实验方法：按照实验原理搭建射极跟随器电路，并通过示波器观察电路的输出波形。

三、实验步骤1. 按照电路图搭建射极跟随器电路，注意连接的正确性；2. 调节电压源的输出电压，使其适合晶体管的工作条件；3. 连接示波器，观察电路的输出波形；4. 调节输入信号的频率，观察电路的频率响应；5. 记录实验数据，如输入信号的幅值和频率，输出信号的幅值和频率等。

四、实验结果与分析通过实验观察和数据记录，我们得到了射极跟随器的实际工作情况。

根据实验结果，我们可以得出以下结论：1. 射极跟随器能够实现输入信号的放大，输出信号的幅值较输入信号大；2. 射极跟随器具有较高的输入阻抗和较低的输出阻抗，能够有效地驱动后级电路；3. 随着输入信号频率的增加，射极跟随器的增益逐渐下降，且相位差逐渐增大；4. 射极跟随器对输入信号的幅值有一定的限制，过大或过小的输入信号都会导致输出失真。

五、实验总结通过本次实验，我们深入了解了射极跟随器的原理和性能特点。

射极跟随器作为一种常见的电子设备，在电子电路中有着广泛的应用。

它具有放大输入信号、驱动后级电路、提高系统的稳定性等优点，但也存在一定的局限性。

在实际应用中，我们需要根据具体需求选择合适的射极跟随器电路，并注意输入信号的幅值和频率范围，以保证系统的正常工作。

六、参考文献[1] 电子技术基础教程. 北京：高等教育出版社，2010.[2] 张三, 李四. 射极跟随器的设计与应用. 电子科技导刊, 2018, 36(2): 45-50.结语通过本次实验，我们对射极跟随器有了更深入的了解。

实验三 射极同向跟随电路一、实验目的1.掌握射极跟随器的工作原理及测量方法。

2.进一步学习放大器各性能参数的测量方法。

二、实验仪器示波器；信号发生器；毫伏表；数字万用表； 三、预习要求1.计算实验电路的静态工作点。

2.计算实验电路的Au 、Ri 和Ro 。

3.根据实验内容要求设计测量数据记录表格。

四、实验原理及测量方法下图为共集电极放大器的实验电路，负载Rl 接在发射极上，输出电压Uo 从发射极和集电极两端取出，所以集电极是输入输出电路的共同端点。

电路的静态工作点：BQ I =ＥＢＢＥＱ）Ｒ＋（１＋ＲβU -VccBQ CQ I I β=E CQ CEQ R I -Vcc U =电路的电压放大倍数：,be LI O U )1(r R 1U U A LR ββ+++==，）（其中L R //R R E L =，一般be r 》，L R β，故射极放大器的电压放大倍数接近于1而略小于，且输出电压和输入电压同相，所以称同相放大器或射极跟随器。

电路的输入、输出电阻：ββ++=++=1////])1(//[,be B SE o L be B i r R R R r R r R r与单管共设放大器比较，射极输出器的输入电阻比较高，输出电阻比较低，所以常用在多级放大器的第一级或最后一级。

五、实验内容与步骤1.按图在试验箱上连接电路。

2.静态工作点的调整将直流电源+12V 接上，在输入端加f=1KHZ 的正弦信号，幅值自定，调节电位器Rp 及信号发生器的输出幅度，用示波器观测放大器的输出信号，使输出幅度在示波器屏幕上得到一个最大不失真波形，然后断开输入信号，用数字万用表测量晶体管各级对地的直流电位和电流及该放大器的静态工作点，将记录数据填入下表，并计算Q C I ： Ui Ue(V) Ub(V) Uc(V) Ube(V) Ic(mA) Ib(uA)Ie(mA) 08.158.7211.990.664.26244.29电压测量电流法：Ic=Ie=Ue/Re=4.1mA既有直接测量的电流值与电压测量电流法的值有一定的误差，误差值为3.9%。

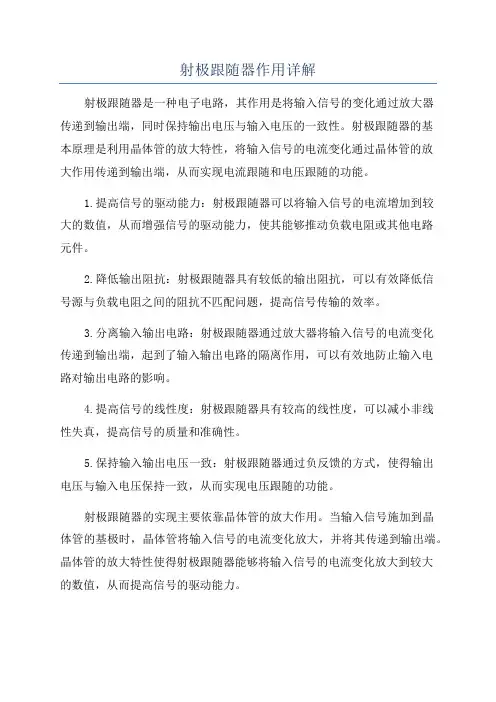

射极跟随器作用详解射极跟随器是一种电子电路，其作用是将输入信号的变化通过放大器传递到输出端，同时保持输出电压与输入电压的一致性。

射极跟随器的基本原理是利用晶体管的放大特性，将输入信号的电流变化通过晶体管的放大作用传递到输出端，从而实现电流跟随和电压跟随的功能。

1.提高信号的驱动能力：射极跟随器可以将输入信号的电流增加到较大的数值，从而增强信号的驱动能力，使其能够推动负载电阻或其他电路元件。

2.降低输出阻抗：射极跟随器具有较低的输出阻抗，可以有效降低信号源与负载电阻之间的阻抗不匹配问题，提高信号传输的效率。

3.分离输入输出电路：射极跟随器通过放大器将输入信号的电流变化传递到输出端，起到了输入输出电路的隔离作用，可以有效地防止输入电路对输出电路的影响。

4.提高信号的线性度：射极跟随器具有较高的线性度，可以减小非线性失真，提高信号的质量和准确性。

5.保持输入输出电压一致：射极跟随器通过负反馈的方式，使得输出电压与输入电压保持一致，从而实现电压跟随的功能。

射极跟随器的实现主要依靠晶体管的放大作用。

当输入信号施加到晶体管的基极时，晶体管将输入信号的电流变化放大，并将其传递到输出端。

晶体管的放大特性使得射极跟随器能够将输入信号的电流变化放大到较大的数值，从而提高信号的驱动能力。

射极跟随器的核心是放大器电路，常见的射极跟随器电路有共射极跟随器和共集极跟随器。

共射极跟随器的输入信号施加在晶体管的基极上，输出信号从晶体管的集电极上取出；而共集极跟随器的输入信号施加在晶体管的基极上，输出信号从晶体管的发射极上取出。

两种电路的区别在于输入输出端的连接方式，但其基本原理和作用都是一致的。

射极跟随器的缺点是存在一定的功耗和非线性失真。

由于射极跟随器需要通过放大器将输入信号的电流变化放大到较大的数值，因此会产生一定的功耗。

同时，放大器的非线性特性也会导致一定的非线性失真，影响信号的准确性和质量。

总体来说，射极跟随器作为一种常用的电子电路，具有提高信号驱动能力、降低输出阻抗、分离输入输出电路、提高信号线性度和保持输入输出电压一致等作用。

实验3.3 射极跟随器96实验3.3 射极跟随器一、实验目的（1）掌握射极跟随器的特性及测试方法。

（2）进一步学习放大器各项性能指标的测试方法。

二、实验仪器及材料函数信号发生器、双踪示波器、交流毫伏表、万用表、直流稳压电源、实验电路板。

三、实验原理图3.3.1为共集电极放大电路，输出取自发射极，由于其电压放大倍数近似等于1，故称之为射极跟随器。

射极跟随器的主要特点有：1、输入电阻R i 高R i =R B || [ r be +(1+β)(R E || R L )] （3-3-1）其中： R B = (R W +R 1) || R 2 ； R E = R 3 （3-3-2） 由式（3-3-1）可知射极跟随器的输入电阻R i 比共射极基本放大器的输入电阻R i =R B || r be 要高得多。

输入电阻的测试方法同共射极基本放大器，实验电路如图3.3.1所示。

（3-3-3）即只要测得A 、A1两点的对地电位即可。

2、输出电阻R o 小（3-3-4）图3.3.1 射极跟随器实验电路S iS ii i i R U U U I U R -==βrR βr R beE be o ≈||1+=图3.3.1 射极跟随器实验电路第3章 低频电子线路实验97如考虑信号源内阻R S ，则：βR R r R βR R r R )||(≈||1)||(B S beE B S be o +++=（3-3-5） 由上式可知射极跟随器的输出电阻R o 比共射极基本放大器的输出电阻R o =R C 低得多。

三极管的β愈高，输出电阻愈小。

输出电阻R o 的测试方法亦同基本放大器，即先测出空载输出电压U ∞，再测接入负载R L 后的输出电压U L ，根据（3-3-6）即可求出R o（3-3-7）3、电压放大倍数近似等于1 对图3.3.1电路（3-3-8）上式说明射极跟随器的电压放大倍数小于近似1且为正值。

这是深度电压负反馈的结果。

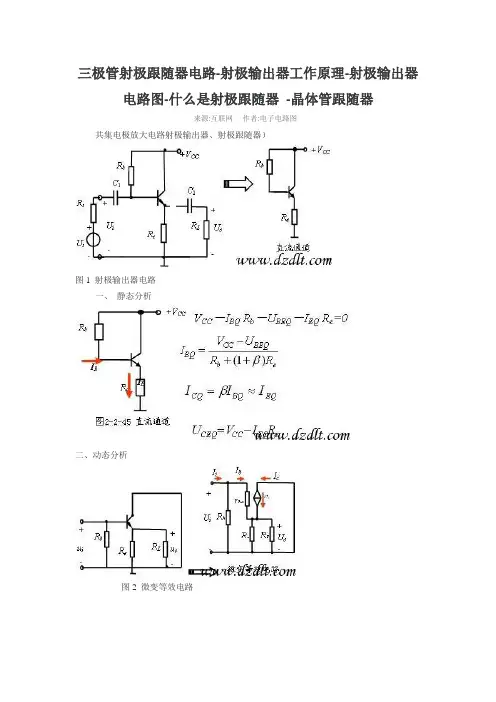

三极管射极跟随器电路-射极输出器工作原理-射极输出器电路图-什么是射极跟随器-晶体管跟随器
来源:互联网作者:电子电路图
共集电极放大电路射极输出器、射极跟随器）
图1 射极输出器电路
一、静态分析
二、动态分析
图2 微变等效电路
图3 微变等效电路
1. 电流放大倍数：(忽略Rb的分流）
图4 输出电路
结论：
1)
但是，有较大的电流放大倍数
2）输入输出同相，输出电压跟随输入电压，故称电压跟随器。

3. 输入电阻
图5 输入电路图
输入电阻较大，作为前一级的负载，对前一级的放大倍数影响较小。

4. 输出电阻
用加压求流法求输出电阻。

图5 等效电路
射极输出器的输出电阻很小，带负载能力强。

射极输出器特点：
电压增益小于近似等于1，输出电压与输入电压同相，输入电阻高，输出电阻低。

射极输出器的使用
1、将射极输出器放在电路的首级，可以提高输入电阻。

2、将射极输出器放在电路的末级，可以降低输出电阻，提高带负载能力。

3、将射极输出器放在电路的两级之间，可以起到电路的匹配作用。

例：
估算静态工作点，计算电流放大倍数、电压放大倍数和输入、输出电阻。

图6 例图电路
可见：输入电阻很大，输出电阻很小。

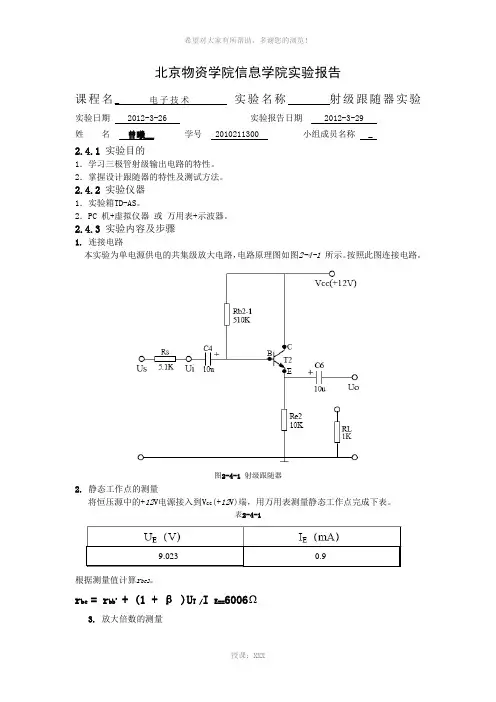

北京物资学院信息学院实验报告课程名_ 电子技术实验名称射级跟随器实验实验日期 2012-3-26 实验报告日期 2012-3-29姓名曾曦__ 学号 2010211300 小组成员名称 _2.4.1 实验目的1．学习三极管射级输出电路的特性。

2．掌握设计跟随器的特性及测试方法。

2.4.2 实验仪器1．实验箱TD-AS。

2．PC 机+虚拟仪器或万用表+示波器。

2.4.3 实验内容及步骤1. 连接电路本实验为单电源供电的共集级放大电路，电路原理图如图2-4-1 所示。

按照此图连接电路。

图2-4-1 射级跟随器2. 静态工作点的测量将恒压源中的+12V电源接入到V cc(+12V)端，用万用表测量静态工作点完成下表。

表2-4-19.023 0.9根据测量值计算r be2。

r be = r bb' + (1 + β )U T /I E==60063. 放大倍数的测量（1）将频率为1KHz、幅值适当（保证输出不失真）的正弦波信号接入到U i。

用示波器测量U i、U o 幅值，并计算放大倍数A u = U o/U i。

（2）将测量值与理论值进行比较，完成下表。

表2-4-2负载（Ώ）实测实测计算估算Ui(v)Uo(v)Au Au∞ 1.186 1.199 1.010.997 1k 1.186 1.779 1.500.968测量U i与U o波形示波器图估算参考公式：A u = (1 + β)(R e2 // R L ) /[r be2 + (1 + β)(R e2 // R L )] ≈1实测计算过程(1)当负载为无限大的时候Au=Uo/Ui=1.199/1.186=1.01(2)当负载为1KΏ的时候Au=Uo/Ui=1.779/1.186=1.50估算计算过程：(3)当负载为无限大的时候Au=(1 + β)(R e2 // R L ) /[r be2 + (1 + β)(R e2 //R L )]=(201*10)/(6+201*10)=0.997(4)当负载为1KΏ的时候Au=(1 + β)(R e2 // R L ) /[r be2 + (1 + β)(R e2 //R L )]=(201*10/11)/(6+201*10/11)=0.968此公式说明：射级跟随器放大倍数基本为1，但其对电流仍然有β倍的放大作用，可见它有一定的电流和功率放大作用。

实验三：电子实做实验(射极跟随器)
本实验旨在学习射极跟随器的基本原理，并通过实际的电路搭建和测试，加深对该电路的理解与掌握。

射极跟随器是一种广泛应用于放大电路中的信号跟随器，其主要作用是通过放大电路的电子管的输出信号，实现对输入信号的跟随和放大，保证输出信号的与输入信号相同，从而达到信号放大的效果。

实验器材：
1. 实验板；
2. 波形发生器；
3. 电压表；
4. 示波器；
5. 电路元件（三极管、电容等）；
6. 电路图等实验配件。

实验步骤：
1. 搭建电路
根据电路图连接电路，合理摆放电路元件，并注意电路连接的正确性和用量是否正确。

2. 调节波形发生器
将波形发生器接到电路输入端，通过调节波形发生器的工作频率和输出电压，保证输入信号的正常输入，使其在电路中得到充分的放大。

3. 电路测试
将示波器接入电路，通过调整电路的输出电阻和电容值，观察电路的输出情况，根据实验结果及时调整电路参数，使其达到最佳的工作状态和放大效果。

4. 实验结果及分析
通过电路测试得到电路的输出波形及参数，对结果进行分析，总结电路的工作原理和实际应用，为后续的信号放大和调节工作的实施提供理论基础和技术支持。

总结：
通过本次实验，我们深入了解了射极跟随器的工作原理和实际应用，通过实际搭建和测试，进一步掌握了电路调试和操作技能，积累了宝贵的实验经验和经验教训，为后续的学习和实践工作打下了坚实的基础。

射极跟随器的实验报告射极跟随器的实验报告引言：射极跟随器是一种常见的电子电路，用于放大信号并保持其稳定性。

在本实验中，我们将探索射极跟随器的原理、特性以及其在电子设备中的应用。

一、射极跟随器的原理射极跟随器是一种基于晶体管的放大电路，其原理基于负反馈。

通过将输出信号的一部分反馈到输入端，射极跟随器可以提高放大电路的稳定性和线性度。

具体来说，射极跟随器将输入信号通过耦合电容传递到晶体管的基极，晶体管将信号放大并输出到负载电阻。

同时，输出信号也通过耦合电容反馈到晶体管的射极，以实现负反馈。

二、射极跟随器的特性1. 高输入阻抗：射极跟随器的输入阻抗较高，可以有效地避免信号源与放大电路之间的信号损耗。

2. 低输出阻抗：射极跟随器的输出阻抗较低，可以有效地驱动负载电阻，保持信号的稳定性。

3. 增益稳定：通过负反馈，射极跟随器可以保持较为稳定的放大倍数，减小非线性失真。

4. 宽频带：射极跟随器具有较宽的频带，可以传递高频信号。

三、射极跟随器的应用射极跟随器在电子设备中有广泛的应用，以下是几个常见的应用场景：1. 音频放大器：射极跟随器可用于音频放大器的输出级，提供稳定的放大倍数和较低的输出阻抗，以驱动扬声器。

2. 信号传输：射极跟随器可用于信号传输电路中，将输入信号放大并驱动传输线路，保持信号的稳定性和传输质量。

3. 电源稳压：射极跟随器可以用于电源稳压电路中，通过负反馈调节输出电压，保持电源的稳定性。

4. 电压跟随：射极跟随器可用于电压跟随电路中，将输入电压放大并输出，以实现电压的传递和稳定。

结论：射极跟随器是一种常见的电子电路，通过负反馈实现信号放大和稳定性的提升。

其特点包括高输入阻抗、低输出阻抗、增益稳定和宽频带。

在实际应用中，射极跟随器被广泛应用于音频放大器、信号传输、电源稳压和电压跟随等领域。

通过深入了解射极跟随器的原理和特性，我们可以更好地理解和应用这一电子电路。

射极跟随器实验原理射极跟随器是一种通过放大器将输入信号传递到输出端的电路，其实验原理基于三极管的工作特性。

在三极管的输入子电极施加一个小信号时，其输出子电极将会跟随输入信号做出响应。

这个响应可以通过调整电路中其他元件的性质，实现放大和滤波的效果。

射极跟随器的原理通过以下几个步骤进行：1. 三极管基本原理首先了解一下三极管的基本原理。

三极管由三个不同掺杂程度的半导体材料层或区域串接而成。

三个层分别称为发射结（Emitter）、基极（Base）和集电结（Collector）。

基极与发射结之间形成反向偏置，使三极管处于截止状态，此时无法从发射结向集电结输出信号。

2. 信号输入在电路中输入一个小信号，经过耦合电容C1，可以施加到三极管的基极上。

发射结因此会受到小信号的影响而在微观间距内获得一个电荷，这个电荷将引起三极管内的电流变化，进而影响其输出的电压和电流。

3. 放大作用接下来，通过调整放大器电路中的不同元件来实现放大作用。

一种常见的方法是使用一个负反馈网络，将输出信号返回至输入端，从而抑制噪声和干扰。

通过调整反馈网络中的电容大小和电阻器值来实现放大倍数的调节。

4. 输出信号在调节好电路之后，射极跟随器的输出端便可以实现信号放大、滤波和输出的功能。

通过调整电路元件的性质，可以使输出信号的带宽更合适，从而获得更加精准的测量结果。

在实际应用中，射极跟随器可以被用作高频测量、电信和电子设备等领域。

总之，射极跟随器实验原理基于三极管的工作特性，通过控制输入信号和调整其他元件的特性来实现信号的放大、滤波和输出。

理解这个原理可以帮助我们更好地设计和实现射极跟随器电路，同时也有助于更好地掌握电子元器件的基本工作原理。

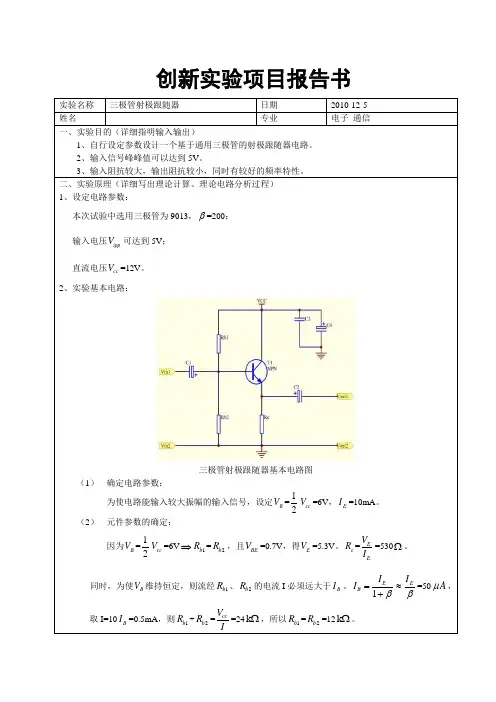

一、实验目的1. 掌握射极跟随器的基本原理和电路结构。

2. 了解射极跟随器的输入阻抗、输出阻抗和电压放大倍数等主要特性。

3. 学习使用电子仪器对射极跟随器进行测试和分析。

4. 通过实验加深对模拟电子技术中放大器原理的理解。

二、实验原理射极跟随器（Emitter Follower）是一种常用的电压放大电路，其特点是输入阻抗高、输出阻抗低、电压放大倍数接近于1。

射极跟随器主要由晶体管、偏置电阻、负载电阻等组成。

其工作原理是：输入信号通过晶体管的基极输入，经过放大后，从发射极输出，从而实现电压放大的目的。

三、实验器材1. 晶体管（如2N3904）2. 偏置电阻（如R1、R2）3. 负载电阻（如RL）4. 信号源5. 示波器6. 数字万用表7. 基准电源8. 连接线四、实验步骤1. 按照实验电路图连接电路，确保连接正确无误。

2. 将信号源输出设置为正弦波，频率为1kHz，幅度为1V。

3. 使用示波器观察输入信号和输出信号的波形，并调整偏置电阻R1和R2，使输出信号不失真。

4. 使用数字万用表测量晶体管各电极的电压，并记录数据。

5. 改变负载电阻RL的值，观察输出信号的变化，并记录数据。

6. 使用示波器观察输出信号的相位，并与输入信号进行比较。

五、实验结果与分析1. 输入阻抗测量：通过测量输入信号和基极电压，可以计算出射极跟随器的输入阻抗。

实验结果表明，射极跟随器的输入阻抗较高，有利于信号源与放大电路之间的匹配。

2. 输出阻抗测量：通过测量空载输出电压和接入负载后的输出电压，可以计算出射极跟随器的输出阻抗。

实验结果表明，射极跟随器的输出阻抗较低，有利于驱动负载。

3. 电压放大倍数测量：通过测量输入信号和输出信号的幅度，可以计算出射极跟随器的电压放大倍数。

实验结果表明，射极跟随器的电压放大倍数接近于1，说明其具有电压跟随特性。

4. 相位测量：通过观察输入信号和输出信号的相位，可以判断射极跟随器的相移情况。

实验结果表明，射极跟随器的输入信号和输出信号同相，说明其具有较好的相移特性。
