电磁感应中的综合问题

电磁感应现象习题综合题附答案一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，光滑的长平行金属导轨宽度d=50cm ，导轨所在的平面与水平面夹角θ=37°，导轨上端电阻R=0.8Ω，其他电阻不计．导轨放在竖直向上的匀强磁场中，磁感应强度B=0.4T ．金属棒ab 从上端由静止开始下滑，金属棒ab 的质量m=0.1kg ．（sin37°=0.6，g=10m/s 2）（1）求导体棒下滑的最大速度；（2）求当速度达到5m/s 时导体棒的加速度；（3）若经过时间t ，导体棒下滑的垂直距离为s ，速度为v ．若在同一时间内，电阻产生的热与一恒定电流I 0在该电阻上产生的热相同，求恒定电流I 0的表达式（各物理量全部用字母表示）．【答案】（1）18.75m/s （2）a=4.4m/s 2（3222mgs mv Rt【解析】【分析】根据感应电动势大小与安培力大小表达式，结合闭合电路欧姆定律与受力平衡方程，即可求解；根据牛顿第二定律，由受力分析，列出方程，即可求解；根据能量守恒求解；解：（1）当物体达到平衡时，导体棒有最大速度，有：sin cos mg F θθ= ， 根据安培力公式有： F BIL =， 根据欧姆定律有： cos E BLv I R Rθ==， 解得： 222sin 18.75cos mgR v B L θθ==； （2）由牛顿第二定律有：sin cos mg F ma θθ-= ，cos 1BLv I A Rθ==， 0.2F BIL N ==， 24.4/a m s =；（3）根据能量守恒有：22012mgs mv I Rt =+ ， 解得： 202mgs mv I Rt -=2．如图甲所示，MN 、PQ 两条平行的光滑金属轨道与水平面成θ = 30°角固定，M 、P 之间接电阻箱R ，导轨所在空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B = 1T ．质量为m 的金属杆ab 水平放置在轨道上，其接入电路的电阻值为r ，现从静止释放杆ab ，测得最大速度为v m ．改变电阻箱的阻值R ，得到v m 与R 的关系如图乙所示．已知轨距为L = 2m ，重力加速度g 取l0m/s 2，轨道足够长且电阻不计．求：(1)杆ab 下滑过程中流过R 的感应电流的方向及R =0时最大感应电动势E 的大小； (2)金属杆的质量m 和阻值r ；(3)当R =4Ω时，求回路瞬时电功率每增加2W 的过程中合外力对杆做的功W ． 【答案】(1)电流方向从M 流到P ，E =4V (2)m =0.8kg ，r =2Ω (3)W =1.2J 【解析】本题考查电磁感应中的单棒问题，涉及动生电动势、闭合电路欧姆定律、动能定理等知识．(1)由右手定则可得，流过R 的电流方向从M 流到P 据乙图可得，R=0时，最大速度为2m/s ，则E m = BLv = 4V (2)设最大速度为v ，杆切割磁感线产生的感应电动势 E = BLv 由闭合电路的欧姆定律EI R r=+ 杆达到最大速度时0mgsin BIL θ-= 得 2222sin sin B L mg mg v R r B Lθθ=+ 结合函数图像解得：m = 0.8kg 、r = 2Ω(3)由题意：由感应电动势E = BLv 和功率关系2E P R r =+得222B L V P R r=+则22222221B L V B L V P R r R r∆=-++ 再由动能定理22211122W mV mV =- 得22()1.22m R r W P J B L +=∆=3．图中装置在水平面内且处于竖直向下的匀强磁场中，足够长的光滑导轨固定不动。

习题课三电磁感应中的综合问题课后·训练提升基础巩固一、选择题(第1~2题为单选题,第3~6题为多选题)1.如图所示,垂直于导体框平面向里的匀强磁场的磁感应强度为B,导体ef的长为l,ef的电阻为r,外电阻阻值为R,其余电阻不计。

ef与导体框接触良好,当ef在外力作用下向右以速度v匀速运动时,ef两端的电压为( )A.BlvB.BlvRR+r C.BlvrR+rD.BlvrR,导体棒切割磁感线产生的感应电动势为E=Blv,ef两端的电压相当于电源的路端电压,根据闭合电路欧姆定律得U ef=ER总·R=BlvR+rR,选项B正确。

2.在竖直向上的匀强磁场中,水平放置一个不变形的单匝金属圆线圈,规定线圈中感应电流的正方向如图甲所示,当磁场的磁感应强度B随时间t 按图乙所示变化时,下列选项能正确表示线圈中感应电动势E变化的是( )内,磁感应强度均匀增大,根据楞次定律,线圈中感应电流为负方向,且保持不变;1~3s内,磁感应强度不变,线圈中感应电流为零;3~5s 内,磁感应强度均匀减小,线圈中感应电流为正方向,且保持不变;0~1s内和3~5s内磁场的变化率之比为2∶1,即感应电动势之比为2∶1,可得出感应电动势图像为B,选项B正确。

3.由螺线管、电阻和水平放置的平行板电容器组成的电路如图所示,其中,螺线管匝数为n,横截面积为S,电容器两极板间距为d。

螺线管处于竖直向上的匀强磁场中,一质量为m、电荷量为q的带正电颗粒悬停在电容器中,重力加速度大小为g,则( )A.磁感应强度均匀增大B.磁感应强度均匀减小C.磁感应强度变化率为nmgdqSD.磁感应强度变化率为mgdnqS,带正电颗粒悬停在电容器中,粒子受重力与静电力作用,故静电力竖直向上,电容器下极板带正电,即通电螺线管的下端为电源正极,根据电源内部的电流由负极流向正极,由安培定则可知磁感应强度均匀减小,选项A错误,B正确。

带正电颗粒悬停在电容器中,粒子受重力与静电力作用,有qE=mg,根据法拉第电磁感应定律有E电=nΔΦΔt =nΔBΔtS,且E=E电d,联立解得ΔBΔt =mgdnqS,选项C错误,D正确。

电磁感应中动力学、能量转化的综合问题摘要：电磁感应过程实质是不同形式的能量转化的过程，弄清楚物体的受力情况和运动状态情况，对解决这类问题至关重要。

本文主要通过几道典型性的例题来说明这个问题。

关键词：导体切割；能量与做功；问题解答定西市教育科学规划课题研究成果（课题编号dx﹝2012﹞ghb94）在电磁感应中由于导体切割磁感线，闭合回路中就会产生的感应电流i，i在磁场中就会受到安培力f的作用，因此，力学知识和运动学知识对解决这类电磁感应问题是很重要的。

所以学好力学知识对电磁学问题的解决很有帮助。

具体主要有以下两种情况。

一、电磁感应现象中的动态分析要把力学知识应用在电磁感应现象中，我们的具体思路是：电源→电路→受力情况→功、能问题。

例1.有一个间距为l的导轨，是金属制成的，固定在地面上，金属导轨接有一个电阻，它的阻值是r。

有一个匀强磁场，其磁感强度的大小是b，方向与导轨垂直，有一个导体棒质量大小是m，在其左侧连有一个弹簧，刚开始，弹簧没有伸长也没有缩短，它以v0的速度朝右滑动，这个导体棒一会儿朝右运动，一会儿朝左运动，但它们的接触很好。

求：1.刚开始时导体棒由于产生电流而在磁场中受到的力。

2.导体棒在运动的过程中，有一时刻速度为零，设这时它的势能为ep，在这一过程中，由于导体中有了电流，故而做功，求它的功w1和产生的热量q1各是多少？3.这个棒来回运动，它最后还是要停下来，问它将停在什么地方？在整个过程中，产生了多少的热量q？【解题分析】这个题考查电磁感应中的有关能量的问题，解答本题的关键是：1.受力分析→确定安培力的大小和方向→确定电流的方向；2.两个棒受到安培力的关系→受力分析→力f的大小；3.产生的热量→电动势→速度→位移。

【解析】1.在刚开始时由于棒切割磁感线，故产生了一个电动势，由于这个电动势而回路中有了电流，对棒分析，可知它受到一个磁场力，对以上各式解方程可得：，由右手定则和左手定则判断可知，安培力方向向左。

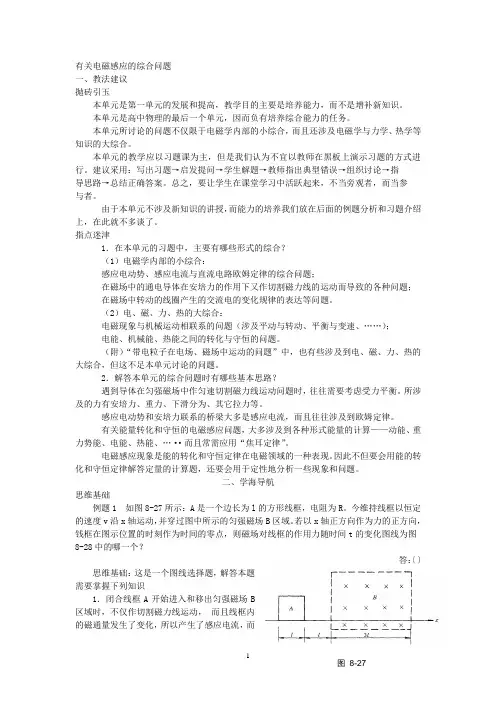

有关电磁感应的综合问题一、教法建议抛砖引玉本单元是第一单元的发展和提高，教学目的主要是培养能力，而不是增补新知识。

本单元是高中物理的最后一个单元，因而负有培养综合能力的任务。

本单元所讨论的问题不仅限于电磁学内部的小综合，而且还涉及电磁学与力学、热学等知识的大综合。

本单元的教学应以习题课为主，但是我们认为不宜以教师在黑板上演示习题的方式进行。

建议采用：写出习题→启发提问→学生解题→教师指出典型错误→组织讨论→指导思路→总结正确答案。

总之，要让学生在课堂学习中活跃起来，不当旁观者，而当参与者。

由于本单元不涉及新知识的讲授，而能力的培养我们放在后面的例题分析和习题介绍上，在此就不多谈了。

指点迷津1．在本单元的习题中，主要有哪些形式的综合？（1）电磁学内部的小综合：感应电动势、感应电流与直流电路欧姆定律的综合问题；在磁场中的通电导体在安培力的作用下又作切割磁力线的运动而导致的各种问题；在磁场中转动的线圈产生的交流电的变化规律的表达等问题。

（2）电、磁、力、热的大综合：电磁现象与机械运动相联系的问题（涉及平动与转动、平衡与变速、……）；电能、机械能、热能之间的转化与守恒的问题。

（附）“带电粒子在电场、磁场中运动的问题”中，也有些涉及到电、磁、力、热的大综合，但这不足本单元讨论的问题。

2．解答本单元的综合问题时有哪些基本思路？遇到导体在匀强磁场中作匀速切割磁力线运动问题时，往往需要考虑受力平衡。

所涉及的力有安培力、重力、下滑分为、其它拉力等。

感应电动势和安培力联系的桥梁大多是感应电流，而且往往涉及到欧姆定律。

有关能量转化和守恒的电磁感应问题，大多涉及到各种形式能量的计算——动能、重力势能、电能、热能、…··而且常需应用“焦耳定律”。

电磁感应现象是能的转化和守恒定律在电磁领域的一种表现。

因此不但要会用能的转化和守恒定律解答定量的计算题，还要会用于定性地分析一些现象和问题。

二、学海导航思维基础例题1 如图8-27所示：A是一个边长为l的方形线框，电阻为R。

专项四电磁感应综合问题电磁感应综合问题，涉及力学知识〔如牛顿运动定律、功、动能定理、动量和能量守恒定律等〕、电学知识〔如电磁感应定律、楞次定律、直流电路知识、磁场知识等〕等多个知识点，其具体应用可分为以下两个方面：〔1〕受力情况、运动情况的动态分析。

思考方向是：导体受力运动产生感应电动势→感应电流→通电导体受安培力→合外力变化→加速度变化→速度变化→感应电动势变化→……，周而复始，循环结束时，加速度等于零，导体达到稳定运动状态。

要画好受力图，抓住a =0时，速度v 达最大值的特点。

〔2〕功能分析，电磁感应过程往往涉及多种能量形势的转化。

例如：如下图中的金属棒ab 沿导轨由静止下滑时，重力势能减小，一部分用来克服安培力做功转化为感应电流的电能，最终在R 上转转化为焦耳热，另一部分转化为金属棒的动能、假设导轨足够长，棒最终达到稳定状态为匀速运动时，重力势能用来克服安培力做功转化为感应电流的电能，因此，从功和能的观点人手，分析清晰电磁感应过程中能量转化的关系，往往是解决电磁感应问题的重要途径、【例1】如图1所示，矩形裸导线框长边的长度为2l ，短边的长度为l ，在两个短边上均接有电阻R ，其余部分电阻不计，导线框一长边与x 轴重合，左边的坐标x=0，线框内有一垂直于线框平面的磁场，磁场的感应强度满足关系)sin(l xB B 20π=。

一光滑导体棒AB 与短边平行且与长边接触良好，电阻也是R ，开始时导体棒处于x=0处，从t=0时刻起，导体棒AB 在沿x 方向的力F 作用下做速度为v 的匀速运动，求：〔1〕导体棒AB 从x=0到x=2l 的过程中力F 随时间t 变化的规律；〔2〕导体棒AB 从x=0到x=2l 的过程中回路产生的热量。

答案：〔1〕)()(sin v l t R l vtv l B F 203222220≤≤=π 〔2〕Rv l B Q 32320= 【例2】如图2所示，两条互相平行的光滑金属导轨位于水平面内，它们之间的距离为l =0.2m ，在导轨的一端接有阻值为R=0.5Ω的电阻，在x ≥0处有一与水平面垂直的均匀磁场，磁感强度B=0.5T 。

电磁感应综合问题分析一、电磁感应中的电路和图像问题1.粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行．现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移出过程中线框一边a 、b 两点间的电势差绝对值最大的是( )2．如图所示，MN 、PQ 是间距为L 的平行金属导轨，置于磁感应强度为B 、方向垂直导轨所在平面向里的匀强磁场中，M 、P 间接有一阻值为R 的电阻．一根与导轨接触良好、有效阻值为R 2的金属导线ab 垂直导轨放置，并在水平外力F 的作用下以速度v 向右匀速运动，则(不计导轨电阻) ( )A ．通过电阻R 的电流方向为P →R →MB ．a 、b 两点间的电压为BL vC ．a 端电势比b 端电势高D ．外力F 做的功等于电阻R 上产生的焦耳热3．一矩形线圈abcd 位于一随时间变化的匀强磁场内，磁场方向垂直线圈所在的平面向里(如图甲所示)，磁感应强度B 随时间t 变化的规律如图乙所示．以I 表示线圈中的感应电流(图甲中线圈上箭头方向为电流的正方向)，则下列选项中能正确表示线圈中电流I 随时间t 变化规律的是( )4．如图所示，两个相邻的有界匀强磁场区域，方向相反，且垂直纸面，磁感应强度的大小均为B ，以磁场区左边界为y 轴建立坐标系，磁场区域在y 轴方向足够长，在x 轴方向宽度均为a .矩形导线框ABCD 的CD 边与y 轴重合，AD 边长为a .线框从图示位置水平向右匀速穿过两磁场区域，且线框平面始终保持与磁场垂直，线框中感应电流i 与线框移动距离x 的关系图象正确的是(以逆时针方向为电流的正方向)( )5.如图所示，两根足够长的光滑金属导轨水平平行放置，间距为l＝1 m，cd间、de间、cf 间分别接阻值为R＝10 Ω的电阻．一阻值为R＝10 Ω的导体棒ab以速度v＝4 m/s匀速向左运动，导体棒与导轨接触良好；导轨所在平面存在磁感应强度大小为B＝0.5 T、方向竖直向下的匀强磁场．下列说法中正确的是()A．导体棒ab中电流的流向为由b到aB．cd两端的电压为1 VC．de两端的电压为1 VD．fe两端的电压为1 V6.如图甲所示，圆形导线框固定在匀强磁场中，磁感线的方向与导线框所在平面垂直．规定磁场的正方向垂直纸面向里，磁感应强度B随时间变化的规律如图乙所示．若规定顺时针方向为感应电流i的正方向，下列各图中正确的是()7.如图甲所示，水平面上的两光滑金属导轨平行固定放置，间距d＝0.5 m，电阻不计，左端通过导线与阻值R＝2 Ω的电阻连接，右端通过导线与阻值R L＝4 Ω的小灯泡L连接．在CDFE矩形区域内有竖直向上的匀强磁场，CE长l＝2 m，有一阻值r＝2 Ω的金属棒PQ放置在靠近磁场边界CD处．CDFE区域内磁场的磁感应强度B随时间变化规律如图乙所示．在t＝0至t＝4 s内，金属棒PQ保持静止，在t＝4 s时使金属棒PQ以某一速度进入磁场区域并保持匀速运动．已知从t＝0开始到金属棒运动到磁场边界EF处的整个过程中，小灯泡的亮度没有发生变化．求：(1)通过小灯泡的电流；(2)金属棒PQ在磁场区域中运动的速度大小．二、电磁感应中的动力学和能量问题8.如图所示，两足够长平行金属导轨固定在水平面上，匀强磁场方向垂直导轨平面向下，金属棒ab 、cd 与导轨构成闭合回路且都可沿导轨无摩擦滑动，两金属棒ab 、cd 的质量之比为2∶1.用一沿导轨方向的恒力F 水平向右拉金属棒cd ，经过足够长时间以后( )A ．金属棒ab 、cd 都做匀速运动B ．金属棒ab 上的电流方向是由b 向aC ．金属棒cd 所受安培力的大小等于2F/3D ．两金属棒间距离保持不变9.如图所示电路，两根光滑金属导轨平行放置在倾角为θ的斜面上，导轨下端接有电阻R ，导轨电阻不计，斜面处在竖直向上的匀强磁场中，电阻可忽略不计的金属棒ab 质量为m ，受到沿斜面向上且与金属棒垂直的恒力F 的作用．金属棒沿导轨匀速下滑，则它在下滑高度h 的过程中，以下说法正确的是（ ）A ．作用在金属棒上各力的合力做功为零B ．重力做的功等于系统产生的电能C ．金属棒克服安培力做的功等于电阻R 上产生的焦耳热D ．金属棒克服恒力F 做的功等于电阻R 上产生的焦耳热10.如图所示，相距为L 的两条足够长的光滑平行金属导轨与水平面的夹角为θ，上端接有定值电阻R ，匀强磁场垂直于导轨平面，磁感应强度为B .将质量为m 的导体棒由静止释放，当速度达到v 时开始匀速运动，此时对导体棒施加一平行于导轨向下的拉力，并保持拉力的功率恒为P ，导体棒最终以2v 的速度匀速运动．导体棒始终与导轨垂直且接触良好不计导轨和导体棒的电阻，重力加速度为g .下列选项正确的是( )A ．P ＝2mg v sin θB ．P ＝3mg v sin θC ．当导体棒速度达到v 2时加速度大小为g 2sin θ D ．在速度达到2v 以后匀速运动的过程中，R 上产生的焦耳热等于拉力所做的功11.如图，两根足够长光滑平行金属导轨PP ′、QQ ′倾斜放置，匀强磁场垂直于导轨平面，导轨的上端与水平放置的两金属板M 、N 相连，板间距离足够大，板间有一带电微粒，金属棒ab 水平跨放在导轨上，下滑过程中与导轨接触良好，现同时由静止释放带电微粒和金属棒ab ，则( )A ．金属棒ab 最终可能匀速下滑B ．金属棒ab 一直加速下滑C ．金属棒ab 下滑过程中M 板电势高于N 板电势D ．带电微粒不可能先向N 板运动后向M 板运动12.如图甲所示，足够长的光滑平行金属导轨MN 、PQ 竖直放置，其宽度L ＝1 m ，一匀强磁场垂直穿过导轨平面，导轨的上端M 与P 之间连接阻值为R ＝0.40 Ω的电阻，质量为m ＝0.01 kg 、电阻为r ＝0.30 Ω的金属棒ab 紧贴在导轨上．现使金属棒ab 由静止开始下滑，下滑过程中ab 始终保持水平，且与导轨接触良好，其下滑距离x 与时间t 的关系如图乙所示，图象中的OA段为曲线，AB段为直线，导轨电阻不计，g＝10 m/s2(忽略ab棒运动过程中对原磁场的影响)，求：甲乙(1)磁感应强度B的大小；(2)金属棒ab在开始运动的1.5 s内，通过电阻R的电荷量；(3)金属棒ab在开始运动的1.5 s内，电阻R上产生的热量．。

构建知识网络：考情分析：楞次定律、法拉第电磁感应定律是电磁学部分的重点，也是高考的重要考点。

高考常以选择题的形式考查电磁感应中的图像问题和能量转化问题，以计算题形式考查导体棒、导线框在磁场中的运动、电路知识的相关应用、牛顿运动定律和能量守恒定律在导体运动过程中的应用等。

备考时我们需要重点关注，特别是导体棒的运动过程分析和能量转化分析。

重点知识梳理：一、感应电流1．产生条件闭合电路的部分导体在磁场内做切割磁感线运动穿过闭合电路的磁通量发生变化2．方向判断右手定则：常用于切割类楞次定律：常用于闭合电路磁通量变化类3．“阻碍”的表现阻碍磁通量的变化增反减同阻碍物体间的相对运动来拒去留阻碍原电流的变化自感现象二、电动势大小的计算适用过程表达公式备注n匝线圈内的磁通量发生变化E＝nΔΦΔｔ(1)当S不变时，E＝nSΔＢΔｔ；(2)当B不变时，E＝nBΔＳΔｔ导体做切割磁感线的运E＝Blv (1)E＝Blv的适用条件：动v⊥l，v⊥B；(2)当v与B平行时：E＝0导体棒在磁场中以其中一端为圆心转动垂直切割磁感线三、电磁感应问题中安培力、电荷量、热量的计算1．导体切割磁感线运动，导体棒中有感应电流，受安培力作用，根据E＝Blv，I＝ER，F＝BIl，可得F＝B2l2v/R.2．闭合电路中磁通量发生变化产生感应电动势，电荷量的计算方法是根据E＝ΔΦΔt，I＝ER，q＝IΔt则q＝ΔΦ/R，若线圈匝数为n，则q＝nΔΦ/R.3．电磁感应电路中产生的焦耳热，当电路中电流恒定时，可以用焦耳定律计算，当电路中电流发生变化时，则应用功能关系或能量守恒定律计算．四、自感现象与涡流自感电动势与导体中的电流变化率成正比，比例系数称为导体的自感系数L。

线圈的自感系数L 与线圈的形状、长短、匝数等因数有关系。

线圈的横截面积越大，匝数越多，它的自感系数就越大。

带有铁芯的线圈其自感系数比没有铁芯的大得多。

【名师提醒】典型例题剖析：考点一：楞次定律和法拉第电磁感应定律【典型例题1】(2016·浙江高考)如图所示，a、b两个闭合正方形线圈用同样的导线制成，匝数均为10匝，边长l a＝3l b，图示区域内有垂直纸面向里的匀强磁场，且磁感应强度随时间均匀增大，不考虑线圈之间的相互影响，则()A．两线圈内产生顺时针方向的感应电流B．a、b线圈中感应电动势之比为9∶1C．a、b线圈中感应电流之比为3∶4D ．a 、b 线圈中电功率之比为3∶1【答案】B【变式训练1】（2015·江苏高考）做磁共振(MRI)检查时，对人体施加的磁场发生变化时会在肌肉组织中产生感应电流．某同学为了估算该感应电流对肌肉组织的影响，将包裹在骨骼上的一圈肌肉组织等效成单匝线圈，线圈的半径r ＝5.0 cm ，线圈导线的截面积A ＝0.80 cm 2，电阻率ρ＝1.5 Ω·m.如图所示，匀强磁场方向与线圈平面垂直，若磁感应强度B 在0.3 s 内从 1.5 T 均匀地减为零，求：(计算结果保留一位有效数字)(1)该圈肌肉组织的电阻R ；(2)该圈肌肉组织中的感应电动势E ；(3)0.3 s 内该圈肌肉组织中产生的热量Q. 【答案】：(1)6×103Ω(2)4×10－2V(3)8×10－8J【解析】：(1)由电阻定律R ＝ρ2πrA ，代入数据解得R ＝6×103Ω(2)感应电动势E ＝ΔB Δt πr 2，代入数据解得E ＝4×10－2V(3)由焦耳定律得Q ＝E2RΔt ，代入数据解得Q ＝8×10－8J【名师提醒】1.灵活应用楞次定律中“阻碍”的推广含义：(1)阻碍原磁通量的变化——“增反减同”；(2)阻碍相对运动——“来拒去留”；(3)阻碍原电流的变化(自感现象)——“增反减同”；(4)使线圈平面有扩大或缩小的趋势——“增缩减扩”。

[电磁感应] 电磁感应综合问题包含次级知识点：电路问题、图像问题、动力学问题、能量问题【知识点总结】本部分内容包含：电磁感应中的动力学问题、电磁感应中的能量问题、电磁感应中的图像问题，电磁感应的电路问题，在利用能的转化和守恒定律解决电磁感应的问题时,要注意分析安培力做功的情况,因为安培力做的功是电能和其他形式的能之间相互转化的“桥梁”。

考点1. 电磁感应中的动力学问题1.电磁感应中产生的感应电流在磁场中将受到安培力的作用，因此，电磁感应问题往往跟力学问题联系在一起，解决这类电磁感应中的力学问题，不仅要应用电磁学中的有关规律，如楞次定律、法拉第电磁感应定律、左右手定则、安培力的计算公式等，还要应用力学中的有关规律，如牛顿运动定律、动量定理、动能定理、动量守恒定律、机械能守恒定律等。

要将电磁学和力学的知识综合起来应用。

2.电磁感应与动力学、运动学结合的动态分析，思考方法是：电磁感应现象中感应电动势→感应电流→通电导线受安培力→合外力变化→加速度变化→速度变化→感应电动势变化→……周而复始地循环，循环结束时，加速度等于零，导体达到稳定状态．考点2.带电粒子在复合场中的运动实例1.在电磁感应现象中，切割磁感线的导体或磁通量发生变化的回路将产生感应电动势，该导体或回路就相当于电源，将它们接上电阻等用电器，便可对用电器供电，在回路中形成电流；将它们接上电容器，便可使电容器充电，因此电磁感应问题又往往跟电路问题联系在一起。

解决这类问题，不仅要考虑电磁感应中的有关规律，如右手定则、楞次定律和法拉第电磁感应定律等，还要应用电路中的有关规律，如欧姆定律、串联、并联电路电路的性质等。

2. 解决电磁感应中的电路问题，必须按题意画出等效电路图，将感应电动势等效于电源电动势，产生感应电动势的导体的电阻等效于内电阻，求电动势要用电磁感应定律，其余问题为电路分析及闭合电路欧姆定律的应用。

3. 一般解此类问题的基本思路是：①明确哪一部分电路产生感应电动势，则这部分电路就是等效电源②正确分析电路的结构，画出等效电路图③结合有关的电路规律建立方程求解．考点3.电磁感应中的能量问题1. 产生和维持感应电流的存在的过程就是其它形式的能量转化为感应电流电能的过程。

电磁感应综合问题1.掌握应用动量定理处理电磁感应问题的思路。

2.掌握应用动量守恒定律处理电磁感应问题的方法。

3.熟练应用楞次定律与法拉第电磁感应定律解决问题。

4.会分析电磁感应中的图像问题。

5.会分析电磁感应中的动力学与能量问题。

电磁感应中的动力学与能量问题1(2024·河北·模拟预测)如图甲所示，水平粗糙导轨左侧接有定值电阻R =3Ω，导轨处于垂直纸面向外的匀强磁场中，磁感应强度B =1T ，导轨间距L =1m 。

一质量m =1kg ，阻值r =1Ω的金属棒在水平向右拉力F 作用下由静止开始从CD 处运动，金属棒与导轨间动摩擦因数μ=0.25，金属棒的v -x 图像如图乙所示，取g =10m/s 2，求：(1)x =1m 时，安培力的大小；(2)从起点到发生x =1m 位移的过程中，金属棒产生的焦耳热；(3)从起点到发生x =1m 位移的过程中，拉力F 做的功。

【答案】(1)0.5N ；(2)116J ；(3)4.75J 【详解】(1)由图乙可知，x =1m 时，v =2m/s ，回路中电流为I =E R +r =BLv R +r=0.5A安培力的大小为F 安=IBL =0.5N (2)由图乙可得v =2x金属棒受到的安培力为F A =IBL =B 2L 2v R +r=x2(N )回路中产生的焦耳热等于克服安培力做的功，从起点到发生x =1m 位移的过程中，回路中产生的焦耳热为Q =W 安=F A x =0+0.52×1J =0.25J金属棒产生的焦耳热为Q 棒=r R +rQ =116J(3)从起点到发生x =1m 位移的过程中，根据动能定理有W F -W 安-μmgx =12mv 2解得拉力F 做的功为W F =4.75J1．电磁感应综合问题的解题思路2．求解焦耳热Q 的三种方法(1)焦耳定律：Q =I 2Rt ，适用于电流恒定的情况；(2)功能关系：Q =W 克安(W 克安为克服安培力做的功)；(3)能量转化：Q =ΔE (其他能的减少量)。
