东北大学微机原理第三讲

格式：ppt
大小：2.06 MB
文档页数：42

下载文档原格式

/ 42

微机原理与接口技术试验指导书-东北大学秦皇岛分校

统计学实验指导书董明涛编写东北大学秦皇岛分校二○一六年十月前言“统计学原理”是经济学专业的必修课，为了帮助学生更好地学习统计学原理这门课程，编写了本实验指导书。

由于统计学原理课程是一门理论与实践结合性很强的学科，因此，在“统计学原理”课程中，需要学生在对理论进行深入理解的基础上，针对实际问题能够运用统计分析工具进行分析。

本指导书重点介绍统计分析工具SPSS的一些基本应用，主要包括数据文件的建立、编辑、修改、数据文件的整理；数据的预处理与统计描述；SPSS假设检验；回归分析等。

本指导书的另一个重要目的是要帮助学生更好地掌握理论知识和应用理论知识，这一思路贯穿于本书。

由于作者水平有限，书中难免有不足与错误之处，敬请批评指正。

目录实验一 SPSS数据基本操作 (4)实验二假设检验的SPSS过程 (15)实验三相关与回归分析的SPSS过程 (20)实验四时间序列分析的SPSS过程 (25)实验一SPSS基本数据操作实验目的1. 掌握SPSS数据文件的建立。

2. 掌握SPSS数据文件的编辑。

3. 掌握数据的一般预处理过程。

实验内容1：认知SPSS实验任务打开SPSS软件，并了解其窗口结构。

实验步骤步骤1：打开SPSS软件。

双击SPSS桌面图标后，计算机屏幕上出现一个对话框，如图所示：注释：对话框包括一个六选一单选对话框和一个复选对话框，其内容为：Run the tutorial 运行操作指南；● Type in data 输入数据选项，建立新的数据集时可选择此项；● Run an existing query 运行一个已经存在的数据文件选项；● Create new query using Database Wizard 用数据库处理工具建立新文件；● Open an existing date source 打开一个已经存在的数据文件；● Open another type of file 打开其他类型的文件。

东北大学微机原理考试复习题

微机原理复习题一、选择题1.8086系统在最大模式增加总线控制器A. 提高总线驱动能力C.解决总线的共享控制和产生总线控制信号年诞生至今已经历四个发展阶段，但就其工作原理而言，都基于A 、二进制B 、存储程序C 、程序控制D 、存储程序和程序控制 3.微处理器主要包括（MOV AL, FFH ADD AL, 01H6.8086/8088 CPU 内部有一个始终指示下条指令偏移地址的部件是8088/8086系统中，可以用于间接寻址的寄存器为冯诺依曼提出的（AB ）概念。

8288的目的___C ______B.控制协处理器工作 D.以上都不是2.电子计算机自 1946A. 运算器和总线接口B. 控制器和寄存器组C.运算器和寄存器组D.运算器、控制器、寄存器组、总线接口 4.指令 MOV AX, MASK[BX][SI] 中源操作数的寻址方式为（DA.寄存器寻址B. 变址寻址C.基址变址寻址D.相对基址变址寻址5.执行下列两条指令后,标志位CF 为(C )A.为0B. 变反C.为1D. 不变A.SPB.CSC.IPD.BP7.8. 9.10. A. BX ，SI ，DI ，BPB. AX ，SI ，CX ， BPC. AX ， BX ， CX ， DX在DMA 方式下，将内存数据传送到外设的路径是 A.CPU T DMA T外设B.内存T 数据总线 T 外设C.内存T CPU T 总线T 外设从8086CPU 的内部结构看，其是由 A.控制器和20位物理地址加法器 C.执行单元和总线接口单元 RESET 信号有效后,A. 0FFFFFHD.内存 T DMA T数据总线 T 外设两部分组成 B.运算器和总线接口 D.控制器和运算器8086CPU 的启动地址_C B. 0FFFFHC. 0FFFF0HD. 00000HCPU 响应INTR 和NMI 中断时，相同的必要条件是CPU 与外设间数据传送的控制方式有（D ）B. DMA 方式F 列哪种表示正确A. 有效地址确定内存单元在整个寻址范围内的位置B. 物理确定内存单元在整个寻址范围内的位置C. 偏移地址确定内存单元在整个寻址范围内的位置D. 有效地址就是物理地址8086系统中，中断优先级最低的是 _D8086CPU 对I/O 接口编址采用 A 、I/O 端口和存储器统一编址 C 、I/O 端口单独编址F 列那种方法可用于存放在 AX 和［BX ］内两个无符号数比较11. 12.13.14.15.16. 17.18.19.20. 21.22.A.当前指令执行结束B.允许中断C.当前访问内存结束D.总线空闲通常，中断服务程序中的一条 STI 指令目的是（D ）A. 允许低一级中断产生B. 开放所有可屏蔽中断C.允许同级中断产生指令MOV AX, ［3070H ］中源操作数的寻址方式为 A.寄存器间接寻址B.立即寻址D.允许高一级中断产生C.直接寻址D.变址寻址8088 CPU 用来区分是访冋内存还是访冋I/O 端口的控制信号是（C ） A.MRDC （非） B.RD（非）C. M （非） /IOD.M/IO （非）A.中断方式 C. 程序控制方式D. 以上三种都是8086 CPU 内标志寄存器中的控制标志位占（C ）A.9位B.6位C.3位D.16 位8086 CPU 中，（B ）引脚信号是决定最大或最小工作模式的控制信号。

东北大学微机原理考试复习题..

东北⼤学微机原理考试复习题..微机原理复习题⼀、选择题1. 8086系统在最⼤模式增加总线控制器8288的⽬的___C______A.提⾼总线驱动能⼒B.控制协处理器⼯作C.解决总线的共享控制和产⽣总线控制信号D.以上都不是2. 电⼦计算机⾃1946年诞⽣⾄今已经历四个发展阶段，但就其⼯作原理⽽⾔，都基于冯·诺依曼提出的（AB ）概念。

A、⼆进制B、存储程序C、程序控制D、存储程序和程序控制3. 微处理器主要包括（ D ）。

A.运算器和总线接⼝B.控制器和寄存器组C.运算器和寄存器组D.运算器、控制器、寄存器组、总线接⼝4. 指令MOV AX, MASK[BX][SI]中源操作数的寻址⽅式为 ( D )A.寄存器寻址B.变址寻址C.基址变址寻址D.相对基址变址寻址5. 执⾏下列两条指令后，标志位CF为 ( C )MOV AL, FFHADD AL, 01HA.为0B.变反C.为1D.不变6. 8086/8088 CPU内部有⼀个始终指⽰下条指令偏移地址的部件是（C）A.SPB.CSC.IPD.BP7. 8088/8086系统中，可以⽤于间接寻址的寄存器为 A 。

A. BX，SI，DI，BPB. AX，SI，CX，BPC. AX，BX，CX，DX8. 在DMA⽅式下，将内存数据传送到外设的路径是 ( B )A.CPU→DMAC→外设B.内存→数据总线→外设C.内存→CPU→总线→外设D.内存→DMAC→数据总线→外设9. 从8086CPU的内部结构看，其是由 C 两部分组成A. 控制器和20位物理地址加法器B. 运算器和总线接⼝C. 执⾏单元和总线接⼝单元D. 控制器和运算器10. RESET信号有效后，8086CPU的启动地址 C 。

A. 0FFFFFHB. 0FFFFHC. 0FFFF0HD. 00000H11. CPU响应INTR和NMI中断时，相同的必要条件是 ( A )A.当前指令执⾏结束B.允许中断C.当前访问内存结束D.总线空闲12. 通常，中断服务程序中的⼀条STI指令⽬的是 ( D )A.允许低⼀级中断产⽣B.开放所有可屏蔽中断C.允许同级中断产⽣D.允许⾼⼀级中断产⽣13. 指令MOV AX, [3070H]中源操作数的寻址⽅式为 C 。

东北大学_微机原理实验报告及答案_简单IO扩展

3、理解程序清单中IN和OUT指令的作用。
4、写出实验源程序，并给出注释。
DATE SEGMENT
ASSUMECS:DATE
ORG 100H
START:MOV D0H
OUTDX,AL
JMP START
DATE ENDS
ENDSTART
思考题
1DATE SEGMENT
JMP START返回到开始
DATE ENDS 代码段结束
ENDSTART程序结束
注：双击鼠标，可放大图形
五、实验步骤
1、实验连线：
CPLD单元的输出端插孔CS0、CS1分别与244/273单元的片选信号CS244、CS273相连；
电平开关的输出端KK1~KK8分别与244/273单元的IN0~IN7对应连接；
244/273单元的输出端O0~O7分别与发光二极管的输入端LED 1~L ED8对应连接。
3、调试通过后，全速运行程序，观看实验结果。
4、编写实验报告，完成思考题与练习。
六、实验框图
七、思考与练习
1、KK1-KK4开关向上，让LED1-LED4发光二极管灯灭，而其它发光二极管灯保持不变，程序如何修改。
2、74LS244、74LS273的片选信号可以改变，若244/273的片选信号改为与CPLD单元中的CS2、CS3（04c0h、04d0h）相连，应如何修改程序中相应地址。
编辑：点击快捷图标[新建]，进入编辑系统。将编写好的源程序逐一输入，然后保存。这时在桌面上就会产生以new .asm命名的文件。
编译运行：选择[编译]菜单，点击[编译或连接]，对源程序进行汇编、连接，这时在屏幕左下方的窗口有信息显示：程序下传成功，编译，连接完成；然后点击快捷图标RUN，即运行程序。

东北大学微机原理解析

09:15:24

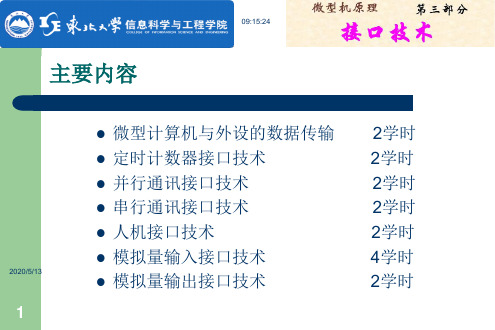

主要内容

2018/11/5

微型计算机与外设的数据传输定时计数器接口技术并行通讯接口技术串行通讯接口技术人机接口技术模拟量输入接口技术模拟量输出接口技术
2学时 2学时 2学时 2学时 2学时 4学时 2学时
1
09:15:24
第一章微型计算机与外设的数据传输

数据传送方式
1 程序传送方式
2018/11/5
无条件传送：确定外设接口已经准备就绪，直接传输信息。条件传送方式（查询方式）： Step 1：读取状态字（或状态引脚） Step 2：检测（相应位）是否满足“就绪”条件，不满足回到Step 1. Step 3：传送数据
21
09:15:24
2018/11/5
4
09:15:24
1.1 总线

工作原理当总线空闲且一个器件要与目的器件通信时，发起通信的器件驱动总线，发出地址和数据。其他以高阻态形式连接在总线上的器件如果收到（或能够收到）与自己相符的地址信息后，即接收总线上的数据。发送器件完成通信，将总线让出。
2018/11/5
5
12
09:15:24
1.2 输入输出接口

接口的功能寻址输入输出数据转换联络终端管理复位可编程错误检测
2018/11/5
13
09:15:24
1.2 输入输出接口

接口信号
数据数字量、模拟量、（开关量）状态命令
2018/11/5
14
09:15:24
冯· 诺依曼结构
2018/11/5
2
09:15:24

(完整word版)东北大学_微机原理实验报告及答案_8253定时计数器

六、参考程序
code segment
assume cs:code
org 100h
start: mov dx,04a6h
mov al,36h ;通道0
out dx,al
mov dx,04a0h
mov al,00h
out dx,al
mov al,40h
out dx,al
mov dx,04a6h
mov al,76h ;通道1
思考题
1
code segment
assume cs:code
org 100h
start: mov dx,04a6h
mov al,70h
out dx,al
mov dx,04a2h
mov al,02h
out dx,al
mov al,0h
out dx,al
jmp $
code ends
end start
2
code segment
out dx,al
mov dx,04a2h
mov al,02h
out dx,al
mov al,0h
out dx,al
mov dx,04a6h
mov al,0b6h ;通道2
out dx,al
mov dx,04a4h
mov al,2h
out dx,al
mov al,00h
out dx,al
：GATE信号无输入时为高电平
8253定时器/计数器电路
四、实验连线
1、实验连线：
CS0CS8253 CLK48253CLK0 OUT08253CLK1 OUT18253CLK2
OUT2示波器或发光二级管；
各通道门控信号GATE+5V

东北大学微机原理总复习

本课主要讲述微型机的组成部分CPU、系统总线、I/O接口、存储器的工作原理和连接。

组成：算数逻辑部件、累加器和寄存器组、控制器三、总线片总线、内总线、外总线并行总线、串行总线并行总线：DB、AB、CB并行总线扩展：地址锁存，分离地址总线和数据总线译码电路：对存储器或接口电路器件操作选择。

对地址总线上的编码数据进行译码。

74LS138、139、GAL等四、存储器与I/O接口1 接口部件准备好系统如何知道接口部件已经准备好数据等待CPU提取，或准备接受CPU送来的数据查询方式：检测接口状态寄存器中“准备好”位或管脚，准备好则传输数据无条件传送：确定外设接口已经准备就绪，直接传输信息。

条件传送方式（查询方式）：Step 1：读取状态字（或状态引脚）Step 2：检测（相应位）是否满足“就绪”条件，不满足回到Step 1.Step 3：传送数据中断方式：接口发中断请求响应中断，中断服务程序实现数据传输DMA方式：接口向DMA控制器发送请求，DMA控制器向CPU发送总线控制权请求DMA接管总线，传输数据2 优先级硬件确定：速度快，硬件开销大软件确定：简单、灵活、速度慢二者结合：3 要考虑的问题速度匹配问题总线的负载能力片选信号的产生机制4 接口接入总线要求输入缓冲：三态缓冲器，以便于数据总线相连。

输出锁存：将CPU写出的数据锁存，解决CPU与外设匹配的问题。

5 寻址各类信息在接口中进入不同的寄存器，通常称为I/O端口（port），每个端口有一个唯一的地址。

数据端口：对来自CPU和内存的数据或者发送到CPU和内存的数据起缓冲作用状态端口：存放外部设备或者接口部件本身的状态控制端口（命令端口）：存放CPU发出的命令，以便控制接口或设备的动作。

数据输入端口、状态端口：只读数据输出端口、控制端口：只写通常：数据输入端口和数据输出端口的地址一致，通过读写指令区分。

状态端口和命令端口地址一致。

有了端口地址，CPU与外设的IO操作归结为接口芯片各端口的读写操作。

北理工微机原理复习大纲

《微机原理与接口》复习大纲1、课程简介以Intel 8088 16位微处理器为背景，介绍了8088微处理器的结构；指令系统与汇编程序设计；存储器系统设计；输入/输出接口电路设计与中断控制器8259A；并行接口芯片8255；串行接口芯片8250；定时/计数器8253；模拟量输入输出电路及接口设计等内容。

2、课程重点章节及内容简介第一章基础知识1、常用数制：二、八、十、十六进制2、原码、反码与补码、带符号数的运算时的溢出判断3、常用逻辑门（与、或、非、与非、或非）、译码器（74LS138）与逻辑运算4、二进制编码：BCD与ASCII编码、奇偶校验5、微处理器的发展史：分代6、作业：3、4、5、6、9、10、11第二章微型计算机基础1、8088的内部结构（EU、BIU）、引脚与功能2、8088CPU的寄存器结构：通用、专用、标志寄存器3、8088微处理器的存储器组织、物理地址的计算4、8088总线周期5、8088CPU的最小/最大工作模式、典型操作时序图、最小模式下典型原理图的连接。

6、流水线技术、CACHE技术7、总线的功能、性能指标、常用总线8、作业：7、8、10、11、12、13、15、16、18第三章指令系统1、指令的格式、指令的执行时间2、寻址方式（1）立即寻址汇编格式：n n为8bit或16bit 功能：n为操作数本身（2）直接寻址 [n]功能：n为操作数的偏移地址（3）寄存器寻址汇编格式：R R为通用寄存器（4）寄存器间接寻址汇编格式：[R]功能：R的内容为操作数的偏移地址(5) 寄存器相对寻址汇编格式：X[R] X为8位或16bit功能：R+X为操作数偏移地址(6) 基址加变址寻址汇编格式：[BR][IR]功能：BR+IR为操作数的偏移地址注：BR=BX，BP、 IR=SI，DI(7) 相对基址加变址寻址汇编格式: X[BR][IR] X为16bit 功能: BR+IR+X为操作数的偏移地址(8) 隐含寻址如：MUL BL3、8086/8088指令A、数据传送指令(1) 通用数据传送指令① MOV d, s ② PUSH s③ POP d ④ XCHG d, s ⑤ XLAT注：d, s分别为目的、源操作数(地址)(2) 目标地址传送指令① LEA d, s ② LDS d, s ③ LES d, s(3) 标志位传送指令① LAH F ② SAH F ③ PUSH F ④ POP F(4) I/O数据传送指令① IN 累加器，端口号 ② OUT 端口号，累加器B、算术运算指令(1) 加法指令① ADD d, s ② ADC d, s ③ INC d(2) 减法指令① SUB d, s ② SBB d, s ③ DEC d ④ NEG d(3) 乘法指令① MUL s ② IMUL s(4) 除法指令① DIV s ② IDIV s ③ CBW 和CWDC、逻辑运算和移位循环指令(1) 逻辑运算指令① AND d,s ② OR d,s ③ XOR d,s ④ NOT d ⑤ TEST d,s(2) 移位指令与循环移位指令SAL、 SHL、SAR、SHR、ROL、ROR、RCL、RCRD、串操作指令(1) MOVS d, sMOVSB/MOVSW(2) CMPS d, sCMPSB/CMPSW(3) SCAS d, sSCASB/SCASW(4) LODS d, sLODSB/LODSW(5) STOS d, sSTOSB/STOSWE、程序控制指令(1) 无条件转移指令 ① JMP目标标号 ② CALL 过程名(2) 条件转移指令 (3) 循环控制指令(4) 中断指令F、处理器控制指令(1) 标志操作指令：CLC、STC、CMC、CLD、STD、CLI、STI(2) 外部同步指令：HLT、NOP、WAIT、LOCK4、重要概念（1）堆栈的概念：入栈、出栈、堆栈指针的位置（2）物理地址的计算：寄存器与段寄存器的配合、计算（3）段内与段间的转移与调用5、作业：2、3、5、6、7、9、12第四章汇编语言程序设计1、伪指令和程序结构2、汇编语言程序设计：顺序、分支、循环结构、子程序结构(1) 程序分段及存储器分配(2) 变量定义(3) 过程的定义3、汇编程序的调试4、DOS功能调用4、典型汇编程序的编程5、作业：2、5、7、12、15、16、17第五章半导体存储器1、存储器的分类、主要技术指标2、存储器与CPU的连接：（1）存储器的地址分配和片选问题；（2）与CPU典型的连接图；（3）存储器的扩展技术3、 DRAM的特点、CACHE的用处4、作业：4、5、6、7、10、11第六章输入/输出和中断技术1、 I/O接口的概念、功能2、 I/O接口的编址方式3、地址译码、片选信号的产生4、输入电路、输出电路的设计5、输入输出的控制方式：无条件传送、查询、中断、DMA6、中断技术（1）中断的概念（2） 8086/8088中断源（内部/外部）（3）中断的过程：请求、判优、响应、处理、返回（4）中断向量表结构和功用。

第三章ARM微处理器的指令系统(东北大学嵌入式课件)

在进行指令系统设计时，只选择使用频率很高的指令，在此基础上增加
少量能有效支持操作系统和高级语言实现以及其他功能的指令，使指令条数大大减少

采用固定长度的指令格式，指令归整、简单、基本寻址方式有2～3种
使用单周期指令，便于流水线操作执行大量使用寄存器，数据处理指令只对寄存器进行操作，只有加载/存储指

可用加载/存储指令批量传输数据，以提高数据的传输效率可在一条数据处理指令中同时完成逻辑处理和移位处理在循环处理中使用地址的自动增减来提高运行效率
ARM指令长度概述

ARM指令长度

指令集可以是以下任一种

32 bits 长 (ARM状态)
16 bits 长 (Thumb 状态)
字节 (8-bit) 半字 (16-bit) 字 (32-bit)
ANDS R1,R1,R2,LSL R3 ;R2的值左移R3位，然后和R1相 MOV R0,R2,LSL #3 ;“与”操作，结果放入R1
ARM指令的寻址方式

寄存器移位寻址
ARM集特有。第二个操作数先进行移位操作。
LSL 0 0
ADD R3，R2，R1，LSL #3 ；R3←R2＋8*R1
LSR
ARM指令的寻址方式
STMFA r13!, {r0-r3} ; Push onto a Full Ascending Stack LDMFA r13!, {r0-r3} ; Pop from a Full Ascending Stack STMFD r13!, {r0-r3} ; Push onto a Full Descending Stack LDMFD r13!, {r0-r3} ; Pop from a Full Descending Stack

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

A12=0，A11=1，而无论A19～A13取何值，均选中第二片
A12=1，A11=0，而无论A19～A13取何值，均选中第三片 A12=1，A11=1，而无论A19～A13取何值，均选中第四片 8K RAM中的任一个存储单元，都对应有2(20–13)=27个地址这种一个存储单元出现多个地址的现象称为地址重叠。
微型机原理与程序设计
第3讲存储器
译码方式
线选法
线选法就是用除片内寻址外的高位地址线直接（或经反相器）分别接至各个存储芯片的片选端，当某地址线信息为“0”时，就选中与之对应的存储芯片。注意，这些片选地址线每次寻址时只能有一位有效，不允许同时有多位有效，这样才能保证每次只选中一个芯片（或组）。线选法的优点是不需要地址译码器，线路简单，选择芯片无须外加逻辑电路，但仅适用于连接存储芯片较少的场合。同时，线选法不能充分利用系统的存储器空间，且把地址空间分成了相互隔离的区域，给编程带来了一定的困难。假设4片2K×8用线选法构成8K×8存储器
全译码法的优点是每片（或组）芯片的地址范围是唯一确定的，而且是连续的，也便于扩展，不会产生地址重叠的存储区，但全译码法对译码电路要求较高。
微型机原理与程序设计
第3讲存储器
1.4.5 容量扩展与数据存储
总片数
总容量容量/片
例如，存储器容量为128K×16，若选用8K×8的存储芯片，则需要：
微型机原理与程序设计
第3讲存储器 RAM 动态RAM（Dynamic RAM）集成度高、芯片引脚数少，封装尺寸小、功耗低、需要实时刷静态RAM（Static RAM）存取速度快 PROM EPROM ROM EEPROM 用电气方法将存储内容擦除，既可局部擦写，又可全部擦写 Flash Memory 具有擦除、重写速度快的特点，而且至少可以擦写/编程上万次只允许数据写入一次需要用紫外线照射擦除不能对个别需要改写的单元进行单独擦除
微型机原理与程序设计
第3讲存储器
写操作是指将要写入的信息存入CPU所指定的存储单元中，其操作过程是：
微型机原理与程序设计
第3讲存储器
4 地址译码
解决CPU的地址引脚数与存储器的地址引脚数不匹配问题简单的门电路译码器
1111 1XXX XXXX XXXX XXXX 无关项A14~A0被写为逻辑0，确定最低地址 1111 1000 0000 0000 0000 = F8000H 无关项A14~A0被写为逻辑1，确定最高地址。 1111 1111 1111 1111 1111 = FFFFFH
选择线通常由地址译码电路的译码线给出的信号控制。如果一个容量为32 KB的存储器件选择线被译码，其首地址为10000H，则它的最后一个单元地址为17FFFH。
微型机原理与程序设计
第3讲存储器 3 存储器与CPU的连接
微型机原理与程序设计
第3讲存储器读操作是指从CPU送来的地址所指定的存储单元中取出信息，再送给CPU，其操作过程是：
第3讲存储器 32K的EPROM 27256 32K=215 Vcc接+5V Vpp平时接+5V，当其接+25V时用来完成编程的需要 Vss为地 CS为片选端 OE为输出允许端
微型机原理与程序设计
第3讲存储器
微型机原理与程序设计
第3讲存储器
512k FLASH 29C040
5V编程电压 19条地址线（A0～A18）
微型机原理与程序设计
第3讲存储器边界对齐
微型机原理与程序设计
第3讲存储器字节存储地址特征
不浪费存储器资源的存放方法
存在两个问题
访问一个双字、一个单字或一个半字时都有可能需要花费两个存取周期
存储器的读写控制比较复杂
微型机原理与程序设计
第3讲存储器字存储地址特征
要存放的是字节、半字、单字或双字，都必须从最末3个二进制位必须为000的地址起始位置开始存放克服上面的两个缺点浪费了存储器资源
8条数据线（D0～D7）
3条控制线
(OE, CE, WE)
微型机原理与程序设计
第3讲存储器
微型机原理与程序设计
第3讲存储器总结存储器件的引脚分类
地址引脚用来选择存储器件中的一个存储单元被标为从A0（最低有效地址输入）到An
一个存储器件的地址线条数由存储器的容量决定。
容量=2地址线条数
数据引脚通过数据线能够输入数据（存储），也能够提取数据（读出）被标为D0~Dm
微型机原理与程序设计
第3讲存储器控制引脚 ROM通常只有一个控制输入输出允许（
OE ）或是输出选通（
G ）
RAM通常有一个或两个控制输入一个控制输入，则常称为 R / W 两个控制输入通常标为选择引脚每个存储器件都有一个输入（有时不止一个）用来选择或允许存储器件常称为片选（ CS ），片允许（ CE ）
微型机原理与程序设计
第3讲存储器折衷方案双字的存储地址特征空间和时间博弈的结果
双字（64位）数据的起始地址的最末3个二进制位必须为000（8的整倍数）单字（32位）数据的起始地址的最末两位必须为00（4的整倍数）半字（16位）数据的起始地址的最末一位必须为0（偶数）无论访问双字、单字、半字或字节，都能在一个存取周期内完成又称为边界对齐的数据存放方法
微型机原理与程序设计
当A19=0、A18=1、 A17=1时，RAM为逻辑0
A19 A18 A17 A16 A15 …… A0 第3讲存储器 0 1 1 X X …… X 无关项A16~A0被写为逻辑0，确定最低地址。 0110 0000 0000 0000 0000 = 60000H 无关项A16~A0被写为逻辑1，确定最高地址。 0111 1111 1111 1111 1111 = 7FFFFH
微型机原理与程序设计
第3讲存储器
8K×8位的静态RAM 6264 8K=213
A 0 A12 为地址输入
I/O1 I/O8 为数据输入/输出
CS1
CS2 分别为片选信号
WE
OE
为写允许信号
为读允许信号
微型机原理与程序设计
第3讲存储器
微型机原理与程序设计
第3讲存储器
微型机原理与程序设计
A19 A18 A17 A16 A15 …… A0 第3讲存储器 0 0 0 X X …… X 无关项A16~A0被写为逻辑0，确定最低地址。 0000 0000 0000 0000 0000 = 00000H 无关项A16~A0被写为逻辑1，确定最高地址。 0001 1111 1111 1111 1111 = 1FFFFH
微型机原理与程序设计
第3讲存储器地址重叠区示意基本地址令未用到的高位地址全为0，这样确定的存储器地址称为
基本地址为 00000H～01FFFH
微型机原理与程序设计
第3讲存储器
译码方式
全译码
全译码法将除片内寻址外的全部高位地址线都作为地址译码器的输入，译码器的输出作为各芯片的片选信号，将它们分别接到存储芯片的片选端，以实现对存储芯片的选择。
微型机原理与程序设计ຫໍສະໝຸດ 第3讲存储器译码方式
部分译码
部分译码只用除片内寻址外的高位地址的一部分来译码产生片选信号。如用4片2K×8的存储芯片组成8K×8存储器，需要4个片选信号，因此只要用两根地址线来译码产生。选用A12和A11译码地址重叠 A12=0, A11=0，而无论A19～A13取何值，均选中第一片
微型机原理与程序设计
第3讲存储器常用的存储芯片分为两种：随机读取存储器（Random Access Memory-RAM）随机存取存储器中的内容即可以读出，也可以写入。读出时并不损坏原来存储的内容，只有写入时才修改原来所存储的内容。断电后，存储内容立即消失，即具有易失性。只读存储器（Read Only Memory-ROM） ROM是只读存储器。顾名思义，它的特点是只能读出原有的内容，不能由用户再写入新内容。ROM中存储的内容不会因断电而丢失，即具有非易失性。
128K 16 8K 8
16 2片=32片
微型机原理与程序设计
第3讲存储器
1.4.5 容量扩展与数据存储
将多片组合起来常采用位扩展法、字扩展法、字和位同时扩展法。位扩展
微型机原理与程序设计
第3讲存储器字扩展
将存储器芯片外的地址线都作为地址译码器的输入，即全译码
微型机原理与程序设计
微型机原理与程序设计
第3讲存储器如果需要与译码器的输出Y0相连
微型机原理与程序设计
第3讲存储器如果需要与译码器的输出Y6相连
微型机原理与程序设计
第3讲存储器可编程逻辑器件译码
微型机原理与程序设计
第3讲存储器
微型机原理与程序设计
当A19、A18、A17都是逻辑0时，ROM为逻辑0
第3讲存储器 1.4 存储器存储器是计算机中的记忆设备，用来存放程序和数据。随着计算机的发展，存储器的地位越来越重要。 1.4.1 微型机存储器结构存储器有三个主要指标：速度、容量和价格/位（简称位价）。
微型机原理与程序设计
第3讲存储器
1 微型机存储器结构
(1) CPU内可以有十几个、几十个寄存器，它们的速度最快、位价最高、容量最小。 (2) 在主存与CPU间，插入了比主存速度更快，容量更小的缓存，显然其价位要高于主存。主存与缓存之间的数据调动是由硬件自动完成的。 (3) 主存储器（内存）用来存放将要参与运行的程序和数据，并能由CPU直接随机存取，其速度与CPU速度差距较大。（4）辅助存储器容量比主存大得多，大都用来存放暂时未用到的程序和数据文件。CPU不能直接访问辅存，辅存只能与主存交换信息。
