5.4 组合体读图

看图的一般步骤：
1）分析视图，划分线框
2）对照投影，想出形体
3）确定位置，想出整体
补画出形体1的 左视图
补画出形体2的 左视图
补画出形体3的 左视图
补画出形体4的 左视图
(3) 补画左视图
例2： 根据压块的主视图、俯视图想象其形状，并作左视图。
（1）形体分析
2.3.4 尺寸的清晰布置
1. 尺寸应该标注在反应形体特征的视图上 2. 同一形体的尺寸应该尽量集中标注
8" 7"
10"
9" 6" 5"
步骤三
11'12' 12"
11"
12 11
完成
例14：由俯、左视图，画主视图。
分析
切割、叠加式组合体读图举例
步骤一
步骤二
步骤三
步骤四
步骤五
完成
例15：由俯、左视图，画主视图。
分析
切割、叠加式组合体读图举例
3. 尺寸排列要清晰，平行的尺寸应按“大尺寸在外， 小尺寸在内”的原则排列，避免尺寸线和尺寸线 或尺寸界线相交
4. 内形尺寸、外形尺寸应分别标注在视图的两侧
5. 同轴回转体的直径，应尽量标注在非圆视图上 6. 同一个方向上连续标注的几个尺寸应该尽量配置
在少数几条线上，避免标注封闭尺寸 7. 交线上不应标注尺寸
例1: 看懂组合体视图，补画出左视图。
4 3 2 1
（1）分析视图，划分线框
１
想象出形体１
想象出形体２
２ ４
３
想象出形体３
想象出形体４
(2) 对照投影，想出形体
5.4.2 读组合体视图的方法与步骤

下一页 返回
5.1组合体的构成
5.1.2 组合体的表面关系
当基本体组合在一起时，各形体相邻表面之间按其表面形状 和相对位置不同，连接关系可分为:共面、不共面、相交和相 切四种情况。连接关系不同，连接处投影的画法也不相同。
(1)共面当相邻两个形体的表面平齐时，中间不应有线隔开， 如图5-2所示。
上一页 下一页 返回
5.3 组合体三视图的读图
2.视图中的一个封闭线框表示 .平面的投影，如图5-12中所示的线框1' .曲面的投影，如图5-12中所示的线框2" .复合面的投影，如图5-12中所示的线框3' .通孔的投影，如图5-12中所示的线框4。
上一页 下一页 返回
5.3 组合体三视图的读图
项目十三 剪力墙配筋 操作(一)
（４）剪力墙开洞时，应在洞口两侧配置 边缘构件，且洞口上、下边缘宜配置构造 纵向钢筋。
（５）在剪力墙中的连梁、暗梁和边框梁 侧面纵筋和拉筋构造见图１３-４剪力墙 竖向钢筋穿越ＡＬ、ＬＬ、ＢＫＬ配筋构 造：当设计未注写时，侧面构造纵筋同剪 力墙水平分布筋；拉筋直径：当梁宽≤３ ５０ｍｍ 时，为６ｍｍ；梁宽＞３５０ｍ ｍ 时，为８ｍｍ，拉筋间距为两倍箍筋间 距，竖向沿侧面水平筋隔一拉一上一。页应下注一页意 返回
右侧面与空心圆柱 的外圆柱面相交，两空心圆柱 V 的
内外圆柱面分别相贯。整个轴承架左、右呈对称状。
上一页 下一页 返回
5.2组合体三视图的画法
(2)选择主视图:如图5-8(a)所示的A向作主视图方向。 (3)比例和图幅:本例比例取1:1 (4)布图:画出各视图的基准线，如图5-9(a)所示。 (5)画底稿:如图5-9(b)-图5-9(f)所示。应注意相交表
上一页 下一页 返回

2． 用面形分析法读图
[例5-2] 读懂压板的三视图。
“十二五”职业教育国家规划教材
高等教育C出op版y社rig上ht 海©分20社07 HIGHER EDUCATION PRESS All rights reserved. 高等教育出版社 版权所有

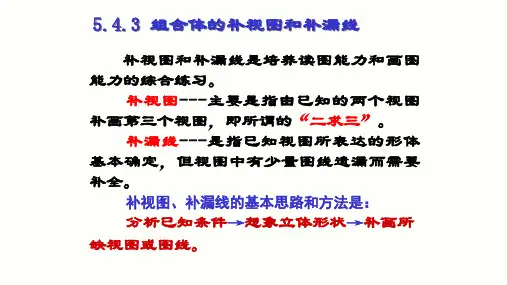

三Байду номын сангаас已知两视图补画第三视图
“十二五”职业教育国家规划教材
2． 用面形分析法读图
“十二五”职业教育国家规划教材
构成物体的各个表面，不论其形状如何，它们的投影如果不具有 积聚性，一般都是一个封闭线框。面形分析法读图，是将视图中的一 个线框看作物体上的一个面（平面或曲面）的投影，利用投影关系， 找出这些面在其他视图上的对应投影，再根据面的投影特性确定这些 面的形状，从而想象出物体的整体形状。
1．几个视图联系起来识读才能确定物体形状
“十二五”职业教育国家规划教材
高等教育C出op版y社rig上ht 海©分20社07 HIGHER EDUCATION PRESS All rights reserved. 高等教育出版社 版权所有
2．正确理解视图中线框和图线的含义
“十二五”职业教育国家规划教材
高等教育出版社上海分社
1．用形体分析法读图
“十二五”职业教育国家规划教材
运用形体分析法读图时，首先用“分线框、对投影”的方法，分 析构成组合体的各基本形体，找出反映每个基本形体的形体特征的 视图，对照其他视图想象出各基本形体的形状。再分析各基本形体 间的相对位置、组合形式和表面连接关系，综合想象出组合体的整 体形状。
高等教育出版社上海分社
“十二五”职业教育国家规划教材

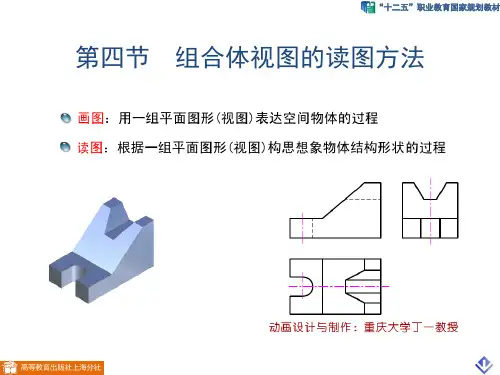

一、读图的基本要领
1．几个视图联系起来识读才能确定物体形状 2．正确理解视图中线框和图线的含义 3．从反映形体特征的视图入手

1．把几个视图联系起来读 根据投影法可知，一个视图只是表达物体的一个方向的投 影，它不能确定物体的唯一的形状。有时两个视图也不能确定 物体的形状，如图5-5所示，若只看主、俯两视图，它可以反 映两个甚至更多形状不同的物体。因此，看图时必须把已知的 几个视图联系起来加以对照、分析，才能想象出物体的确切形 状。
表示通孔的投影。 视图上任何相邻的封闭线框，必然是物体上两相交面或两
不同位置平行面的投影。因此，看图时，要认真分析每一个线 框，找出它们所对应的其他投影，以此来确定相邻形体之间上
下、左右、前后的相对位置。如图5-7所示，E、F两线框表示 两水平面有上下关系，其中E面在上、F面在下。

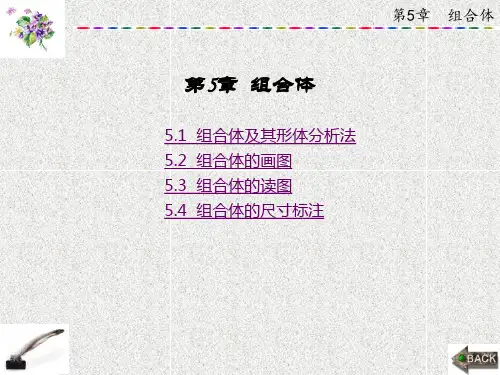

第5章 组合体 图5-7 视图中线条、线框的含义
第5章 组合体 假设是圆柱体，左视图的外形也应是正方形，而给出的是 三角形，显然不对。 假设是圆锥体，主视图的线框应为三角形，而给出的是正 方形，也不对。 假设是四棱柱，俯视图不可能为圆，左视图也不可能是三 角形，更不对了。
第5章 组合体 至此，圆锥、棱柱(还有圆球、棱锥)等都已排除，只有进 一步分析圆柱了：主、俯视图的轮廓分别为正方形和圆，符合 圆柱的投影，只要判断出三角形是怎样得来的，就可以解决问 题。通过思考可以想象出：用两个侧垂面对称地切至圆柱最前、 最后素线与其底圆的交点处，所得的侧面投影则积聚为两条线， 它正是左视图三角形的两条侧边。经过反复分析，确定物体是 一个被切割的圆柱体。但是，主视图上应补画前、后两条截交 线(半椭圆)的重合的投影，俯视图上应补画两个截平面的交线 的投影。最后，想出的物体形状及其三视图，如图5-8(b)、(c) 所示。
第5章 组合体 图5-6 特征视图分析
第5章 组合体 3．弄清视图中线条和线框的含义 读图时，除了分析组合体的形状特征外，还要进一步分析 视图中各种线条、线框所表示的空间含义，这样可以帮助理解 形体的形状和它们之间的位置关系。 (1) 视图中的粗实线(或虚线)表示表面的积聚性投影，见
