组合体的读图方法(精)

  • 格式：ppt
  • 大小：869.50 KB
  • 文档页数：16

下载文档原格式

  / 16

合集下载

组合体三视图画法-标注-看图(超详细)

组合体三视图画法-标注-看图(超详细)

2、线面分析法
运用线、面的投影规律，分析视图中图线和线框所代表的意义和相互 位置，从而看懂视图的方法，称为线面分析法。这种方法主要用来分析视 图中的局部复杂投影。
看图时要注意物体上投影面平行面的投影具有真实性和积聚性、投影面 垂直线的投影具有实长性和积聚性、投影面垂直面和一般位置面的投影具 有类似性。
当虚线处于粗实线的延长线上时，粗实线应画到分界，而虚线应留间隙。 当虚线圆弧和虚线直线相切时，虚线圆弧的线段应画到切点，而虚线直线 应留有间隙。
判断对错：
正确
错
指出错处并说明原因
标注尺寸的基本要求与规则
GB/T 4458.4-2003、 GB/T 16675.2-1996
一、标注尺寸的基本要求
Ⅰ、Ⅱ、Ⅲ、Ⅳ；
3、顺次地连接各点，作出 截交线并判别可见性；
4、整理轮廓线。
1(3)
球被任意位置的截平面截切，其截交线均为圆，直径的 大小取决于截平面距球心的距离。
圆
例二：已知一开槽半球，求作三视图。
1'
2'
2"
3'
3"
1
2
3
解题步骤
1、分析：截平面为 两个侧平面和一个水平 面，截交线为圆弧和直 线的组合；截交线的水 平投影和侧面投影均为 圆弧和直线的组合；
中心线断开
四、角度、直径、半径及狭小部位尺寸的标注。
⒈ 角度尺寸 ⑴ 尺寸线应画成圆弧，其圆心是该角的 顶点。尺寸界线沿径向引出。 ⑵ 角度数字一律水平写。
90°
60
° 25°5 °
⒉ 直径尺寸
（1） 标注直径尺寸时，以圆弧作为 尺寸界线，尺寸线经过圆心。 （2）尺寸数字前加注符号。
组合体视图的读图方法

组合体视图的读图方法


03
形体分析法在读图中的应用
形体分析法原理及步骤
分离出基本形体
从组合体中分离出基本形体，并 分析其形状特征。
分析组合方式
分析各基本形体之间的组合方式 ，如叠加、挖切等。
01
原理
形体分析法是将组合体分解为若 干个基本形体，分析各基本形体 的形状、相对位置及组合方式， 从而读懂组合体视图的方法。
02
03
04
确定相对位置
确定各基本形体之间的相对位置 关系。
典型形体结构特征识别
长方体
六个矩形面，三组平行 且相等的棱。
圆柱体
一个圆形底面和一个侧 面，侧面为矩形或平行
四边形。
圆锥体
一个圆形底面和一个侧 面，侧面为三角形或扇
形。
球体
一个连续曲面的立体图 形，任意截面均为圆。
复杂结构形体简化处理
忽略细节特征
关键线条
关键线条是指能够反映组合体形状和结构特征的主要线条，如轮廓线、轴线、对 称线等。识别关键线条有助于快速准确地理解视图所表达的信息。
轮廓线识别
轮廓线是组合体在投影面上的外缘轮廓，它反映了组合体的整体形状和大小。在 读图时，应注意识别轮廓线的形状、走向和转折点，以便正确想象出组合体的外 形。
辅助线在解题过程中作用
虚实线是表达组合体各部分相互位置关系的 重要手段，应注意区分。
注意视图中的对应关系
在分析视图时，应遵循投影规律，避免出现 形状和结构上的误解。
注意视图中的投影规律
在分析视图时，应注意各部分之间的对应关 系，避免出现错误判断。
避免忽略细节信息
在读图过程中，应注意观察和分析视图中的 细节信息，避免忽略重要信息导致判断错误 。
利用已知条件进行推理判断
组合体的画图与读图

组合体的画图与读图

下一页 返回
5.1组合体的构成
5.1.2 组合体的表面关系
当基本体组合在一起时，各形体相邻表面之间按其表面形状 和相对位置不同，连接关系可分为:共面、不共面、相交和相 切四种情况。连接关系不同，连接处投影的画法也不相同。
(1)共面当相邻两个形体的表面平齐时，中间不应有线隔开， 如图5-2所示。
上一页 下一页 返回

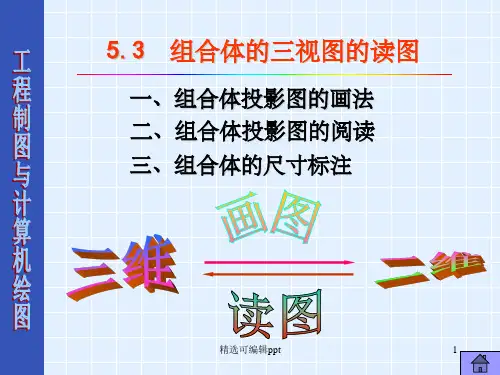

5.3 组合体三视图的读图
2.视图中的一个封闭线框表示 .平面的投影，如图5-12中所示的线框1' .曲面的投影，如图5-12中所示的线框2" .复合面的投影，如图5-12中所示的线框3' .通孔的投影，如图5-12中所示的线框4。
上一页 下一页 返回
5.3 组合体三视图的读图
项目十三 剪力墙配筋 操作(一)
（４）剪力墙开洞时，应在洞口两侧配置 边缘构件，且洞口上、下边缘宜配置构造 纵向钢筋。
（５）在剪力墙中的连梁、暗梁和边框梁 侧面纵筋和拉筋构造见图１３-４剪力墙 竖向钢筋穿越ＡＬ、ＬＬ、ＢＫＬ配筋构 造：当设计未注写时，侧面构造纵筋同剪 力墙水平分布筋；拉筋直径：当梁宽≤３ ５０ｍｍ 时，为６ｍｍ；梁宽＞３５０ｍ ｍ 时，为８ｍｍ，拉筋间距为两倍箍筋间 距，竖向沿侧面水平筋隔一拉一上一。页应下注一页意 返回
右侧面与空心圆柱 的外圆柱面相交，两空心圆柱 V 的
内外圆柱面分别相贯。整个轴承架左、右呈对称状。
上一页 下一页 返回
5.2组合体三视图的画法
(2)选择主视图:如图5-8(a)所示的A向作主视图方向。 (3)比例和图幅:本例比例取1:1 (4)布图:画出各视图的基准线，如图5-9(a)所示。 (5)画底稿:如图5-9(b)-图5-9(f)所示。应注意相交表
上一页 下一页 返回
6-4 组合体的读图.

6-4 组合体的读图.


点击图片见动画过程
2.用线面分析法读图
运用点、线、面投影特征，分析线、线框含义：
线(视图中的线)—交线、外形素曲面）、复 合面(两个或两个以上表面光滑连接）、空心结 构
运用投影特征，分析线、线框空间位置。 最后综合想象整个组合体形状。
线面分析法举例
想象出组合体的整个形状。

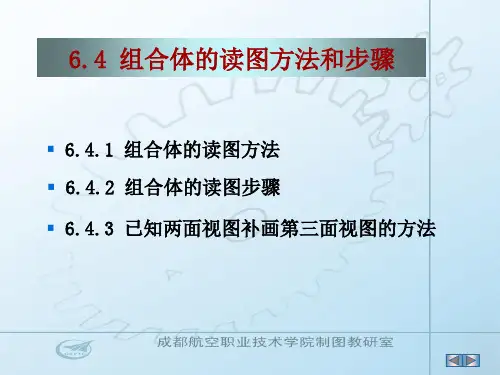

6.4.2 组合体的读图步骤 • 初步了解
• 投影分析
• 综合想象
4′
1′
例 1： ： 例 1： 例 1
3′
1.初步了解
6′ 2′
2.投影分析 3.综合想象
5′
(a)三面视图
(b) 形体 Ⅰ、Ⅳ 的三面视图
Ⅳ
Ⅰ
Ⅲ
Ⅵ
(c) 形体 Ⅱ、Ⅴ、Ⅵ 的三面视图 (d) 形体 Ⅲ 的三面视图 Ⅴ Ⅱ
3″ (4″ ) 2″
Ⅰ
Ⅱ Ⅴ
Ⅰ 与Ⅱ 叠起来画 (b)
Ⅳ
Ⅲ
(c) 画切去的 Ⅲ 与Ⅳ
(d) 画切去的Ⅴ
例：读轴承盖主、左视图补画俯视图
点击图片见动画过程
分析各组成部分时应注意：看视图,抓特征

看视图
以主视图为主，配合其它视图,进行初步的投 影分析和空间分析。

抓特征（形状特征和位置特征）
找出反映各组成部分特征较多的视图，在较短的 时间里，对物体有个大概的了解。
形状特征视图 ——最能反映物体形状特征的那个视图。 例：
形状特征视图
形体分析法举例 1
4′ 3′ 2′
1
1′
(a) 三面视图
2
4
(b) 形体Ⅰ的三面投影
(c) 形体Ⅲ的三面投影
3
(d) 形体Ⅱ、Ⅳ的三面投影

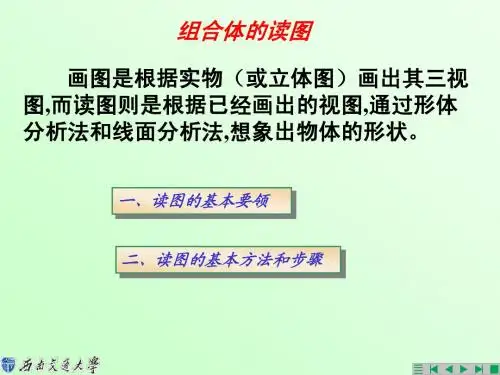

组合体的读图

组合体的读图


正垂面的水平 投影和侧面投影为 类似形——六边形
铅垂面的正面投影 和侧面投影为类似形— —“『 ”形的六边形
(2). 分析面的相对位置
视图中的每个封闭线框表示组合体上的一个表面或孔洞，那么相邻的 封闭线框除孔洞外通常是物体的两个表面，因此， 视图上任何相邻的封闭 线框，除通孔外，一定是物体上的两个面的投影，弄清它们之间的相对位 置（即前后、左右、高低位置）以及它们对投影面的相对位置，对读懂视 图有很大帮助。下面举例说明：
形体3的空间形状
形体3是中间钻孔并有键槽的U形柱
步骤3 综合起来想整体：在分别想出各部分的形状后，即可根据它们之间 的相对位置和连接关系想象出组合体的整体形状。
2 3
1
这是一个前后对称由一个长方 形底板、一个长方块和一个U形柱组 成的组合体，形体2和形体3的宽度 相等，前后表面共面连接在一起， 叠加到底板上。
梯形槽
长方形槽
补画长方形槽和梯形槽的左视图：它
们的左视图都为矩形。
切槽后的空间形状
步骤3 检查、修改后描深
注意：切槽 后，此处应 改画为虚线
最后完成的左视图
读形状比较复杂的组合体的视图时,在运用形体分析法的同时,对不易 读懂的部分常用线面分析法。
2、线面分析法: 通过对投影、分析线和线框的含义，识别各表面的形状、 相对位置，然后综合起来想出组合体的整体形状。
4´ 3´ 2´ 1´
把主视图分成四个线框：1´、2´、3´、 4´，它们各自代表四种形体。
2 1 4 3
根据主、俯视图“长对正”的投影关 系，在俯视图上找出这四个线框所代表的 形体的水平投影。
步骤1 形体分析 ：分线框、对投影，想象出各组成形体的形状（续1）
4´
7组合体的画图与读图分析

7组合体的画图与读图分析


基本立体的尺寸注法
1)长方体——三个尺寸 3）正六棱柱——两个尺寸
2)四棱锥——三个尺寸
括号中的尺寸19.6为参考尺寸。 注意: 正六边形，一般标注对边距离 尺寸，而非对角线长度尺寸。
基本立体的尺寸注法
4)圆柱 ——二个尺寸
5)圆锥 ——二个尺寸
6)圆球 ——一个尺寸
7.4.2 、被截切基本几何体和相交体的尺寸标注
⑴.分解视图
从主视图着手，将图形分解成若干部分，如图中的1、2、3三个部分
⑵.投影关系
根据视图间投影规律，找出分解后各组成部分在各视图中的投影
⑶.单个想象
根据分解后各组成部分的视图想象出各自的空间形状，如图所示
⑷.综合想象
在明确各组成部分形状和位置的基础上，分析它们之间的构成形式，最 后综合想象出该视图所表示的支座的完整形状

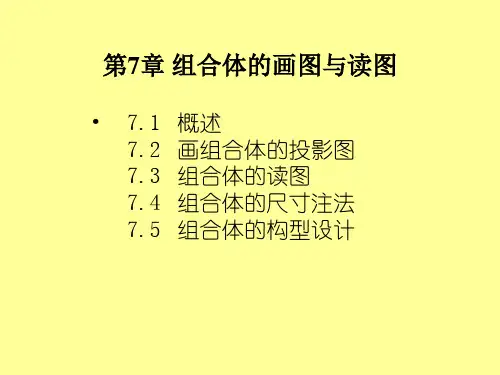

第7章 组合体的画图与读图
• 7.1 概述 7.2 画组合体的投影图 7.3 组合体的读图 7.4 组合体的尺寸注法 7.5 组合体的构型设计
7.1 概述
一、组合体的组成方式（2类4种） 1 叠加
2 挖切
二、组合体相邻表面之间的结合关系
1).对齐
如图所示，形体上、下两部分的长度相等，两者左右端面是对齐的， 位于同一平面上。因此，在此端面连接处就不应该再画线（见左视图）
❖当组合体出现交线时，不可直接标注交线的尺寸，而应该标注产 生交线的形体或截面的定形、定位尺寸。
2.读图的方法
1).常用的读图方法
形体分析法、线面分析法
2).各种方法的应用场所
形体分析法一般用于叠加及综 合类组合体；线框分析法一般用于 切割类组合体
3).形体分析法
根据已知视图，将图形分解成 若干组成部分，然后按照投影规律 和各视图间的联系，分析出各组成 部分所代表的空间形状及所在位置， 最终想像出整体形状
组合体的读图及尺寸标注

组合体的读图及尺寸标注


形体分析法读图步骤
⑴ 假想将主视图划分为A、B、C、…若干个封闭图块；
⑵ 找出各图块在其它视图上对应的投影，逐个想象出各部
分的空间形象和相对位置；
⑶ 综合起来想象整体。 精选可编辑ppt
13
返回
【例题1】
精选可编辑ppt
14
返回
精选可编辑ppt
15
精选可编辑ppt
16
【例题2】
C B
A
精选可编辑ppt
精选可编辑ppt
5
1. 要把几个视图联系起来进行分析
精选可编辑ppt
6
返回
精选可编辑ppt
7
返回
2.注意抓特征视图
形状特征视图 —最能反映物体形状特征的那 个视图。
形状特征视图
精选可编辑ppt
8
返回
注意抓特征视图
位置特征视图 —最能反映物体位置特征的那 个视图。
精选可编位辑p置pt 特征视图
54
精选可编辑ppt
55
例：补画三视图中所缺的线。
精选可编辑ppt
56
补 全 视 图 中 遗 漏 的 图 线
精选可编辑ppt
57
返回
6三.3、组合组合体体的的尺尺寸寸标标注注
一、组合体尺寸标注的基本要求
(1)正确 尺寸标注符合国家标准的规定，即严格遵守国
家标准《机械制图》(GB4458.4-84)的规定。 (2)完整
要能完全确定出物体的形状和大小，不遗漏， 不重复，不多注。 (3)清晰
尺寸的布局要清晰,便于看图和查找尺寸。
精选可编辑ppt
58
二、 常见基本形体的尺寸标注
1. 几何形体的尺寸标注
()
第五节读组合体视图的方法和步骤ppt课件

第五节读组合体视图的方法和步骤ppt课件

例5：
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
⒋ 注意图中虚实线变化，区分不同形体。
虽然三个视图基本相同，但由于主视图 中虚实线各异，而得出两种不同的形体。
例2：求作俯视图 经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
体2 体1
体3
★ 分解形体，看懂形状。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
例6：
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
Ⅰ Ⅱ
Ⅲ
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
例2：
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
机械制图-第五章 组合体

机械制图-第五章 组合体


（a）画基础形体（长方体）
（b）画叠加的圆柱体
（c）画叠加的肋板
6
机械制图 1.利用形体分析法绘制组合体视图 切割
案例2
对右图所示的组合体作形体分析，然后绘制其三视图。
形体分析：该组合体的基础形体是由两个长方体组成的“L”
形立体，然后用侧垂面切去一个角，接着切去一个“凸”字形槽，
再用圆柱铣刀铣一个槽，槽的右端是半圆柱面，如下图所示。
线框，如图b所示。对照俯视图和主视图中的这两个线框，可将线框1理解为长方体，将线框2理解为带圆弧的板，由俯视图可知，带圆 弧的板有两个，分别位置长方体的前、后面。忽略细节后的基础形体如图b所示。想象出基础形体后，补画出其左视图。 ② 想象细节。结合虚线，分析细节。由俯视图中部的矩形线框和主视图中与之对应的虚线可知，该线框是在长方体Ⅰ上切去的长 方体槽，且槽的底部有一个通孔。根据“高平齐、宽相等”补画左视图中长方体槽和孔的投影。由主视图上方的两条虚线和圆可知，圆 弧板Ⅱ上有一个通孔，该板的内侧左、右各切去一个角，且切到了柱面，和柱面产生交线，其立体图及左视图如图c所示。注意：当虚 线和粗实线重合时，不画虚线。
（a）画基础形体 （b）画侧垂面切去的角
先画俯视图，然后画主视图和左视图。在左视图中，当虚
线和粗实线重合时，应画成粗实线，如图d所示。
（c）画切去的“凸”字形槽
（d）画半圆形槽
8
机械制图 2.利用线面分析法绘制组合体的三视图 案例1
对下图所示的组合体作形体分析和线面分析，然后绘制其三视图。
形体分析和线面分析：该组合体的基础形体是一个圆 柱体，在该基础形体上方叠加一个板，然后钻两个通孔。
14
机械制图
1. 形体分析法
案例1
中职机械制图教案：读组合体视图的方法与步骤

中职机械制图教案：读组合体视图的方法与步骤

中等专业学校203-2024-1教案
教
学内容但实际上是四种不同形状物体的俯视图。

所以，只有把俯视图与主视图联系起来识读，才能判断它的形状。

由此可见，读图时必须将给出的全部视图联系起来，才能想象出物体的形状。

2.明确视图中线框和图线的含义
（1）视图上的每个封闭线框通常表示物体上一个表面（平面或曲面）投影。

如图所示的主视图中有四个封闭线框，对照俯视图可知，线框a’、b’、c’分别是六棱柱前三个棱面的投影，线框d’则是前圆柱面的投影。

（2）相邻两线框中有小线框，则表示物体不同位置的两个平面。

（3）视图中的每条图线可能是立体表面具有积聚性的投影。

读图组合体三视图经典课件

读图组合体三视图经典课件


1.形体分析法
读图的基本方法与画图一样，主要也是运用形体分析法。
(1)划线框，分形体 ; (2)对投影，想形状; (3)合起来，想整体
1.形体分析法
(1)划线框，分形体 整体
; (2)对投影，想形状; (3)合起来，想
轴承座视图识读
长方体Ⅰ在底板Ⅲ的上面 并居中靠后；肋板Ⅱ在长 方体的左右两侧，并与后 面平齐；底板Ⅲ从左视图 中看出其后面与Ⅰ、Ⅱ 后面平齐，前面带弯边。
图4-14
一个视图或两个视图相同的不同物体
三、构型设计实例
[例4-6] 根据已知形体进行构形设计（图4-27）。
分析：组合体由三个简单形体组合而成；组合方式为综合式；各 个基本形体表面有相切、相交。 ⑴选取素材 取底板、支承板和圆柱体三个基本形体。 各个基本形体都有挖切，如图4-27所示。
图4-27 由已知形体进行构形设计
例：读懂物体
4′ 3′ 2′
1
1′
(a) 三面视图
4
(b) 形体Ⅰ的三面投影
2
(c) 形体Ⅲ的三面投影
(d) 形体Ⅱ、Ⅳ的三面投影
3
例1：读懂物体的三视图，想象 出物体的空间形状。
1、 分线框、对投影
2、 识形体、定位置 3、综合起来想形体
2 3 1
下页
弄清各视图的投影关系，几个视图应联系起来看
ｂ ａ ｃ
m
n
g
f
h
下页
例3 ：由立体的轴测图画三视图。
一、形体分析
二. 视图选择Leabharlann 3. 画三视图先画主体
切割体块Ⅰ
切割体块Ⅱ
完成
1.弄清各视图的投影关系，几个视图应联系起来看
一个视图一般是不能确定物体形状的，有时两个视图也不 能确定物体的形状。如图4-14a所示的几个物体，虽然它们的主 视图是相同的，但由于俯视图、左视图不同，形状差别很大；

工程制图课件 09读组合体的三视图

例1：
例:2：
读图要点——形状特征视图
❖ 读图时，应首先关注那些能识别出立体基本形状特征信息 的特征视图。
❖ 反映立体形状特征的视图被称为形状特征视图。
形状特征视图
—
——
读图要点——位置特征视图 ❖ 反映组成部分位置特征的视图被称为位置特征视图。
位置特征 视图
位置特征 视图
读图要点——找到特征视图
读图要点——线框的含义
❖ 图线将视图划分为若干个封闭线框，每个线框可以表示：
➢ 一个平面的投影；
➢ 一个曲面的投影；
➢ 若干相切的表面的投影。
➢孔
通孔
圆柱面
平面
若干个光滑过渡的面
读图要点——显真性、积聚性和类似性
❖ 面在三视图中的投影，是显真性投影，或者积聚为线，或 者为边数相同、形状相似的类似形。
第9讲
组合体—读组合体的三视图
LOGO
读三视图时应当注意的问题 形体分析法读图 线面分析法读图
组合体空间构型
目录
读图要点——掌握基本规律和基本形体
读图就是根据物体的已知视图想象出它的空间结构形状。 读图时应当掌握：
正投影的基本特性：显真性、积聚性、类似性。 基本视图的投影规律：长对正、高平齐、宽相等。
先看容易确定的部分，后看难以确定的部分；先看 某一组成部分的整体形状，后看其细节部分的形状。
Hale Waihona Puke 组合体空间构型❖ 根据一个视图构思立体形状，并画出其它视图。 ❖ 两个相邻线框所代表的面一定不在同一个面上。它们在空
间一定或凸出，或凹入，或相交。
组合体空间构型
❖ 凹凸构思 凹凸构思是根据相邻两表面的凹凸层次关系，构
❖ 两个正平面。 ❖ 两个水平面。 ❖ 一个台阶孔。

组合体视图读图的基本方法


似性)分析组合体各部分的形状和相对位置，从而想
象出组合体的整体形状。
xxx工业大学机械工程学院制图教研室
一般情况下，叠加型组合体，采用形体分析法 读图。但对于一些较复杂的、特别是切割型组合体， 需在形体分析法的基础上，采用线面分析法读图。
形体分析法读图的步骤：
1.看视图抓特征
以主视图为主，配合其它视图,进行初步的空 间分析和投影分析,在较短的时间里，对物体有个 大概的了解。
3.综合起来想整体
xxx工业大学机械工程学院制图教研室
小结
组合体视加型组合体，一般采用形体分析法读图。但对于较复
杂的切割型组合体，需在形体分析法的基础上，采用线面分
析法读图。
形体分析法读图步骤：
1.看视图抓特征； 2.分解形体，对投影，想象各部分的空间形状；
3.由xx组x合工方业式大和相学对机位械置，工综程合学起来院想制整图体。教研室
xxx工业大学机械工程学院制图教研室
2.分解形体,对投影
• 分解形体—参照特征视图，将视图划分为不同
的封闭线框，分解形体;
• 对投影—利用“三等”关系，找出每个线框对
应的三个投影，想象出它们的形状。
3.综合起来想整体
在看懂每个组成部分形状的基础上，进一步分 析它们之间的组合方式和相对位置关系，从而想象 出整体的形状。
xxx工业大学机械工程学院制图教研室
例题1：
1.看视图抓特征
2.分解形体 3.对投影，想象各
部分的空间形状
4.由组合方式和相 对位置想整体
xxx工业大学机械工程学院制图教研室
例2：
1.看视图抓特征
xxx工业大学机械工程学院制图教研室
2.分解形体对投影，想象各部分的空间形状

组合体的读图方法PPT课件

组合体的读图方法
1
一、目的要求 组合体的识读、画法是学习机件图样的基础，
我们要学习、掌握用 形体分析法和线面分析 法看组合体的三视图。 二、重点 掌握形体分析法和线面分析法在看图中的应用。 三、难点 1.如何看组合体视图。 2.如何运用形体分析法对组合体进行分析、应 用形体分析法解决问题。
看图的步骤： 1.看视图抓特征
• 看视图 —— 以主视图为主，配合其它
视图,进行初步的投影分析和空间分析。
• 抓特征 —— 找出反映物体特征较多的
视图，在较短的时间里，对物体有个大Байду номын сангаас概的了解。
7
2.分解形体对投影
• 分解形体 —— 参照特征视图，分解形体。
• 对投影 —— 利用“三等”关系，找出
每一部分的三个投影，想象出它们的形状。
2
复习
•三视图的投影规律 •各个位置直线和平面的投影特性 •常用基本体投影特性 •常见回转面截交线和相贯线投影特点
3
组合体的看图方法
•一． 读图的基本要领
•1．几个视图要用投影关系联系起来看
4
•2． 应弄清视图中线框和图线的含义
A.视图中每一个封闭线框的含义可能是：
•(1) 平面
•(2) 曲面
4.面形分析攻难点
一般情况下，形体清晰的零件，用上述 形体分析方法看图就可以解决。但对于一些 较复杂的零件，特别是由切割体组成的零件， 单用形体分析法还不够，需采用面形分析法。
9
例1：
10
11
12
例2：
13
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End

组合体的读图方法—形体分析法

析法
❖ 组合体的读图：根据组合体的V、H、W投影图，想象出它的 形状和结构。
❖ 组合体读图的基本要领
视图中每一条图线的含义
垂直面的投影 积聚线
平面与平面的交线 平面与曲面的交线
曲面的轮廓线
❖ 组合体读图的基本要领
❖ 组合体读图的基本要领 视图中封闭线框的含义：1.代表一个平面，2.代表一个曲面。
❖ 在视图中找对应投影关系的方法 3、利用线框分析立体表面的相对位置关系;
❖ 在视图中找对应投影关系的方法 4、利用投影图中的图线识别形体和它们的相互位置;
❖ 在视图中找对应投影关系的方法 5、将空间想象和投影分析相结合构思空间物体。
投影分析和空间想象
已知投影图
物体形状
对照 完全符合
修正 物体的投影图
圆锥面 圆柱面
平面
❖ 在视图中找对应投影关系的方法 1、几个视图联系起来看；
❖ 在视图中找对应投影关系的方法 2、从反映形状特征和位置特征的图来捕捉物体的主要特点;
❖ 在视图中找对应投影关系的方法 2、从反映形状特征和位置特征的图来捕捉物体的主要特点;
位置特征视图
❖ 在视图中找对应投影关系的方法 3、利用线框分析立体表面的相对位置关系;
想象
物体的形状
01 形体分析法 在投影分析的基础上，将各线框和其他投影对应起来，
分析所处位置，想象局部形状，再将各部分综合起来想象出 整个物体的形状和组合形式。
02 线面分析法
具体步骤： ❖ 分线框
把主视图分解为几个封闭的实线框、虚线框或实线与虚线框。
❖ 对投影 根据投影规律在其他视图上找相应的线框，想象出形体。
❖ 识别形体 根据各部分两视图的投影特点想象出形体，并确定它们之间的相对位置。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

组合体读图练习 例4：通过面形分析法分析，切割型组合体由三部分 组成。
组合体读图练习
例5：通过面形分析法分析，切割型组合体是四棱柱切去三部分 组成
Hale Waihona Puke 【例6】如图所示主、俯视图，补画其左视图
具体作图步骤
（a）补画半圆筒左视图
（b）补画竖板左视图
例7：读懂如图所示的鞍式支座主、俯视图，并补 画出其左视图。
【资源库】“补画鞍式支座左视图”动画演示
画图步骤
（a）
（b）
（c）
（ d）
（a）
（b)
①分析视图，划分线框。从反映组合体形状特征的主视图入手，将 主视图划分为图（b）所示的四个封闭线框。 ②对照投影，想出形体。线框Ⅰ为部分空心圆柱（鞍形板），线框 Ⅱ为矩形板，线框Ⅲ为连接Ⅰ、Ⅱ结构的支撑板，线框Ⅳ主视图中 有两条短粗实线，所以为梯形板。
例8：读懂如图所示的鞍式支座主、俯视图，并补 画出其左视图。 ③确定位置，想出整体。读懂各基本体的形状后， 再分析它们的相对位置及其表面连接关系，综合 想象出组合体的形状，如图（a）所示。 ④补画左视图。读懂了组合体视图并构想出其结构 形状后，按照组合体视图的画图方法，一个基本 体一个基本体地补画出左视图。
职业教育应用化工技术专业教学资源库《化工设备认知与制图》课程
组合体的读图方法
吉林工业职业技术学院
组合体的读图
（1）组合体的读图要领 组合体读图时要将各个视图联系起来看，明确图 中图线和线框的含义。 ①视图中的图线可表示：面与面交线的投影；平 面或柱面的积聚投影；曲面轮廓素线的投影。 ②视图中封闭的的线框可表示：体的投影；孔洞 的投影；面的投影。面可能是平面、曲面，也可 能是平曲组合体。 ③两线框如有公共线，则两个面一定是相交或错 开。线框中套线框，不是凸出就是凹入。

（1）组合体的读图要领
（1）组合体的读图要领
④要善于抓住特征视图 要把几个视图联系起来进行分析，注意抓
特征视图。 · 形状特征视图—最能反映物体形状特征的 那个视图。 · 位置特征视图—最能反映物体位置特征的 那个视图。
（1）组合体的读图要领
俯视图为形状特征视图
（1）组合体的读图要领
左视图为位置特征视图
（2）读图的方法和步骤
读图的基本方法主要为形体分析法和面形分
析法。步骤总结如下： ①分析视图，划分线框 ②对照投影，想出形体 ③确定位置，想出整体
例3：已知支撑的主、左视图，想象出它的形状，补画俯视图。
3’ 2’ 1’
如图所示，通过形体分析法分析叠加型组合体由三部分组成
