白车身扭转刚度分析及优化翁洋张伟（上海汽车集团股份有限公司技术中心，上海，200804）摘要：白车身结构是否具备合理的静态扭转和弯曲刚度对于提升整车的结构耐久和NVH性能是至关重要的。
不同的车型，刚度的目标值也不同。
车身结构的刚度值可以通过试验或者有限元分析得到，使用有限元方法来模拟白车身刚度试验，通过试验结果来验证有限元分析的正确性。
BIW Torsion Stiffness Analysis & OptimizationAbstract：Adequate static torsion stiffness of BIW is essential for better overall durability and NVH performance. Stiffness targets vary for different vehicles. The stiffness can be evaluated experimentally and analytically. The FE results can be used to correlate CAE to testing data.引言在小型乘用车设计开发中，对车身结构设计进行有限元分析计算是有效缩短产品开发周期、节约产品开发及实验费用、提高产品可靠性的重要技术手段。
因此车身的扭转和弯曲刚度作为衡量车身设计的一项重要条件，对其进行准确的分析计算成为设计开发中的一项不可缺少的重要内容。
为了和白车身刚度试验结果对比，分析中所需的零件需要和试验一致。
可以通过优化软件进行DOE分析，并根据分析结果调整对产品性能起主要作用的参数进行优化设计。
建立有限元模型本文所涉及的有限元模型采用Hypermesh进行前处理。
网格模型由Quard4、Tria3单元以及相应的焊接单元构成，并且单元质量符合指定的建模标准。
模型结构如图所示白车身结构网格模型边界条件后减震塔约束3个方向的自由度，前横梁中心约束5个方向的自由度。
摘要汽车工业发展到今天，汽车车身已成为影响其各种性能的最大组成部分之一，特别是轿车车身，它在很大程度上决定了汽车的商品价值和销售市场。
近几十年来，人们对汽车的安全性、舒适性、经济性、可靠性和耐久性的要求越来越高；由于能源的紧缺和激烈的汽车市场竞争，又迫使汽车要实现轻量化并尽可能降低成本，因而引发材料工程与制造业巨大的变化，并促使设计理念和设计方法不断改进。
有限元法是关于连续体的一种离散化的数值计算方法，亦即在力学模型上近似的数值方法，它在车身结构分析中发挥着重要的作用。
本论文利用先进的CAE技术，以某轿车白车身为主要研究对象，在Hyperworks软件下，建立了轿车白车身详细有限元模型，进行白车身自由模态分析、扭转工况和弯曲工况下的白车身刚度分析，以检测白车身是否满足基本的模态刚度要求。
并利用CAE 软件进行白车身钣金件的优化，以达到轻量化的目的，提高白车身的经济性和安全性，满足市场需求。
关键词：白车身模态刚度Hyperworks 优化备注：因要遵循公司保密条约，本论文数据已处理。
Modal and Stiffness Analysis and OPtimizationon Body-in-whiteof Car Based on Finite Element MethodAbstractAutomobile industry development today, the body has become the various properties of the largest part of the car body, in particular, it largely determines the value of the goods and the sale market of automobile. In recent decades, the vehicle safety, comfort, economy, reliability and durability of the increasingly high demand; because of the shortage of energy resources and the car market with intense competition, and forced the car to lighten and reduce costs as much as possible, and thus lead to materials engineering and manufacturing industry tremendous changes, and make the design concept and design method of continuous improvement. The finite element method is a kind of continuum discrete numerical calculation method, the mechanics model to approximate the numerical method,the body-in-whit structure analysis plays an important role.In this paper, the use of advanced CAE technology, to body-in-whit as the main research object, in Hyperworks software, establish the detailed finite element model of body-in-whit, for white body free modal analysis of torsional and bending condition and working condition of BIW stiffness analysis of body-in-whit, to detect whether meet the basic modal stiffness degree requirements. And the use of CAE software for white main body sheet metal parts optimization, has reached the goal of lightening the body-in-whit, improve the economy and safety of, meet market demand.Key words:Body-in-whit Moda Hyperworks Stiffness Optimization目录中文摘要 (Ⅰ)英文摘要. (Ⅱ)目录 (Ⅲ)第一章绪论 (1)1.1引言 (1)1.2国内外车身CAE技术研究现状 (2)1.3本文的主要内容 (3)第二章有限元法理论 (4)2.1引言 (4)2.2有限单元法和白车身刚度的基本原理 (4)2.2.1有限元和模态分析基本理论 (4)2.2.2白车身扭转刚度基本理论 (5)2.2.3白车身弯曲刚度基本理论 (7)2.2.4白车身门窗开口变形理论 (8)第三章某轿车白车身有限元建模 (9)3.1引言 (9)3.2建模要求 (9)3.2.1网格标准的确定 (9)3.2.2网格质量要求 (9)3.3建模的基本步骤 (10)3.3.1建模原则 (10)3.3.2单元类型的选择 (10)3.3.3连接方式的选择 (10)3.3.4单位制及材料特性 (11)3.2.5模型的装配 (11)第四章轿车白车身模态分析 (13)4.1白车身模态分析的意义 (13)4.2白车身模态分析的基本设置 (13)4.3白车身模态分析结果分析 (13)4.4本章小结. (16)第五章轿车白车身刚度分析 (17)5.1引言 (17)5.2白车身扭转工况分析 (17)5.2.1加载及约束条件 (17)5.2.2白车身扭转刚度结果表达及评价标准 (18)5.2.3轿车白车身扭转刚度数据处理及分析结果 (18)5.3白车身弯曲工况分析 (22)5.3.1加载及约束条件 (22)5.3.2白车身弯曲刚度结果表达及评价标准 (22)5.3.3轿车白车身弯曲刚度数据处理及分析结果 (23)5.4本章小结 (25)第六章轿车白车身优化分析 (26)6.1引言. (26)6.2优化分析的基本原理 (26)6.3优化分析的基本步骤 (27)6.3.1在Hypermesh中完成相关设置 (27)6.3.2提交Nastran完成计算 (28)6.3.3提取灵敏度信息 (28)6.3.4确定优化方案 (28)6.4白车身优化结果分析 (28)第七章结论与展望 (29)7.1本文结论 (29)7.2工作展望. (29)参考文献 (30)致谢 (32)第一章.绪论1.1引言近几年，我国汽车工业快速而稳步发展，打造我国自主品牌、开发核心技术是我国汽车工业的必然选择。

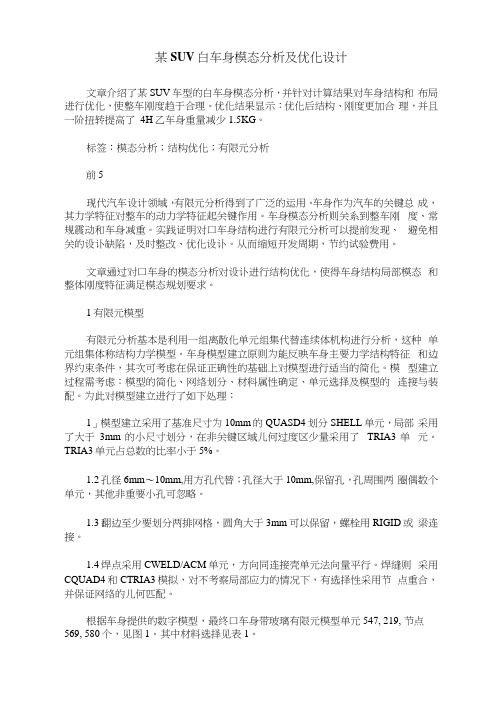

某SUV白车身模态分析及优化设计文章介绍了某SUV车型的白车身模态分析，并针对计算结果对车身结构和布局进行优化，使整车刚度趋于合理。
优化结果显示：优化后结构、刚度更加合理，并且一阶扭转提高了4H乙车身重量减少1.5KG。
标签：模态分析；结构优化；有限元分析前5现代汽车设计领域，有限元分析得到了广泛的运用。
车身作为汽车的关键总成，其力学特征对整车的动力学特征起关键作用。
车身模态分析则关系到整车刚度、常规震动和车身减重。
实践证明对口车身结构进行有限元分析可以提前发现、避免相关的设讣缺陷，及时整改、优化设讣。
从而缩短开发周期，节约试验费用。
文章通过对口车身的模态分析对设讣进行结构优化，使得车身结构局部模态和整体刚度特征满足模态规划要求。
1有限元模型有限元分析基本是利用一组离散化单元组集代替连续体机构进行分析，这种单元组集体称结构力学模型。
车身模型建立原则为能反映车身主要力学结构特征和边界约束条件，其次可考虑在保证正确性的基础上对模型进行适当的简化。
模型建立过程需考虑：模型的简化、网络划分、材料属性确定、单元选择及模型的连接与装配。
为此对模型建立进行了如下处理：1」模型建立采用了基准尺寸为10mm的QUASD4划分SHELL单元，局部采用了大于3mm的小尺寸划分，在非关键区域儿何过度区少量采用了TRIA3单元。
TRIA3单元占总数的比率小于5%。
1.2孔径6mm〜10mm,用方孔代替；孔径大于10mm,保留孔，孔周围两圈偶数个单元，其他非重要小孔可忽略。
1.3翻边至少要划分两排网格，圆角大于3mm可以保留，螺栓用RIGID或梁连接。
1.4焊点采用CWELD/ACM单元，方向同连接壳单元法向量平行。
焊缝则采用CQUAD4和CTRIA3模拟，对不考察局部应力的情况下，有选择性采用节点重合，并保证网络的儿何匹配。
根据车身提供的数字模型，最终口车身带玻璃有限元模型单元547, 219, 节点569, 580个，见图1。
白车身扭转刚度分析及拓扑优化Torsion Stiffness Analysis and TopologyOptimization of Body in White摘要: 白车身（Body in White, BIW）的扭转刚度是车身重要的力学性能之一，对整车各方面的性能有着直接或间接的影响。
本文在已有量产车型基础上，运用HyperMorph工具建立了轴距加长150 mm对应的Morph模型。
以Morph模型为研究对象，以扭转工况对应的柔度最小化为目标，利用OptiStruct软件进行了拓扑优化分析。
基于拓扑优化结果，对后地板横梁加强板、连接板、后围结构进行了形状优化和截面优化，优化后扭转刚度提升了4.85 %，对后续的设计具有一定的指导意义。
关键词:白车身，Morph模型，扭转刚度，OptiStruct，拓扑优化Abstract:The torsion stiffness of the Body in White (BIW) is one of the important mechanical properties of the body, and has a direct or indirect effect on the performance of all aspects of the vehicle. In this paper, based on the existing production models, the corresponding Morph model with 150 mm longer wheelbase was established by using HyperMorph tool. Then, taking Morph model as the research object and aiming at minimizing the compliance corresponding to the BIW torsion condition, topology optimization analysis was carried out by using OptiStruct software. Finally, based on the results of topology optimization, shape and section optimization were carried out for the rear floor beam reinforcing plate, connecting plate and the rear frame structure. As a result, the torsion stiffness is improved by 4.85 % after optimization, which has certain guiding significance for the subsequent design.Key words:Body in White, Morph model, torsion stiffness, OptiStruct, topology optimization1 概述随着经济的快速发展，汽车已经成为人们日常生活中不可缺少的交通工具。
2024年第2期47白车身骨架模态研究与结构优化设计马保林，熊辉，张略（奇瑞汽车股份有限公司，芜湖 241000）摘 要：为了提高某承载式车身骨架的模态，解决其在汽车行驶过程中与外界激励频率重合产生共振和异响，改善白车身骨架的NVH性能，对某轿车白车身进行研究并对关键零部件进行了结构优化设计，并进行有限元分析验证。
根据有限元分析及实车验证，这些结构优化方案对改善车身模态频率具有良好的效果，为其他车型提供设计参考。
关键词：模态分析，结构优化，白车身，有限元分析中图分类号：U463.8 文献标识码：A 文章编号：1005-2550（2024）02-0047-05Research on the BIW Modal and Optimization Design of theStructuralMA Bao-lin, XIONG Hui, ZHANG Lue (Chery Automobile Co., Ltd., WuHu 241000, China)Abstract: In order to improve the mode of a load-bearing body frame, solve the resonance and abnormal noise caused by its overlap with the external excitation frequency during the driving process of the car, and improve the NVH performance of the BIW skeleton, the BIW of a car was studied, and the structural optimization design of key components was carried out, and the finite element analysis was carried out to verify it. According to the finite element analysis and actual vehicle verification, these structural optimization schemes have a good effect on improving the modal frequency of the body, and provide design reference for other models.Key Words: Modal Analysis; Structural Optimization; Body-In-White; Finite Element Analysisdoi:10.3969/j.issn.1005-2550.2024.02.008 收稿日期：2024-01-021 前言随着我国汽车行业的飞速发展，乘员对于汽车振动噪声品质的要求不断提高。
目录1分析目的 (1)2使用软件说明 (1)3有限元模型建立 (1)4白车身扭转刚度分析边界条件 (1)5分析结果 (3)6结论 (9)1分析目的车身是轿车的关键总成，除了保证外形美观以外，汽车设计工程师们更注重车身结构的设计。
车身应有足够的刚度，刚度不足，会导致车身局部区域出现大的变形，从而影响了车的正常使用。
低的刚度必然伴随有低的固有频率，易发生结构共振和声响。
本报告以QQ白车身为研究对象，利用有限元法，对其进行扭转刚度分析。
2使用软件说明本次分析采用Hypermesh作前处理，Altair optistruct求解。
HyperMesh是世界领先的、功能强大的CAE应用软件包，也是一个创新、开放的企业级CAE平台，它集成了设计与分析所需的各种工具，具有无与伦比的性能以及高度的开放性、灵活性和友好的用户界面，与多种CAD和CAE软件有良好的接口并具有高效的网格划分功能；Altair Optistruct是一个综和隐式和显示求解器与一体的大规模有限元计算软件，几乎所有的线性和非线性问题都可以通过其进行求解。
Altair Optistruct最强大的功能是其友好的CAO接口，通过Altair Optistruct可以进行形状、尺寸、拓扑结构等优化，采用固定的内存分配技术，具有很高的计算精度和效率。
3有限元模型建立根据设计部门提供的白车身的工艺数模建立QQ的计算模型，对模型进行了有限元离散处理：白车身所有零部件都采用板壳单元进行离散，并尽量采用四边形板壳单元模拟，少量三角形单元以满足高质量网格的过渡需要；粘胶用实体单元模拟，焊接采用CWELD 和RBE2单元模拟。
其中四边形单元469700个，三角形单元15543个，三角形单元比例3.4%。
图1 QQ数模及有限元模型4白车身扭转刚度分析边界条件对设计车QQ施加边界条件：在前悬架与车身连接处约束X、Y、Z移动自由度和X、Y的旋转自由度，分三个子工况在后悬架板簧前吊耳铰接处、两吊耳中间限位支架处和板簧后吊耳铰接处施加大小为3000N、方向相反两个集中力。
