当前位置：文档之家 › 制冷技术基础与技能项目1 维修电冰箱

制冷技术基础与技能项目1 维修电冰箱

  • 格式：ppt
  • 大小：5.27 MB
  • 文档页数：207

下载文档原格式

  / 207

合集下载

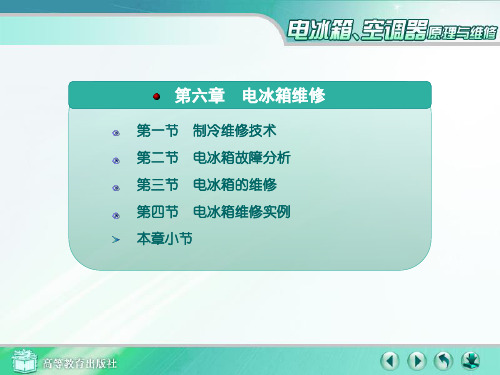

第六章_电冰箱维修

第六章_电冰箱维修

（1）钳工类通用工具
（2）电工类通用工具 （3）制冷设备维修中常用的材料
一、制冷设备维修的必备工具
2．专用工具 仅用于制冷设备的维修工具。 （1）切管器 切管器是专门用于切断紫铜管、 黄铜管和铝管的工具，如图所示。
1. 刀片 2. 滚轮 3. 支架 4. 调整旋钮 5. 螺杆
一、制冷设备维修的必备工具
4. 三通修理阀 5. 真空压力表 6. 真空泵 7. 负压瓶
特点：工艺简单，操作方便。但整个系统的真空度达到要求 的压力所需时间就较长。
五、抽真空及充注制冷剂操作
（2）双侧抽真空
在高、低压侧同时进行抽真空操作。 管道的连接如图所示。
1. 压缩机 2. 修理阀 3. 干燥过滤器 4. 三通接头 5. 真空泵
四、制冷系统的检漏
压力检漏的基本操作工艺如图所示。
1. 氮气瓶 2. 减压器 3. 输气管 4. 修理阀 5. 压力表 6. 压缩机 7. 冷凝器 8. 干燥过滤器 9. 毛细管 10 .蒸发器
五、抽真空及充注制冷剂操作
1．抽真空的操作
在充注制冷剂之前，需抽真空 处理。 （1）低压侧抽真空
1. 高压管（接冷凝器） 2. 低压管（接蒸发器） 3. 压缩机
三、制冷系统的焊接
（2）硬钎焊 硬钎焊的设备组成：由焊炬、高压氧气钢瓶、乙炔气钢瓶或液化石油气钢 瓶以及连接用的高压软管。 氧气钢瓶 助燃气体。 乙炔气瓶 乙炔气本身不能充分燃烧，与适量的氧气混合燃烧后可产生
3200℃ 高温火焰，是气焊和钎焊理想的可燃气体。
液化石油气瓶 压力0.78 ~ 1.47 MPa下为液体。液化石油气与氧气混合 后可获得理想的钎焊火焰，被广泛应用。
3．管道的焊接 （1）管径相同时的连接 采用插入式，如图（a）所示。如插管受到管 长限制可采用图（b）所示的形式。

电冰箱维修教案

电冰箱维修教案

第六章电冰箱维修【教学目标】1.制冷维修技术2.电冰箱故障分析3.电冰箱的维修4.电冰箱维修实例【教学重点】了解电冰箱的维修【教学难点】电冰箱故障分析【教学方法】读书指导法、分析法、演示法、练习法。

【课时安排】3.5学时。

【教学过程】〖新课〗第一节制冷维修技术一、制冷设备维修的必备工具1．通用工具及常用材料通用工具：适用于各种设备的维修工具。

按使用范围分为钳工类通用工具和电工类通用工具。

（1）钳工类通用工具（2）电工类通用工具（3）制冷设备维修中常用的材料2．专用工具仅用于制冷设备的维修工具。

（1）切管器切管器是专门用于切断紫铜管、黄铜管和铝管的工具，如图所示。

1. 刀片2. 滚轮3. 支架4. 调整旋钮5. 螺杆（2）扩管器又称胀管器，用于把管制成喇叭口或圆柱口的专用工具，如图所示。

1. 螺杆2. 锥形支头3. 扩口夹具4. 弓架5. 元宝螺母（3）冲头把铜管冲胀成为杯形口的专用工具，如图所示。

（4）弯管器弯管器是用于将小管径（小于20 mm）铜管弯曲的专用工具，如图所示。

1. 铜管2. 弯管角度盘3. 手柄（5）封口钳用于电冰箱、空调器等修理测试符合要求后封闭修理管口时，如图所示。

1.钳口2. 钳口开启弹簧3. 钳口开启手柄4. 钳口调整螺钉5. 钳口手柄（6）三通修理阀和五通修理阀当对制冷系统抽真空或充注制冷剂时，需要用三通修理阀，其结构如图所示。

1. 压力表2. 真空表3. 制冷剂钢瓶接口4. 压缩机接口5. 真空泵接口6、7. 阀开关（7）卤素检漏灯检漏工作必备工具，其结构如图所示。

1. 座盘2. 酒精杯3. 吸气管接头4. 塑料管5. 火焰圈6. 吸风罩7. 手轮玻璃液体（8）温度计温度计检查其维修质量。

分为玻璃式和压力式两种。

玻璃液体温度计：结构如图（a）所示。

电接点玻璃水银温度计：本形状如图（b）所示。

压力式温度计：结构如图（c）所示。

（9）压力表与真空压力表常用的压力表有：Y 型压力表（指示高压压力）；YZ 型压力真空表（指示低压压力和润滑油压力）。

项目一 制冷技术的基础知识

项目一 制冷技术的基础知识

（2） 冷凝 1）物质的集态从气态变成液态叫冷凝，又称 为液化。冷凝过程会放出热量。 2） 气体液化的条件 是降低温度和增大压力。 有效的方法是提高压力。电冰箱制冷系统是采 用压缩机和毛细管来提高冷凝压力的。
2．湿蒸气 （1）湿蒸气 饱和蒸气与饱和液体的混合物，称为湿蒸气。制冷剂在蒸发器和 冷凝器中，进行的气液集态转变过程中，饱和液体与饱和蒸气是 同时存在的。 （2）干蒸气：完全不含饱和液体的饱和蒸气称为干蒸气。 （3）干度：湿蒸气中饱和蒸气的含量，用湿蒸气的干度X表示。 用mv和mw分别代表湿蒸气中所含饱和蒸气与饱和液体的质量， 则湿蒸气的干度值
五、 气液集态变化
1. 物质的状态 在自然中，物质的状态通常是固态、液态和气态。在一定的条件下， 这3种物态之间可以相互转化，此转化过程叫做相变。物质从固态 变成液态叫融解（熔解），融解过程要吸收热量；而物质从液态变 成固态叫凝固，凝固过程会放出热量。物质从固态变成气态叫升华， 升华过程要吸收热量；而从气态变成固态叫凝华，凝华过程会放出 热量。 （1）汽化。物质的集态从液态转变成气态叫汽化，汽化过程要吸 收热量；汽化有蒸发和沸腾两种形式。 1）蒸发 蒸发是只在液体表面进行的汽化现象，它可以在任何温度 和压强下进行。 2）沸腾 是在一定压力下温度达到一定值时，在液体表面和内部都 剧烈进行的汽化现象。
项目一
制冷技术的基础知识
项目学习目标
知识目标
1. 正确认识和应用热力学基本概念。 2. 掌握物质的集态变化，了解湿蒸气、干蒸气、干度、过热蒸气、
过冷液体。 3.掌握热、显热和潜热的概念、热力学第一定律和第二定律在制冷
上的应用。了解焓和熵、制冷量、名义制冷量和能效比的概念。 4.掌握液体汽化法制冷常用制冷的种类、性质和要求，了解制冷剂

制冷维修技术实用教程_06电冰箱的使用与保养

制冷维修技术实用教程_06电冰箱的使用与保养

制冷维修技术实用教程_06电冰箱的使用与保养
一、电冰箱的使用
1.操作前准备
在使用电冰箱之前，应当先检查电源电压符合电冰箱的要求，电冰箱
的插头连接牢固，电源接触良好。

2.开机操作
在检查完电源的情况后，按照电冰箱的操作步骤，找到开关按钮，把
它按下，电冰箱会自动开机，正常情况下开机需要2-3分钟，将冷库温度
调节到恰当的温度。

3.增温功能
电冰箱中不仅可以进行降温，还可以进行增温功能，以便可以存放温
度较高的物品，如果不清楚增温功能的使用，可以参考用户手册中的使用
说明。

4.定时器设定
电冰箱往往会有定时器的设定，这样可以根据不同的需要设定不同的
时间，当设定的时间到了后，电冰箱会自动关机，避免长时间的运行，来
节省能源。

5.关机操作
在使用完电冰箱后，需要关机，一般来说，只要把开关按钮拉起即可，电冰箱会自动关机，但是如果有定时器设定，则会按照设定的时间关机。

二、电冰箱的保养
1.保持冰箱干燥
电冰箱的保养非常重要，它是由于潮湿的环境导致的电路短路，所以应当保持冰箱的干燥状态，同时应当避免放置太多东西在冰箱中，以免湿气堆积。

2.电冰箱清洁
电冰箱的外表应当定期清洁。

《冰箱维修培训》

《冰箱维修培训》


2. 汽化
汽化有蒸发和沸腾两种形式。蒸发是只在液体表
面进行的汽化现象，它可以在任何温度和压强下 进行。沸腾是在液体表面和内部同时进行的强烈 汽化，沸腾时的温度叫沸点。在一定的压强下， 某种液体只有一个与压强相对应的确定沸点，压 强增大沸点升高，压强减小沸点降低。因此，在 制冷设备中常用调节制冷剂的沸腾压强来控制制 冷温度。在相同的压强下，不同的物质具有不同 的沸点。如在标准大气压下，水的沸点是100℃； 氟里昂12(R12)的沸点是-29.8℃，在制冷行业中， 习惯上把沸腾称为蒸发，同时把沸腾器、沸腾温 度和沸腾压强分别叫做蒸发器、蒸发温度和蒸发 压力
1.1.5 临界温度与临界压力及相互关系
当饱和气体的温度不变，压力升高，比容值减 小，随着压力的不断升高，气态的比容值逐渐接近 液态的比容；当压力增加到一定值时，气态和液态 之间就没有明显的区别了，这种状态叫做临界状态。 此时所对应的压力和温度分别叫做首轮压力、临界 温度。在临界温度以上的气态，无论加多大的压力 都不能使它液化。因此，对于制冷剂来说，为了使 制冷剂在常温下能够液化，其临界温度应较高一些。
机电家电维修 电风扇和微波炉
第一章 电风扇
第二章
微波炉

第一章
制冷技术基础
电冰箱是以人工方法获得低温，供储存食物、 药品等的冷藏与冷冻器具。 制冷是指用人工的方法制造出一个低于自然环 境的低温环境，并且在必要长的时间内维持所 需的低温状态。



制冷分为: 蒸气压缩式制冷、蒸汽喷射式制冷、吸 收式制冷和热电式制冷是常见的制冷方式。 吸收式制冷也是液体气化法制冷的一种 方式。由于它以消耗低温热能作为补偿实 现制冷循环，对有余热场所热能的综合利 用，以及对于太阳能的开发和应用都有重 要的意义，因而近几十年发展非常迅速。

维修制冷与空调设备的基本技能PPT课件

维修制冷与空调设备的基本技能PPT课件
.5倒角器
倒角器的使用
使用时将倒角器口向上，锥 形刀片放入管口内，适度旋 转倒角器即可去掉毛刺，同 时消除铜管收口。
• 2. 切割铜管
• 根据工作任务，将Φ6mm的铜管按要求切割，操作分为三个步骤。见 图1.6
1)将铜管慢慢拨动平直，注 意用力不能过大，防止铜管 变形。 2)用卷尺在铜管上测量出30 cm 的 长 度 ， 并 用 签 字 笔 在 铜管上做记号。 3）左手握住铜管，右手持 割管器，将铜管夹在导轮与 刀片之间（注意：刀片对准 签字笔留下的记号。需要旋 转手柄才能将铜管夹持紧）， 割管器绕铜管顺时针旋转， 同时慢慢旋转手柄（进刀）， 直至铜管被割断。
图1.2切割铜管
• 一、任务描述
• 本任务是割取直径是6mm的铜管一根， 然后将它们平均分成三份，从而达到学会 使用割铜管器和倒角器的目的。要完成这 一任务需要准备铜管，割管器，倒角器和 辅助设备（锉刀、卷尺和签字笔）等工具。 切割后的铜管平直、圆整、切口整齐，铜 管长度不能偏差1mm，作业流程如图1.3。
• 3. 倒角管口和锉平管口端面
• 切割后的铜管接着的工序就是倒角，然后锉平管口端面， 操作分两步进行。见图1.7
1)倒角器锥形刀片向上， 铜管口向下，将倒角器 锥形刀片放入管口内， 左手握紧铜管不动，右 手旋转倒角器，反复操 作直到去除毛刺和收口。 2)倒角后的铜管放在锉 刀上管口端面磨平。
图1.7 倒角管口
调 维 修
产
图1.1生产冰箱、维修空调
• 学习目标
• 在加工制作制冷设备管道的训练过程中，把安全 操作规范放在第一位。我们本着循序渐进的原则， 先要认识专用管道加工工具，接着会正确使用专用 工具，然后学会切割、倒角、弯曲管道，学会给管 道封口，学会做喇叭口和杯形口，学会焊接管道。 同时了解管道用的材料、焊接用的材料、焊接火焰 的调节等基本知识。

电冰箱原理简介与制冷系统维修基本技能g


人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
l ）将所需加工的铜管夹装到割管器，慢慢旋紧手 柄至铜管边缘。 2 ）将整个割管器绕铜管顺时针方向旋转。 3 ）割管器每旋进1～2 圈，需调整手柄1/4 圈。 4 ）重复2 、3 步骤，直至将铜管割断。 5 ）另取不同规格铜管进行切割练习直至熟练。
倒角器
铜管在切割加工过程中，铜管易产生收口和毛刺 现象。倒角器主要用于去除切割加工过程中所产 生的毛刺，消除铜管收口现象。 倒角器操作步骤 l ）用割管器切割20cm 长，直径为12mm铜管。 2 ）将倒角器锥形刀刃放人铜管内。 3 ）一手握紧铜管，另一只手握紧倒角器沿刀刃 方向旋转。 4 ）反复操作，直至去除毛刺和收口。
3、制冷系统管道的气焊设备操作步骤
开始气焊时： ①打开氧气、乙炔气钢瓶上的阀门，调节减压阀，使 氧气输出压力为 0.5MPa 左右，乙炔气输出压力为 0.1MPa左右。 ②接着打开焊枪上乙炔气的调节阀，使焊枪的喷火嘴 中有少量乙炔气喷出。 ③点火，当喷火嘴出现火苗时，缓慢地打开焊枪上的 氧气调节阀门，使焊枪火焰由黄色变成蓝白色。 ④进行焊接操作。
④点燃火焰时，应注意火焰的喷射方向。
⑤工作完毕或中途停止焊接时，必须熄灭火焰 。
⑥禁止在没有安装压力表或压力表发生故障的 情况下使用
⑦注意不让气焊设备的软管碰到有机溶液。
本节小结：
1、气焊设备的组成； 2、气焊设备的正确操作步骤（开和关的先后顺序 ，如果顺序相反会出现什么现象？为什么？） 3、可以调节出哪三种火焰，他们的特点是什么？ 4、如何焊接铜管与铜管，毛细管和干燥过滤器的 焊接注意哪些？ 5、焊接的安全注意事项 课外作业： 1、气焊设备的正确操作； 2、气焊三种火焰的特点和应用； 3、制冷系统铜管与铜管的焊接步骤。

电冰箱维修技术

(2) 电气系统主电路和辅助电路
1）电气系统主电路:第一条回路路径由1→3→5→7→9→2完成 运转;第二条回路路径由1→3→5→7→11→2完成起动。
2）电气系统辅助电路:第一条回路路径由1→4→2完成照明电路; 第二条回路路径由5→6→8→2完成风机起动和运行;第三条回 路路径由3→13→15→17→2完成化霜任务。
图4.22 电冰箱的基本组成
单元基本知识
普通电冰箱的结构如图4.23所示。
图4.23 普通电冰箱的结构示意图
单元基本知识
3 电冰箱的箱体
电冰箱的箱体由壳体、箱门、台面及其他一些必要附件组成。
二、电冰箱分类及型号命名方法
(1) 按冰箱内冷却方式分类 1) 冷气强制循环式：又称间冷式（风冷式）或无霜冰箱。 2) 冷气自然对流式：又称直冷式或有霜电冰箱。 3) 冷气强制循环和自然对流并用式：
(3) 电气系统工作过程
制冷维修技术
图4.26 直冷式单门电冰箱电路
单元基本知识
2 间冷式电冰箱电路
间冷式电冰箱大多带有自动化霜控制装置，因在蒸发器表面看不到 霜，所以又称无霜气化式电冰箱。
图4.27所示是××牌BYD-155型间冷式双门电冰箱电路。
图4.27 ××牌BYD-155型双门电冰箱电路
单元基本知识
(1) 电气系统各器件的作用
吸收式制冷是利用燃料燃烧或电能所转化的热量使制冷剂产生 压力，从而使制冷剂在制冷系统中循环流动。
半导体式制冷（又称温差电制冷）是利用半导体在热电偶中通 直流电时，在电偶的不同结点处会产生吸热或放热现象，从而实 现制冷目的。
单元基本知识
2 电冰箱的组成
家用电冰箱主要由箱体、制冷系统、电器自动控制系统和附件等组 成，如图4.22所示。

冰箱制冷系统维修技术手册-电工技术知识学习干货分享

冰箱制冷系统维修技术手册-电工技术知识学习干货分享冰箱制冷系统维修技术手册三、制冷系统1.机械冰箱双门机械冰箱绝大多数为单系统冰箱，即冷藏室蒸发器与冷冻室蒸发器串联接入制冷管路中，两个间室同时制冷或停止工作。

其系统原理图如下：（代表机型：BCD-192CM/BCD-247CM等）先进冷冻（代表机型：BCD-208H/BCD-188DR/BCD-199DM等，冰箱有软冷冻室）先进冷冻三门机械冰箱为机械双变温系统，通过开关控制电磁阀的通断来切换中门不同的蒸发器，以改变中门的温度。

其系统原理图如下：2.电脑冰箱双温区电脑冰箱，采用电磁阀连接两根毛细管。

两个温区可以单独控制温度，且其中一个温区可以单独关闭。

其系统原理图如下：（代表机型：BCD-196H/BCD-192EM/BCD-202EM/BCD-195E）三温区冰箱电脑冰箱,采用电磁阀连接三根毛细管。

三个温区可以单独控制温度，其中两个温区可单独关闭。

其系统原理图如下：（代表机型：BCD-188ER/BCD-198ER）四、电气系统因各个型号冰箱接线方式不尽相同，电冰箱的电气及控制系统请详见各个型号冰箱的说明书或参数标牌。

五、冰箱系统检查1.制冷系统检查步骤：(1)通电30分钟判断是否制冷。

(2)将电冰箱温控系统置于正常档位，通电120分钟检查制冷温度。

冷藏室平均温度在O—10℃之间；冷冻室最高温度在-18℃以下。

开停机情况：在冰箱持续通电2小时后，夏天开停比为3：1—1：1，冬天为1：3一1：5。

当环境室温为18℃时，冰箱运行约15分钟，停机约45分钟左右。

当室温为35℃时，冰箱运行约为45分钟，停机15分钟左右才能满足冰箱制冷需要。

(3)氮气保压检漏(不得以其它气体替代)。

漏是指制冷系统制冷剂微漏或全部泄漏。

原因有：焊缝质量不好，管道与接头受腐蚀或碰撞后有裂纹，蒸发器腐蚀穿孔等。

现象为：制冷效果下降甚至不制冷，压缩机排气管与冷凝器热度下降甚至不热。

制冷维修技术实用教程_01制冷维修基本功

制冷维修技术实用教程
目
1 2 3
录
制冷维修基本功
制冷部件的认知 制冷技术维修基本操作 电冰箱维修技术
4
5 6
电冰箱的故障检查及维修
电冰箱的使用与保养
目
7 8 9
录
空调器的维修技术
空调器故障检修及维修 分体式空调器的安装与移机 变频空调器的认知与基本知识
10
11
空调器的使用、保养与选购
单元一 制冷维修基本功 学习目标
5) 如罐内制冷剂未使用完，可顺时针旋转调节手轮 至最低位臵，重新封闭制冷剂罐，但不可拆动启 开阀，否则罐内制冷剂会泄漏。
图1.11 启开阀安装示意
任务二 维修工具的使用
三、检修阀的使用
（1）二通检修阀
二通检修阀又称直角阀，是制冷设备维修中最常用的检修阀。
图1.12 二通检修阀的外观
图1.13 二通检修阀的内部结构
任务二 维修工具的使用
Hale Waihona Puke 任务二 维修工具的使用制冷剂钢瓶(瓶体标有最大充装量为1.5kg、3kg、5kg、10kg等)
任务二 维修工具的使用
连接管
任务二 维修工具的使用
复合修理阀
任务二 维修工具的使用
封口钳
任务二 维修工具的使用
真空泵
任务二 维修工具的使用
抽空打气两用泵
任务二 维修工具的使用
3 什么是热工
热工是工程热力学与传热学的简称。其中工程热力学主要研究热力 学机械的效率和热力学工质参与的能量转换在工程上的应用，如将热 力学能转化成机械能推动动力机械做功以及其效率的学科，再如，空 调将机械能转化成热力学能等；而传热学是研究热量传递的一门学科， 如反应堆的导热、对流换热、辐射能的传递等。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

20
在制冷制热实训中心，认识往复式压缩机、热 交换器（蒸发器，冷凝器）、毛细管、干燥过滤器， 同时用万用表、钳形电流表和兆欧表对往复式压缩 机检测。要完成这一工作任务，其作业流程如图1. 2.1
21
图1.2.1
作业流程
22
能力目标： 1.学会检测热交换器、毛细管、干燥过滤器等 2.学会检测往复活塞式压缩机的质量。
40
常用电冰箱蒸发器种类如下： （1）管板式蒸发器（见图1.2.15） （2）铝复合板式蒸发器（见图1.2.16 （3 1.2.17 4.干燥过滤器（见图1.2.18
41
图1.2.16 图1.2.15 管板式蒸发器
铝复合板式蒸发器
42
图1.2.17
翅片管板式蒸发器
图1.2.18
干燥过滤器
43
思考与练习
6.冷凝器有____、____、____、____ 7.在蒸发器末端的制冷剂呈____态（填气、液或 8. 9. 10.
46
任务3 使用专门工具 一、任务描述 在电冰箱、空调器和冷藏库等制冷设备的生产、 维修工作中，往往会遇到切割、弯曲和焊接管道。 因此,正确地加工制作管道，是保证生产、维修制 冷设备的重要内容。本任务主要介绍管道的加工。 完成这一任务的作业流程如图1.3.1
33
电冰箱压缩机按不同的分类方式有很多种，这
（1）往复活塞式压缩机（见图1.2.10） （2）旋转式压缩机（见图1.2.11 （3）涡旋式压缩机（见图1.2.12
34
图1.2.10
往复活塞式压缩机
图1.2.11
旋转式压缩机
35
图1.2.12
涡旋式压缩机
36
2.热交换器——冷凝器的种类和结构从压缩机 出来的温度为50~70 ℃的热的气态制冷剂被喷射 入冷凝器。冷凝器的管路和散热片吸收热量，外界 的空气流过冷凝器，在此过程中，吸收热量并冷却 制冷剂。
23
知识目标： 1.了解压缩机、热交换器、毛细管、干燥过滤 2.掌握压缩机、热交换器、毛细管、干燥过滤
3.理解压缩机、热交换器、毛细管、干燥过滤
24
图1.2.2
冷凝器
25
1.认识热交换器——冷凝器(见图1.2.2) 2.认识热交换器——蒸发器(见图1.2.3) 3.认识毛细管〗(见图1.2.4) 4.认识干燥过滤器(见图1.2.5) 5. (1)认识压缩机(见图1.2.6) (2）检测往复式压缩机(见图1.2.7)
37
当制冷剂被冷却到一定的温度和压力下成为液 态，除前面介绍的钢丝式冷凝器外，常见的还有以 （1）百叶窗式冷凝器（见图1.2.13） （2）内嵌式冷凝器 （3）翅片式冷凝器（见图1.2.14
38
图1.2.13
百叶窗式冷凝器 图1.2.14
翅片式冷凝器
39
3.热交换器——蒸发器的种类和结构 制冷剂经冷凝器冷凝成液体，经毛细管节流降 压后送到蒸发器内，体积膨胀，制冷剂在蒸发器汽 化并吸收被冷物质热量，把冰箱内的热量吸收带出 。
项目1
维修电冰箱
1. 2. 3. 4. 5. 6.学会对电冰箱电气控制系统进行故障检修。
1
任务1 电冰箱已进入千家万户。走进电器商店，形形 色色、大大小小的电冰箱琳琅满目，怎么去认识这 些电冰箱？又怎么去选择这些电冰箱？本任务是认 识和选择电冰箱。完成这一任务的作业流程如图 1.1.1
2
图1.1.1
作业流程
3
能力目标： 1.学会根据电冰箱的外形和内部特征区分电冰 2.学会选择电冰箱。 知识目标： 1. 2.了解电冰箱铭牌数据。
4
图1.1.2
单门电冰箱
5
1.认识单门电冰箱(见图1.1.2) 2.认识双门电冰箱(见图1.1.3) 3.认识多门电冰箱(见图1.1.4) 4. 5. 6.选择电冰箱
10
操作评价 认识和选用电冰箱，学会了多少，请根据表1. 1.2中的要求进行评价。
11
知识探究. 1. （1）耗电量 （2 （3 （4 （5 （6
12
2.
室温度有不同的体现，如表 1.1.4
14
4. （1 （2
15
思考与练习.
26
图1.2.2
冷凝器
图1.2.3 蒸发器
27
图1.2.4
毛细管
图1.2.5
干燥过滤器
28
图1.2.6
压缩机
图1.2.7
电源接线端子
29
图1.2.8
钳形电流表
图1.2.9
兆欧表
30
操作评价
认识和检测制冷系统常见部件，学会了多少, 请根据表1.2.1中的要求进行评价。
31
32
知识探究
１.压缩机（往复活塞式、旋转式、涡旋式） 压缩机是制冷循环系统的动力，在制冷系统中 ，它是最重要的组成部分，是制冷系统的动力装置 。借助这个动力装置，制冷剂在制冷系统中才能实
１冷凝器和蒸发器在结构上比较相似，它们可 以互换吗？
44
学习检测
1.电冰箱压缩机有3根管子，分别是____、____和 ____ 2.电冰箱压缩机电机中启动绕组的电阻____运行
3.干燥过滤器的作用是____ 4.热交换器有____和____ 5.蒸发器有____、____、____、____
45
18
1.在电冰箱的型号中第一个字母表示产品代号。( ) 2.电冰箱工作时的噪声可以超过50 dB。( ) 3.冷冻室的温度低于-6 ℃就达到一星级电冰箱的要 求。( ) 4.电冰箱开门时箱内的照明灯要亮，关门时灯灭。 ( )
19
任务2 电冰箱制冷系统是由一些专用的部件组成的 ，这些部件一旦出现问题，就会影响电冰箱正常工 作。这些部件你认识吗？会检查它的好坏吗？这里 主要介绍制冷系统专用部件的作用、结构和工作原
1.通过了解写出你邻居（同学）的电冰箱的型 2.你舅舅家要买电冰箱，请你去帮他选择，在 选择中你应该注意哪些问题？
16
学习检测.
1.电冰箱按外形结构可分为单门电冰箱、____和
2.电冰箱型号是BCD210WA，其中210表示____ 3.冷冻室温度达到____
17
4.手拉电冰箱门要施加一定的____才能打开，关 门时箱门靠近门框就会因磁性条的吸力而关闭。用 纸片插入门缝任何一处，纸片不____，说明磁性
6
图1.1.3
双门电冰箱
7
图1.1.4
多门电冰箱
8
9
4.认识电冰箱型号 电冰箱型号是用来表征电冰箱的基本情况， 通过电冰箱型号可以了解电冰箱容积,是家用还是 商用电冰箱，是有霜还是无霜电冰箱,产品改进过 多少次,是否符合国家标准。根据国家GB 8059标 准规定，家用电冰箱的型号表示方法及其含义如下
