制冷设备与原理吴业正版思考题答案

  • 格式：pdf
  • 大小：495.28 KB
  • 文档页数：21

下载文档原格式

  / 21

合集下载

制冷原理与设备循环思考题与练习题及答案

制冷原理与设备循环思考题与练习题及答案

制冷原理考试题（每空2分，共20分）一、填空⒈制冷压缩机、（）、节流阀和（），是制冷剂赖以循环制冷所必不可少的机械设备，构成了最基本的制冷系统。

⒉对制冷剂的热力学方面的选择要求，要求制冷剂的沸点要（），临界温度要（。

（填高低）度要（）），凝固温⒊在蒸发压缩式制冷系统中，目前广泛采用的制冷剂有（，和氟利），（）昂的混合溶液等。

⒋复叠式压缩制冷循环通常是由两个或两个以上（）组成的多元复叠制冷循环。

）、冷却器、（）及膨⒌空气压缩式制冷循环的主要热力设备有（胀器。

分）分，共20二、名词解释（每题4⒈人工制冷。

⒉共沸溶液类制冷剂⒊载冷剂⒋热力完善度⒌一次节流]（前两题6分，第三题8分，共20三简答分）⒈对单级蒸汽压缩制冷理论循环作哪些假设？理论循环假定：⒉液体过冷对循环各性能参数有何影响？3.写出与下列制冷剂的符号规定式相对应的化学分子式（1）R22（2）R134（共20分）、计算题35℃，工质－10℃,冷凝温度为假定循环为单级压缩蒸气制冷的理论循环，蒸发温度t=0试对该循环进行热力计算。

=55kw,R22，循环的制冷量Q为0的热力性质表，查出处于饱和线上的有关状态参数值：R22（根据3=243.114kJ/kgMPap=0.3543vkJ/kgh=401.555=0.0653m/kgh=h04113℃）t=57=1.3548p Mpa kJ/kg=435.2h2k2五、画图及说明（共20分）画出制冷系统的基本原理图及单级蒸汽压缩式制冷循环的理论循环压焓图，并说明其循制冷原理考试题答案（每空2分，共20二、填空分）⒈制冷压缩机、（冷凝器）、节流阀和（蒸发器，是制冷剂赖以循环制冷所必不）可少的机械设备，构成了最基本的制冷系统。

（要度温⒉对制冷剂的热力学方面的选择要求，要求制冷剂的沸点要（界临，）低（填高低）。

）低（要度温固凝，）高．⒊在蒸发压缩式制冷系统中，目前广泛采用的制冷剂有（氨），（氟利昂），和氟利昂的混合溶液等。

制冷原理与设备思考题答案

制冷原理与设备思考题答案

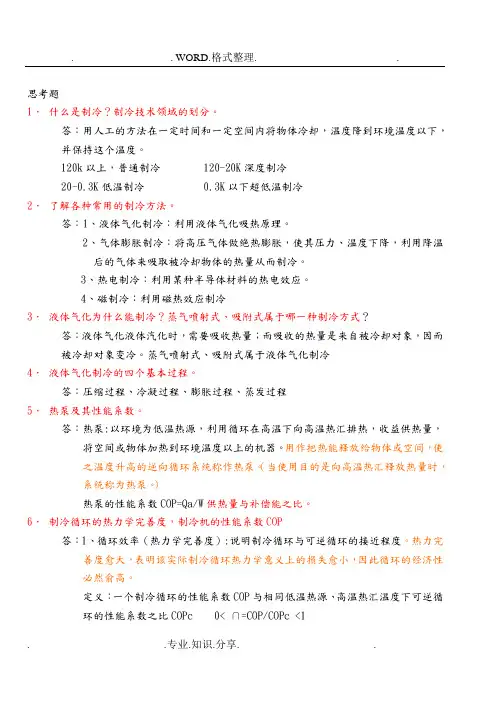

思考题1．什么是制冷？制冷技术领域的划分。

答：用人工的方法在一定时间和一定空间将物体冷却，温度降到环境温度以下，并保持这个温度。

120k以上，普通制冷120-20K深度制冷20-0.3K低温制冷0.3K以下超低温制冷2．了解各种常用的制冷方法。

答：1、液体气化制冷：利用液体气化吸热原理。

2、气体膨胀制冷：将高压气体做绝热膨胀，使其压力、温度下降，利用降温后的气体来吸取被冷却物体的热量从而制冷。

3、热电制冷：利用某种半导体材料的热电效应。

4、磁制冷：利用磁热效应制冷3．液体气化为什么能制冷？蒸气喷射式、吸附式属于哪一种制冷方式？答：液体气化液体汽化时，需要吸收热量；而吸收的热量是来自被冷却对象，因而被冷却对象变冷。

蒸气喷射式、吸附式属于液体气化制冷4．液体气化制冷的四个基本过程。

答：压缩过程、冷凝过程、膨胀过程、蒸发过程5．热泵及其性能系数。

答：热泵:以环境为低温热源，利用循环在高温下向高温热汇排热，收益供热量，将空间或物体加热到环境温度以上的机器。

用作把热能释放给物体或空间，使之温度升高的逆向循环系统称作热泵。

（当使用目的是向高温热汇释放热量时，系统称为热泵。

）热泵的性能系数COP=Qa/W供热量与补偿能之比。

6．制冷循环的热力学完善度，制冷机的性能系数COP答：1、循环效率（热力学完善度）:说明制冷循环与可逆循环的接近程度。

热力完善度愈大，表明该实际制冷循环热力学意义上的损失愈小，因此循环的经济性必然俞高。

定义：一个制冷循环的性能系数COP与相同低温热源、高温热汇温度下可逆循环的性能系数之比COPc 0< ∩=COP/COPc <12、制冷机的性能系数:COP=Q/W7．单级蒸气压缩制冷循环的四个基本部件答：压缩机：①提高制冷剂的压力；②形成输送制冷剂的动力冷凝器：制冷剂高压蒸气与环境温度介质充分热交换膨胀阀: ①使高压常温制冷剂节流膨胀降压；②调节进入蒸发器的制冷剂流量蒸发器: 提供低压制冷剂与冷却空间充分热交换的场所，使制冷剂不断吸热汽化。

制冷原理及设备思考题答案解析

制冷原理及设备思考题答案解析

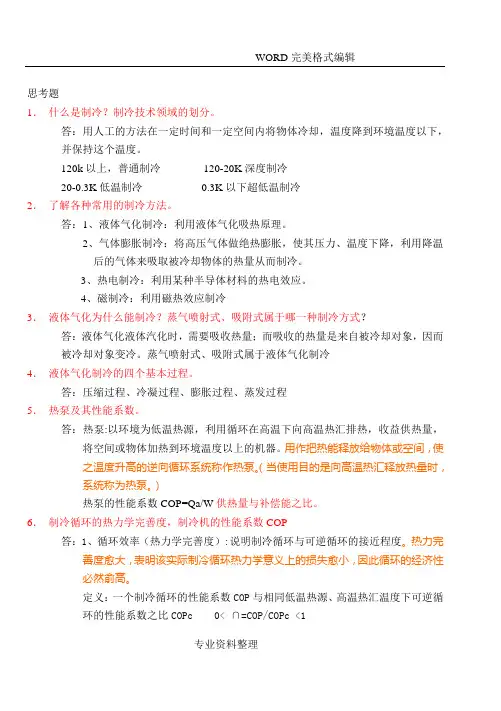

思考题1．什么是制冷？制冷技术领域的划分。

答：用人工的方法在一定时间和一定空间内将物体冷却，温度降到环境温度以下，并保持这个温度。

120k以上，普通制冷120-20K深度制冷20-0.3K低温制冷0.3K以下超低温制冷2．了解各种常用的制冷方法。

答：1、液体气化制冷：利用液体气化吸热原理。

2、气体膨胀制冷：将高压气体做绝热膨胀，使其压力、温度下降，利用降温后的气体来吸取被冷却物体的热量从而制冷。

3、热电制冷：利用某种半导体材料的热电效应。

4、磁制冷：利用磁热效应制冷3．液体气化为什么能制冷？蒸气喷射式、吸附式属于哪一种制冷方式？答：液体气化液体汽化时，需要吸收热量；而吸收的热量是来自被冷却对象，因而被冷却对象变冷。

蒸气喷射式、吸附式属于液体气化制冷4．液体气化制冷的四个基本过程。

答：压缩过程、冷凝过程、膨胀过程、蒸发过程5．热泵及其性能系数。

答：热泵:以环境为低温热源，利用循环在高温下向高温热汇排热，收益供热量，将空间或物体加热到环境温度以上的机器。

用作把热能释放给物体或空间，使之温度升高的逆向循环系统称作热泵。

（当使用目的是向高温热汇释放热量时，系统称为热泵。

）热泵的性能系数COP=Qa/W供热量与补偿能之比。

6．制冷循环的热力学完善度，制冷机的性能系数COP答：1、循环效率（热力学完善度）:说明制冷循环与可逆循环的接近程度。

热力完善度愈大，表明该实际制冷循环热力学意义上的损失愈小，因此循环的经济性必然俞高。

定义：一个制冷循环的性能系数COP与相同低温热源、高温热汇温度下可逆循环的性能系数之比COPc 0< ∩=COP/COPc <1完美DOC格式整理2、制冷机的性能系数:COP=Q/W7．单级蒸气压缩制冷循环的四个基本部件答：压缩机：①提高制冷剂的压力；②形成输送制冷剂的动力冷凝器：制冷剂高压蒸气与环境温度介质充分热交换膨胀阀: ①使高压常温制冷剂节流膨胀降压；②调节进入蒸发器的制冷剂流量蒸发器: 提供低压制冷剂与冷却空间充分热交换的场所，使制冷剂不断吸热汽化。

制冷原理和设备思考题答案解析

制冷原理和设备思考题答案解析

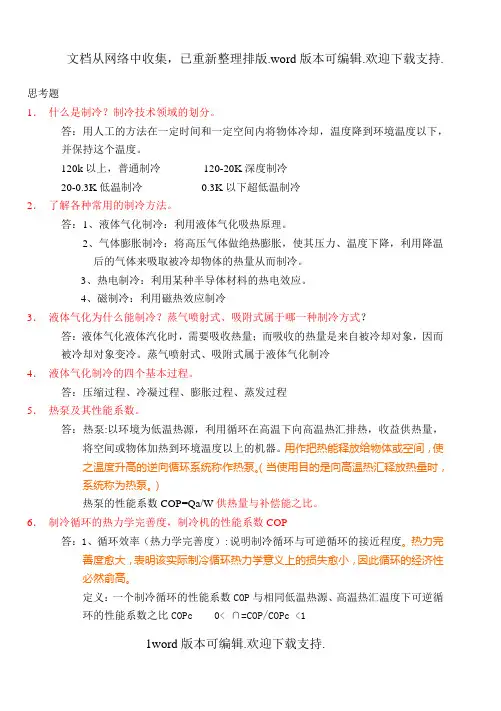

思考题1．什么是制冷？制冷技术领域的划分。

答：用人工的方法在一定时间和一定空间内将物体冷却，温度降到环境温度以下，并保持这个温度。

120k以上，普通制冷120-20K深度制冷20-0.3K低温制冷0.3K以下超低温制冷2．了解各种常用的制冷方法。

答：1、液体气化制冷：利用液体气化吸热原理。

2、气体膨胀制冷：将高压气体做绝热膨胀，使其压力、温度下降，利用降温后的气体来吸取被冷却物体的热量从而制冷。

3、热电制冷：利用某种半导体材料的热电效应。

4、磁制冷：利用磁热效应制冷3．液体气化为什么能制冷？蒸气喷射式、吸附式属于哪一种制冷方式？答：液体气化液体汽化时，需要吸收热量；而吸收的热量是来自被冷却对象，因而被冷却对象变冷。

蒸气喷射式、吸附式属于液体气化制冷4．液体气化制冷的四个基本过程。

答：压缩过程、冷凝过程、膨胀过程、蒸发过程5．热泵及其性能系数。

答：热泵:以环境为低温热源，利用循环在高温下向高温热汇排热，收益供热量，将空间或物体加热到环境温度以上的机器。

用作把热能释放给物体或空间，使之温度升高的逆向循环系统称作热泵。

（当使用目的是向高温热汇释放热量时，系统称为热泵。

）热泵的性能系数COP=Qa/W供热量与补偿能之比。

6．制冷循环的热力学完善度，制冷机的性能系数COP答：1、循环效率（热力学完善度）:说明制冷循环与可逆循环的接近程度。

热力完善度愈大，表明该实际制冷循环热力学意义上的损失愈小，因此循环的经济性必然俞高。

定义：一个制冷循环的性能系数COP与相同低温热源、高温热汇温度下可逆循环的性能系数之比COPc 0< ∩=COP/COPc <1专业资料整理2、制冷机的性能系数:COP=Q/W7．单级蒸气压缩制冷循环的四个基本部件答：压缩机：①提高制冷剂的压力；②形成输送制冷剂的动力冷凝器：制冷剂高压蒸气与环境温度介质充分热交换膨胀阀: ①使高压常温制冷剂节流膨胀降压；②调节进入蒸发器的制冷剂流量蒸发器: 提供低压制冷剂与冷却空间充分热交换的场所，使制冷剂不断吸热汽化。

制冷原理与设备第一章思考题习题参考答案

制冷原理与设备第一章思考题习题参考答案

制冷原理与设备第一章思考题习题参考答案1. 人工制冷方法：冰、盐水冰冷却和固体升华制冷；液体汽化制冷液体汽化制冷方法，包括蒸汽压缩式制冷、蒸汽吸收式制冷、蒸汽喷射式制冷吸附式制冷；绝热膨胀制冷；其他制冷方法，包括热电制冷、磁制冷、涡流管制冷、热声制冷。

制冷系统：制冷系统是一部逆向工作的热机，是以消耗能量为代价来实现把热量从低温系统向高温系统转移而得到低温这一效果的设备。

（1）蒸汽压缩式制冷（2）蒸汽吸收式制冷（3）蒸汽喷射式制冷（4）吸附式制冷（5）气体节流效应制冷（6）绝热膨胀制冷（7）热电制冷（8）磁制冷（9）涡流管制冷（10）热声制冷2. 制冷系数ε：是指产生的单位制冷量q0与单位压缩功之比热力完善度η：工作在同温度区间的不可逆循环的制冷系数与可逆循环的制冷系数之比。

η=ε/εc 。

该值同时考虑了能量转换的数量关系和实际循环中的不可逆程度的影响，在数值上它始终小于1；热力系数ζ：是指获得的制冷量与单位时间消耗的热量之比，该值是通过输入热量制冷的制冷机的经济性评价指标。

3. 液体汽化制冷的特征：利用制冷剂液体在汽化时（沸腾时）产生吸热效应，达到制冷目的。

四个基本过程：1) 蒸发器中：制冷剂液体在低压（低温）下蒸发（沸腾），成为低压蒸汽 2) 压缩机中：将蒸发后的低压低温干饱和蒸汽提高压力成为高压高温的过热蒸汽 3) 冷凝器中：通过环境介质将高压高温蒸汽冷却、冷凝，使之成为高压液体 4) 节流阀：高压高温液体通过节流阀，降低压力重新变为低压、低温湿蒸汽进入蒸发器，完成一个循环。

4. 工作过程是工质在蒸发器内与被冷却对象发生热量交换，吸收被冷却对象的热量并汽化，产生的低压蒸汽被压缩机吸入，经过压缩后以高压排出。

压缩机排出的高温高压气态工质在冷凝器内被常温冷却介质冷却，凝结成高压液体。

高压液体流经膨胀阀时节流，变成低压、低温湿蒸汽，进入蒸发器，其中低压液体在蒸发器中再次汽化制冷，如此循环不已，制取冷量。

制冷原理及设备思考题答案解析

制冷原理及设备思考题答案解析

思考题1．什么是制冷？制冷技术领域的划分。

答：用人工的方法在一定时间和一定空间内将物体冷却，温度降到环境温度以下，并保持这个温度。

120k以上，普通制冷 120-20K深度制冷20-0.3K低温制冷 0.3K以下超低温制冷2．了解各种常用的制冷方法。

答：1、液体气化制冷：利用液体气化吸热原理。

2、气体膨胀制冷：将高压气体做绝热膨胀，使其压力、温度下降，利用降温后的气体来吸取被冷却物体的热量从而制冷。

3、热电制冷：利用某种半导体材料的热电效应。

4、磁制冷：利用磁热效应制冷3．液体气化为什么能制冷？蒸气喷射式、吸附式属于哪一种制冷方式？答：液体气化液体汽化时，需要吸收热量；而吸收的热量是来自被冷却对象，因而被冷却对象变冷。

蒸气喷射式、吸附式属于液体气化制冷4．液体气化制冷的四个基本过程。

答：压缩过程、冷凝过程、膨胀过程、蒸发过程5．热泵及其性能系数。

答：热泵:以环境为低温热源，利用循环在高温下向高温热汇排热，收益供热量，将空间或物体加热到环境温度以上的机器。

用作把热能释放给物体或空间，使之温度升高的逆向循环系统称作热泵。

（当使用目的是向高温热汇释放热量时，系统称为热泵。

）热泵的性能系数COP=Qa/W供热量与补偿能之比。

6．制冷循环的热力学完善度，制冷机的性能系数COP答：1、循环效率（热力学完善度）:说明制冷循环与可逆循环的接近程度。

热力完善度愈大，表明该实际制冷循环热力学意义上的损失愈小，因此循环的经济性必然俞高。

定义：一个制冷循环的性能系数COP与相同低温热源、高温热汇温度下可逆循环的性能系数之比COPc 0< ∩=COP/COPc <1完美DOC格式整理2、制冷机的性能系数:COP=Q/W7．单级蒸气压缩制冷循环的四个基本部件答：压缩机：①提高制冷剂的压力；②形成输送制冷剂的动力冷凝器：制冷剂高压蒸气与环境温度介质充分热交换膨胀阀: ①使高压常温制冷剂节流膨胀降压；②调节进入蒸发器的制冷剂流量蒸发器: 提供低压制冷剂与冷却空间充分热交换的场所，使制冷剂不断吸热汽化。

制冷原理及设备思考题答案解析

制冷原理及设备思考题答案解析

思考题1．什么是制冷？制冷技术领域的划分。

答：用人工的方法在一定时间和一定空间内将物体冷却，温度降到环境温度以下，并保持这个温度。

120k以上，普通制冷 120-20K深度制冷20-0.3K低温制冷 0.3K以下超低温制冷2．了解各种常用的制冷方法。

答：1、液体气化制冷：利用液体气化吸热原理。

2、气体膨胀制冷：将高压气体做绝热膨胀，使其压力、温度下降，利用降温后的气体来吸取被冷却物体的热量从而制冷。

3、热电制冷：利用某种半导体材料的热电效应。

4、磁制冷：利用磁热效应制冷3．液体气化为什么能制冷？蒸气喷射式、吸附式属于哪一种制冷方式？答：液体气化液体汽化时，需要吸收热量；而吸收的热量是来自被冷却对象，因而被冷却对象变冷。

蒸气喷射式、吸附式属于液体气化制冷4．液体气化制冷的四个基本过程。

答：压缩过程、冷凝过程、膨胀过程、蒸发过程5．热泵及其性能系数。

答：热泵:以环境为低温热源，利用循环在高温下向高温热汇排热，收益供热量，将空间或物体加热到环境温度以上的机器。

用作把热能释放给物体或空间，使之温度升高的逆向循环系统称作热泵。

（当使用目的是向高温热汇释放热量时，系统称为热泵。

）热泵的性能系数COP=Qa/W供热量与补偿能之比。

6．制冷循环的热力学完善度，制冷机的性能系数COP答：1、循环效率（热力学完善度）:说明制冷循环与可逆循环的接近程度。

热力完善度愈大，表明该实际制冷循环热力学意义上的损失愈小，因此循环的经济性必然俞高。

定义：一个制冷循环的性能系数COP与相同低温热源、高温热汇温度下可逆循环的性能系数之比COPc 0< ∩=COP/COPc <1. .专业.知识.分享. .2、制冷机的性能系数:COP=Q/W7．单级蒸气压缩制冷循环的四个基本部件答：压缩机：①提高制冷剂的压力；②形成输送制冷剂的动力冷凝器：制冷剂高压蒸气与环境温度介质充分热交换膨胀阀: ①使高压常温制冷剂节流膨胀降压；②调节进入蒸发器的制冷剂流量蒸发器: 提供低压制冷剂与冷却空间充分热交换的场所，使制冷剂不断吸热汽化。

制冷原理和设备思考题答案解析(最新整理)

制冷原理和设备思考题答案解析(最新整理)
13．有效过热、无效过热及其对循环性能的影响。 答：如果吸入蒸气的过程发生在蒸发器本身的后部，或者发生在安装于被冷却室内的吸 气管道上，或者发生在两者皆有的情况下，那么，由于过热而吸收的热量来自被冷却物， 因为产生了有用的制冷效果，这种过热称为有效过热；有效过热使循环的单位制冷量增 加，但由于吸入蒸气的比体积也随吸入温度的增加而增加，故过热循环的单位容积制冷 量可以增加，也可以减少，这与制冷剂本身的特性有关。 由蒸发器出来的低温制冷剂蒸气，在通过吸入管道进入压缩机之前，从周围环境中吸取 热量而过热，但它并没有对被冷却物体产生任何制冷效应，这种过热称为无效过热。对 于无效过热，循环的单位制冷量和运行在相同冷凝温度和蒸发温度下的理论循环的单位 制冷量是相等的，但由于蒸气比体积的增加使单位容积制冷量减少，对给定压缩机而言，
46．冷凝器哪些类型？了解各种冷凝器的结构特点。 答：水冷式冷凝器：立式壳管式、卧式壳管式、套管式 风冷式冷凝器： 蒸发式冷凝器：
47．膨胀节流元件起什么作用？有哪些类型？ 答：膨胀节流元件起节流和调节进入蒸发器制冷剂流量的作用，并可保证一定的过 热度防止液击。 手动节流阀、热力膨胀阀、电子膨胀阀、毛细管、低压浮球调节阀、截止阀
冷凝温度升高时，制冷量降低，比功 w0 升高，性能系数下降 17．了解劳伦兹循环及单级蒸气压缩混合工质制冷循环。
答: 劳伦兹循环是热源温度和热汇温度变化的可逆制冷循环。 18．了解 CO2 跨临界循环
答： 工质的吸、放热过程分别在亚临界区和超临界区进行的循环。 19．制冷剂的种类和常用制冷剂的表示符号。
48．辅助设备有哪些？ 各有哪些用途？（如油分离器、气液分离器、过滤器、干燥器等）。 答：油分离器：分离压缩机排除的气体中的润滑油 气液分离器：用于重力供液系统中，如氨液分离器，将蒸发器出来的蒸气中的

制冷原理及设备思考题答案解析

制冷原理及设备思考题答案解析

思考题1．什么是制冷？制冷技术领域的划分。

答：用人工的方法在一定时间和一定空间内将物体冷却，温度降到环境温度以下，并保持这个温度。

120k以上，普通制冷120-20K深度制冷20-0.3K低温制冷0.3K以下超低温制冷2．了解各种常用的制冷方法。

答：1、液体气化制冷：利用液体气化吸热原理。

2、气体膨胀制冷：将高压气体做绝热膨胀，使其压力、温度下降，利用降温后的气体来吸取被冷却物体的热量从而制冷。

3、热电制冷：利用某种半导体材料的热电效应。

4、磁制冷：利用磁热效应制冷3．液体气化为什么能制冷？蒸气喷射式、吸附式属于哪一种制冷方式？答：液体气化液体汽化时，需要吸收热量；而吸收的热量是来自被冷却对象，因而被冷却对象变冷。

蒸气喷射式、吸附式属于液体气化制冷4．液体气化制冷的四个基本过程。

答：压缩过程、冷凝过程、膨胀过程、蒸发过程5．热泵及其性能系数。

答：热泵:以环境为低温热源，利用循环在高温下向高温热汇排热，收益供热量，将空间或物体加热到环境温度以上的机器。

用作把热能释放给物体或空间，使之温度升高的逆向循环系统称作热泵。

（当使用目的是向高温热汇释放热量时，系统称为热泵。

）热泵的性能系数COP=Qa/W供热量与补偿能之比。

6．制冷循环的热力学完善度，制冷机的性能系数COP答：1、循环效率（热力学完善度）:说明制冷循环与可逆循环的接近程度。

热力完善度愈大，表明该实际制冷循环热力学意义上的损失愈小，因此循环的经济性必然俞高。

定义：一个制冷循环的性能系数COP与相同低温热源、高温热汇温度下可逆循环的性能系数之比COPc 0< ∩=COP/COPc <1完美DOC格式整理2、制冷机的性能系数:COP=Q/W7．单级蒸气压缩制冷循环的四个基本部件答：压缩机：①提高制冷剂的压力；②形成输送制冷剂的动力冷凝器：制冷剂高压蒸气与环境温度介质充分热交换膨胀阀: ①使高压常温制冷剂节流膨胀降压；②调节进入蒸发器的制冷剂流量蒸发器: 提供低压制冷剂与冷却空间充分热交换的场所，使制冷剂不断吸热汽化。

制冷原理与设备思考题答案

制冷原理与设备思考题答案

思考题1．什么是制冷？制冷技术领域的划分。

答：用人工的方法在一定时间和一定空间内将物体冷却，温度降到环境温度以下，并保持这个温度。

120k以上，普通制冷120-20K深度制冷20-0.3K低温制冷0.3K以下超低温制冷2．了解各种常用的制冷方法。

答：1、液体气化制冷：利用液体气化吸热原理。

2、气体膨胀制冷：将高压气体做绝热膨胀，使其压力、温度下降，利用降温后的气体来吸取被冷却物体的热量从而制冷。

3、热电制冷：利用某种半导体材料的热电效应。

4、磁制冷：利用磁热效应制冷3．液体气化为什么能制冷？蒸气喷射式、吸附式属于哪一种制冷方式？答：液体气化液体汽化时，需要吸收热量；而吸收的热量是来自被冷却对象，因而被冷却对象变冷。

蒸气喷射式、吸附式属于液体气化制冷4．液体气化制冷的四个基本过程。

答：压缩过程、冷凝过程、膨胀过程、蒸发过程5．热泵及其性能系数。

答：热泵:以环境为低温热源，利用循环在高温下向高温热汇排热，收益供热量，将空间或物体加热到环境温度以上的机器。

用作把热能释放给物体或空间，使之温度升高的逆向循环系统称作热泵。

（当使用目的是向高温热汇释放热量时，系统称为热泵。

）热泵的性能系数COP=Qa/W供热量与补偿能之比。

6．制冷循环的热力学完善度，制冷机的性能系数COP答：1、循环效率（热力学完善度）:说明制冷循环与可逆循环的接近程度。

热力完善度愈大，表明该实际制冷循环热力学意义上的损失愈小，因此循环的经济性必然俞高。

定义：一个制冷循环的性能系数COP与相同低温热源、高温热汇温度下可逆循环的性能系数之比COPc 0< ∩=COP/COPc <11word版本可编辑.欢迎下载支持.2、制冷机的性能系数:COP=Q/W7．单级蒸气压缩制冷循环的四个基本部件答：压缩机：①提高制冷剂的压力；②形成输送制冷剂的动力冷凝器：制冷剂高压蒸气与环境温度介质充分热交换膨胀阀: ①使高压常温制冷剂节流膨胀降压；②调节进入蒸发器的制冷剂流量蒸发器: 提供低压制冷剂与冷却空间充分热交换的场所，使制冷剂不断吸热汽化。

制冷原理与设备循环思考题与练习题及答案

制冷原理与设备循环思考题与练习题及答案

制冷原理考试题一、填空（每空2分，共20分）⒈制冷压缩机、（）、节流阀和（），是制冷剂赖以循环制冷所必不可少的机械设备，构成了最基本的制冷系统。

⒉对制冷剂的热力学方面的选择要求，要求制冷剂的沸点要（），临界温度要（），凝固温度要（）。

（填高低）⒊在蒸发压缩式制冷系统中，目前广泛采用的制冷剂有（），（），和氟利昂的混合溶液等。

⒋复叠式压缩制冷循环通常是由两个或两个以上（）组成的多元复叠制冷循环。

⒌空气压缩式制冷循环的主要热力设备有（）、冷却器、（）及膨胀器。

二、名词解释（每题4分，共20分）⒈人工制冷。

⒉共沸溶液类制冷剂⒊载冷剂⒋热力完善度⒌一次节流三简答（前两题6分，第三题8分，共20分）⒈对单级蒸汽压缩制冷理论循环作哪些假设？理论循环假定：⒉液体过冷对循环各性能参数有何影响？3.写出与下列制冷剂的符号规定式相对应的化学分子式（1）R22 （2）R134四、计算题（共20分）假定循环为单级压缩蒸气制冷的理论循环，蒸发温度t0=－10℃,冷凝温度为35℃，工质为R22，循环的制冷量Q0=55kw,试对该循环进行热力计算。

（根据R22的热力性质表，查出处于饱和线上的有关状态参数值：h1=401.555 kJ/kg v1=0.0653 m3/kg h3=h4=243.114 kJ/kg p0=0.3543 MPap k=1.3548 Mpa h2=435.2 kJ/kg t2=57℃）五、画图及说明（共20分）画出制冷系统的基本原理图及单级蒸汽压缩式制冷循环的理论循环压焓图，并说明其循环过程。

制冷原理考试题答案二、填空（每空2分，共20分）⒈制冷压缩机、（冷凝器）、节流阀和（蒸发器），是制冷剂赖以循环制冷所必不可少的机械设备，构成了最基本的制冷系统。

⒉对制冷剂的热力学方面的选择要求，要求制冷剂的沸点要（低），临界温度要（高），凝固温度要（低）。

（填高低）⒊在蒸发压缩式制冷系统中，目前广泛采用的制冷剂有（氨），（氟利昂），和氟利昂的混合溶液等。

制冷原理与设备思考题答案解析

制冷原理与设备思考题答案解析

思考题1．什么是制冷？制冷技术领域的划分。

答：用人工的方法在一定时间和一定空间内将物体冷却，温度降到环境温度以下，并保持这个温度。

120k以上，普通制冷120-20K深度制冷20-0.3K低温制冷0.3K以下超低温制冷2．了解各种常用的制冷方法。

答：1、液体气化制冷：利用液体气化吸热原理。

2、气体膨胀制冷：将高压气体做绝热膨胀，使其压力、温度下降，利用降温后的气体来吸取被冷却物体的热量从而制冷。

3、热电制冷：利用某种半导体材料的热电效应。

4、磁制冷：利用磁热效应制冷3．液体气化为什么能制冷？蒸气喷射式、吸附式属于哪一种制冷方式？答：液体气化液体汽化时，需要吸收热量；而吸收的热量是来自被冷却对象，因而被冷却对象变冷。

蒸气喷射式、吸附式属于液体气化制冷4．液体气化制冷的四个基本过程。

答：压缩过程、冷凝过程、膨胀过程、蒸发过程5．热泵及其性能系数。

答：热泵:以环境为低温热源，利用循环在高温下向高温热汇排热，收益供热量，将空间或物体加热到环境温度以上的机器。

用作把热能释放给物体或空间，使之温度升高的逆向循环系统称作热泵。

（当使用目的是向高温热汇释放热量时，系统称为热泵。

）热泵的性能系数COP=Qa/W供热量与补偿能之比。

6．制冷循环的热力学完善度，制冷机的性能系数COP答：1、循环效率（热力学完善度）:说明制冷循环与可逆循环的接近程度。

热力完善度愈大，表明该实际制冷循环热力学意义上的损失愈小，因此循环的经济性必然俞高。

定义：一个制冷循环的性能系数COP与相同低温热源、高温热汇温度下可逆循环的性能系数之比COPc 0< ∩=COP/COPc <12、制冷机的性能系数:COP=Q/W7．单级蒸气压缩制冷循环的四个基本部件答：压缩机：①提高制冷剂的压力；②形成输送制冷剂的动力冷凝器：制冷剂高压蒸气与环境温度介质充分热交换膨胀阀: ①使高压常温制冷剂节流膨胀降压；②调节进入蒸发器的制冷剂流量蒸发器: 提供低压制冷剂与冷却空间充分热交换的场所，使制冷剂不断吸热汽化。

制冷原理及设备思考题答案解析

制冷原理及设备思考题答案解析

思考题1．什么是制冷？制冷技术领域的划分。

答：用人工的方法在一定时间和一定空间内将物体冷却，温度降到环境温度以下，并保持这个温度。

120k以上，普通制冷120-20K深度制冷20-0.3K低温制冷0.3K以下超低温制冷2．了解各种常用的制冷方法。

答：1、液体气化制冷：利用液体气化吸热原理。

2、气体膨胀制冷：将高压气体做绝热膨胀，使其压力、温度下降，利用降温后的气体来吸取被冷却物体的热量从而制冷。

3、热电制冷：利用某种半导体材料的热电效应。

4、磁制冷：利用磁热效应制冷3．液体气化为什么能制冷？蒸气喷射式、吸附式属于哪一种制冷方式？答：液体气化液体汽化时，需要吸收热量；而吸收的热量是来自被冷却对象，因而被冷却对象变冷。

蒸气喷射式、吸附式属于液体气化制冷4．液体气化制冷的四个基本过程。

答：压缩过程、冷凝过程、膨胀过程、蒸发过程5．热泵及其性能系数。

答：热泵:以环境为低温热源，利用循环在高温下向高温热汇排热，收益供热量，将空间或物体加热到环境温度以上的机器。

用作把热能释放给物体或空间，使之温度升高的逆向循环系统称作热泵。

（当使用目的是向高温热汇释放热量时，系统称为热泵。

）热泵的性能系数COP=Qa/W供热量与补偿能之比。

6．制冷循环的热力学完善度，制冷机的性能系数COP答：1、循环效率（热力学完善度）:说明制冷循环与可逆循环的接近程度。

热力完善度愈大，表明该实际制冷循环热力学意义上的损失愈小，因此循环的经济性必然俞高。

定义：一个制冷循环的性能系数COP与相同低温热源、高温热汇温度下可逆循环的性能系数之比COPc 0< ∩=COP/COPc <1完美DOC格式整理2、制冷机的性能系数:COP=Q/W7．单级蒸气压缩制冷循环的四个基本部件答：压缩机：①提高制冷剂的压力；②形成输送制冷剂的动力冷凝器：制冷剂高压蒸气与环境温度介质充分热交换膨胀阀: ①使高压常温制冷剂节流膨胀降压；②调节进入蒸发器的制冷剂流量蒸发器: 提供低压制冷剂与冷却空间充分热交换的场所，使制冷剂不断吸热汽化。

制冷原理与设备思考题答案解析

制冷原理与设备思考题答案解析

思考题1．什么是制冷？制冷技术领域的划分。

答：用人工的方法在一定时间和一定空间内将物体冷却，温度降到环境温度以下，并保持这个温度。

120k以上，普通制冷120-20K深度制冷20-0.3K低温制冷0.3K以下超低温制冷2．了解各种常用的制冷方法。

答：1、液体气化制冷：利用液体气化吸热原理。

2、气体膨胀制冷：将高压气体做绝热膨胀，使其压力、温度下降，利用降温后的气体来吸取被冷却物体的热量从而制冷。

3、热电制冷：利用某种半导体材料的热电效应。

4、磁制冷：利用磁热效应制冷3．液体气化为什么能制冷？蒸气喷射式、吸附式属于哪一种制冷方式？答：液体气化液体汽化时，需要吸收热量；而吸收的热量是来自被冷却对象，因而被冷却对象变冷。

蒸气喷射式、吸附式属于液体气化制冷4．液体气化制冷的四个基本过程。

答：压缩过程、冷凝过程、膨胀过程、蒸发过程5．热泵及其性能系数。

答：热泵:以环境为低温热源，利用循环在高温下向高温热汇排热，收益供热量，将空间或物体加热到环境温度以上的机器。

用作把热能释放给物体或空间，使之温度升高的逆向循环系统称作热泵。

（当使用目的是向高温热汇释放热量时，系统称为热泵。

）热泵的性能系数COP=Qa/W供热量与补偿能之比。

6．制冷循环的热力学完善度，制冷机的性能系数COP答：1、循环效率（热力学完善度）:说明制冷循环与可逆循环的接近程度。

热力完善度愈大，表明该实际制冷循环热力学意义上的损失愈小，因此循环的经济性必然俞高。

定义：一个制冷循环的性能系数COP与相同低温热源、高温热汇温度下可逆循环的性能系数之比COPc 0< ∩=COP/COPc <12、制冷机的性能系数:COP=Q/W7．单级蒸气压缩制冷循环的四个基本部件答：压缩机：①提高制冷剂的压力；②形成输送制冷剂的动力冷凝器：制冷剂高压蒸气与环境温度介质充分热交换膨胀阀: ①使高压常温制冷剂节流膨胀降压；②调节进入蒸发器的制冷剂流量蒸发器: 提供低压制冷剂与冷却空间充分热交换的场所，使制冷剂不断吸热汽化。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

q0=h1－h4=349.43－228.54=120.89 kJ/kg
qv q 0 / v1 1498 q m Q 0 / q 0 6.965
w0=h2－h1=370.40－349.43=20.57 kJ/kg P0=qmw0=7.14 kw
q 0 / w0 5.877
qk=h2－h3=141.86 kJ/kg
12. 有一单级蒸气压缩式制冷循环用于空调，假定为理论制冷循环，工作条件如下：蒸 发温度 t0=5℃，冷凝温度 tk=40℃，制冷剂为 R134a。空调房间需要的制冷量是 3kW，试求： 该理论制冷循环的单位质量制冷量 q0、制冷剂质量流量 qm、理论比功 w0、压缩机消耗的理 论功率 P0、制冷系数0 和冷凝器热负荷 Qk。 解: h1=391.3kJ/kg v1=0.0874 m3/kg h3=h4=241.5kJ/kg p0=0.0164MPa pk=1.1863Mpa h2=426.0 kJ/kg t2=60℃）
15. 什么是回热循环？它对制冷循环有何影响？ 答：回热循环：冷凝后的制冷剂液体与蒸发后的制冷剂蒸发制冷剂蒸气进行交换，实现液体 过冷、蒸气过热的制冷循环。采用回热循环后制冷系数可以增加，也可以减少，它的变化规 律与有效过热对制冷系数的影响完全一致。 16. 压缩机吸气管道中的热交换和压力损失对制冷循环有何影响？ 答： 制冷剂在制冷设备和连接管道中连续不断地流动， 使制冷循环得以实现， 形成制冷效应。 制冷剂沿制冷设备和连接管道流动， 将产生摩擦阻力和局部阻力损失， 同时制冷剂还会或多 或少地与外部环境进行热交换。 17. 试分析蒸发温度升高、冷凝温度降低时，对制冷循环的影响。 答： （1）当蒸发温度不变，冷凝温度上升时，压比增大，吸气密度增大，压缩机功率增大， cop 值降低； （2）冷凝温度上升，毛细管入口压力增大，过冷度减小，毛细管流量增大。 18. 制冷工况指的是什么？为什么说一台制冷机如果不说明工况，其制冷量是没有意义的？ 答： （1）是指制冷压缩机工作的状况，即制冷压缩机工作的条件。它的工作参数包括蒸发温 度、冷凝温度、吸气温度和过冷温度。 （2）变化的工况会导致变化的制冷量，因此所有空调 器要比较制冷量的话必须在一个同等的工况下。 制冷剂与载冷剂思考题 19. 制冷剂的作用是什么？ 答：在常温下为无色气体，在自身压力下为无色透明液体，无毒不燃，具有良好的热稳定性 和化学稳定性，不腐蚀金属。它是一种低温制冷剂，可得到-80℃的制冷剂温度，是生产聚 四氟乙烯的重要原料和生产灭火剂 1211 的中间体。制冷剂又称制冷工质，在南方一些地区 俗称雪种。它是在制冷系统中不断循环并通过其本身的状态变化以实现制冷的工作物质。 制 冷剂在蒸发器内吸收被冷却介质（水或空气等）的热量而汽化，在冷凝器中将热量传递给周 围空气或水而冷凝。 制冷机中完成热力循环的工质。 它在低温下吸取被冷却物体的热量， 然后在较高温度下转移 给冷却水或空气。 在蒸气压缩式制冷机中， 使用在常温或较低温度下能液化的工质为制冷剂， 如氟利昂（饱和碳氢化合物的氟、氯、溴衍生物） ，共沸混合工质、碳氢化合物（丙烷、乙 烯等） 、氨等；在气体压缩式制冷机中，使用气体制冷剂，如空气、氢气、氦气等，这些气 体在制冷循环中始终为气态； 在吸收式制冷机中， 使用由吸收剂和制冷剂组成的二元溶液作 为工质，如氨和水、溴化银和水等；蒸汽喷射式制冷机用水作为制冷剂。制冷剂的主要技术 指标有饱和蒸气压强、比热、粘度、导热系数、表面张力等。 20. 按 ASHRAE 的规定制冷剂是怎样分类的？ 答：1、卤代烃制冷剂（氟利昂类） 。如 R14、R11、R12、R13、R113、R114、R23、R32、 R152a、R134a、R21、R22、R123、R40、R30、R10 等，其中 R22 和 R123a、R152a 较为常 用。 2、饱和碳氢化合物类制冷剂。如 R50、R170、R290、R600、R600a 等。 3、共沸混合物制冷剂。如 R500、R501、R502、R503、R504、R505、R506、R507 等。 4、非共沸混合物制冷剂。如 R401A、R401B、R401C、R402A、R402B、R404A、R407A、 R407B、R407C、R407D、R410A、R410B 等。 5、无机化合物制冷剂。如 R702、R704、R717、R718、R728、R729、R744、R744A、R764 等。 21. 什么是共沸制冷剂？ 答： 共沸制冷剂是由两种以上不同制冷剂以一定比例混合而成的共沸混合物， 这类制冷剂在 一定压力下能保持一定的蒸发温度，其气液两相沸混合物可以改善制冷剂的特性。 一定压力下，汽相和液相平衡共存时，表示其平衡温度(即沸点)与液相组成关系之曲线，称 为沸点曲线。也称液相线或泡点线。沸点曲线可通过汽液平衡的测定而获得，也可用沸点计 直接测定。另外非共沸制冷剂也是由两种以上不同制冷剂以一定比例混合而成的制冷剂， 它 在饱和状态下， 气液两相的组成分不同， 低沸点组分在气相中的成分总是高于液相中的成分。 非共沸制冷剂在一定压力下冷凝或蒸发时为非等温过程，冷凝温度和蒸发温度都会发生变 化，故可实现非等温制冷。 22. 无机化合物制冷剂的命名是怎样的？
制冷原理与设备循环思考题与练习题 1. 蒸气压缩制冷循环系统主要由哪些部件组成，各有何作用？ 答：由压缩机、冷凝器、节流阀、蒸发器组成，用管道将它们连接成一个密封系统就是蒸汽 压缩制冷循环系统。 压缩机起着压缩和输送制冷剂蒸汽的作用，是整个系统的心脏； 冷凝器是输出热量的设备， 从蒸发器中吸取的热量连同压缩机消耗功所转化的热量在制冷器 中被冷却介质带走。 节流阀对制冷剂起节流降压作用，并调节进入蒸发器的制冷剂流量： 蒸发器是输出冷量的设备， 制冷剂在蒸发器中吸收被冷却物体的热量， 从而达到制取冷量的 目的。 2. 蒸发器内制冷剂的汽化过程是蒸发吗？ 答：不是，是汽化，因为制冷剂常态下是气态,受到压缩机压缩变为液态或半液半汽态经膨 胀机构进入蒸发器由于压力降低迅速汽化吸收热量产生制冷效果。 3. 制冷剂在蒸气压缩制冷循环中，热力状态是如何变化的？ 答：在制冷循环中,气态的制冷剂经过压缩机压缩成高温、高压的气体.经冷凝器凝结成高压 的液体，通过热力膨胀阀后由高压液体变成低压、低温气体，在蒸发器里吸收热量后流回压 缩机继续循环。 4. 制冷剂在通过节流元件时压力降低，温度也大幅下降，可以认为节流过程近似为绝热过 程，那么制冷剂降温时的热量传给了谁？ 答：热量传给了蒸发器 5. 制冷剂在制冷循环中扮演了什么角色？ 答：先搞清楚空调压缩机的工作原理:空调压缩机是在空调制冷剂回路中起压缩驱动制冷剂 的作用。工作回路中分蒸发区(低压区)和冷凝区(高压区)。室内机和室外机分别属于高压或 低压区(要看工作状态而定)，压缩机一般装在室外机中。压缩机把制冷剂从低压区抽取来经 压缩后送到高压区冷却凝结，通过散热片散发出热量到空气中，制冷剂也从气态变成液态， 压力升高。制冷剂再从高压区流向低压区，通过毛细管喷射到蒸发器中，压力骤降，液态制 冷剂立即变成气态，通过散热片吸收空气中大量的热量。这样，机器不断工作，就不断地把 低压区一端的热量吸收到制冷剂中再送到高压区散发到空气中，起到调节气温的作用。 制 冷剂又称制冷工质，是制冷循环的工作介质，利用制冷剂的相变来传递热量，既制冷剂在蒸 发器中汽化时吸热，在冷凝器中凝结时放热。当前能用作制冷剂的物质有 80 多种，最常用 的是氨、氟里昂类、水和少数碳氢化合物等。 6. 单级蒸气压缩式制冷理论循环有哪些假设条件？ 答：压缩比：≥3，且不宜过大；冷凝、蒸发器中传热要有温差存在；回热循环的变化规律 要与有效过热对制冷系数一致；要求制冷剂蒸汽过热 7. 试画出单级蒸气压缩式制冷理论循环的 lgp-h 图，并说明图中各过程线的含义。 8. 已知 R22 的压力为 0.1MPa，温度为 10℃。求该状态下 R22 的比焓、比熵和比体积。 9. 已知工质 R134a 和下表填入的参数值，请查找 lgp-h 图填入未知项。 p/MPa 0.3 25 70 1.85 t/℃ h/kJ/kg v/m3/kg 0.1 0.3 s/kJ/(kgK) x
qk=h2－h3=192.086 kJ/kg
11. 一台单级蒸气压缩式制冷机，工作在高温热源温度为 40℃，低温热源温度为-20℃ 下，试求分别用 R134a 和 R22 工作时，理论循环的性能指标。 解: h1=349.43 kJ/kg v1=0.0807 m3/kg h3=h4=228.54kJ/kg p0=0.2610 MPa 1 单位质量制冷量 2 单位容积制冷量 3 制冷剂质量流量 4 理论比功 5 压缩机消耗的理论功率 6 制冷系数 7 冷凝器单位热负荷 pk=0 .7 449Mpa h2=370.40 kJ/kg t2=60℃）
10. 有一个单级蒸气压缩式制冷系统，高温热源温度为 30℃，低温热源温度为-15℃， 分别采用 R22 和 R717 为制冷剂，试求其工作时理论循环的性能指标。 解: h1=401.555 kJ/kg v1=0.0653 m3/kg h3=h4=243.114 kJ/kg p0=0.3543 MPa pk=1.3548 Mpa h2=435.2 kJ/kg t2=57℃）

1 单位质量制冷量
q0=h1－h4=401.555－243.114=158.441 kJ/kg
2 单位容积制冷量 3 制冷剂质量流量 4 理论比功 5 压缩机消耗的理论功率 6 制冷系数 7 冷凝器单位热负荷
w0=h2－h1=435.2－401.555=33.645 kJ/kg P0=qmw0=11.68 kw
q 0 / w0 0.01
qk=h2－h3=184.5 kJ/kg
13. 单级蒸气压缩式制冷实际循环与理论循环有何区别？ 答：理论循环中没有考虑到制冷剂液体过冷和蒸气过热的影响，也没有考虑冷凝器、蒸发器 和连接管道中制冷剂流动而产生的压降。 14. 什么叫有效过热？什么叫有害过热？有效过热对哪些制冷剂有利，对哪些制冷剂有利？ 答： 有效过热： 过热吸收热量来自被冷却介质， 产生有用的制冷效果。 对氨的制冷系数降低， 对 R12 的制冷系数升高。故一般在氨系统中过热度较小，大约在 5 摄氏度左右，而氟利昂 的过热度可大一些。 有害过热：过热吸收热量来自被冷却介质以外，无制冷效果。
