NG A柔性矿物绝缘电缆终端接线方法

矿物绝缘电缆-施工方案(1)一、前期准备在进行矿物绝缘电缆的施工前，需要做好以下准备工作： - 安排专业人员进行施工，确保施工人员具备相关的资质和经验； - 落实施工方案，包括电缆线路布置、接地线设置等； - 准备好所需的施工工具和材料，确保工作可以顺利进行； - 对施工现场进行检查，确保施工条件符合安全要求。

二、施工步骤1. 线路布置首先，根据设计图纸，确定矿物绝缘电缆的走向和布置方式。

在布置电缆线路时，需要考虑线缆的敷设方式、走向以及与其他设备的连接方式。

2. 敷设电缆将矿物绝缘电缆沿着设计好的线路进行敷设，在敷设过程中，要注意保护电缆外皮，避免损坏。

3. 连接电缆根据设计要求，对矿物绝缘电缆进行连接，确保连接的牢固可靠。

4. 接地线设置在布置矿物绝缘电缆的同时，需要设置接地线，确保整个电路的安全运行。

5. 调试和检测完成电缆的敷设和连接后，进行系统的调试和检测，确保电缆的正常运行和安全性。

三、施工安全注意事项在进行矿物绝缘电缆的施工过程中，需要注意以下安全事项： - 确保施工现场安全，设置警示标识，避免他人误入； - 施工人员必须穿着符合要求的劳动防护用具，确保人身安全； - 严格按照操作规程进行施工，禁止违章操作。

四、施工完工完成矿物绝缘电缆的施工后，应进行验收工作，确保电缆线路运行正常。

在完成验收后，做好施工记录，并及时清理施工现场，确保施工完工后的整洁。

五、总结对于矿物绝缘电缆的施工方案，需要严格按照设计要求和操作规程进行施工，并且做好施工过程中的安全保障工作。

只有做好前期准备工作，并按照正确的施工步骤进行操作，才能保证电缆线路的安全和可靠运行。

矿物绝缘电缆敷设施工方案1)特点近几年，矿物绝缘电缆以其优越的耐火性能被广泛应用在高层建筑、隧道，以及人员密集的体育场馆、剧院、车站、机场等在安全条件要求较高的重要部门和使用环境恶劣的场所。

矿物绝缘电缆是将铜导体（熔点1083℃）嵌置在以充分干燥的，紧密质实的氧化镁粉末（熔点2800℃）做为绝缘材料的无缝铜管（熔点1083℃）中做成的电缆，在火灾环境（高温、水淋、重物坠落）下能保障消防线路供电的可靠性。

整个电缆全部由无机材料构成，它与使用有机绝缘材料的电缆相比，具有突出的耐火、耐高温、耐辐照的特性。

其长期使用温度可达250℃。

其外径被压扁至三分之一时，绝缘也不损坏，仍可正常使用；其铜护套本身又是一根很好的接地线，可提供良好的低接地电阻等等优点。

此外矿物绝缘电缆还具有无烟无毒、载流量大、防爆、耐腐蚀、使用寿命长、机械强度高等优点。

但矿物电缆用做绝缘的氧化镁粉末极易吸收潮气。

尽管矿物电缆的绝缘电阻值可做到100MΩ以上，一旦受潮，就会使绝缘电阻值大幅度降低，甚至降到0.5M Ω以下。

因而矿物电缆终端密封和中间接头密封就成为矿物电缆施工的关键。

2 )矿物绝缘电缆选用技术要点(1) 矿物电缆生产长度有限，在电缆敷设长度不够时，需要中间连接器。

但电缆接头越多，则封端越多，电缆绝缘电阻值难以保证。

而且中间连接器价格很高。

因此矿物电缆订货时，应根据设计图纸和现场情况，明确要求厂家提供一定长度的矿物电缆，以尽量减少中间接头。

(2) 在下列情况应选择采用塑料护套的矿物电缆：①明敷在建筑物有美观要求的场所②有氨及氨气或其他对铜有强烈腐蚀作用的化学环境③电缆最高使用温度超过70℃但低于90℃，同其他塑料电缆敷设在同一电缆桥架、电缆沟时，或人可能触及的场所。

3) 矿物电缆终端头制作（详见下图）⑴施工时应做好防潮措施，先将矿物电缆截掉一段（0.1m～0.2m），然后将矿物电缆铜外套剥切，使其露出芯线长度符合要求，接着用力将密封罐的阴螺纹其拧到矿物绝缘电缆上，使其连接牢固，然后再用喷灯驱潮（大约1m 长一段），驱潮时间凭经验掌握，停止驱潮后，当矿物电缆被驱潮段的温度到手可以触摸但又有较高温度时，测试矿物电缆的绝缘电阻达到200MΩ以上时即将封端口朝上，注入密封胶，装好罐盖，对外露（裸）芯线加套热收缩绝缘套管。

防火电缆根据型号不同,终端头安装也不一样,胜华电气防火电缆型号包括BTTZ矿物绝缘电缆、YTTW柔性防火电缆、BTLY(NG-A)隔离型柔性防火电缆等。

下面就根据这些型号介绍下终端头的安装制作:
一、BTTZ矿物绝缘防火电缆终端头

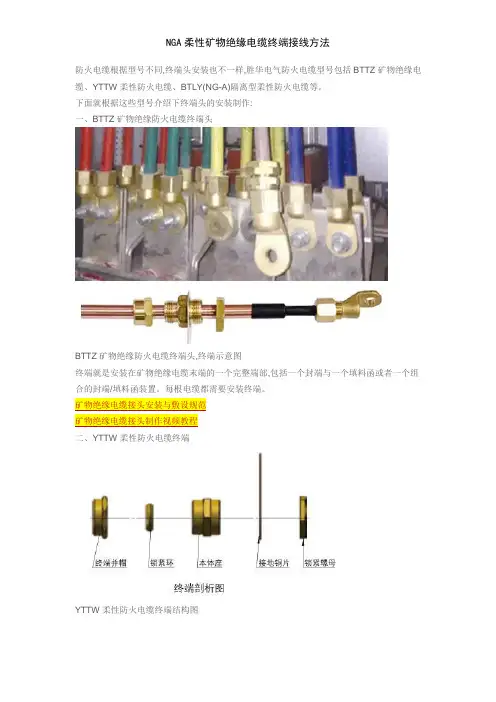

BTTZ矿物绝缘防火电缆终端头,终端示意图
终端就是安装在矿物绝缘电缆末端的一个完整端部,包括一个封端与一个填料函或者一个组合的封端/填料函装置。

每根电缆都需要安装终端。

矿物绝缘电缆接头安装与敷设规范
矿物绝缘电缆接头制作视频教程
二、YTTW柔性防火电缆终端
YTTW柔性防火电缆终端结构图
YTTW柔性防火电缆终端安装安装《终端连接器安装示意图》安装即可。

三、BTLY(NG-A)柔性防火电缆终端
柔性防火电缆终端安装制作:《终端连接器安装示意图》如下:
1、准备终端头制作工具,用刀具剥离外护套与斜口钳剥除耐火层。

2、终端铝管剥除长度为7-8厘米,将铝管割出痕迹,但不的损坏云母,以便铝管的剥除。

3、根据端子的插入深度剥除云母绝缘,去掉所有保护层的电缆,用砂纸去除铝管表面的氯化物。

4、将电缆穿过热缩套管,并用电吹风机热缩,安装终端连接器与铝管。

5、将连接处拧紧,选择合适的铜鼻子(接线端子),将其套入剥好的云母带后的线芯。

6、强电缆线芯传入热缩套管,用电吹风热缩,用铜铝过渡端子将连接器与地线相连接,防火电缆终端头就安装完成了。

总之,防火电缆终端头安装简单方便,可以根据厂家提供的资料步骤安装,也可以电缆厂家派人技术指导培训等,胜华电气30年电缆行业经验,拥有一支实力强大的技术团队与一站式解决方案的服务体系,帮助更多企业使用上安全质量保证的防火电缆,提供电力通电保障。

矿物绝缘电缆线路敷设作业指导书矿物绝缘电缆是用于矿山、工厂、建筑等场所的电力输送和供电设备的关键部件之一。

正确的敷设对于电力系统的稳定运行和安全性至关重要。

本指导书将为您介绍矿物绝缘电缆线路敷设的步骤、要求和注意事项。

一、敷设前的准备工作1. 线路设计：根据实际需求和负荷量，确定电缆的规格、长度和敷设路线。

2. 线路勘测：在敷设前，对敷设路线进行勘测，确定敷设路径，避免与其他管线、设备冲突。

二、敷设过程1. 敷设路径的清理：清理敷设路径上的障碍物和垃圾，确保敷设过程中不会有任何阻碍。

2. 固定电缆：将电缆放置在敷设路径上，并使用固定设备（如托架或电缆槽）将其固定。

确保电缆不会移动和晃动。

3. 引线：用软线将电缆引到电缆井或接线盒等设备中，确保引线的质量和稳定性。

4. 连接：根据设计要求，正确连接电缆的两端，并进行绝缘处理，确保连接的稳固性和安全性。

5. 防护：对于暴露在地表的电缆，应进行防护措施，如铺设防护管、槽等，保护电缆免受机械和环境损害。

6. 检查：在敷设完成后，对线路进行全面检查，确保电缆的连接和固定情况良好。

三、敷设要求1. 线路走向：尽量选择直线敷设，减少弯曲和支架数量，以降低电缆的过载和破损风险。

2. 工作温度：根据电缆的额定工作温度，确保敷设路径在其范围内。

避免将电缆暴露在高温或低温环境中。

3. 电缆间距：不同电压等级和规格的电缆应有适当的间距，避免相互干扰和温升过高。

4. 绝缘检测：在敷设过程中，对电缆的绝缘性能进行检测，确保绝缘性能符合要求。

5. 质量控制：每一步敷设过程中，都要做好质量控制，确保每一项工作都符合要求，避免潜在的安全隐患。

四、注意事项1. 安全防护：在敷设过程中，要切实加强安全防护措施，如佩戴好防护用具，确保工作人员的人身安全。

2. 施工规范：按照相关标准和规范进行施工，确保每一项工作都符合规定要求。

3. 防止损坏：避免电缆在敷设过程中受到损坏，如割伤、压损等，需要特别小心操作。

矿物绝缘电缆简称MI电缆，国内习惯称之为氧化镁电缆或防火电缆。

它是用金属（目前基本为铜）作为导体，氧化镁矿物质作为绝缘，金属管（目前基本为铜管）作为护套的一种电缆（电缆结构图详图1）。

电缆的全部材料都是采用无机材料，它具有耐火、耐高温、防爆、载流量大、无卤无毒、防水、耐腐蚀等优点。

随着人民生活水平及消防安全要求的不断提高，对建筑物的安全等级要求也越来越高，由于矿物绝缘电缆具备以上显著优点，使它越来越多地应用于各类建筑工程。

我司在矿物绝缘电缆应用于几个工程的施工中积累一定安装经验的基础上，总结了矿物绝缘电缆的安装技术并形成工法。

2 工法特点2.0.1 使用新材料（配专用的安装附件）、新工艺，比传统材料、工艺提高了效率。

2.0.2 对关键环节（中间连接和终端制作）的搭接工艺方法做了详细规定，保证了矿物绝缘电缆安全稳定运行。

2.0.3 制定了严格的质量控制措施，确保安装质量的水平达到优良要求。

3 适用范围适用于室内、额定电压750V及以下工业、民用、国防等建筑的铜芯铜护套矿物绝缘电缆安装。

4 工艺原理矿物绝缘电缆的安装是将已在工厂内标准化生产好的电缆和配套的专用附件包括终端附件、中间连接附件、密封绝缘附件和固定配件，按照规定的工艺步骤、操作要求，连接成一种安全、可靠具备耐火、耐高温、耐机械损伤、耐腐蚀、防爆、防水等特点的电缆线路。

5 施工工艺流程及操作要点5.1 施工工艺流程施工准备现场实测、订货到货查验固定支架及电缆卡子的安装敷设电缆电缆固定中间接头制作终端接头制作防火分区防火封堵系统绝缘复测终端接头接线安装试运行及交验5.2 施工操作要点5.2.1 施工准备1 熟悉施工图纸和设计说明，确定矿物绝缘电缆的型号、规格及排列方式和敷设方式。

1) 单芯矿物绝缘电缆的排列方式见表5.2.1。

2) 矿物绝缘电缆室内敷设方式主要有：沿电缆桥架敷设；在电缆沟内敷设；沿支架卡设；沿墙面及平顶直接敷设。

2 对班组进行技术培训或技术指导，使他们充分了解这类电缆的性能、敷设要求、技术标准，特别是电缆绝缘测试的方法、步骤，掌握关键节点的施工技能。

软电线的接线方法软电线是一种柔软、易弯曲的电线，常用于家庭、工业和商业领域的电气连接。

在安装软电线时，正确的接线方法非常重要，不仅可以确保电路的安全可靠，还可以提高电气设备的使用寿命。

本文将介绍软电线的接线方法，帮助您正确、安全地进行电气连接。

首先，接线前需要做好准备工作。

确保所有的电路都已经断开，避免电击和其他意外发生。

另外，检查软电线的外部绝缘是否完好，避免因为外部绝缘损坏导致电路短路或其他安全隐患。

接下来，我们将介绍软电线的接线方法。

在接线之前，需要根据电路的需要选择合适的软电线规格，以确保电流的传输和安全。

一般来说，软电线的规格会根据电路的负载电流来选择，负载电流越大，软电线的规格就需要越大。

在进行软电线的接线时，首先需要剥去软电线的外部绝缘，露出内部的导线。

在剥线时，需要注意不要损坏内部的导线，以免影响电路的传输效果。

剥线后，需要根据电路的需要进行导线的连接。

一般来说，软电线的接线方法有两种，一种是使用绝缘子进行连接，另一种是使用端子进行连接。

使用绝缘子进行连接时，需要将导线的末端插入绝缘子中，并用压线钳将绝缘子压紧，确保导线与绝缘子之间的连接牢固可靠。

使用端子进行连接时，需要将导线的末端插入端子中，并用螺丝刀将端子固定在连接端子的位置上，确保端子与连接端子之间的连接牢固可靠。

在进行软电线的接线时，需要注意导线之间的连接不要出现松动或者接触不良的情况，以免影响电路的传输效果和安全性。

另外，还需要注意软电线的接线位置不要受到外部环境的影响，避免因为外部环境的影响导致电路的短路或其他安全隐患。

最后，在软电线的接线完成后，需要进行一次全面的检查，确保软电线的接线牢固可靠，没有松动或者接触不良的情况。

另外，还需要检查软电线的外部绝缘是否完好，以确保电路的安全可靠。

总的来说，软电线的接线方法非常重要，正确的接线方法不仅可以确保电路的安全可靠，还可以提高电气设备的使用寿命。

在进行软电线的接线时，需要做好准备工作，选择合适的软电线规格，并注意剥线和连接的方法。

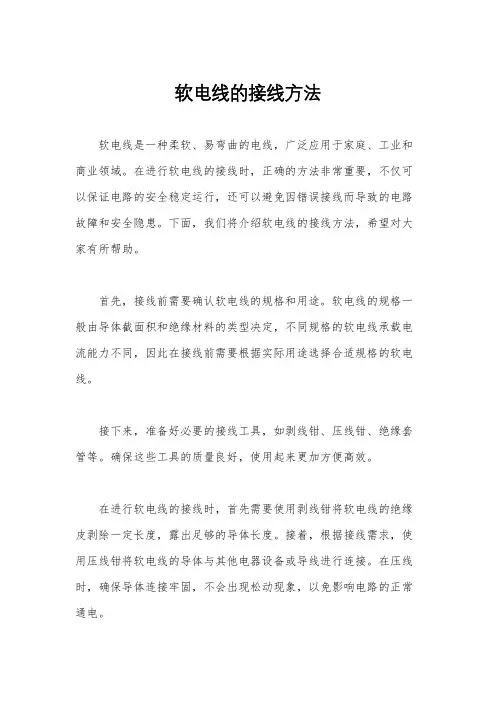

软电线的接线方法软电线是一种柔软、易弯曲的电线，广泛应用于家庭、工业和商业领域。

在进行软电线的接线时，正确的方法非常重要，不仅可以保证电路的安全稳定运行，还可以避免因错误接线而导致的电路故障和安全隐患。

下面，我们将介绍软电线的接线方法，希望对大家有所帮助。

首先，接线前需要确认软电线的规格和用途。

软电线的规格一般由导体截面积和绝缘材料的类型决定，不同规格的软电线承载电流能力不同，因此在接线前需要根据实际用途选择合适规格的软电线。

接下来，准备好必要的接线工具，如剥线钳、压线钳、绝缘套管等。

确保这些工具的质量良好，使用起来更加方便高效。

在进行软电线的接线时，首先需要使用剥线钳将软电线的绝缘皮剥除一定长度，露出足够的导体长度。

接着，根据接线需求，使用压线钳将软电线的导体与其他电器设备或导线进行连接。

在压线时，确保导体连接牢固，不会出现松动现象，以免影响电路的正常通电。

在软电线的接线过程中，需要注意接线的绝缘处理。

一般情况下，我们会使用绝缘套管将接线部分进行绝缘处理，以防止电路短路或漏电的发生。

在选择绝缘套管时，要根据软电线的规格和接线环境来确定合适的尺寸和材质。

另外，接线完成后，需要对接线部分进行检查，确保接线牢固、绝缘完好。

同时，也要对接线部分进行标识，以便日后的维护和排查故障。

总的来说，软电线的接线方法并不复杂，但需要注意细节和规范操作。

正确的接线方法可以确保电路的安全可靠运行，避免因接线不当而导致的电路故障和安全隐患。

希望大家在进行软电线接线时，能够按照上述方法进行操作，确保电路的安全稳定运行。

通过本文的介绍，相信大家对软电线的接线方法有了更深入的了解，希望能够对大家在实际操作中有所帮助。

祝大家在使用软电线时，能够遵循正确的接线方法，保障电路的安全稳定运行。

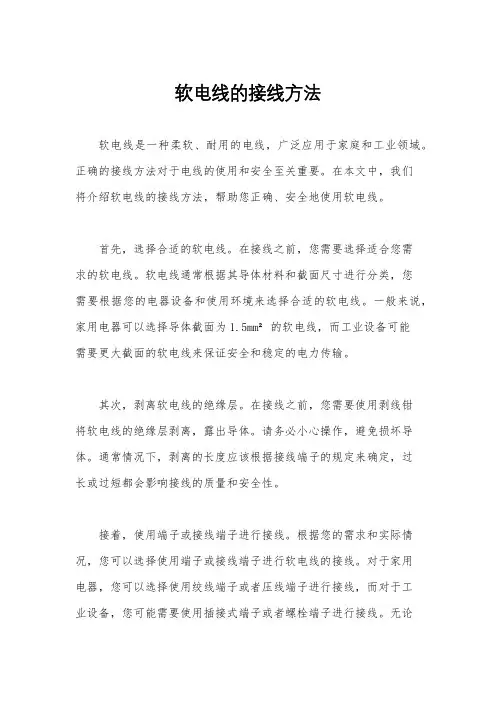

软电线的接线方法软电线是一种柔软、耐用的电线，广泛应用于家庭和工业领域。

正确的接线方法对于电线的使用和安全至关重要。

在本文中，我们将介绍软电线的接线方法，帮助您正确、安全地使用软电线。

首先，选择合适的软电线。

在接线之前，您需要选择适合您需求的软电线。

软电线通常根据其导体材料和截面尺寸进行分类，您需要根据您的电器设备和使用环境来选择合适的软电线。

一般来说，家用电器可以选择导体截面为1.5mm²的软电线，而工业设备可能需要更大截面的软电线来保证安全和稳定的电力传输。

其次，剥离软电线的绝缘层。

在接线之前，您需要使用剥线钳将软电线的绝缘层剥离，露出导体。

请务必小心操作，避免损坏导体。

通常情况下，剥离的长度应该根据接线端子的规定来确定，过长或过短都会影响接线的质量和安全性。

接着，使用端子或接线端子进行接线。

根据您的需求和实际情况，您可以选择使用端子或接线端子进行软电线的接线。

对于家用电器，您可以选择使用绞线端子或者压线端子进行接线，而对于工业设备，您可能需要使用插接式端子或者螺栓端子进行接线。

无论使用哪种端子，都需要确保软电线的导体与端子之间紧密接触，接线牢固可靠。

最后，进行绝缘处理。

接线完成后，您需要使用绝缘套管或绝缘胶带对接线部分进行绝缘处理，以防止漏电和短路的发生。

绝缘处理需要确保完整覆盖接线部分，并且牢固可靠，以确保软电线的安全使用。

在接线过程中，您需要注意以下几点，首先，确保软电线的导体没有受损或者变形；其次，接线时需要注意导体的连接方向，确保导体连接正确；最后，接线完成后需要进行绝缘测试，以确保接线部分没有漏电和短路的风险。

总之，软电线的接线方法对于电器设备的使用和安全至关重要。

正确的接线方法可以保证软电线的稳定传输电力，同时也可以避免漏电和短路的发生。

希望本文的介绍可以帮助您正确、安全地使用软电线。

柔性矿物绝缘电缆施工工法柔性矿物绝缘电缆施工工法一、前言：柔性矿物绝缘电缆施工工法是一种用于室内和室外电力工程的施工方法，主要用于电力输配电线路的布置和连接。

该工法由于其优异的柔性、耐火性和绝缘性能而备受青睐。

本文将详细介绍柔性矿物绝缘电缆施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点：柔性矿物绝缘电缆施工工法的特点主要包括：柔性、耐火、绝缘性能优异；适应性强，可应用于各种复杂的环境和条件；安装便捷，以模块化方式制作，工期短；环保性好，无污染无毒，不产生有害气体。

三、适应范围：柔性矿物绝缘电缆施工工法适用于建筑物、工业厂房、电力设施等多种场所，可以用于低压、中压和高压电力线路的输配电线路。

四、工艺原理：柔性矿物绝缘电缆施工工法依靠柔性矿物绝缘电缆的特性，采用包覆绝缘材料、拼装、连接技术等一系列技术措施，保证施工过程的稳定和成功。

具体原理是在施工工法与实际工程之间建立联系，通过细致的施工实践和技术分析，确保施工工法的理论依据和实际应用的完美结合。

五、施工工艺：柔性矿物绝缘电缆施工工艺主要包括：准备工作、布线和标识、固定和接地、绝缘层施工、连接和测试等各个施工阶段。

在每个阶段中，施工人员需要遵循严格的工艺流程和施工规范，确保每个细节的正确处理。

六、劳动组织：柔性矿物绝缘电缆施工工法需要有专业的施工团队进行作业，包括项目经理、施工队长、技术员和施工工人等。

劳动组织要根据实际工程需求合理调配人力资源，确保施工进度和质量。

七、机具设备：柔性矿物绝缘电缆施工工法所需的机具设备包括：电缆卷盘架、电缆支撑架、电缆切割工具、连接器、绝缘层施工工具等。

施工人员需要熟悉这些机具设备的特点、性能和使用方法，保证施工过程中的顺利进行。

八、质量控制：柔性矿物绝缘电缆施工工法的质量控制主要包括：工艺符合性检查、材料质量控制、施工工艺控制和施工质量检验等。

矿物绝缘电缆安装施工工法矿物绝缘电缆安装施工工法一、前言矿物绝缘电缆安装施工工法是指在工程施工中对矿物绝缘电缆进行安装的方法和步骤。

矿物绝缘电缆是一种使用矿物粉末绝缘材料进行绝缘的电缆，具有良好的绝缘性能和耐火性能。

本文将详细介绍矿物绝缘电缆安装施工工法的特点、适应范围、工艺原理、施工工艺步骤、劳动组织、机具设备、质量控制、安全措施以及经济技术分析。

二、工法特点矿物绝缘电缆安装施工工法的主要特点如下：1. 绝缘性能优异：矿物绝缘电缆采用矿物粉末绝缘材料，具有良好的绝缘性能，能够有效防止电缆出现绝缘击穿等故障。

2. 耐火性能强：矿物绝缘电缆具有较高的耐火性能，能够在火灾等极端条件下保持电力传输功能，确保电力系统的正常运行。

3. 维护成本低：矿物绝缘电缆的维护成本相对较低，减少了工程的运行维护费用。

4. 适应性强：矿物绝缘电缆适用于各种电力工程和工业领域，满足不同使用环境的需求。

三、适应范围矿物绝缘电缆安装施工工法适用于各种电力工程和工业领域，包括但不限于电力输配电工程、城市综合管廊、石油化工装置、矿山、地铁、轨道交通等场所。

四、工艺原理矿物绝缘电缆安装施工工法的工艺原理是基于以下几个方面：1. 施工工法与实际工程的联系：工艺原理需要详细分析施工工法与实际工程之间的联系，确保施工过程中的每一个步骤和环节都能够顺利进行。

2. 采取的技术措施：工艺原理会对采取的技术措施进行具体的分析和解释，让读者了解该工法的理论依据和实际应用。

五、施工工艺矿物绝缘电缆安装施工工法的施工工艺包括以下几个阶段：1. 设计阶段：根据工程需求和规范要求，制定电缆线路设计方案。

2. 材料准备：根据设计方案，准备符合要求的矿物绝缘电缆及配套材料。

3. 施工准备：组织施工人员，安装必要的施工设备，准备施工现场。

4. 线路布线：根据设计方案，将矿物绝缘电缆进行布线，并进行必要的固定和绑扎。

5. 穿管安装：将矿物绝缘电缆通过预先设置的管道进行安装，并进行必要的固定和密封处理。

第1篇NG-A(BTLY)隔离型（柔性）矿物绝缘电缆施工工法是在总结传统刚性防火电缆（BTTZ矿物绝缘电缆）施工过程中存在的缺陷，并结合新型防火电缆（NG-A(BTLY)隔离型（柔性）矿物绝缘电缆）特点，研发出的一种新型施工方法。

该工法具有施工工艺简单、可操作性强、适应性和可操作性强、施工工序衔接紧密、施工效率高等特点。

二、工法特点1. 施工工艺简单：采用新型防火电缆，施工工艺相对传统防火电缆更为简单。

2. 可操作性强：施工过程中，操作人员易于掌握施工要领，确保施工质量。

3. 适应性强：适用于NG-A(BTLY)隔离型（柔性）矿物绝缘电缆在各种场合的敷设。

4. 施工效率高：施工工序衔接紧密，减少了施工时间。

5. 安全可靠：采用新型防火电缆，在火灾情况下能保持供电能力，确保人员安全。

三、适用范围该工法适用于NG-A(BTLY)隔离型（柔性）矿物绝缘电缆在任何情况下，尤其适合狭小空间的竖井、吊顶内安装施工。

四、工艺原理1. 隔热性：防火泥为隔热型材料，可为内部结构挡掉350℃的高温，并在温度达到350℃时开始结壳形成陶瓷状，对内部结构进行进一步保护。

2. 防火性：矿物绝缘电缆采用无机材料，具有防火性能。

3. 耐高温性：矿物绝缘电缆在高温环境下仍能保持良好的性能。

4. 耐腐蚀性：矿物绝缘电缆具有耐腐蚀性能，适用于各种恶劣环境。

五、施工步骤1. 准备工作：熟悉施工图纸，准备所需材料、工具和设备。

2. 电缆敷设：根据施工图纸，将电缆敷设至相应配电箱，留够余量。

3. 电缆接头处理：需要中间接头时，将电缆分两段敷设至用电设备两端。

4. 标记相序：单芯电缆敷设时，在电缆外壳用标签纸打好标记，以便安装配电箱时区分相序。

5. 电缆固定：采用合适的方法将电缆固定在支架或墙壁上。

6. 检查验收：检查电缆敷设质量，确保符合相关规范要求。

7. 工程资料整理：整理施工过程中产生的相关资料，包括施工记录、验收报告等。

通过以上施工步骤，可以顺利完成NG-A(BTLY)隔离型（柔性）矿物绝缘电缆的施工。

矿物绝缘电缆安装第一节矿物绝缘电缆的敷设1、矿物绝缘电缆敷设方式：与塑料绝缘电缆一样，矿物绝缘电缆的敷设方式有多种，根据建设部2009年颁发的《矿物绝缘电缆敷设》标准设计图集（09D101-6）,列举的敷设方式有：1）沿电缆桥架敷设：电缆沿桥架敷设分水平敷设（如图1所示）和垂直敷设（如图2所示）两种。

电缆敷设要求横平竖直，无交错、重叠。

敷设时，若桥架内全部是矿物绝缘电缆，则不必考虑电缆本身的防火、阻火措施，桥架及其配件根据现场使用条件，由设计考虑确定。

电缆沿桥架垂直敷设可采用铜线绑扎固定，也可采用电缆卡子固定。

钢制电缆卡子只能用于单芯电缆三相一起固定，不能用于单根单芯电缆的固定，单侧固定的卡子除外。

1-矿物绝缘电缆；2-电缆桥架；3-桥架托架；4-开脚螺栓或膨胀螺栓；5-镀锌垫片；6-弹簧垫片；7-螺母；8-托架支架图1 电缆沿电缆桥架水平敷设示意图1-角架支架；2-电缆桥架（梯形）；3-螺栓、螺母、垫片；4-矿物绝缘电缆；5-绑扎线；6-电缆卡子；7-镀锌螺栓；8-膨胀螺栓图2 电缆沿电缆桥架水平敷设示意图2）在电缆隧道和电缆沟内敷设：当电缆隧道（如图3所示）或电缆沟（如图4所示）内有多种电缆一起敷设时，应该分别放臵，矿物绝缘电缆应单独放臵于一层或几层支架上，单芯矿物绝缘电缆放臵于角钢支架上可平行敷设，也可成束敷设，矿物绝缘电缆应敷设在控制电缆的上层，但支架的接地由工程设计确定。

1-预埋件；2-角钢支架；3-矿物绝缘电缆；4-绑扎线图3 电缆在电缆隧道内敷设图4 电缆在电缆沟内敷设3）沿支架卡设：电缆在支架上卡设（如图5所示）时，要求每一个支架处都有电缆卡子将其固定。

固定用的角钢支架在某些场合需考虑耐火等级。

方案2方案1 方案3方案4 方案5方案6 方案71-矿物绝缘电缆；2-电缆卡子；3-镀锌螺栓、螺母、垫圈；4-膨胀螺栓；5-角钢支架；6-垫块；7-单侧电缆卡子；8-扁钢挂钩图5 电缆沿支架卡设示意图方案1-方案3为电缆沿墙支架卡设，方案4-方案7为电缆沿顶支架卡设。
