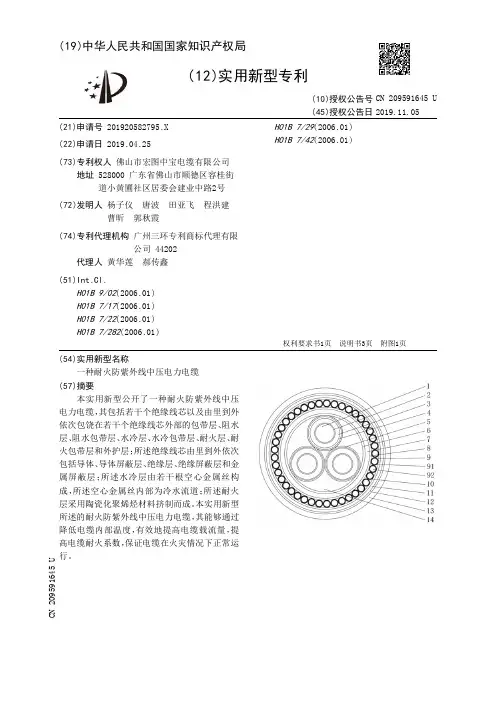

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920582795.X(22)申请日 2019.04.25(73)专利权人 佛山市宏图中宝电缆有限公司地址 528000 广东省佛山市顺德区容桂街道小黄圃社区居委会建业中路2号(72)发明人 杨子仪　唐波　田亚飞　程洪建　曹昕　郭秋霞　(74)专利代理机构 广州三环专利商标代理有限公司 44202代理人 黄华莲　郝传鑫(51)Int.Cl.H01B 9/02(2006.01)H01B 7/17(2006.01)H01B 7/22(2006.01)H01B 7/282(2006.01)H01B 7/29(2006.01)H01B 7/42(2006.01)(54)实用新型名称一种耐火防紫外线中压电力电缆(57)摘要本实用新型公开了一种耐火防紫外线中压电力电缆，其包括若干个绝缘线芯以及由里到外依次包饶在若干个绝缘线芯外部的包带层、阻水层、阻水包带层、水冷层、水冷包带层、耐火层、耐火包带层和外护层；所述绝缘线芯由里到外依次包括导体、导体屏蔽层、绝缘层、绝缘屏蔽层和金属屏蔽层；所述水冷层由若干根空心金属丝构成，所述空心金属丝内部为冷水流道；所述耐火层采用陶瓷化聚烯烃材料挤制而成。

本实用新型所述的耐火防紫外线中压电力电缆，其能够通过降低电缆内部温度，有效地提高电缆载流量，提高电缆耐火系数，保证电缆在火灾情况下正常运行。

权利要求书1页 说明书3页 附图1页CN 209591645 U 2019.11.05C N 209591645U权　利　要　求　书1/1页CN 209591645 U1.一种耐火防紫外线中压电力电缆，其特征在于，包括若干个绝缘线芯以及由里到外依次包饶在若干个绝缘线芯外部的包带层、阻水层、阻水包带层、水冷层、水冷包带层、耐火层、耐火包带层和外护层；所述绝缘线芯由里到外依次包括导体、导体屏蔽层、绝缘层、绝缘屏蔽层和金属屏蔽层；所述水冷层由若干根空心金属丝构成，所述空心金属丝内部为冷水流道；所述耐火层采用陶瓷化聚烯烃材料挤制而成。

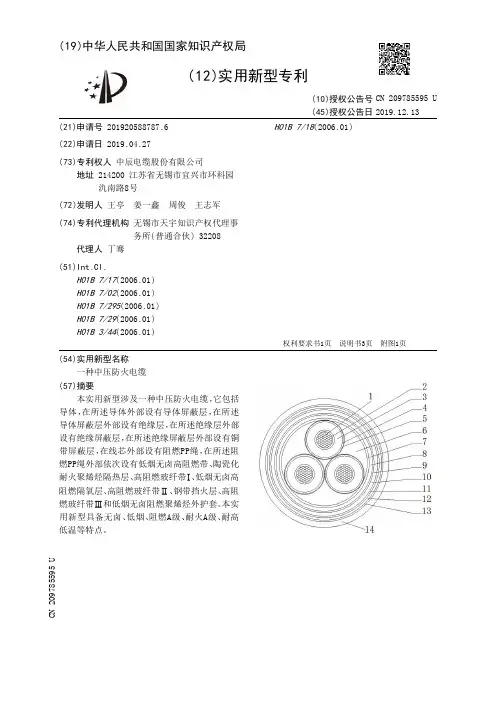

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920588787.6(22)申请日 2019.04.27(73)专利权人 中辰电缆股份有限公司地址 214200 江苏省无锡市宜兴市环科园氿南路8号(72)发明人 王亭　姜一鑫　周俊　王志军　(74)专利代理机构 无锡市天宇知识产权代理事务所(普通合伙) 32208代理人 丁骞(51)Int.Cl.H01B 7/17(2006.01)H01B 7/02(2006.01)H01B 7/295(2006.01)H01B 7/29(2006.01)H01B 3/44(2006.01)H01B 7/18(2006.01)(54)实用新型名称一种中压防火电缆(57)摘要本实用新型涉及一种中压防火电缆，它包括导体，在所述导体外部设有导体屏蔽层，在所述导体屏蔽层外部设有绝缘层，在所述绝缘层外部设有绝缘屏蔽层，在所述绝缘屏蔽层外部设有铜带屏蔽层，在线芯外部设有阻燃PP绳，在所述阻燃PP绳外部依次设有低烟无卤高阻燃带、陶瓷化耐火聚烯烃隔热层、高阻燃玻纤带Ⅰ、低烟无卤高阻燃隔氧层、高阻燃玻纤带Ⅱ、钢带挡火层、高阻燃玻纤带Ⅲ和低烟无卤阻燃聚烯烃外护套。

本实用新型具备无卤、低烟、阻燃A级、耐火A级、耐高低温等特点。

权利要求书1页 说明书3页 附图1页CN 209785595 U 2019.12.13C N 209785595U权　利　要　求　书1/1页CN 209785595 U1.一种中压防火电缆，其特征在于：它包括导体（1），在所述导体（1）外部设有导体屏蔽层（2），在所述导体屏蔽层（2）外部设有XLPE绝缘层（3），在所述XLPE绝缘层（3）外部设有绝缘屏蔽层（4），所述导体屏蔽层（2）、XLPE绝缘层（3）和绝缘屏蔽层（4）采用干法交联三层共挤而成，在所述绝缘屏蔽层（4）外部设有铜带屏蔽层（5），它们组成线芯，若干线芯相切设置，在所述线芯外部设有阻燃PP绳（6），在所述阻燃PP绳（6）外部绕包设有低烟无卤高阻燃带（7），在所述低烟无卤高阻燃带（7）外部设有陶瓷化耐火聚烯烃隔热层（8），在所述陶瓷化耐火聚烯烃隔热层（8）外部设有高阻燃玻纤带Ⅰ（9），在所述高阻燃玻纤带Ⅰ（9）外部设有低烟无卤高阻燃隔氧层（10），在所述低烟无卤高阻燃隔氧层（10）外部设有高阻燃玻纤带Ⅱ（11），在所述高阻燃玻纤带Ⅱ（11）外部设有钢带挡火层（12），在所述钢带挡火层（12）外部设有高阻燃玻纤带Ⅲ（13），在所述高阻燃玻纤带Ⅲ（13）外部设有低烟无卤阻燃聚烯烃外护套（14）。

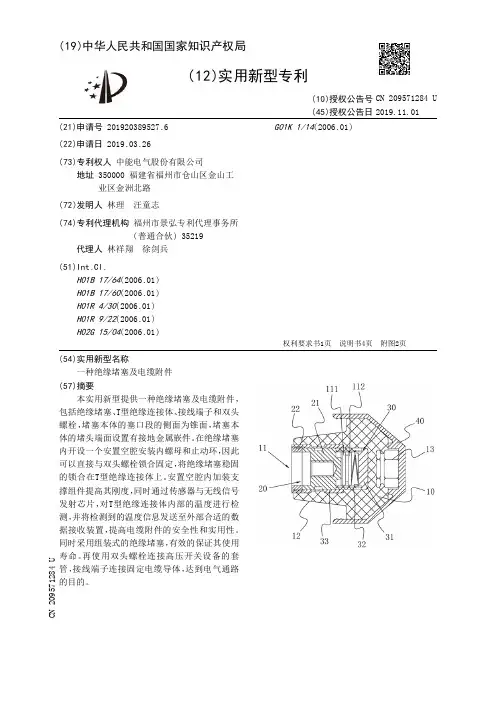

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920389527.6(22)申请日 2019.03.26(73)专利权人 中能电气股份有限公司地址 350000 福建省福州市仓山区金山工业区金洲北路(72)发明人 林理　汪童志　(74)专利代理机构 福州市景弘专利代理事务所(普通合伙) 35219代理人 林祥翔　徐剑兵(51)Int.Cl.H01B 17/64(2006.01)H01B 17/60(2006.01)H01R 4/30(2006.01)H01R 9/22(2006.01)H02G 15/04(2006.01)G01K 1/14(2006.01)(54)实用新型名称一种绝缘堵塞及电缆附件(57)摘要本实用新型提供一种绝缘堵塞及电缆附件，包括绝缘堵塞、T型绝缘连接体、接线端子和双头螺栓，堵塞本体的塞口段的侧面为锥面，堵塞本体的堵头端面设置有接地金属嵌件。

在绝缘堵塞内开设一个安置空腔安装内螺母和止动环，因此可以直接与双头螺栓锁合固定，将绝缘堵塞稳固的锁合在T型绝缘连接体上。

安置空腔内加装支撑组件提高其刚度，同时通过传感器与无线信号发射芯片，对T型绝缘连接体内部的温度进行检测，并将检测到的温度信息发送至外部合适的数据接收装置，提高电缆附件的安全性和实用性。

同时采用组装式的绝缘堵塞，有效的保证其使用寿命。

再使用双头螺栓连接高压开关设备的套管，接线端子连接固定电缆导体，达到电气通路的目的。

权利要求书1页 说明书4页 附图2页CN 209571284 U 2019.11.01C N 209571284U权　利　要　求　书1/1页CN 209571284 U1.一种绝缘堵塞，其特征在于：包括堵塞本体、固定件和支撑组件；所述堵塞本体的塞口端面设置有安置空腔，且所述堵塞本体的塞口段的侧面为锥面，堵塞本体的堵头端面设置有接地金属嵌件；所述固定件设置在安置空腔内，所述支撑组件套设于安置空腔的侧壁与固定件之间，所述安置空腔内还设置有传感器与无线信号发射芯片，所述传感器与无线信号发射芯片电连接，所述传感器与无线信号发射芯片套设于支撑组件内，且所述传感器与无线信号发射芯片位于固定件与安置空腔底面之间。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920580246.9(22)申请日 2019.04.25(73)专利权人 宁波东方电缆股份有限公司地址 315801 浙江省宁波市北仑区江南东路968号(72)发明人 张成事　邱美福　张悦　韩哲　王方舒　(74)专利代理机构 宁波奥圣专利代理事务所(普通合伙) 33226代理人 胡珣燕(51)Int.Cl.H01B 9/02(2006.01)H01B 7/29(2006.01)(54)实用新型名称一种中压耐火电缆(57)摘要本实用新型公开了一种中压耐火电缆，特点是包括缆芯，缆芯的外部包覆设置有成缆包带，成缆包带的外部包覆设置有防火泥挡火层，防火泥挡火层的外部包覆设置有外护套，缆芯包括至少一根绝缘线芯，绝缘线芯的外部包覆设置有金属屏蔽层，金属屏蔽层的外部包覆设置有分相隔离防火层，分相隔离防火层为包覆绕设在金属屏蔽层外部的陶瓷化硅胶带。

优点是在绝缘线芯的外部包覆一分相隔离层，通过该分相隔离层对线芯进行独立隔离，且该分相隔离层采用陶瓷化硅胶带绕包，在高温下可烧结形成坚硬的保护壳体，避免火灾时的高温对绝缘线芯造成影响，与防火泥挡火层相配合，形成一隔离效果明显且防火效果好的中压耐火电缆。

权利要求书1页 说明书3页 附图1页CN 209691469 U 2019.11.26C N 209691469U权　利　要　求　书1/1页CN 209691469 U1.一种中压耐火电缆，其特征在于包括缆芯，所述的缆芯的外部包覆设置有成缆包带，所述的成缆包带的外部包覆设置有防火泥挡火层，所述的防火泥挡火层的外部包覆设置有外护套，所述的缆芯包括至少一根绝缘线芯，所述的绝缘线芯的外部包覆设置有金属屏蔽层，所述的金属屏蔽层的外部包覆设置有分相隔离防火层，所述的分相隔离防火层为包覆绕设在所述的金属屏蔽层外部的陶瓷化硅胶带。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920424407.5(22)申请日 2019.03.29(73)专利权人 浙江中大元通特种电缆有限公司地址 310000 浙江省杭州市余杭区兴国路528号1幢(72)发明人 徐季新　黄桂领　王世军　郭荣春　(74)专利代理机构 浙江杭知桥律师事务所33256代理人 王梨华　陈丽霞(51)Int.Cl.H01B 7/29(2006.01)H01B 7/17(2006.01)H01B 7/02(2006.01)H01B 3/10(2006.01)(54)实用新型名称一种BTTZ防火电缆(57)摘要本实用新型涉及绝缘线缆领域，公开了一种BTTZ防火电缆，包括外部的铜管和设置在铜管内的导线芯，导线芯外壁和铜管内壁之间设置有氧化镁粉柱。

氧化镁柱包括半圆形的下氧化镁柱和半圆形的上氧化镁柱，导线芯包覆在氧化镁柱内，下氧化镁柱和上氧化镁柱相互卡合围成圆柱形。

本实用新型中创造性的采用氧化镁粉柱来代替灌装氧化镁节约了传统生产工艺的成本，这体现在不再需要灌装氧化镁设备，同时对生产过程的环境要求大大降低，氧化镁粉柱中不会掺杂杂质，保证了氧化镁的纯度，从而保证氧化镁的绝缘性，以及提高了导线防击穿的性能，大大提高了导线的寿命，同时氧化镁粉柱卡合装配简单，生产工艺简单，具有较好的经济效益。

权利要求书1页 说明书3页 附图4页CN 209895809 U 2020.01.03C N 209895809U权　利　要　求　书1/1页CN 209895809 U1.一种BTTZ防火电缆，其特征在于：包括外部的铜管(1)和设置在铜管(1)内的导线芯(2)，导线芯(2)外壁和铜管(1)内壁之间设置有氧化镁粉柱(3)；氧化镁粉柱(3)包括半圆形的下氧化镁粉柱(32)和半圆形的上氧化镁粉柱(31)，导线芯(2)包覆在氧化镁粉柱(3)内，下氧化镁粉柱(32)和上氧化镁粉柱(31)相互卡合围成圆柱形；下氧化镁粉柱(32)、上氧化镁粉柱(31)均包括与外部铜管(1)内壁贴合的贴合部(4)和设置在下氧化镁粉柱(32)或者上氧化镁粉柱(31)断面上的装配部(5)，下氧化镁粉柱(32)的装配部(5)为设置在断面上的台阶(6)，台阶(6)外侧面为向内倾斜的斜面，外侧面与断面之间围成卡槽(8)；上氧化镁粉柱(31)的装配部(5)为设置在断面上的卡钩(9)，卡钩(9)的形状与卡槽(8)的形状相匹配，卡钩(9)卡设在卡槽(8)内，上氧化镁粉柱(31)的断面贴合在台阶(6)的上端面上。

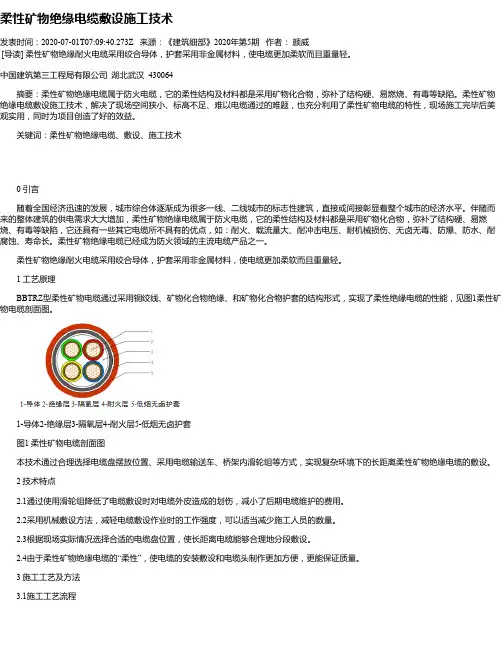

柔性矿物绝缘电缆敷设施工技术发表时间：2020-07-01T07:09:40.273Z 来源：《建筑细部》2020年第5期作者：颜威[导读] 柔性矿物绝缘耐火电缆采用绞合导体，护套采用非金属材料，使电缆更加柔软而且重量轻。

中国建筑第三工程局有限公司湖北武汉 430064摘要：柔性矿物绝缘电缆属于防火电缆，它的柔性结构及材料都是采用矿物化合物，弥补了结构硬、易燃烧、有毒等缺陷。

柔性矿物绝缘电缆敷设施工技术，解决了现场空间狭小、标高不足、难以电缆通过的难题，也充分利用了柔性矿物电缆的特性，现场施工完毕后美观实用，同时为项目创造了好的效益。

关键词：柔性矿物绝缘电缆、敷设、施工技术0 引言随着全国经济迅速的发展，城市综合体逐渐成为很多一线、二线城市的标志性建筑，直接或间接彰显着整个城市的经济水平。

伴随而来的整体建筑的供电需求大大增加，柔性矿物绝缘电缆属于防火电缆，它的柔性结构及材料都是采用矿物化合物，弥补了结构硬、易燃烧、有毒等缺陷，它还具有一些其它电缆所不具有的优点，如：耐火、载流量大、耐冲击电压、耐机械损伤、无卤无毒、防爆、防水、耐腐蚀、寿命长。

柔性矿物绝缘电缆已经成为防火领域的主流电缆产品之一。

柔性矿物绝缘耐火电缆采用绞合导体，护套采用非金属材料，使电缆更加柔软而且重量轻。

1 工艺原理BBTRZ型柔性矿物电缆通过采用铜绞线、矿物化合物绝缘、和矿物化合物护套的结构形式，实现了柔性绝缘电缆的性能，见图1柔性矿物电缆剖面图。

1-导体2-绝缘层3-隔氧层4-耐火层5-低烟无卤护套图1 柔性矿物电缆剖面图本技术通过合理选择电缆盘摆放位置、采用电缆输送车、桥架内滑轮组等方式，实现复杂环境下的长距离柔性矿物绝缘电缆的敷设。

2 技术特点2.1通过使用滑轮组降低了电缆敷设时对电缆外皮造成的划伤，减小了后期电缆维护的费用。

2.2采用机械敷设方法，减轻电缆敷设作业时的工作强度，可以适当减少施工人员的数量。

2.3根据现场实际情况选择合适的电缆盘位置，使长距离电缆能够合理地分段敷设。

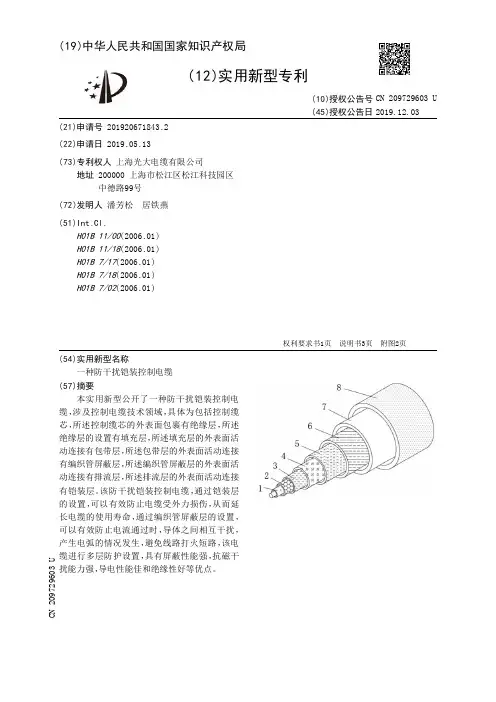

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920671843.2(22)申请日 2019.05.13(73)专利权人 上海光大电缆有限公司地址 200000 上海市松江区松江科技园区中德路99号(72)发明人 潘芳松　居铁燕　(51)Int.Cl.H01B 11/00(2006.01)H01B 11/18(2006.01)H01B 7/17(2006.01)H01B 7/18(2006.01)H01B 7/02(2006.01)(54)实用新型名称一种防干扰铠装控制电缆(57)摘要本实用新型公开了一种防干扰铠装控制电缆，涉及控制电缆技术领域，具体为包括控制缆芯，所述控制缆芯的外表面包裹有绝缘层，所述绝缘层的设置有填充层，所述填充层的外表面活动连接有包带层，所述包带层的外表面活动连接有编织管屏蔽层，所述编织管屏蔽层的外表面活动连接有排流层，所述排流层的外表面活动连接有铠装层。

该防干扰铠装控制电缆，通过铠装层的设置，可以有效防止电缆受外力损伤，从而延长电缆的使用寿命，通过编织管屏蔽层的设置，可以有效防止电流通过时，导体之间相互干扰，产生电弧的情况发生，避免线路打火短路，该电缆进行多层防护设置，具有屏蔽性能强，抗磁干扰能力强，导电性能佳和绝缘性好等优点。

权利要求书1页 说明书3页 附图2页CN 209729603 U 2019.12.03C N 209729603U权　利　要　求　书1/1页CN 209729603 U1.一种防干扰铠装控制电缆，包括控制缆芯(1)，其特征在于：所述控制缆芯(1)的外表面包裹有绝缘层(2)，所述绝缘层(2)的外表面设置有填充层(3)，所述填充层(3)的外表面连接有包带层(4)，所述包带层(4)的外表面连接有编织管屏蔽层(5)，所述编织管屏蔽层(5)的外表面连接有排流层(6)，所述排流层(6)的外表面连接有铠装层(7)，所述铠装层(7)的外表面连接有外部防护层(8)，所述铠装层(7)包括和所述排流层(6)连接的第一铠装层(71)、第二铠装层(72)以及位于所述第一铠装层(71)、第二铠装层(72)之间的形变腔(73)；所述第一铠装层(71)上设有多个第一凸起(74)，相邻两个第一凸起(74)之间设有第一凹槽(75)，所述第二铠装层(72)上设有多个位于所述第一凹槽(75)中的第二凸起(76)，相邻两个第二凸起(76)之间设有第二凹槽(77)，所述第一凸起(74)位于所述第二凹槽(77)中。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920561569.3(22)申请日 2019.04.23(73)专利权人 安徽国威线缆集团有限公司地址 230000 安徽省合肥市长丰县吴山镇工业聚集区(72)发明人 沈永华　(51)Int.Cl.H01B 7/295(2006.01)H01B 7/40(2006.01)(54)实用新型名称一种低烟无卤阻燃线缆(57)摘要本实用新型涉及线缆技术领域，公开了一种低烟无卤阻燃线缆，包括多根线芯，每一所述线芯的外表面均包覆有内绝缘层，多根所述线芯的外表面共同包覆有填芯，所述填芯的外部包覆有外绝缘层，所述外绝缘层的表面固定有两列对称的安装块，所述安装块的上开设有安装孔，所述安装孔内固定连接有套筒，所述套筒的内表面带有内螺纹。

本实用新型具有以下优点和效果：在进行线缆的安装时，利用螺栓与套筒以及建筑物表面的开孔之间的螺纹连接即可将线缆固定在建筑物的安装面上，无需使用固定结构即可完成线缆的安装，提高了线缆的安装效率。

权利要求书1页 说明书4页 附图2页CN 209591628 U 2019.11.05C N 209591628U权　利　要　求　书1/1页CN 209591628 U1.一种低烟无卤阻燃线缆，包括多根线芯(1)，每一所述线芯(1)的外表面均包覆有内绝缘层(11)，多根所述线芯(1)的外表面共同包覆有填芯(12)，所述填芯(12)的外部包覆有外绝缘层(3)，其特征是：所述外绝缘层(3)的表面固定有两列对称的安装块(5)，所述安装块(5)的上开设有安装孔(6)，所述安装孔(6)内固定连接有套筒(7)，所述套筒(7)的内表面带有内螺纹。

2.根据权利要求1所述的一种低烟无卤阻燃线缆，其特征是：所述安装孔(6)开口处与所述套筒(7)之间固定有密封圈(71)。

3.根据权利要求1所述的一种低烟无卤阻燃线缆，其特征是：所述外绝缘层(3)包括包覆在填芯(12)外用于保护线缆的防护部(31)以及与所述防护部(31)围合成所述外绝缘层(3)的安装部(32)，所述安装部(32)远离填芯(12)的一侧为平面，另一侧与所述防护部(31)一体连接，所述安装块(5)一端与所述安装部(32)固定。
