第三章立体及立体表面交线目的要求:1)掌握平面立体和回转体的投影特性,以及表面取点线的方法2)熟悉立体表面上常见交线的画法(截交线、相贯线)重点难点:1)掌握和熟练运用各种立体的投影特性求解表面取点线的方法2)熟练求解立体表面上截交线和相贯线授课学时:8学时主要作图练习:1)完成平面立体、回转体的三面投影,平面立体、回转体表面找点、找线。
2)单个截平面截棱柱、棱锥后的三面投影。
3)多个截平面(切口)截棱柱、棱锥的三面投影,尤其是长方体截切后的三面投影。
4)单个和多个截平面截切圆柱、圆锥、圆球后的三面投影,尤以带槽的圆柱和圆球为主。
5)圆柱与圆柱相贯、同轴回转体相贯的各种情况作图、综合作图。
6)授课内容:机件形状是多种多样的,经过分析,都是由一些基本几何体所组成。
而几何体又是由一些表面所围成,根据这些表面的性质,几何体可分为两类:平面立体——由若干个平面所围成的几何体,如棱柱、棱锥等。
曲面立体——由曲面或曲面与平面所围成的几何体,最常见的是回转体,如圆柱、圆锥、圆球、圆环等。
用投影图表示一个立体,就是把围成立体的这些平面和曲面表达出来,然后根据可见性判别哪些线是可见的,哪些线是不可见的,把其投影分别画成粗实线和虚线,即可得立体的投影图。
§3-1 平面立体的投影平面立体各表面都是平面图形,各平面图形均由棱线围成,棱线又由其端点确定。
因此,平面立体的投影是由围成它的各平面图形的投影表示的,其实质是作各棱线与端点的投影。
一、棱柱以正六棱柱为例,其顶面、底面均为水平面,它们的水平投影反映实形,正面及侧面投影积聚为一直线。
棱柱有六个侧棱面,前后棱面为正平面,它们的正面投影反映实形,水平投影及侧面投影积聚为一直线。
棱柱的其它四个侧棱面均为铅垂面,水平投影积聚为直线,正面投影和侧面投影为类似形。
图3-1 正六棱柱的投影二、棱锥以四棱锥为例,其底面为一长方形,呈水平位置,水平投影反映底面的实形。
左右两个棱面是正垂面,其正面投影积聚为直线,水平和侧面投影均为类似三角形,前后两个棱面为侧垂面,其侧面投影积聚为直线,水平和正面投影同样为类似的三角形。
§4-2 平面与平面立体表面相交平面与立体表面的交线,称为截交线;当平面切割立体时,由截交线围成的平面图形,称为截面。
一、平面立体的截交线和断面如图4-16a所示,平面立体的截交线是截平面上的一个多边形,它的顶点是平面立体的棱线或底边与截平面的交点,它的边是截平面与平面立体表面的交线,图中截平面P与三棱锥的截交线是一个三角形ⅠⅡⅢ。
如图4-16b中的黑色图形所示,已知三棱锥SABC和正垂的截平面P,求作截交线的三面投影。
作图过程如图4-16b中的红色图形所示:(1)在棱线SA、SB、SC的正面投影s'a'、s'b'、s'c'与截平面P的有积聚性的迹线的相交处,作出它们的交点Ⅰ、Ⅱ、Ⅲ的正面投影1'、2'、3',与P v相重合的直线1'2'Pv3',即为截交线△ⅠⅡⅢ的正面投影。
(2)由1'、2'、3'引投影连线,分别与sa、sb、sc和s″a″、s″b″、s″c″交出1、2、3和1″、2″、3″。
连接这些点的同面投影,就作出了截交线△ⅠⅡⅢ的水平投影△123和侧面投影△1″2″3″。
由于三个棱面的水平投影和棱面SAB、SCA的侧面投影都可见,在其上的截交线的同面投影12、23、31和1″2″、3″1″也都可见,画粗实线;棱面SBC的侧面投影不可见,在其上的截交线的侧面投影2″3″也不可见,画细虚线。
如图4-17a中的黑色图形所示,已知五棱柱的正面投影和水平投影,并用正垂面P切割掉左上方的一块,被切割掉的部分用细双点划线表示,求作截交线以及五棱柱被切割后的三面投影。
因为截交线的各边是正垂面P与五棱柱的棱面和顶面的交线,它们的正面投影都重合在上,因为截交线的正面投影已知,五棱柱被切割后的正面投影也已知,只要作出截交线的Pv水平投影,就可以作出五棱柱被切割后的水平投影。
根据五棱柱的正面投影和水平投影,可以作出它的侧面投影;同理,由已作出的截交线的正面投影和水平投影,也可以作出截交线的侧面投影,从而作出五棱柱被切割后的侧面投影。

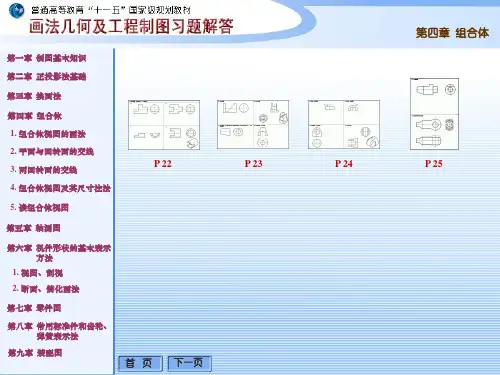

第四章 组合体第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图P 22P 23P 24P 25首 页下一页平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-2A(1)4-2A(2)4-2B(1)4-2B(2)下页题答 案P22平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-2A(1)4-2A(2)4-2B(1)4-2B(2)题 目下页题返 回P22平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页 下页题4-2A(2)4-2B(1)4-2B(2)题 目答 案P22平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-2A(1)4-2B(1)4-2B(2)下页题题 目答 案P22平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-2A(1)4-2A(2)4-2B(2)下页题题 目答 案P22平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-2A(1)4-2A(2)4-2B(1)下页题题 目答 案P22平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-34-44-54-6上页题下页题答 案P23平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-34-44-54-6题 目下页题返 回P23平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页 上页题4-44-54-6下页题题 目答 案P23平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-34-54-6上页题下页题题 目答 案P23平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-34-44-6上页题下页题题 目答 案P23平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-34-44-5上页题下页题题 目答 案P23平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-74-84-94-10上页题下页题答 案P24平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-74-84-94-10题 目下页题返 回P24平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页 上页题4-84-94-10下页题题 目答 案P24平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-74-94-10上页题下页题题 目答 案P24平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-74-84-10上页题下页题题 目答 案P24平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-74-84-9上页题下页题题 目答 案P24平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-114-12上页题答 案P25平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-114-12题 目返 回P25平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页 上页题4-12题 目答 案P25平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-11上页题题 目答 案P25。
