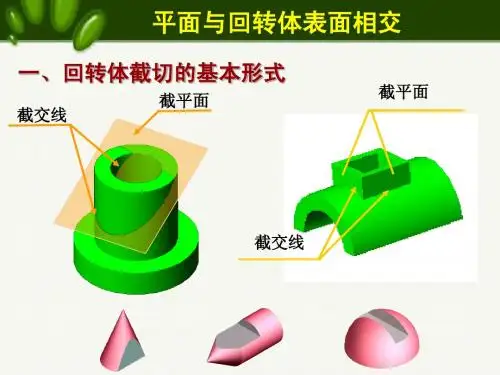

平面与回转体表面相交引入：物体表面上经常出现平面与回转面的交线，画图时通常把平面看成截平面，把交线看成截交线，再应用截交线的作图方法作出该交线的投影。

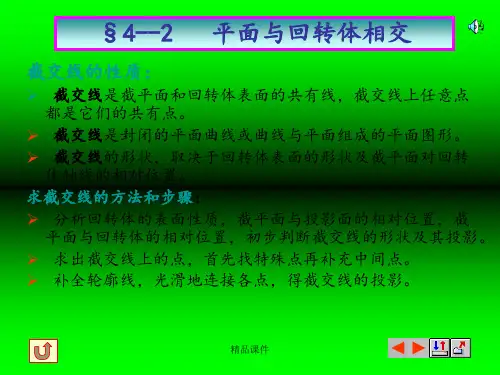

1.截交线的特点平面与回转体相交产生的截交线通常是一条封闭的平面曲线，或曲线和直线围成的平面图形或多边形。

截交线是截平面与回转体表面的共有线。

截交线的形状取决于回转体表面的形状。

截交线的形状取决于截平面与回转体轴线的相对位置。

2.求回转体表面截交线投影的分析方法1）分析截平面与回转体轴线之间的相互位置——搞清楚截交线的空间形状。

2）分析截平面与投影面的位置关系——初步掌握截交线的投影特点。

3.求平面与回转体表面截交线的步骤：1）求截交线的特殊点这些点通常是转向轮廓线上的点、极限位置点（最高、最低点，最前、最后点，最左、最右点）。

2）求一般点是指在各特殊点之间插入一些点，目的是使截交线连接得更加平顺、光滑。

通常是在具有积聚性投影的截平面投影上插入这些点，完成这些点的各面投影。

3）判别可见性并光滑连线。

4.回转体被截切的情况、投影分析和作图1）平面与圆柱相交截交情况：依据截平面与圆柱体轴线的相对位置不同，其截交线的形状有圆、椭圆、和两条直线三种。

表4.1平面与圆柱面的交线作图举例：例题完成圆柱被切割后的俯视图和左视图。

分析：从立体图及已知条件可知，这是圆柱被正垂面截切，截平面与圆柱轴线斜交，截交线是椭圆。

截交线正面投影重影为一直线，水平投影与圆柱面的投影重影积聚为圆；其侧面投影可根据投影规律和圆柱表面取点的方法求出。

作图：①作截交线上的特殊点：椭圆长短轴的四个端点，转向轮廓线上点，最高、最低、最前和最后的点。

②作一般点：在主视图中插入Ⅰ、Ⅱ、Ⅲ、Ⅳ点的投影1’(2’)和3’(4’)。

按圆柱表面取点方法作出相应点的水平和侧面投影。

③依顺序连接各点，作图结果如图c所示。

（a）（b）（c）例题如图a所示为接头的立体图及已知条件，完成接头的投影图。

分析：接头由左端的凹榫和右端的凸榫组成。
