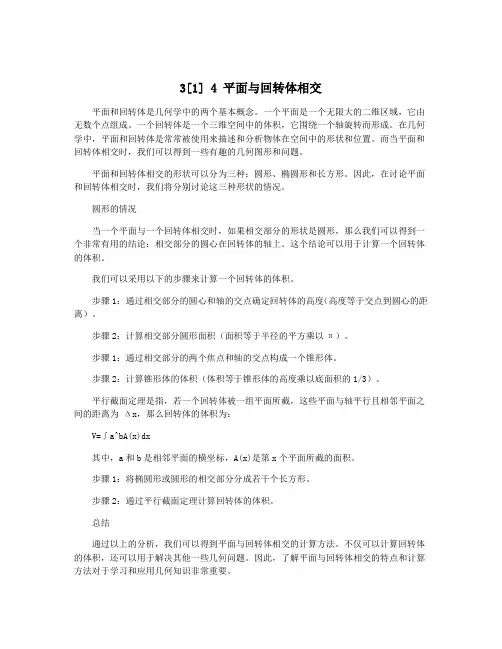

3[1] 4 平面与回转体相交平面和回转体是几何学中的两个基本概念。

一个平面是一个无限大的二维区域，它由无数个点组成。

一个回转体是一个三维空间中的体积，它围绕一个轴旋转而形成。

在几何学中，平面和回转体是常常被使用来描述和分析物体在空间中的形状和位置。

而当平面和回转体相交时，我们可以得到一些有趣的几何图形和问题。

平面和回转体相交的形状可以分为三种：圆形、椭圆形和长方形。

因此，在讨论平面和回转体相交时，我们将分别讨论这三种形状的情况。

圆形的情况当一个平面与一个回转体相交时，如果相交部分的形状是圆形，那么我们可以得到一个非常有用的结论：相交部分的圆心在回转体的轴上。

这个结论可以用于计算一个回转体的体积。

我们可以采用以下的步骤来计算一个回转体的体积。

步骤1：通过相交部分的圆心和轴的交点确定回转体的高度（高度等于交点到圆心的距离）。

步骤2：计算相交部分圆形面积（面积等于半径的平方乘以π）。

步骤1：通过相交部分的两个焦点和轴的交点构成一个锥形体。

步骤2：计算锥形体的体积（体积等于锥形体的高度乘以底面积的1/3）。

平行截面定理是指，若一个回转体被一组平面所截，这些平面与轴平行且相邻平面之间的距离为Δx，那么回转体的体积为：V=∫a^bA(x)dx其中，a和b是相邻平面的横坐标，A(x)是第x个平面所截的面积。

步骤1：将椭圆形或圆形的相交部分分成若干个长方形。

步骤2：通过平行截面定理计算回转体的体积。

总结通过以上的分析，我们可以得到平面与回转体相交的计算方法。

不仅可以计算回转体的体积，还可以用于解决其他一些几何问题。

因此，了解平面与回转体相交的特点和计算方法对于学习和应用几何知识非常重要。

第五章组合体视图第一讲组合体的画图1．知识要点（1）组合体的组合方式；（2）形体分析法；（3）线面分析法2．教学设计：在讲解组合体的画图方法时，要紧紧抓住两个顺序（①组合体的各基本几何体的画图顺序。

一般按组合体的生成过程先画基础形体,再画局部细节；②同一个形体三个视图的画图顺序。

一般先画形状特征最明显的那个视图，或有积聚性的视图）。

可先给出模型或实体仿真模型，引导同学作形体分析，然后按形体分析的过程绘制三视图。

这个过程要反复进行几次，可停下来让同学画一个模型的三视图，教师观察同学的画图方法，对不正确的方法给予纠正，直到同学掌握正确的观察方法和画图方法为止。

线面分析法是形体分析的补充。

3．课前准备：上课之前要准备好模型，模型要能够充分体现形体分析法的特点。

4．教学内容（1）组合体的组成方式（形体分析法）叠加如图5-1所示图5-1叠加切割如图5-2所示图5-2切割相切如图5-3所示图5-3相切图5-4为常见的画图错误，主视图上的错误原因是因为没有认识到立体是一个实体，即由各种材料制造成的立体，板和柱面的结合部分柱面已经消失，所以不存在转向轮廓线。

左视图上的错误原因是没有考虑宽相等，不作形体分析。

图5-4常见错误画法.综合如图5-5所示图5-5综合（2）用线面分析法绘制组合体的三视图（图5-6和图5-7）图5-6平面立体的线面分析图5-7曲面立体的线面分析5．作业习题集：按模型或立体图绘制三视图。

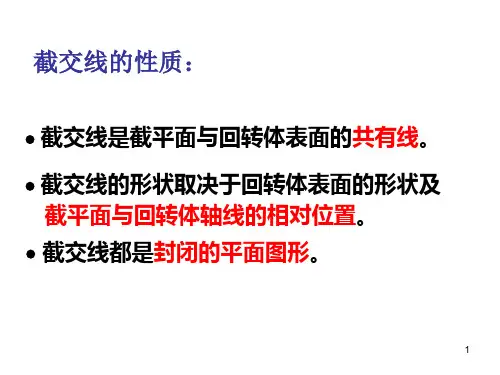

第二讲圆柱截交线教学内容圆柱体与平面相交有三种情况：1)当截平面与圆柱体的轴线垂直时，截交线为圆或圆弧；2)当截平面与圆柱体的轴线平行时，截交线为两条线段；3)当截平面与圆柱体的轴线倾斜时，截交线为椭圆或椭圆弧。

表4-1圆柱截交线[例1]根据立体图绘制三视图（利用课件中的动画讲解）【形体分析】基本形体为圆柱体，先用一个侧平面和水平面切去一角，侧平面和柱面的交线为线段，水平面和柱面的交线为圆弧；再用两个正平面和水平面切去一个矩形槽，矩形槽的侧面和柱面的交线为线段，槽的底面与柱面的交线为圆弧。
