欣灵DH48S数显时间继电器使用说明书

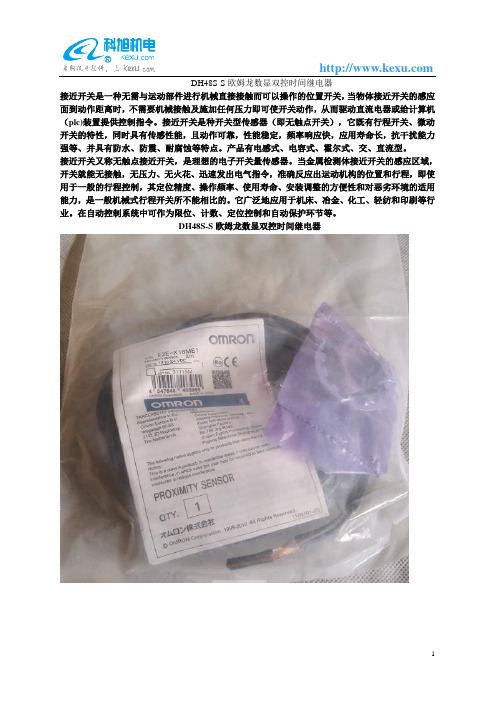

DH48S-S欧姆龙数显双控时间继电器
接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。

接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

接近开关又称无触点接近开关，是理想的电子开关量传感器。

当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。

在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。

DH48S-S欧姆龙数显双控时间继电器。

时间继电器说明书时间继电器说明书1. 简介时间继电器是一种电气设备，用于控制电路在特定时间间隔内的开关操作。

它可以在预定的时间后自动打开或关闭电路，用户可以根据自己的需要调整时间间隔。

时间继电器广泛应用于定时控制、定时报警、定时通断以及定时计量等领域。

2. 工作原理时间继电器的工作原理是基于电磁吸合和释放机制。

它由一个电磁线圈和一个触点组成。

当电磁线圈通电时，产生一个磁场使触点闭合，电路闭合；当电磁线圈断电时，触点打开，电路断开。

通过调整电磁线圈通电的时间和断电的时间，可以实现定时开关的功能。

3. 安装和接线时间继电器的安装和接线相对简单，但需要注意以下事项：- 首先，确保切断电源，以避免触电和设备损坏。

- 确认继电器的额定电压和工作电压是否匹配。

- 将时间继电器连接到电路中，注意正确连接继电器的输入和输出端子。

- 根据需要，可以采用螺丝、焊接或插件等方式固定时间继电器。

4. 使用方法使用时间继电器时，用户需要调整时间继电器的参数以实现所需的定时功能。

具体操作步骤如下：1. 通电：将时间继电器连接到电源电路中，确保电源稳定。

2. 设置时间：根据所需的定时时间，调整继电器上的旋钮或按键，设置合适的工作时间。

3. 开始运行：确认时间设置无误后，打开电源，时间继电器将开始按照设置的时间间隔进行开关操作。

5. 注意事项在使用时间继电器时，需要注意以下事项：- 请按照设备说明书上的电气参数和使用条件来使用时间继电器，避免过压或过载造成的设备损坏。

- 请定期检查和清洁时间继电器，确保其正常工作。

如发现继电器产生异常声音、发热或其他故障，请立即停止使用，并寻找专业人士进行维修或更换。

- 在操作和维护时间继电器时，务必切断电源，以免触电和电路损坏。

- 请妥善保管时间继电器的使用说明书和保修卡，以备将来查询或维修。

6. 常见问题解答问题1：继电器无法正常工作，怎么办？- 解决方法：首先检查电源线是否连接正确，电压是否稳定；其次，检查继电器的触点是否清洁，是否存在松动或损坏；最后，检查继电器的参数设置是否正确。

dh48s时间继电器工作原理继电器一、继电器（relay）的工作原理和特性当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。

可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。

具有动作快、工作稳定、使用寿命长、体积小等优点。

广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。

继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

固态继电器按负载电源类型可分为交流型和直流型。

SYKJ JS48S-S时间继电器说明书
首先将JS48S-S时间拔段开关（面板上的黑色开关）档位设定好，例如设定为“时”，把拨段开关拨到最左端（为时间范围为小时，拨段开关拨到中间时间范围为分钟，拨段开关拨到最右端时间范围为秒），同时相应的指示灯“时”亮。

通过“增”“减”按钮将“时间设定”按钮（面板上的四对按钮，前两位为小时，范围为0－99小时，后两位是分钟，范围为0－99）中数字设定好，例如设定为99h99min，这样，JS14S数显时间继电器的时间就设置好了。

工作模式：通电延时；计时方式：正计时，LED数码管显示；触点形式：二组延时带复位暂停功能。

JS代表时间继电器，48代表设计序号，S代表数显型，S代表延时范围代号（延时规格）。

数显时间继电器JS48S-S（DH48S-S）电源：85～110%额定电压
交流：110V，220V，380V
直流：12V，24V
延时控制精度0.03%±0.05%
触头容量：AC2205ADC30V5A(阻性)
数显时间继电器用来代替小型接触器，数显时间继电器的触点具有一定的带负荷能力，负载容量比较小时，可以用来替代小型接触器使用，比如电动卷闸门和一些小家电的控制，这样的优点是不仅可以
起到控制的目的，而且可以节省空间，使电器的控制部分做得比较精致，增加接点数量，这是JS48S-S时间继电器最常见的用法。

DH48S-S 数显循环时间继电器■特点和用途＊可设定 T1，T2 两个延时时间，能替代两只时间继电器 ＊能周而复始工作，也能单次执行 伙采用进口大模专用集成和 LED 数码管显示 伙DIN （48 X 48mm 面板尺寸＊高精确度、小体积、抗电磁干扰性强、功耗低、触头容量大 ＊用于自动化控制系统控制元件之用技术参数伙延时范围：0.1S 〜990H＊电源： DC12V ，24V AC110V ，220V ，380V ＊触头容量： AC220V 5A DC30V 5A 阻性 伙机械寿命》107伙环境温度：—10C 〜+ 50C工作程序图 外形尺寸和接线图 ■配件 使用说明 ＊先预置好 T1 和 T2 时段，时间及工作方式。

＊通电后 T1 开始进行延时，继电器处于不动作状态（释放），当 T1 到达，表示继电器吸合，同时左边显示消隐，T2延时开始，当T2延时到达，继电器重新释放，右边显示消隐，单次执行工作方式到此结束，若为 周而复始工作方式，则 T1 继续延时，重复以上过程进行延时状态转换。

伙在运行过程中任意时间切断电源大于 1秒或输入复位信号，时间即回到 T1=0状态开始计时，同时继电器处 于释放状态，重新开始工作。

注意事项＊预置好 T1 和 T2 时间以后使用。

＊在强电场环境中使用并复位暂停导线较长时请使用屏蔽导线。

＊请在使用时随时将保护罩盖上，以免灰尘侵入影响使用。

＊在较大电流时，请配交流接触器使用伙延时控制精度W 0.3%土 0.05秒 ＊电压范围：额定工作电压 85%〜110% 伙功耗W 3W伙电气寿命》105＊开孔尺寸： 45X 45mm外型尺寸r48 x 48 x 97工祚方式往应循环耀时延时范EB 9.9S - 9.9s 99S - 99S9.9M - 9.9M 99M - 99M9.9H - 9.9H 99H ~ 99H 安裝尺寸田990H - 990H額定电压DC(V): 12. 24.48AC(V): 12.24.48.110.220.380 50/60H2绘点数掘1组延时总点魅点容負AC250V 5A 阻性环境温度・ 100459寿命机械 5 x 10»电宜仲安装方式面板式—S■、技术参数:类别外观型号 DH48S-S/1Z DH48S-S/2Z延时基数 O.OIsec 、O.OIsec 、1sec 、O.lmin 、1min 、0.1HR 、1HR 1OHR （任意设定两种）延时范围 1-99倍限时倍率85-265VAC/VDC 自由输入，其他工作电压可控制小于4.5W触点数量1组继电器，1+3为复位，1+4为暂停2组继电器触点容量 阻性负载：5A/250VAC 或5/28VDC 最大显示方式 固定秒闪指示灯，相应的两位 LED 显示前吸合或释放时间 精确度 电压影响误差、重复误差小于士 50PPM 预置误差为0复位和暂停信号输入为触点或NPN （发射极对公信号输入 共端1）采用光耦隔离，信号宽度不少于底部无复位，暂停信号引入0.02Sec使用环境环境温度：-10 °C -+55 °C （不结冰），湿度：35-85%HRAC2kV （操作电端之间）或DC 士 500V ，脉冲宽度1卩s 扰动下继电器正常工作 机械寿命：500,0000次，电器寿命：100,0000次 约103g 约112克（1） 通电限时继电器，双设定 Tno 、Tnc （Tno 为限时吸合时间， Tnc 为限时时间），一只继电器 能替代两只继电器用，高两位 BCD 拔码为限时释放预置时间，低两位 BCD 拔码为限时预置吸合时 间，LED 相应显示当前限时时间段，可选做倒延时模式。

YL-48S智能时间继电器使用说明书一、概述YL-48S是我司自主开发生产的多功能时间继电器，能最大程度上满足不同工控环境下对各种电器元件的工作时间进行控制。

它具有控制功能丰富、控制精度高，硬件抗谐波干扰能力强，且操作简易方便等优点。

其主要特点如下：1、时间段设置丰富：秒（0.01S—9999S）、分（0.01M—9999M）、时（0.01H—9999H）任何时间段可选择设定。

2、两路主控继电器输出方式可根据工控需要选择：“1组瞬时1组延时”输出，或“二组双延时”输出。

3、时间控制方式可选择：“通电延时控制”、“通断循环延时控制”、“手动跳转反向延时控制”。

4、时间到位复位方式可选择：“手动清零复位”或“自动清零复位”。

5、时间延时精度小数点位置可选择：0.01S(M、H)、0.1S(M、H)、1S（M、H）三种控制精度。

6、计时方向可选择：“加计时”或“减计时”。

二、面板说明1、“ON”（绿）指示灯：通电延时指示灯，在设置“通电延时”时间数值时或在计时过程中亮起。

2、“UP”（黄）指示灯：通电延时到位，或循环延时断开时指示灯，在设置“循环延时”断开时间数值时，或延时继电器到位断开输出时亮起。

3、、“REST”手动清零复位键：当“时间到位复位方式”选择“手动清零复位”时，每次延时时间到位，或在计时过程中手动按一下，时间继电器就断开又重新计时。

（短接仪表的⑨、⑩端子，也可对当前计时值手动清零。

）4、“MD”功能键：设定时间数值，及进入菜单选择相关控制功能。

5、“＜”左移位键；“∧”向上键。

三、功能菜单说明1、轻按一下“MD”键约1秒钟，出现“ON”界面，下排数码管右1位闪烁，操作“＜”左移键或“∧”向上键。

设定延时时间数值，此时“ON”（绿）指示灯亮起；若控制方式选择为“循环延时”状态时，则需再轻按一下“MD”键，再设定断开延时时间数值，此时“UP”（黄）指示灯亮起。

注：当控制方式选择为“通电延时”状态时，则第二次设定的“断开延时时间”数值无效，只有把控制方式设置为“循环延时”状态时才有效。

第一节继电器原理知识一、继电器的定义继电器是一种当输入量〔电、磁、声、光、热〕到达一定值时，输出量将发生跳跃式变化的自动控制器件。

继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。

继电器一般都有能反映一定输入变量〔如电流、电压、功率、阻抗、频率、温度、压力、速度、光等〕的感应机构〔输入局部〕；有能对被控电路实现“通〞、“断〞控制的执行机构〔输出局部〕；在继电器的输入局部和输出局部之间，还有对输入量进展耦合隔离，功能处理和对输出局部进展驱动的中间机构〔驱动局部〕。

作为控制元件，概括起来，继电器有如下几种作用：1)扩大控制围。

例如，多触点继电器控制信号到达某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2)放大。

例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3)综合信号。

例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比拟综合，到达预定的控制效果。

4)自动、遥控、监测。

例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

二、继电器的工作原理如下图，当控制电路中的开关K闭合时，电磁铁便具有磁性，将衔铁吸下，使继电器触点接触，与触点相连接的电源电路便接通；当控制开关K断开时，电磁铁的磁性被撤消，继电器触点弹开，电源电路亦随之断开。

三、继电器的继电特性继电器的输入信号x从零连续增加到达衔铁开场吸合时的动作值x x,继电器的输出信号立刻从y=0跳跃到y=y m,即常开触点从断到通。

一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。

当输入量x从某一大于x x值下降到x f,继电器开场释放，常开触点断开〔如图1〕。

我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。

释放值x f与动作值x x的比值叫做反响系数，即K f= x f /x x触点上输出的控制功率P c与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=P C/P0第二节．继电器的分类继电器的分类方法较多，可以按作用原理、外形尺寸、保护特征、触点负载产品用途等分类。

一、概述二、型号及含义三、继电器主要性能和替换型号对照表五、继电器端子及内部接线(正视图)四、主要技术参数：8642V1357SSJ- A11128642V1357t2t1181716151413654321V1718871211563421VSSJ- B 、C 、D 、E1112t1t2t1t2SSJ -10、20、30系列时间继电器为静态型时间继电器(以下简称继电器)，用于继电保护及自动化装置中，作为延时元件。

继电器采用进口CMOS 集成电路组成。

继电器由振荡器、分频器和三级脉冲计数器组成。

电子线路设计先进、结构合理，是我国目前最理想的更新换代产品，该继电器具有以下鲜明特点： 1、继电器延时时间采用拔码开关直接数字整定，整定直观、方便。

2、变换时间整定值无需进行校验，保证其精度。

3、延时时间精度远远高于电磁型时间继电器，最小可调整级差0.01S ， 为缩短主保护的后备保护时间级差提供保证。

4、延时时间范围：A ：0.02-9.99S ；B:0.1-99.9S;C ：1-999S ； D ：10S-9990S ；E ：1M-999M 。

5、继电器配有瞬动触点，单延时、双延时，可拟合电磁型的滑动触 点使用。

6、外壳形式及端子接线与原电磁型的底座、尺寸和端子接线及外形 相同 ，可完全替代 电磁型时间继电器。

7、继电器无机械操纵部分、无噪声、动作可靠。

静态时间继电器电源分类：1、表示直流；2、表示交流延时时间：A、B、C、D、E（见下表）壳体类型：1、凸出式固定结构（附图1）；2、凸出式插拔结构（附图2）；3、嵌入式插拔结构（附图3）。

S S J －静态型号SSJ-11A延时范围A ：0.02-9.99S级差:0.01s220V 110V 48V 触点类型单延时，即一付可调延时动合触点，一付瞬动转换触点。

双延时，即二付可调延时动合触点，一付瞬动动合触点。

双延时，即二付可调延时动合触点，一付瞬动转换触点。

DH48S 50Hz 60Hz 380V 24V 作延时元件，按预定的时间接通或分断电路。

产品符合： JB/T10047、GB/T 14048.5、IEC60947-5-1标准。

系列时间继电器适用于交流或，额定电压及以下或直流的控制电路中□ 海拔：海拔高度不超过米；□ 温度：周围环境温度不高于+40℃及不低于-5℃；24h 的平均温度不超过+35℃。

□ 湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可允许有较高 的相对湿度，对由于温度变化偶尔产生的凝露应采取特殊的措施。

□ 污染等级：污染等级为3级。

□ 外壳防护等级IP ：操作面IP40。

□ 额定限制短路电流试验时所匹配的熔断器型号：RL1-15。

□ 安装条件：在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气 体与尘埃；在没有雨雪侵袭的地方；在无显著摇动、冲击的振动的地方。

□ 安装类别：Ⅱ。

□ 运输和储存条件：-25℃到+55℃。

2000正常工作条件和安装条件DH48S 系列时间继电器产品概述选型指南074DH 48S DH48S-2H DH48S-11DH48S-2ZDH48S-S/-S2外形及安装尺寸表1主要技术数据面板式开孔尺寸DH 48S DH48S-2Z DH48S-2HDH48S-11075DH48S 系列时间继电器12345678电源图2 DH48S-2ZDH48S-3S/-2S 接线方式暂停复位12345678电源图1 DH48S 接线方式产品接线图暂停复位12345678电源10电源暂停复位12345678911图3 DH48S-11接线方式图4 DH48S-S 接线方式12345678电源12345678电源图5 DH48S-2H 接线方式图6 DH48S-S2接线方式076。
