机械设计课程设计计算说明书一、设计课题及任务要 (2)二、传动方案的拟定 (3)三、电动机选择 (4)四、确定传动装置的总传动比及其分配 (5)五、传动装置的运动和动力设计 (5)六、高速齿轮轴（第一轴设计） (7)七、第二轴大齿轮设计 (14)八、轴承选型与计算 (15)九、设计心得 (16)一、设计课题：单级圆柱齿轮传动机构设计二、设计任务要求：（设计步骤参考文献[1]第17章实例）（1）确定齿轮机构传动方案（参考[1]第2、第17章）；根据所给数据，确定单级圆柱齿轮机构各轴的输入功率、转速和转矩（参考[1]中2.3和2.4）；选择电动机的额定功率（W）和同步转速（r/min）；（2）高速齿轮轴（第一轴）设计参考[1]中162页进行高速轴的结构设计、参考教材中“圆柱齿轮强度设计”的内容，对小齿轮进行设计与校核（齿轮模数选用[2]教材第75页表7-1，第一系列中的数值）、进行键的选择与校核、按[2]第16章204“对于既传递转矩又承受弯矩的轴”设计方法核公式，对该轴进行强度校核；（3）第二轴大齿轮设计计算确定大齿轮的参数并校核（选择硬齿面齿轮的材料和热处理方式）、计算大齿轮的几何尺寸，选择大齿轮的结构（参考[2]第7章）。

（4）轴承选型参考[2]第18章例18-3，选择并校核一轴和二轴的轴承型号。

（5）制图：绘制单级圆柱齿轮传动机构高速齿轮轴图1份（A3）、第二轴大齿轮图1份（A4）；参考[1]的附图2和有关的设计资料。

要求：图纸表达清楚规范，标注尺寸完整，注有主要的公差或极限尺寸；图纸具有边框、标题栏、技术要求；手画或计算机制图均可。

（6）编写设计说明书1份，参考[1] 4.7节、第17章；要求：结构规范、层次清楚、图文并茂。

手写或计算机打字都可以。

（7）注：不设计箱体（8）课程设计为单独评分，是必修的学分。

计算过程及计算说明结果一、传动方案拟定设计单级圆柱齿轮传动机构１、工作条件：使用年限4年，工作为一班工作制，载荷平稳，环境清洁。

机械基础课程设计说明书设计题目：一级直齿圆柱齿轮减速器班级学号学生：指导老师：完成日期：所在单位：设计任务书1、题目设计用于带式输送机的机械传动装置——一级直齿圆柱齿轮减速器。

2、参考方案（1）V带传动和一级闭式齿轮传动（2）一级闭式齿轮传动和链传动（3）两级齿轮传动3、原始数据4、其他原始条件（1）工作情况：两班制，输送机连续单向运转，载荷较平稳。

（2）使用期限：5年。

（3）动力来源：三相交流（220V/380V）电源。

（4）允许误差：允许输送带速度误差5%±。

5、设计任务（1）设计图。

一级直齿（或斜齿）圆柱齿轮减速器装配图一，要求有主、俯、侧三个视图，图幅A1，比例1：1（当齿轮副的啮合中心距110a≤时）或1：1.5（当齿轮副的啮合中心距110a>时）。

（2）设计计算说明书一份（16开论文纸，约20页，8000字）。

目录一传动装置的总体设计 (3)二传动零件的设计 (7)三齿轮传动的设计计算 (9)四轴的计算 (11)五、箱体尺寸及附件的设计 (24)六装配图 (28)设计容：一、传动装置的总体设计1、确定传动方案本次设计选用的带式输送机的机械传动装置方案为V带传动和一级闭式齿轮传动，其传动装置见下图。

2，选择电动机（1） 选择电动机的类型按工作要求及工作条件选用三相异步电动机，封闭自扇冷式结构，电压380V ，Y 系列。

（2） 选择电动机的额定功率① 带式输送机的性能参数选用表1的第 6组数据，即：表一工作机所需功率为：kW sm N Fv w 44.51000/7.132001000P =⨯==②从电动机到工作机的传动总效率为：212345ηηηηηη=其中1η、2η、3η、4η、5η分别为V 带传动、齿轮传动、滚动轴承、弹性套柱销联轴器和滚筒的效率，查取《机械基础》P 459的附录3 选取1η=0.95 、2η=0.97（8级精度）、3η=0.99（球轴承）、4η=0.995、5η=0.96 故22123450.950.970.990.9950.960.8609664143520.862ηηηηηη==⨯⨯⨯⨯=≈ ③ 电动机所需功率为kW sm N Fv d 33.6852.0*1000/7.1*32001000P ===η 又因为电动机的额定功d ed P P ≥（3） 确定电动机的转速 传动滚筒轴工作转速：min r/2.814007.1100060v 100060=⨯⨯=⨯⨯=ππD n 滚筒查《机械基础》P 459附录3， V 带常用传动比为i 1=2~4，圆柱齿轮传动一级减速器常用传动比围为i 2=3~5（8级精度）。

中北大学课程设计说明书学生姓名: 王正华学号：16学院: 材料科学与工程学院专业：无机非金属材料工程题目：单级斜齿圆柱齿轮减速器职称:年月日中北大学课程设计任务书2010/2011 学年第一学期学院: 材料科学与工程学院专业：无机非金属材料工程学生姓名：王正华学号：16课程设计题目：单级斜齿圆柱齿轮减速器起迄日期：8 月23 日～9 月2 日课程设计地点：5＃102教室指导教师: 吴秀玲系主任：乔峰丽下达任务书日期：2010年8月23日课程设计任务书课程设计任务书任务书数据（加粗者为补充数据)学生应提交的材料:草图（用坐标纸绘制减速器装配图中的主、俯视图）；减速器装配图（A0图）；零件工作图两张(轴、齿轮各一张，A3图，用CAD绘制）；设计说明书一份(包括封面、目录、设计任务书、正文、参考资料）。

日程安排：8月23日开始8月26日审草图9月2.3日答辩1。

特性尺寸如传动零件中心距及其偏差;2. 最大外形尺寸如减速器总的长、宽、高；3. 安装尺寸如地脚螺栓孔，轴伸出端配合长度和直径；4。

主要零件的配合尺寸如齿轮和轴、轴承与轴和轴承座孔的配合等。

装配图上应标注的尺寸装配图上应写有技术特性、技术要求。

装配图上零件编号应按顺时针方向排列。

明细表和标题栏见《机械设计课程设计手册》P8,但需注意长度应为180mm（不是150mm）。

图纸幅面、图样比例按《机械设计课程设计手册》P8要求。

图上粗细线型要分明。

零件图上应标注出：尺寸公差；表面粗糙度；形位公差；技术要求；传动件的啮合参数表.标题栏按《机械设计课程设计手册》P8要求，但需注意长度应为180mm（不是150mm）。

图样比例按《机械设计课程设计手册》P8要求。

图上粗细线型要分明。

设计说明书的内容:（见P239）1.目录2.传动方案的分析和拟定3.电动机的选择4.传动装置运动及动力参数计算5.传动零件的设计计算6.轴的计算7.滚动轴承的选择和计算8.键连接的选择和计算9.联轴器的选择10.润滑方式、润滑油牌号及密封装置的选择11.参考资料设计说明书应加封面。

机械设计课程设计计算说明书设计题目：用于带式运输机的一级圆柱齿轮减速器学院：机械工程与应用电子技术学院目录一、设计任务书第3页二、传动系统方案的分析与拟定第3页三、电动机的选择计算第3页四、传动比的选择第5页五、传动系统运动的动力参数的计算第5页六、V带设计第6页七、减速器外传动零件的设计计算第7页八、初步计算轴径、选择滚动轴承及联轴器第10页九、减速器高速轴的结构设计及强度校核第11页十、滚动轴承的选择第15页十一、键的选择及校核第15页十二、联轴器的选择第16页十三、减速器附件的选择及简要说明第16页十四、润滑方式、润滑剂及密封装置的选择第16页十五、箱体主要结构、尺寸的计算第18页十六、设计总结第18页十七、参考资料第18页一、设计任务书1、设计任务题目2：设计用于带式输送机的一级圆柱齿轮减速器. 2、 原始数据（1）数据编号 A3 （2）运输带工作拉力 F=1200N ·m （3）运输带工作速度 V=1.7m/s3、工作条件 连续单向运转，载荷平稳，空载起动，使用期限10年，小批量生产，两班制工作，输送机工作速度允许误差为%5±。

二、 传动系统方案的分析与拟定带式运输机传动系统方案如下图所示。

选用V 带传动和闭式圆柱齿轮传动。

该方案传动比不太大，效率较高，精度易于保证。

闭式圆柱齿轮由电动机驱动，中间由V 带相连。

电动机1将动力传到大带轮2，再传到减速器3，经联轴器将动力传至卷筒轴，带动传送带工作。

闭式齿轮传动瞬时速比稳定，传动效率高，工作可靠，寿命长，结构紧凑，外形尺寸小。

其载荷平稳，空载起动，故轮齿可以做成直齿，用于的传动。

三、 电动机的选择计算1、电动机类型的选择 按工作要求选用Y 系列全封闭自扇冷式笼型三相异步电动机 ，电压380V 。

因为此类型电动机应用广泛、结构简单、起动性能好、工作可靠、价格低廉、维护方便。

2、电动机功率的选择 工作机所需功率为： kW P d ηFv=F=1200N ·m V=1.7m/s高速轴分度圆直径为d1=50mm3）确定轴的最小直径先按式（15-2）初步估算轴的最小直径，选轴材料为45钢，调制处理，齿面淬火。

一、填空题(每空1分共31分)一、选择题（每小题1分，共15分，请将答案填入下表中）1、平键联接中的平键截面尺寸b ×h 是按 C 选定的。

A. 转矩B. 功率C. 轴径D. 材料2、带传动在工作时产生弹性滑动，是由于 C 。

A. 包角α1太小B. 初拉力F 0太小C. 紧边与松边拉力不等D. 传动过载3、在一定转速下、要减轻滚子链传动的不均匀性和动载荷，应该 D 。

A. 增大节距P 和增加齿数Z 1B. 增大节距P 和减小齿数Z 1C. 减小节距P 和减小齿数Z 1D. 减小节距P 和增加齿数Z 14、在下列四种型号的滚动轴承中，只能承受径向载荷的是 B 。

A. 6208B. N208C. 30208D. 512085、在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是D 。

A. 凸缘联轴器B. 齿式联轴器C. 万向联轴器D. 弹性套柱销联轴器6、带传动张紧的目的是 D 。

A. 减轻带的弹性滑动B. 提高带的寿命C. 改变带的运动方向D. 使带具有一定的初拉力7、仅受预紧力F ˊ作用的紧螺栓联接，其螺栓的计算应力σca =2143.1d F π'，将拉应力增30%的原因是考虑 C 。

A. 安装时可能产生的偏心载荷B. 载荷可能有波动C. 拉伸和扭转的复合作用D. 螺栓材料的机械性能不稳定8、在一般工作条件下，齿面硬度HBS ≤350的闭式钢制齿轮传动，通常的主要失效形式为B 。

A. 轮齿疲劳折断B. 齿面疲劳点蚀C. 齿面胶合D. 齿面塑性变形9、一对相啮合的圆柱齿轮的Z 2>Z 1，b 1>b 2，其接触应力的大小关系是 C 。

A. σH1<σH2B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等10、斜齿圆柱齿轮的法面模数m n 与端面模数m t 的关系式，应该是 C 。

A. m n =m t sin βB. m n =m t /cos βC. m n =m t cos βD. m n =m t cos α11、齿轮传动中，轮齿的齿面疲劳点蚀通常首先发生在 D 。

机械设计基础课程设计计算说明书设计题目：一级圆柱齿轮减速器学院：材料学院班级：冶金0901学号：1109090105设计者：夏裕翔指导教师：姜勇日期：2021年7月目录一．设计任务书 (3)二．传动系统方案的拟定 (3)三．电动机的选择 (3)四．传动比的分派 (4)五．传动系统的运动和动力参数计算 (5)六．传动零件的设计计算 (6)七．减速器轴的设计 (11)八．轴承的选择与校核 (18)九．键的选择与校核 (19)十．联轴器的选择 (22)十一．减速器润滑方式，润滑剂及密封装置 (22)十二．箱体结构的设计 (23)十三．参考文献 (26)计算及说明 结果一、设计任务书一、设计任务设计带式输送机的传动系统，采纳带传动和一级圆柱齿轮减速器。

2、原始数据输送带轴所需扭矩 τ=1050Nm 输送带工作速度 ν=/s输送带滚筒直径 d =380mm 减速器设计寿命为8年（两班制），大修期限四年。

3、工作条件两班制工作，空载起动载荷平稳，常温下持续（单向）运转，工作环境多尘；三相交流电源，电压为380/220V 。

二、传动系统方案的拟定带式输送机传动系统方案如下图：（画方案图）带式输送机由电动机驱动。

电动机1将动力传到带传动2，再由带传动传入 一级减速器3，再经联轴器4将动力传至输送机滚筒5，带动输送带6工作 。

传动系统中采纳带传动及一级圆柱齿轮减速器，采纳直齿圆柱齿轮传动。

三、电动机的选择按设计要求及工作条件选用Y 系列三相异步电动机，卧式封锁结构，电压 380V 。

一、电动机的功率依照已知条件由计算得知工作机所需有效效率KW FvP w 42.410008.038.0105021000=⨯⨯==设：η1—联轴器效率=0.97； η2— η3— η4— η5—由电动机至运输带的传动总效率为8588.096.099.096.099.097.03534321=⨯⨯⨯⨯==ηηηηηη工作机所需电动机总功率 KW P w5.158588.042.4P r ===η由表所列Y 系列三相异步电动机技术数据中能够确信，知足Pm ≥Pr 条件的 电动机额定功率Pm 应取为KW计算及说明 结果二、电动机转速的选择依照已知条件由计算得知输送机滚筒的工作转速min /23.4038014.38.0100060100060r d v n w=⨯⨯⨯=⨯=π额定功率相同的同类型电动机，能够有几种转速供选择，如三相异步电动机就有四种经常使用的同步转速，即min /3000r 、min /1500r 、min /1000r 、 min /750r 。

机械设计基础课程设计--一级直齿圆柱齿轮减速器南京工业大学机械设计基础课程设计计算说明书设计题目一级直齿圆柱齿轮减速器系（院）城建学院班级环设1101设计者牛倩云06指导教师耿鲁阳2013年6月24日—7月7日目录1：课程设计任务书 (2)2：传动方案的拟定 (3)3：电动机的选择 (3)4：计算总传动比和分配各级传动比 (4)5: 计算传动装置的运动和动力参数 (4)6：减速器传动零件的设计与计算（1）V带的设计与计算 (6)（2）齿轮的设计与计算 (8)（3）轴的设计与计算 (10)7：键的选择与校核 (15)8：润滑和密封 (16)9：铸铁减速器箱体主要结构设计 (17)10：感想与参考文献 (19)一、设计任务书1．传动方案电动机——带传动——一级圆柱齿轮传动——工作机2.齿面硬度：硬齿面设计功率：工作机功率班制：每日两班工作年限：8年；大修年限：4年3.已知条件输送带滚筒直径D＝300mm输送带工作速度V＝0.7m/s输送带轴所需扭矩T＝900Nm4.设计内容1）一级圆柱齿轮减速器； 2）一根轴的强度校核；3）图纸要求：总装图1张；零件图1张（齿轮或轴） 4）计算说明书一份。

二、传动系统方案的拟定1.带式输送机传动系统方案如图所示：（画方案图）2.带式输送机由电动机驱动电动机1将动力传到带传动2，再由带传动传入一级减速器3，再经联轴器4将动力传至输送机滚筒5，带动输送带6工作。

传动系统中采用带传动及一级圆柱齿轮减速器，采用直齿圆柱齿轮传动。

三．计算及说明计算及说明计算结果⑴电动机的选择①电动机类型与结构形式的选择对一般的机械运输，选用Y 系列三相异步电动机， 安装形式为卧式，机座带底脚，电压380V 。

②电动机型号的选择 ⒈电动机的功率 220.7=T*900 4.20.3v kw D P ⨯=⨯=输出 =4.2kw P 输出滚筒转速w 60600.744.56/min 0.3v n r D ππ⨯===⨯⨯ w 44.56/min n r = 设：联轴器效率10.99η=一对轴承效率20.99η=； 闭式圆柱齿轮传动效率30.97η=计算及说明计算结果V 带传动效率40.95η= 工作机所需输入功率p =p η输出输入由电动机至运输带的传动总效率为 0.894η= 22···=0.990.990.970.950.894ηηηηη=⨯⨯⨯=联轴齿带则工作机实际需要的电动机输出功率为 4.698ca P kw =4.24.6980.894P P kw η===输出输入 根据ca p 选取电动机的额定功率1.电动机型号：Y132M2-62.电动机的转速 960/min n r =V 带传动比b i 2~4=，齿轮传动比i 3~5g =，则 =4i 带⑵计算总传动比和分配各级传动比① 传动装置的总传动比 960===21.5444.56n n i 电动机总滚筒=21.54i 总 ② 分配各级传动比21.54===5.3854i n i 总减带=5.385i 减⑶传动系统的运动和动力参数计算传动装置从电动机到工作机有三轴，分别为Ⅰ、Ⅱ、 Ⅲ轴，传动系统各轴的转速、功率和转矩计算如下：计算及说明计算结果① Ⅰ轴（电动机轴）11111960/min 4.698kW 4.6989550955046.74960n r P P T N M n ====⨯=⋅② Ⅱ轴 （减速器高速轴）12214222960240/min 44.6980.954.46395509550177.59240b n n r i P P kW P T N mn ====⨯=⨯==⨯=⋅η＝4.463③ Ⅲ轴（减速器低轴）2333233324044.57/min 5.3854.4630.974.32995509550927.5744.57g n n r i P P kW P T N mn η====⨯=⨯==⨯=⋅＝4.329将计算结果和传动比及传动效率汇总如表1－1表1－1 传动系统的运动和动力参数轴号电动机 带传动 圆柱齿轮传动Ⅰ轴Ⅱ轴Ⅲ轴()()max 12221255001250d d d d mm a =+=⨯+=()()min 120.70.7125500437.5d d d d mm a =+=⨯+=取 0610mm a = 0610mm a = ⒍初算带的基准长度'd L()()221'0120224d d d d d d d a d d a L π-=+++计算及说明计算结果()()2500-125125500246102610π++⨯=⨯+2259=取 L d =2240 mm ⒎实际中心距'022402259610600.522d d L L mma a --+=+=≈a=600.5mm ⒏小带轮包角2218057.550012518057.5600.51445120d d d d a α︒︒︒︒-=-⨯-=-⨯'=≥ 合适 ⒐单根V 带所能传递的功率0p根据960/min n r =小带轮和d d1=125mm ，查表用插值法 求得：0 1.38kw p =⒑单根V 带传递功率的增量0p ∆传动比 4i =带，960/min n r =带，查表得： 0.11kw p =∆ ⒒计算V 带的根数 ()0caLp p p K K Z α+∆≥由表可查得K α=0.91， 由表可查得L K =1.06则()4.6983.271.380.110.91 1.06Z =+⨯⨯=计算及说明 计算结果取Z=4根 z=4⒓作用在带轮轴上的力 单根V 带的预紧力 20500 2.51ca p qV zv K F α⎛⎫=-+⎪⎝⎭20500 4.698 2.510.1 6.28167.334 6.280.91N F ⨯⎛⎫=-+⨯= ⎪⨯⎝⎭所以作用在轴上的力为p F ：1014452sin24167.33sin1273.422p zF N F α'==⨯⨯⨯= ② 齿轮的设计与计算 ⒈齿面弯曲强度计算：ⅰ确定作用在小齿轮上的转矩T 14.463c ca p kW p η==带19602404bn i n ===带 r /min 4411610610 4.463177.5722240c c p P N m n T ωππ⨯⨯⨯⨯===⋅⨯ ⅱ选择齿轮材料齿轮均选用合金钢，表面淬火，齿面硬度56HRC[]160 2.5160 2.556300F HRC MPa σ=+=+⨯=ⅲ选择齿宽系数和齿数d 0.5ψ=取120Z = ，21108g Z i Z =⨯= ⅳ确定载荷系数K222330d d d m mm =+= 中心距：126032419222d d a mm ++=== 齿轮宽度 ：10.56030d b d mm ψ=⨯=⨯= ⒉齿轮接触强度验算 ⅰ确定许用接触应力[]5001150011561116H HRC MPa σ=+=+⨯=ⅱ确定齿面接触强度[]121(1)=1121110.6H EH KT u Z MPa bd uσσ+=≤ ③ 轴的设计与核算轴径增大5%-7%，取min 1.0529.21d d mm =⨯=ⅲ确定轴的各段直径采用阶梯轴，尺寸按由小到大，由两端至中 央的顺序确定。

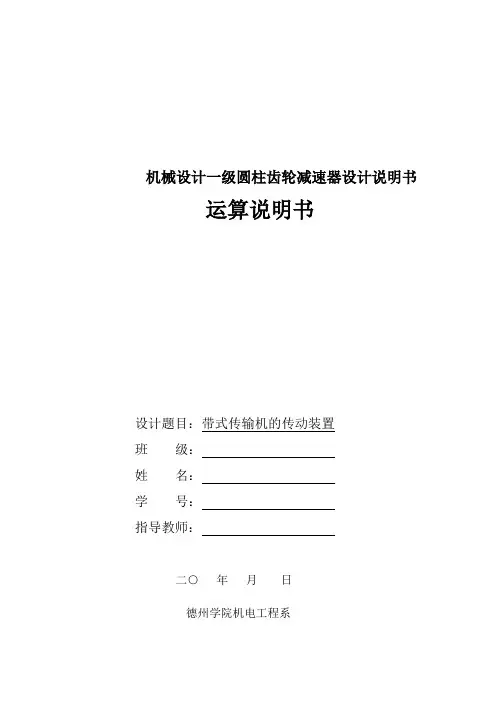

机械设计一级圆柱齿轮减速器设计说明书运算说明书设计题目：带式传输机的传动装置班级：姓名：学号：指导教师：二○年月日德州学院机电工程系名目第一章绪论第二章课题题目及要紧技术参数说明2.1 课题题目2.2 要紧技术参数说明2.3 传动系统工作条件2.4 传动系统方案的选择第三章减速器结构选择及相关性能参数运算3.1 减速器结构3.2 电动机选择3.3 传动比分配3.4 动力运动参数运算第四章齿轮的设计运算(包括小齿轮和大齿轮)4.1 齿轮材料和热处理的选择4.2 齿轮几何尺寸的设计运算4.2.1 按照接触强度初步设计齿轮要紧尺寸4.2.2 齿轮弯曲强度校核4.2.3 齿轮几何尺寸的确定4.3 齿轮的结构设计第五章轴的设计运算(从动轴)5.1 轴的材料和热处理的选择5.2 轴几何尺寸的设计运算5.2.1 按照扭转强度初步设计轴的最小直径5.2.2 轴的结构设计5.2.3 轴的强度校核第六章轴承、键和联轴器的选择6.1 轴承的选择及校核6.2 键的选择运算及校核6.3 联轴器的选择第七章皮带轮的设计运算7.1 确定带型中心距及基准长度7.2 验算小带轮的包角7.3 运算V带的根数第八章减速器润滑、密封及附件的选择确定以及箱体要紧结构尺寸的运算8.1 润滑的选择确定8.2 密封的选择确定8.3减速器附件的选择确定8.4箱体要紧结构尺寸运算第九章总结参考文献第一章绪论本论文要紧内容是进行一级圆柱直齿轮的设计运算，在设计运算中运用到了«机械设计基础»、«机械制图»、«工程力学»、«公差与互换性»等多门课程知识，并运用«AUTOCAD»软件进行绘图，因此是一个专门重要的综合实践环节,也是一次全面的、规范的实践训练。

通过这次训练，使我们在众多方面得到了锤炼和培养。

要紧表达在如下几个方面：〔1〕培养了我们理论联系实际的设计思想，训练了综合运用机械设计课程和其他相关课程的基础理论并结合生产实际进行分析和解决工程实际问题的能力，巩固、深化和扩展了相关机械设计方面的知识。

机械设计基础课程设计课程设计题目：一级圆柱齿轮减速器专业：班级：姓名：指导教师：目录1. 前言 32. 第一章机械传动装置的总体设计73.第二章传动零件的设计计算144. 第三章减速器箱体之结构设计315. 第四章润滑方式及润滑油之选择336. 第五章密封的选择347. 第五章参考资料358. 设计小结369. 零件图37前言一、概述减速器含义减速器是原动机和工作机之间的独立的闭式传动装置，用来降低转速和增大转矩，以满足工作需要，在某些场合也用来增速，称为增速器。

选用减速器时应根据工作机的选用条件，技术参数，动力机的性能，经济性等因素，比较不同类型、品种减速器的外廓尺寸，传动效率，承载能力，质量，价格等，选择最适合的减速器。

减速器分类减速器的类别、品种、型式很多，目前已制定为行（国）标的减速器有40余种。

减速器的类别是根据所采用的齿轮齿形、齿廓曲线划分；减速器的品种是根据使用的需要而设计的不同结构的减速器；减速器的型式是在基本结构的基础上根据齿面硬度、传动级数、出轴型式、装配型式、安装型式、联接型式等因素而设计的不同特性的减速器。

减速器的载荷分类与减速器联接的工作机载荷状态比较复杂，对减速器的影响很大，是减速器选用及计算的重要因素，减速器的载荷状态即工作机（从动机）的载荷状态，通常分为三类：①—均匀载荷;②—中等冲击载荷;③—强冲击载荷。

减速器的正确安装正确的安装，使用和维护减速器，是保证机械设备正常运行的重要环节。

因此，在您安装减速器时，请务必严格按照下面的安装使用相关事项，认真地装配和使用。

第一步是安装前确认电机和减速器是否完好无损，并且严格检查电机与减速器相连接的各部位尺寸是否匹配，这里是电机的定位凸台、输入轴与减速器凹槽等尺寸及配合公差。

第二步是旋下减速器法兰外侧防尘孔上的螺钉，调整夹紧环使其侧孔与防尘孔对齐，插入内六角旋紧。

之后，取走电机轴键。

第三步是将电机与减速器自然连接。

连接时必须保证减速器输出轴与电机输入轴同心度一致，且二者外侧法兰平行。

机械设计基础课程设计说明书学习中心名称：奥鹏远程教育重庆学习中心（直属）[2016] 院校学号：C16023021930117姓名：李伟目录一、目录 (1)二、设计任务书 (2)三、电动机的选择 (2)四、传动装置的传动比分配、运动参数及动力参数计算….... .3五、传动零件的设计及校核计算 (4)六、轴的设计及校核计算 (15)七、滚动轴承的选择及校核计算 (24)八、键联接的选择及校核计算 (26)九、联轴器、减速器附件的选择及箱体主要结构尺寸 (27)十、润滑与密封 (30)二、设计任务书单级圆柱齿轮减速器和一级带传动（1）工作条件：使用年限8年，工作为二班工作制，载荷较平稳，工作环境有粉尘，最高温度35摄氏度。

（2）原始数据：滚筒圆周力F=3300N；带速V=1.2m/s；滚筒直径D=350mm。

（3）该方案的特点：。

三、电动机选择1、电动机类型的选择：Y系列三相异步电动机2、电动机功率选择：（1）传动装置的总功率：（查机械设计课程设计手册表7-1可得）η总=ηV带×η减速器×η有压紧平带×η弹性联轴器=0.96×0.98×0.97×0.993=0.9062(2)电机所需的工作功率：结果：F=3300NV=1.2m/sD=350mmη总=0.9062F AZ=F BZ=Ft/2=500.2N由两边对称，知截面C的弯矩也对称。

截面C在垂直面弯矩为M C1=F Ay L/2=182.05×50=9.1N·m(3)绘制水平面弯矩图（如图c）截面C在水平面上弯矩为：M C2=F AZ L/2=500.2×50=25N·m(4)绘制合弯矩图（如图d）M C=(M C12+M C22)1/2=(9.12+252)1/2=26.6N·m(5)绘制扭矩图（如图e）转矩：T=9.55×（P2/n2）×106=48N·m F AZ =500.2NM C1=9.1N·mM C2=25N·m M C =26.6N·m(6)绘制当量弯矩图（如图f）转矩产生的扭剪力按脉动循环变化，取α=1，截面C处的当量弯矩：Mec=[M C2+(αT)2]1/2= [26.62+(1×48)2]1/2=54.88N·m(7)校核危险截面C的强度由式（11-4）σe=Mec/0.1d33=99.6/0.1×413=14.5MPa< [σ-1]b=60MPa∴该轴强度足够。

机械设计基础课程设计-带式输送机传动装置中的一级圆柱齿轮减速器【专业版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）湖南理工职业技术学院机械设计基础课程设计题目：带式输送机的一级减速器年级专业：机械设计与制造1082班学生姓名：指导教师：2009年12月28日机械零件课程设计任务书带式输送机传动装置中的一级圆柱齿轮减速器设计题目：带式输送机传动装置中的一级圆柱齿轮减速器远动简图：原始数据：题号齿形输送带拉力F(N) 输送带速度V(m/s)滚筒直径D(mm)使用年限（年）11/12 直齿/斜齿2830 1.85 420 5工作条件：输送机连续工作，单向运转，载荷变化不大，空载起动，两班制工作，输送带速度容许误差为±5%,减速器批量生产。

设计工作量1、减速器装配图1张2、零件工作图2-3张3、设计说明书约5000-7000目录第一章总体设计1.1电动机的选择1.2传动比的分配1.3传动方案的选择1.4传动传动装置的运动和动力参数的计算第二章带轮设计2.1计算相应功率2.2V带的选型2.3计算相应参数第三章齿轮设计3.1选取材料3.2查表确定参数3.3计算齿轮的分度圆直径第四章轴的设计4.1计算轴的最小直径4.2根据给出的情况确定轴的直径4.3初步确定轴的尺寸4.4参考资料第五章箱体及其附件的设计第六章润滑和密封件的设计第一章传动装置的总体设计1.1 电动机的选择电动机已经标准化、系列化。

应按照工作机的要求，根据选择的传动方案，选择电动机的类型、容量和转速，并在产品目录中查出其型号和尺寸。

电动机有交流电动机和直流电动机之分，一般工厂都采用三相交流电动机。

交流电动机有异步电动机和同步电动机两类，异步电动机又分为笼型和绕线型两种，其中以普通笼型异步电动机应用最多。

目前应用最广的是Y系列自扇冷式笼型三相异步电动机，其结构简单、起动性能好、工作可靠、价格低廉、维护方便，适用于不易燃、不易爆、无腐蚀性气体、无特殊要求的场合，如运输机、机床、风车、农机、轻工机械等。
