管道应力分析主要包括哪些内容，各种分析的目的是什么管道应力分析主要包括哪些内容，各种分析的目的是什么1.进行应力分析的目的是1)使管道应力在规范的许用范围内；2)使装置管口载荷符合制造商的要求或公认的标准；3)计算出作用在管道支吊架上的荷载；4)解决管道动力学问题；5)帮助配管优化设计。
2.管道应力分析主要包括静力分析和动力分析,各种分析的目的是:1)静力分析包括：(l)压力荷载和持续荷载作用下的一次应力计算防止塑性变形破坏；(2)管道热胀冷缩以及端点附加位移等位移荷载作用下的二次应力计算防止疲劳破坏；(3)管道对装置作用力的计算防止作用力太大，保证装置正常执行；(4)管道支吊架的受力计算为支吊架设计提供依据；(5)管道上法兰的受力计算防止法兰泄漏；(6)管系位移计算防止管道碰撞和支吊点位移过大。
2)动力分析包括：(l)管道自振频率分析防止管道系统共振；(2)管道强迫振动响应分析控制管道振动及应力；(3)往复压缩机气柱频率分析防止气柱共振；(4)往复压缩机压力脉动分析控制压力脉动值。
3.管道应力分析的方法有：目测法、图表法、公式法、和计算机分析方法。
选用什么分析方法，应根据管道输送的介质、管道操作温度、操作压力、公称直径和所连线的装置型别等设计条件确定。
重力坝应力分析的目的是什么？目前应力分析的方法有哪几种1.进行应力分析的目的是2.1)使管道应力在规范的许用范围内；3.2)使装置管口载荷符合制造商的要求或公认的标准；4.3)计算出作用在管道支吊架上的荷载；5.4)解决管道动力学问题；6.5)帮助配管优化设计。
7.2.管道应力分析主要包括静力分析和动力分析,各种分析的目的是:8.1)静力分析包括：9.(l)压力荷载和持续荷载作用下的一次应力计算10.防止塑性变形破坏；11.(2)管道热胀冷缩以及端点附加位移等位移荷载作用下的二次应力计算12.防止疲劳破坏；13.(3)管道对装置作用力的计算14.防止作用力太大，保证装置正常执行；15.(4)管道支吊架的受力计算16.为支吊架设计提供依据；17.(5)管道上法兰的受力计算18.防止法兰泄漏；19.(6)管系位移计算20.防止管道碰撞和支吊点位移过大。
管道应力分析主要内容及要点管道应力分析的原则管道应力分析应保证管道在设计条件下具有足够的柔性，防止管道因热胀冷缩、管道支承或端点附加位移造成应力问题。
ASME B31《压力管道规范》由几个单独出版的卷所组成，每卷均为美国国家标准。
它们是子ASME B31 压力管道规范委员会领导下的编制的。
每一卷的规则表明了管道装置的类型，这些类型是在其发展过程中经考虑而确定下来的，如下所列：B31.1 压力管道：主要为发电站、工业设备和公共机构的电厂、地热系统以及集中和分区的供热和供冷系统中的管道。
B31.3 工艺管道：主要为炼油、化工、制药、纺织、造纸、半导体和制冷工厂，以及相关的工艺流程装置和终端设备中的管道。
B31.4 液态烃和其他液体的输送管线系统：工厂与终端设备剑以及终端设备、泵站、调节站和计量站内输送主要为液体产品的管道。
B31.5 冷冻管道：冷冻和二次冷却器的管道B31.8 气体输送和配气管道系统：生产厂与终端设备（包括压气机、调节站和计量器）间输送主要为气体产品的管道以及集汽管道。
B31.9 房屋建筑用户管道：主要为工业设备、公共结构、商业和市政建筑以及多单元住宅内的管道，但不包括B31.1 所覆盖的只寸、压力和温度范围。
B31.11 稀浆输送管道系统：工厂与终端设备间以及终端设备、泵站和调节站内输送含水稀浆的管道。
管道应力分析的主要内容一、管道应力分析分为静力分析析1.静力分析包括：1)压力荷载和持续荷载作用下的一次应力计算——防止塑性变形破坏；2)管道热胀冷缩以及端点附加位移等位移荷载作用下的二次应力计算一一防止疲劳破坏；3)管道对设备作用力的计算——防止作用力太大，保证设备正常运行；4)管道支吊架的受力计算——为支吊架设计提供依据：5)管道上法兰的受力计算一防止法兰汇漏。
2.动力分析包括：1)管道自振频率分析一一防止管道系统共振：2)管道强迫振动响应分析——控制管道振动及应力；3)往复压缩机（泵）气（液）柱频率分析一一防止气柱共振；4)往复压缩机（泵）压力脉动分析——控制压力脉动值。
钢管的应力分析和变形计算钢管是一种常用的建筑材料，它具有高强度、抗压性能强等特点，在建筑工程中扮演着重要的角色。
而在使用钢管时，钢管所承受的力量会导致钢管产生应力和变形，因此对钢管的应力分析和变形计算是非常重要的。
一、钢管的应力分析钢管所承受的力量主要有压力、弯曲力和剪切力等。
在这些力量的作用下，钢管内部会产生应力。
为了保证钢管的安全工作，需要进行应力分析。
1. 压力的作用当钢管受到垂直于其轴线方向作用的力时，钢管内部会产生等大反向的应力。
假设钢管受到的压力为P，钢管直径为d，钢管壁厚度为t，钢管的应力σ可以按以下公式计算：σ=P/(πd*t)2. 弯曲力的作用当钢管受到弯曲力作用时，钢管的弯曲应力最大。
在这种情况下，可采用莫尔-库伦公式来计算钢管的应力，公式如下：σ=M*y/I其中，M为弯曲力矩，y为点到钢管中心轴线的距离，I为钢管截面惯性矩。
3. 剪切力的作用当钢管受到剪切力作用时，钢管产生剪切变形并产生剪切应力，采用最大剪切应力理论进行计算可得：τ=F/(2A)其中，F为作用于钢管上的剪切力，A为钢管的横截面积。
二、钢管的变形计算钢管受到力量作用时，其会产生变形。
变形计算是为保证钢管在受力的过程中不超过允许变形量所必需的计算。
1. 弹性变形计算钢管在受到作用力时会产生弹性变形。
当钢管的受力时限制在弹性范围内，可采用胡克定律进行弹性变形的计算。
假设当钢管受力后变形量为ΔL，弹性模量为E，作用力为P，则弹性变形量可按照以下公式进行计算：ΔL=PL/(AE)2. 塑性变形计算当钢管受到的力量超出了材料所能承受的弹性极限后，钢管会产生塑性变形。
而塑性变形后的钢管形状难以计算，因此在进行变形计算时通常采用杆件理论进行处理。
杆件理论根据杆件的几何形状、材料和作用力进行杆件弯曲变形和剪切变形的计算，由于钢管直径较小，通常将钢管视为杆件。
在杆件弯曲变形计算中，采用冯·米塞斯的应变能理论和极大应力原理进行计算；在杆件剪切变形计算中，采用科西桥公式进行计算，同时应注意剪应力不应超出材料的剪切强度。
管道的稳定性应力分析及解决方案一、失稳的定义失稳定义：轴向受压的细长直杆当压力过大时，可能会突然变弯，失去原来直线形式的平衡状态，而丧失继续承载的能力，称这种现象为丧失稳定，即失稳。
针对管道，下面发生的问题均为管道整体失稳：1、架空管道（左右摆龙）：2、埋地管道（顶起，顶出地面，河面，起褶皱）架空或埋地管道发生失稳的原因是管道热胀被两侧锚固，或连续土壤约束给限制住了，导致管道形成挤压作用，如果温差大，挤压力大，架空管道缺少导向架，或埋地管道埋深覆土过浅，就会让管道抵抗挤压能力变弱，容易发生上述失稳。
解决方法：解决上述管道失稳有两个办法，一个是采用补偿设计增大管道柔性，降低轴力；另外一个就是增加导向架密度和埋深，增大管道抗挤压能力。
局部失稳的概念局部失稳指在钢结构中，受压、受弯、受剪或在复杂应力下的板件由于宽厚比过大，板件发生屈曲的现象。
管道局部失稳主要是针对大口径薄壁管道，轴向挤压严重，发生局部褶皱，也有外压影响，管道环向发生失稳，产生压瘪现象：热力直埋管道在轴向挤压作用下发生褶皱（中国热力俗称“起包”），是因为管道被约束住（两端固定，或处在埋地锚固段），热胀产生的轴力挤压管道，管道径厚比r/t过大，壁厚薄，抗挤压能力弱，就容易发生上面局部失稳情况。
解决的方法是增大管道柔性降低轴力或加大壁厚增加抗挤压能力。
针对环向外压压瘪失稳，最好的办法就是在管道外壁增设补强圈，抵抗外压作用，避免发生外压失稳。
还有一种局部失稳，就是管道在轴力推挤和弯曲应力共同作用下，一侧产生褶皱：这种一侧发生管道褶皱，往往都是发生在折角弯管或弯管附近直管上面，直线管道热胀推压弯管，弯管发生弯曲变形，由于直管推压导致大弯曲应力作用，弧段发生失稳，就会进入塑性变形，产生一侧褶皱变形。
这个折角弧段失稳，不同于引发管疲劳破坏的二次应力。
首先，它是重量+温度+压力等全部载荷共同作用下，导致折角弧段或直段发生失稳破坏。
失稳控制是第一位的，这个满足后，我们才会检查弯头，折角和三通的疲劳二次应力。

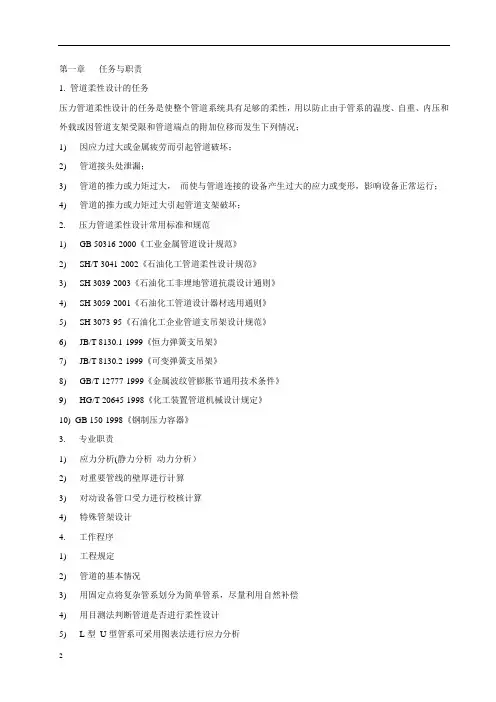

第一章任务与职责1)管道柔性设计的任务压力管道柔性设计的任务是使整个管道系统具有足够的柔性，用以防止由于管系的温度、自重、内压和外载或因管道支架受限和管道端点的附加位移而发生下列情况：1)因应力过大或金属疲劳而引起管道破坏；2)管道接头处泄漏：3)管道的推力或力矩过大，而使与管道连接的设备产生过大的应力或变形，影响设备正常运行；4)管道的推力或力矩过大引起管道支架破坏：2.压力管道柔性设计常用标准和规范1)GB 50316-2000《工业金属管道设计规范》2)SH/T 3041-2002《石油化工管道柔性设计规范》3)SH 3039-2003《石油化工非埋地管道抗震设计通则》4)SH 3059-2001《石油化工管道设计器材选用通则》5)SH 3073-95《石油化工企业管道支吊架设计规范》6)JBrT8130.1-1999《恒力弹簧支吊架》7)JBfT8130.2-1999《可变弹簧支吊架》8)GB/T 12777-1999《金属波纹管膨胀节通用技术条件》9)HG“ 20645-1998《化工装置管道机械设计规定》10)GB 150-1998《钢制压力容器》3.专业职责1)应力分析(静力分析动力分析)2)对重要管线的壁厚进行计算3)对动设备管口受力进行校核计算4)特殊管架设计4.工作程序1) 工程规定2)管道的基本情况3)用固定点将复杂管系划分为简单管系，尽量利用自然补偿4)用目测法判断管道是否进行柔性设计5) L型U型管系可采用图表法进行应力分析6）立体管系可采用公式法进行应力分析7）宜采用计算机分析方法进行柔性设计的管道8）采用CAESAR II进行应力分析9）调整设备布置和管道布置10）设置、调整支吊架11）设置、调整补偿器12）评定管道应力13）评定设备接口受力14）编制设计文件15）施工现场技术服务5.工程规定1）适用范围2）概述3）设计采用的标准、规范及版本4）温度、压力等计算条件的确定5）分析中需要考虑的荷载及计算方法6）应用的计算软件7）需要进行详细应力分析的管道类别8）管道应力的安全评定条件9）机器设备的允许受力条件（或遵循的标准）10）防止法兰泄漏的条件11）膨胀节、弹簧等特殊元件的选用要求12）业主的特殊要求13）计算中的专门问题（如摩擦力、冷紧等的处理方法）14）不同专业间的接口关系15）环境设计荷载16）其它要求第二章压力管道柔性设计1.管道的基础条件包括：介质温度压力管径壁厚材质荷载端点位移等。
管道应力分析1. 进行应力分析的目的是1) 使管道应力在规范的许用范围内；2) 使设备管口载荷符合制造商的要求或公认的标准；3) 计算出作用在管道支吊架上的荷载；4) 解决管道动力学问题；5) 帮助配管优化设计。
2. 管道应力分析主要包括哪些内容？各种分析的目的是什么？答：管道应力分析分为静力分析和动力分析。
1) 静力分析包括：(l)压力荷载和持续荷载作用下的一次应力计算――防止塑性变形破坏；(2)管道热胀冷缩以及端点附加位移等位移荷载作用下的二次应力计算――防止疲劳破坏；(3)管道对设备作用力的计算――防止作用力太大，保证设备正常运行；(4)管道支吊架的受力计算――为支吊架设计提供依据；(5)管道上法兰的受力计算――防止法兰泄漏；(6)管系位移计算――防止管道碰撞和支吊点位移过大。
2) 动力分析包括：(l)管道自振频率分析――防止管道系统共振；(2)管道强迫振动响应分析――控制管道振动及应力；(3)往复压缩机气柱频率分析――防止气柱共振；(4)往复压缩机压力脉动分析――控制压力脉动值。
3. 管道应力分析的方法管道应力分析的方法有：目测法、图表法、公式法、和计算机分析方法。
选用什么分析方法，应根据管道输送的介质、管道操作温度、操作压力、公称直径和所连接的设备类型等设计条件确定。
4. 对管系进行分析计算1) 建立计算模型（编节点号），进行计算机应力分析时，管道轴测图上需要提供给计算机软件数据的部位和需要计算机软件输出数据的部位称作节点：(1) 管道端点(2) 管道约束点、支撑点、给定位移点(3) 管道方向改变点、分支点(4) 管径、壁厚改变点(5) 存在条件变化点（温度、压力变化处）(6) 定义边界条件（约束和附加位移）(7) 管道材料改变处（包括刚度改变处，如刚性元件）(8) 定义节点的荷载条件（保温材料重量、附加力、风载、雪载等）(9) 需了解分析结果处(如跨距较长的跨中心点)(10) 动力分析需增设点2) 初步计算（输入数据符合要求即可进行计算）(1) 利用计算机推荐工况（用CASWARII计算，集中荷载、均布荷载特别加入）(2) 弹簧可由程序自动选取(3) 计算结果分析(4) 查看一次应力、二次应力的核算结果(5) 查看冷态、热态位移(6) 查看机器设备受力(7) 查看支吊架受力（垂直荷载、水平荷载）(8) 查看弹簧表3) 反复修改直至计算结果满足标准规范要求（计算结果不满足要求可能存在的问题）(1) 一次应力超标，缺少支架(2) 二次应力超标，管道柔性不够或三通需加强(3) 冷态位移过大，缺少支架(4) 热态水平位移过大，缺少固定点或∏型(5) 机器设备受力过大，管道柔性不够(6) 固定、限位支架水平受力过大，固定、限位支架位置不当或管道柔性不够(7) 支吊点垂直力过大，可考虑采用弹簧支吊架(8) 弹簧荷载、位移范围选择不当，人为进行调整5. 编制计算书，向相关专业提交分析计算结果1) 计算书内容(1) 一次应力校核内容(2) 二次应力校核内容(3) 约束点包括固定点、支吊点、限位导向点和位移点冷态、热态受力(4) 各节点的冷态、热态位移(5) 弹簧支吊架和膨胀节的型号等有关信息(6) 离心泵、压缩机和汽轮机的受力校核结果(7) 经分析最终确定的管道三维立体图，包括支吊架位置、形式、膨胀节位置等信息2) 向相关专业提交分析计算结果(1) 向配管专业提交管道应力分析计算书，计算书不提供给甲方(2) 向设备专业提交设备需确认的设备受力(3) 如果支撑点、限位点、导向点的荷载较大，应向结构专业提交荷载数据(4) 将往复压缩机管道布置及支架设置提交压缩机制造厂确认6. 何谓一次应力，何谓二次应力？分别有哪些荷载产生？这两种应力各有何特点？答：一次应力是指由于外加荷载，如压力或重力等的作用产生的应力。
第一章任务与职责1. 管道柔性设计的任务压力管道柔性设计的任务是使整个管道系统具有足够的柔性，用以防止由于管系的温度、自重、内压和外载或因管道支架受限和管道端点的附加位移而发生下列情况；1) 因应力过大或金属疲劳而引起管道破坏；2) 管道接头处泄漏；3) 管道的推力或力矩过大，而使与管道连接的设备产生过大的应力或变形，影响设备正常运行；4) 管道的推力或力矩过大引起管道支架破坏；2. 压力管道柔性设计常用标准和规范1) GB 50316-2000《工业金属管道设计规范》2) SH/T 3041-2002《石油化工管道柔性设计规范》3) SH 3039-2003《石油化工非埋地管道抗震设计通则》4) SH 3059-2001《石油化工管道设计器材选用通则》5) SH 3073-95《石油化工企业管道支吊架设计规范》6) JB/T 8130.1-1999《恒力弹簧支吊架》7) JB/T 8130.2-1999《可变弹簧支吊架》8) GB/T 12777-1999《金属波纹管膨胀节通用技术条件》9) HG/T 20645-1998《化工装置管道机械设计规定》10) GB 150-1998《钢制压力容器》3. 专业职责1) 应力分析(静力分析动力分析）2) 对重要管线的壁厚进行计算3) 对动设备管口受力进行校核计算4) 特殊管架设计4. 工作程序1) 工程规定2) 管道的基本情况3) 用固定点将复杂管系划分为简单管系，尽量利用自然补偿4) 用目测法判断管道是否进行柔性设计5) L型U型管系可采用图表法进行应力分析6) 立体管系可采用公式法进行应力分析7) 宜采用计算机分析方法进行柔性设计的管道8) 采用CAESAR II 进行应力分析9) 调整设备布置和管道布置10) 设置、调整支吊架11) 设置、调整补偿器12) 评定管道应力13) 评定设备接口受力14) 编制设计文件15) 施工现场技术服务5. 工程规定1) 适用范围2) 概述3) 设计采用的标准、规范及版本4) 温度、压力等计算条件的确定5) 分析中需要考虑的荷载及计算方法6) 应用的计算软件7) 需要进行详细应力分析的管道类别8) 管道应力的安全评定条件9) 机器设备的允许受力条件（或遵循的标准）10)防止法兰泄漏的条件11)膨胀节、弹簧等特殊元件的选用要求12)业主的特殊要求13)计算中的专门问题（如摩擦力、冷紧等的处理方法）14)不同专业间的接口关系15)环境设计荷载16)其它要求第二章压力管道柔性设计1. 管道的基础条件包括：介质温度压力管径壁厚材质荷载端点位移等。
