第2章应力分析详解

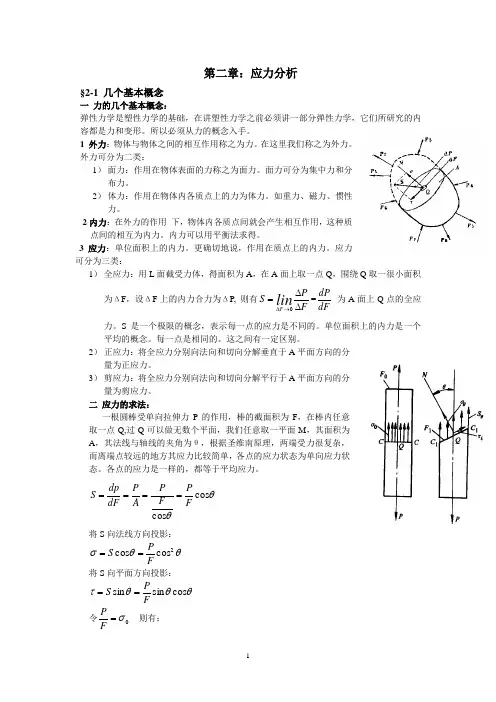

第二章：应力分析§2-1 几个基本概念一 力的几个基本概念：弹性力学是塑性力学的基础，在讲塑性力学之前必须讲一部分弹性力学，它们所研究的内容都是力和变形。

所以必须从力的概念入手。

1 外力：物体与物体之间的相互作用称之为力。

在这里我们称之为外力。

外力可分为二类：1） 面力：作用在物体表面的力称之为面力。

面力可分为集中力和分布力。

2） 体力：作用在物体内各质点上的力为体力。

如重力、磁力、惯性力。

2内力：在外力的作用 下，物体内各质点间就会产生相互作用，这种质点间的相互为内力。

内力可以用平衡法求得。

3 应力：单位面积上的内力。

更确切地说，作用在质点上的内力。

应力可分为三类：1） 全应力：用L 面截受力体，得面积为A ，在A 面上取一点Q ，围绕Q 取一很小面积为ΔF ，设ΔF 上的内力合力为ΔP, 则有F P S lin F ∆∆=→∆0=dF dP为A 面上Q 点的全应力。

S 是一个极限的概念，表示每一点的应力是不同的。

单位面积上的内力是一个平均的概念。

每一点是相同的。

这之间有一定区别。

2） 正应力：将全应力分别向法向和切向分解垂直于A 平面方向的分量为正应力。

3） 剪应力：将全应力分别向法向和切向分解平行于A 平面方向的分量为剪应力。

二 应力的求法：一根圆棒受单向拉伸力P 的作用，棒的截面积为F ，在棒内任意取一点Q,过Q 可以做无数个平面，我们任意取一平面M ，其面积为A ，其法线与轴线的夹角为θ，根据圣维南原理，两端受力很复杂，而离端点较远的地方其应力比较简单，各点的应力状态为单向应力状态。

各点的应力是一样的，都等于平均应力。

θθcos cos F PF P AP dF dp S ====将S 向法线方向投影：θθσ2cos cos FPS == 将S 向平面方向投影：θθθτcos sin sin FPS == 令0σ=FP则有：θσσ20cos = θθστcos sin 0=三 应力和平面方向的关系：我们已经看到，F 面上的应力和M 面上的应力不同，即：同一点上的不同平面上的应力是不同的，现在专门讨论这一问题。

第二章应力和应变地震波传播的任何定量的描述，都要求其能表述固体介质的内力和变形的特征。

现在我们对后面几章所需要的应力、应变理论的有关部分作简要的复习。

虽然我们把这章作为独立的分析，但不对许多方程进行推导，读者想进一步了解其细节，可查阅连续介质力学的教科书。

三维介质的变形称为应变，介质不同部分之间的内力称为应力。

应力和应变不是独立存在的，它们通过描述弹性固体性质的本构关系相联系。

2.1 应力的表述——应力张量2.1.1应力表示考虑一个在静力平衡状态下，均匀弹性介质里一个任意取向的无限小平面。

平面的取向可以用这个平面的单位法向矢量nˆ来规定。

在nˆ方向的一侧施加在此面单位面积上的力叫做牵引力，用矢量),,()ˆ(zyxtttnt=表示。

在nˆ相反方向的另一侧施加在此面上的力与其大小相等，方向相反，即)ˆ()ˆ(ntnt-=-。

t在垂直于平面方向的分量叫做法应力，平行于平面方向的分量叫做剪应力。

在流体的情况下，没有剪应力，nptˆ-=，这里P 是压强。

上面的表示这是一个平面上的应力状况，为表示固体内部任意平面上的应力状态，应力张量τ在笛卡尔坐标系（图 2.1）里可以用作用于xyxzyz,,平面的牵引力来定义(：ˆˆˆ()()()ˆˆˆ()()()ˆˆˆ()()()xx xy xzx x xy y y yx yy yzz z z zx zy zzt x t y t zt x t y t zt x t y t zττττττττττ⎡⎤⎡⎤⎢⎥⎢⎥==⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦（2.1）在右式的表示中，第一个下角标表示面的法线方向，第二个下角标表示该面上应力在该坐标轴上的投影。

图2.1 在笛卡尔坐标系里描述作用在无限小立方体面上的力的牵引力矢量)ˆ(),ˆ(),ˆ(z t y t xt 。

应力分量的符号规定如下：对于正应力，我们规定拉应力为正，压应力为负。

对于剪应力，如果截面的外法线方向与坐标轴一致，则沿着坐标轴的正方向为正，反之为负；如果截面方向与外法线方向相反，则沿着坐标轴反方向为正。

《过程设备设计基础》教案2—压力容器应力分析课程名称：过程设备设计基础专业：过程装备与控制工程任课教师：第2章 压力容器应力分析§2-1 回转薄壳应力分析一、回转薄壳的概念薄壳：（t/R ）≤0.1 R----中间面曲率半径 薄壁圆筒：（D 0/D i ）max ≤1.1~1.2 二、薄壁圆筒的应力图2-1、图2-2 材料力学的“截面法”三、回转薄壳的无力矩理论1、回转薄壳的几何要素（1）回转曲面、回转壳体、中间面、壳体厚度 * 对于薄壳，可用中间面表示壳体的几何特性。

tpD td pR tpD Dt D p i 22sin 24422====⨯⎰θπθϕϕσσαασπσπ（2）母线、经线、法线、纬线、平行圆（3）第一曲率半径R1、第二曲率半径R2、平行圆半径r（4）周向坐标和经向坐标2、无力矩理论和有力矩理论（1）轴对称问题轴对称几何形状----回转壳体载荷----气压或液压应力和变形----对称于回转轴（2）无力矩理论和有力矩理论a、外力（载荷）----主要指沿壳体表面连续分布的、垂直于壳体表面的压力，如气压、液压等。

P Z= P Z（φ）b、内力薄膜内力----Nφ、Nθ（沿壳体厚度均匀分布）弯曲内力---- Qφ、Mφ、Mθ（沿壳体厚度非均匀分布）c、无力矩理论和有力矩理论有力矩理论（弯曲理论）----考虑上述全部内力无力矩理论（薄膜理论）----略去弯曲内力，只考虑薄膜内力●在壳体很薄，形状和载荷连续的情况下，弯曲应力和薄膜应力相比很小，可以忽略，即可采用无力矩理论。

●无力矩理论是一种近似理论，采用无力矩理论可是壳地应力分析大为简化，薄壁容器的应力分析和计算均以无力矩理论为基础。

在无力矩状态下，应力沿厚度均匀分布，壳体材料强度可以得到合理的利用，是最理想的应力状态。

（3）无力矩理论的基本方程a、无力矩理论的基本假设小位移假设----壳体受载后，壳体中各点的位移远小于壁厚。

考虑变形后的平衡状态时壳用变形前的尺寸代替变形后的尺寸直法线假设----变形前垂直于中面的直线变形后仍为直线，且垂直于变形后的中面。

2019年固体力学与岩石力学基础例题第二章 应力分析例题2.1 设某点的应力张量为012120201⎛⎫ ⎪= ⎪ ⎪⎝⎭σ试求过该点平面12331x x x ++=上的应力矢量，并求正应力矢量和切应力矢量。

解：设该平面的法线矢量为：v =(l ，m ，n)由几何关系知：l 1=m 3=n 1联立方程：l 2+m 2+n 2=1于是解得：l =√1111，m =3√1111，n =√1111所以，该平面上的应力矢量的三个分量分别为：T x =σx l +τyx m +τzx n =0×√1111+1×3√1111+2×√1111=5√1111 T y =τyx l +σy m +τzy n =1×√1111+2×3√1111+0×√1111=7√1111 T z =τzx l +τzy m +σz n =2×√1111+0×3√1111+1×√1111=3√1111该平面的法向应力和切向应力为：σv =T x l +T y m +T z n =5√1111×√1111+7√1111×3√1111+3√1111×√1111=2911τv 2=T v 2−σv 2=8311−841121=72121τv =6√211解答完毕。

例题2.2 设有图2.1示三角形水坝，试列出OP 面（光滑面）的应力边界条件。

图2.1解：在OP 面上有应力边界条件：(σx1x2)x1=0=γx 2 (τx1x2)x1=0=0式中，γ为水的比重。

解答完毕。

例题2.3 已知一点的应力张量为2201211210σ⎛⎫ ⎪ ⎪ ⎪⎝⎭过该点的一个作用面，作用面上的应力矢量=N 0，求： 1）22σ；2）作用面法线与坐标系的夹角余弦(,,)l m n 。

解：由于具有一个平面，使得在过改点的一个平面上，应力矢量为0，即：0×l +1×m +2×n =0 1×l +σ22×m +1×n =0 2×l +1×m +0×n =0又根据几何关系：l 2+m 2+n 2=1解得：σ22=12l =√66 m =−√63n =√66解答完毕。

第二章 厚壁圆筒的弹塑性应力分析1.只受内压作用：（1）在厚壁圆筒中，筒体处于三向应力状态，其中θσ为拉应力，r σ为压应力，且沿壁厚非均匀分布；而z σ介于θσ和r σ之间，即2r z θσσσ+=，且沿壁厚均匀分布。

（2）在筒体内壁面处，θσ、r σ的绝对值比外壁面处为大，其中θσ具有最大值，且恒大于内压力i p ，其危险点将首先在内壁面上产生。

（3）θσ沿壁厚分布随径比K 值的增加趋向更不均匀，不均匀度为内、外壁周向应力之比，即2()1()2io r R r R K θθσσ==+=。

显然，不均匀度随2K 成比例，可见K 值愈大，应力分布愈不均匀。

当内壁材料开始屈服时，外壁材料远小于屈服限，因此筒体材料的强度不能得到充分的利用。

由此可知，用增加筒体壁厚（即增加K 值）的方法来降低厚壁圆筒的内壁应力，只在一定范围内有效，而内压力接近或超过材料的许用应力时，增加厚度是完全无效的。

为了提高筒壁材料的利用率，有效的办法是改变应力沿壁厚分布的不均匀性，使其趋于均化。

2.往往采用组合圆筒或单层厚壁圆筒自增强处理技术，以提高筒体的弹性承载能力。

3.温差应力：厚壁圆筒的厚壁可能从内表面或外表面被加热，由于筒壁较厚，并有一定的热阻，在筒体的内、外壁之间存在温度差，温度较高部分因受热而引起膨胀变形，同时受到温度较低部分的约束，从而使前者受压缩，而后者受拉伸，出现了温差应力或称热应力。

（1）厚壁圆筒中，温差应力与温度差t ∆成正比，而与温度本身的绝对值无关，因此在圆筒内壁或外壁进行保温以减小内、外壁的温度差，可以降低厚壁圆筒的温差应力。

（2）温差应力的分布规律为三向应力沿壁厚均为非均匀分布，其中，轴向应力是环（周）向应力与径向应力之和，即t t t z r θσσσ=+ ；在内、外壁面处，径向应力为零，轴向应力和环（周）向应力分别相等，且最大应力发生在外壁面处。

（3）温差应力是由于各部分变形相互约束而产生的，因此应力达到屈服极限而屈服时，温差应力不但不会继续增加，而且在很大程度上会得到缓和，这就是温差应力的自限性，它属于二次应力。

第二章 应力分析研究弹性力学问题要从三方面规律（条件）：平衡、几何、物理来建立，本章就是研究第一个规律：平衡规律。

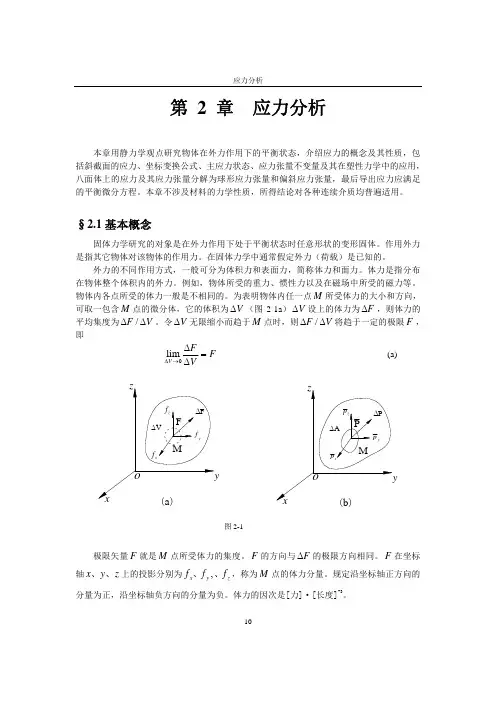

第1节 内力和外力1.1 外力：物体承受外因而导致变形，外因可以是热力作用、化学力作用、电磁力作用和机械力作用；另一方面从量纲分类，外力主要为体积力和表面积力。

我们讨论的外力是属于机械力中的体力和面力的范围。

1． 外部体力：作用在物体单位体积（质量）上的力如重力（惯性力）。

量纲：力/（长度）3。

求V 中任意点P 上承受体力采用极限方法：X X 2X X 2第2节 应力和应力张量2.1 应力当变形体受外力作用时，要发生变形，同时引起物体内部各点之间相互作用力（抵抗力）——内力，为了描述物体内任意点P 的内力可采取如下方法：过P 点设一个截面S 将V 分为两部分：（作用力与反作用力）FF -l n n x ==1、m n n y ==2、n n n z ==3。

即n t m t l t n t n t n t n t t z y x i i n )()()(3)3(2)2(1)1()()( ++=++==,,1S n P B C S A B C ∆∆∆∆==0)()(=++-V f S t S t i i n ∆∆∆而 S n S t t i i i i ∆∆=-=-,)()(代入上式，并忽略高阶微量 0)()(=-S n t S t i i n ∆∆或 )()(i i n t n t =展开为 3)3(2)2(1)1()(n t n t n t t n++= 或n t m t l t t z y x n )()()()( ++=2.1 应力张量每个坐标面上的应力矢量又可以沿三个坐标面分解三个分量，比如坐标面法线为x 1jxj j j z xz y xy x xx x e e e e e e e e t t σσσσσσσσ==++=++==1313212111)()1(x 2x 1 x 1(x)x 3,,32S n PAB S n PAC ∆=∆∆=∆同理，得j yj j j z yz y yy x yx y e e e e e e e e t t σσσσσσσσ==++=++==2323222121)()2(jzj j j z zz y zy x zx z e e e e e e e e t t σσσσσσσσ==++=++==3333232131)()3(将法线方向n 取为单位长度，则将式（3.25）代入式（3.26），得3.3.2.讨论：） （ ３３３３３３２２２２２２253.l p l p l p l p ⎪⎪⎪⎭⎪⎬====σσσσ） （2631232221.l l l =++７）＝１ （）（）＋（）　（２３３２２２２2311.p p p σσσ+（1）：如果以p 1，p 2，p 3为坐标轴建立直角坐标系，则在此坐标系中，上式为一椭球面方程，主半轴分别为σ1，σ2，σ3，称为应力椭球面。

第二章应力状态分析一、内容介绍弹性力学的研究对象为三维弹性体，因此分析从微分单元体入手，本章的任务就是从静力学观点出发，讨论一点的应力状态，建立平衡微分方程和面力边界条件。

应力状态是本章讨论的首要问题。

由于应力矢量与内力和作用截面方位均有关。

因此，一点各个截面的应力是不同的。

确定一点不同截面的应力变化规律称为应力状态分析。

首先是确定应力状态的描述方法，这包括应力矢量定义，及其分解为主应力、切应力和应力分量；其次是任意截面的应力分量的确定—转轴公式；最后是一点的特殊应力确定，主应力和主平面、最大切应力和应力圆等。

应力状态分析表明应力分量为二阶对称张量。

本课程分析中使用张量符号描述物理量和基本方程，如果你没有学习过张量概念，请进入附录一，或者查阅参考资料。

本章的另一个任务是讨论弹性体内一点－微分单元体的平衡。

弹性体内部单元体的平衡条件为平衡微分方程和切应力互等定理；边界单元体的平衡条件为面力边界条件。

二、重点1、应力状态的定义：应力矢量；正应力与切应力；应力分量；2、平衡微分方程与切应力互等定理；3、面力边界条件；4、应力分量的转轴公式；5、应力状态特征方程和应力不变量；知识点：体力；面力；应力矢量；正应力与切应力；应力分量；应力矢量与应力分量；平衡微分方程；面力边界条件；主平面与主应力；主应力性质；截面正应力与切应力；三向应力圆；八面体单元；偏应力张量不变量；切应力互等定理；应力分量转轴公式；平面问题的转轴公式；应力状态特征方程；应力不变量；最大切应力；球应力张量和偏应力张量§2.1 体力和面力学习思路:本节介绍弹性力学的基本概念——体力和面力，体力F b和面力F s的概念均不难理解。

应该注意的问题是，在弹性力学中，虽然体力和面力都是矢量，但是它们均为作用于一点的力，而且体力是指单位体积的力；面力为单位面积的作用力。

体力矢量用F b表示，其沿三个坐标轴的分量用F b i（i=1，2，3）或者F b x、F b y和F b z表示，称为体力分量。
