不同匝数电磁线圈的电磁力比较方法

影响电磁铁磁力大小的因素主要有四个，一是缠绕在铁芯上线圈的圈数，二是线圈中电流的强度，三是缠绕的线圈与铁芯的距离，四是铁芯的大小形状。

首先要了解电磁铁的磁性是如何产生的，通电螺线管的磁场，由毕奥－萨伐尔定律应为B=u0nI，B为磁感应强度，u0为常数，n为螺线管匝数，I为导线中的电流，所以磁场大小是由电流大小与螺线管匝数决定的!铁芯的情况复杂一些，铁芯的长短粗细要与线圈多少、电流大小相匹配，在线圈多少、电流大小与铁芯基本相匹配的情况下，铁芯细一点粗一点没有多大影响。

这时只靠加大铁芯提高电磁铁的磁力是不可能的。

也就是说，不是铁芯越粗越好，也不是铁芯越细越好。

另外，马蹄形铁芯比条形铁芯磁力强，因为它把南北极的磁力集中在一起了。

在我们小学科学课堂上，铁钉粗细对电磁铁磁性大小的影响不大，至少通过现有的器材测定不了。

研究证明，电磁铁的磁力强弱主要由四种因素决定：一是磁芯的材料，熟铁芯磁场最强，而空气芯磁场最弱；二是缠绕在铁芯上线圈的匝数；三是线圈中电流的强度；四是缠绕的导线与铁芯的距离。

粗铁钉缠绕的导线与铁芯中心的距离大一些，内部获得的电磁力就小些，变量复杂，不容易测定。

与温度无关!毕奥－萨伐尔定律应为B=u0nI，B为磁感应强度，u0为常数，n为螺线管匝数，I为导线中的电流，所以磁场大小是由电流大小与螺线管匝数决定的!电磁铁的磁力大小与（1、串联电池的数量。

2、线圈缠绕的匝数）有关。

科学实验1问题：电磁铁的磁力大小与什么有关？假设与线圈圈数有关。

线圈匝数多，磁力大；线圈匝数少，磁力小。

保持不变的是：电池数量、铁钉粗细等。

需要改变的是：线圈匝数结论：电磁铁的磁力大小与线圈匝数有关。

线圈匝数多，磁力大；线圈匝数少，磁力小。

电磁铁，电磁阀。

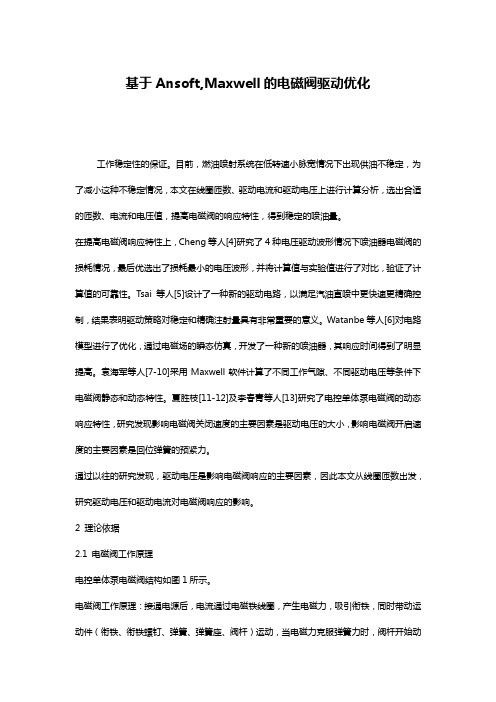

基于Ansoft,Maxwell的电磁阀驱动优化工作稳定性的保证。

目前，燃油喷射系统在低转速小脉宽情况下出现供油不稳定，为了减小这种不稳定情况，本文在线圈匝数、驱动电流和驱动电压上进行计算分析，选出合适的匝数、电流和电压值，提高电磁阀的响应特性，得到稳定的喷油量。

在提高电磁阀响应特性上，Cheng等人[4]研究了4种电压驱动波形情况下喷油器电磁阀的损耗情况，最后优选出了损耗最小的电压波形，并将计算值与实验值进行了对比，验证了计算值的可靠性。

Tsai等人[5]设计了一种新的驱动电路，以满足汽油直喷中更快速更精确控制，结果表明驱动策略对稳定和精确注射量具有非常重要的意义。

Watanbe等人[6]对电路模型进行了优化，通过电磁场的瞬态仿真，开发了一种新的喷油器，其响应时间得到了明显提高。

袁海军等人[7-10]采用Maxwell软件计算了不同工作气隙、不同驱动电压等条件下电磁阀静态和动态特性。

夏胜枝[11-12]及李春青等人[13]研究了电控单体泵电磁阀的动态响应特性，研究发现影响电磁阀关闭速度的主要因素是驱动电压的大小，影响电磁阀开启速度的主要因素是回位弹簧的预紧力。

通过以往的研究发现，驱动电压是影响电磁阀响应的主要因素，因此本文从线圈匝数出发，研究驱动电压和驱动电流对电磁阀响应的影响。

2 理论依据2.1 电磁阀工作原理电控单体泵电磁阀结构如图1所示。

电磁阀工作原理：接通电源后，电流通过电磁铁线圈，产生电磁力，吸引衔铁，同时带动运动件（衔铁、衔铁螺钉、弹簧、弹簧座、阀杆）运动，当电磁力克服弹簧力时，阀杆开始动作至阀关闭;当断开电源，阀杆在弹簧力的作用下返回，使阀开启。

2.2 电磁阀运动特性方程电磁阀通电，阀杆关闭过程：电磁阀断电，阀杆开启过程：其中：m为运动件质量;a为运动质量加速度;Fmag为电磁力;Fs为弹簧力;Ff为液体阻力;2.3 电磁阀电磁特性方程设衔铁运动过程中磁通不变，衔铁所需的机械功完全由磁能转化而来。

麦克斯韦电磁力计算公式：
（1）
式中S 为工作气隙对应的极面面积，Φ为磁通，μ0为真空磁导率---4πe-7H/m
Φ = IW/(R 1 +R 2 +R 3 +R 4 +R 5 …+R n)（2）
式中I 为电流，W 为线圈匝数，R1-Rn 为磁路系统中的各部分磁阻。

其中气隙磁阻最为重要。

因此在其他条件不变的情况下匝数越多电磁力增大趋势。

在机械结构一致的情况下R1-Rn ，μ0，均为常量，电磁力大小与I 2成正比。

初始状态下动铁芯静止，因此电路方程可描述为： dt di
L iR U +=（3）
解此微分方程可得：
)1(t L R e R U i --=（4）
在静态条件下时间无穷大时
0=-
t L R e （5）
R U
i =（6）
因此在线圈材料，系统电压一致，静态电磁吸力（动铁
芯静止）可表示为：
2101
(/(...))2n U F W R R S R
μ=++ Φ = IW/(R 1 +R 2 +R 3 +R 4 +R 5 …+R n) 结论： 只考虑2
2W R 的比值即可比较不同匝数线圈产生的电磁吸力的大小。

电磁铁匝数与电磁铁强弱关系-概述说明以及解释1.引言1.1 概述概述部分的内容：电磁铁是一种能够产生强磁场的器件，广泛应用于电磁学、电力工程、物理学等领域。

它由导体线圈和电流构成，通过通电，产生磁性效应，进而产生磁场。

导体线圈中的匝数是决定电磁铁强弱的重要因素之一。

本文将探讨电磁铁的匝数与电磁铁的强弱关系。

匝数是指导体线圈的圈数，一般用n表示。

一般来说，匝数越多，电磁铁的磁场就越强，反之亦然。

这是因为导体线圈中的电流与匝数成正比，而磁场的强度则与电流呈正比。

因此，通过增加匝数，我们可以增加电流，进而增强电磁铁产生的磁场。

除了匝数，电磁铁的强弱还受到其他因素的影响，例如导体材料的特性、导线的截面积以及电源的电压等。

这些因素都会对电磁铁的强弱产生影响，决定了其磁场的强度和稳定性。

了解电磁铁匝数与电磁铁强弱关系对于实际应用具有重要意义。

在设计和制造电磁铁时，通过控制匝数可以调节电磁铁的磁场强度，以满足特定的需求。

同时，对电磁铁的强弱关系的研究也有助于我们理解电磁学的基本原理和电磁场的生成机制。

在接下来的正文部分，我们将详细介绍电磁铁的定义与原理，以及探讨电磁铁匝数与电磁铁强弱关系的具体内容。

希望通过深入的探讨，能够加深我们对电磁铁的理解，并为相关领域的研究和应用提供有益的参考。

这篇文章的目的是为了探讨电磁铁匝数与电磁铁强弱关系，希望通过对这一关系的分析，能够揭示出匝数对于电磁铁强弱的影响，并为相关领域的研究和应用提供一定的指导和参考。

通过这篇文章的阅读，读者可以了解到电磁铁匝数的重要性以及如何通过调节匝数来控制电磁铁的磁场强度，进而实现对电磁铁性能的优化。

希望本文能够为读者提供一个清晰、全面的理解，并激发更多的讨论和研究。

1.2文章结构文章结构：本文主要围绕电磁铁匝数与电磁铁强弱关系展开研究，并分为以下几个部分进行叙述。

首先，在引言部分，我们将对整篇文章进行概述，说明研究的背景和意义。

然后，介绍文章的结构，明确各个章节的内容和组织方式。

80千瓦电磁加热器线圈匝数概述说明以及解释1. 引言1.1 概述电磁加热器是一种利用电磁场产生热能的设备，它在工业生产和实验室等领域都有广泛的应用。

而线圈匝数作为电磁加热器中重要的参数之一，对其加热效果具有关键影响。

本文章将探讨80千瓦电磁加热器中线圈匝数的概述、计算方法以及与功率关系的解释，同时分享一些实践经验。

1.2 文章结构本文共分为五个部分。

首先在引言部分进行概述和明确文章结构，然后进入第二部分介绍电磁加热器的工作原理，包括电磁场产生与传递以及线圈匝数对加热效果的影响，并提到80千瓦电磁加热器的特点和应用场景。

接下来，在第三部分将详细定义线圈匝数并介绍计算方法，包括相关考虑因素和常见计算公式示例。

第四部分将进一步解释线圈匝数与功率之间的关系，并分享实际应用中选择合适线圈匝数的建议和经验总结，同时说明其他影响因素对线圈匝数选择的考虑因素。

最后，在第五部分进行总结与展望，对80千瓦电磁加热器线圈匝数的概述进行总结，并提出未来相关研究方向或改进的展望。

1.3 目的本文旨在阐述80千瓦电磁加热器中线圈匝数的重要性以及与功率之间的关系，并给出相应的计算方法和实践经验。

通过深入理解线圈匝数的定义和计算方法，读者能够更好地理解电磁加热器工作原理和性能特点，并在实际应用中选择合适的线圈匝数来达到预期的加热效果。

此外，本文还将提供一些对未来相关研究方向或改进进行展望，以促进该领域更深入、全面地发展。

2. 电磁加热器的工作原理2.1 电磁场产生与传递电磁加热器是一种利用电能转化为热能的设备。

它通过在线圈中通入交流电流产生变化的磁场，然后将这个变化的磁场传递给被加热物体，从而使被加热物体内部分子活动加剧并产生热量。

在电磁加热过程中，线圈内部通过交流电源通入的交流电流会形成一个由正负两极交替变化的磁场。

这个变化的磁场会对被加热物体中存在可导电性的材料（如金属）的自由电子进行作用力的施加。

根据洛伦兹力定律，当自由电子在外加交变电场中受到作用力时，它们会进行运动并具有相应初始速度和位移。

线圈匝数与电磁关系
线圈的匝数与电磁关系可以通过安培定律来描述。

安培定律指出，在通过一个封闭线圈的电流产生的磁场中，线圈中的总磁通量与线圈的匝数成正比。

磁通量是指通过一个闭合曲面的磁场总的穿过面积，用Φ表示。

根据安培定律，磁通量Φ与通过线圈的电流I、环绕线圈
的匝数N以及线圈的形状有关，可以表示为Φ = N*I（磁通量
等于匝数乘以电流）。

这意味着，在给定电流和线圈形状的情况下，线圈的匝数越多，产生的磁通量也就越大。

反之，线圈的匝数越少，产生的磁通量也就越小。

线圈的匝数与电磁关系在实际应用中具有广泛的应用，例如，用于电动机、变压器等设备中，线圈的匝数的选择和调节可以改变设备的电磁性能和工作特性。

电磁铁电磁力计算方法
1磁动势计算（又叫安匝数）IN
E 匝数22)12(212d D D L d L
d
D D N 其中：L 绕线宽度)
(mm 2D 绕线外径)
(mm 1D 绕线内径)
(mm d 漆包线直径
)(mm 绕线长度
2223
22121(21)=222(21)10()
4D D D D L D D l DN N d L D D m d 绕根据电阻公式
22222
3
324
(21)
(21)
41010
()d 4
L D D l L D D d R d S 绕其中：
20.0178./mm m
铜的电阻率2S mm 漆包线的截面积（）
根据4
3
22224
10
(21)(21)d U U Ud I L D D R L D D 故磁动势
23
102(21)d U
IN D D 2磁感应强度计算（磁动势在磁路上往往有不同的磁降，但每一圈的磁降和应等于磁动势）
即：()
IN
HL 其中：H 磁场强度（A/m)
L m 该段磁介质的长度（）
一般情况下，电磁阀除气隙处外，其余部分均采用导磁性能很好的材料，绝大部分磁动势降是在气隙处，
即0
()IN
HL H 其中：0H 气隙处磁场强度（A/m)
mm 气隙长度（）即行程
而000
=
B H 其中：0
B 气隙中的磁感应强度（特斯拉)-70导磁率，410亨/米。

电磁铁的磁力大小与哪些因素有关与电磁铁的磁力大小有关的因素有哪些，电磁铁的磁力大小与线圈匝数有关，线圈匝数多，磁力大，线圈匝数少，磁力小。

影响电磁铁磁力大小的因素假设与线圈圈数有关。

线圈匝数多，磁力大；线圈匝数少，磁力小。

保持不变：电池数量、铁钉粗细等。

需要改变：线圈匝数。

结论：电磁铁的磁力大小与线圈匝数有关。

线圈匝数多，磁力大；线圈匝数少，磁力小。

影响电磁铁磁力大小的因素主要有四个，一是缠绕在铁芯上线圈的圈数，二是线圈中电流的强度，三是缠绕的线圈与铁芯的距离，四是铁芯的大小形状。

电磁铁的磁力大小与串联电池的数量、线圈缠绕的匝数有关。

科学实验1问题：电磁铁的磁力大小与什么有关？假设与线圈圈数有关。

线圈匝数多，磁力大；线圈匝数少，磁力小。

保持不变的是：电池数量、铁钉粗细等。

需要改变的是：线圈匝数结论：电磁铁的磁力大小与线圈匝数有关。

线圈匝数多，磁力大；线圈匝数少，磁力小。

电磁铁磁力的大小与通电电流、线圈匝数、有无铁芯有关。

方法：控制变量法材料：电源、开关、不同匝数的线圈（或漆包线绕成不同匝数的螺线管）、铁芯、滑动变阻器、电流表、导线、大头针实验过程1，串联不同匝数的线圈（保持电流一致）用线圈吸引大头针，观察哪个线圈吸引的大头针多；2，同一个线圈，插入铁芯前后观察；来自：电工技术之家3，同一个线圈，插入铁芯，通过滑动变阻器调整电流大小，观察。

结论：电磁铁磁力的大小与通电电流、线圈匝数、有无铁芯有关电流越大、线圈匝数越多、有铁芯时磁力越大。

影响电磁铁的磁力大小因素的实验实验内容：电磁铁的磁力大小跟哪些因素有关器材准备：导线，电池盒，大头针，指南针，资料图片，电池教师提示：电磁铁的磁力大小一样吗？猜测电磁块的磁力大小与电流强度有关。

操作方法：1、第一次把导线连接在二节电池的电池盒的接线柱上，记录好回形针的个数。

2、第二次连接另一个电池盒接线柱上，内有五节电池，记录个数。

观察到的现象：电池节数多的电磁铁磁力就大，电池节数少的电磁力就小。

2021中考物理二轮考点过关：电与磁探究实验考点梳理1．探究影响电磁铁磁性强弱的因素的实验（1）电磁铁磁性强弱的影响因素：线圈匝数多少、电流大小。

当电流大小一定时，电磁铁的线圈匝数越多，磁性越强；当线圈匝数一定时，通过电磁铁的电流越大，磁性越强。

（2）实验中用到的方法：①转换法：电磁铁的磁性无法直接观察，通过它吸引大头针的多少来判断，这里用到的是转换法；②控制变量法：电磁铁的磁性和多个因素有关，在探究中要采用控制变量法。

2．磁场对通电导线的作用（1）磁场对通电导线有力的作用．（2）其作用方向与电流的方向、磁场的方向有关．3．产生感应电流的条件闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象．这是由英国科学家法拉第最先发现的．由这一知识点可以知道产生感应电流的条件有三点：①闭合电路；②一部分导体；③切割磁感线运动．强化练习1．如图所示是小明探究“影响电磁铁磁性强弱的因素”，小明用电池（电压一定）、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材，进行如图所示的简易实验。

（1）他将导线绕在铁钉上制成简易电磁铁，并巧妙地通过比较来显示电磁铁磁性的强弱，这种研究方法叫做（选填“控制变量法”、“转换法”、“类比法”“等效替代法”）。

下面的实验也用这种方法的是。

A.认识电压时，我们可以用水压来类比B.用磁感线形象地描述磁场C.探究“压力的作用效果与哪些因素有关”时，通过海绵的凹陷程度判断作用效果是否明显（2）该探究实验通过的电路连接方式来控制电流相同；（3）由该图可得到的实验结论是：电流一定时，，电磁铁磁性越强；（4）电磁铁吸引的大头针下端分散的原因是，乙的上端是极。

2．探究影响电磁铁磁性强弱的因素（1）根据如图可知，（填“甲”或“乙”）的磁性强，说明电流一定时，电磁铁的，磁性越强。

（2）当滑片P向左移动时，电磁铁甲、乙吸引大头针的个数（填“增加”或“减少”），说明通过电磁铁的，磁性越强。

大家知道电磁阀的单线圈和双线圈有哪些区别吗？下面小编为大家简单介绍一下。

电磁阀有双电控和单电控之分，双电控即有两个电磁线圈，双线圈通常应该是电磁换向阀。

单线圈是一直带电进气开，双线圈是瞬间得电。

单线圈电磁阀的滑阀是弹簧复位的，电磁阀失电后电磁阀自动复位. 双线圈电磁阀需要另一边线圈通电才能换位。

双线圈电磁阀有A，B两个线圈，动作如下，A不带电，B不带电，电磁阀在初始位置，如果此时A得电，B不带电，电磁阀动作换向。

A得电后失电，B不带电，电磁阀不再动作，保持A带电，B不带时的状态。

A不带电，B得电，则电磁阀回到初始位置。

下一步，A不带电，B失电，电磁阀不动作，还在初始位置。

总的来说，A，B线圈同时不带电，则电磁阀保持A得电（同时B失电）或B得电（同时A失电）时的状态.扩展资料：电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。

用在工业控制系统中调整介质的方向、流量、速度和其他的参数。

电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。

电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

电磁阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
